Producttype	Luchtontvochtiger
Merk	Aerial
Model	AD 750 (varianten AD 750-P en AD 780-P met pomp)
Aanbevolen gebruik	Gesloten ruimtes groter dan 4 m² (kelders, garages, magazijnen)
Wateropvangmethode	Verwijderbare emmer (AD 750) of ingebouwde pomp met afvoerslang (AD 750-P/AD 780-P)
Bediening	Instelbare mechanische hygrostaat (0 tot continu) en aan/uit-schakelaar
Weergave	Omgevingstemperatuur, luchtvochtigheid, bedrijfsuren
Indicatielampjes	Doelbereiking, ontvochtiging actief, buitentemperatuur buiten bereik, storing, pompdefect (knipperend)
Automatische ontdooiing	Ja
Elektrische voeding	230 V, 50 Hz (controleren op typeplaatje)
Bedrijfstemperatuurbereik	1 °C tot 34 °C (vorstbescherming: herstart >5 °C of <30 °C)
Luchtfilter	Reinigbaar of vervangbaar (originele filters gebruiken)
Afvoeraansluiting	Aansluiting aan de achterkant voor afvoerslang (12 x 2 mm); meegeleverd bij modellen met pomp
Leveringsinhoud	Luchtontvochtiger, gebruiksaanwijzing, emmer (AD 750) of afvoerslang met klem (AD 750-P/780-P)
Veiligheid	Vorstbescherming, automatische uitschakeling bij volle tank of storing, minimale oppervlakte 4 m²
Onderhoud	Regelmatig luchtfilter reinigen, afvoerslang controleren
Onderdelen	Originele filters; neem contact op met de klantenservice van AERIAL
CE-conformiteit	Ja (richtlijnen 2006/42/EG, 2014/30/EU)
Optionele accessoires	Afvoerslang voor AD 750
Transport en opslag	Verticaal, temperatuur 0 °C tot +40 °C, niet meer dan twee apparaten stapelen

Veelgestelde vragen - AD 750 Aerial

Hoe installeer ik het apparaat?

Plaats de luchtontvochtiger op een vlakke en stevige ondergrond, in een ruimte van minimaal 4 m². Houd minimaal 1 meter vrije ruimte voor de luchtafvoer en het filter. Wacht 15 minuten na transport voordat u het apparaat inschakelt. Sluit aan op een geaard stopcontact 230V.

Welk regelmatig onderhoud is nodig?

Reinig het luchtfilter regelmatig met een stofzuiger of vervang het door een origineel filter. Controleer de afvoerslang (indien gebruikt) op knikken. Schakel het apparaat uit en haal de stekker eruit voor onderhoud.

Wat te doen als het reservoir vol is (model AD 750)?

Het indicatielampje knippert. Leeg de emmer en plaats deze terug in het apparaat. Als er een afvoerslang is aangesloten, wordt het water direct afgevoerd en wordt de emmer niet gebruikt.

Hoe sluit ik een afvoerslang aan?

Bij AD 750: verwijder de emmer, bevestig een slang van 12x2 mm op de afvoeraansluiting met een slangklem. Zorg voor een helling van minstens 5% en dat het uiteinde lager is dan de aansluiting. Bij AD 750-P/780-P: gebruik de meegeleverde slang en sluit deze aan de achterkant aan.

Wat betekenen de indicatielampjes?

Lampje aan = ingestelde waarde bereikt; lampje aan = ontvochtiging actief; lampje aan = buitentemperatuur <1°C of >34°C; lampje aan = storing; knipperend lampje = pompdefect (automatische herstart na reparatie).

Het apparaat start niet, wat te doen?

Controleer of het apparaat is ingeschakeld (schakelaar op I) en de hygrostaat niet op 0 staat. Zorg ervoor dat de luchtvochtigheid hoger is dan de ingestelde waarde. Controleer de stroomvoorziening en de zekering. Als het foutlampje knippert, raadpleeg dan de storingszoeker in de handleiding.

Wat is het aanbevolen maximale oppervlak?

De luchtontvochtiger kan worden gebruikt in gesloten ruimtes groter dan 4 m². Er is geen maximale oppervlakte aangegeven, maar de prestaties zijn afhankelijk van de luchtvochtigheid en temperatuur.

Kan ik het apparaat gebruiken in een onverwarmde ruimte?

Ja, maar de omgevingstemperatuur moet tussen 1 °C en 34 °C liggen. Onder 1°C stopt het apparaat automatisch (weergave Error E1) en herstart het boven 5°C.

Hoe stel ik de gewenste luchtvochtigheid in?

Draai de hygrostaat van de stand '0' (uit) naar 'Cont.' (continu) om de gewenste luchtvochtigheid in te stellen (meestal tussen 50% en 60% RV). Het apparaat stopt automatisch wanneer de ingestelde waarde is bereikt.

Waar vind ik reserveonderdelen?

Originele reserveonderdelen (filters, enz.) zijn verkrijgbaar bij de klantenservice van AERIAL of bij erkende dealers. Gebruik alleen originele onderdelen voor een goede werking.

GEBRUIKSAANWIJZING AD 750 Aerial

1 Apparaatvarianten 117
2 Productoverzicht 118
3 Overzicht bedieningspaneel 119
4 Over deze bedieningshandleiding.... 120
5 Productbeschrijving.... 120
6 Veiligheid.... 120
7 Uitpakken 121
8 Transport en aansluiting.... 121
9 Bediening 123
10 Onderhoud en verzorging.... 124
11 Probleemoplossing 124
12 Buitenbedrijfstelling, opslag en verwerking 125
13 EG-conformiteitsverklaring 126

1 Apparaatvarianten

In deze bedieningshandleiding worden verschillende apparaatvarianten beschreven. De functies en de bediening zijn vrijwel identiek. Op basis van het typeplaatje kan worden bepaald om welke variant het gaat. Nadere informatie vindt u in de technische gegevens (zie laatse pagina).

Variant	Hoofdkenmerken
AD 750	Emmer
AD 750-P	Vast ingebouwde pomp
AD 780-P	Vast ingebouwde pomp

2 Productoverzicht

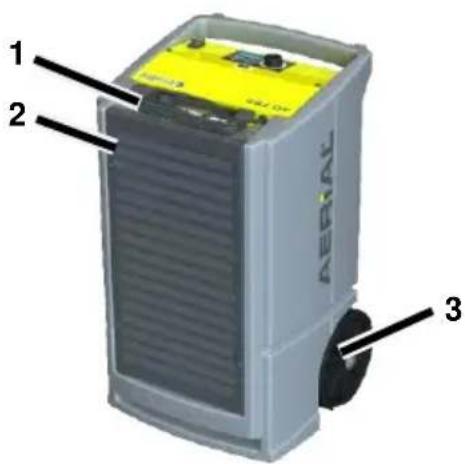

Afb. 1: Vooraanzicht

1	Netstekker
2	Luchtuitlaat
3	Wielen

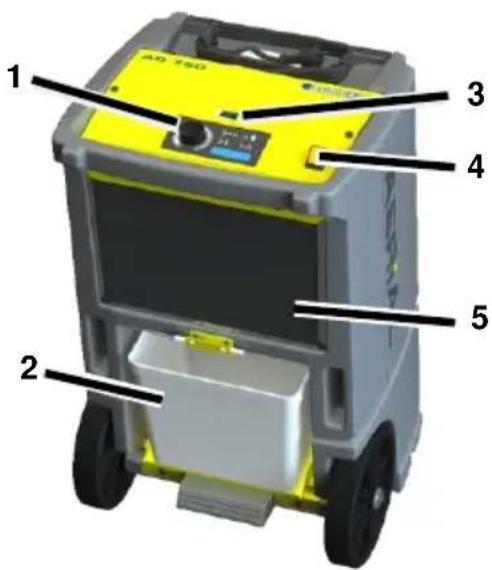

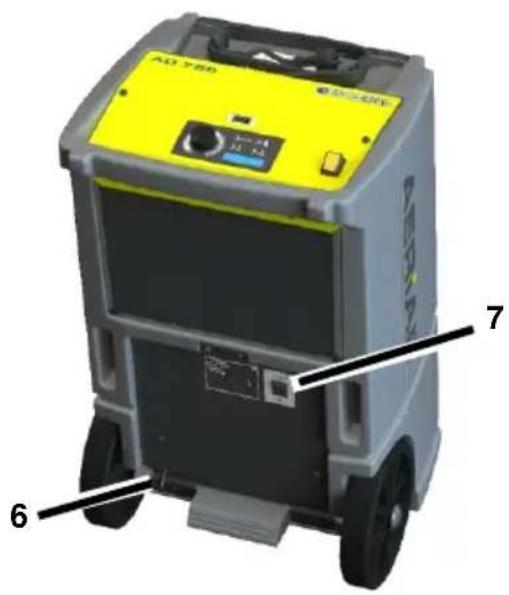

Afb. 2: Achteraanzicht

1	Bedieningspaneel	5	Aanzuigvlak met filter
2	Emmer(aleen AD 750)	6	Afvoeruitlaat
3	Verbruiksmeter (MID)	7	Tuimelschakelaar “pomp” (alleen AD 750-P/AD780-P)
4	Aan-/uit-knop

3 Overzicht bedieningspaneel

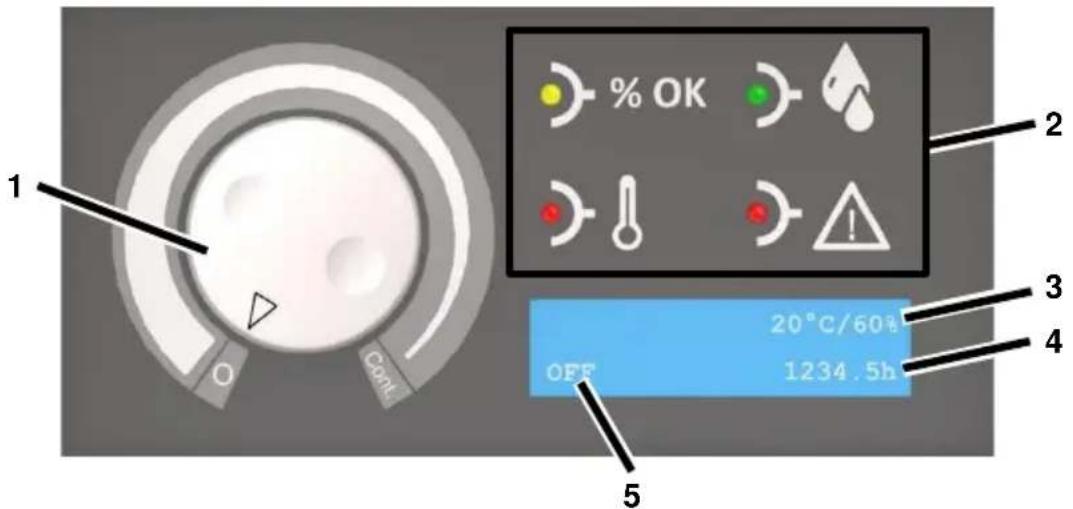

Afb. 3: Overzicht bedieningspaneel

1	Hygrostaat:0 = uitCont. = continubedrijf	4	Bedrijfsuren
2	Signaallampjes	5	Bedrijfstoestand/Gewenste luchtvochtigheid
3	Actuele kamertemperatuur/Actuele luchtvochtigheid

Signaallampje	Toestand	Betekenis
	Licht op	Gewenste luchtvochtigheid be-reikt
	Licht op	Ruimte wordt ontvochtigd
	Licht op	Buitentemperatuur <1 °C of >34 °C
	Licht op	Storing
	Knippert	Pompstoring. De pomp start au-tomatisch opnieuw nadat het probleem is opgelost.

4 Over deze bedieningshandleiding

Deze bedieningshandleiding mag zonder schriftelijke toestemming van de fabrikant niet worden gereproduceerd, vermenigvuldigd of verspreid.

Belangrijk: Lees de handleiding zorgvuldig vóór gebruik. Bewaar de handleiding om deze later te kunnen raadplegen.

5 Productbeschrijving

De luchtontvochtiger reguleert de luchtvochtigheid in de ruimte. Het condenswater dat daarbij ontstaat, wordt opgevangen in een emmer (AD 750) of weggepompt via een interne pomp (AD 750-P/

AD 780-P). De luchtontvochtiger is voorzien van een automatische ontdooi-functie.

Leveringsomvang

• Luchtontvochtiger
• Bedieningshandleiding
• Alleen AD 750: Emmer (in het apparaat)
  • Alleen AD 750-P/780-P:

Afvoerslang 12 x 2 mm met slangklem

Optioneel toebehoren

• AD 750: Afvoerslang

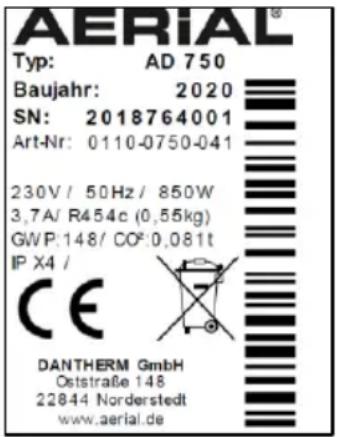

Typeplaatje

Het typeplaatje bevindt zich op de behuizing.

6 Veiligheid

Beoogd gebruik en gebruiksomstandigheden

De luchtontvochtiger dient voor het ontvochtigen van lucht bij een atmosferische druk in gesloten binnenruimtes zoals kelders, garages en opslagloodsen.

De luchtontvochtiger mag alleen in ruimtes met een grondoppervlak van meer dan 4 m ^2 worden bediend en opgeslagen.

De luchtontvochtiger mag alleen bij inachtneming van de technische gegevens worden gebruikt (zie laatse pagina).

Het gebruik van de luchtontvochtiger is niet toegestaan voor personen met fy-sieke, sensorische of psychische beper-kingen en kinderen.

Elke gebruiker moet de bedieningshandleiding gelezen en begrepen hebben.

Voorzienbaar verkeerd gebruik

De luchtontvochtiger mag niet worden gebruikt:

• in ruimtes waar ontploffingsgevaar kan heersen;
• in ruimtes met een agressieve atmosfeer (bijv. veroorzaakt door chemicaliën);
• in ruimtes met water, waarvan de pH-waarde buiten het bereik van 7,0 tot 7,4 ligt;
• in ruimtes met zout of vloeistoffen met een zoutgehalte van > 1 %, zoals zoutwaterbaden;
• in ruimtes met ozonbehandelde lucht, een hoge concentratie oplosmiddelen of hoog stofgehalte.

Algemene veiligheidsvoorschriften

WAARSCHUWING! Ontploffings-, verbrandings- en vergiftigingsgevaar door koelmiddelen!

In het apparaat bevindt zich een reukloos, brandbaar koelmiddel dat bij onjuist gebruik kan leiden tot ontploffing, brand, letsel en vergiftiging. Het koelmiddelcircuit staat onder druk.

Gebruik geen voorwerpen ter versnelling van het ontdooiproces.
Berg de luchtontvochtiger niet op in ruimtes met permanente ontstekingsbronnen zoals open vuur, ingeschakelde gastoestellen of elektrische verwarmingen.
De luchtontvochtiger mag niet worden aangeboord of aangestoken.
- Het apparaat mag alleen worden bediend in een voldoende geventileerde ruimte met een grondoppervlak van meer dan 4 m ^2 .
Alle werkzaamheden aan het koel-middelcircuit mogen uitsluitend worden uitgevoerd door de fabrikant of door hem gemachtigde gekwalificeerde medewerkers. Voorafgaand aan de werkzaamheden moet het koelmiddelcircuit drukloos worden gemaakt via de ter beschikking gestelde voorzieningen.

Neem de nationale voorschriften voor gasinstallaties in acht.
Laat de koelmiddelen niet wegvloeien en gooi ze niet bij het huishoudelijk afval.
→ Vermijd contact met koelmiddelen.

WAARSCHUWING! Elektrische schok!

Werkzaamheden aan onderdelen die onder spanning staan of water op onderdelen die onder spanning staan kunnen levensgevaarlijke elektrische schokken veroorzaken.

Vermijd contact tussen water en onderdelen die onder spanning staan.
Schakel de luchtontvochtiger altijd uit als het apparaat wordt verplaatst, verwijder de netstekker en laat eventueel water weglopen.
- Werkzaamheden aan elektrische onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.

7 Uitpakken

Werkwijze

1. Controleer of de levering volledig is. Neem in geval van schade of onvolledige levering contact op met de vakhandelaar.

2. Verwijder de verpakking en gooi deze weg conform de lokale regelgeving.

8 Transport en aansluiting

Transport

WAARSCHUWING! Beknelling door verlies aan stabiliteit!

• Transporteer de luchtontvochtiger rechtop en beveilig het apparaat tegen kantelen of wegglijden.
  → Plaats de luchtontvochtiger op een vlakke en vaste ondergrond.

WAARSCHUWING! Beknelling of snijwonden door in het rooster van de luchtfilter te grijpen!

• Transporteer de luchtontvochtiger aan de grepen.
  Grijp niet in de luchtfilter.

VOORZICHTIG! Beknelling of ergonomische schade bij transport van de luchtontvochtiger!

• Transporteer de luchtontvochtiger aan de grepen.
  → Transporteer de luchtontvochtiger met twee personen.

Werkwijze

1. Controleer of de emmer leeg is resp. of het condenswater is weggepompt.
2. Controleer of de afvoerslang (optioneel) en de netkabel van het apparaat zijn verwijderd.
3. Transporteer de luchtontvochtiger naar de gebruiksplaats.

OPMERKING: De lucht moet vrij kunnen circuleren. Dek de luchtopeningen niet af. De vrije ruimte voor de luchtuitlaat en luchtfilter moet minstens 1 m bedragen.

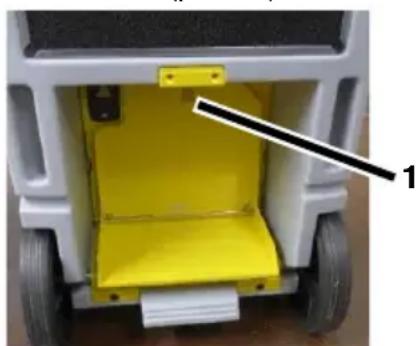

AD 750: Emmer klaarzetten

Geldt niet indien een optionele afvoerslang is aangesloten.

Werkwijze

➢ Schuif de emmer in de luchtontvochtiger.

AD 750-P/AD 780-P: Afvoerslang aansluiten

Bij de apparaten AD 750-P/AD 780-P moet altijd de meegeleverde afvoerslang worden aangesloten.

OPGELET! Onvoldoende prestatie van het apparaat!

→ Buig de afvoerslang niet.
Zet geen voorwerpen op de slang.

Werkwijze

1. Bevestig de afvoerslang op de achterkant van het apparaat aan de afvoeruitlaat en zet deze vast met de slangklem.
2. Leid de afvoerslang weg van de luchtontvochtiger naar een afvoer of een geschikte container (maximaal hoogteverschil: 3 m).

AD 750: Optionele afvoerslang aansluiten

Zo nodig kan bij het apparaat AD 750 het condenswater via een afvoerslang worden weggeleid in plaats van naar de emmer. Ga hiertoe als volgt te werk:

OPGELET! Onvoldoende prestatie van het apparaat!

Steek het einde van de slang niet het water (wateropstuwing mogelijk).
→ Buig de afvoerslang niet.
Zet geen voorwerpen op de slang.

Werkwijze

1. Verwijder de emmer.
2. Bevestig een geschikte slang (12 x 2 mm) met een buisklem aan de afvoeruitlaat (punt 1).

1. Controleer of het einde van de slang dieper ligt dan het begin van de slang bij de afvoeruitlaat. Het hoogteverschil moet minstens 5% zijn (5 cm/meter).

2. Leid de afvoerslang weg naar een afvoer of een geschikte container.

Elektrische aansluiting

Werkwijze

1. Controleer of de netspanning overeenkomt met de voedingsspanning in de technische gegevens.
2. Bescherm de contactdoos en het voedingsnet voldoende.
3. In vochtige ruimtes en/of op bouw-terreinen moet een aar-dlekschakelaar worden geïn-stalleerd.
4. Controleer of de netstekker geschikt is voor de contactdoos van het gebouw.
5. Controleer of de gebruikte contactdoos geaard is.
6. Steek de netstekker in de

contactdoos.

9 Bediening

Ruimte ontvochtigen

OPMERKING: Laat de luchtontvochtiger voor ingebruikname, na het transport en na langere opslag ca. 15 minuten in zijn definitieve positie rusten.

Werkwijze

1. Controleer of het condenswater via een afvoerslang of naar de emmer kan wegstromen.
2. Zet de aan-/uit-knop op "I".
3. Draai de hygrostaat van "0" naar "Cont". Stel de gewenste vochtigheid in op de hygrostaat. De luchto-ntvochtiger start alleen als de actuele luchtvochtigheid hoger is dan de gewenste luchtvochtigheid.

De lampje dlicht op. Het apparaat treedt in werking. De luchtontvochtiger draait minstens 10 minuten. Zodra de gewenste luchtvochtigheid is bereikt, loopt de ventilator 30 minuten door.

Als de actuele luchtvochtigheid tijdens de nalooptijd met 5% toeneemt, knippert de lampje en de compressor start na het verstrijken van de tijd opnieuw. Als de hygrostaat is ingesteld op "Cont" is de luchtontvochtiger in continubedrijf..

AD 750: Emmer legen

Het lampje dlicht op, de emmer is vol.

Werkwijze

1. Leeg de emmer.

AD 750-P/AD 780-P: Water wegpompen

Het condenswater kan zo nodig als volgt worden weggepompt:

Werkwijze

1. Controleer of de afvoerslang naar een afvoer of een geschikte container leidt.
2. Schakel de pomp in. Bedien hiertoe de tuimelschakelaar "pomp" en houd deze ingedrukt tot het condenswater is weggepompt.

1. Leeg de emmer indien nodig of pomp water weg.
2. Stel de hygrostaat in op "0".
3. Zet de aan-/uit-knop op "0".

10 Onderhoud en verzorging

Reinig de luchtontvochtiger met perslucht uitsluitend in een open omgeving.
Draag een beschermend masker en een veiligheidsbril.

OPGELET! Materiële schade!

Poetsmiddelen kunnen oppervlakken beschadigen. Gebruik uitsluitend milde reinigingsmiddelen.
Gebruik uitsluitend originele reserveonderdelen.

Reiniging en inspectie

Werkwijze

1. Schakel de luchtontvochtiger uit.
2. Trek de netstekker uit de contactdoos.
3. Verwijder de luchtfilter en reinig (bijv. met een stofzuiger) of vervang deze.
4. Controleer de afvoeruitlaat en de evt. aangesloten afvoerslang.
5. Plaats de gereinigde filter of een nieuwe filter. Gebruik uitsluitend originele filters.
6. Sluit de netkabel aan.
7. Schakel de luchtontvochtiger zo nodig in.

Reserveonderdelen en klantenservice

Bij vragen over de luchtontvochtiger of indien reserveonderdelen nodig zijn, kunt u contact opnemen met een officiële distributeur of met AERIAL-service.

11 Probleemoplossing

Bij storingen moet u de volgende pun- ten te controlleren. Neem zo nodig con- tact op met AERIAL-service.

WAARSCHUWING! Vergiftiging door koelmiddelen, brandwonden, beknelling of elektrische schok tijdens onderhoudswerkzaamheden!

Reparaties of onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.
Schakel de luchtontvochtiger bij storingen uit en beveilig het apparaat tegen herinschakeling.
Laat hete onderdelen voldoende afkoelen vóór het uitvoeren van werkzaamheden.

Foutmeldingen

Displayweergave	Mogelijke oorzaak	Oplossing
Error E1(Room temp)	Buitentemperatuur <1 °C of > 34 °C	Apparaat start automatisch weer op zodra de temperatuur weer ligt in het bereik van > 5 °C en< 30°C.
Error E2(cooling system)	Storing van het koel-systeem	Schakel de luchtontvochtiger uit en stel de gewenste lucht-vochtigheid weer in.

Storingen

Probleem	Mogelijke oorzaak	Oplossing
De luchtontvochtiger levert een slechte en/of geen ontvochiti-gingsprestatie.	De luchtfilter is vervuild. De luchtontvochtiger krijgt te weinig lucht. Vervuilde filters kunnen het apparaat op den duur beschadigen.	Reinig de filter of vervang deze indien nodig.
De luchtontvochtiger is buiten bedrijf/venti-lator en compressor werken niet.	De luchtontvochtiger is uitge-schakeld.	Schakel de luchtont-vochtiger in.
	De luchtontvochtiger krijgt geen stroom.	Controleer de stroom-voorziening.
Pompstoring	De pomp is geblokkeerd, bijv. omdat het water niet via de afvoerslang/de emmer kan wegstromen.	Controleer de afvo-erslang/de emmer.
	Pomp defect.	Neem contact op met AERIAL-service.

12 Buitenbedrijfstelling, opslag en verwerking

Buitenbedrijfstelling

Werkwijze

1. Schakel de luchtontvochtiger uit.
2. Leeg de emmer (AD 750) of pomp water weg.
3. Trek de netstekker uit de contactdoos.
4. Dek de luchtontvochtiger af met een doek ter bescherming tegen stof.

Opslag

VOORZICHTIG! Letsel!

Stapel niet meer dan twee luchtontvochtigers op elkaar.
- Beveilig de luchtontvochtiger tegen kantelen.

Werkwijze

1. Sla de luchtontvochtiger op bij 0 °C tot +40 °C.

Verwerking

OPGELET! Gevaar door materiaal en stoffen

Sorteer materialen naar type en overeenkomstig de plaatselijke recyclingsvoorschriften.
Neem voor het verwijderen van grondstoffen en hulpstoffen de

plaatselijke voorschriften en informatie in de veiligheidsgegevensbladen in acht.

Gooi de luchtontvochtiger niet weg bij het huishou-delijk afval, maar overe-enkomstig de wettelijke bepalingen.

13 EG-conformiteitsverklaring

EG-conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG bijlage II 1.A

Functionele beschrijving: De luchtontvochtiger dient voor het ontvochtigen van lucht bij atmosferische druk in gesloten ruimtes.

Er wordt uitdrukkelijk verklaard dat het product voldoet aan de relevante bepalingen van de volgende richtlijnen:

• 2006/42/EG Machinerichtlijn
• 2014/30/EU Richtlijn inzake elektromagnetische compatibiliteit (EMC)

De volgende geharmoniseerde normen zijn toegepast:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

De gevolmachtigde voor het samenstellen van de technische documentatie: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30-4-2020
