GEBRUIKSAANWIJZING Porta-Dry 400 Aerial

NL Bedieningshandleiding 96

1 Productoverzicht 97
2 Over deze bedieningshandleiding....98
3 Productbeschrijving....98
4 Veiligheid....98
5 Uitpakken 100
6 Transportgreep monteren.... 100
7 Transport en aansluiting.... 100
8 Bediening 101
9 Onderhoud en verzorging.... 101
10 Probleemoplossing 102
11 Buitenbedrijfstelling, opslag en verwerking 103
12 EG-conformiteitsverklaring 104

1 Productoverzicht

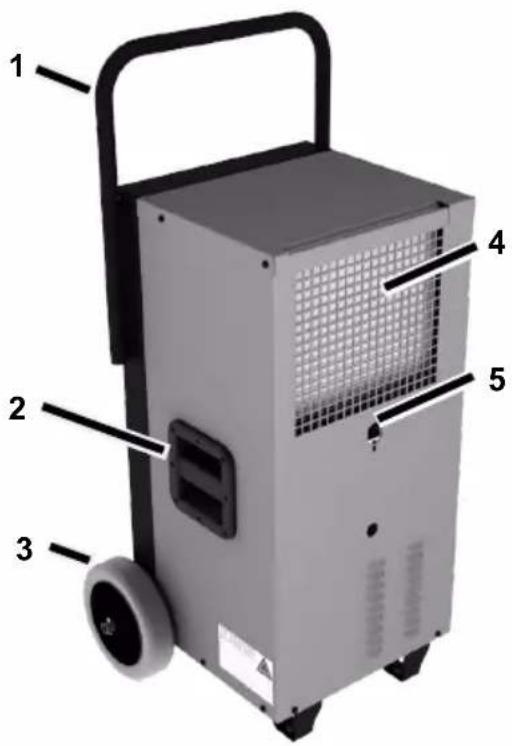

Afb. 1: Vooraanzicht

Afb. 2: Achteraanzicht

1 Transportgreep
2 Draaggreep
3 Wielen
4 Luchtaanzuiggedeelte
5 Afvoeruitlaat

1 Luchtuitlaat
2 Aan-/uit-knop:

$$ 0 = \text { u i t } $$

$$ l = \text { continubedrijf } $$

3 Bedrijfsurenteller
4 Netstekker

2 Over deze bedieningshandleiding

Deze bedieningshandleiding mag zonder schriftelijke toestemming van de fabrikant niet worden gereproduceerd, vermenigvuldigd of verspreid.

Belangrijk: Lees de handleiding zorgvuldig vóór gebruik. Bewaar de handleiding om deze later te kunnen raadplegen.

3 Productbeschrijving

De luchtontvochtiger regelt de lucht- vochtigheid in de ruimte en is geschikt voor gebruik bijv. op bouwterreinen, in opslagloodsen en woningen. Het con- denswater dat daarbij ontstaat, wordt via een afvoerslang weggepompt. De luchtontvochtiger is voorzien van een automatische ontdooifunctie.

Leveringsomvang

• Luchtontvochtiger
• Bedieningshandleiding
- Afvoerslang ∅ 19 mm

Typeplaatje

Het typeplaatje bevindt zich op de behuizing.

4 Veiligheid

Beoogd gebruik en gebruiksom- standigheden

De luchtontvochtiger dient voor het ontvochtigen van lucht bij een atmosferische druk in gesloten binnenruimtes zoals kelders, garages en opslagloodsen.

De luchtontvochtiger mag alleen in ruimtes met een grondoppervlak van meer dan 4 m² worden bediend en opgeslagen.

De luchtontvochtiger mag alleen bij inachtneming van de technische gegevens worden gebruikt (zie laatse pagina).

Het gebruik van de luchtontvochtiger is niet toegestaan voor personen met fysieke, sensorische of psychische beperkingen en kinderen.

Elke gebruiker moet de bedieningshandleiding gelezen en begrepen hebben.

Voorzienbaar verkeerd gebruik

De luchtontvochtiger mag niet worden gebruikt:

• in ruimtes waar ontploffingsgevaar kan heersen;
• in ruimtes met een agressieve atmosfeer (bijv. veroorzaakt door chemicaliën);
• in ruimtes met water, waarvan de pH-waarde buiten het bereik van 7,0 tot 7,4 ligt;
• in ruimtes met zout of vloeistoffen met een zoutgehalte > 1 %, zoals zoutwaterbaden;
• in natte ruimtes van zwembaden;
• in ruimtes met ozonbehandelde lucht, een hoge concentratie oplosmiddelen of hoog stofgehalte.

Algemene veiligheidsvoorschriften

WAARSCHUWING! Ontploffings-, verbrandings- en vergiftigingsgevaar door koelmiddelen!

In het apparaat bevindt zich een reukloos, brandbaar koelmiddel dat bij onjuist gebruik kan leiden tot ontploffing, brand, letsel en vergiftiging. Het koelmiddelcircuit staat onder druk.

Gebruik geen voorwerpen ter versnelling van het ontdooiproces.
Berg de luchtontvochtiger niet op in ruimtes met permanente ontste-

kingsbronnen zoals open vuur, ingeschakelde gastoestellen of elektrische verwarmingen.

De luchtontvochtiger mag niet worden aangeboord of aangestoken.
- Het apparaat mag alleen worden bediend in een voldoende geventileerde ruimte met een grondoppervlak van meer dan 4 m ^2 .
Alle werkzaamheden aan het koel-middelcircuit mogen uitsluitend worden uitgevoerd door de fabrikant of door hem gemachtigde gekwalificeerde medewerkers. Vooraf-gaand aan de werkzaamheden moet het koelmiddelcircuit drukloos worden gemaakt via de ter beschikking gestelde voorzieningen.
Neem de nationale voorschriften voor gasinstallaties in acht.
Laat de koelmiddelen niet wegvloeien en gooi ze niet bij het huishoudelijk afval.
→ Vermijd contact met koelmiddelen.

WAARSCHUWING! Elektrische schok!

Werkzaamheden aan onderdelen die onder spanning staan of water op onderdelen die onder spanning staan kunnen levensgevaarlijke elektrische schokken veroorzaken.

Vermijd contact tussen water en onderdelen die onder spanning staan.
Schakel de luchtontvochtiger altijd uit als het apparaat wordt verplaatst, verwijder de netstekker en laat eventueel water weglopen.
Werkzaamheden aan elektrische onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.

6 Uitpakken

Werkwijze

1. Controleer of de levering volledig is. Neem in geval van schade of onvolledige levering contact op met de vakhandelaar.

2. Verwijder de verpakking en gooi deze weg conform de lokale regelgeving.

7 Transportgreep monteren

Naargelang de behoefte kan de transportgreep horizontaal of verticaal worden gemonteerd.

Werkwijze

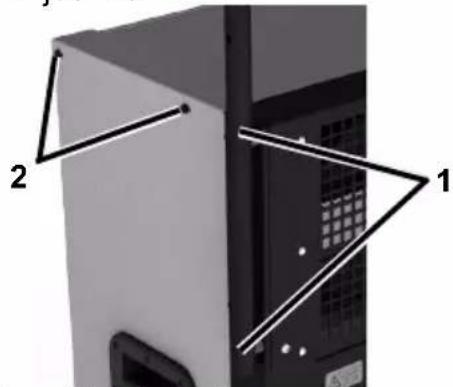

1. Draai de vier schroeven van de transportgreep los (punt 1) en verwijder ze.

1 2

1. Draai de vier schroeven los van de behuizing (punt 2) en verwijder ze.

2. Lijn de transportgreep horizontaal dan wel verticaal uit.

1. Bevestig de transportgreep in de gewenste positie aan de behuizing met vier schroeven.

2. Schroef de resterende vier schroeven in de vrije openingen in de behuizing vast.

8 Transport en aansluiting

Transport

WAARSCHUWING! Beknelling door verlies aan stabiliteit!

Transporteer de luchtontvochtiger rechtop en beveilig het apparaat tegen kantelen of wegglijden.

- Plaats de luchtontvochtiger op een vlakke en vaste ondergrond.

WAARSCHUWING! Beknelling of snijwonden door in het rooster van het luchtaanzuiggedeelte te grijpen!

T transporteer de luchtontvochtiger aan de grepen.

Grijp niet in het luchtaanzuigge- deelte.

VOORZICHTIG! Beknelling of ergonomische schade bij transport van de luchtontvochtiger!

T transporteer de luchtontvochtiger aan de grepen.

Transporteer de luchtontvochtiger met twee personen.

Werkwijze

1. Controleer of het condenswater is afgevoerd.

2. Controleer of het apparaat is uitgeschakeld en de netkabel uit het apparaat is verwijderd.

3. Transporteer de luchtontvochtiger naar de gebruiksplaats.

OPMERKING: De lucht moet vrij kunnen circuleren. Dek de luchtopeningen niet af. De vrije ruimte voor de luchtuitlaat en het luchtaanzuiggedeelte moet minstens 1 meter zijn.

Afvoerslang aansluiten

De meegeleverde afvoerslang moet altijd worden aangesloten.

OPGELET! Onvoldoende prestatie van het apparaat!

Steek het einde van de slang niet het water (wateropstuwing mogelijk).
→ Buig de afvoerslang niet.
Zet geen voorwerpen op de slang.

Werkwijze

1. Bevestig de afvoerslang aan de voorkant van het apparaat aan de afvoeruitlaat.
2. Controleer of het einde van de slang dieper ligt dan het begin van de slang bij de afvoeruitlaat. Het hoogteverschil moet minstens 5% (5 cm/meter) zijn.
3. Leid de afvoerslang weg van de luchtontvochtiger naar een afvoer of een geschikte container (aanbevolen containerinhoud = 90 liter).

Elektrische aansluiting

Werkwijze

1. Controleer of de netspanning overeenkomt met de voedingsspanning in de technische gegevens.
2. Bescherm de contactdoos en het voedingsnet voldoende.
3. In vochtige ruimtes en/of op bouw-terreinen moet een aar-dlekschakelaar worden geïn-stalleerd.
4. Controleer of de netstekker geschikt is voor de contactdoos van het gebouw.
5. Controleer of de gebruikte contactdoos geaard is.
6. Steek de netstekker in de contactdoos.

9 Bediening

Ruinme ontvochtigen

OPMERKING: Laat de

luchtontvochtiger voor ingebruikname, na het transport en na langere opslag ca. 15 minuten in zijn definitieve positie rusten.

Werkwijze

1. WAARSCHUWING! Elektrische schok en kans op letsel!

Een verkeerd aangesloten afvoerslang kan ertoe leiden dat water in of voor de behuizing terechtkomt, waardoor er kans is op een elektrische schok of op uitglijden. Zorg ervoor dat het condenswater via de afvoerslang kan wegvloeien en dat de afvoerslang stevig op de afvoeruitlaat zit.

2. Zet de aan-/uit-knop op "l".

Het apparaat treedt in werking. De luchtontvochtiger werkt in continubedrijf.

Uitschakelen

Werkwijze

1. Zet de aan-/uit-knop op "0".

10 Onderhoud en verzorging

Reinig de luchtontvochtiger met perslucht uitsluitend in een open omgeving.
Draag een beschermend masker en een veiligheidsbril.

OPGELET! Materiële schade!

Poetsmiddelen kunnen oppervlakken beschadigen. Gebruik uitsluitend milde reinigingsmiddelen.
Gebruik uitsluitend originele reserveonderdelen.

Reiniging en inspectie

Werkwijze

1. Schakel de luchtontvochtiger uit.
2. Trek de netstekker uit de contactdoos.
3. Controleer de afvoeruitlaat en de afvoerslang.
4. Controleer het luchtaanzuigge- deelte. Gebruik voor de reiniging zo nodig bijv. een stofzuiger.
5. Sluit de netkabel aan.
6. Schakel de luchtontvochtiger zo nodig in.

Reserveonderdelen en klantenservice

Bij vragen over de luchtontvochtiger of indien reserveonderdelen nodig zijn, kunt u contact opnemen met een officiële distributeur of met service.

11 Probleemoplossing

Bij storingen moet u de volgende pun- ten te controleren. Neem zo nodig contact op met service.

WAARSCHUWING! Vergiftiging door koelmiddelen, brandwonden, beknelling of elektrische schok tijdens onderhoudswerkzaamheden!

Reparaties of onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.
Schakel de luchtontvochtiger bij storingen uit en beveilig het apparaat tegen herinschakeling.
Laat hete onderdelen voldoende afkoelen vóór het uitvoeren van werkzaamheden.

Storingen

Probleem	Mogelijke oorzaak	Oplossing
De luchtontvochtiger levert een slechte en/of geen ont- vochtigingsprestatie.	Het luchtaanzuigge- deelte is vervuild/ver- stopt. De luchtontvochtiger krijgt te weinig lucht. Een vervuild luchtaanzuig- gedeelte kan op den duur schade aan het apparaat veroorza- ken.	Reinig het luchtaanzuig- gedeelte door verontreini- ging/voorwerpen te ver- wijderen.
De luchtontvochtiger is bui- ten bedrijf/ ventilator en compressor werken niet.	De luchtontvochtiger is uitgeschakeld.	Schakel de luchtontvoch- tiger in.
	De luchtontvochtiger krijgt geen stroom.	Controleer de stroom- voorziening.

12 Buitenbedrijfstelling, ops-lag en verwerking

Buitenbedrijfstelling

Werkwijze

1. Schakel de luchtontvochtiger uit.
2. Trek de netstekker uit de contactdoos.
3. Dek de luchtontvochtiger af met een doek ter bescherming tegen stof.

Opslag

VOORZICHTIG! Letsel!

De luchtontvochtiger mag niet worden gestapeld.
→ Beveilig de luchtontvochtiger tegen kantelen.

Werkwijze

1. Sla de luchtontvochtiger op bij 0 °C tot +40 °C.

Verwerking

OPGELET! Gevaar door materiaal en stoffen!

Sorteer materialen naar type en overeenkomstig de plaatselijke recyclingsvoorschriften.
Sorteer materialen naar type en overeenkomstig de plaatselijke recyclingsvoorschriften.
Neem voor het verwijderen van grondstoffen en hulpstoffen de plaatselijke voorschriften en informatie in de veiligheidsgegevensbladen in acht.

Gooi de luchtontvochtiger niet weg bij het huishou-delijk afval, maar overe-enkomstig de wettelijke bepalingen.

13 EG-conformiteitsverklaring

EG-conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG bijlage II 1.A

Fabrikant: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Product: Luchtontvochtiger

Productnr.: Porta-Dry 400

Functionele beschrijving: De luchtontvochtiger dient voor het ontvochtigen van lucht bij atmosferische druk in gesloten ruimtes.

Er wordt uitdrukkelijk verklaard dat het product voldoet aan de relevante bepalingen van de volgende richtlijnen:

• 2006/42/EG Machinerichtlijn
• 2014/ 30/ EU Richtlijn inzake elektromagnetische compatibiliteit (EMC)

De volgende geharmoniseerde normen zijn toegepast:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

De gevolmachtigde voor het samenstellen van de technische documentatie:

Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK, 21.07.2022
