Porta-Dry 400 - Deumidificatore Aerial - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Deumidificatore
Marca	Aerial
Modello	Porta-Dry 400
Produttore	Dantherm A/S (Marienlystvej 65, DK-7800 Skive)
Utilizzo previsto	Deumidificazione dell'aria in spazi interni chiusi (cantine, garage, magazzini)
Superficie minima del locale	Superiore a 4 m²
Fluido refrigerante	Inodore e infiammabile (tipo non specificato)
Sistema di sbrinamento	Automatico
Modalità di funzionamento	Continuo (interruttore I/0)
Collegamento elettrico	Presa di corrente con messa a terra
Tubo di scarico	Diametro 19 mm, pendenza minima 5%
Contenuto della confezione	Deumidificatore, manuale di istruzioni, tubo di scarico ∅19 mm
Maniglia di trasporto	Montabile orizzontalmente o verticalmente
Ruote	Sì (2 ruote)
Contatore ore di funzionamento	Integrato
Interruttore on/off	Sì (posizioni 0 e I)
Manutenzione e pulizia	Pulire la superficie di aspirazione dell'aria con un aspirapolvere; utilizzare prodotti delicati
Sicurezza	Non utilizzare in atmosfere esplosive o aggressive; rispettare la superficie minima di 4 m²
Ricambi e riparabilità	Contattare un rivenditore autorizzato o il servizio post-vendita
Condizioni di stoccaggio	Tra 0°C e +40°C
Smaltimento	Rispettare le normative locali; non gettare nei rifiuti domestici
Dichiarazione CE	Conforme alle direttive 2006/42/CE e 2014/30/UE

Domande frequenti - Porta-Dry 400 Aerial

Come mettere in funzione il deumidificatore?

Verificare che il tubo di scarico sia correttamente collegato con una pendenza di almeno il 5% e che il locale sia superiore a 4 m². Collegare l'apparecchio e posizionare l'interruttore sulla posizione I per un funzionamento continuo.

Cosa fare se l'apparecchio non funziona?

Prima controllare che l'interruttore sia su I e che la spia sia inserita in una presa di corrente sotto tensione. Se il problema persiste, contattare il servizio post-vendita.

Come pulire il deumidificatore?

Spegnere l'apparecchio e scollegarlo. Utilizzare un aspirapolvere per pulire la superficie di aspirazione dell'aria. Utilizzare solo prodotti di pulizia delicati.

Dove installare l'apparecchio?

Posizionare il deumidificatore su una superficie piana e solida, in un locale di almeno 4 m². Assicurarsi che lo spazio libero davanti all'uscita dell'aria e alla superficie di aspirazione sia di almeno 1 m. Evitare locali con rischio di esplosione o atmosfera aggressiva.

Il tubo di scarico è obbligatorio?

Sì, il tubo di scarico fornito (diametro 19 mm) deve essere collegato all'ugello di scarico. La sua estremità deve essere più bassa del punto di partenza e con una pendenza minima del 5%. Non immergere l'estremità nell'acqua.

Posso usare l'apparecchio in una piscina?

No, l'apparecchio non deve essere utilizzato nelle zone umide delle piscine né in locali con atmosfera salina o chimica aggressiva.

Quali precauzioni di sicurezza relative al fluido refrigerante?

Il fluido refrigerante è infiammabile. Non forare, non bruciare l'apparecchio e non esporlo a fiamme libere. Assicurare una ventilazione sufficiente del locale (superficie > 4 m²). Gli interventi sul circuito frigorifero devono essere effettuati da un professionista.

Come trasportare il deumidificatore?

Utilizzare le maniglie di trasporto. Sono necessarie due persone. Trasportarlo verticalmente e proteggerlo dal ribaltamento. Non mettere le mani nella griglia di aspirazione dell'aria.

Cosa fare in caso di guasto?

Consultare il capitolo Risoluzione dei problemi del manuale. Verificare l'alimentazione, la pulizia della griglia di aspirazione dell'aria e il collegamento del tubo. Se il problema persiste, contattare il servizio post-vendita.

Come conservare l'apparecchio quando non viene utilizzato?

Spegnere l'apparecchio, scollegare la spina e coprirlo con un panno per proteggerlo dalla polvere. Conservarlo tra 0°C e +40°C. Non posizionarlo all'esterno e non impilarlo.

MANUALE UTENTE Porta-Dry 400 Aerial

IT Istruzioni per l'uso 26

FR Mode d'emploi 35

IV. Istruzioni per l'uso IT

1 Panoramica del prodotto 27
2 Informazioni sulle presenti istruzioni per l'uso.... 28
3 Descrizione del prodotto.... 28
4 Sicurezza 28
5 Rimozione dell'imballaggio 29
6 Montaggio del manico.... 30
7 Trasporto e collegamento 30
8 Uso....31
9 Manutenzione.... 31
10 Eliminazione dei guasti 32
11 Messa fuori servizio, stoccaggio e stoccaggio.... 33
12 Dichiarazione di conformità CE.... 34

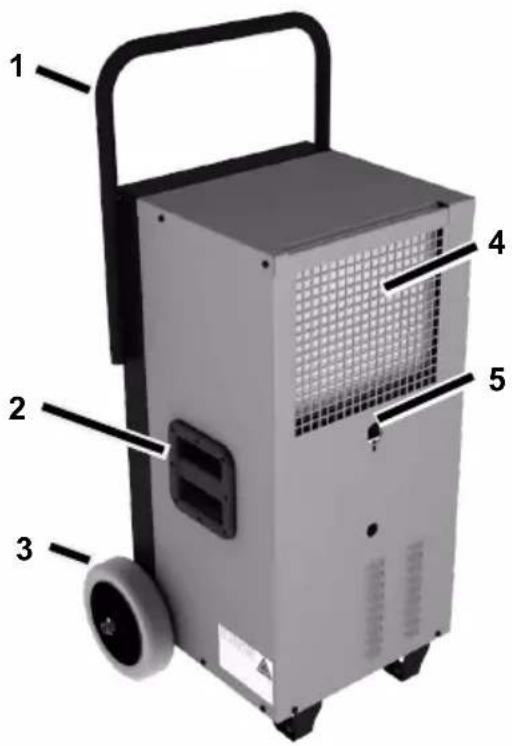

1 Panoramica del prodotto

1 Manico
2 Maniglia di trasporto
3 Ruote
4 Superficie di aspirazione dell'aria
5 Raccordo di scarico

1 Uscita dell'aria
2 Interruttore acceso/spento:
3 Contatore delle ore di esercizio
4 Spina di alimentazione

$$ 0 = \text { Spento } $$

$$ I = \text { Funzionamento continuo } $$

2 Informazioni sulle presenti istruzioni per l'uso

Le presenti istruzioni per l'uso non possono essere riprodotte, copiate e distribuite senza previa autorizzazione scritta del fabbricante.

Importante: leggere accuratamente prima dell'uso. Conservare per l'eventuale consultazione successiva.

3 Descrizione del prodotto

Il deumidificatore d'aria regola l'umidità dell'aria nel locale ed è indicato per l'uso per es. su cantieri, in capannoni o in edifici ad uso abitativo. L'acqua di condensa che si produce viene scaricata tramite un tubo flessibile di scarico. Il deumidificatore è dotato di una funzione di sbrinamento automatico.

Dotazione compresa

• Deumidificatore
• Istruzioni per l'uso
• Tubo flessibile di scarico ∅ 19 mm

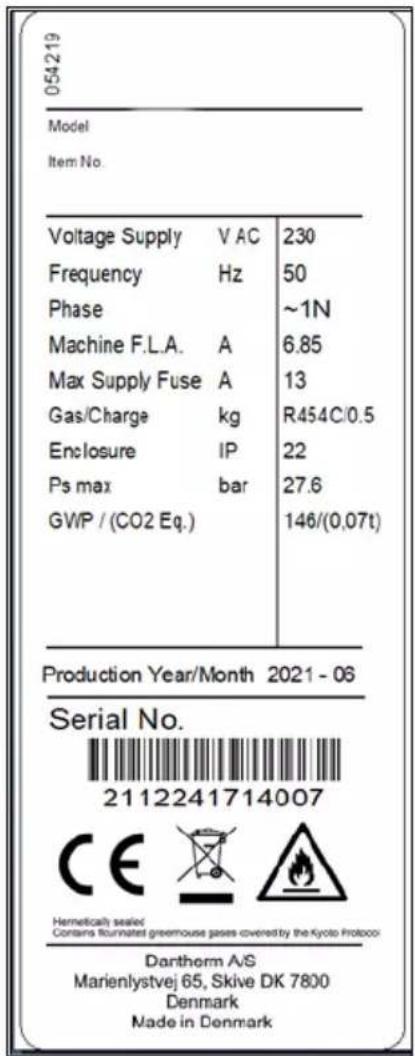

Targhetta

La targhetta è applicata sul corpo dell'apparecchio.

4 Sicurezza

Utilizzo conforme alla destinazione d'uso e condizioni di impiego

Il deumidificatore serve a deumidificare l'aria in ambienti chiusi a pressione atmosferica, quali cantine, garage e capannoni.

È consentito utilizzare e stoccare il deumidificatore solo in locali chiusi con una superficie maggiore di 4 m².

L'utilizzo del deumidificatore è consentito solo nel rispetto dei dati tecnici (si veda l'ultima pagina).

L'utilizzo del deumidificatore non è consentito a persone con limitazioni fisiche, sensoriali o psichiche né è destinato all'uso da parte di bambini.

Prima di utilizzare l'apparecchio, si devono leggere e comprendere le presenti istruzioni.

Utilizzo improprio prevedibile

L'utilizzo del deumidificatore non è consentito nei seguenti casi:

• In locali con atmosfera esplosiva.
• In locali con atmosfere aggressive (per es. causate da sostanze chimiche).
• In locali con acqua aventi un valore del pH compreso tra 7,0 e 7,4.
• In locali con sale o sostanze saline con un tenore di sale > 1 %, per es. in piscine con acqua salata.
  • In zone umide di piscine.
• In locali con aria trattata con l'ozono, elevata concentrazione di solventi o elevato carico di polvere.

Avvertenze di sicurezza generali

AVVERTENZA! Pericolo di esplosione, ustioni e avvelenamenti da refrigerante!

Nell'apparecchio si trova un refrigerante inodore infiammabile che, se trattato impropriamente, può portare a esplosioni e incendi nonché a ustioni e avvelenamenti. Il circuito del refrigerante è sotto pressione.

Non utilizzare alcun oggetto per ac- celerare il processo di sbrinamento.
Non conservare il deumidificatore in locali in cui siano presenti fonti di innesco permanenti, quali fiamme aperte, apparecchi a gas o riscaldatori elettrici accesi.
Non perforare né bruciare il deumidificatore.
- Mettere in funzione l'apparecchio solo in locali sufficientemente aerati

L'esecuzione di qualsiasi lavoro sul circuito del refrigerante è consentita solo al fabbricante o a personale specializzato da lui autorizzato. Prima di eseguire lavori sul circuito del refrigerante, è necessario scaricarlo in corrispondenza dei dispositivi previsti.
Si devono rispettare le prescrizioni nazionali vigenti per le installazioni a gas.
Non scaricare il refrigerante né smaltirlo tra i rifiuti domestici.
- Evitare il contatto con il refrigerante.

AVVERTENZA! Pericolo di folgorazione!

Durante i lavori su componenti sotto tensione o se questi ultimi vengono a contatto con acqua sussiste il rischio di folgorazioni mortali.

Evitare che i componenti sotto tensione vengano a contatto con acqua.
Prima di spostarlo in un altro posto, il deumidificatore va spento e scollegato dall'alimentazione di corrente rimuovendo la spina dalla presa. Eventualmente scaricare l'acqua.
I lavori su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato.

5 Rimozione dell'imballaggio

Procedimento

1. Verificare la presenza di tutti i componenti in dotazione. Qualora l'apparecchio presenti segni di danneggiamento o qualora la dotazione non sia completa, contattare il rivenditore specializzato.

2. Rimuovere l'imballaggio e smaltirlo secondo le disposizioni vigenti.

6 Montaggio del manico

A seconda delle esigenze, si può scegliere di montare il manico in orizzontale o in verticale.

Procedimento

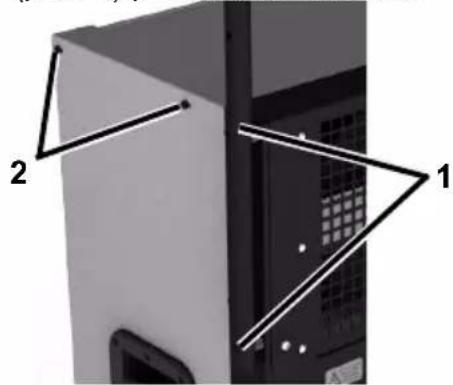

1. Allentare e rimuovere le quattro viti (pos. 1) presenti sul manico.

1. Allentare e rimuovere le quattro viti (pos. 2) presenti sul corpo dell'apparecchio.

2. A seconda delle esigenze, allineare il manico in orizzontale o in verticale.

1. Fissare il manico con le quattro viti nella posizione desiderata sul corpo dell'apparecchio.

2. Avvitare saldamente le restanti quattro viti nelle aperture libere.

7 Trasporto e collegamento

Trasporto

AVVERTENZA! Pericolo di schiaccia- mento a causa di perdita di stabilità!

Trasportare il deumidificatore in verticale e assicurarlo in modo tale che non possa ribaltarsi né scivolare.
Appoggiare il deumidificatore su superfici piane e stabili.

AVVERTENZA! Pericolo di lesioni da schiacciamento o da taglio: non infilare le dita nella griglia della superficie di aspirazione dell'aria!

• Trasportare il deumidificatore tenendolo per le maniglie.
  Non infilare le dita nella superficie di aspirazione dell'aria.

PERICOLO! Pericolo di schiaccia- mento o danni ergonomici in caso di trasporto del deumidificatore!

T rasportare il deumidificatore tenendolo per le maniglie.
Il deumidificatore va trasportato da due persone.

Procedimento

1. Assicurarsi che l'acqua di condensa sia stata scaricata.
2. Assicurarsi che l'apparecchio sia spento e che il cavo di alimentazione dell'apparecchio sia scollegato dalla rete.
3. Trasportare il deumidificatore sul luogo di impiego.

NOTA: L'aria deve circolare liberamente. Non coprire le aperture per l'aria. Lo spazio libero minimo davanti all'uscita dell'aria e davanti alla superficie di aspirazione dell'aria deve essere almeno di 1 m.

Collegare il tubo di scarico.

È necessario collegare il tubo flessibile di scarico in dotazione.

ATTENZIONE! Potenza dell'apparecchio insufficiente!

Non immergere l'estremità nel tubo nell'acqua (rischio che l'acqua non defluisca dal tubo).
Non piegare il tubo di scarico.
Non posare nessun oggetto sul tubo.

Procedimento

1. Fissare il tubo flessibile di scarico al raccordo di scarico sul lato anteriore dell'apparecchio.
2. Assicurarsi che l'estremità terminale del tubo sia posta più in basso rispetto all'estremità iniziale sul raccordo di scarico. Inclinazione almeno del 5% (5 cm/metro).
3. Portare il tubo flessibile di scarico dal deumidificatore in una rete di scarico o in un recipiente adatto (capacità raccomandata per il recipiente = 90 litri).

Collegamento elettrico

Procedimento

1. Assicurare che la tensione di rete corrisponda alla tensione di collegamento riportata nei dati tecnici.
2. Proteggere opportunamente la presa di corrente e la rete di alimentazione.
3. In locali umidi o su cantieri installare un interruttore differenziale.
4. Assicurarsi che la spina di alimentazione sia adatta alla presa dell'edificio.
5. Assicurarsi che la presa utilizzata sia stata messa a terra.
6. Inserire la spina nella presa.

8 Uso

Deumidificazione del locale

NOTA: Dopo il trasporto e dopo uno stoccaggio prolungato, lasciare riposare il deumidificatore nella sua posizione finale per 15 minuti prima di metterlo in funzione.

Procedimento

1. AVVERTENZA! Pericolo di folgorazione e lesioni!

Se il tubo flessibile di scarico non è stato collegato correttamente, all'interno del corpo dell'apparecchio o davanti allo stesso può essere presente dell'acqua con conseguente pericolo di scossa elettrica o di scivolamento.

Assicurarsi che l'acqua di condensa possa defluire tramite il tubo flessibile di scarico e che il tubo flessibile di scarico sia posizionato saldamente sul raccordo di scarico.

2. Portare l'interruttore acceso/spento su "l".

Il funzionamento si avvia. Il deumidificatore funziona in modalità di funzionamento continuo.

Disinserimento

Procedimento

1. Portare l'interruttore acceso/spento su "0".

9 Manutenzione

AVVERTENZA! Pericolo di danni alla salute a causa della polvere!

Eseguire la pulizia del deumidificatore con aria compressa solo in un ambiente aperto.
Utilizzare maschera e occhiali protettivi.

ATTENZIONE! Danni a cose!

I prodotti detergenti possono danneggiare le superfici. Utilizzare solo prodotti detergenti delicati.
Utilizzare solo pezzi di ricambio originali.

Pulizia e ispezione

Procedimento

1. Spegnere il deumidificatore.
2. Scollegare la spina di alimentazione dalla rete.
3. Controllare il bocchettone e il tubo flessibile di scarico.
4. Controllare la superficie di aspirazione dell'aria. Se necessario, aspirare la sporcizia per es. con un aspirapolvere.
5. Collegare il cavo di alimentazione.
6. In caso di necessità accendere il deumidificatore.

Pezzi di ricambio e servizio di assistenza clienti

In caso di domande sul deumidificatore o se sono necessari pezzi di ricambio,

contattare il concessionario o il servizio di assistenza.

10 Eliminazione dei guasti

In caso di guasto verificare i seguenti punti. Se necessario contattare il servizio di assistenza.

AVVERTENZA! Durante i lavori di manutenzione sussiste il rischio di avvelenamenti da refrigerante, lesioni, schiacciamento o folgorazione!

I lavori di riparazione o manutenzione su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato.
In caso di malfunzionamento, disinserire il deumidificatore e assicurarlo contro la riaccensione accidentale.
Prima di iniziare eventuali lavori su parti calde, attendere che queste si siano sufficientemente raffreddate.

Guasti

Problema	Possibile causa	Rimedio
Il deumidificatore deumidifica poco o per niente.	La superficie di aspirazione dell'aria è sporca/occlusa.Il deumidificatore riceve troppo poca aria. La presenza di sporcizia sulla superficie di aspirazione dell'aria può causare nel tempo danni all'apparecchio.	Liberare la superficie di aspirazione dall'aria da sporcizia/corpi estranei.
Il deumidificatore non funziona/Il ventilatore e il compressore non funzionano.	Il deumidificatore è spento.	Accendere il deumidificatore.
	Il deumidificatore non è alimentato con corrente.	Verificare l'alimentazione di corrente.

11 Messa fuori servizio, stoccaggio e stoccaggio

Messa fuori servizio

Procedimento

1. Spegnere il deumidificatore.
2. Scollegare la spina di alimentazione dalla rete.
3. Coprire il deumidificatore con un panno per proteggerlo dalla polvere.

Stoccaggio

PERICOLO! Lesione!

Non impilare il deumidificatore.
Assicurare il deumidificatore per evitare che si ribalti.

Procedimento

1. Riporre il deumidificatore in magazzino a una temperatura compresa tra 0 °C e +40 °C.

Smaltimento

ATTENZIONE! Pericolo derivante da materiali e sostanze!

Smaltire i materiali differenziandoli e conferirli al riciclaggio come da prescrizioni locali.
Per lo smaltimento di mezzi ausiliari e d'esercizio attenersi alle disposizioni locali e alle indicazioni riportate nelle schede dei dati di sicurezza.

Non conferire il deumidificatore tra i rifiuti domestici, ma rispettare le disposizioni di legge a riguardo.

12 Dichiarazione di conformità CE

Dichiarazione di conformità CE ai sensi della Direttiva macchine

2006/42/CE Allegato II 1.A

Fabbricante: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Prodotto: Deumidificatore

N° prodotto: Porta-Dry 400

Descrizione del funzionamento: Il deumidificatore serve a deumidificare l'aria in ambienti chiusi a pressione atmosferica.

Si dichiara espressamente che il prodotto è conforme alle disposizioni vigenti delle seguenti direttive:

• 2006/42/CE Direttiva macchine
• 2014/30/UE Direttiva sulla compatibilità elettromagnetica (EMC)

Sono state applicate le seguenti norme armonizzate:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Persona responsabile per l'allestimento della documentazione tecnica: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK, il 21.07.2022

VI. FR - MODE D'EMPLOI
