BRUKSANVISNING Porta-Dry 400 Aerial

$$ l = j a t k u v a k ä y t t ö $$

Transportgrebet kan monteres vandret eller lodret efter behov.

Fremgangsmåde

1 Produktöversikt 80
2 Om den här bruksanvisningen 81
3 Produktbeskrivning 81
4 Säkerhet 81
5 Uppackning 82
6 Montera transporthandtaget 82
7 Transport och anslutning 83
8 Handhavande 84
9 Underhåll och skötsel 84
10 Åtgärd fel 84
11 Urdrifttagning, lagring och avfallshantering 85
12 Intyg om EU-överensstämmelse 86

1 Produktöversikt

1 Luftutlopp
2 Till/från-brytare:

$$ 0 = \text { frân } $$

$$ I = \text { kontinuerlig drift } $$

3 Drifttidsräknare
4 Nätkontakt

2 Om den här bruksanvisningen

Denna bruksanvisning får inte reproduceras, mångfaldigas eller spridas utan skriftlig tillåtelse från tillverkaren.

Viktigt: Läs noga före användning. Spara för senare användning.

3 Produktbeskrivning

Luftavfuktaren reglerar luftfuktigheten i rummet och är avsedd att användas t.ex. på byggplatser, i lagerhallar eller i bostadshus. Kondensatvattnet som uppstår leds bort via en utloppsslang. Luftavfuktaren är utrustad med en automatisk avfrostare.

Leveransomfattning

Typskylten sitter på huset.

4 Säkerhet

Avsedd användning och driftvillkor

Luftavfuktaren används för avfuktning av luft vid atmosfärstryck i stängda utrymmen som källare, garage eller lagerhallar.

Luftavfuktaren får bara användas och förvaras i utrymmen som är större än 4 m².

Luftavfuktaren får endast användas enligt de tekniska specifikationerna (se sista sidan).

Barn och personer med fysiska, sensoriska eller psykiska begränsningar får inte använda apparaten.

Alla som använder apparaten måste ha läst och förstått bruksanvisningen.

Ej tillåten användning

Luftavfuktaren får inte användas under följande omständigheter:

• I utrymmen med explosionsrisk.
• I utrymmen med aggressiv atmosfär (t.ex. på grund av kemikalier).
• I utrymmen med vatten vars pH-värde inte ligger mellan 7,0 till 7,4.
• I utrymmen med salt eller vätskor med en salthalt > 1 %, t.ex. bad med hög salthalt.
• I fuktiga områden i simhallar.
• I rum med ozon-behandlad luft, hög koncentration av lösningsmedel eller hög dammbelastning.

Allmänna säkerhetsanvisningar

WARNING! Risk för explosion, brännskador och förgiftning på grund av kylmedel!

Apparaten innehåller ett luktfritt, brännbart kylmedium, som vid felaktig hantering kan orsaka explosion och brand, samt personskador och förgiftning. Kylmedelskretsen är trycksatt.

• Använd inga föremål för att påskynda upptiningen.
  Förvara inte luftavfuktaren i utrymmen med permanenta antändningskällor som öppna flammor, inkopplade gasapparater eller elektriska värmekällor.
  Det är inte tillåtet att borra eller elda på luftavfuktaren.

• Apparaten får bara användas i utrymmen större än 4 m ^2 , med tillräcklig ventilation.

• Alla arbeten på kylmedelskretsen får endast utföras av tillverkaren eller av fackpersonal som auktoriserats av denne. Före arbeten på kylmedelskretsen ska den avlastas från alla anordningar.
  Följ nationellt gällande föreskrifter gällande gasinstallationer.
  Kylmedlet får inte tappas ut eller kastas i hushållssoporna.
  → Undvik kontakt med kylmedlet.

WARNING! Risk för stötar!

Arbeten på och vattenkontakt med spänningsförande komponenter kan leda till livsfara på grund av elstötar.

• Undvik kontakt mellan vatten och spänningsförande komponenter.
  Innan du flyttar luftavfuktaren ska du stänga av den, dra ut nätkontakten och eventuellt tappa av vattnet.
• Arbeten på elektriska komponenter får endast utföras av tillverkaren eller fackpersonal som auktoriserats av denne.

5 Uppackning

Gör så här

1. Kontrollera att leveransen är komplett. Kontakta din fackhandlare vid skador eller om delar saknas.

2. Ta bort förpackningen och avfallshantera enligt lokalt gällande bestämmelser.

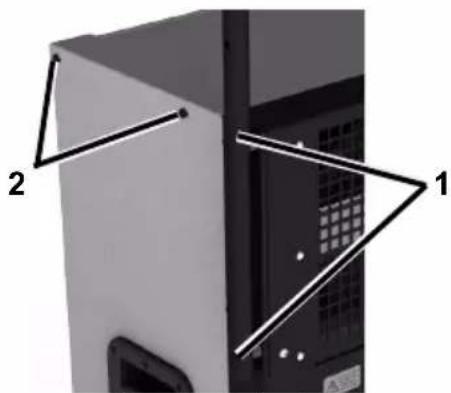

6 Montera transporthandtaget

1. Lossa och ta bort de fyra skruvarna på transporthandtaget (pos. 1).

1. Lossa och ta bort de fyra skruvarna på huset (pos. 2).

2. Justera transporthandtaget horisontellt eller vertikalt enligt önskemål.

1. Fixera transporthandtaget i önskat läge på huset med de fyra skruvarna.

2. Skruva fast de övriga fyra skruvarna i de lediga öppningarna i huset.

7 Transport och anslutning

Transport

WARNING! Klämrisk vid instabilitet!

Luf tavfuktaren ska transporteras stående och säkras så att den inte kan välta eller glida.

- Placera bara luftavfuktaren på plana och fast ytor.

WARNING! Risk för kläm- eller skärskador om du sticker in händerna i luftinsugets galler!

- T ransportera luftavfuktaren i hand- taget.

Stick inte in händerna i luftinsuget.

VAR FÖRSIKTIG! Risk för kläm- och ergonomiska skador vid transport av luftavfuktaren!

T ransportera luftavfuktaren i hand- taget.
Luftavfuktaren ska transporteras av två personer.

Gör så här

1. Kontrollera att kondensatvattnet har runnit bort.
2. Kontrollera att apparaten är avstängd och att nätkabeln dragits ut ur apparaten.
3. Transportera luftavfuktaren till användningsplatsen.

HÄNVISNING: Luften måste kunna cirkulera fritt. Täck inte över luftöppningarna. Det måste finnas ett fritt luftutrymme på minst 1 m framför luftutloppet och luftinsuget.

Anslut utloppsslangen

Det är obligatoriskt att ansluta den medföljande utloppsslangen.

OBS! Otilräckliga apparatprestanda!

P lacera inte slangänden i vattnet (risk för vattenstopp).
Böj inte utloppsslangen.
Ställ inga föremål på slangen.

Gör så här

1. Fäst utloppsslangen på utloppsstutsen på apparatens framsida.
2. Kontrollera att slutet av slangen ligger under början av slangen på utsloppsstutsen. Fallet ska vara minst 5% (5 cm/m).
3. Dra utloppsslangen från luftavfuktaren till ett avlopp eller en lämplig behållare (rekommenderad behållarvolym = 90 liter).

Elanslutning

Gör så här

1. Kontrollera att nätspänningen motsvarar anslutningsspänningen enligt de tekniska specifikationerna.
2. Kontrollera att uttaget och försörjningsnätet är tillräckligt avsäkrat.
3. Installera en FI-skyddsbrytare i fuktutrymmen resp. på byggplatser.
4. Kontrollera att nätkontakten är lämplig för uttagen i byggnaden.
5. Kontrollera att uttaget är jordat.
6. Sätt kontakten i uttaget.

8 Handhavande

HÄNVISNING: Låt luftavfuktaren vila ca 15 minuter i rätt läge innan den tas i drift efter transport och längre förvaring.

Gör så här

1. WARNING! Risk för elstötar och personskador!
   Om utloppsslangen ansluts på fel sätt kan vatten ansamlas i eller framför huset, vilket kan leda till elstötar eller medföra halkrisk. Förvissa dig om att kondensatvattnet kan rinna bort via utloppsslangen och att utloppsslangen sitter fast ordentligt i utloppsstutsen.

2. Ställ till/från-brytaren på "l".

Driften startar. Luftavfuktaren körs i kontinuerlig drift.

Stänga av

Gör så här

1. Ställ till/från-brytaren på "0".

9 Underhåll och skötsel

WARNING! Hälsorisker på grund av damm!

• Luftavfuktaren får endast rengöras i öppna utrymmen med tryckluft.
• Använd skyddsmask och skyddsglasögon.

OBS! Materiella skador!

Rengöringsmedel kan skada ytan. Använd endast milda rengöringsmedel.
Använd endast godkända original-reservdelar.

Rengöring och kontroll

Gör så här

1. Stäng av luftavfuktaren.
2. Dra ur nätkontakten.
3. Kontrollera utloppsstutsen och utloppsslangen.
4. Kontrollera luftinsuget. Om det behövs suger du rent det med t.ex. en dammsugare.
5. Anslut nätkabeln.
6. Starta luftavfuktaren vid behov.

Reservdelar och kundtjänst

Om du har frågor om luftavfuktaren eller behöver reservdelar kontaktar du din leverantör eller kundtjänst.

10 Åtgärd fel

Kontrollera följande punkter vid fel. Kontakta vid behov kundtjänst.

WARNING! Risk för förgiftningar orsakade av kylmedel, brännskador, klämskador eller elstötar under underhållsarbete!

- Reparationer och underhållsarbete får endast utföras av tillverkaren eller fackpersonal som auktoriserats av denne.

- Vid funktionsstörningar ska luftavfuktaren stängas av och säkras så att den inte kan starta igen.

Låt varma komponenter svalna innan du utför arbete på dem.

Störning

Problem	Möjlig orsak	Åtgärd
Luftavfuktaren avfuktar dåligt eller inte alls.	Luftinsuget är smutsigt/blockerat.Luftavfuktaren får för lite luft. Ett smutsigt luftinsug kan på sikt skada appara-ten.	Ta bort smuts och föremål från luftinsuget.
Luftavfuktaren är inte i drift/ fläkten och kompressorn arbetar inte.	Luftavfuktaren är avstängd.	Starta luftavfuktaren.
	Luftavfuktaren har ingen strömförsörjning.	Kontrollera strömförs-örjningen.

11 Urdrifttagning, lagring och avfallshantering

Urdrifttagning

Gör så här

1. Stäng av luftavfuktaren.
2. Dra ur nätkontakten.
3. Täck över luftavfuktaren för att skydda den mot damm.

Förvaring

VAR FÖRSIKTIG! Risk för personskador!

→ Stapla inte luftavfuktaren.
Säkra luftavfuktaren så att den inte kan tippa.

Gör så här

1. Förvara luftavfuktaren vid 0°C - +40 °C.

Avfallshantering

OBS! Material och ämnen kan utgöra risker!

Materialen ska sorteras efter materialtyp och återvinnas enligt lokalt gällande regler.
Följ lokalt gällande regler samt säkerhetsdatablad gällande avfallshantering av hjälp- och driftmaterial.

Luftavfuktaren ska inte kastas i hushållssoporna, utan avfallshanteras enligt lokalt gällande regler.

12 Intyg om EU-överensstämmelse

Intyg om EG-överenstämmelser enligt maskindirektivet 2006/42/EG bilaga II 1.A

Tillverkare: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Produkt: Luftavfuktare

Produktnr: Porta-Dry 400

Funktionsbeskrivning: Luftavfuktaren används för avfuktning av luft vid atmosfärstryck i stängda utrymmen.

Härmed förklaras att produkten motsvarar bestämmelserna i följande riktlinjer:

• 2006/42/EG Maskindirektivet
• 2014/ 30/ EU Riktlinjerna för elektromagnetisk kompatibilitet (EMC)
Följande harmoniserade standarder har använts:
• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Ansvarig med fullmakt för sammanställningen av den tekniska dokumentationen: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800
