INSTRUKCJA OBSŁUGI Porta-Dry 400 Aerial

PL Instrukcja eksploatacji 61

1. Kytke virtakytkin asentoon "0".

9 Huolto ja hoito

1 Przegląd produktów 62
2 Informacje na temat niniejszej dokumentacji techniczno-ruchowej 63
3 Opis produktu 63
4 Bezpieczeństwo 63
5 Rozpakowanie....65
6 Montaż uchwytu do transportu.... 65
7 Transport i podłączenie 65
8 Obsługa 66
9 Konserwacja i przeglądy.... 66
10 Usuwanie usterek 67
11 Wyłączenie z eksploatacji, przechowywanie i utylizacja...... 68
12 Deklaracja zgodności WE 69

1 Przegląd produktów

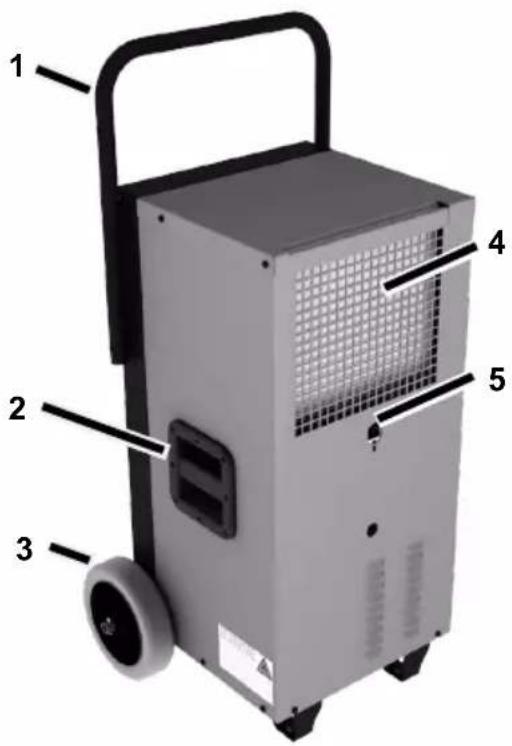

Rys. 1: Widok z przodu

Rys. 2: Widok z tyłu

1 Uchwyt do transportu
2 Uchwyt do noszenia
3 Koła
4 Powierzchnia chwytu powietrza
5 Króciec odpływu

1 Wylot powietrza
2 Włącznik / wyłącznik:
3 Licznik roboczogodzin
4 Wtyk sieciowy

$$ 0 = \text { wyłączony } $$

$$ I = \text { praca ciągła } $$

2 Informacje na temat niniejszej dokumentacji techniczno-ruchowej

Bez pisemnej zgody producenta nie wolno przedrukowywać, powielać ani rozpowszechniać niniejszej instrukcji eksploatacji.

Ważne: przed użyciem należy dokładnie zapoznać się z instrukcją. Zachować w celu przyszłego wyszukiwania informacji.

3 Opis produktu

Osuszacz powietrza reguluje wilgotność powietrza w pomieszczeniu i nadaje się do stosowania np. na budowach, w halach magazynowych lub w budynkach mieszkalnych. Powstające skropliny są odprowadzane przez wąż odpływowy. Osuszacz powietrza jest wyposażony w automatyczny układ odmrażania.

Zakres dostawy

• Osuszacz powietrza
• Instrukcja eksploatacji
• Wąż odpływowy ∅ 19 mm

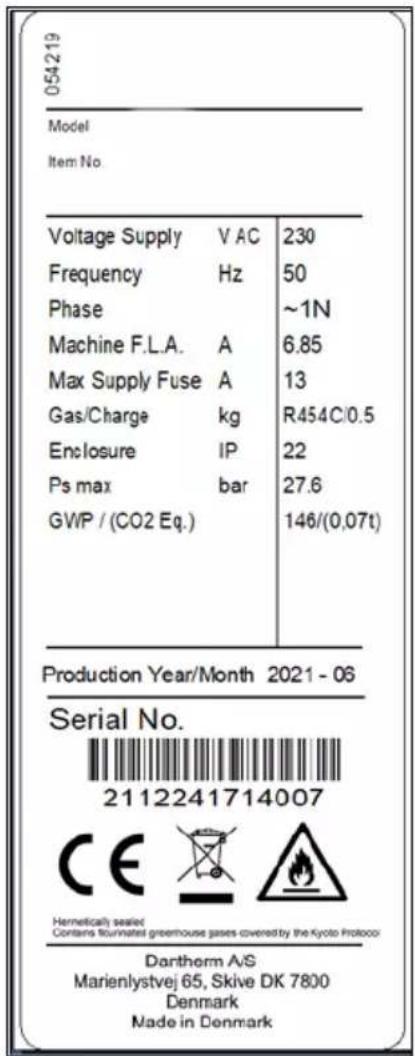

Tabliczka znamionowa

Tabliczka znamionowa znajduje się na obudowie.

4 Bezpieczeństwo

Zastosowanie zgodne z przeznaczeniem i warunki użytkowania

Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w pomieszczeniach zamkniętych, takich jak piwnice, garaże lub hale magazynowe.

Osuszacz powietrza może być eksploatowany i magazynowany tylko w pomieszczeniach o powierzchni powyżej 4 m².

Osuszacz powietrza może być stosowany tylko z uwzględnieniem danych technicznych (patrz ostatnia strona).

Nie zezwala się na korzystanie z osuszacza powietrza dzieciom bądź osobom z ograniczeniami fizycznymi, sensorycznymi lub mentalnymi.

Każdy użytkownik musi przeczytać i zrozumieć niniejszą instrukcję eksploatacji.

Przewidywalne nieprawidłowe użytkowanie

Osuszacz powietrza nie może być stosowany w następujących sytuacjach:

• W pomieszczeniach z atmosferą zagrożoną wybuchem.
• W pomieszczeniach z agresywną atmosferą (np. z powodu środków chemicznych).
• W pomieszczeniach, w których wartość pH wody jest poza zakresem od 7,0 do 7,4.
• W pomieszczeniach z solą lub cieczami o zawartości soli > 1%, np. kąpielach solankowych.
  • W strefach wilgotnych basenów.
• W pomieszczeniach z powietrzem ozonowanym, o dużym stężeniu rozpuszczalnika lub o dużym zapyleniu.

Ogólne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE! Niebezpieczeństwo wybuchu, poparzeń i zatruć z powodu czynnika chłodniczego!

W urządzeniu znajduje się bezwonny, palny czynnik chłodniczy, który, w przypadku niewłaściwego użytkowania, może spowodować wybuchy, pożar oraz obrażenia ciała i zatrucia. Obieg czynnika chłodniczego znajduje się pod ciśnieniem.

• Nie stosować żadnych przedmiotów do przyspieszania procesu roztapiania.
  Osuszacza powietrza nie przechowywać w pomieszczeniach z trwałymi źródłami zapłonu, takimi jak otwarte płomienie, włączone urządzenia gazowe lub grzejniki elektryczne.
• Nie nawiercać ani nie nadpalać osuszacza powietrza.
  Urządzenie użytkować tylko w pomieszczeniu dostatecznie wentylowanym o powierzchni większej niż 4 m².
  Wykonanie wszelkich prac przy obwodzie czynnika chłodniczego zlecać tylko producentowi lub upoważnionemu przez niego personelowi specjalistycznemu. Przed rozpoczęciem prac przy obiegu czynnika chłodniczego należy go rozprężyć w przeznaczonych do tego urządzeniach.
  Przestrzegać przepisów krajowych dotyczących instalacji gazu.
  Nie spuszczać czynnika chłodniczego ani nie utylizować z odpadami domowymi.
• Unikać kontaktu z czynnikiem chłodniczym.

OSTRZEŻENIE! Porażenie prądem elektrycznym!

Prace przy częściach przewodzących napięcie lub na których znajduje się woda mogą spowodować śmiertelnie niebezpieczne porażenia prądem elektrycznym.

Unikać kontaktu między wodą a częściami przewodzącymi napięcie.
Przed każdym przemieszczaniem urządzenia wyłączyć osuszacz powietrza, wyciągnąć wtyk sieciowy i ewentualnie spuścić wodę.

Prace przy częściach elektrycznych zlecać wyłącznie producentowi lub autoryzowanemu personelowi.

5 Rozpakowanie

Sposób postępowania

1. Sprawdzić kompletność zakresu dostawy. W przypadku uszkodzeń lub niekompletnej dostawy należy skontaktować się z dystrybutorem.

2. Zdjąć opakowanie i usunąć zgodnie z miejscowymi wymaganiami.

6 Montaż uchwytu do transportu

Odpowiednio do potrzeby uchwyt do transportu można zamontować poziomo lub pionowo.

Sposób postępowania

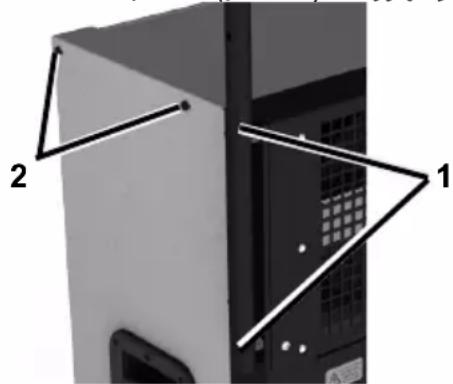

1. Wykręcić cztery śruby z uchwytu do transportu (poz. 1) i wyjąć je.

1. Wykręcić cztery śruby z korpusu (poz. 2) i wyjąć je.

2. Ustawić uchwyt do transportu poziomo lub pionowo.

1. Przymocować uchwyt do transportu czterema śrubami do korpusu w wymaganym położeniu.

2. Wkręcić pozostałe cztery śruby w wolne otwory w korpusie.

7 Transport i podłączenie

Transport

OSTRZEŻENIE! Zgniecenie wskutek utraty stateczności!

Osuszacz powietrza transportować w pozycji pionowej i zabezpieczyć przed przewracaniem lub ześlizgiwaniem.
Osuszacz powietrza ustawić na płaskim i równym podłożu.

OSTRZEŻENIE! Zgniecenie lub skaleczenie z powodu wkładania rąk w siatkę powierzchni chwytu powietrza!

Osuszacz powietrza transportować tylko za uchwyty.
- Nie wkładać kończyn w powierzchnię chwytu powietrza.

OSTROŻNIE! Niebezpieczeństwo zgniecenia lub wystąpienia uszczerbku na zdrowiu podczas transportu osuszacza powietrza!

Osuszacz powietrza transportować tylko za uchwyty.
- Transportować osuszacz powietrza w dwie osoby.

Sposób postępowania

1. Upewnić się, że skropliny zostały odprowadzone.
2. Upewnić się, że urządzenie jest wyłączone i kabel sieciowy został odłączony od niego.
3. Przetransportować osuszacz powietrza do miejsca zastosowania.

WSKAZÓWKA: Powietrze musi swobodnie cyrkulować. Nie zasłaniać otworów powietrza. Wolna przestrzeń przed wylotem powietrza i powierzchnią chwytu powietrza musi wynosić co najmniej 1 m.

Podłączanie węża odpływowego

Dostarczony wąż odpływowy musi być bezwzględnie podłączony.

UWAGA! Niewystarczająca wydajność urządzenia!

Nie wkładać końca węża w wodę (możliwe zatory wody).
Nie załamywać węża odpływowego.
Nie kłaść żadnych przedmiotów na wężu.

Sposób postępowania

1. Podłączyć wąż odpływowy z przodu urządzenia do króćca odpływowego.
2. Upewnić się, że koniec węża jest ułożony niżej niż początek węża na króćcu odpływu. Spadek co najmniej 5% (5 cm/metr).
3. Poprowadzić wąż odpływowy od osuszacza powietrza do odpływu lub odpowiedniego zbiornika (zalecana pojemność zbiornika = 90 l).

Przyłącze elektryczne

Sposób postępowania

1. Upewnić się, że napięcie sieciowe jest zgodne z napięciem przyłączeniowym podanym w danych technicznych.
2. Odpowiednio zabezpieczyć gniazdo i sieć zasilającą.
3. W pomieszczeniach wilgotnych lub na placach budowy należy zainstalować wyłącznik różnicowo-prądowy.
4. Upewnić się, że wtyk sieciowy jest odpowiedni do gniazda budynku.
5. Upewnić się, że używane gniazdo jest uziemione.
6. Wetknąć wtyk sieciowy do gniazda.

8 Obsługa

Osuszanie pomieszczenia

WSKAZÓWKA: przed uruchomieniem, po transporcie i po dłuższym przechowywaniu pozostawić osuszacz powietrza na ok. 15 minut w jego ostatecznej pozycji.

Sposób postępowania

1. OSTRZEŻENIE!

Niebezpieczeństwo porażenia prądem i odniesienia obrażeń!

Nieprawidłowo podłączony wąż spustowy może spowodować gromadzenie się wody w korpusie lub przed nim i tym samym prowadzić do niebezpieczeństwa porażenia prądem lub poślizgnięcia się.

Upewnić się, że skropliny mogą spływać przez wąż odpływowy, który musi być mocno osadzony na króćcu odpływowym.

1. Ustawić włącznik / wyłącznik w pozycji „I”.

Rozpoczyna się praca. Osuszacz powietrza pracuje w trybie ciągłym.

Wyłączanie

Sposób postępowania

1. Ustawić włącznik / wyłącznik w pozycji „0”.

9 Konserwacja i przeglądy

OSTRZEŻENIE! Dolegliwości zdrowotne z powodu pyłu!

Osuszacz powietrza należy czyścić sprężonym powietrzem tylko w otwartym otoczeniu.
Nosić maskę ochronną i okulary ochronne.

UWAGA! Szkody rzeczowe!

Środki do czyszczenia nie mogą spowodować uszkodzeń powierzchni. Stosować tylko łago-dne środki do czyszczenia.
Używać tylko dopuszczonych oryginalnych części zamiennych.

Czyszczenie i kontrole

Sposób postępowania

1. Wyłączyć osuszacz powietrza.
2. Wyciągnąć wtyk z gniazda sieciowego.
3. Sprawdzić króciec odpływu i wąż odpływowy.
4. Sprawdzić powierzchnię chwytu powietrza. W razie potrzeby oczyścić np. odkurzaczem.
5. Podłączyć kabel sieciowy.
6. W razie potrzeby włączyć osuszacz powietrza.

Części zamienne i serwis

W razie pytań dotyczących osuszacza powietrza lub jeżeli potrzebne są części zamienne, należy skontaktować się z autoryzowanym dystrybutorem lub serwisem.

10 Usuwanie usterek

W przypadku usterek sprawdzić poniższe punkty. W razie potrzeby skontaktować się z serwisem.

OSTRZEŻENIE! Zatrucia czynnikiem chłodniczym, oparzenia, zgniecenia lub porażenia prądem elektrycznym podczas prac konserwacyjnych!

→ Naprawy lub remonty zlecać wyłącznie producentowi lub autoryzowanemu personelowi.
W przypadku usterek działania osuszacz powietrza należy wyłączyć i zabezpieczyć go przed ponownym włączeniem.
Przed przystąpieniem do prac przy rozgrzanych częściach należy odczekać do ich schłodzenia.

Usterki

Problem	Możliwa przyczyna	Środki zaradcze
Osuszacz powietrza ma słabą moc osuszania lub nie osusza w ogóle.	Powierzchnia chwytu powietrza jest zanieczyszczona lub zablokowana. Osuszacz powietrza otrzymuje za mało powietrza.Zanieczyszczona powierzchnia chwytu powietrza może spowodować trwałe uszkodzenia urządzenia.	Usunąć zanieczyszczenia lub przedmiotyz powierzchni chwytu powietrza.
Osuszacz powietrza nie pracuje, wentylator i sprężarka nie działają.	Osuszacz powietrza jest wyłączony.	Włączyć osuszacz powietrza.
	Brak zasilania energią elektryczną osuszacza powietrza.	Sprawdzić zasilanie energią elektryczną.

11 Wyłączenie z eksploatacji, przechowywanie i utylizacja

Wyłączenie z eksploatacji

Sposób postępowania

1. Wyłączyć osuszacz powietrza.
2. Wyciągnąć wtyk z gniazda sieciowego.
3. Ostonić osuszacz powietrza płachta, aby chronić go przed pyłem.

Składowanie

OSTROŻNIE! Obrażenia!

Nie układać osuszaczy powietrza w stosy.
Zabezpieczyć osuszacza powietrza przed przechylaniem.

Sposób postępowania

1. Osuszacz powietrza przechowywać w temperaturze od 0 °C do +40 °C.

Utylizacja

UWAGA! Zagrożenie przez materiały i substancje!

• Materiały segregować i przekazywać do recyklingu zgodnie z lokalnymi przepisami.
  Podczas utylizacji materiałów pomocniczych i eksploatacyjnych należy przestrzegać przepisów i informacji zawartych w kartach charakterystyki.

Osuszacza powietrza nie usuwać wraz z odpadami domowymi, lecz zgodnie z przepisami ustawowymi.

12 Deklaracja zgodności WE

Deklaracja zgodności WE w rozumieniu dyrektywy maszynowej

2006/42/WE załącznik II 1.A

Producent: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Produkt: Osuszacz powietrza

Nr produktu: Porta-Dry 400

Opis działania: Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w zamkniętych pomieszczeniach.

Jednoznacznie oświadcza się, że produkt spełnia wszystkie właściwe postanowienia następujących obowiązujących dyrektyw:

• 2006/42/WE Dyrektywa maszynowa
- 2014/ 30/ EU Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Zastosowano następujące normy zharmonizowane:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Pełnomocnik do opracowania dokumentacji technicznej: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK dnia 21.07.2022
