AD 110 - Osuszacz Aerial - Bezpłatna instrukcja obsługi

Typ produktu	Osuszacz ścienny
Marka	Aerial
Model	AD 110
Zasilanie	230 V / 50 Hz / 350 W
Prąd znamionowy	1,5 A
Czynnik chłodniczy	R1234yf (0,14 kg), GWP 4
Stopień ochrony	IP44
Minimalna powierzchnia pomieszczenia	4 m²
Zakres temperatury pracy	1 °C do 34 °C
Montaż	Ścienny z dołączonym uchwytem
Odpływ	Wąż odpływowy z wbudowaną pompą
Maksymalna wysokość tłoczenia	3 m
Typ higrostatu	Regulowany (0 do pracy ciągłej)
Automatyczne odszranianie	Tak
Filtr powietrza	Myty, wymienny
Funkcje wyświetlacza	Temperatura otoczenia, wilgotność, godziny pracy
Diody kontrolne	Osiągnięta wilgotność, trwa osuszanie, temperatura poza zakresem, awaria
Dołączone akcesoria	Uchwyt ścienny, zestaw montażowy, wąż odpływowy
Konserwacja	Czyszczenie filtra i tacki ociekowej, użycie sprężonego powietrza
Temperatura przechowywania	0 °C do +40 °C
Waga przybliżona	15 kg (szacunkowo)
Wymiary (L × H × P) przybliżone	40 × 60 × 30 cm

Często zadawane pytania - AD 110 Aerial

Jak zainstalować osuszacz Aerial AD 110?

Osuszacz jest przeznaczony do montażu ściennego. Użyj dołączonego uchwytu ściennego i zestawu montażowego. Wywierć dwa otwory o średnicy 8 mm, przymocuj uchwyt za pomocą poziomicy, zawieś urządzenie i przykręć je do uchwytu. Pozostaw wolną przestrzeń co najmniej 100 cm przed wylotem powietrza i filtrem.

Jak podłączyć wąż odpływowy?

Przymocuj wąż odpływowy (12 x 2 mm) do złączki z tyłu urządzenia za pomocą opaski zaciskowej. Poprowadź go do odpływu na maksymalnej wysokości 3 m. Nie zginaj węża i nie kładź na nim przedmiotów.

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź, czy higrostat nie jest ustawiony na «0» i czy rzeczywista wilgotność otoczenia jest wyższa od zadanej. Upewnij się, że urządzenie jest podłączone i gniazdko jest zasilane. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak wyczyścić filtr powietrza?

Wyłącz urządzenie i odłącz je od zasilania. Wyjmij filtr i wyczyść go odkurzaczem lub łagodną wodą z mydłem. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. W razie potrzeby wymień na oryginalny filtr.

Co oznacza migająca czerwona dioda?

Miganie oznacza awarię pompy. Sprawdź, czy wąż odpływowy nie jest zatkany. Po naprawie pompa uruchomi się automatycznie. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak interpretować wyświetlane kody błędów?

Błąd E1: temperatura otoczenia < 1°C lub > 34°C. Urządzenie uruchomi się ponownie, gdy temperatura powróci do zakresu 5°C–30°C. Błąd E2: awaria układu chłodzenia. Wyłącz i włącz urządzenie ponownie.

Jakie są zalecane przeglądy okresowe?

Regularnie czyść filtr powietrza i tackę ociekową. Sprawdzaj wąż odpływowy raz w miesiącu. Raz w roku przedmuchaj wnętrze sprężonym powietrzem po odłączeniu urządzenia.

Czy mogę używać urządzenia w łazience?

Nie, urządzenie nie jest przeznaczone do pomieszczeń o agresywnej atmosferze lub wysokiej zawartości soli. Należy używać go wyłącznie w zamkniętych pomieszczeniach o powierzchni powyżej 4 m², bez ryzyka wybuchu ani chemikaliów.

Jak wyłączyć i przechowywać urządzenie?

Ustaw higrostat na «0», odłącz wtyczkę, przykryj urządzenie szmatką, aby chronić je przed kurzem. Przechowuj w pozycji pionowej w temperaturze od 0°C do +40°C. Nie układaj więcej niż dwóch osuszaczy jeden na drugim.

Gdzie znaleźć części zamienne?

Używaj wyłącznie oryginalnych części AERIAL. Skontaktuj się z autoryzowanym sprzedawcą lub serwisem AERIAL w celu zamówienia. Używaj tylko oryginalnych filtrów, aby zapewnić wydajność.

INSTRUKCJA OBSŁUGI AD 110 Aerial

PL Instrukcja eksploatacji 74

1 Przegląd produktów....74
2 Przegląd panelu sterowania....76
3 Przegląd mocowania ściennego....77
4 Informacje na temat niniejszej dokumentacji techniczno-ruchowej 77
5 Opis produktu 77
6 Bezpieczeństwo 78
7 Rozpakowanie....79
8 Transport i podłączenie....79
9 Obsługa 80
10 Konserwacja i przeglądy 80
11 Usuwanie usterek 81
12 Wyłączenie z eksploatacji, przechowywanie i utylizacja.... 83
13 Deklaracja zgodności WE 84

1 Przegląd produktów

AERIAL® 1 2 3

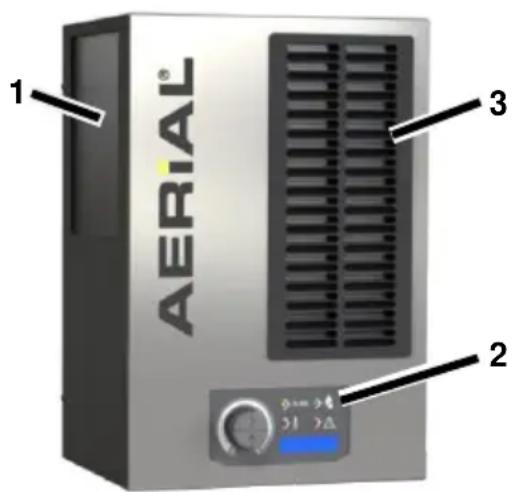

Rys. 1: Widok z przodu

1	Powierzchnia zasysania powietrza z filtrem
2	Panel sterowania
3	Wylot powietrza

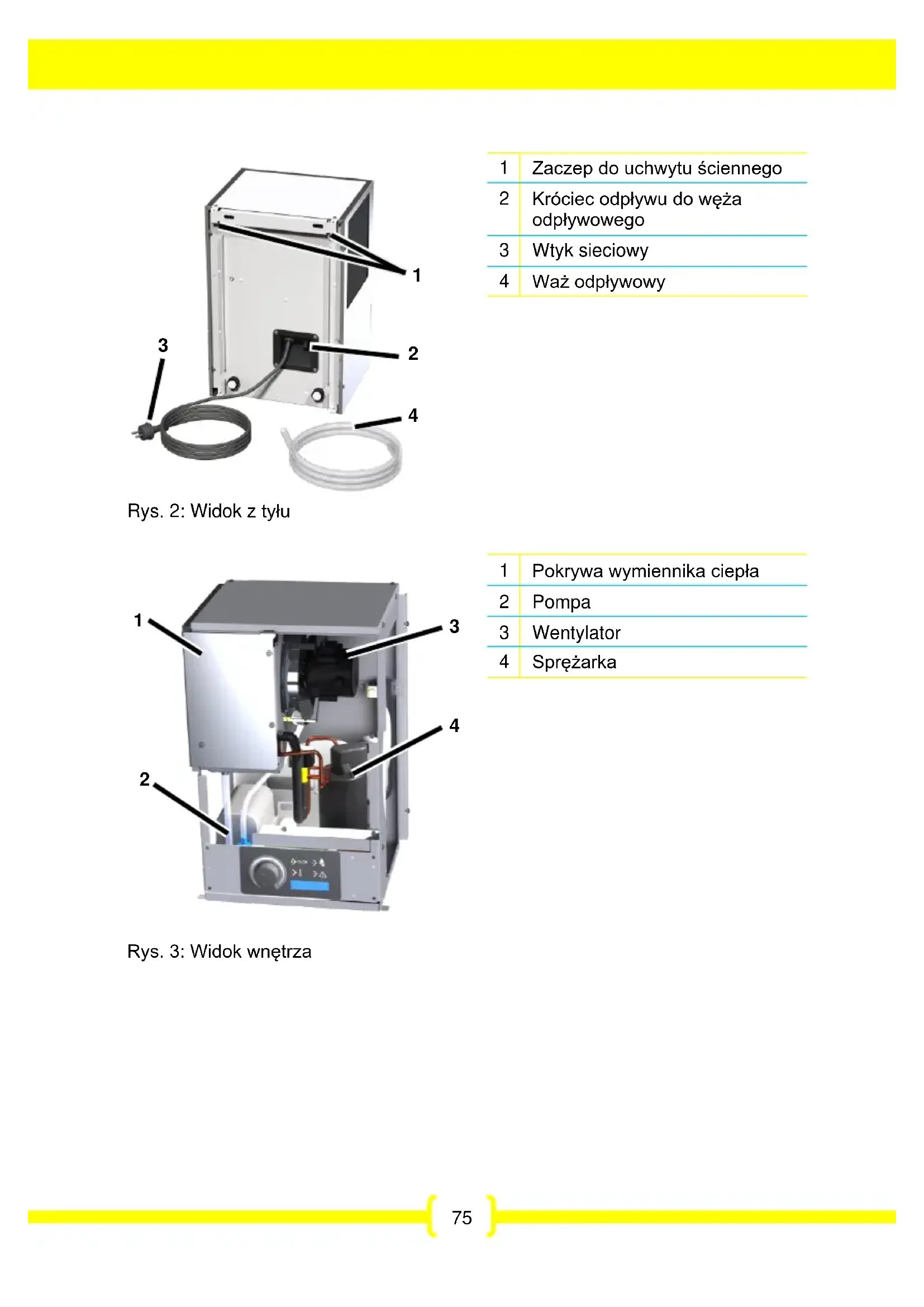

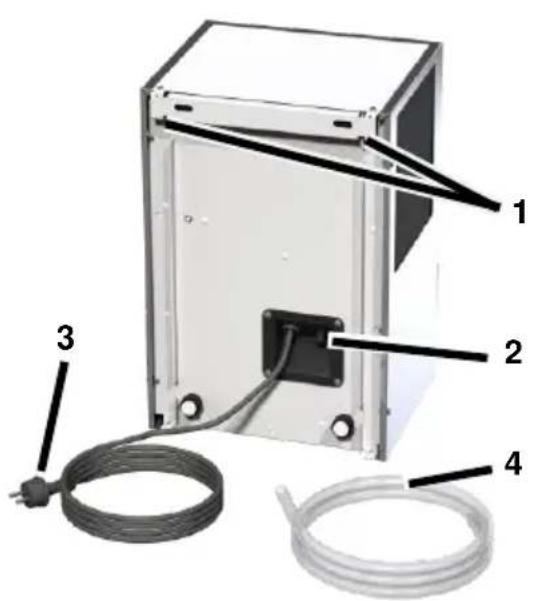

Rys. 2: Widok z tyłu

1	Zaczep do uchwytu ściennego
2	Króciec odpływu do węża odpływowego
3	Wtyk sieciowy
4	Waż odpływowy

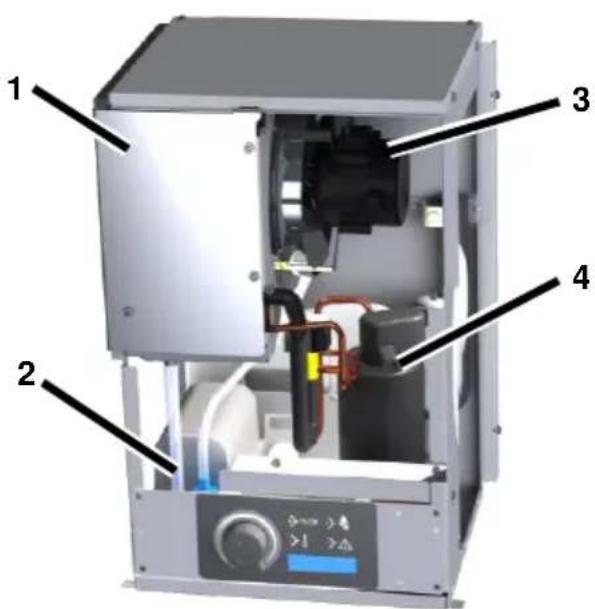

Rys. 3: Widok wnętrza

1	Pokrywa wymiennika ciepła
2	Pompa
3	Wentylator
4	Sprężarka

2 Przegląd panelu sterowania

1 Cont 2 % OK 3 20°C/60% OFF 1234.5h 4 5

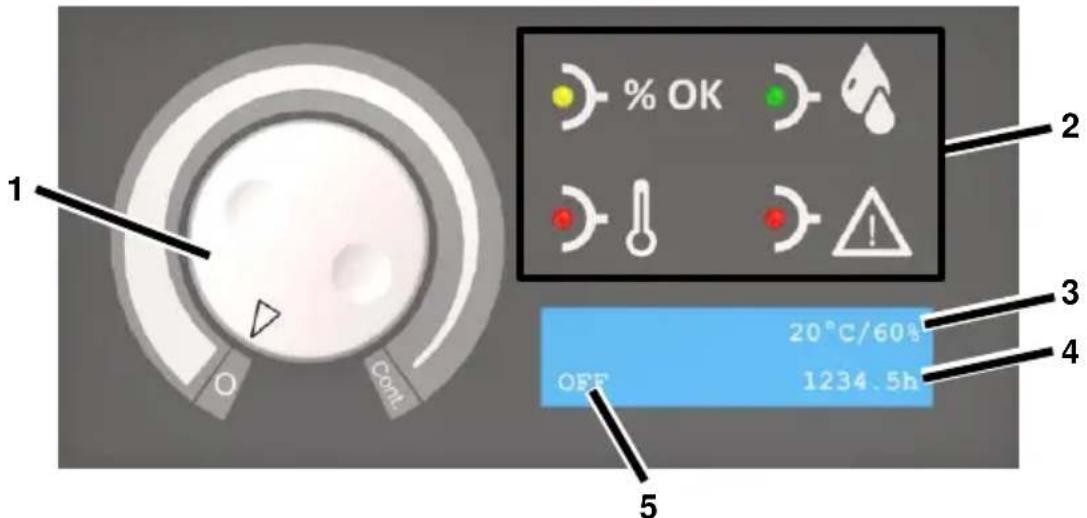

Rys. 4: Przegląd panelu sterowania

1	Higrostat: 0 = wyłączonyCont. = praca ciągła	4	Roboczogodziny
2	Lampki sygnalizacyjne	5	Stan pracy /Zadana wilgotność w pomieszczeniu
3	Rzeczywista temperatura pomieszczenia /Rzeczywista wilgotność w pomieszczeniu

Lampka sygnalizacyjna	Stan	Znaczenie
	Świeci	Osiągnięta zadana wilgotność w pomieszczeniu
	Świeci	Pomieszczenie jest osuszane
	Świeci	Temperatura otoczenia < 1 °C lub >34 °C
	Świeci	Usterka
	Miga	Usterka pompy. Po usunięciu usterki pompa automatycznie ponownie rusza.

3 Przegląd mocowania ściennego

100 21 6 1 φ8 2 ne w cm

3 10 60

Dane w cm

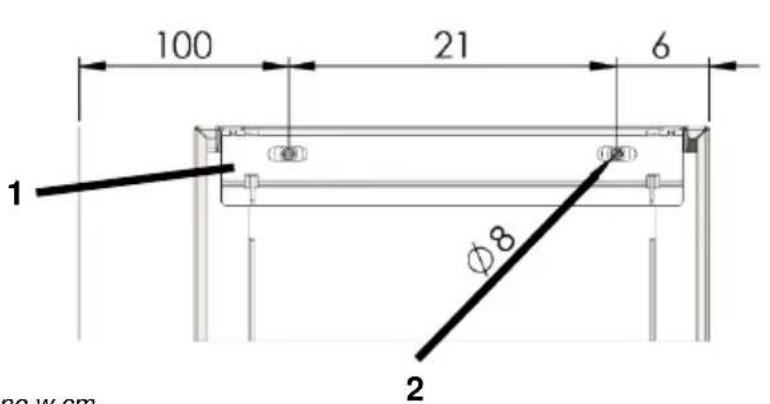

Rys. 5: Przegląd mocowania ściennego

1	Uchwyt ścienny	3	Górna krawędź uchwytu ściennego
2	Średnica otworu = 8 mm (2 szt.)

4 Informacje na temat niniejszej dokumentacji techniczno-ruchowej

Bez pisemnej zgody producenta nie wolno przedrukowywać, powielać ani rozpowszechniać niniejszej instrukcji eksploatacji.

Ważne: przed użyciem należy dokładnie zapoznać się z instrukcją. Zachować w celu przyszłego wyszukiwania informacji.

5 Opis produktu

Osuszacz powietrza reguluje wilgotność powietrza w pomieszczeniu. Powstające skropliny są odpompowywane przez wąż odpływowy. Osuszacz powietrza jest wyposażony w automatyczny układ odmrażania. Osuszacz powietrza jest wyposażony w mocowanie ścienne.

Zakres dostawy

• Osuszacz powietrza
• Instrukcja eksploatacji
• Uchwyt ścienny
• Uniwersalny zestaw montażowy do mocowania na ścianie
• Waż odpływowy 12 x 2 mm z opaską zaciskową węża

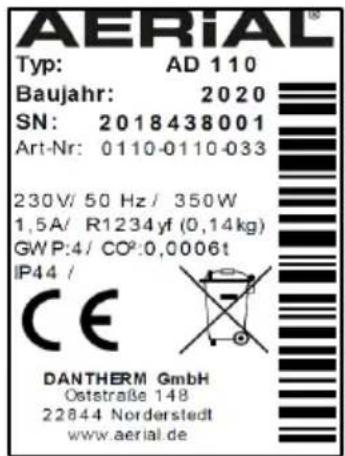

Tabliczka znamionowa

AERIAL® Typ: AD 110 Baujahr: 2020 SN: 2018438001 Art-Nr: 0110-0110-033 230V/50 Hz / 350W 1,5A/ R1234 yf (0,14kg) GWP:4/ CO²:0,0006t IP44 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Tabliczka znamionowa znajduje się na obudowie.

6 Bezpieczeństwo

Zastosowanie zgodne z przeznaczeniem i warunki użytkowania

Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w pomieszczeniach zamkniętych, takich jak piwnice, garaże lub hale magazynowe i jest przeznaczony do montażu na ścianie.

Osuszacz powietrza może być ustawiany, eksploatowany i magazynowany tylko w pomieszczeniach o powierzchni powyżej 4 m².

Osuszacz powietrza może być stosowany tylko z uwzględnieniem danych technicznych (patrz ostatnia strona).

Nie zezwala się na korzystanie z osuszacza powietrza dzieciom bądź osobom z ograniczeniami fizycznymi, sensorycznymi lub mentalnymi.

Każdy użytkownik musi przeczytać i zrozumieć niniejszą instrukcję eksploatacji.

Przewidywalne nieprawidłowe użytkowanie

Osuszacz powietrza nie może być stosowany w następujących sytuacjach:

• W pomieszczeniach z atmosferą zagrożoną wybuchem.
• W pomieszczeniach z agresywną atmosferą (np. z powodu środków chemicznych).
• W pomieszczeniach, w których wartość pH wody jest poza zakresem od 7,0 do 7,4.
• W pomieszczeniach z solą lub cieczami o zawartości soli > 1%, np. kąpielach solankowych.
• W pomieszczeniach z powietrzem ozonowanym, o dużym stężeniu

rozpuszczalnika lub o dużym zapyleniu.

Ogólne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE! Niebezpieczeństwo wybuchu, poparzeń i zatruć z powodu czynnika chłodniczego!

W urządzeniu znajduje się bezwonny, palny czynnik chłodniczy, który, w przypadku niewłaściwego użytkowania, może spowodować wybuchy, pożar oraz obrażenia ciała i zatrucia. Obieg czynnika chłodniczego znajduje się pod ciśnieniem.

Nie stosować żadnych przedmiotów do przyspieszania procesu roztapiania.
Osuszacza powietrza nie przechowywać w pomieszczeniach z trwałymi źródłami zapłonu, takimi jak otwarte płomienie, włączone urządzenia gazowe lub grzejniki elektryczne.
- Nie nawiercać ani nie nadpalać osuszacza powietrza.
Urządzenie użytkować tylko w pomieszczeniu dostatecznie wentylowanym o powierzchni większej niż 4 m².
Wykonanie wszelkich prac przy obwodzie czynnika chłodniczego zlecać tylko producentowi lub upoważnionemu przez niego personelowi specjalistycznemu. Przed rozpoczęciem prac przy obiegu czynnika chłodniczego należy go rozprężić w przeznaczonych do tego urządzeniach.
Przestrzegać przepisów krajowych dotyczących instalacji gazu.
- Nie spuszczac czynnika chłodniczego ani nie utylizować z odpadami domowymi.
Unikać kontaktu z czynnikiem chłodniczym.

OSTRZEŻENIE! Porażenie prądem elektrycznym!

Prace przy częściach przewodzących napięcie lub na których znajduje się woda mogą spowodować śmiertelnie niebezpieczne porażenia prądem elektrycznym.

Unikać kontaktu między wodą a częściami przewodzącymi napięcie.
- Każdorazowo przed zmianą miejsca ustawienia urządzenia należy wyłączyć osuszacz powietrza i wyciągnąć wtyk z gniazda sieciowego.
Prace przy częściach elektrycznych zlecać wyłącznie producentowi lub autoryzowanemu personelowi.

7 Rozpakowanie

Sposób postępowania

1. Sprawdzić kompletność zakresu dostawy. W przypadku uszkodzeń lub niekompletnej dostawy należy skontaktować się z dystrybutorem.
2. Zdjąć opakowanie i usunąć zgodnie z miejscowymi wymaganiami.

8 Transport i podłączenie

Transport

OSTRZEŻENIE! Zgniecenie wskutek utraty stateczności!

• Osuszacz powietrza transportować w pozycji pionowej i zabezpieczyć przed przewracaniem lub ześlizgiwaniem.
  Osuszacz powietrza ustawić na płaskim i równym podłożu.

OSTRZEŻENIE! Niebezpieczeństwo ran ciętych i zmiażdzeń wskutek niewłaściwego transportu

Nie wkładać rąk w otwory takie jak filtr powietrza.

Transportować osuszacz powietrza w dwie osoby, używając odpowiednich przyrządów do podnoszenia i środków transportu.

Sposób postępowania

1. Upewnić się, że wąż odpływowy i kabel sieciowy zostały odłączone od urządzenia.
2. Przetransportować osuszacz powietrza do miejsca zastosowania.

Montaż osuszacza powietrza

OSTRZEŻENIE! Upadek osuszacza powietrza wskutek nieprawidłowego montażu!

Używać tylko uchwytu ściennego i uniwersalnego zestawu montażowego dostarczonego razem z urządzeniem.
Montować osuszacz powietrza w dwie osoby.
Upewnić się, że ściana jest wystarczająco stabilna i nośna.

Wymagania

Powietrze musi swobodnie cyrkulować. Nie zasłaniać otworów powietrza. Wolna przestrzeń przed wylotem powietrza a filtrem powietrza musi wynosić co najmniej 100 cm.

Nad uchwytem ściennym musi być zapewniony odstęp co najmniej 10 cm od innych elementów, aby umożliwiać zawieszenie urządzenia.

Pod uchwytem ściennym musi być zapewniony odstęp co najmniej 60 cm od innych elementów.

Sposób postępowania

1. Wykręcić i przechować dwie śruby, którymi uchwyt ścienny jest wstępnie zamocowany do urządzenia.
2. Używając poziomnicy poziomo wyrównać uchwyt ścienny i zamocować do ściany za pomocą

uniwersalnego zestawu montażowego zgodnie z ilustracją 5. Średnica otworu = 8 mm.

1. Zawiesić osuszacz powietrza za zaczep w uchwycie ściennym.
2. Używając dwóch śrub wykręconych w pierwszej operacji przykręcić osuszacz powietrza do uchwytu ściennego, aby zabezpieczyć go przed spadnięciem.

Podłączanie węża odpływowego

UWAGA! Niewystarczająca wydajność urządzenia!

Nie załamywać węża odpływowego.
Nie kłaść żadnych przedmiotów na wężu.

Sposób postępowania

1. Zamocować wąż odpływowy na tylnej ściance urządzenia do króćca odpływowego i zabezpieczyć opaską zaciskową węża.
2. Poprowadzić wąż odpływowy od osuszacza powietrza do odpływu (maksymalna różnica wysokości 3 m).

Przyłącze elektryczne

Sposób postępowania

1. Upewnić się, że napięcie sieciowe jest zgodne z napięciem przyłączeniowym podanym w danych technicznych.
2. Odpowiednio zabezpieczyć gniazdo i sieć zasilającą.
3. W pomieszczeniach wilgotnych lub na placach budowy należy zainstalować wyłącznik różnicowo-prądowy.
4. Upewnić się, że wtyk sieciowy jest odpowiedni do gniazda budynku.
5. Upewnić się, że używane gniazdo jest uziemione.
6. Wetknąć wtyk sieciowy do gniazda.

9 Obsługa

Osuszanie pomieszczenia

WSKAZÓWKA: przed uruchomieniem, po transporcie i po dłuższym przechowywaniu pozostawić osuszacz powietrza na ok. 15 minut w jego ostatecznej pozycji.

Sposób postępowania

1. Upewnić się, że skropliny mogą spływać przez wąż odpływowy.
2. Obracać higrostat z pozycji „0” w kierunku „Cont”. Ustawić higrostatem wymaganą wilgotność. Osuszacz powietrza uruchamia się tylko wtedy, gdy rzeczywista wilgotność w pomieszczeniu jest większa niż zadana wilgotność w pomieszczeniu.

Lampka świeci. Rozpoczyna się praca. Osuszacz powietrza pracuje do osiągnięcia zadanej wilgotności w pomieszczeniu, po czym praca zostaje wstrzymana. Jeżeli higrostat jest ustawiony w pozycji „Cont”, osuszacz powietrza pracuje ciągle.

Wyłączanie

Sposób postępowania

1. Ustawić higrostat w położeniu „0”.

10 Konserwacja i przeglądy

OSTRZEŻENIE! Dolegliwości zdrowotne z powodu pyłu!

Osuszacz powietrza należy czyścić sprężonym powietrzem tylko w otwartym otoczeniu.
Nosić maskę ochronną i okulary ochronne.

OSTRZEŻENIE! Niebezpieczeństwo obrażeń przez obracający się wentylator.

Przed otwarciem osłony obudowy:

Odłączyć wtyk sieciowy i odczekać co najmniej 15 s.
Upewnić się, że wentylator jest nieruchomy.

OSTROŻNIE! Niebezpieczeństwo poparzenia przez gorące przewody!

Niektóre przewody we wnętrzu obudowy mogą być gorące i powodować lekkie oparzenia.

Odczekać do wystarczającego wystygnięcia przewodów.

UWAGA! Szkody rzeczowe!

Środki do czyszczenia nie mogą spowodować uszkodzeń powierzchni. Stosować tylko łagodne środki do czyszczenia.
→ Używać tylko dopuszczonych oryginalnych części zamiennych.

Czyszczenie i kontrole

Sposób postępowania

1. Wyłączyć osuszacz powietrza.
2. Wyciągnąć wtyk z gniazda sieciowego.
3. Wyjąć filtr powietrza i wyczyścić (np. odkurzaczem) lub wymienić.
4. Sprawdzić króciec odpływu i wąż odpływowy.
5. Włożyć nowy lub oczyszczony filtr. Stosować wyłącznie oryginalne filtry.
6. Odkręcić śruby boków obudowy i pokrywy, a następnie zdjąć obudowę.

1. Odkręcić śruby pokrywy wymiennika ciepła i zdjąć pokrywę.

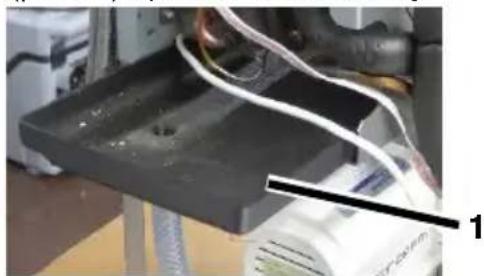

2. Nieco wyciągnąć wannę ociekową (poz. 1) i przetrzeć szmatką.

1. Z powrotem wsunąć wannę ociekowa.

2. OSTRZEŻENIE! Porażenie prądem elektrycznym spowodowane wyciekiem skroplin! Po czyszczeniu wanny ociekowej upewnić się, że wąż odpływowy (poz. 2) jest wetknięty w otwór pompy.

1. Ostrożnie przedmuchać urządzenie sprężonym powietrzem. Zwrócić uwagę na to, aby wyczyścić wszystkie podzespoły.
2. Zamontować pokrywę wymiennika ciepła.
3. Zamontować obudowę.
4. Podłączyć kabel sieciowy.

Części zamienne i serwis

W razie pytań dotyczących osuszacza powietrza lub jeżeli potrzebne są części zamienne, należy skontaktować się z autoryzowanym dystrybutorem lub serwisem AERIAL.

11 Usuwanie usterek

W przypadku usterek sprawdzić poniższe punkty. W razie potrzeby skontaktować się z serwisem AERIAL.

OSTRZEŻENIE! Zatrucia czynnikiem chłodniczym, oparzenia, zgniecenia lub porażenia prądem elektrycznym podczas prac konserwacyjnych!

- Naprawy lub remonty zlecać wyłącznie producentowi lub autoryzowanemu personelowi.

W przypadku usterek działania osuszacz powietrza należy wyłączyć i zabezpieczyć go przed ponownym włączeniem.

Przed przystąpieniem do prac przy rozgrzanych częściach należy odczekać do ich schłodzenia.

Komunikaty błędów

Komunikat na wyświetlaczu	Możliwa przyczyna	Środki zaradcze
Error E1<Room temp>	Temperatura otoczenia < 1 °C lub >34 °C	Urządzenie uruchamia się samoczynnie ponownie, kiedy temperatura wyniesie znowu >5 °C lub < 30 °C.
Error E2<cooling system>	Bład układu chłodzenia	Wyłączyć osuszacz powietrza i ponownie ustawić wymaganą wilgotność w pomieszczeniu.

Usterki

Problem	Możliwa przyczyna	Środki zaradcze
Osuszacz powietrza ma słabą moc osuszania lub nie osusza w ogóle.	Filtr powietrza jest zanieczyszczony.Osuszacz powietrza otrzymuje za mało powietrza.Zanieczyszczone filtry mogą spowodować trwałe uszkodzenia urządzenia.	Oczyścić filtr, w razie potrzeby wymienić.
Osuszacz powietrza nie pracuje, wentylator i sprężarka nie działają.	Osuszacz powietrza jest wyłączony.	Włączyć osuszacz powietrza.
	Brak zasilania energią elektryczną osuszacza powietrza.	Sprawdzić zasilanie energią elektryczną.
Usterka pompy	Pompa jest zablokowana, np. ponieważ woda nie może odpływać przez wąż odpływowy.	Sprawdzić wąż odpływowy.
	Uszkodzona pompa.	Skontaktować się z serwisem firmy AERIAL.

12 Wyłączenie z eksploatacji, przechowywanie i utylizacja

Wyłączenie z eksploatacji

Sposób postępowania

1. Wyłączyć osuszacz powietrza.
2. Wyciągnąć wtyk z gniazda sieciowego.
3. Ostonić osuszacz powietrza płachta, aby chronić go przed pyłem.

Składowanie

OSTROŻNIE! Obrażenia!

Nie ustawiać na sobie więcej niż dwóch osuszaczy powietrza.
Zabezpieczyć osuszacza powietrza przed przechylaniem.

Sposób postępowania

1. Osuszacz powietrza przechowywać w temperaturze od 0 °C do +40 °C.

Utylizacja

UWAGA! Zagrożenie przez materiały i substancje

• Materiały segregować i przekazywać do recyklingu zgodnie z lokalnymi przepisami.
  Podczas utylizacji materiałów pomocniczych i eksploatacyjnych należy przestrzegać przepisów i informacji zawartych w kartach charakterystyki.

Osuszacza powietrza nie usuwać wraz z odpadami domowymi, lecz zgodnie z przepisami ustawowymi.

13 Deklaracja zgodności WE

Deklaracja zgodności WE w rozumieniu dyrektywy maszynowej

2006/42/WE załącznik II 1.A

Produkt: Osuszacz powietrza

Nr produktu: AD110

Opis działania: Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w zamkniętych pomieszczeniach.

Jednoznacznie oświadcza się, że produkt spełnia wszystkie właściwe postanowienia następujących obowiązujących dyrektyw:

• 2006/42/WE Dyrektywa maszynowa
- 2014/ 30/ EU Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Zastosowano następujące normy zharmonizowane:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Pełnomocnik do opracowania dokumentacji technicznej: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt dnia 30.03.2020

IX. PT - MANUAL DE INSTRUÇÕES
