AD 110 - Avfukter Aerial - Gratis bruksanvisning og manual

Produkttype	Veggavfukter
Merke	Aerial
Modell	AD 110
Strømforsyning	230 V / 50 Hz / 350 W
Nominell strøm	1,5 A
Kjølemiddel	R1234yf (0,14 kg), GWP 4
Beskyttelse	IP44
Minimum romareal	4 m²
Driftstemperaturområde	1 °C til 34 °C
Montasje	Veggmontering med medfølgende brakett
Tømming	Tømmerør med integrert pumpe
Maksimalt løftehøyde	3 m
Hygrostattype	Justerbar (0 til kontinuerlig drift)
Automatisk avriming	Ja
Luftfilter	Vaskbart, utskiftbart
Displayfunksjoner	Romtemperatur, fuktighet, driftstimer
Indikatorlys	Fuktighet oppnådd, avfukting pågår, temperatur utenfor område, feilfunksjon
Medfølgende tilbehør	Veggbrakett, monteringssett, tømmerør
Vedlikehold	Rensing av filter og dryppbrett, bruk av trykkluft
Lagringstemperatur	0 °C til +40 °C
Omtrentlig vekt	15 kg (estimert)
Omtrentlige mål (B × H × D)	40 × 60 × 30 cm (estimert)

Ofte stilte spørsmål - AD 110 Aerial

Hvordan installere Aerial AD 110 avfukteren?

Avfukteren er designet for veggmontering. Bruk den medfølgende veggbraketten og monteringssettet. Bor to 8 mm hull, fest braketten med et vater, heng apparatet på braketten og skru det fast. La det være minst 100 cm fri plass foran luftutløpet og filteret.

Hvordan koble til tømmerøret?

Fest tømmerøret (12 x 2 mm) til tilkoblingen på baksiden av apparatet med slangeklemmen. Før det til et avløp med maksimal høyde på 3 m. Ikke bøy røret og plasser ikke gjenstander på det.

Hva gjør jeg hvis apparatet ikke starter?

Sjekk at hygrostaten ikke står på "0" og at den faktiske romfuktigheten er høyere enn innstilt verdi. Forsikre deg om at apparatet er tilkoblet og at stikkontakten har strøm. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjøre luftfilteret?

Slå av apparatet og koble det fra. Ta ut filteret og rengjør det med en støvsuger eller i lunkent såpevann. La det tørke helt før du setter det tilbake. Skift det om nødvendig med et originalt filter.

Hva betyr det blinkende røde lyset?

Blinkingen indikerer en funksjonsfeil på pumpen. Sjekk at tømmerøret ikke er blokkert. Etter reparasjon starter pumpen automatisk på nytt. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan tolke feilkodene som vises?

Feil E1: romtemperatur < 1 °C eller > 34 °C. Apparatet starter på nytt når temperaturen kommer tilbake mellom 5 °C og 30 °C. Feil E2: svikt i kjølesystemet. Slå av og på apparatet.

Hvilke periodiske vedlikehold anbefales?

Rengjør jevnlig luftfilteret og dryppbrettet. Sjekk tømmerøret en gang i måneden. En gang i året, blås innsiden med trykkluft etter at apparatet er frakoblet.

Kan jeg bruke apparatet på badet?

Nei, apparatet er ikke designet for rom med aggressiv atmosfære eller høyt saltinnhold. Det skal kun brukes i lukkede rom større enn 4 m², uten eksplosjonsrisiko eller kjemikalier.

Hvordan slå av og oppbevare apparatet?

Sett hygrostaten på "0", koble fra støpselet, dekk apparatet med en klut for å beskytte det mot støv. Oppbevar det stående mellom 0 °C og +40 °C. Ikke stable mer enn to avfuktere.

Hvor finner jeg reservedeler?

Bruk kun originale AERIAL-deler. Kontakt en autorisert forhandler eller AERIAL kundeservice for bestilling. Bruk kun originale filtre for å sikre ytelsen.

BRUKSANVISNING AD 110 Aerial

8 Transport og tilslutning

Transport

Reservedele og kundeservice

13 EF-overensstemmelseserklæring

EG-overensstemmelseserklæring iht. maskindirektivet 2006/42/EF, bilag II 1.A

Følgende harmoniserede standarder er benyttet:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

1 Produktoversikt....64
2 Oversikt over kontrollpanelet 66
3 Oversikt veggfeste....67
4 Om denne bruksanvisningen....67
5 Produktbeskrivelse....67
6 Sikkerhet....67
7 Utpakking 68
8 Transport og tilkobling....69
9 Betjening 70
10 Vedlikehold og pleie 70
11 Utbedring av feil....71
12 Avslutte bruken, sette til oppbevaring, kassering 72
13 EF-samsvarserklæring 73

1 Produktoversikt

AERIAL® 1 2 3

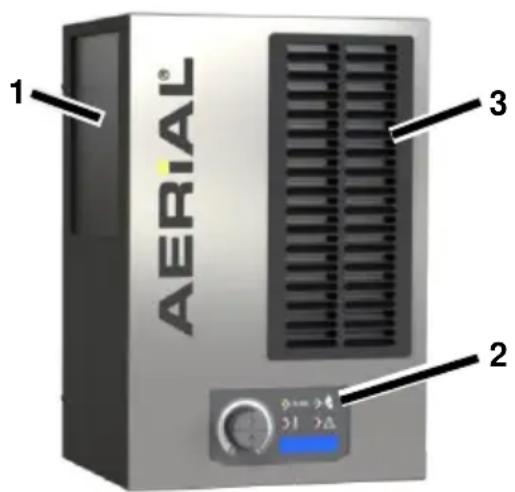

Fig. 1: Sett forfra

1	Luftinnsugning med filter
2	Kontrollpanel
3	Luftutløp

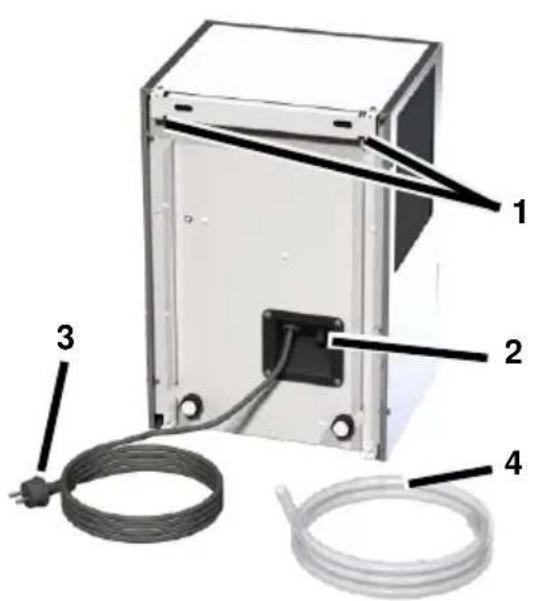

1	Oppheng for veggholder
2	Avløpsstuss for avløpsslange
3	Støpsel
4	Avløpsslange

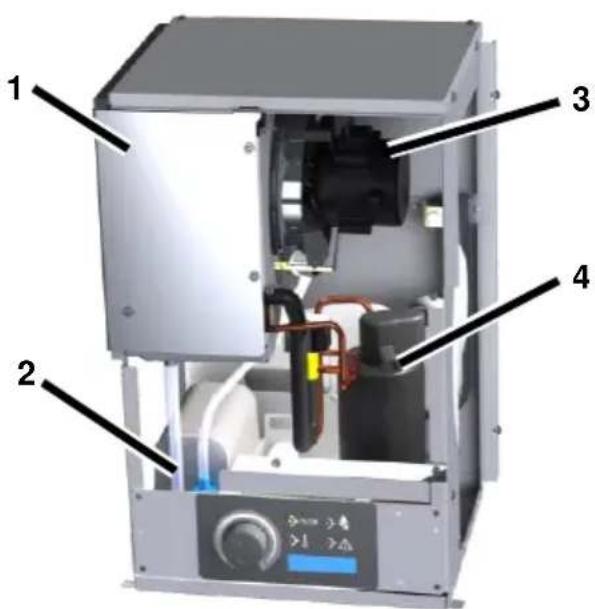

Fig. 3: Innvendige deler

1	Deksel til varmeveksler
2	Pumpe
3	Ventilator
4	Kompressor

2 Oversikt over kontrollpanelet

1 % OK 2 3 4 5 20°C/60% OFF 1234.5h

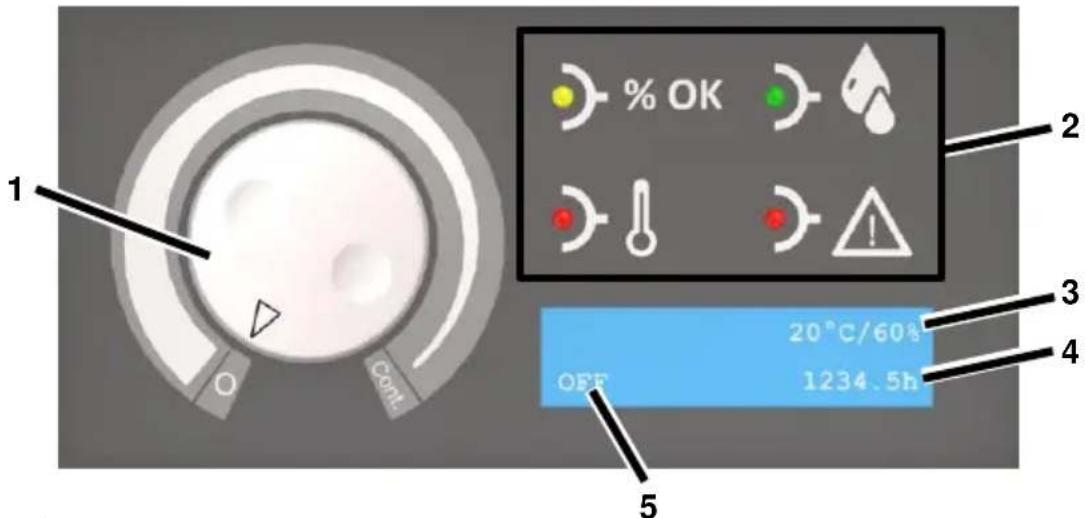

Fig. 4: Oversikt over kontrollpanelet

1	Hygrostat:0 = avCont. = kontinuerlig drift	4	Driftstimer
2	Signallamper	5	Driftstilstand/Nominell romfuktighet
3	Faktisk romtemperatur/Faktisk romfuktighet

Signallys	Status	Betydning
	Lyser	Nominell romfuktighet er nådd
	Lyser	Rommet avfuktes
	Lyser	Utetemperatur <1°C eller >34 °C
	Lyser	Feil
	Blinker	Pumpefeil. Etter utbedring av feilen starter pumpen igjen automatisk.

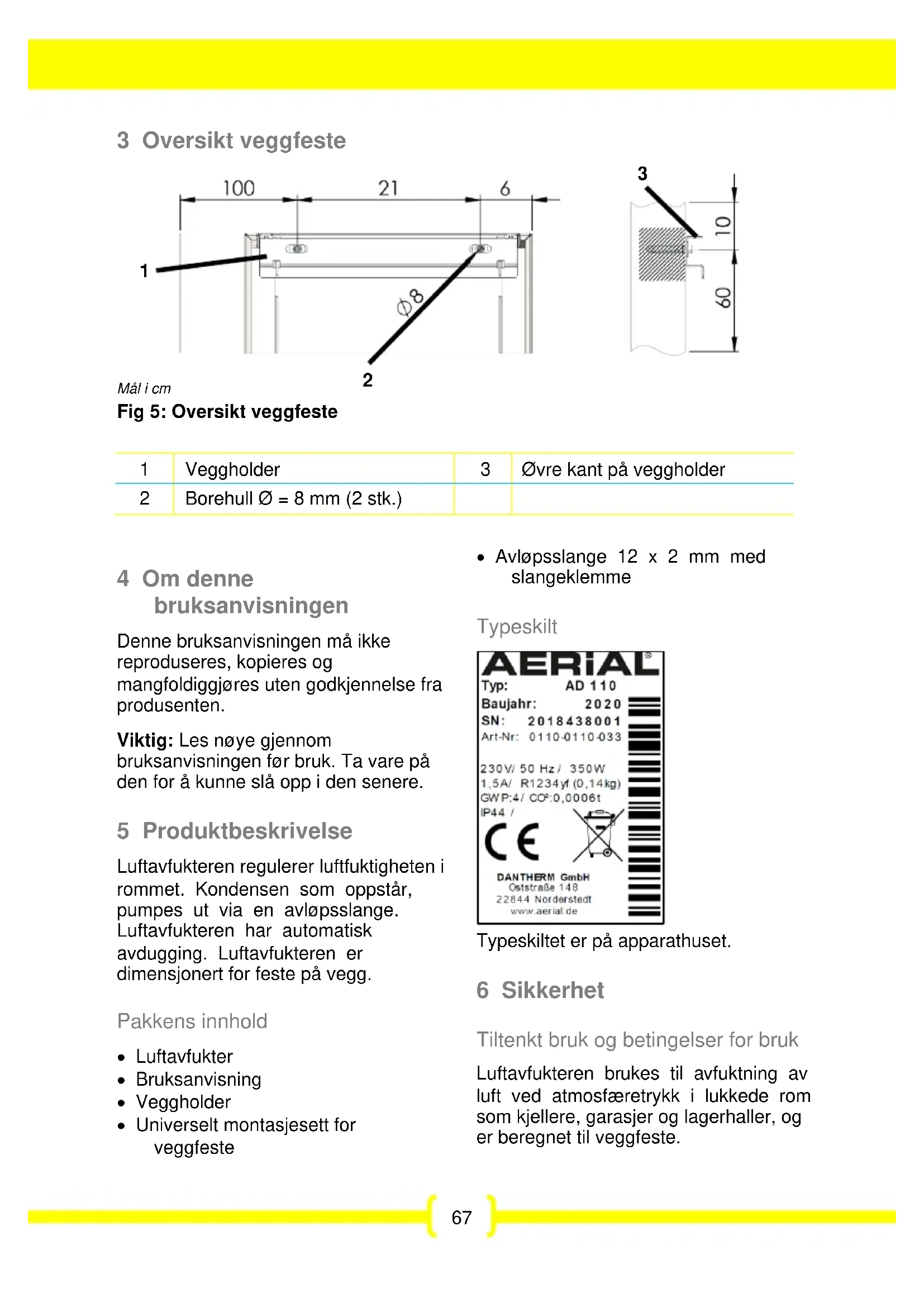

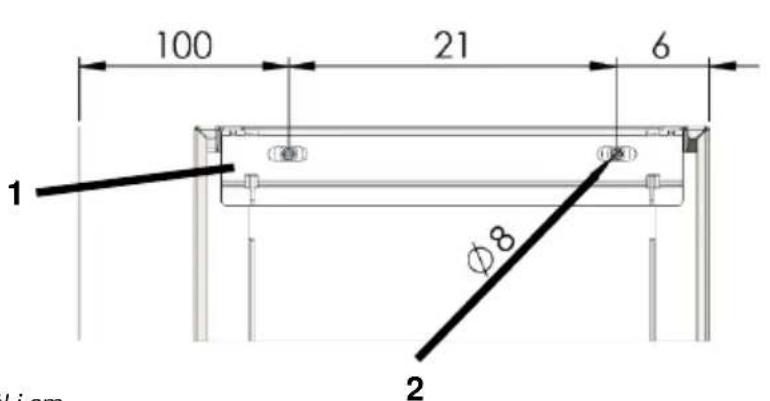

3 Oversikt veggfeste

100 21 6 1 Ø8 2 d/cm

3 10 60

Mål i cm

Fig 5: Oversikt veggfeste

Denne bruksanvisningen må ikke reproduseres, kopieres og mangfoldiggjøres uten godkjennelse fra produsenten.

Viktig: Les nøye gjennom bruksanvisningen før bruk. Ta vare på den for å kunne slå opp i den senere.

5 Produktbeskrivelse

Luftavfukteren regulerer luftfuktigheten i rommet. Kondensen som oppstår, pumpes ut via en avløpsslange. Luftavfukteren har automatisk avdugging. Luftavfukteren er dimensjonert for feste på vegg.

Pakkens innhold

• Luftavfukter
• Bruksanvisning
• Veggholder
• Universelt montasjesett for veggfeste

- Avløpsslange 12 x 2 mm med slangeklemme

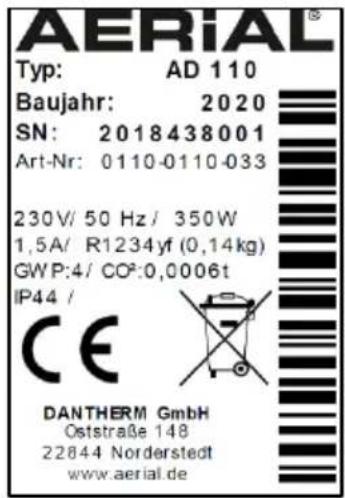

Typeskilt

AERIAL® Typ: AD 110 Baujahr: 2020 SN: 2018438001 Art-Nr: 0110-0110-033 230V/50 Hz / 350W 1,5A/ R1234yf (0,14kg) GWP:4/ CO²:0,0006t IP44 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Tiltenkt bruk og betingelser for bruk

Luftavfukteren brukes til avfuktning av luft ved atmosfæretrykk i lukkede rom som kjellere, garasjer og lagerhaller, og er beregnet til veggfeste.

Luftavfukteren må kun monteres, brukes og oppbevares i rom med en grunnflate som er større enn 4 m².

Luftavfukteren må kun brukes i overensstemmelse med avsnittet om tekniske data (se siste side).

Luftavfukteren må ikke brukes av barn eller personer med fysiske eller psykiske begrensninger eller nedsatt sensorikk.

Hver bruker må ha lest og forstått bruksanvisningen.

Forutsebar feilbruk

Luftavfukteren må ikke brukes:

• I rom med eksplosjonsfarlig atmosfære.
• I rom med aggressiv atmosfære (f.eks. forårsaket av kjemikalier).
• I rom med vann som har en pH-verdi utenfor 7,0 til 7,4.
• I rom med salt eller væsker med et saltinnhold på > 1 %, f.eks. saltvannsbassenger.
• I rom med ozonbehandlet luft, høy løsemiddelkonsentrasjon eller høy støvbelastning.

Generelle sikkerhetsanvisninger

ADVARSEL! Kjølemiddel kan forårsake eksplosjonsfare, forbrenninger og forgiftning!

Luftavfukteren inneholder et luktfritt, brennbart kjølemiddel som kan føre til eksplosjoner, brann, personskader og forgiftning ved feil håndtering. Kjølemiddelkretsløpet står under trykk.

Ikke bruk noen gjenstander for å fremskynde avduggingen.
Ikke oppbevar luftavfukteren i rom med permanente tennkilder som åpne flammer, påslått gassutstyr eller elektriske ovner.
Ikke bor i luftavfukteren eller svi den.

Luftavfukteren må kun brukes i et godt ventilert rom med en grunnflate som er større enn 4 m ^2 .
Alle slags arbeider på kjølemiddelkretsløpet må kun utføres av produsenten eller fagfolk som produsenten har autorisert. Før arbeider på kjølemiddelkretsløpet må trykket slippes ut av det ved hjelp av egne innretninger.
Følg nasjonale forskrifter for gassinstallasjoner.
Ikke tapp kjølemiddel eller kast det med husholdningsavfallet.
Unngå kontakt med kjølemiddel.

ADVARSEL! Elektrisk støt!

Arbeider på spenningsførende komponenter eller vann på spenningsførende komponenter kan forårsake livsfarlige støt.

• Unngå kontakt mellom vann og spenningsførende komponenter.
  Hver gang luftavfukteren skal flyttes, må du først slå den av og trekke støpselet ut av stikkontakten.
• Arbeider på elektriske komponenter skal kun utføres av produsenten eller personale som produsenten har autorisert.

7 Utpakking

Fremgangsmåte

1. Kontroller at innholdet i pakken er komplett. Hvis det foreligger skader eller det mangler noe i pakken, må du kontakte forhandleren.
2. Fjern emballasjen og bortskaff den i henhold til de lokale bestemmelsene.

8 Transport og tilkobling

Transport

ADVARSEL! Manglende stabilitet kan føre til klemskader!

→ Luftavfukteren må transporteres stående og sikres mot å velte eller skli.
Still opp luftavfukteren på jevnt og fast underlag.

ADVARSEL! Fare for kutt- og klemskader på grunn av feilaktig håndtering under transport

Ikke stikk fingrene inn i åpninger i luftfilteret.
To personer skal forestå transport av luftavfukteren. Bruk egnet løfte- og transportmiddel.

Fremgangsmåte

1. Påse at avløpsslangen og strømkabelen er trukket ut av utstyret.

2. Transporter luftavfukteren til bruksstedet.

Montering av luftavfukteren

ADVARSEL! Luftfavfukteren kan falle ned ved feilaktig montering.

→ Bruk den medfølgende veggholderen og det universelle montasjesettet.
→ Luftavfukteren skal monteres av to personer.
- Kontroller at veggen er stabil og i stand til å bære luftavfukteren.

Kraft

Luften må sirkulere fritt. Luftåpningene må ikke dekkes til. Det må være mist 100 cm frirom foran luftutløpet og luftfilteret.

Over veggholderen må det være minst 10 cm avstand til neste gjenstand for å sikre at det er mulig å feste utstyret riktig. Under veggholderen må det være minst 60 cm avstand til neste gjenstand.

Fremgangsmåte

1. Ta ut og ta vare på de to skruene som veggholderen er formontert på luftavfukteren med.
2. Rett inn veggholderen med vater og fest til veggen med det universelle montasjesettet som vist på fig. 5. Borehull-∅ = 8 mm.
3. Fest luftavfukteren med oppheng i veggholderen.
4. Skru fast luftavfukteren til veggholderen med de to skruene fra trinn 1, slik at utstyret ikke kan falle ned.

Koble til avløpsslangen

Obs! Redusert ytelse fra utstyret!

Avløpsslangen må ikke komme i knekk.
Ikke plasser noen gjenstander oppå slangen.

Fremgangsmåte

1. Fest avløpsslangen på baksiden av luftavfukteren til avsløpsstussen og sikre med slangeklemme.
2. La avløpsslangen fra luftavfukteren munne ut i et avløp (maks. høydeforskjell 3 m).

Elektrisk tilkobling

Fremgangsmåte

1. Påse at spenningen i nettet tilsvarer tilkoblingsspenningen i Tekniske data.
2. Sikre stikkontakten og strømnettet tilstrekkelig.
3. I fuktige rom eller på byggeplasser må det installeres en jordfeilbryter. Påse at støpselet passer til stikkontakten i bygningen.
4. Påse at du bruker en jordet stikkontakt.
5. Stikk støpselet i stikkontakten.

9 Betjening

Avfuktning av rom

MERK: Før oppstart, etter transport og etter lengre tids oppbevaring må du la luftavfukteren hvile ca. 15 minutter i den endelige posisjonen.

Fremgangsmåte

1. Påse at kondensen ledes bort i en avløpsslange.
2. Vri hygrostaten fra "0" i retning "Cont". Still inn ønsket fuktighet på hygrostaten. Luftavfukteren starter kun när den faktiske romfuktigheten er høyere enn den nominelle romfuktigheten.

Lampen lyser. Luftavfukteren starter. Luftavfukteren går til nominell romfuktighet er nådd, og så stopper den. Dersom hygrostaten står på "Cont", kjører luftavfukteren kontinuerlig.

Slå av

Fremgangsmåte

1. Still hygrostaten på "0".

10 Vedlikehold og pleie

ADVARSEL! Støv er helseskadelig!

• Luftavfukteren må rengjøres med trykkluft og kun i åpne omgivelser.
  → Bruk beskyttelsesmaske og vernebriller.

ADVARSEL! Fare for personskade på grunn av roterende ventilator.

Før luftavfukterkledningen åpnes:

• Trekk ut støpselet og vent minst 15 sekunder.
• Kontroller at ventilatoren har stoppet.

FORSIKTIG! Fare for forbrenning på grunn av varme slanger!

La slangene avkjøles tilstrekkelig.

Obs! Materielle skader.

Rengjøringsmiddel kan skade overflater. Bruk kun skånsomme rengjøringsmidler.
- Bruk kun godkjente, originale reservedeler.

Rengjøring og ettersyn

Fremgangsmåte

1. Slå av luftavfukteren.
2. Trekk ut støpselet.
3. Ta ut og rengjør luftfilteret (f.eks. med støvsuger), eller skift det helt ut.
4. Kontroller avløpsstussen og avløpsslangen.
5. Sett inn nytt eller renset filter. Bruk kun originale filtre.
6. Løsne skruene på siden av luftfukteren og på dekselet, og ta av kledningen.

1. Løsne skruene på dekselet til varmeveksleren, og ta av dekselet.

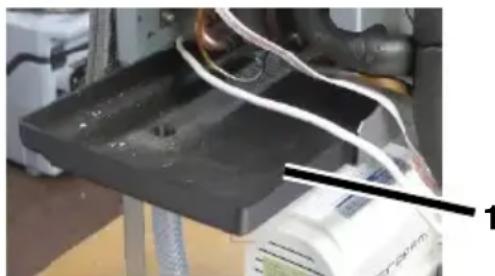

2. Trekk ut dryppannen (1) noe, og tørk den med en klut.

1. Skyv dryppannen tilbake igjen.

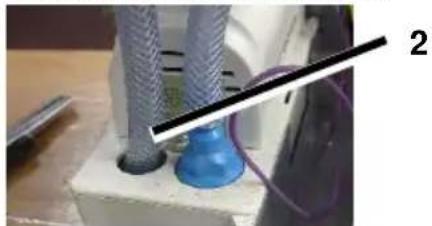

2. ADVARSEL! Elektrisk støt på grunn av rennende kondens. Etter at dryppannen er rengjort, må det sikres at dryppslangen (2) er satt inn i pumpeåpningen.

1. Blås forsiktig gjennom luftavfukteren med trykkluft. Kontroller samtidig at alle komponentene blir rengjort.
2. Sett på dekselet til varmeveksleren.
3. Monter kledningen på luftavfukteren.
4. Sett i strømkabelen.

Reservedeler og kundeservice

Ved spørsmål om luftavfukteren eller ved behov for reservedeler: Ta kontakt med forhandleren eller AERIAL-service.

11 Utbedring av feil

Kontroller punktene nedenfor ved feil. Kontakt AERIAL-service ved behov.

ADVARSEL! Under

vedlikeholdsarbeider er det fare for forgiftning på grunn av kjølemiddel, forbrenninger, klemskader og elekrisk støt!

Reparasjon eller utbedring skal kun utføres av produsenten eller personale som produsenten har autorisert.
- Ved funksjonsfeil må du slå av luftavfukteren og sikre den mot gjeninnkobling.
Før arbeider på varme komponenter må du la dem avkjøles tilstrekkelig.

Feilmeldinger

I displayet	Mulig årsak	Tiltak
Error E1<Room temp>	Utetemperatur <1 °C eller >34 °C	Luftavfukterer begynner automatisk å gå igjen når temperatur er >5°C eller< 30°C.
Error E2<cooling system>	Feil på kjølesystemet	Slå av luftavfukteren, og still inn ønsket nominell romfuktighet på nytt.

Feil

12 Avslutte bruken, sette til oppbevaring, kassering

Avslutte bruken

Fremgangsmåte

1. Slå av luftavfukteren.
2. Trekk ut støpselet.
3. Dekk luftavfukteren med en duk for å beskytte den mot støv.

Oppbevaring

FORSIKTIG! Personskade!

Det må aldri stables mer enn to luftavfuktere oppå hverandre.
Sikre luftavfukteren mot å velte.

Fremgangsmåte

1. Oppbevar luftavfukteren ved 0 °C til +40 °C.

Kassering

Obs! Fare på grunn av materialer og stoffer

Sorter materialene og lever dem til gjenvinning i henhold til lokale forskrifter.
- Ved bortskaffing av hjelpestoffer og driftsstoffer må du følge de lokale forskriftene samt sikkerhetsdatabladene.

13 EF-samsvarserklæring

EF-samsvarserklæring i henhold til maskindirektivet 2006/42/EF vedlegg II 1.A

Funksjonsbeskrivelse: Luftavfukteren brukes til å avfukte luft ved atmosfæretrykk i lukkede rom.

Det erklæres uttrykkelig at produktet oppfyller de relevante bestemmelsene i følgende direktiver:

• 2006/42/EF Maskindirektivet
• 2014/30/EU Direktivet om elektromagnetisk kompatibilitiet (EMC)

Følgende harmoniserte standarder er anvendt:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Person med fullmakt til å utarbeide teknisk dokumentasjon: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Avfuktning av utrymmen
