Produkttype	Vægmonteret affugter
Mærke	Aerial
Model	AD 110
Strømforsyning	230 V / 50 Hz / 350 W
Nominel strøm	1,5 A
Kølemiddel	R1234yf (0,14 kg), GWP 4
Beskyttelse	IP44
Minimumsareal for rum	4 m²
Driftstemperaturområde	1 °C til 34 °C
Montering	Vægmontering med medfølgende beslag
Afløb	Afløbsslange med indbygget pumpe
Maks. løftehøjde	3 m
Hygrostattype	Indstillelig (0 til kontinuerlig drift)
Automatisk afrimning	Ja
Luftfilter	Vaskbart, udskifteligt
Displayfunktioner	Rumtemperatur, fugtighed, driftstimer
Indikatorlamper	Fugtighed opnået, affugtning i gang, temperatur uden for område, fejlfunktion
Medfølgende tilbehør	Vægbeslag, monteringssæt, afløbsslange
Vedligeholdelse	Rengøring af filter og drypbakke, brug af trykluft
Opbevaringstemperatur	0 °C til +40 °C
Omtrentlig vægt	15 kg (estimat)
Omtrentlige mål (L × H × D)	40 × 60 × 30 cm (estimat)

Ofte stillede spørgsmål - AD 110 Aerial

Hvordan installerer jeg Aerial AD 110 affugteren?

Affugteren er designet til vægmontering. Brug det medfølgende vægbeslag og monteringssæt. Bor to 8 mm huller, fastgør beslaget med et vaterpas, hæng apparatet op og skru det fast på beslaget. Efterlad mindst 100 cm fri plads foran luftudtag og filter.

Hvordan tilslutter jeg afløbsslangen?

Fastgør afløbsslangen (12 x 2 mm) til tilslutningen på bagsiden af apparatet med slangeklemmen. Før den til et afløb med en maksimal højde på 3 m. Buk ikke slangen og læg ikke genstande på den.

Hvad gør jeg, hvis apparatet ikke starter?

Kontroller, at hygrostaten ikke står på « 0 », og at den faktiske rumfugtighed er højere end indstillingen. Sørg for, at apparatet er tilsluttet, og at stikkontakten er strømførende. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengør jeg luftfilteret?

Sluk for apparatet og tag stikket ud. Tag filteret ud og rengør det med en støvsuger eller i mildt sæbevand. Lad det tørre helt, før det sættes tilbage. Udskift det om nødvendigt med et originalt filter.

Hvad betyder den blinkende røde lampe?

Blink indikerer en fejl i pumpen. Kontroller, at afløbsslangen ikke er blokeret. Efter reparation starter pumpen automatisk igen. Hvis problemet fortsætter, kontakt service.

Hvordan fortolker jeg viste fejlkoder?

Fejl E1: rumtemperatur < 1 °C eller > 34 °C. Apparatet genstarter, når temperaturen vender tilbage mellem 5 °C og 30 °C. Fejl E2: fejl i kølesystemet. Sluk og tænd apparatet igen.

Hvilke periodiske vedligeholdelsesopgaver anbefales?

Rengør regelmæssigt luftfilteret og drypbakken. Kontroller afløbsslangen en gang om måneden. En gang om året blæses indersiden med trykluft, efter at apparatet er taget ud af stikkontakten.

Kan jeg bruge apparatet på badeværelset?

Nej, apparatet er ikke designet til rum med aggressiv atmosfære eller højt saltindhold. Det må kun bruges i lukkede rum på over 4 m² uden eksplosionsrisiko eller kemikalier.

Hvordan slukker og opbevarer jeg apparatet?

Sæt hygrostaten på « 0 », tag stikket ud, dæk apparatet med en klud for at beskytte mod støv. Opbevar det stående mellem 0 °C og +40 °C. Stable ikke mere end to affugtere.

Hvor finder jeg reservedele?

Brug kun originale AERIAL reservedele. Kontakt en autoriseret forhandler eller AERIAL kundeservice for bestilling. Brug kun originale filtre for at sikre ydeevnen.

BRUGSANVISNING AD 110 Aerial

DA Betjeningsvejledning 54

NO Bruksanvisning 64

1 Produktoversigt 54
2 Oversigt over betjeningspanel 56
3 Oversigt over vægfastgørelse 57
4 Om denne betjeningsvejledning....57
5 Produktbeskrivelse....57
6 Sikkerhed....58
7 Udpakning 59
8 Transport og tilslutning....59
9 Betjening 60
10 Vedligeholdelse og pleje 60
11 Afhjælpning af fejl....61
12 Udtagning af drift, opbevaring og bortskaffelse 62
13 EF-overensstemmelseserklæring....63

1 Produktoversigt

AERIAL® 1 2 3

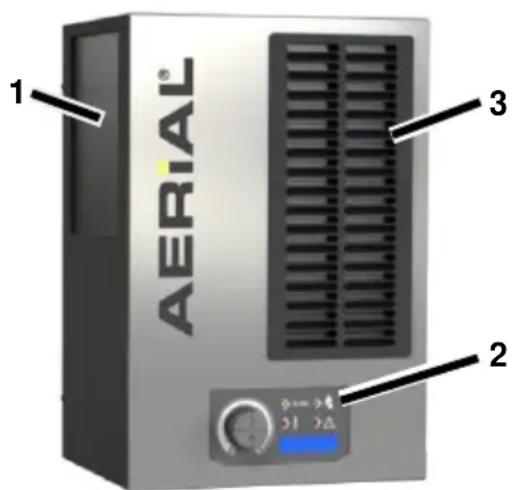

Fig. 1: Set forfra

1	Luftindtag med filter
2	Betjeningspanel
3	Luftudblæsning

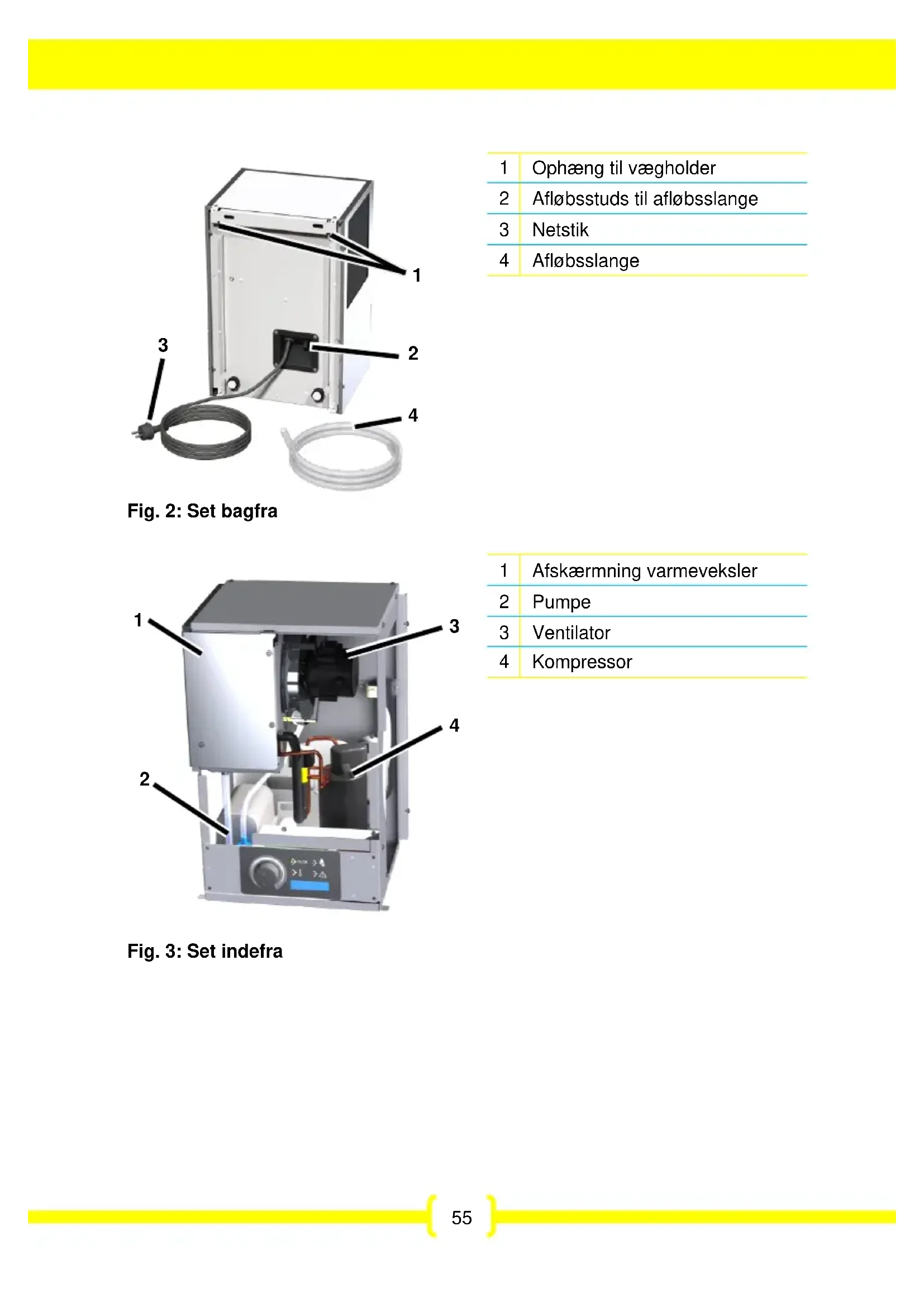

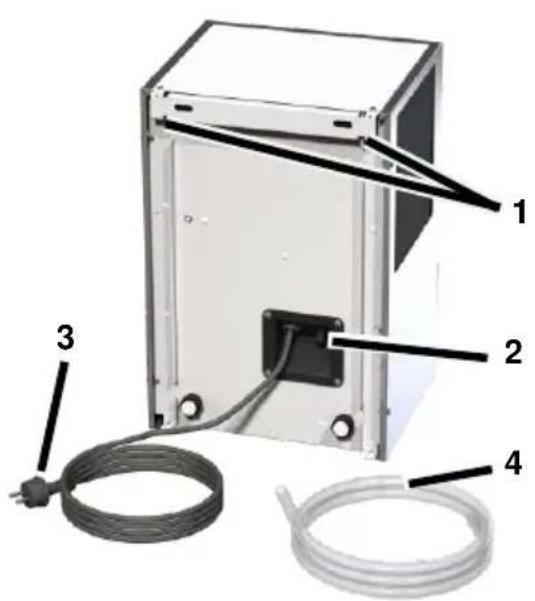

1	Ophæng til vægholder
2	Afløbsstuds til afløbsslange
3	Netstik
4	Afløbsslange

1	Hygrostat:0 = fraCont. = kontinuerlig drift	4	Driftstimer
2	Signallamper	5	Driftstilstand/Indstillet rumfugtighed
3	Faktisk rumtemperatur/Faktisk rumfugtighed

Signallampe	Tilstand	Betydning
	Lyser	Indstillet rumfugtighed nået
	Lyser	Rum affugtes
	Lyser	Udendørstemperatur <1°C eller >34 °C
	Lyser	Fejl
	Blinker	Pumpefejl. Efter afhjælpning går pumpen automatisk i gang igen.

3 Oversigt over vægfastgørelse

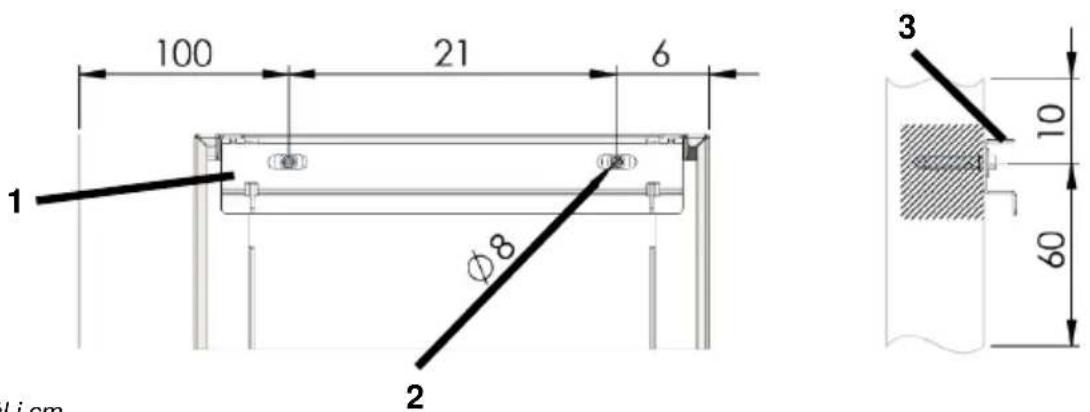

Fig 5: Oversigt over vægfastgørelse

1	Vægholder	3	∅verste kant vægholder
2	Boret hul ∅ = 8 mm (2 styk)

4 Om denne betjeningsvejledning

Denne betjeningsvejledning må ikke reproduceres, kopieres eller distribueres uden producentens skriftlige godkendelse.

Vigtigt: Læs betjeningsvejledningen omhyggeligt inden apparatet tages i brug. Betjeningsvejledningen skal opbevares med henblik på senere opslag.

5 Produktbeskrivelse

Luftaffugteren regulerer luftfugtigheden i rummet. Det opståede kondensvand pumpes væk via en afløbsslange. Luftaffugteren er udstyret med automatisk afrimning. Luftaffugteren er beregnet til montering på en væg.

Leveringsomfang

• Luftaffugter
• Betjeningsvejledning
  • Vægholder
• Universalmonteringssæt til vægfastgørelse
• Afløbsslange 12 x 2 mm med slangeclips

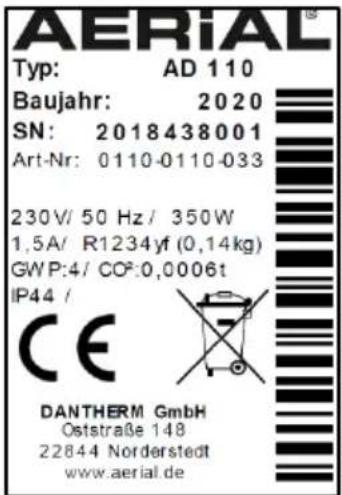

Typeskilt

AERIAL® Typ: AD 110 Baujahr: 2020 SN: 2018438001 Art-Nr: 0110-0110-033 230V/50 Hz / 350W 1,5A/ R1234yf (0,14kg) GWP:4/ CO²:0,0006t IP44 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Typeskiltet er anbragt på kabinettet.

6 Sikkerhed

Tilsigtet brug og anvendelsesbetingelser

Luftaffugteren bruges til at affugte luft ved atmosfæretryk i lukkede indendørs rum som kældre, garager eller lagerrum og er beregnet til vægmontering.

Luftaffugteren må kun ophænges, benyttes og opbevares i rum med et grundareal større end 4 m².

Luftaffugteren må kun anvendes under overholdelse af de tekniske specifikationer (se sidste side).

Børn eller personer med nedsatte fysiske, sensoriske eller mentale evner må ikke benytte luftaffugteren.

Enhver bruger skal have læst og forstået betjeningsvejledningen.

Forkert brug, som kan forudses

Luftaffugteren må ikke benyttes:

• I rum med eksplosionsfarlig atmosfære.
• I rum med en aggressiv atmosfære (f.eks. på grund af kemikalier).
• I rum med vand, hvis pH-værdi ikke ligger inden for 7,0 til 7,4.
• I rum med salt eller væsker med et saltindhold > 1 %, f.eks. saltbade.
• I rum med ozonbehandlet luft, høj opløsningsmiddelkoncentration eller høj støvbelastning.

Generelle sikkerhedsoplysninger

ADVARSEL! Fare for eksplosion, forbrænding og forgiftning på grund af kølemiddel!

Enheden indeholder et lugtfrit, brændbart kølemiddel, der ved forkert håndtering kan forårsage eksplosion og brand samt skader og forgiftning.

Kølemiddelkredsløbet står under tryk.

Benyt ikke genstande til at fremskynde afrimningsprocessen.
Opbevar ikke luftaffugteren i rum med permanente antændelseskilder såsom åben ild, tændte gasapparater eller elvarmeapparater.
Der må ikke bores i luftaffugteren, og den må ikke brændes.
- Enheden må kun benyttes i et rum med tilstrækkelig ventilation og et grundareal større end 4 m ^2 .
- Enhver form for arbejde på kølemiddelkredsløbet må kun udføres af producenten eller fagpersonale autoriseret af denne. Inden der arbejdes på kølemiddelkredsløbet, skal det aflastes i de hertil beregnede anordninger.
Vær opmærksom på nationale bestemmelser vedrørende gasinstallationer.
Kølemidlet må ikke aftappes eller bortskaffes som husholdningsaffald.
- Undgå at komme i kontakt med kølemiddel.

ADVARSEL! Elektrisk stød!

Arbejde på spændingsførende komponenter eller vand på spændingsførende komponenter kan forårsage livsfarligt elektrisk stød.

• Undgå, at vand kommer i kontakt med spændingsførende komponenter.
• Sluk for luftaffugteren, og træk netstikket ud, hver gang den skal flyttes.
  Lad kun producenten eller autoriseret personale udføre arbejde på elektriske komponenter.

7 Udpakning

Fremgangsmåde

1. Kontrollér, at leveringen er fuldstændig. Kontakt forhandleren i tilfælde af skader, eller hvis leveringen er ufuldstændig.
2. Fjern emballagen, og bortskaf den i henhold til de lokale bestemmelser.

ADVARSEL! Fare for tilskadekomst, hvis luftaffugteren vælter!

• Transportér luftaffugteren i opret position, og sørg for, at den ikke kan vælte eller glide.
  → Placer luftaffugteren på en plan og fast overflade.

ADVARSEL! Fare for skære- og klemskader ved forkert transporthändtering

Stik ikke hænderne ind i åbninger som luftfilteret.
- Transportér luftaffugteren med to personer, og anvend egnet løfte- og transportudstyr.

Fremgangsmåde

1. Sørg for, at afløbsslangen og strømkablet er taget ud af enheden.
2. Transportér luftaffugteren til anvendelsesstedet.

Montering af luftaffugteren

ADVARSEL! Fare for, at luftaffugteren falder ned ved forkert montering!

• Anvend udelukkende den medfølgende vægholder og universal-monteringssættet.
  Montér luftaffugteren med to personer.
  Sørg for, at væggen er stabil og holdbar.

Krav

Luften skal kunne cirkulere frit. Luftåbningerne må ikke tildækkes.

Frirummet foran luftåbningen og luftfilteret skal være mindst 100 cm.

For at muliggøre ophæng af enheden skal der mindst være en afstand på 10 cm over vægholderen til nærmeste objekt.

Under vægholderen skal der mindst være en afstand på 60 cm til nærmeste objekt.

Fremgangsmåde

1. Afmontér og gem de to skruer, som vægholderen er formonteret på luftaffugteren med.
2. Justér vægholderen vandret med et vaterpas, og fastgør den på væggen med universal-monteringssættet (se fig. 5). Boret hul ∅ = 8 mm.
3. Hæng luftaffugteren med ophænget ind i vægholderen.
4. Skru luftaffugteren fast i vægholderen med de to skruer fra første trin for at sikre, at enheden ikke kan falde ned.

Tilslutning af afløbsslange

OBS! Utilstrækkelig effekt!

Afløbsslangen må ikke bøjes.
Det må ikke placeres genstande på slangen.

Fremgangsmåde

1. Fastgør afløbsslangen på afløbsstudsen på bagsiden af enheden, og sørg for at sikre den med slangeclips.
2. Afløbsslangen føres væk fra luftaffugteren i et afløb (maksimal højdeforskel 3 m).

Elektrisk tilslutning

Fremgangsmåde

1. Kontrollér, at netspændingen svarer til tilslutningsspændingen i de tekniske data.
2. Sørg for at sikre stikkontakt og forsyningsnet tilstrækkeligt.
3. I fugtige rum/på byggepladser, skal der installeres et FI-relæ.
4. Kontrollér, at netstikket er egnet til stikkontakten i bygningen.
5. Kontrollér, at den benyttede stikkontakt er jordet.
6. Sæt netstikket i stikkontakten.

9 Betjening

Affugtning af rum

BEMÆRK: Lad luftaffugteren hvile i ca. 15 minutter på dens endelige position efter transport og efter længere tids opbevaring, inden den tages i brug.

Fremgangsmåde

1. Sørg for, at kondensvandet kan løbe væk via afløbsslangen
2. Drej hygrostaten fra "0" i retning mod "Cont". Indstil den ønskede fugtighed på hygrostaten. Luftaffugteren starter kun, hvis den faktiske rumfugtighed er højere end den ønskede rumfugtighed.

Lampen lyser. Driften starter. Luftaffugteren kører, indtil den indstillede rumfugtighed er nået, hvorefter den stopper. Hvis hygrostaten står på "Cont", kører luftaffugteren kontinuerligt.

Frakobling

Fremgangsmåde

1. Stil hygrostaten på "0".

10 Vedligeholdelse og pleje

ADVARSEL! Sundhedsskader på grund af støv!

Rengør kun luftaffugteren med trykluft i et åbent miljø.
Bær beskyttelsesmaske og beskyttelsesbriller.

ADVARSEL! Fare for tilskadekomst på grund af roterende ventilator.

Før kabinetafdækningen åbnes:

Træk netstikket ud, og vent mindst 15 sek.
- Kontrollér, at ventilatoren er standset.

FORSIGTIG! Forbrændingsfare på grund af varme ledninger!

Nogle af ledningerne under kabinettet kan blive varme og medføre lette forbrændinger.

Lad ledningerne køle tilstrækkeligt af.

OBS! Materielle skader!

Overflader kan tage skade af rengøringsmidler. Benyt kun milde rengøringsmidler.
Benyt kun godkendte originale reservedele.

Rengøring og inspektion

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tag netstikket ud.
3. Tag luftfilteret ud, og rengør det (f.eks. med en støvsuger), eller udskift det.
4. Kontrollér afløbsstuds og afløbsslange.
5. Sæt det nye/rengjorte filter i. Benyt kun originale filtre.
6. Løsn skruerne på indersiden af kabinettets sider og låget, og tag

kabinetafdækningen af.

1. Løsn skruerne til varmevekslerens afskærmning, og afmontér afskærmningen.

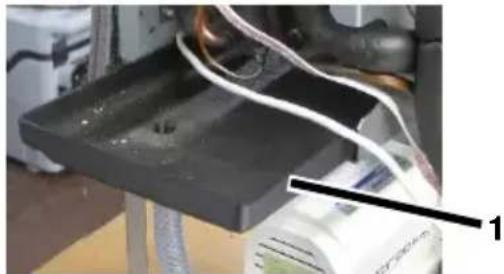

2. Træk afdrypningsbakken (pos. 1) lidt ud, og tør den af med en klud.

1. Skub afdrypningsbakken tilbage igen.

2. ADVARSEL! Fare for elektrisk stød som følge af udløbende kondensvand! Kontrollér efter rengøring af afdrypningsbakken, at afdrypningsslangen (pos. 2) sidder i pumpeåbningen.

1. Gennemblæs forsigtigt enheden med trykluft. Kontrollér, at alle komponenter rengøres.
2. Montér afskærmningen til varmeveksleren.
3. Montér kabinetafdækningen.
4. Sæt strømkablet i.

Kontakt forhandleren eller AERIAL-Service ved spørgsmål til luftaffugteren eller behov for reservedele.

11 Afhjælpning af fejl

Kontrollér nedenstående punkter i tilfælde af fejl. Kontakt AERIAL-Service om nødvendigt.

ADVARSEL! Forgiftning på grund af kølemiddel, forbrændinger, fastklemning eller elektrisk stød i forbindelse med vedligeholdelsesarbejde!

Få kun reparationer og istandsættelsesarbejde udført af producenten eller autoriseret personale.
- Ved funktionsfejl skal luftaffugteren slukkes og sikres mod gentilkobling.
Inden der udføres arbejde på varme komponenter, skal disse først køle af.

Fejlmeddelelser

Displayvisning	Mulig årsag	Afhjælpning
Error E1<Room temp>	Udendørstemperatur <1°C eller >34 °C	Enheden starter op igen automatisk, så snart temperaturen igen er >5°C eller< 30°C.
Error E2<cooling system>	Fejl på kølesystemet	Sluk for luftaffugteren, og indstil den ønskede rumfugtighed igen.

Fejl

Problem	Mulig årsag	Afhjælpning
Luftaffugterens affugtningseffekt er dårlig eller mangler helt.	Luftfilteret er snavset. Luftaffugteren tilføres for lidt luft. Snavsede filtre kan forårsage skader på enheden med tiden.	Rengør filteret, eller udskift det om nødvendigt.
Luftaffugteren virker ikke/ventilator og kompressor arbejder ikke.	Luftaffugteren er slukket.	Tænd for luftaffugteren.
	Luftaffugteren er uden strømforsyning.	Kontrollér strømforsyningen.
Pumpefejl	Pumpen er blokeret, f.eks. fordi vandet ikke kan løbe ud via afløbsslangen.	Kontrollér afløbsslangen.
	Pumpen er defekt.	Kontakt AERIAL-Service.

12 Udtagning af drift, opbevaring og bortskaffelse

Udtagning af drift

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tag netstikket ud.
3. Dæk luftaffugteren til med en klud for at beskytte den mod støv.

Opbevaring

FORSIGTIG! Fare for tilskadekomst!

Der må ikke stables mere end to luftaffugtere oven på hinanden.
→ Sikr luftaffugteren mod at vælte.

Fremgangsmåde

1. Opbevar luftaffugteren ved en temperatur på mellem 0 °C og +40 °C.

Bortskaffelse

OBS! Fare på grund af materialer og stoffer

Materialer adskilles og rensorteres i overensstemmelse med lokale bestemmelser og sendes til genbrug.

Ved bortskaffelse af hjælpe- og driftsstoffer skal lokale bestemmelser og angivelserne på sikkerhedsdatabladene følges.

Luftaffugteren må ikke bortskaffes med husholdningsaffald, men skal bortskaffes iht. gældende lov.

Produkt: Luftaffugter

Produkt-nr.: AD110

Funktionsbeskrivelse: Luftaffugteren har til formål at affugte luften ved atmosfæretryk i lukkede rum.

Det erklæres udtrykkeligt, at produktet opfylder de relevante bestemmelser i følgende direktiver:

• 2006/42/EF maskindirektivet
• 2014/30/EU direktiv om elektromagnetisk kompatibilitet (EMC)

Person bemyndiget til oprettelse af det tekniske dossier: Manfred Föhlisch Oststraße 148 - 22844 Norderstedt

Norderstedt, 30-03-2020

VII. NO - BRUKSANVISNING

1	Veggholder	3	∅vre kant på veggholder
2	Borehull ∅ = 8 mm (2 stk.)

4 Om denne bruksanvisningen

Typeskiltet er på apparathuset.

6 Sikkerhet

Noen slanger i luftavfukteren kan være varme og føre til lette forbrenninger.

Problem	Mulig årsak	Tiltak
Luftavfukteren fungerer dårlig eller ikke i det hele tatt.	Luftfilteret er skittent. Luftavfukteren får for lite luft. Skitne filtre kan skade luftavfukteren på sikt.	Rens filteret eller skift det ut ved behov.
Luftavfukteren er ute av drift / ventilatoren og kompressoren går ikke.	Luftavfukteren er slått av.	Slå på luftavfukteren.
	Luftavfukteren får ikke strøm.	Kontroller strømforsyningen.
Pumpefeil	Pumpen er blokkert, f.eks. fordi vannet ikke kan renne ut via avløpsslangen.	Kontroller avsløpsslangen.
	Pumpen er defekt.	Kontakt AERIAL-service.

Luftavfukteren må ikke kastes sammen med husholdningsavfallet, men kasseres i henhold til lovbestemmelsene.
