BEDIENUNGSANLEITUNG AD 110 Aerial

DE Betriebsanleitung

Technische Daten/Technical Data

I. DE - BETRIEBSANLEITUNG (Original)

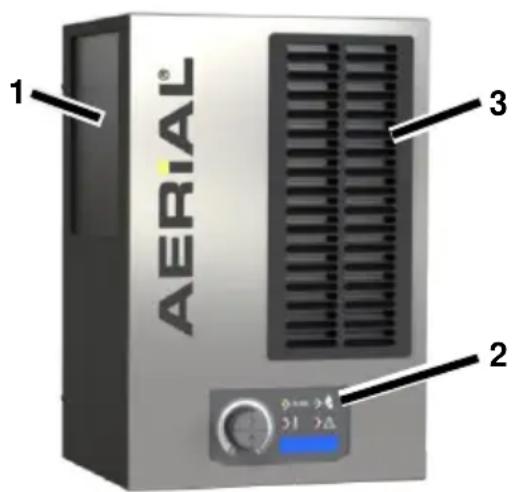

Fig. 1: Vorderansicht

Luftansaugfläche mit Filter

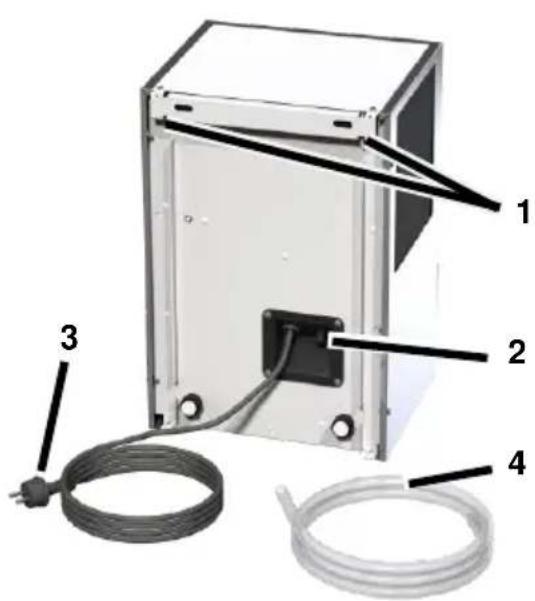

Aufhängung für Wandhalterung

Ablaufstutzen für Ablaufschlauch

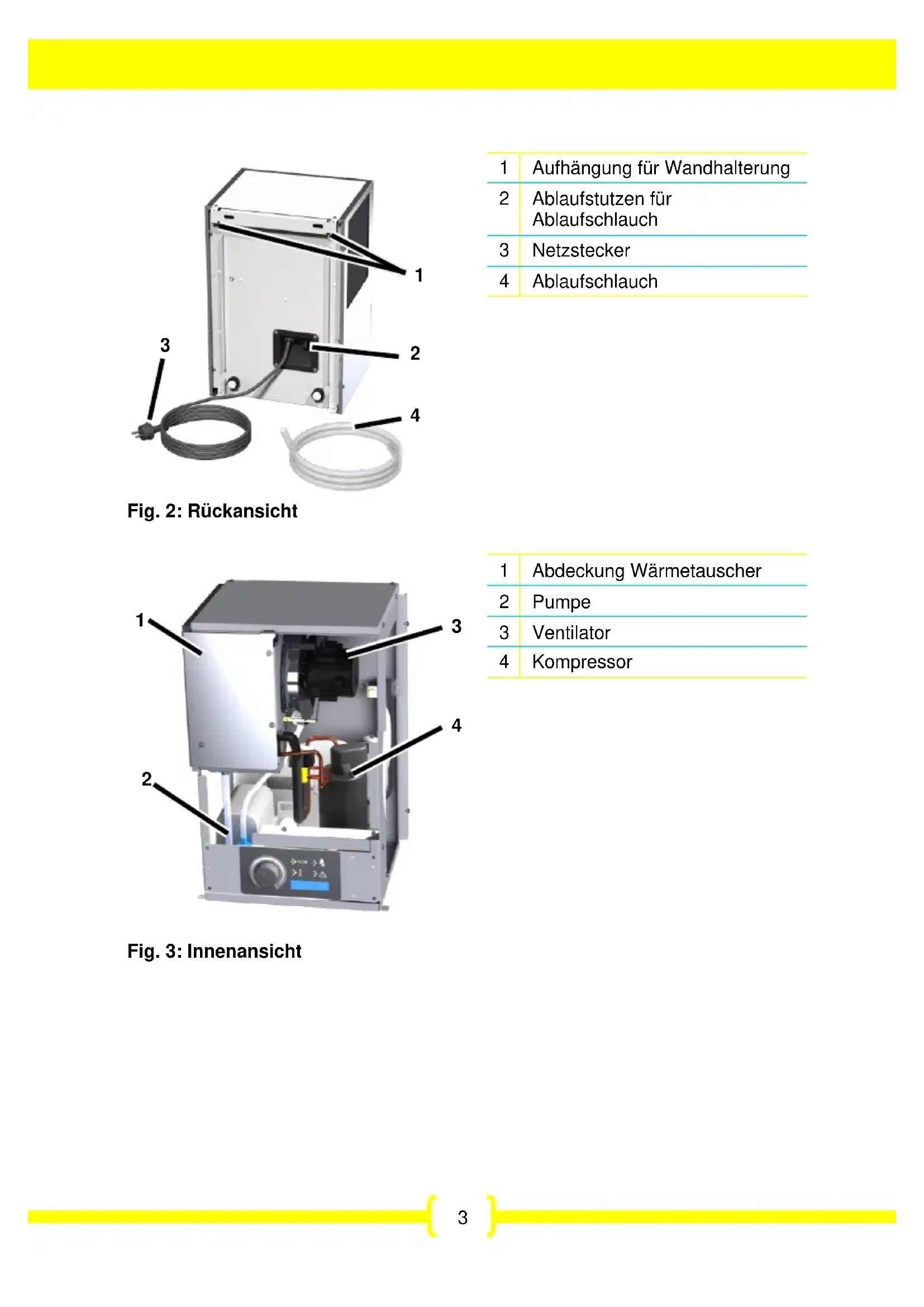

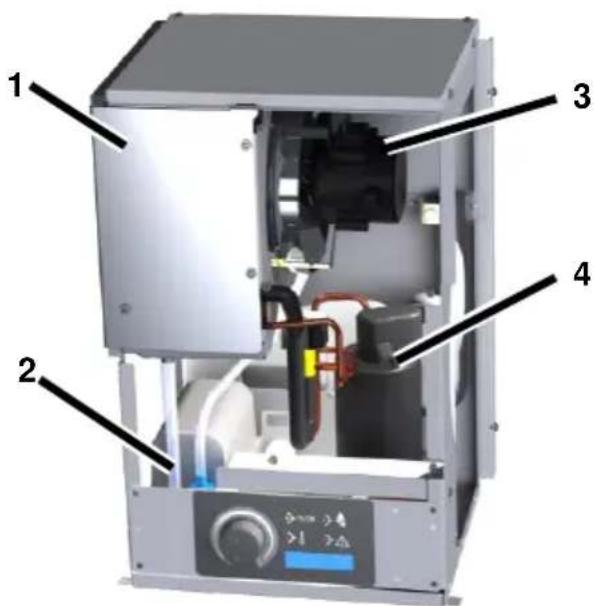

Fig. 3: Innenansicht

Abdeckung Wärmetauscher

2 Übersicht Bedienfeld

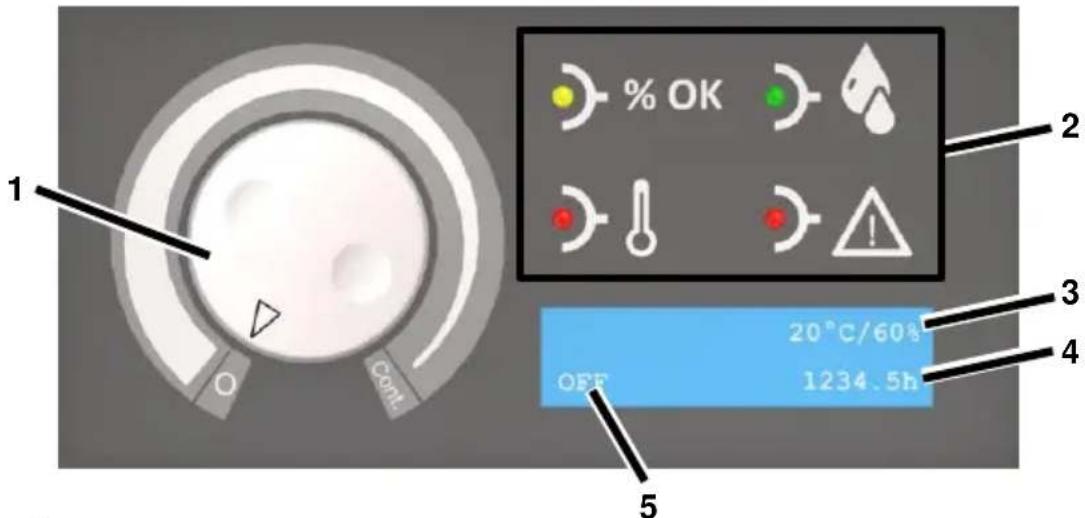

Fig. 4: Übersicht Bedienfeld

Hygrostat: 0 = Aus Cont. = Dauerbetrieb

Betriebszustand/ Soll-Raumfeuchte

Ist-Raumtemperatur/ Ist-Raumfeuchte

Signalleuchte Zustand Bedeutung

Leuchtet Soll-Raumfeuchte erreicht

Leuchtet Raum wird entfeuchtet

Leuchtet Außentemperatur <1°C oder > 34 °C

Leuchtet Störung Blinkt Pumpenstörung. Nach Behebung läuft die Pumpe automatisch wieder an.

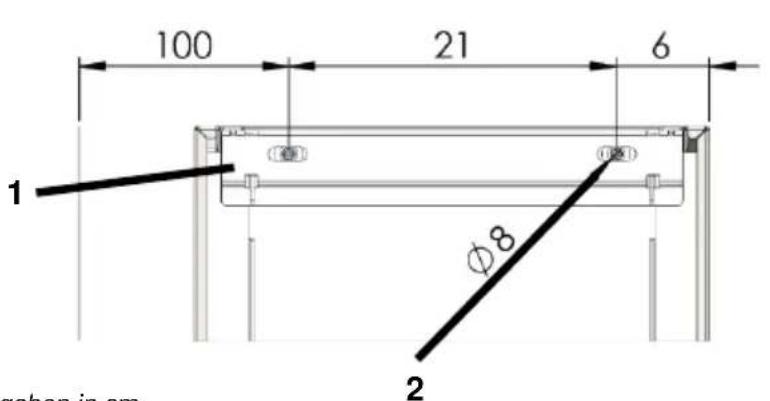

3 Übersicht Wandbefestigung Angaben in cm Fig 5: Übersicht Wandbefestigung

Obere Kante Wandhalterung

4 Zu dieser Betriebsanleitung Diese Betriebsanleitung darf ohne schriftliche Genehmigung des Herstellers nicht reproduziert, verviel- fältigt und verbreitet werden. Wichtig: Vor Gebrauch sorgfältig lesen. Für späteres Nachschlagen auf- bewahren. 5 Produktbeschreibung Der Luftentfeuchter regelt die Luft- feuchte im Raum. Das dabei entstandene Kondensat-Wasser wird über einen Ablaufschlauch abgepumpt. Der Luftentfeuchter ist mit einer automatischen Abtauung ausgestattet. Der Luftentfeuchter ist für die Wand- befestigung ausgelegt.

• Universal-Montagesatz für Wandbefestigung

• Ablaufschlauch 12 x 2 mm mit Schlauchschelle Typenschild Das Typenschild befindet sich am Gehäuse.

6 Sicherheit Bestimmungsgemäße Verwendung und Einsatzbedingungen Der Luftentfeuchter dient der Entfeuchtung von Luft bei Atmos- phärendruck in geschlossenen Innen- räumen wie Keller, Garagen oder Lagerhallen und ist zur Wandmontage konzipiert. Der Luftentfeuchter darf nur in Räumen mit einer Grundfläche größer als 4 m

aufgehängt, betrieben und gelagert werden. Der Luftentfeuchter darf nur unter Einhaltung der Technischen Daten (siehe letzte Seite) verwendet werden. Die Benutzung des Luftentfeuchters ist für Personen mit physischen, sensorischen oder psychischen Ein- schränkungen oder Kindern nicht ge- stattet. Jeder Benutzer muss die Betriebsan- leitung gelesen und verstanden haben. Vorhersehbare Fehlanwendung Der Luftentfeuchter darf nicht eingesetzt werden:

• In Räumen mit explosions- gefährdeten Atmosphären.

• In Räumen mit aggressiven Atmos- phären (z.B. durch Chemikalien verursacht).

• In Räumen mit Wasser, dessen pH- Wert außerhalb von 7,0 bis 7,4 liegt.

• In Räumen mit Salz oder Flüssig- keiten mit einem Salzgehalt > 1 %, z.B. Solebäder.

• In Räumen mit Ozon-behandelter Luft, hoher Lösemittelkonzentration oder hoher Staubbelastung. Allgemeine Sicherheitshinweise WARNUNG! Explosionsgefahr, Verbrennungen und Vergiftungen durch Kältemittel! Im Gerät befindet sich ein geruchloses, brennbares Kältemittel, welches bei falschem Umgang zu Explosionen und Brand sowie zu Verletzungen und Vergiftungen führen kann. Der Kälte- mittelkreislauf steht unter Druck. Keine Gegenstände zur Be- schleunigung des Abtauprozesses verwenden. Luftentfeuchter nicht in Räumen mit dauerhaften Zündquellen wie offene Flammen, eingeschaltete Gas- geräte oder Elektroheizer auf- bewahren. Luftentfeuchter nicht anbohren oder anbrennen. Gerät nur in einem ausreichend belüfteten Raum mit einer Grund- fläche größer als 4 m

betreiben. Jegliche Arbeiten am Kältemittel- kreislauf nur vom Hersteller oder von ihm autorisierten Fachpersonal durchführen lassen. Vor Arbeiten am Kältemittelkreislauf muss dieser an den vorgesehenen Ein- richtungen entlastet werden. Nationale Vorschriften für Gas- installationen beachten. Kältemittel nicht ablassen oder im Hausmüll entsorgen. Kontakt mit Kältemittel vermeiden. WARNUNG! Stromschlag! Arbeiten an spannungsführenden Bau- teilen oder Wasser auf spannungs- führenden Bauteilen kann lebens- gefährliche Stromschläge verursachen. Kontakt zwischen Wasser und spannungsführenden Bauteilen vermeiden. Vor jedem Ortswechsel des Geräts den Luftentfeuchter ausschalten und den Netzstecker ziehen.7

Arbeiten an elektrischen Bauteilen nur durch den Hersteller oder autorisiertes Personal durchführen lassen. 7 Auspacken Vorgehensweise

1. Lieferumfang auf Vollständigkeit

prüfen. Bei Schäden oder unvollständiger Lieferung den Fach- händler kontaktieren.

2. Verpackung entfernen und gemäß

den örtlichen Bestimmungen ent- sorgen. 8 Transport und Anschluss Transport WARNUNG! Quetschen durch den Verlust der Standfestigkeit! Luftentfeuchter stehend trans- portieren und gegen Kippen oder Abrutschen sichern. Luftentfeuchter auf ebenen und festen Oberflächen aufstellen. WARNUNG! Schnitt- und Quetsch- verletzungen durch falsche Transporthandhabung Nicht in Öffnungen wie Luftfilter greifen. Luftentfeuchter mit zwei Personen transportieren und geeignete Hebe- und Transportmittel verwenden. Vorgehensweise

1. Sicherstellen, dass der Ablauf-

schlauch und das Netzkabel vom Gerät abgezogen sind.

2. Luftentfeuchter an den Einsatzort

transportieren. Luftentfeuchter montieren WARNUNG! Herunterfallen des Luft- entfeuchters durch falsche Montage! Nur mitgelieferte Wandhalterung und Universal-Montagesatz ver- wenden. Luftentfeuchter mit zwei Personen montieren. Sicherstellen, dass die Wand stabil und tragfähig ist. Anforderungen Die Luft muss frei zirkulieren. Die Luft- öffnungen nicht abdecken. Der Freiraum vor dem Luftaustritt und dem Luftfilter muss mindestens 100 cm betragen. Über der Wandhalterung müssen mindestens 10 cm Abstand zum nächsten Gegenstand sein, um das Einhängen des Geräts zu ermöglichen. Unterhalb der Wandhalterung müssen mindestens 60 cm Abstand zum nächsten Gegenstand sein. Vorgehensweise

1. Die zwei Schrauben, mit denen die

Wandhalterung am Luftentfeuchter vormontiert ist, entfernen und aufbewahren.

2. Wandhalterung mit einer Wasser-

waage waagerecht ausrichten und mit dem Universal-Montagesatz gemäß Fig. 5 an der Wand befestigen. Bohrloch-Ø = 8 mm.

3. Luftentfeuchter mit der Aufhängung

in die Wandhalterung einhängen.

4. Luftentfeuchter mit den zwei

Schrauben vom 1. Handlungsschritt an der Wandhalterung fest- schrauben, um das Gerät gegen Herabfallen zu sichern.8

Ablaufschlauch anschließen ACHTUNG! Unzureichende Geräte- leistung! Ablaufschlauch nicht knicken. Keine Gegenstände auf den Schlauch stellen. Vorgehensweise

1. Ablaufschlauch an der Rückseite

des Geräts am Ablaufstutzen befestigen und mit Schlauchschelle sichern.

2. Ablaufschlauch vom Luftentfeuchter

weg in einen Abfluss leiten (maximaler Höhenunterschied 3 m). Elektrischer Anschluss Vorgehensweise

1. Sicherstellen, dass die Netz-

spannung der Anschlussspannung in den technischen Daten entspricht.

2. Steckdose und Versorgungsnetz

ausreichend absichern.

3. In Feuchträumen bzw. auf Bau-

stellen einen FI-Schutzschalter installieren.

4. Sicherstellen, dass der Netzstecker

für die Gebäudesteckdose geeignet ist.

5. Sicherstellen, dass die verwendete

Steckdose geerdet ist.

6. Netzstecker in die Steckdose

stecken. 9 Bedienung Raum entfeuchten HINWEIS: Den Luftentfeuchter vor der Inbetriebnahme, nach dem Transport und nach längerer Lagerung ca. 15 Minuten in seiner endgültigen Position ruhen lassen.

1. Sicherstellen, dass das Kondensat-

Wasser über einen Ablaufschlauch abfließen kann.

2. Hygrostat von „0“ in Richtung „Cont“

drehen. Die gewünschte Feuchte am Hygrostat einstellen. Der Luftentfeuchter startet nur, wenn die Ist-Raumfeuchte höher als die Soll- Raumfeuchte ist. Die Leuchte leuchtet. Der Betrieb startet. Der Luftentfeuchter läuft, bis die Soll-Raumfeuchte erreicht ist, dann stoppt der Betrieb. Falls der Hygrostat auf „Cont“ steht, läuft der Luftentfeuchter im Dauerbetrieb. Ausschalten Vorgehensweise

1. Hygrostat auf „0“ stellen.

10 Wartung und Pflege WARNUNG! Gesundheitsschäden durch Staub! Reinigung des Luftentfeuchters mit Druckluft nur in offener Umgebung durchführen. Schutzmaske und Schutzbrille tragen. WARNUNG! Verletzungsgefahr durch rotierenden Ventilator. Vor dem Öffnen der Gehäuse- verkleidung: Netzstecker ziehen und mindestens 15 s warten. Sicherstellen, dass der Ventilator gestoppt hat. VORSICHT! Verbrennungsgefahr durch heiße Leitungen! Einige Leitungen im Gehäuseinneren können heiß werden und zu leichten Verbrennungen führen. Leitungen ausreichend abkühlen lassen.9

ACHTUNG! Sachschaden! Putzmittel können Oberflächen schädigen. Nur milde Reinigungs- mittel verwenden. Nur zugelassene Original-Ersatz- teile verwenden. Reinigung und Inspektion Vorgehensweise

1. Luftentfeuchter ausschalten.

2. Netzstecker ziehen.

3. Luftfilter entnehmen und reinigen

(z.B. mit Staubsauger) bzw. er- neuern.

4. Ablaufstutzen und Ablaufschlauch

5. Neuen bzw. gereinigten Filter ein-

setzen. Nur Original-Filter ver- wenden.

6. Schrauben der Gehäuseseitenteile

und des Deckels lösen und Ge- häuseverkleidung entfernen.

7. Schrauben der Abdeckung

Wärmetauscher lösen und Ab- deckung entfernen.

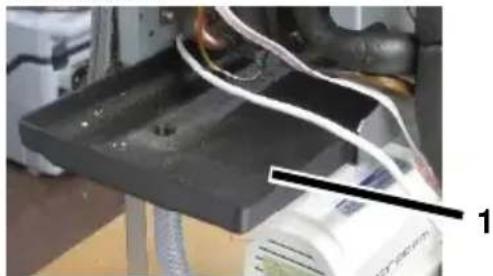

8. Abtropfwanne (Pos. 1) ein Stück

herausziehen und mit einem Tuch abwischen.

9. Abtropfwanne wieder zurück-

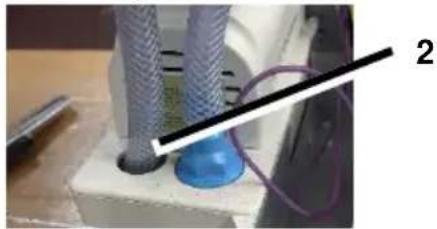

10. WARNUNG! Stromschlag durch

auslaufendes Kondenswasser! Nach Reinigung der Abtropfwanne sicherstellen, dass der Abtropf- schlauch (Pos. 2) in der Öffnung der Pumpe steckt.

11. Gerät vorsichtig mit Druckluft

ausblasen. Darauf achten, dass alle Komponenten gereinigt werden.

12. Abdeckung Wärmetauscher

13. Gehäuseverkleidung montieren.

14. Netzkabel einstecken.

Ersatzteile und Kundendienst Bei Fragen zum Luftentfeuchter oder falls Ersatzteile benötigt werden, Vertragshändler oder AERIAL-Service kontaktieren. 11 Störungsbehebung Bei Störungen die folgenden Punkte prüfen. Bei Bedarf AERIAL-Service kontaktieren. WARNUNG! Vergiftungen durch Kältemittel, Verbrennungen, Quetschen oder Stromschlag während Wartungs- arbeiten! Reparaturen oder Instandsetzungs- arbeiten nur durch den Hersteller oder autorisiertes Personal durchführen lassen. Bei Funktionsstörungen den Luft- entfeuchter abschalten und gegen Wiedereinschalten sichern. Vor Arbeiten an heißen Bauteilen diese ausreichend abkühlen lassen.

Fehlermeldungen Display-Anzeige Mögliche Ursache Abhilfe

Außentemperatur <1°C oder > 34 °C Gerät startet selbsttätig neu, sobald Temperatur wieder >5°C oder <30°C.

Fehler des Kühlsystems Luftentfeuchter ausschalten und wieder gewünschte Soll- Raumfeuchte einstellen. Störungen Problem Mögliche Ursache Abhilfe Der Luftentfeuchter weist eine schlechte bzw. keine Entfeuchtungsleistung auf. Luftfilter ist verschmutzt. Der Luftentfeuchter bekommt zu wenig Luft. Verschmutzte Filter können auf Dauer zu Schäden am Gerät führen. Filter reinigen bzw. bei Bedarf erneuern. Der Luftentfeuchter ist außer Betrieb/ Ventilator und Kompressor arbeiten nicht. Luftentfeuchter ist ausgeschaltet. Luftentfeuchter einschalten. Luftentfeuchter ist ohne Stromversorgung. Stromversorgung prüfen. Pumpenstörung Pumpe ist blockiert, z.B. weil das Wasser über den Ablaufschlauch nicht ablaufen kann. Ablaufschlauch kontrollieren. Pumpe defekt. AERIAL-Service kontaktieren.

12 Außerbetriebnahme, Lagerung und Entsorgung Außerbetriebnahme Vorgehensweise

1. Luftentfeuchter ausschalten.

2. Netzstecker ziehen.

3. Luftentfeuchter zum Schutz vor

Staub mit einem Tuch abdecken. Lagerung VORSICHT! Verletzung! Nicht mehr als zwei Luftentfeuchter übereinanderstapeln. Luftentfeuchter gegen Kippen sichern. Vorgehensweise

1. Luftentfeuchter bei 0 °C bis +40 °C

lagern. Entsorgung ACHTUNG! Gefährdung durch Materialien und Substanzen Materialien sortenrein trennen und entsprechend örtlicher Vorschriften der Wiederverwertung zuführen. Zur Entsorgung von Hilfs- und Betriebsstoffen die örtlichen Vorschriften und Angaben aus den Sicherheitsdatenblättern beachten.

Den Luftentfeuchter nicht dem Hausmüll zuführen, sondern entsprechend den gesetzlichen Bestimmungen entsorgen.

13 EG-Konformitätserklärung EG-Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG Anhang II 1.A Hersteller: Dantherm GmbH Oststraße 148 22844 Norderstedt Produkt: Luftentfeuchter Produkt-Nr: AD110 Funktionsbeschreibung: Der Luftentfeuchter dient dem Entfeuchten der Luft bei Atmosphärendruck in geschlossenen Räumen. Es wird ausdrücklich erklärt, dass das Produkt den einschlägigen Bestimmungen der folgenden Richtlinien entspricht:

• 2006/42/EG Maschinenrichtlinie

• 2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit (EMV) Folgende harmonisierte Normen wurden angewandt:

• EN ISO 14120:2015 Für die Zusammenstellung der technischen Dokumentation bevollmächtigte Person: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt Norderstedt den 30.03.202012
