Tipo de produto	Desumidificador de parede
Marca	Aerial
Modelo	AD 110
Alimentação	230 V / 50 Hz / 350 W
Corrente nominal	1,5 A
Refrigerante	R1234yf (0,14 kg), GWP 4
Proteção	IP44
Área mínima do ambiente	4 m²
Faixa de temperatura de operação	1 °C a 34 °C
Montagem	De parede com suporte fornecido
Drenagem	Mangueira de drenagem com bomba integrada
Altura máxima de recalque	3 m
Tipo de higrostato	Ajustável (0 a funcionamento contínuo)
Descongelamento automático	Sim
Filtro de ar	Lavável, substituível
Funções de exibição	Temperatura ambiente, umidade, horas de funcionamento
Indicadores luminosos	Umidade atingida, desumidificação em andamento, temperatura fora da faixa, mau funcionamento
Acessórios fornecidos	Suporte de parede, kit de montagem, mangueira de drenagem
Manutenção	Limpeza do filtro e bandeja de gotejamento, uso de ar comprimido
Temperatura de armazenamento	0 °C a +40 °C
Peso aproximado	15 kg (estimativa)
Dimensões (L × A × P) aproximadas	40 × 60 × 30 cm (estimativa)

Perguntas frequentes - AD 110 Aerial

Como instalar o desumidificador Aerial AD 110?

O desumidificador foi projetado para montagem na parede. Use o suporte de parede e o kit de montagem fornecidos. Faça dois furos de 8 mm, fixe o suporte com um nível de bolha, pendure o aparelho e aparafuse-o ao suporte. Deixe um espaço livre de pelo menos 100 cm na frente da saída de ar e do filtro.

Como conectar a mangueira de drenagem?

Prenda a mangueira de drenagem (12 x 2 mm) ao conector na parte traseira do aparelho com a braçadeira. Direcione-a para um escoamento com altura máxima de 3 m. Não dobre a mangueira nem coloque objetos sobre ela.

O que fazer se o aparelho não ligar?

Verifique se o higrostato não está em « 0 » e se a umidade ambiente real é maior que o valor definido. Certifique-se de que o aparelho está conectado e que a tomada tem energia. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

Como limpar o filtro de ar?

Desligue o aparelho e desconecte-o. Retire o filtro e limpe-o com um aspirador de pó ou com água e sabão neutro. Deixe secar completamente antes de recolocá-lo. Substitua-o, se necessário, por um filtro original.

O que significa a luz vermelha piscando?

A luz piscando indica um mau funcionamento da bomba. Verifique se a mangueira de drenagem não está obstruída. Após o reparo, a bomba reinicia automaticamente. Se o problema persistir, entre em contato com o suporte técnico.

Como interpretar os códigos de erro exibidos?

Erro E1: temperatura ambiente < 1 °C ou > 34 °C. O aparelho reinicia quando a temperatura retorna entre 5 °C e 30 °C. Erro E2: falha no sistema de refrigeração. Desligue e ligue o aparelho novamente.

Quais são as manutenções periódicas recomendadas?

Limpe regularmente o filtro de ar e a bandeja de gotejamento. Verifique a mangueira de drenagem uma vez por mês. Uma vez por ano, sopre o interior com ar comprimido após desconectar o aparelho.

Posso usar o aparelho em um banheiro?

Não, o aparelho não foi projetado para ambientes com atmosfera agressiva ou alto teor de sal. Deve ser usado apenas em cômodos fechados com mais de 4 m², sem risco de explosão ou produtos químicos.

Como desligar e armazenar o aparelho?

Coloque o higrostato em « 0 », desconecte o plugue, cubra o aparelho com um pano para protegê-lo da poeira. Armazene-o na vertical entre 0 °C e +40 °C. Não empilhe mais de dois desumidificadores.

Onde encontrar peças de reposição?

Use apenas peças originais AERIAL. Entre em contato com um revendedor autorizado ou com o serviço de atendimento ao cliente AERIAL para qualquer pedido. Use apenas filtros originais para garantir o desempenho.

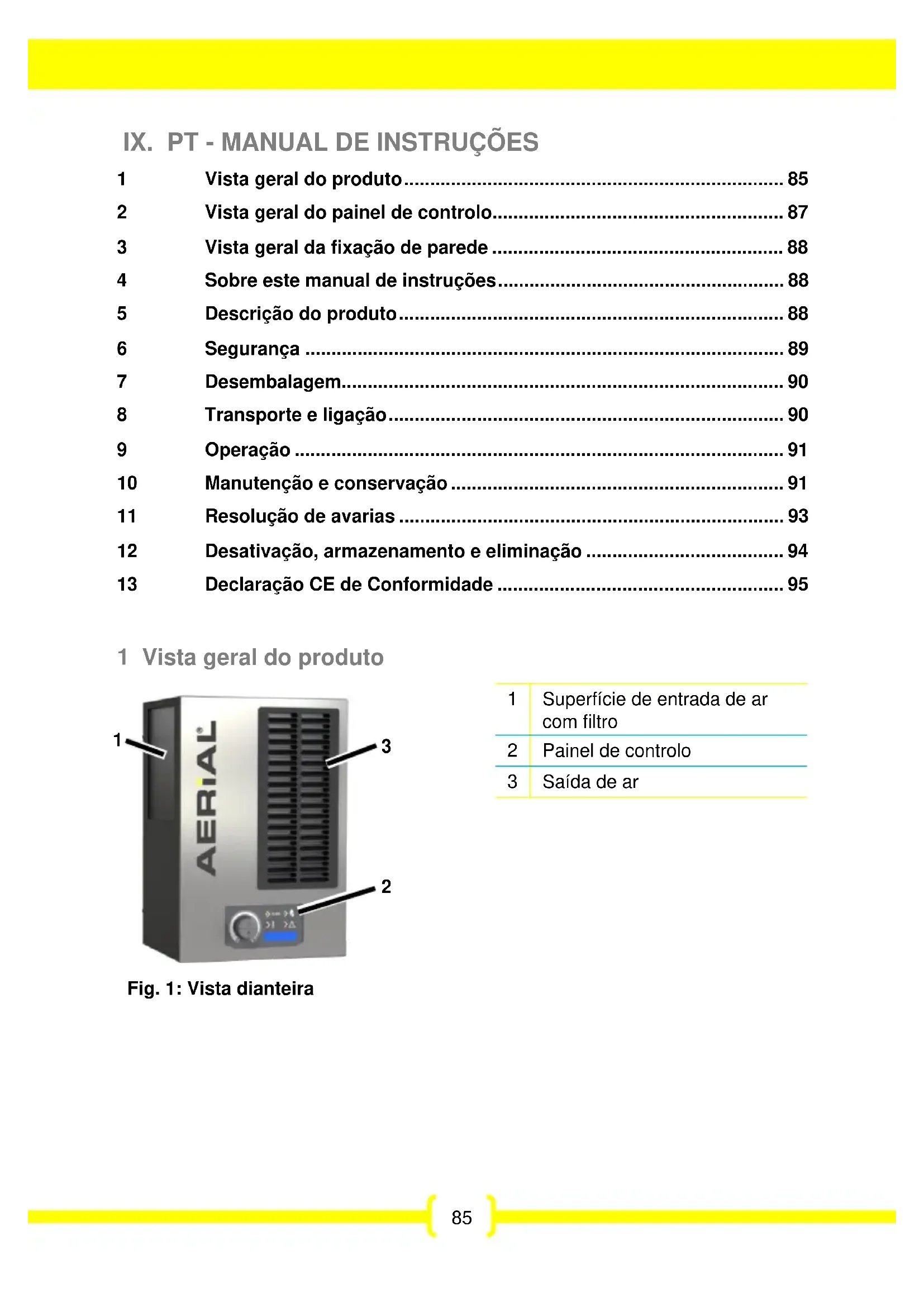

MANUAL DE UTILIZADOR AD 110 Aerial

PT Manual de instruções 85

SV Bruksanvisning 96

1 Vista geral do produto....85
2 Vista geral do painel de controlo....87
3 Vista geral da fixação de parede 88
4 Sobre este manual de instruções....88
5 Descrição do produto....88
6 Segurança 89
7 Desembalagem....90
8 Transporte e ligação....90
9 Operação 91
10 Manutenção e conservação 91
11 Resolução de avarias 93
12 Desativação, armazenamento e eliminação 94
13 Declaração CE de Conformidade 95

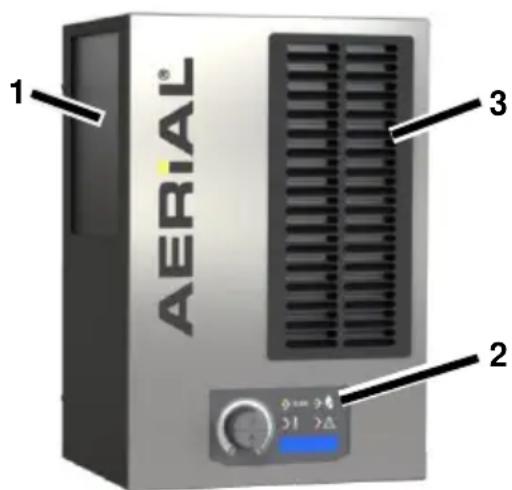

1 Vista geral do produto

AERIAL® 1 2 3

Fig. 1: Vista dianteira

1	Superfície de entrada de ar com filtro
2	Painel de controlo
3	Saída de ar

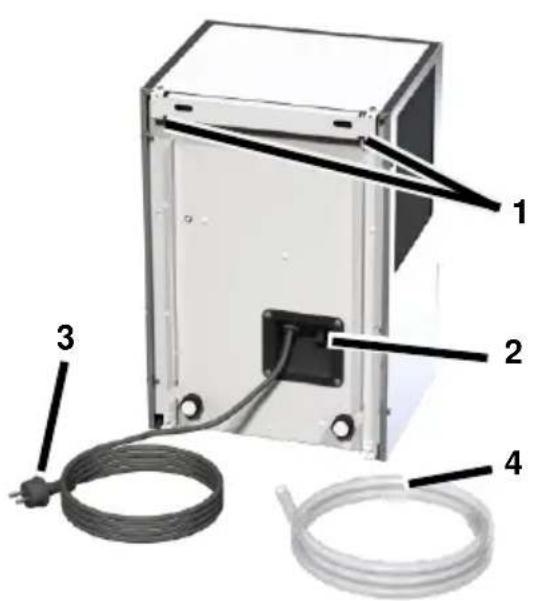

1	Suspensão para suporte de parede
2	Tubuladura de drenagem para mangueira de drenagem
3	Ficha de rede elétrica
4	Mangueira de drenagem

1	Higróstato:0 = DesligadoCont. = Modo contínuo	4	Horas de funcionamento
2	Luzes de sinalização	5	Estado operacional/Humidade ambiente nominal
3	Temperatura ambiente real/Humidade ambiente real

Luz de sinalização		Estado	Significado
		Acesa	Humidade ambiente nominal alcançada
		Acesa	A desumidificar o espaço
		Acesa	Temperatura exterior <1°C ou >34 °C
		Acesa	Avaria
		Intermitente	Avaria da bomba. Após resolução, a bomba arranca automaticamente.

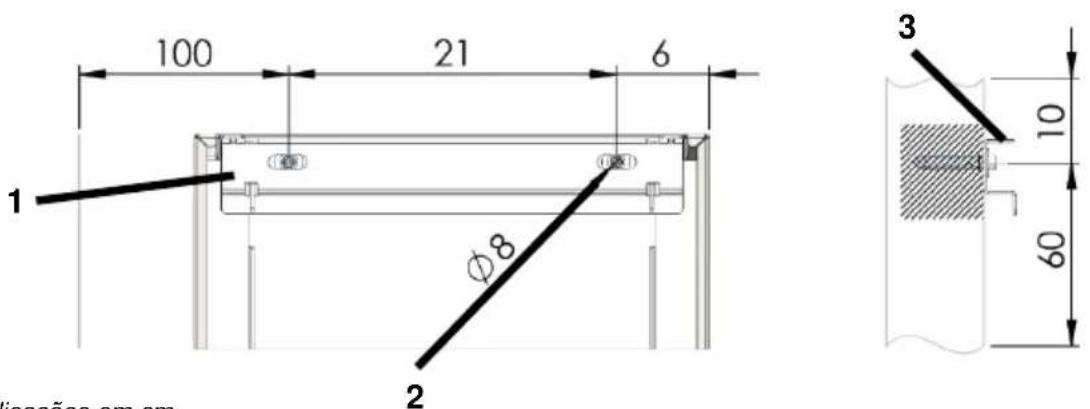

3 Vista geral da fixação de parede

Indicações em cm

Fig 5: Vista geral da fixação de parede

1	Suporte de parede	3	Canto superior do suporte de parede
2	Orifício ∅ = 8 mm (2 unidades)

4 Sobre este manual de instruções

O presente manual de instruções não pode ser reproduzido, copiado e divulgado sem autorização por escrito por parte do fabricante.

Importante: Ler cuidadosamente antes de utilizar. Conservar para referência futura.

5 Descrição do produto

O desumidificador regula a humidade do ar no espaço. A água de condensada que se formou é bombeada através de uma mangueira. O desumidificador está equipado com descongelação automática. O desumidificador foi concebido para a fixação na parede.

Material fornecido

• Desumidificador
• Manual de instruções
• Suporte de parede
• Conjunto de montagem universal para fixação na parede
• Mangueira de drenagem 12 x 2 mm com abraçadeira

A placa de características está localizada no revestimento exterior.

6 Segurança

Utilização adequada e condições de utilização

O desumidificador destina-se a desumidificar o ar com pressão atmosférica em espaços interiores fechados, como caves, garagens ou armazéns e foi concebido para a montagem na parede.

O desumidificador só pode ser instalado, operado e armazenado em espaços com uma área de superfície superior a 4 m².

O desumidificador só pode ser utilizado em conformidade com os Dados Técnicos (ver última página).

Não é permitida a utilização do desumidificador por pessoas com limitações físicas, sensoriais ou mentais ou por crianças.

Todos os utilizadores devem ter lido e compreendido o manual de instruções.

Utilização indevida previsível

O desumidificador não pode ser utilizado:

• em espaços com atmosferas potencialmente explosivas.
• em espaços com atmosferas agressivas (p. ex. causadas por produtos químicos).
• em espaços com água, cujo valor de pH não se encontra entre 7,0 e 7,4.
• em espaços com sal ou líquidos com um teor de sal > 1 %, p. ex., piscinas de água salgada.
• em espaços com ar tratado com ozono, alta concentração de solventes ou elevada exposição ao pó.

Indicações gerais de segurança

AVISO! Perigo de explosão, queimaduras e intoxicações por agente de refrigeração!

O dispositivo contém um agente de refrigeração inodoro e inflamável, que pode levar a explosões e incêndios, assim como lesões e intoxicações se manuseado incorretamente. O circuito do agente de refrigeração está pressurizado.

• Não utilizar objetos para acelerar o processo de descongelação.
  Não armazenar o desumidificador em espaços com fontes de ignição permanentes, como chamas desprotegidas, aparelhos a gás ou aquecedores elétricos ligados.
• Não perfurar nem queimar o desumidificador.
• Apenas operar o aparelho num espaço suficientemente arejado com uma área de superfície superior a 4 m ^2 .
  Todos os trabalhos no circuito do agente de refrigeração só podem ser realizados pelo fabricante ou por pessoal especializado autorizado pelo mesmo. Antes de trabalhar no circuito do agente de refrigeração, este deve ser purgado nos equipamentos destinados para este efeito.
  Ter em atenção as disposições nacionais para instalações de gás.
  Não esvaziar nem eliminar agentes de refrigeração juntamente com os resíduos domésticos.
  Evitar o contacto com agentes de refrigeração.

AVISO! Choque elétrico!

Os trabalhos em componentes condutores de tensão ou água em componentes condutores de tensão pode causar choques elétricos com perigo de morte.

Evitar o contacto entre água e componentes condutores de tensão.
- Antes de mudar a localização do aparelho, desligar o desumidificador e a ficha de rede elétrica.
Os trabalhos nos componentes elétricos devem ser realizados apenas pelo fabricante ou por pessoal autorizado.

7 Desembalagem

Procedimento

1. Verificar se o material fornecido está completo. Contactar o revendedor especializado no caso de danos ou de fornecimento incompleto.
2. Remover a embalagem e eliminá-la de acordo com as normas locais.

8 Transporte e ligação

Transporte

AVISO! Esmagamento devido à perda de estabilidade!

→ Transportar o desumidificador verticalmente e protegê-lo contra quedas ou deslizamentos.
Colocar o desumidificador sobre superfícies planas e fixas.

AVISO! Ferimentos por corte e esmagamento devido a manuseamento incorreto durante o transporte

• Não tocar em aberturas como o filtro de ar.
  O desumidificador deve ser transportado por duas pessoas e sob utilização de meios de elevação e de transporte adequados.

Procedimento

1. Garantir que a mangueira de drenagem e o cabo de rede estão desconectados do aparelho.
2. Transportar o desumidificador para o local de utilização.

AVISO! Queda do desumidificador devido a montagem incorreta!

Apenas utilizar o suporte de parede e o conjunto de montagem universal.
A montagem do desumidificador deve ser efetuada por duas pessoas.
Garantir que a parede é estável e tem capacidade de suporte.

Requisitos

O ar deve circular livremente. Não cobrir as aberturas para o ar. O espaço livre antes da saída de ar e do filtro de ar deve ser de, pelo menos, 100 cm.

Acima na parede devem existir, no mínimo, 10 cm de distância relativamente ao objeto seguinte de modo a permitir a suspensão do aparelho.

Abaixo na parede devem existir, no mínimo, 60 cm de distância relativamente ao objeto seguinte.

Procedimento

1. Remover e guardar os dois parafusos, com os quais o suporte de parede está pré-montado no desumidificador.

2. Alinhar o suporte de parede com um nível de bolha de ar na horizontal e fixar na parede com o conjunto de montagem universal conforme a fig. 5. Orifício ∅ = 8 mm.

3. Suspender o desumidificador com a suspensão no suporte de parede.

4. Aparafusar o desumidificador co dois parafusos do 1.º passo de ação no suporte de parede para proteger o aparelho contra queda.

Ligar a mangueira de drenagem

ATENÇÃO! Desempenho insuficiente do aparelho!

Não dobrar a mangueira de drenagem.

Não colocar objetos sobre a mangueira.

Procedimento

1. Fixar a mangueira de drenagem na tubuladura de drenagem na parte posterior do aparelho e proteger com abraçadeira.
2. Direcionar a mangueira de drenagem afastada do desumidificador para um dreno (diferença máxima de altura: 3 m).

Ligação elétrica

Procedimento

1. Certificar-se de que a tensão de rede corresponde à tensão de alimentação nos dados técnicos.
2. Proteger adequadamente a tomada e a rede elétrica.
3. Instalar um interruptor de corrente diferencial residual em locais húmidos ou locais de construção.
4. Certificar-se de que a ficha de rede elétrica é adequada à tomada do edifício.
5. Certificar-se de que a tomada utilizada está ligada à terra.
6. Inserir a ficha de rede elétrica na tomada.

9 Operação

Desumidificar o espaço

INDICAÇÃO: Deixar o desumidificador repousar na sua posição final durante cerca de 15 minutos antes da colocação em funcionamento, depois do transporte e depois de um armazenamento prolongado.

Procedimento

1. Certificar-se de que a água condensada consegue ser escoada através de uma mangueira de drenagem.
2. Rodar o higróstato de "0" no sentido de "Cont". Ajustar a humidade pretendida no higróstato. O desumidificador inicia-se apenas se a humidade ambiente real for superior à humidade ambiente nominal.

A luz acende. O funcionamento inicia. O desumidificador funciona até a humidade ambiente nominal ser alcançada, de seguida, o funcionamento para. Caso o higróstato esteja em "Cont", o desumidificador funciona no modo contínuo.

Desligar

Procedimento

1. Colocar o higróstato em "0".

10 Manutenção e conservação

AVISO! Danos para a saúde devido a pó!

Realizar a limpeza do desumidificador com ar comprimido apenas em ambientes abertos.

Utilizar máscara e óculos de proteção.

AVISO! Perigo de ferimentos devido a ventilador em rotação.

Antes da abertura do revestimento da caixa:

• Tirar a ficha e aguardar, no mínimo, 15 s.
  → Garantir que o ventilador parou.

CUIDADO! Perigo de queimaduras devido a tubagens quentes!

Algumas tubagens no interior da caixa podem aquecer e conduzir a queimaduras ligeiras.

Deixar as tubagens arrefecer suficientemente.

ATENÇÃO! Danos materiais!

Os produtos de limpeza podem danificar superfícies. Utilizar apenas produtos de limpeza suaves.
Utilizar apenas peças sobressalentes originais e autorizadas.

Limpeza e inspeção

Procedimento

1. Desligar o desumidificador.
2. Retirar a ficha de rede elétrica da tomada.
3. Remover o filtro de ar e limpar (p. ex. com aspirador) ou substituir.
4. Inspecionar a tubuladura de drenagem e a mangueira de drenagem.
5. Colocar filtros novos ou limpos. Utilizar apenas filtros originais.

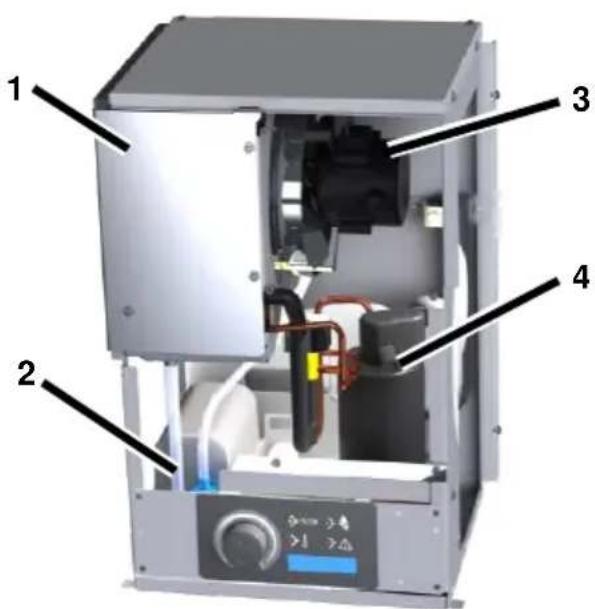

6. Soltar os parafusos das peças da caixa e da tampa e remover o revestimento da caixa.

1. Soltar os parafusos da cobertura do permutador de calor e remover a cobertura.

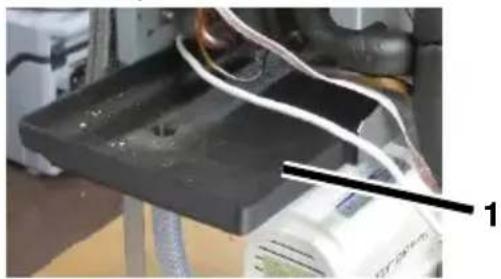

2. Puxar ligeiramente para fora o depósito de água (pos. 1) e limpar com um pano.

1. Voltar a inserir o depósito de água.

2. AVISO! Choque elétrico devido a vazamento de água condensada! Após limpeza do depósito de água, garantir que a mangueira de escoamento (pos. 2) está inserida na abertura da bomba.

1. Com cuidado, soprar o aparelho com ar comprimido. Ter atenção para que todos os componentes sejam limpos.
2. Montar a cobertura do permutador de calor.
3. Montar o revestimento da caixa.
4. Ligar o cabo de alimentação à tomada.

Peças sobressalentes e serviço de apoio ao cliente

No caso de dúvidas sobre o desumidificador ou caso sejam necessárias peças sobressalentes, entrar em contacto com o revendedor autorizado ou com o serviço de assistência técnica da AERIAL.

11 Resolução de avarias

No caso de avarias verificar os seguintes aspetos. Se for necessário, entrar em contacto com o serviço de assistência técnica da AERIAL.

AVISO! Intoxicações por agentes de refrigeração, queimaduras, esmagamento ou choque elétrico durante os trabalhos de manutenção!

As reparações ou os trabalhos de manutenção devem ser realizados apenas pelo fabricante ou por pessoal autorizado.
Em caso de mau funcionamento, desligar o desumidificador e protegê-lo contra um arranque indesejado.
Deixar os componentes quentes arrefecerem suficientemente antes de iniciar os trabalhos.

Mensagens de erro

Exibição no visor	Causa possível	Solução
Error E1(Room temp)	Temperatura exterior <1°C ou >34 °C	O aparelho reinicia automaticamente assim que a temperatura voltar a >5 °C ou< 30°C.
Error E2(cooling system)	Erro do sistema de refrigeração	Desligar o desumidificador e voltar a ajustar a humidade ambiente nominal pretendida.

Avarias

Problema	Causa possível	Solução
O desumidificador apresenta uma potência de desumidificação má ou nenhuma.	O filtro de ar está sujo. O desumidificador recebe muito pouco ar. Os filtros sujos podem causar danos permanentes no aparelho.	Limpar o filtro ou substituí-lo, se for necessário.
O desumidificador está fora de funcionamento/ O ventilador e o compressor não funcionam.	O desumidificador está desligado.	Ligar o desumidificador.
	O desumidificador está sem alimentação de energia.	Verificar a alimentação de energia.
Avaria da bomba	A bomba está bloqueada, por ex., porque a água não pode escoar pela mangueira de drenagem.	Inspecionar a mangueira de drenagem.
	Defeito na bomba.	Entrar em contacto com o serviço de assistência técnica da AERIAL.

12 Desativação, armazenamento e eliminação

Desativação

Procedimento

1. Desligar o desumidificador.
2. Retirar a ficha de rede elétrica da tomada.
3. Cobrir o desumidificador com um pano para protegê-lo do pó.

Armazenamento

CUIDADO! Ferimentos!

→ Não empilhar mais do que dois desumidificadores em cima um do outro.
→ Proteger o desumidificador contra quedas.

Procedimento

1. Armazenar o desumidificador entre 0 °C e +40 °C.

Eliminação

ATENÇÃO! Perigo devido a materiais e substâncias

Separar os materiais e reciclá-los de acordo com as regulamentações locais.
- Ter em atenção as regulamentações locais e as indicações das folhas de dados de segurança para a eliminação de materiais auxiliares e de trabalho.

Não deitar o desumidificador fora juntamente com os resíduos domésticos, mas sim eliminá-lo de acordo com as normas legais.

13 Declaração CE de Conformidade

Declaração CE de Conformidade de acordo com a diretiva relativa às máquinas 2006/42/CE anexo II 1.A

Produto: Desumidificador

N.º de produto: AD110

Descrição de funções: O desumidificador destina-se a desumidificar o ar com pressão atmosférica em espaços fechados.

É expressamente declarado que o produto está em conformidade com as normas aplicáveis das seguintes diretivas:

• 2006/42/CE Diretiva relativa às máquinas
- 2014/ 30/ EU Diretiva relativa à compatibilidade eletromagnética (CEM)

Foram aplicadas as seguintes normas harmonizadas:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Pessoa autorizada a compilar a documentação técnica: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30/03/2020

X. SV - Bruksanvisning

Importante: Leer detenidamente antes del uso. Guardar para ulterior uso.
