MANUAL DE UTILIZADOR AD 780P Aerial

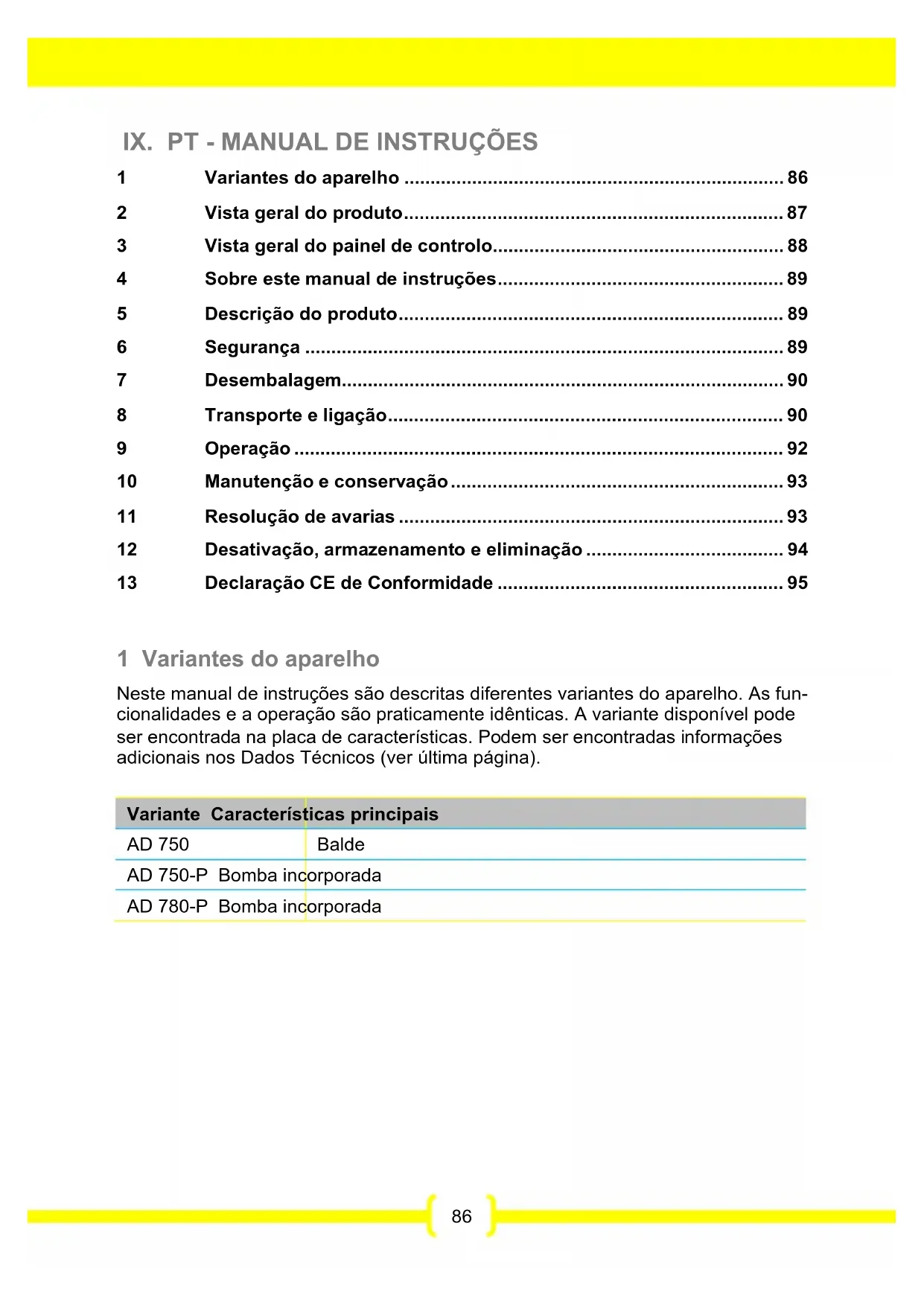

PT Manual de instruções 86

SV Bruksanvisning

1 Variantes do aparelho 86
2 Vista geral do produto....87
3 Vista geral do painel de controlo....88
4 Sobre este manual de instruções....89
5 Descrição do produto....89
6 Segurança 89
7 Desembalagem....90
8 Transporte e ligação....90
9 Operação 92
10 Manutenção e conservação....93
11 Resolução de avarias 93
12 Desativação, armazenamento e eliminação 94
13 Declaração CE de Conformidade 95

1 Variantes do aparelho

Neste manual de instruções são descritas diferentes variantes do aparelho. As funcionalidades e a operação são praticamente idênticas. A variante disponível pode ser encontrada na placa de características. Podem ser encontradas informações adicionais nos Dados Técnicos (ver última página).

Variante Características principais
AD 750	Balde
AD 750-P Bomba incorporada
AD 780-P Bomba incorporada

2 Vista geral do produto

1 2 AERIAL 3

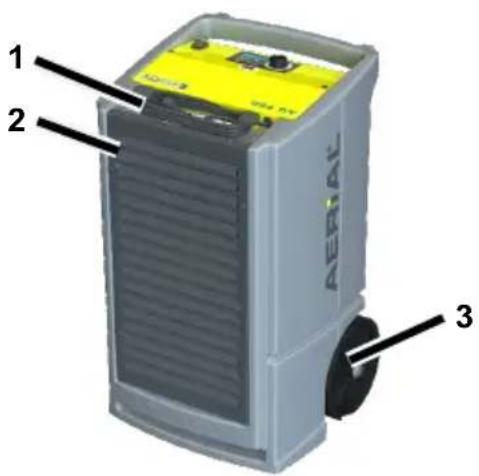

Fig. 1: Vista dianteira

1 Ficha de rede elétrica
2 Saída de ar
3 Rodas

1 3 4 5 2 Ag 720

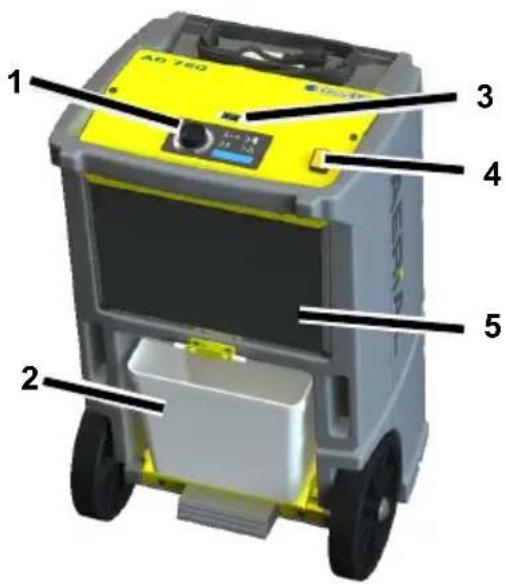

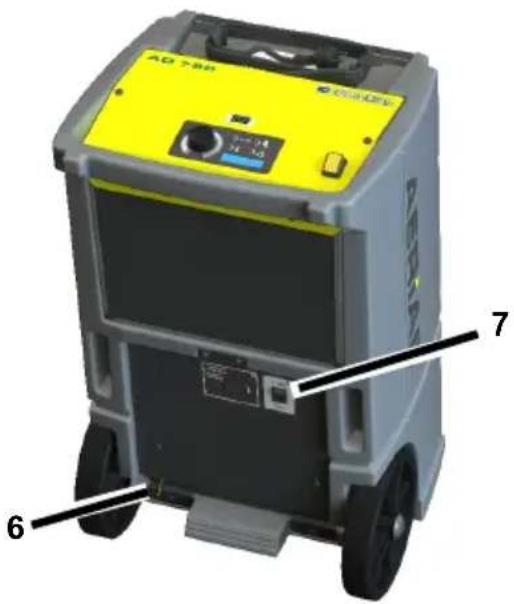

Fig. 2: Vista traseira

1	Painel de controlo	5	Superfície de entrada de ar com filtro
2	Balde(apenas AD 750)	6	Tubuladura de drenagem
3	Contador de potência (MID)	7	Comutador basculante "bomba" (apenas AD 750-P/AD780-P)
4	Botão ligar/desligar

3 Vista geral do painel de controlo

1 O Conl 2 % OK 3 OFF 20°C/60% 1234.5h 4 5

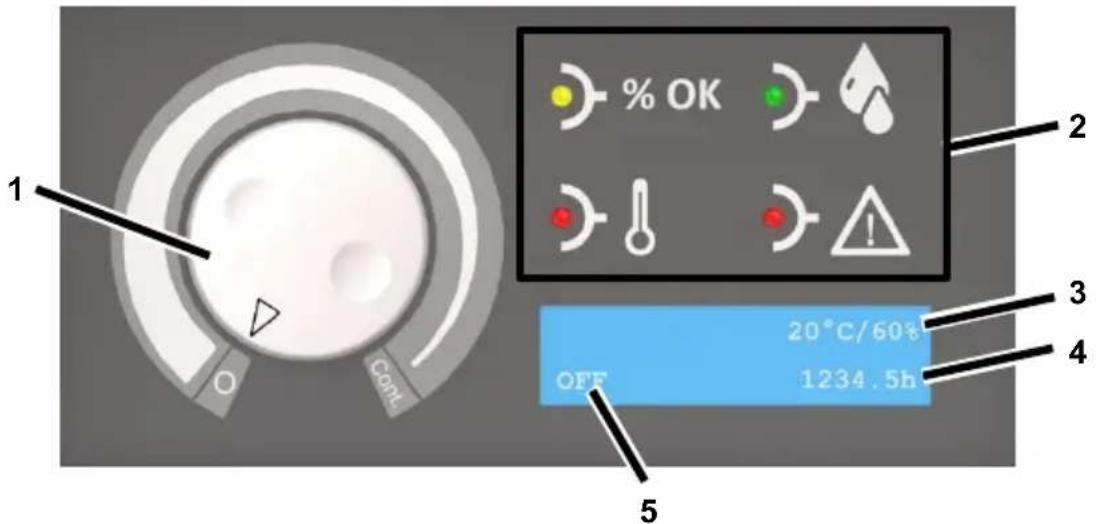

Fig. 3: Vista geral do painel de controlo

1 Higróstato:0 = DesligadoCont. = Modo contínuo	4 Horas de funcionamento
2 Luzes de sinalização	5	Estado operacional/Humidade ambiente nominal
3 Temperatura ambiente real/Humidade ambiente real

Luz de sinalização		Estado	Significado
		Acesa Humidade ambiente nominal al-cançada
		Acesa A desumidificar o espaço
		Acesa	Temperatura exterior <1°C ou > 34 °C
		Acesa Avaria
		Intermitente Avaria da bomba. Após resolução, a bomba arranca au-tomaticamente.

4 Sobre este manual de instruções

O presente manual de instruções não pode ser reproduzido, copiado e divulgado sem autorização por escrito por parte do fabricante.

Importante: Ler cuidadosamente antes de utilizar. Conservar para referência futura.

5 Descrição do produto

O desumidificador regula a humidade do ar no espaço. A água condensada resultante é recolhida num balde (AD 750) ou escoada através de uma bomba interna (AD 750-P/AD 780-P). O desumidificador está equipado com descongelação automática.

Material fornecido

• Desumidificador
• Manual de instruções
• Apenas AD 750: Balde (dentro do aparelho)
• Apenas AD 750-P/780-P: Mangueira de drenagem 12 x 2 mm com abraçadeira

Acessórios opcionais

• AD 750: Mangueira de drenagem

A placa de características está localizada no revestimento exterior.

6 Segurança

Utilização adequada e condições de utilização

O desumidificador destina-se a de- sumidificar o ar com pressão atmosfé- rica em espaços interiores fechados, como caves, garagens ou armazéns.

O desumidificador só pode ser operado e armazenado em espaços com uma área de superfície superior a 4 m².

O desumidificador só pode ser utilizado em conformidade com os Dados Técnicos (ver última página).

Não é permitida a utilização do desumidificador por pessoas com limitações físicas, sensoriais ou mentais ou por crianças.

Todos os utilizadores devem ter lido e compreendido o manual de instruções.

Utilização indevida previsível

O desumidificador não pode ser utilizado:

- em espaços com atmosferas potencialmente explosivas.

• em espaços com atmosferas agressivas (p. ex. causadas por produtos químicos).
• em espaços com água, cujo valor de pH não se encontra entre 7,0 e 7,4.
• em espaços com sal ou líquidos com um teor de sal > 1 %, p. ex., piscinas de água salgada.
• em espaços com ar tratado com ozono, alta concentração de solventes ou elevada exposição ao pó.

Indicações gerais de segurança

AVISO! Perigo de explosão, qu-eimaduras e intoxicações por agente de refrigeração!

O dispositivo contém um agente de refrigeração inodoro e inflamável, que pode levar a explosões e incêndios, assim como lesões e intoxicações se manuseado incorretamente. O circuito do agente de refrigeração está pressurizado.

• Não utilizar objetos para acelerar o processo de descongelação.
  Não armazenar o desumidificador em espaços com fontes de ignição permanentes, como chamas desprotegidas, aparelhos a gás ou aquecedores elétricos ligados.
• Não perfurar nem queimar o desumidificador.

• Apenas operar o aparelho num espaço suficientemente arejado com uma área de superfície superior a 4 m ^2 .
  Todos os trabalhos no circuito do agente de refrigeração só podem ser realizados pelo fabricante ou por pessoal especializado autorizado pelo mesmo. Antes de trabalhar no circuito do agente de refrigeração, este deve ser purgado nos equipamentos destinados para este efeito.

• Ter em atenção as disposições nacionais para instalações de gás.

• Não esvaziar nem eliminar agentes de refrigeração juntamente com os resíduos domésticos.
• Evitar o contacto com agentes de refrigeração.

AVISO! Choque elétrico!

Os trabalhos em componentes condu- tores de tensão ou água em componentes condutores de tensão pode causar choques elétricos com perigo de morte.

• Evitar o contacto entre água e componentes condutores de tensão.
  Antes de mudar a localização do aparelho, desligar o desumidificador, desconectar a ficha de rede elétrica e, se necessário, drenar a água.
  Os trabalhos nos componentes elétricos devem ser realizados apenas pelo fabricante ou por pessoal autorizado.

7 Desembalagem

Procedimento

1. Verificar se o material fornecido está completo. Contactar o revendedor especializado no caso de danos ou de fornecimento incompleto.
2. Remover a embalagem e eliminá-la de acordo com as normas locais.

8 Transporte e ligação

Transporte

AVISO! Esmagamento devido à perda de estabilidade!

Transportar o desumidificador verticalmente e protegê-lo contra quedas ou deslizamentos.
Colocar o desumidificador sobre superfícies planas e fixas.

AVISO! Esmagamento ou corte devido ao acesso à grade do filtro de ar!

• Transportar o desumidificador pelas pegas.
  Não agarrar o filtro de ar.

CUIDADO! Esmagamento ou danos ergonómicos no transporte do desumidificador!

Transportar o desumidificador pelas pegas.
Efetuar o transporte do desumidificador com duas pessoas.

Procedimento

1. Certificar-se de que o balde está vazio ou que a água condensada foi escoada através da bomba.
2. Garantir que a mangueira de drenagem (opcional) e o cabo de rede estão desconectados do aparelho.
3. Transportar o desumidificador para o local de utilização.

INDICAÇÃO: O ar deve circular livremente. Não cobrir as aberturas para o ar. O espaço livre antes da saída de ar e do filtro de ar deve ser de, pelo menos, 1 m.

AD 750: Preparar o balde

Não se aplica se uma mangueira de drenagem opcional estiver ligada.

Procedimento

AD 750-P/AD 780-P: Ligar a mangueira de drenagem

Nos aparelhos AD 750-P/AD 780-P, a mangueira de drenagem fornecida deve ser obrigatoriamente ligada.

ATENÇÃO! Desempenho insuficiente do aparelho!

→ Não dobrar a mangueira de drena-gem.

- Não colocar objetos sobre a mangueira.

Procedimento

1. Fixar a mangueira de drenagem na tubuladura de drenagem na parte posterior do aparelho e proteger com abraçadeira.
2. Direcionar a mangueira de drena-gem afastada do desumidificador para um dreno ou um recipiente apropriado (diferença máxima de altura: 3 m).

AD 750: Ligar a mangueira de drenagem opcional

Se for necessário, a água condensada pode ser escoada no aparelho AD 750 através de uma mangueira de drena-gem em vez de ser recolhida no balde. Para isso, proceder da seguinte forma:

ATENÇÃO! Desempenho insuficiente do aparelho!

• Não colocar a extremidade da mangueira dentro de água (pode ocorrer represamento de água).
• Não dobrar a mangueira de drena-gem.
• Não colocar objetos sobre a mangueira.

Procedimento

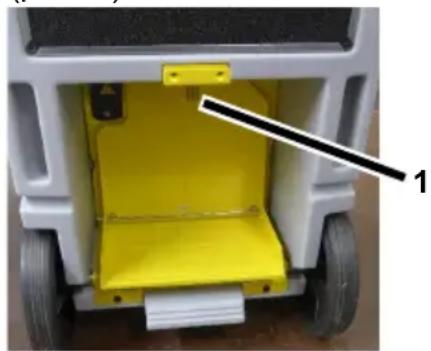

1. Retirar o balde.
2. Fixar a mangueira apropriada (12 x 2 mm) com uma abraçadeira de tubos na tubuladura de drenagem (pos. 1).

1. Certificar-se de que a extremidade da mangueira fica abaixo do início

da mangueira na tubuladura de drenagem. Declive de, pelo menos, 5% (5 cm/metro).

1. Direcionar a extremidade da mangueira para um dreno ou recipiente apropriado.

Ligação elétrica

Procedimento

1. Certificar-se de que a tensão de rede corresponde à tensão de alimentação nos dados técnicos.
2. Proteger adequadamente a tomada e a rede elétrica.
3. Instalar um interruptor de corrente diferencial residual em locais húmidos ou locais de construção.
4. Certificar-se de que a ficha de rede elétrica é adequada à tomada do edifício.
5. Certificar-se de que a tomada utilizada está ligada à terra.
6. Inserir a ficha de rede elétrica na tomada.

9 Operação

Desumidificar o espaço

INDICAÇÃO: Deixar o desumidificador repousar na sua posição final durante cerca de 15 minutos antes da colocação em funcionamento, depois do transporte e depois de um armazenamento prolongado.

Procedimento

1. Certificar-se de que a água condensada consegue ser escoada através de uma mangueira de drena-gem ou para dentro do balde.
2. Colocar o botão ligar/desligar em "I".
3. Rodar o higróstato de "0" no sentido de "Cont". Ajustar a humidade pretendida no higróstato. O desumidificador inicia-se apenas se a

humidade ambiente real for superior à humidade ambiente nominal.

A luz acende. O funcionamento inicia. O desumidificador funciona durante, pelo menos, 10 minutos. Assim que a humidade ambiente nominal seja alcançada, o ventilador continua a funcionar durante 30 minutos.

Se a humidade ambiente real subir 5% durante este tempo, a luzifica a piscar e o compressor reinicia após o final deste tempo. Caso o higróstato esteja em "Cont", o desumidificador funciona no modo contínuo..

AD 750: Esvaziar o balde

A luz é intermitente, o balde está cheio.

Procedimento

1. Esvaziar o balde.

AD 750-P/AD 780-P: Bombear a água

Se necessário, a água condensada pode ser bombeada da seguinte forma:

Procedimento

1. Certificar-se de que a mangueira de drenagem está direcionada para um dreno ou recipiente apropriado.
2. Ligar a bomba. Para isso, acionar o comutador basculante "bomba" e manter este pressionado até a água condensada ser bombeada.

1. Se for necessário, esvaziar o balde ou bombear a água.
2. Colocar o higróstato em "0".
3. Colocar o botão ligar/desligar em "0".

10 Manutenção e conservação

AVISO! Danos para a saúde devido a pó!

Realizar a limpeza do desumidificador com ar comprimido apenas em ambientes abertos.
Utilizar máscara e óculos de proteção.

ATENÇÃO! Danos materiais!

Os produtos de limpeza podem danificar superfícies. Utilizar apenas produtos de limpeza suaves.
Utilizar apenas peças sobressalentes originais e autorizadas.

Limpeza e inspeção

Procedimento

1. Desligar o desumidificador.
2. Retirar a ficha de rede elétrica da tomada.
3. Remover o filtro de ar e limpar (p. ex. com aspirador) ou substituir.

4. Inspecionar a tubuladura de drenagem e a mangueira de drenagem eventualmente ligada.

5. Colocar filtros novos ou limpos. Utilizar apenas filtros originais.

6. Ligar o cabo de alimentação à tomada.
7. Se for necessário, ligar o desumidificador.

Peças sobressalentes e serviço de apoio ao cliente

No caso de dúvidas sobre o desumidificador ou caso sejam necessárias peças sobressalentes, entrar em contacto com o revendedor autorizado ou com o serviço de assistência técnica da AERIAL.

11 Resolução de avarias

No caso de avarias verificar os seguintes aspetos. Se for necessário, entrar em contacto com o serviço de assistência técnica da AERIAL.

AVISO! Intoxicações por agentes de refrigeração, queimaduras, esmagamento ou choque elétrico durante os trabalhos de manutenção!

As reparações ou os trabalhos de manutenção devem ser realizados apenas pelo fabricante ou por pessoal autorizado.
Em caso de mau funcionamento, desligar o desumidificador e protegê-lo contra um arranque indesejado.
Deixar os componentes quentes arrefecerem suficientemente antes de iniciar os trabalhos.

Mensagens de erro

Exibição no visor	Causa possível	Solução
Error E1(Room temp)	Temperatura exterior <1°C ou >34 °C	O aparelho reinicia automaticamente assim que a temperatura voltar a >5 °C ou< 30°C.
Error E2<cooling system>	Erro do sistema de re-frigeração	Desligar o desumidificador e voltar a ajustar a humidade am-biente nominal pretendida.

Avarias

Problema	Causa possível	Solução
O desumidificador apresenta uma potência de desumidificação má ou nenhuma.	O filtro de ar está sujo. O desumidificador recebe muito pouco ar. Os filtros sujos podem causar danos permanentes no aparelho.	Limpar o filtro ou substituí-lo, se for necessário.
O desumidificador está fora de funcionamento/ O ventilador e o compressor não funcionam.	O desumidificador está desligado.	Ligar o desumidificador.
	O desumidificador está sem alimentação de energia.	Verificar a alimentação de energia.
Avaria da bomba A bomba está bloqueada, por ex., porque a água não pode escoar pela mangueira de drenagem/balde.		Inspecionar a mangueira de drenagem/balde.
		Defeito na bomba. Entrar em contacto com o serviço de assistência técnica da AERIAL.

12 Desativação, armazenamento e eliminação

Desativação

Procedimento

1. Desligar o desumidificador.
2. Esvaziar o balde (AD 750) ou bombear a água.
3. Retirar a ficha de rede elétrica da tomada.
4. Cobrir o desumidificador com um pano para protegê-lo do pó.

Armazenamento

CUIDADO! Ferimentos!

Não empilhar mais do que dois desumidificadores em cima um do outro.
→ Proteger o desumidificador contra quedas.

Procedimento

1. Armazenar o desumidificador entre 0 °C e +40 °C.

Eliminação

ATENÇÃO! Perigo devido a materiais e substâncias

Separar os materiais e reciclá-los de acordo com as regulamentações locais.
- Ter em atenção as regulamentações locais e as indicações das folhas de dados de segurança para

a eliminação de materiais auxiliares e de trabalho.

Não deitar o desumidificador fora juntamente com os resíduos domésticos, mas sim eliminá-lo de acordo com as normas legais.

13 Declaração CE de Conformidade

Declaração CE de Conformidade de acordo com a diretiva relativa às máquinas 2006/42/CE anexo II 1.A

Fabricante: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Produto: Desumidificador

N.º de produto: AD750 / AD750-P / AD780-P

Descrição de funções: O desumidificador destina-se a desumidificar o ar com pressão atmosférica em espaços fechados.

É expressamente declarado que o produto está em conformidade com as normas aplicáveis das seguintes diretivas:

• 2006/42/CE Diretiva relativa às máquinas
• 2014/ 30/ EU Diretiva relativa à compatibilidade eletromagnética (CEM)

Foram aplicadas as seguintes normas harmonizadas:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Pessoa autorizada a compilar a documentação técnica:
