BRUGSANVISNING AD 780P Aerial

DA Betjeningsvejledning 55

NO Bruksanvisning 65

1 Modeller 55
2 Produktoversigt 56
3 Oversigt over betjeningspanel 57
4 Om denne betjeningsvejledning....58
5 Produktbeskrivelse.... 58
6 Sikkerhed....58
7 Udpakning 59
8 Transport og tilslutning....59
9 Betjening 61
10 Vedligeholdelse og pleje 61
11 Afhjælpning af fejl....62
12 Udtagning af drift, opbevaring og bortskaffelse 63
13 EF-overensstemmelseserklæring....64

1 Modeller

Der er beskrevet forskellige modeller i denne betjeningsvejledning. Funktionerne og betjeningen er næsten identiske. Det fremgår af typeskiltet, hvilken model der er tale om. Se de tekniske data for yderligere oplysninger (se sidste side).

Variant	De vigtigste elementer
AD 750 Beholder
AD 750-P Fastmonteret pumpe
AD 780-P Fastmonteret pumpe

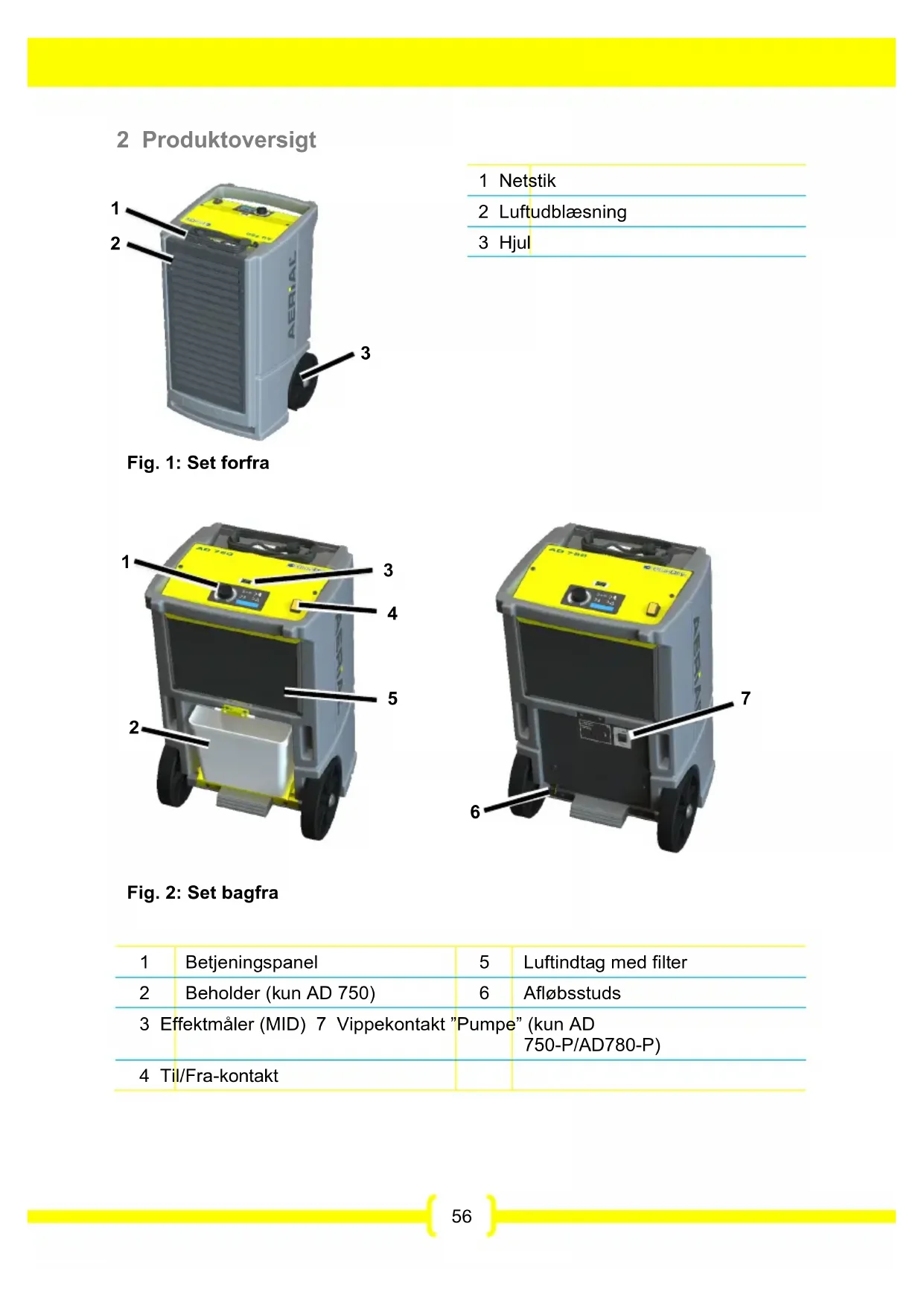

2 Produktoversigt

1 2 AERIAL 3

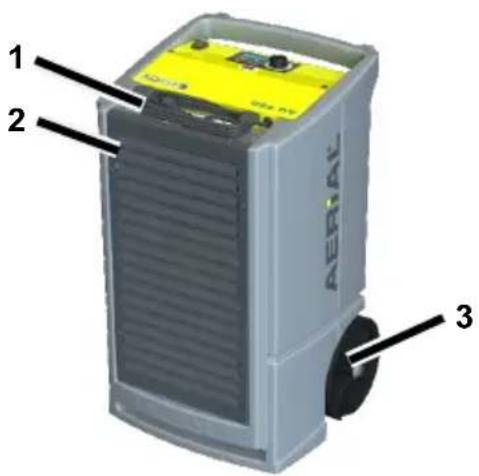

Fig. 1: Set forfra

1 Netstik
2 Luftudblæsning
3 Hjul

1 2 3 4 5 AD 720

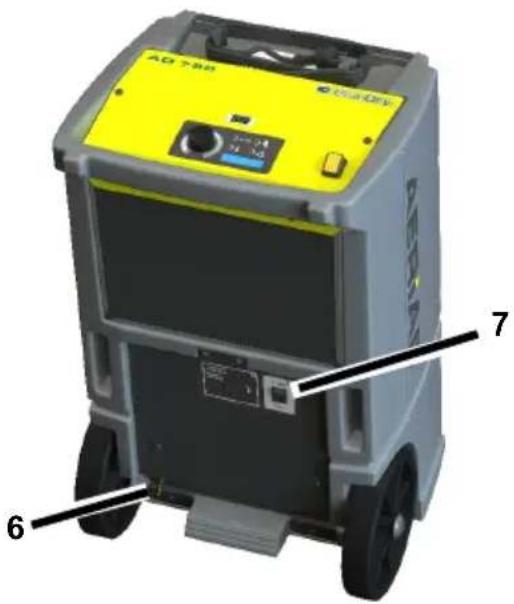

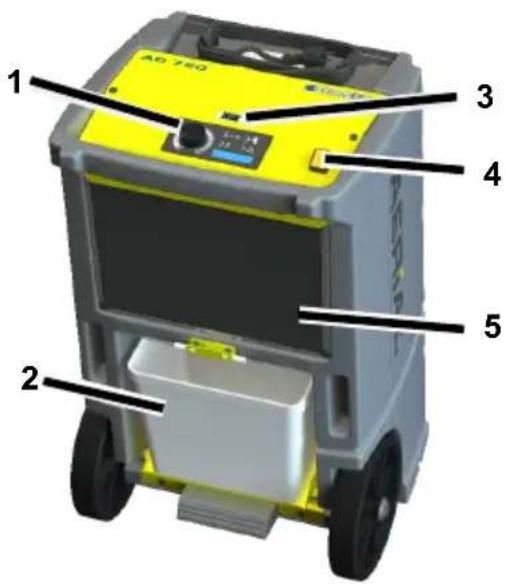

Fig. 2: Set bagfra

1 Hygrostat:0 = fraCont. = kontinuerlig drift		4 Driftstimer
2	Signallamper	5	Driftstilstand/Indstillet rumfugtighed
3 Faktisk rumtemperatur/Faktisk rumfugtighed

Signallampe Tilstand Betydning
	Lyser Indstillet rumfugtighed nået
	Lyser Rum affugtes
	Lyser	Udendørstemperatur <1°C eller > 34 °C
	Lyser Fejl
	Blinker Pumpefejl. Efter afhjælpning går pumpen automatisk i gang igen.

4 Om denne betjeni- ngsvejledning

Denne betjeningsvejledning må ikke re- produceres, kopieres eller distribueres uden producentens skriftlige godken- delse.

Vigtigt: Læs betjeningsvejledningen omhyggeligt inden apparatet tages i brug. Betjeningsvejledningen skal opbe- vares med henblik på senere opslag.

5 Produktbeskrivelse

Luftaffugteren regulerer luftfugtigheden i rummet. Kondensvandet, der dannes gennem affugtningen, opsamles i en beholder (AD 750) eller pumpes væk ved hjælp af en indbygget pumpe (AD 750-P/

AD 780-P). Luftaffugteren er udstyret med automatisk afrimning.

Leveringsomfang

• Luftaffugter
• Betjeningsvejledning
  • Kun AD 750: Beholder (i enhed)
  • Kun AD 750-P/780-P:
  Afløbsslange 12 x 2 mm med slangeclips

Ekstraudstyr

• AD 750: Afløbsslange

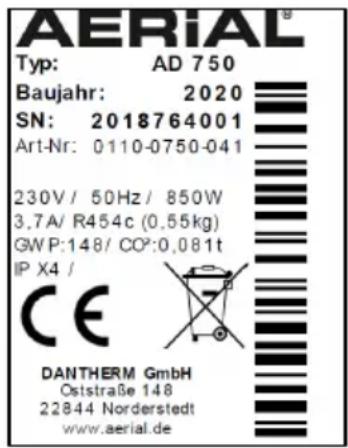

Typeskilt

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3.7A/ R454c (0,55kg) GW P:148/ CO²:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Typeskiltet er anbragt på kabinettet.

6 Sikkerhed

Tilsigtet brug og anvendelsesbetingelser

Luftaffugteren bruges til at affugte luft ved atmosfæretryk i lukkede indendørs rum som kældre, garager eller lagerrum.

Luftaffugteren må kun ophænges og benyttes i rum med et grundareal større end 4 m².

Luftaffugteren må kun anvendes under overholdelse af de tekniske specifikationer (se sidste side).

Børn eller personer med nedsatte fysiske, sensoriske eller mentale evner må ikke benytte luftaffugteren.

Enhver bruger skal have læst og forstået betjeningsvejledningen.

Forkert brug, som kan forudses

Luftaffugteren må ikke benyttes:

• I rum med eksplosionsfarlig atmosfære.
• I rum med en aggressiv atmosfære (f.eks. på grund af kemikalier).

• I rum med vand, hvis pH-værdi ikke ligger inden for 7,0 til 7,4.

• I rum med salt eller væsker med et saltindhold > 1 %, f.eks. saltbade.

• I rum med ozonbehandlet luft, høj opløsningsmiddelkoncentration eller høj støvbelastning.

Generelle sikkerhedsoplysninger

ADVARSEL! Fare for eksplosion, forbrænding og forgiftning på grund af kølemiddel!

Enheden indeholder et lugtfrit, brændbart kølemiddel, der ved forkert håndtering kan forårsage eksplosion og brand samt skader og forgiftning. Køle-middelkredsløbet er under tryk.

Benyt ikke genstande til at fremskynde afrimningsprocessen.
Opbevar ikke luftaffugteren i rum med permanente antændelseskilder såsom åben ild, tændte gasapparater eller elvarmeapparater.
Der må ikke bores i luftaffugteren, og den må ikke brændes.
Enheden må kun benyttes i et rum med tilstrækkelig ventilation og et grundareal større end 4 m².
Enhver form for arbejde på kølemiddelkredsløbet må kun udføres af producenten eller fagpersonale autoriseret af denne. Inden der arbejdes på kølemiddelkredsløbet, skal det aflastes i de hertil beregnede anordninger.
Vær opmærksom på nationale bestemmelser vedrørende gasinstallationer.
Kølemidlet må ikke aftappes eller bortskaffes som husholdningsaffald.
- Undgå at komme i kontakt med kølemiddel.

ADVARSEL! Elektrisk stød!

Arbejde på spændingsførende komponenter eller vand på spændingsførende komponenter kan forårsage livsfarligt elektrisk stød.

Undgå, at vand kommer i kontakt med spændingsførende komponenter.
Sluk for luftaffugteren, træk netstikket ud, og dræn vandet efter behov, hver gang den skal flyttes.
Lad kun producenten eller autoriseret personale udføre arbejde på elektriske komponenter.

7 Udpakning

Fremgangsmåde

1. Kontrollér, at leveringen er fuldstændig. Kontakt forhandleren i tilfælde af skader, eller hvis leveringen er ufuldstændig.
2. Fjern emballagen, og bortskaf den i henhold til de lokale bestemmelser.

ADVARSEL! Fare for tilskadekomst, hvis luftaffugteren vælter!

• Transportér luftaffugteren i opret position, og sørg for, at den ikke kan vælte eller glide.
• Placer luftaffugteren på en plan og fast overflade.

• Transportér luftaffugteren i grebene.
  Tag ikke fat i luftfilteret.

FORSIGTIG! Fare for fastklemning eller ergonomiske skader ved transport af luftaffugteren!

• Transportér luftaffugteren i grebene.
• Transportér luftaffugteren med to personer.

Fremgangsmåde

1. Sørg for, at beholderen er tom/kondensvandet er pumpet ud.
2. Sørg for, at afløbsslangen (eks-traudstyr) og strømkablet er taget ud af enheden.
3. Transportér luftaffugteren til anvendelsesstedet.

BEMÆRK: Luften skal kunne cirkulere frit. Luftåbningerne må ikke tildækkes. Frirummet foran luftåbningen og luftfilteret skal være mindst 1 m.

AD 750: Klargøring af beholder

Gælder ikke, hvis der er tilsluttet en af- løbsslange som ekstraudstyr.

Fremgangsmåde

➢ Skub beholderen ind i luftaffugteren.

AD 750-P/AD 780-P: Tilslutning af afløbsslange

På enhederne AD 750-P/AD 780-P skal den medfølgende afløbsslange altid tilsluttes.

OBS! Utilstrækkelig effekt!

Afløbsslangen må ikke bøjes.
Det må ikke placeres genstande på slangen.

Fremgangsmåde

1. Fastgør afløbsslangen på afløbsstudsen på bagsiden af enheden, og sørg for at sikre den med slangeclips.
2. Før afløbsslangen fra luftaffugteren til et afløb eller en egnet beholder (maksimal højdeforskel: 3 m).

AD 750: Tilslutning af afløbsslange som ekstraudstyr

På enheden AD 750 kan kondensvandet ledes bort via en afløbsslange i stedet for ned i beholderen, hvis det ønskes. Gør som følger:

OBS! Utilstrækkelig enhedsydelse!

• Placér ikke slangens ende i vand (risiko for vandopstemning).
  Afløbsslangen må ikke bøjes.
  Det må ikke placeres genstande på slangen.

Fremgangsmåde

1. Tag beholderen ud.

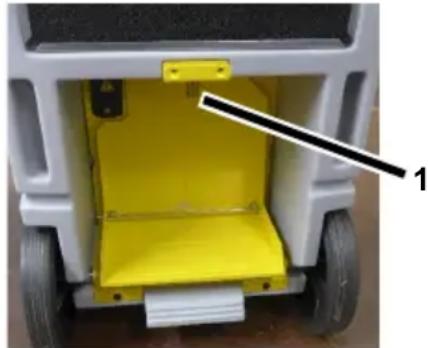

2. Fastgør en egnet slange (12 x 2 mm) til afløbsstudsen (Pos. 1) ved hjælp af et spændebånd.

1. Sørg for, at slangens ende er placeret lavere end slangens begyndelse på afløbsstudsen. Hældningen skal være mindst 5 % (5 cm/meter).
2. Før slangens ende hen til et afløb eller ned i en egnet beholder.

Elektrisk tilslutning

Fremgangsmåde

1. Kontrollér, at netspændingen svarer til tilslutningsspændingen i de tekniske data.
2. Sørg for at sikre stikkontakt og for- syningsnet tilstrækkeligt.
3. I fugtige rum/på byggepladser, skal der installeres et FI-relæ.
4. Kontrollér, at netstikket er egnet til stikkontakten i bygningen.
5. Kontrollér, at den benyttede stikkontakt er jordet.
6. Sæt netstikket i stikkontakten.

9 Betjening

Affugtning af rum

BEMÆRK: Lad luftaffugteren hvile i ca. 15 minutter på dens endelige position efter transport og efter længere tids opbevaring, inden den tages i brug.

Fremgangsmåde

1. Kontrollér, at kondensvandet kan løbe ud via en afløbsslange eller ned i beholderen.
2. Stil til/fra-kontakten på "l".
3. Drej hygrostaten fra "0" i retning mod "Cont". Indstil den ønskede fugtighed på hygrostaten. Luftaffugteren starter kun, hvis den faktiske rumfugtighed er højere end den ønskede rumfugtighed.

Lampen lyser. Driften starter.

Luftaffugteren kører i mindst 10 minutter. Når den indstillede rumfugtighed er nået, fortsætter ventilatoren med at køre i 30 minutter. Hvis den faktiske rumfugtighed stiger med 5% i ventilatorens efterløbstid, blinker lampen, og kompressoren starter igen, när tiden er gået. Hvis hygrostaten står på "Cont", kører luftaffugteren kontinuerligt.

AD 750: Tømning af beholder

Lampen blinker, när beholderen er fuld.

Fremgangsmåde

1. Tøm beholderen.

AD 750-P/AD 780-P: Bortpumpning af vand

Ved behov kan kondensvandet pumpes bort på følgende måde:

Fremgangsmåde

1. Kontrollér, at afløbsslangen fører hen til et afløb eller en egnet beholder.
2. Tænd for pumpen. Tryk på vippe-kontakten "Pumpe" for at gøre dette, og hold kontakten trykket, indtil kondensvandet er pumpet bort.

Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Turner Pump Pump

Frakobling

Fremgangsmåde

1. Tøm beholderen/pump vandet bort efter behov.
2. Stil hygrostaten på "0".
3. Stil til/fra-kontakten på "0".

10 Vedligeholdelse og pleje

ADVARSEL! Sundhedsskader på grund af støv!

Rengør kun luftaffugteren med trykluft i et åbent miljø.
Bær beskyttelsesmaske og beskyttelsesbriller.

OBS! Materielle skader!

Overflader kan tage skade af rengøringsmidler. Benyt kun milde rengøringsmidler.
→ Benyt kun godkendte originale reservedele.

Rengøring og inspektion

Fremgangsmåde

1. Sluk for luftaffugteren.

2. Tag netstikket ud.

3. Tag luftfilteret ud, og rengør det (f.eks. med en støvsuger), eller udskift det.

4. Kontrollér afløbsstudsen og en eventuelt tilsluttet afløbsslange.
5. Sæt det nye/rengjorte filter i. Benyt kun originale filtre.
6. Sæt strømkablet i.
7. Tænd for luftaffugteren ved behov.

Kontakt forhandleren eller AERIAL-Service ved spørgsmål til luftaffugteren eller behov for reservedele.

11 Afhjælpning af fejl

Kontrollér nedenstående punkter i tilfælde af fejl. Kontakt AERIAL-Service om nødvendigt.

ADVARSEL! Forgiftning på grund af kølemiddel, forbrændinger, fastklemning eller elektrisk stød i forbindelse med vedligeholdelsesarbejde!

Få kun reparationer og istandsæt- telsesarbejde udført af producenten eller autoriseret personale.
- Ved funktionsfejl skal luftaffugteren slukkes og sikres mod gentilkobling.
- Inden der udføres arbejde på varme komponenter, skal disse først køle af.

Fejlmeddelelser

Displayvisning	Mulig årsag	Afhjælpning
Error E1<Room temp>	Udendørstemperatur <1°C eller >34 °C	Enheden starter op igen automatisk, så snart temperaturen i-gen er >5°C eller< 30°C.
Error E2<cooling system>	Fejl på kølesystemet Sluk for luftaffugteren, og indstil den ønskede rumfugtighed i-gen.

Fejl

Problem	Mulig årsag	Afhjælpning
Luftaffugterens affugt- ningseffekt er dårlig eller mangler helt.	Luftfilteret er snavset. Luftaffugteren tilføres for lidt luft. Snavsede filtre kan forårsage skader på enheden med tiden.	Rengør filteret, eller udskift det om nødvendigt.
Luftaffugteren virker ikke/ventilator og kompressor arbejder ikke.	Luftaffugteren er sluk- ket.	Tænd for luftaffugteren.
	Luftaffugteren er u- den strømforsyning.	Kontrollér strømforsyningen.
Pumpefejl Pumpen er blokeret, f.eks. fordi vandet ikke kan løbe ud via afløbsslangen/ behol- deren.		Kontrollér afløbsslangen/ behol- deren.

12 Udtagning af drift, opbevaring og bortskaffelse

Udtagning af drift

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tøm beholderen (AD 750)/pump vandet bort.
3. Tag netstikket ud.
4. Dæk luftaffugteren til med en klud for at beskytte den mod støv.

Opbevaring

FORSIGTIG! Fare for tilskadekomst!

Der må ikke stables mere end to luftaffugtere oven på hinanden.
→ Sikr luftaffugteren mod at vælte.

Fremgangsmåde

1. Opbevar luftaffugteren ved en temperatur på mellem 0 °C og +40 °C.

Bortskaffelse

OBS! Fare på grund af materialer og stoffer

Materialer adskilles og rensorteres i overensstemmelse med lokale bestemmelser og sendes til genbrug.
Ved bortskaffelse af hjælpe- og driftsstoffer skal lokale bestemmelser og angivelserne på sikkerheds-databladene følges.

Luftaffugteren må ikke bortskaffes med husholdningsaffald, men skal bortskaffes iht. gældende lov.

Produkt: Luftaffugter

Produkt-nr.: AD750 / AD750-P / AD780-P

Funktionsbeskrivelse: Luftaffugteren har til formål at affugte luften ved atmosfæretryk i lukkede rum.

Det erklæres udtrykkeligt, at produktet opfylder de relevante bestemmelser i følgende direktiver:

• 2006/42/EF maskindirektivet
• 2014/30/EU direktiv om elektromagnetisk kompatibilitet (EMC)

Person bemyndiget til oprettelse af det tekniske dossier:

Typeskiltet er på apparathuset.

6 Sikkerhet

MERK: Luften må sirkulere fritt.

Luftavfukteren må ikke kastes sammen med husholdningsavfallet, men kasseres i henhold til lo-vbestemmelsene.
