AD 780P - Kosteudenpoistaja Aerial - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmankuivain
Merkki	Aerial
Malli	AD 780P
Variantti	Kiinteä pumppu
Sähkönsyöttö	Verkkovirta, jännite arvokilven mukaan
Nostopumppu	Integroitu, poisto tyhjennysletkulla (mukana)
Kosteudensäätö	Säädettävä hygrostaatti (0 → jatkuva toiminta)
Automaattinen sulatus	Kyllä
Käyttölämpötila-alue	1 °C – 34 °C
Pienin huonepinta-ala	4 m²
Vedenpoisto	Pumpulla (tyhjennysletku 12 x 2 mm)
Pumpun enimmäispainekorkeus	3 m
Ilmansuodatin	Pestävä, puhdistettava säännöllisesti
Huolto	Suodattimen puhdistus, tyhjennysletkun tarkistus
Merkkivalot	Kosteus saavutettu, toiminta, lämpötila alueen ulkopuolella, toimintahäiriö, pumppuvirhe
Virheilmoitukset	Virhe E1 (lämpötila), Virhe E2 (jäähdytysjärjestelmä)
Turvallisuus	Automaattinen pysäytys, jos lämpötila <1°C tai >34°C, lapsilukko
Varaosat	Ilmansuodatin, tyhjennysletku (alkuperäiset AERIAL-osat)
Huoltopalvelu	AERIAL
Kuljetus	Pystyasennossa, kahvoista, kaksi henkilöä suositellaan

Usein kysytyt kysymykset - AD 780P Aerial

Kuinka kytken Aerial AD 780P -ilmankuivaimen päälle?

Aseta virtakytkin asentoon « I ». Käännä hygrostaattia « 0 » – « Jatkuva » asettaaksesi halutun kosteuden. Laite käynnistyy, jos ympäristön kosteus on asetusarvoa korkeampi.

Mitä tehdä, jos toimintahäiriön merkkivalo syttyy?

Tarkista virheilmoitukset näytöltä: Virhe E1 tarkoittaa ympäristön lämpötilaa < 1°C tai > 34°C (laite käynnistyy automaattisesti uudelleen lämpötilan palattua sallitulle alueelle). Virhe E2 tarkoittaa jäähdytysjärjestelmän vikaa; sammuta ja käynnistä laite uudelleen asetettuasi kosteuden uudelleen.

Kuinka poistan kondenssiveden pumpun avulla?

Varmista, että tyhjennysletku on liitetty poistoliitäntään ja että se laskee viemäriin tai sopivaan astiaan (enimmäiskorkeus 3 m). Pidä pumpun vipukytkintä painettuna, kunnes vesi on pumpattu pois.

Kuinka usein minun tulee puhdistaa ilmansuodatin?

Suodatin on suositeltavaa puhdistaa säännöllisesti, esimerkiksi imurilla. Likainen suodatin heikentää suorituskykyä ja voi pitkällä aikavälillä vahingoittaa laitetta. Vaihda se tarvittaessa alkuperäiseen AERIAL-suodattimeen.

Voinko käyttää laitetta huoneessa, jossa on kemikaaleja?

Ei. Laitetta ei saa käyttää aggressiivisissa ilmakehissä (kemikaalit, liuottimet, otsoni, runsas pöly) eikä räjähdysvaarallisilla alueilla.

Laite ei käynnisty, mitä tarkistaa?

Tarkista, että virtakytkin on asennossa « I », että pistoke on kytketty ja sähköä tulee, ja että hygrostaatti ei ole asennossa « 0 ». Jos säiliö (AD 750) on täynnä tai tyhjennysletku on tukossa, laite ei välttämättä käynnisty.

Voinko käyttää pidempää tyhjennysletkua kuin mukana toimitettu?

Ei, pumpun enimmäispainekorkeus on 3 m. Käytä vain mukana toimitettua letkua (12 x 2 mm) oikean poiston varmistamiseksi. Älä taita letkua äläkä aseta esineitä sen päälle.

Mitä pumpun merkkivalon vilkkuminen tarkoittaa?

Vilkkuminen ilmaisee pumpun toimintahäiriötä. Tarkista, ettei tyhjennysletku ole tukossa tai taitettu. Jos ongelma jatkuu, pumppu käynnistyy automaattisesti korjauksen jälkeen; ota yhteyttä AERIAL-huoltopalveluun.

Voinko pinota useita ilmankuivaimia varastointia varten?

Ei, älä pinoa enempää kuin kahta laitetta päällekkäin loukkaantumisvaaran välttämiseksi. Suojaa laite kaatumiselta ja säilytä sitä 0 °C ja +40 °C välillä.

Mistä löydän laitteen arvokilven?

Arvokilpi on laitteen kotelossa. Siinä on malli, jännite, kylmäainetyyppi ja muita teknisiä tietoja.

KÄYTTÖOHJE AD 780P Aerial

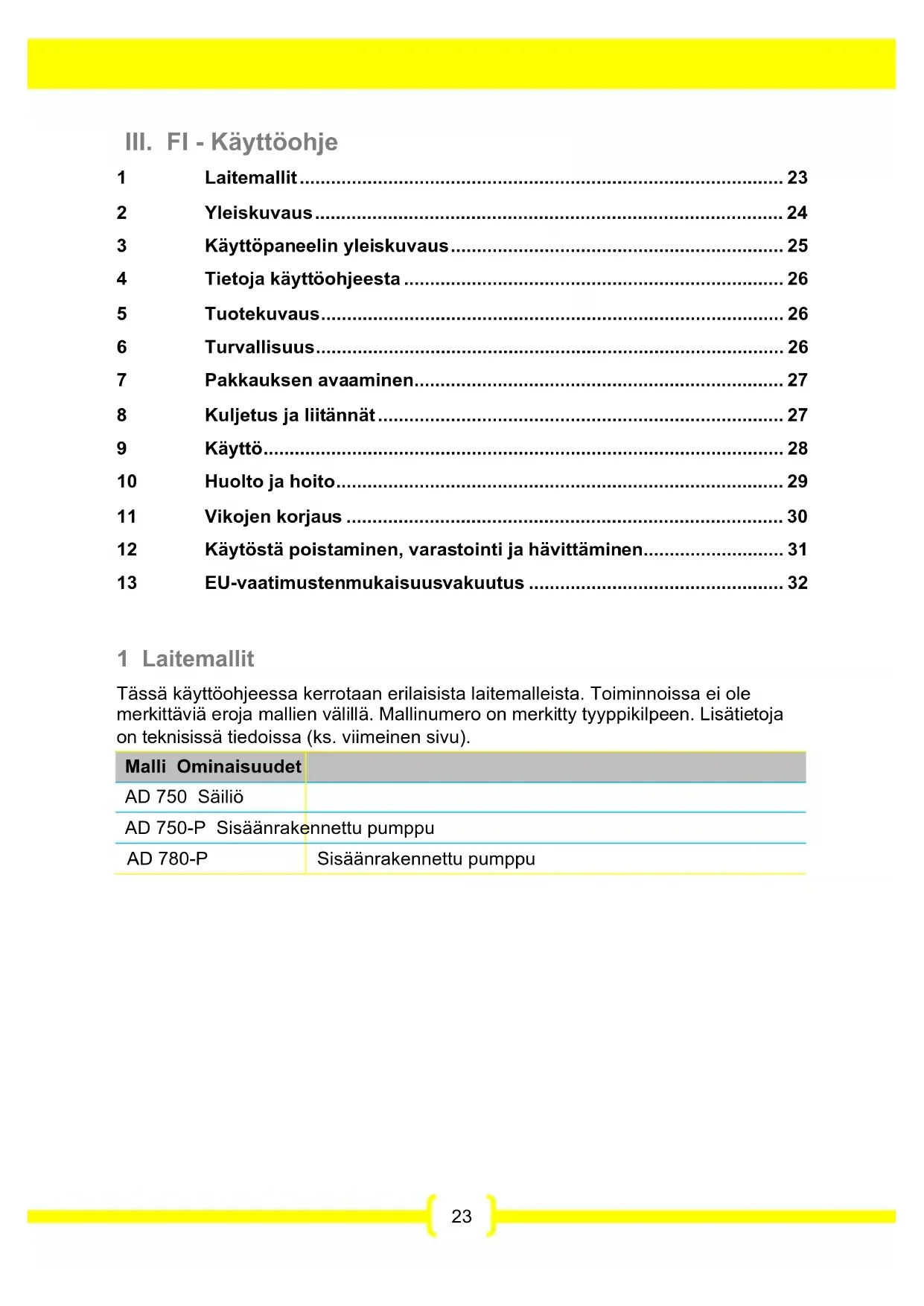

III. FI - Käyttöohje

1 Laitemallit 23
2 Yleiskuvaus....24
3 Käyttöpaneelin yleiskuvaus....25
4 Tietoja käyttöohjeesta 26
5 Tuotekuvaus....26
6 Turvallisuus....26
7 Pakkauksen avaaminen....27
8 Kuljetus ja liitännät 27
9 Käyttö....28
10 Huolto ja hoito....29
11 Vikojen korjaus 30
12 Käytöstä poistaminen, varastointi ja hävittäminen.... 31
13 EU-vaatimustenmukaisuusvakuutus 32

1 Laitemallit

Tässä käyttöohjeessa kerrotaan erilaisista laitemalleista. Toiminnoissa ei ole merkittäviä eroja mallien välillä. Mallinumero on merkitty tyyppikilpeen. Lisätietoja on teknisissä tiedoissa (ks. viimeinen sivu).

Malli Ominaisuudet
AD 750 Säiliö
AD 750-P Sisäänrakennettu pumppu
AD 780-P	Sisäänrakennettu pumppu

2 Yleiskuvaus

Kuva 1: Etupuoli

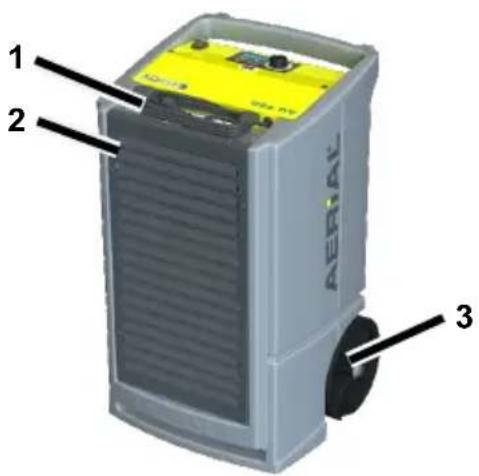

1 Pistoke
2 Ilmanpoistoaukko
3 Pyörät

Kuva 2: Taustapuoli

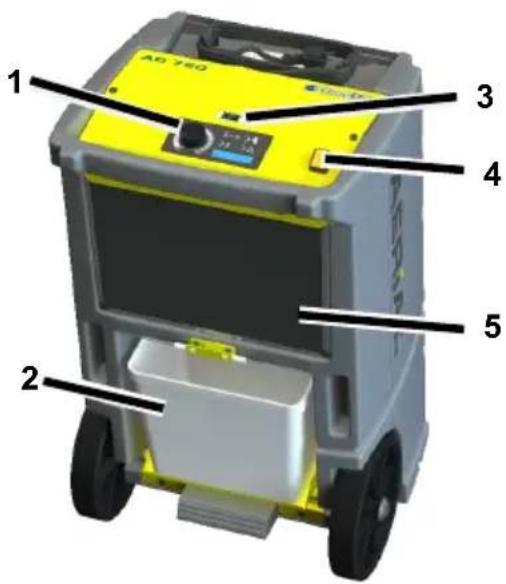

1	Käyttöpaneeli	5	Ilmanottoaukko ja suodatin
2	Säiliö (vain AD 750)	6	Poistoliitäntä

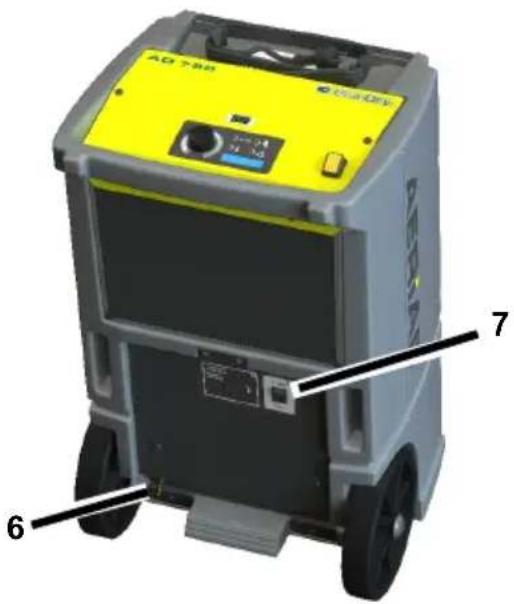

3	Teholaskuri (MID)	7	Pumppu-vipukytkin (vain AD 750-P / AD780-P)
4	Päälle/pois-painike

3 Käyttöpaneelin yleiskuvaus

Kuva 3: Käyttöpaneelin yleiskuvaus

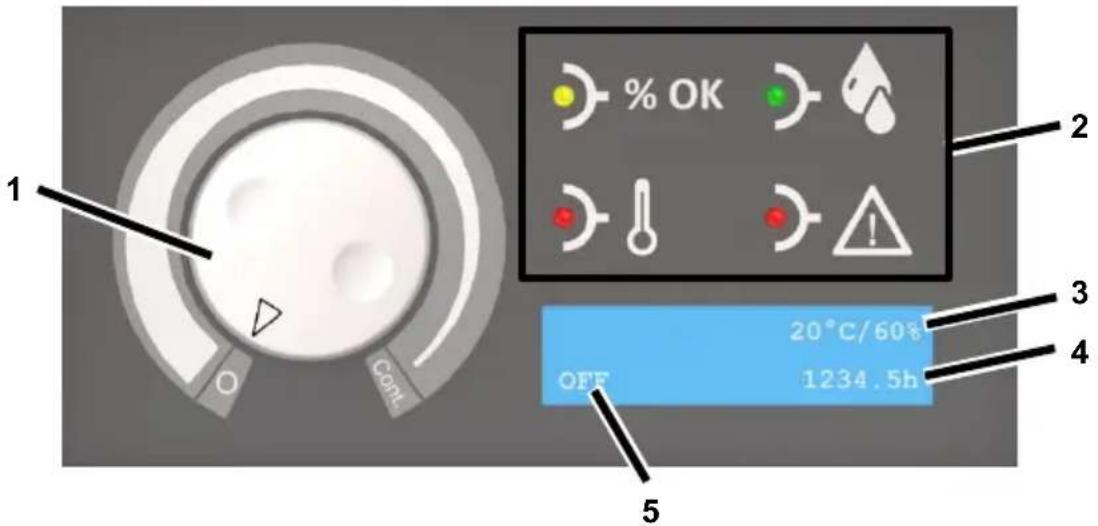

1 Kostseudensäädin:0 = pois päältäCont. = jatkuva käyttö	4 Käyttötunnit
2 Merkkivalot 5 Käyttötila /
	Asetettu ilmankosteus
3 Tilan todellinen lämpötilaTodellinen ilmankosteus

Merkkivalo		Tila	Merkitys
		Palaa Asetettu ilmankosteus saavutettu
		Palaa Tilasta poistetaan kosteutta
		Palaa	Ulkolämpötila < 1 °C tai > 34 °C
		Palaa Vika
		Vilkkuu Pumppuvika. Kun vika on kor-jattu, pumppu käynnistyy jälleen automaattisesti.

4 Tietoja käyttöohjeesta

Tätä käyttöohjetta ei saa kopioida, monistaa tai levittää ilman valmistajan kirjallista lupaa.

Tärkeää: Lue ohje huolellisesti ennen laitteen käyttöä. Säilytä ohje myöh- empää käyttöä varten.

5 Tuotekuvaus

Ilmankuivain säätelee tilan ilmankosteu- tta. Käytön aikana syntynyt kondenssi- vesi ohjataan säiliöön (AD 750) tai pum- pataan pois sisäänrakennetulla pum- pulla (AD 750-P / AD 780-P). Kuiva- imessa on automaattinen sulatusto- iminto.

Toimituksen sisältö

• Ilmankuivain
• Käyttöohje
  • Vain AD 750: Säiliö (laitteessa)
  • Vain AD 750-P / 780-P: Poistoletku 12 x 2 mm ja letkunkiristin

Valinnaiset lisävarusteet

• AD 750: Poistoletku

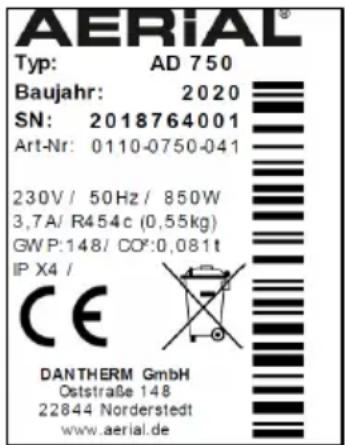

Tyyppikilpi

Tyyppikilpi on laitteen kotelossa.

6 Turvallisuus

Asianmukainen käyttö ja käyttöedellytykset

Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa, kuten kellareissa, autotalleissa ja varastohalleissa.

Ilmankuivaimen käyttö ja säilytys on sal- littua vain tiloissa, joiden pinta-ala on yli 4 m².

Ilmankuivainta saa käyttää vain teknisten tietojen (ks. viimeinen sivu) mukaisesti.

Lapset tai fyysisiltä, sensorisilta ja hen-kisiltä kyvyiltään rajoittuneet henkilöt eivät saa käyttää laitetta.

Jokaisen käyttäjän on luettava käyt- töohje ja ymmärrettävä sen sisältö.

Ennakoitava väärinkäyttö

Ilmankuivainta ei saa sijoittaa

• räjähdysvaaralliseen tilaan
- aggressiiviseen ympäristöön (esi- merkiksi kemikaaleista johtuen)
- tilaan, jossa veden pH-arvo on alle 7,0 tai yli 7,4
- tilaan, jossa suolan tai nesteen suolan pitoisuus on yli 1 % (esi-merkiksi suolakylpyhuoneet)
- tilaan, jossa on otsonoitua ilmaa tai paljon liuottimia tai pölyä.

Yleiset turvallisuusohjeet

VAROITUS! Kylmäaineen aiheuttama räjähdys-, palo- ja myrkytysvaara!

Laitteessa on hajutonta ja syttyvää kylmäainetta, joka voi väärin käytettynä aiheuttaa räjähdyksen, tulipalon, myrkytyksen tai muita henkilövahinkoja. Kylmäainepiiri on paineistettu.

Sulatustoimintoa ei saa nopeuttaa minkäänlaisilla apuvälineillä.

Ilmankuivainta ei saa säilyttää tilassa, jossa on pysyviä syttymislähteitä, kuten avotulta, käynnissä olevia kaasulaitteita tai sähkölämmittimiä.
Ilmankuivainta ei saa porata tai pol-ttaa.
Laitetta saa käyttää vain tiloissa, joissa on riittävä tuuletus ja joiden pinta-ala on yli 4 m².
Kylmäainepiiriä koskevat työt on jä- tettävä valmistajalle tai tämän val- tuuttamalle ammattilaiselle. Kylmä- ainepiiri on tyhjennettävä asian- mukaisesti ennen sitä koskevia töitä.
Kansallisia kaasuasennus-määräyksiä on noudatettava.
Kylmäainetta ei saa päästää ilmaan tai hävittää talousjätteenä.
Vältä kosketusta kylmäaineen kanssa.

VAROITUS! Sähköiskun vaara!

Jännitteisten osien käsitteleminen tai jännitteisissä osissa oleva vesi voi aiheuttaa hengenvaarallisen sähköiskun.

Vältä veden joutumista koske-tuksiin jännitteisten osien kanssa.
Sammuta kuivain, irrota pistoke ja johda mahdollinen vesi pois aina ennen laitteen siirtämistä.
Sähköosia koskevat työt on jä- tettävä valmistajalle tai valtuutetulle ammattilaiselle.

7 Pakkauksen avaaminen

Toimintaohjeet

1. Tarkista, että toimitus sisältää kaikki osat ja ne ovat ehjiä. Jos o-sia on vaurioitunut tai puuttuu, ota yhteyttä myyjään.
2. Poista pakkausmateriaalit ja hävitä ne paikallisten määräysten mukaisesti.

8 Kuljetus ja liitännät

Kuljetus

VAROITUS! Laitteen kaatumisen aiheuttama puristumisvaara!

• Ilmankuivain on kuljetettava pystyasennossa ja niin, ettei se pääse kaatumaan tai liukumaan.
• Ilmankuivain on sijoitettava ta-saiselle ja tukevalle alustalle.

VAROITUS! Säleikön aiheuttama puristumis- ja leikkautumisvaara!

Kun kuljetat ilmankuivainta, pidä kiinni kahvoista.
Älä pidä kiinni suodattimesta.

VARO! Ilmankuivaimen kuljettamisen aiheuttama puristumis- ja loukkaantumisvaara!

Kun kuljetat ilmankuivainta, pidä kiinni kahvoista.
- Ilmankuivaimen kuljetukseen tarvitaan kaksi henkilöä.

Toimintaohjeet

1. Varmista, että säiliö on tyhjä tai kondenssivesi on pumpattu pois.
2. Varmista, että poistoletku (valinnainen) ja virtajohto on irrotettu laitteesta.
3. Siirrä ilmankuivain sen käyttöpaikkaan.

HUOMAUTUS: Ilman on päästävä kiertämään vapaasti. Ilma-aukkoja ei saa peittää. Ilmanpoistoaukon ja suodattimen eteen on jätettävä vähintään 1 m vapaata tilaa.

AD 750: Säiliön asentaminen

Ei koske laitteita, jotka on varustettu valinnaisella poistoletkulla.

Toimintaohjeet

Aseta säiliö ilmankuivaimeen.

AD 750-P/AD 780-P: Poistoletkun liittäminen

Laitteisiin AD 750-P / AD 780-P on eh- dottomasti liitettävä mukana toimitettu poistoletku.

HUOMIO! Suorituskyvyn alenemisen vaara!

→ Poistoletkua ei saa taittaa.
Letkuun ei saa työntää esineitä.

Toimintaohjeet

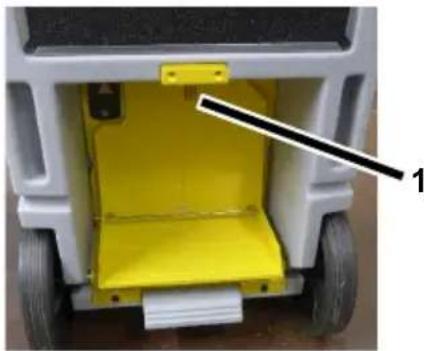

1. Kiinnitä poistoletku laitteen tausta-puolelle poistoliitäntään, ja varmista kiinnitys letkunkiristimellä.
2. Aseta letkun pää poistoviemäriin tai kondenssivedelle tarkoitettuun asti- aan (korkeusero enintään 3 m).

AD 750: Valinnaisen poistoletkun liittäminen

Tarvittaessa laitteen AD 750 kondenssiveden poistamiseen voidaan käyttää poistoletkua säiliön sijaan. Huomioi tällöin seuraavat seikat:

HUOMIO! Suorituskyvyn alenemisen vaara!

Letkun pää ei saa koskettaa vettä (vesi voi nousta takaisin letkuun).
→ Poistoletkua ei saa taittaa.
Letkuun ei saa työntää esineitä.

Toimintaohjeet

1. Ota säiliö pois laitteesta.
2. Kiinnitä letku (12 × 2 mm) letkunpidikkeen avulla poistoliitäntään (pos. 1).

1. Varmista, että letkun pää on liitännän päätä syvemmällä. Kaltevuuden on oltava vähintään 5 % (5 cm/m).
2. Aseta letkun pää poistoviemäriin tai kondenssivedelle tarkoitettuun asti- aan.

Sähköliitäntä

Toimintaohjeet

1. Varmista, että verkkojännite vastaa teknisissä tiedoissa annettua jännitettä.
2. Varmista pistorasian ja sähköverkon turvallisuus.
3. Märkätiloissa ja rakennustyömailla on käytettävä vikavirtasuojakytkintä.
4. Varmista, että pistoke soveltuu käytettäväksi pistorasian kanssa.
5. Varmista, että pistorasia on maadoitettu.
6. Työnnä pistoke pistorasiaan.

9 Käyttö

Ilmankuivaustoiminto

HUOMAUTUS: Ennen käyttöönottoa sekä kuljettamisen ja pidemmän varastoinnin jälkeen ilmankuivain on ensin siirrettävä käyttöpaikalleen, minkä jälkeen on odotettava 15 minuuttia ennen sen käynnistämistä.

Toimintaohjeet

1. Varmista, että kondenssivesi pääsee valumaan poistoletkun kautta tai säiliöön.
2. Kytke päälle/pois-painike asentoon "I".
3. Kierrä kosteudensäädintä asennosta 0 asennon Cont suuntaan. Säädä kosteudensäätimellä haluamasi ilmankosteus. Ilmankuivain käynnistyy vain, jos todellinen ilmankosteus on asetettua ilmankosteutta korkeampi.

Valo syttyy. Ilmankuivaustoiminto käynnistyy. Ilmankuivaustoiminto on käynnissä vähintään 10 minuuttia. Kun asetettu ilmankosteus on saavutettu, tuuletin on käynnissä vielä 30 minuutin ajan. Jos todellinen ilmankosteus

nousee tänä aikana 5 %, valo vilkkuu ja kompressori käynnistyy jakson loputtua uudelleen. Jos kosteudensäädin on asennossa Cont, ilmankuivain käy jatkuvasti.

AD 750: Säiliön tyhjentäminen

Valo vilkkuu, säiliö on täynnä.

Toimintaohjeet

1. Tyhjennä säiliö.

AD 750-P/AD 780-P: veden pump-paaminen

Tarvittaessa kondenssivesi voidaan pumpata laitteesta seuraavasti:

Toimintaohjeet

1. Varmista, että letkun pää on asetettu poistoviemäriin tai kondenssivedelle tarkoitettuun astiaan.
2. Kytke pumppu päälle. Aloita pumppaus pumppu-vipukytkimen avulla ja pidä se kytkettynä niin kauan, kunnes kondenssivesi on pumpattu laitteesta.

1. Tyhjennä tarvittaessa säiliö tai pumppaa vesi pois.
2. Kierrä kosteudensäädin asentoon 0.
3. Kytke päälle/pois-painike asentoon 0.

10 Huolto ja hoito

VAROITUS! Pölyn aiheuttama tervey-shaittojen vaara!

Ilmankuivaimen saa puhdistaa paineilmalla vain avoimessa tilassa.
Käytä hengityssuojainta ja suojalaseja.

HUOMIO! Aineellisten vahinkojen vaara!

Puhdistusaineet voivat vaurioittaa laitteen pintoja. Käytä ainoastaan mietoja puhdistusaineita.
Käytä vain hyväksyttyjä alkuperäisvaraosia.

Puhdistaminen ja tarkastus

Toimintaohjeet

1. Sammuta ilmankuivain.
2. Irrota pistoke pistorasiasta.
3. Irrota suodatin. Puhdista se esi-merkiksi imuroimalla tai vaihda se tarvittaessa.

4. Tarkasta poistoliitännän ja mahdollisen poistoletkun kunto.

5. Aseta puhdistettu tai uusi suodatin paikalleen. Käytä vain hyväksyttyjä alkuperäissuodattimia.

6. Työnnä pistoke pistorasiaan.
7. Käynnistä ilmankuivain tarvitta-essa.

Varaosat ja asiakaspalvelu

Jos sinulla on kysyttävää laitteen toiminnasta tai tarvitset varaosia, ota yhteyttä jälleenmyyjään tai AERIAL-huoltoon.

11 Vikojen korjaus

Jos laite ei toimi oikein, käy läpi seuraavat kohdat. Ota tarvittaessa yhteyttä AERIAL-huoltoon.

VAROITUS! Huollon aikana on ole- massa kylmäaineen aiheuttaman myrkytyksen sekä tulipalon, puristumisen ja sähköiskun vaara!

• Huolto- ja korjaustyöt on jätettävä valmistajalle tai valtuutetulle ammattilaiselle.
  Jos ilmankuivain ei toimi oikein, sammuta se ja estä uudelleenkäynnistäminen.
  Anna kuumenneiden osien jäähtyä riittävästi ennen töiden aloittamista.

Vikailmoitukset

Näytön teksti	Mahdollinen syy	Ratkaisu
Error E1(Room temp)	Ulkolämpötila < 1 °C tai > 34 °C	Ilmankuivaustoiminto käynnis-tyy automaattisesti, kun lämpötila on > 5 °C tai< 30°C.
Error E2(cooling system)	Jäähdytysjärjestelmän vika	Sammuta ilmankuivain ja aseta uudelleen haluamasi ilman-kosteus.

Viat

Ongelma	Mahdollinen syy	Ratkaisu
Ilmankuivain poistaa kosteutta vain heikosti tai ei lainkaan.	Suodatin on likainen. Ilmankuivain saa liian vähän ilmaa. Likaan-tuneet suodattimet voivat vaurioittaa laitetta ajan mittaan.	Puhdista suodatin tai vaihda se tarvittaessa.
Ilmankuivaustoiminto ei käynnisty / tuuletin ja kompressori eivät toimi.	Ilmankuivain on sam-mutettu.	Käynnistä ilmankuivain.
	Ilmankuivain ei saa virtaa.	Tarkista kytkennät.
Pumppuvika Pumppu on tukossa, esim. koska vesi ei pääse virtaamaan po-istoletkun/säiliön kautta pois.		Tarkista poistoletku/säiliö.
		Pumpussa on toimintahäiriö.

12 Käytöstä poistaminen, varastointi ja hävittäminen

Käytöstä poistaminen

Toimintaohjeet

1. Sammuta ilmankuivain.
2. Tyhjennä säiliö (AD 750) tai pump-paa vesi pois.
3. Irrota pistoke pistorasiasta.
4. Suojaa ilmankuivain pölyltä peittämällä se kankaalla.

Varastointi

VARO! Loukkaantumisvaara!

Päällekkäin saa pinota korkeintaan kaksi ilmankuivainta.
- Varmista, että ilmankuivain ei pääse kaatumaan.

Toimintaohjeet

1. Ilmankuivaimen varastointilämpötila on 0 °C – +40 °C.

Hävittäminen

HUOMIO! Materiaalien ja aineiden aiheuttama vaara

Lajittele materiaalit ja hävitä ne pai-kallisten jätemääräysten mukai-sesti.
Noudata lisä- ja polttoaineiden hävittämisessä paikallisia

määräyksiä ja käyttöturvallisuustie-dotteen vaatimuksia.

Ilmankuivainta ei saa hävittää talousjätteenä, vaan se on kierrätettävä voimassa olevan lainsäädännön mukaisesti.

13 EU-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus konedirektiivin 2006/42/EY liitteen II 1.A mukaisesti

Valmistaja: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Tuote: Ilmankuivain

Tuotenumero: AD750 / AD750-P / AD780-P

Toiminnan kuvaus: Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa.

Vakuutamme täten, että tuote on seuraavien direktiivien oleellisten vaatimusten mukainen:

• 2006/42/EY konedirektiivi
• 2014/ 30/ EU direktiivi sähkömagneettisesta yhteensopivuudesta (EMC).

Seuraavia yhdenmukaistettuja standardeja on noudatettu:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Teknisen dokumentaation laatimiseen valtuutettu henkilö:
