BRUKSANVISNING AD 780P Aerial

1 Apparatvarianter 96
2 Produktöversikt....97
3 Översikt över manöverpanel....98
4 Om den här bruksanvisningen 99
5 Produktbeskrivning 99
6 Säkerhet....99
7 Uppackning....100
8 Transport och anslutning....100
9 Handhavande 101
10 Underhåll och skötsel.... 102
11 Åtgård fel 103
12 Urdrifttagning, lagring och avfallshantering 104
13 Intyg om EU-överensstämmelse.... 105

1 Apparatvarianter

I den här bruksanvisningen beskrivs olika varianter av apparaten. Funktionerna och användningen är i princip likadan. Vilken variant det handlar om, framgår av typskylten. Du hittar mer information i de tekniska specifikationerna (se sista sidan).

Variant	Egenskaper
AD 750 Hink
AD 750-P Inbyggd pump
AD 780-P Inbyggd pump

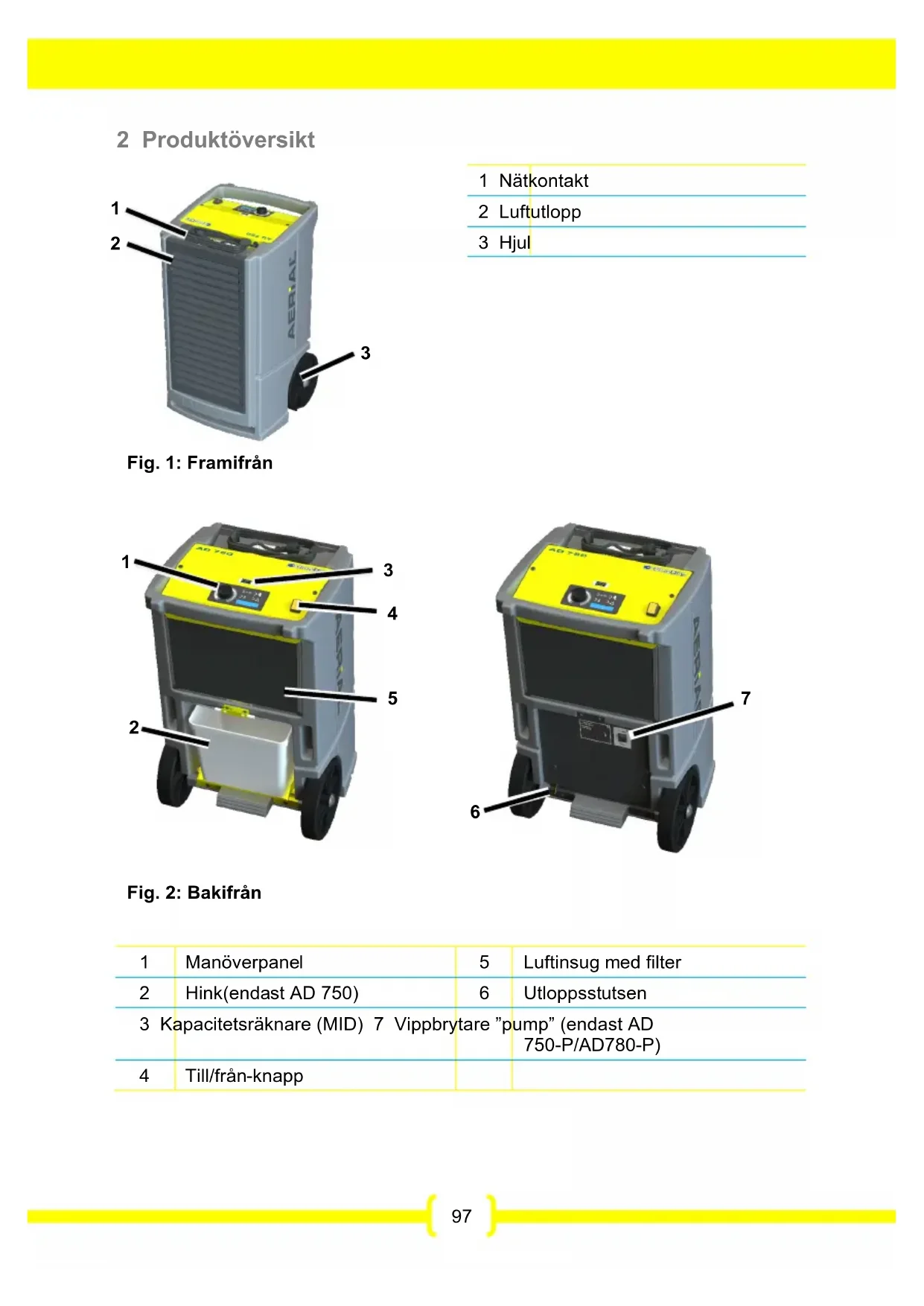

2 Produktöversikt

1 2 AERIAL 3

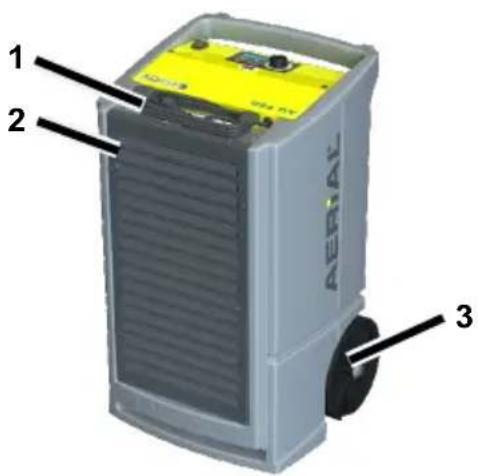

Fig. 1: Framifrån

1 Nätkontakt
2 Luftutlopp
3 Hjul

1 2 3 4 5 AD 720

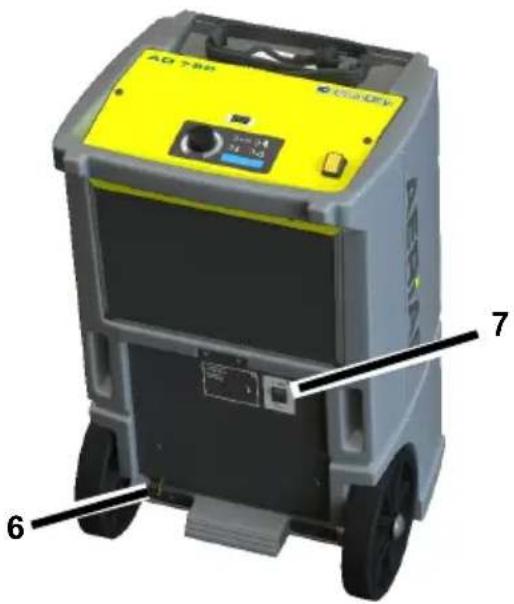

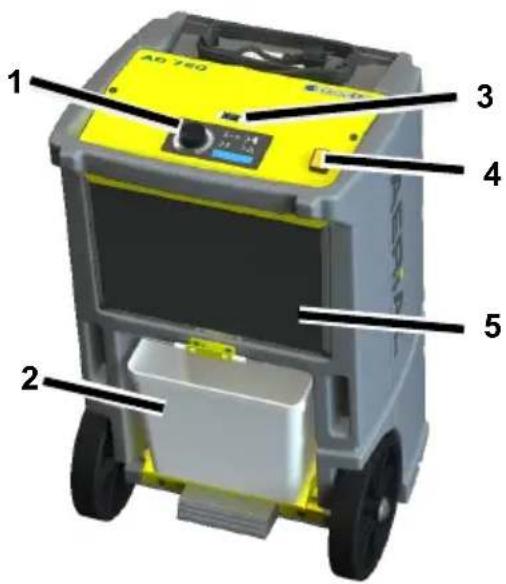

Fig. 2: Bakifrån

1	Manöverpanel	5	Luftinsug med filter
2	Hink(endast AD 750)	6	Utloppsstutsen
3	Kapacitetsräknare (MID) 7 Vippbrytare "pump" (endast AD 750-P/AD780-P)
4	Till/från-knapp

3 Översikt över manöverpanel

1 O Conl 2 % OK 3 OFF 20°C/60% 1234.5h 4 5

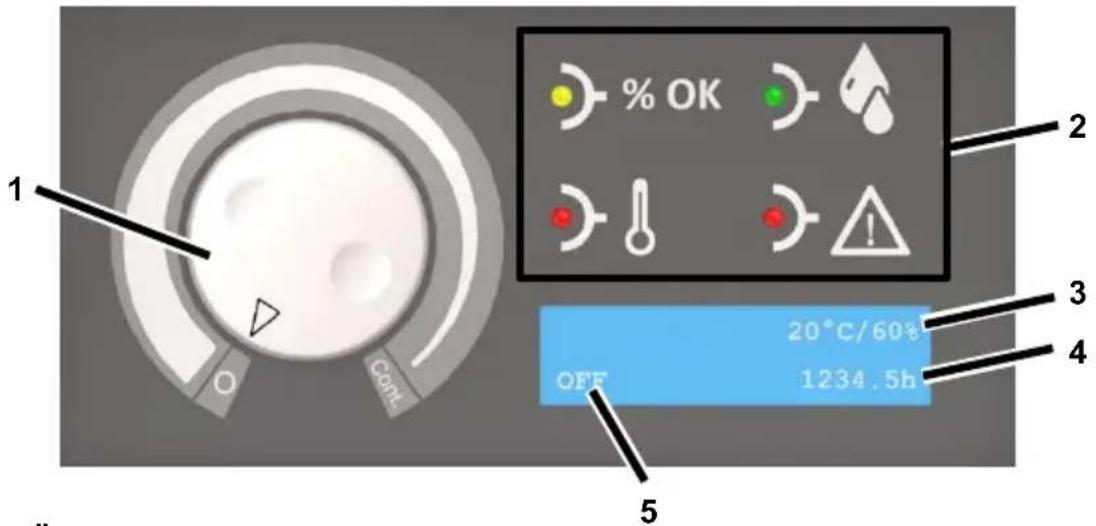

Fig. 3: Översikt över manöverpanel

1 Hygrostat:0 = frånCont. = kontinuerlig drift		4 Drifttimmar
2	Signallampor	5	Driftstatus/Luftfuktighet (bör)
3 Rumstemperatur (är)/Luftfuktighet (är)

Signallampa Status Innebörd
	Lyser Börvärdet för luftfuktigheten har uppnåtts
	Lyser Rummet avfuktas
	Lyser	Utomhustemperatur < 1 °C eller > 34 °C
	Lyser Fel
	Blinkar	Fel på pumpen. När felet har åtgärdats startar pumpen automatiskt igen.

4 Om den här bruksanvisningen

Denna bruksanvisning får inte reproduceras, mångfaldigas eller spridas utan skriftlig tillåtelse från tillverkaren.

Viktigt: Läs noga före användning. Spara för senare användning.

5 Produktbeskrivning

Luftavfuktaren reglerar luftfuktigheten i rummet. Det kondensatvatten som bildas samlas upp i en hink (AD 750) eller pumpas ut med en intern pump (AD 750-P/

AD 780-P). Luftavfuktaren är utrustad med en automatisk avfrostare.

Leveransomfattning

• Luftavfuktare
• Bruksanvisning
  • Endast AD 750: Hink (i apparaten)
• Endast AD 750-P/780-P: Utloppsslang 12 x 2 mm med slangklämma

Kompletterande tillval

• AD 750: Utloppsslang

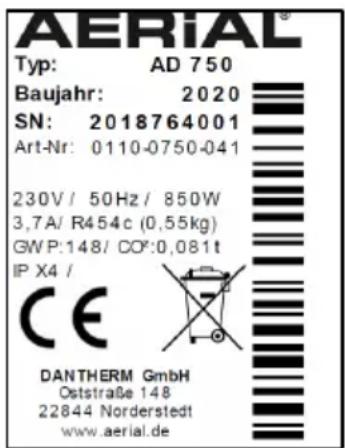

Typskylt

Typskylten sitter på huset.

6 Säkerhet

Avsedd användning och driftvillkor

Luftavfuktaren används för avfuktning av luft vid atmosfärstryck i stängda utrymmen som källare, garage eller lagerhallar.

Luftavfuktaren får bara användas och förvaras i utrymmen som är större än 4 m².

Luftavfuktaren får endast användas en- ligt de tekniska specifikationerna (se sista sidan).

Barn och personer med fysiska, sensoriska eller psykiska begränsningar får inte använda apparaten.

Alla som använder apparaten måste ha läst och förstått bruksanvisningen.

Ej tillåten användning

Luftavfuktaren får inte användas under följande omständigheter:

• I utrymmen med explosionsrisk.
• I utrymmen med aggressiv atmosfär (t.ex. på grund av kemikalier).
• I utrymmen med vatten vars pH-värde inte ligger mellan 7,0 till 7,4.
• I utrymmen med salt eller vätskor med en salthalt > 1 %, t.ex. bad med hög salthalt.
• I rum med ozon-behandlad luft, hög koncentration av lösningsmedel eller hög dammbelastning.

Allmänna säkerhetsanvisningar

WARNING! Risk för explosion, brännskador och förgiftning på grund av kylmedel!

Apparaten innehåller ett luktfritt, brännbart kylmedium, som vid felaktig hantering kan orsaka explosion och brand, samt personskador och förgiftning. Kylmedelskretsen är trycksatt.

• Använd inga föremål för att påskynda upptiningen.
  Förvara inte luftavfuktaren i utrymmen med permanenta antändningskällor som öppna flammor, inkopplade gasapparater eller elektriska värmekällor.
  Det är inte tillåtet att borra eller elda på luftavfuktaren.
  Apparaten får bara användas i utrymmen större än 4 m², med till-räcklig ventilation.
  Alla arbeten på kylmedelskretsen får endast utföras av tillverkaren eller av fackpersonal som auktoriserats av denne. Före arbeten på kylmedelskretsen ska den avlastas från alla anordningar.
  Följ nationellt gällande föreskrifter gällande gasinstallationer.
  Kylmedlet får inte tappas ut eller kastas i hushållssoporna.
  → Undvik kontakt med kylmedlet.

WARNING! Risk för stötar!

Arbeten på och vattenkontakt med spänningsförande komponenter kan leda till livsfara på grund av elstötar.

• Undvik kontakt mellan vatten och spänningsförande komponenter.
  Innan du flyttar luftavfuktaren ska du stänga av den, dra ut nätkontakten och eventuellt tappa av vattnet.
• Arbeten på elektriska komponenter får endast utföras av tillverkaren eller fackpersonal som auktoriserats av denne.

7 Uppackning

Gör så här

1. Kontrollera att leveransen är komplett. Kontakta din fackhandlare vid skador eller om delar saknas.
2. Ta bort förpackningen och avfalls- hantera enligt lokalt gällande be- stämmelser.

8 Transport och anslutning

Transport

WARNING! Klämrisk vid instabilitet!

Luftavfuktaren ska transporteras stående och säkras så att den inte kan välta eller glida.
Placera bara luftavfuktaren på plana och fast ytor.

WARNING! Risk för kläm- och skärskador om du griper in i luftavfuktarens galler!

• Transportera luftavfuktaren i hand- taget.
  Grip inte in i luftavfuktaren.

VAR FÖRSIKTIG! Risk för kläm- och ergonomiska skador vid transport av luftavfuktaren!

• Transportera luftavfuktaren i hand- taget.
• Luftavfuktaren ska transporteras av två personer.

Gör så här

1. Kontrollera att hinken är tom resp. att kondensatvattnet pumpats ut.
2. Kontrollera att utloppsslangen (till-val) och nätkabeln har dragits ut ur apparaten.
3. Transportera luftavfuktaren till användningsplatsen.

HÄNVISNING! Luften måste kunna cirkulera fritt. Täck inte över luftöppningarna. Det måste finnas ett fritt luftutrymme på minst 1 m framför luftutloppet och luftfiltret.

AD 750: Göra klart hinken för användning

Gäller inte om en utloppsslang (tillval) har monterats.

Gör så här

Skjut in hinken i luftavfuktaren.

AD 750-P/AD 780-P: Anslut ut-loppsslangen

På apparaterna AD 750-P/AD 780-P måste den medföljande utloppsslangen anslutas.

OBS! Otilräckliga apparatprestanda!

Böj inte utloppsslangen.
Ställ inga föremål på slangen.

Gör så här

1. Fäst utloppsslangen i utloppsut- sen på apparatens baksida och säkra den med en slangklämma.
2. Dra slangänden från luftavfuktaren till ett avlopp eller annan lämplig behållare (max. höjdskillnad: 3 m).

AD 750: Anslut utloppsslangen (till-val)

Vid behov kan kondensatvattnet i apparaten AD 750 avledas genom en utloppsslang istället för till en hink. Gör så här:

OBS! Otilräcklig apparatkapacitet!

• Placera inte slangänden i vattnet (risk för vattenstopp).
  Böj inte utloppsslangen.
  Ställ inga föremål på slangen.

Gör så här

1. Ta bort hinken.

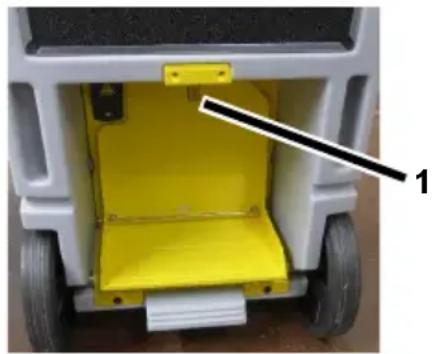

2. Anslut en lämplig slang (12 x 2 mm) till utloppsstutsen (pos. 1) med en rörklämma.

1. Kontrollera att slutet av slangen ligger under början av slangen på utslopssstutsen. Fallet ska vara minst 5 % (5 cm/m).
2. Dra slangänden till ett avlopp eller annan lämplig behållare.

Elanslutning

Gör så här

1. Kontrollera att nätspänningen motsvarar anslutningsspänningen enligt de tekniska specifikationerna.
2. Kontrollera att uttaget och förs- örjningsnätet är tillräckligt avsäkrat.
3. Installera en FI-skyddsbrytare i fuktutrymmen resp. på byggplatser.
4. Kontrollera att nätkontakten är lämplig för uttagen i byggnaden.
5. Kontrollera att uttaget är jordat.
6. Sätt kontakten i uttaget.

9 Handhavande

HÄNVISNING! Låt luftavfuktaren vila ca 15 minuter i rätt läge innan den tas i drift efter transport och längre förvaring.

Gör så här

1. Kontrollera att kondensatvattnet kan rinna ut genom utloppsslangen eller ned i hinken.

2. Ställ till/från-knappen på "I".

3. Vrid hygrostaten från "0" till "Cont". Ställ in önskad luftfuktighet på hygrostaten. Luftavfuktaren startar bara när luftfuktigheten i rummet (är) överstiger det inställda värdet (bör).

Lampan lyser. Driften startar.

Luftavfuktaren går i minst 10 minuter. När den inställda luftfuktigheten nätts körs fläkten i ytterligare 30 minuter. Om luftfuktigheten i rummet ökar med 5 % under eftergångstiden så blinkar lam- pan och när tiden löpt ut startas kompressorn igen. Om hygrostaten står på "Cont" körs luftfuktaren i kontinuerlig drift..

AD 750: Töm hinken

Lampan blinkar, hinken är full.

Gör så här

1. Töm hinken.

AD 750-P/AD 780-P: Pumpa av vatten

Följ anvisningarna nedan för att pumpa av kondensatvattnet.

Gör så här

1. Kontrollera att utloppsslangen är dragen till ett avlopp eller en lämplig behållare.
2. Slå på pumpen. Det gör du genom att aktivera vippbrytaren "pump" och hålla den nedtryckt tills kondensatvattnet har pumpats bort.

1. Töm vid behov hinken resp. pumpa bort vattnet.
2. Ställ hygrostaten på "0".
3. Ställ till/från-knappen på "0".

10 Underhåll och skötsel

WARNING! Hälsorisker på grund av damm!

→ Luftavfuktaren får endast rengöras i öppna utrymmen med tryckluft.
Använd skyddsmask och skyddsglasögon.

OBS! Materiella skador!

Rengöringsmedel kan skada ytan. Använd endast milda rengöringsmedel.
- Använd endast godkända original-reservdelar.

Rengöring och kontroll

Gör så här

1. Stäng av luftavfuktaren.
2. Dra ur nätkontakten.
3. Ta ut luftfiltret och rengör det (t.ex. med dammsugare), eller byt vid behov.
4. Kontrollera utloppsstutsarna och ev. ansluten utloppsslang.
5. Sätt in nya resp. rengjorda filter. Använd endast originalfilter.
6. Anslut nätkabeln.
7. Starta luftavfuktaren vid behov.

Reservdelar och kundtjänst

Om du har frågor om luftavfuktaren eller behöver reservdelar kontaktar du din leverantör eller AERIAL kundtjänst.

11 Åtgärd fel

Kontrollera följande punkter vid fel. Kontakta vid behov AERIAL kundtjänst.

WARNING! Risk för förgiftningar or- sakade av kylmedel, brännskador, klämskador eller elstötar under un- derhållsarbete!

Reparationer och underhållsarbete får endast utföras av tillverkaren eller fackpersonal som auktoriserats av denne.
- Vid funktionsstörningar ska luftavfuktaren stängas av och säkras så att den inte kan starta igen.
Låt varma komponenter svalna innan du utför arbete på dem.

Felmeddelanden

Visning på display	Möjlig orsak	Åtgärd
Error E1	Utomhustemperatur < 1°C eller >34 °C	Apparaten startar själv igen när temperaturen återigen är >5 °C eller< 30°C.
Error E2	Fel i kylsystemet Stäng	av luftavfuktaren och ställ in önskad luftfuktighet (bör) igen.

Störning

Problem Möjlig orsak Åtgärd
Luftavfuktaren avfuktar dåligt eller inte alls.	Smutsigt luftfilter.Luftavfuktaren får för lite luft. Smutsiga luftfilter kan på sikt skada apparaten.	Rengör filtret, förnya vid behov.
Luftavfuktaren är inte i drift/fläkten och kom-pressorn arbetar inte.	Luftavfuktaren är avstängd.Luftavfuktaren har in-gen strömförsörjning.	Starta luftavfuktaren.Kontrollera strömförsörjningen.
Fel på pumpen Pumpen är blockerad,t.ex. för att vattnet inte kan rinna bort via utloppsslangen/hin-ken.	Pumpen defekt.	Kontrollera utloppsslangen/hin-ken.Kontakta AERIAL kundtjänst.

12 Urdrifttagning, lagring och avfallshantering

Urdrifttagning

Gör så här

1. Stäng av luftavfuktaren.
2. Töm hinken (AD 750) resp. pumpa ur vattnet.
3. Dra ur nätkontakten.
4. Täck över luftavfuktaren för att skydda den mot damm.

Förvaring

VAR FÖRSIKTIG! Risk för personskador!

Stapla inte mer än två luftavfuktare på varandra.
Säkra luftavfuktaren så att den inte kan tippa.

Gör så här

1. Förvara luftavfuktaren vid 0-40 °C.

Avfallshantering

OBS! Material och ämnen kan utgöra risker

Materialen ska avskiljas efter materialtyp och återvinnas enligt lokalt gällande regler.
Följ lokalt gällande regler samt säkerhetsdatablad gällande avfallshantering av hjälp- och driftmaterial.

Luftavfuktaren ska inte kastas i hushållssoporna, utan avfallshanteras enligt lokalt gällande regler.

13 Intyg om EU-överensstämmelse

Intyg om EG-överenstämmelser enligt maskindirektivet 2006/42/EG bilaga II 1.A

Tillverkare: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Produkt: Luftavfuktare

Produktnr: AD750 / AD750-P / AD780-P

Funktionsbeskrivning: Luftavfuktaren används för avfuktning av luft vid atmosfärstryck i stängda utrymmen.

Härmed förklaras att produkten motsvarar bestämmelserna i följande riktlinjer:

• 2006/42/EG Maskindirektivet

• 2014/ 30/ EU Riktlinjerna för elektromagnetisk kompatibilitet (EMC)

Följande harmoniserade standarder har använts:

• EN 60335-2-40:2003

• EN 60204-1:2006

• EN 378-2:2016

• EN ISO 12100:2010

• EN ISO 13857:2008

• EN ISO 14120:2015

Ansvarig med fullmakt för sammanställningen av den tekniska dokumentationen: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt
