BRUKSANVISNING AD 780P Aerial

8 Transport og tilslutning

Transport

ADVARSEL! Fare for fastklemning eller skæring, hvis der gribes fat i luftfilterets gitter!

Reservedele og kundeservice

13 EF-overensstemmelseserklæring

EG-overensstemmelseserklæring iht. maskindirektivet 2006/42/EF, bilag II 1.A

Følgende harmoniserede standarder er benyttet:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

1 Luftavfuktervarianter 65
2 Produktoversikt....66
3 Oversikt over kontrollpanelet 67
4 Om denne bruksanvisningen....68
5 Produktbeskrivelse 68
6 Sikkerhet....68
7 Utpakking 69
8 Transport og tilkobling....69
9 Betjening 70
10 Vedlikehold og pleie 71
11 Utbedring av feil....72
12 Avslutte bruken, sette til oppbevaring, kassering 73
13 EF-samsvarserklæring 74

1 Luftavfuktervarianter

Denne bruksanvisningen beskriver diverse luftavfuktervarianter. De er bortimot identiske når det gjelder funksjoner og betjening. På typeskiltet kan du se hvilken variant du har. Ytterligere informasjon står under Tekniske data (se siste side).

Variant	Hovedkjennetegn
AD 750 Bøtte
AD 750-P Fast installert pumpe
AD 780-P Fast installert pumpe

2 Produktoversikt

1 2 AERIAL 3

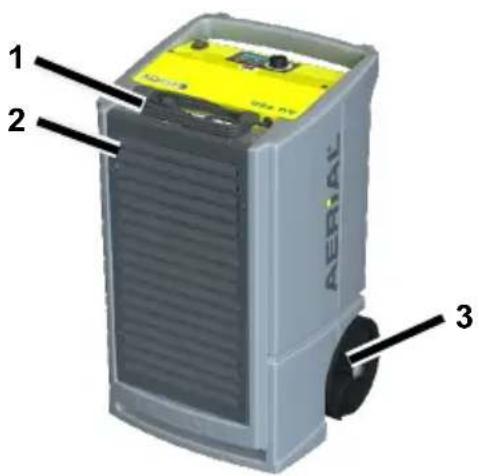

Fig. 1: Sett forfra

1 Støpsel
2 Luftutløp
3 Hjul

1 2 3 4 5 AD 720

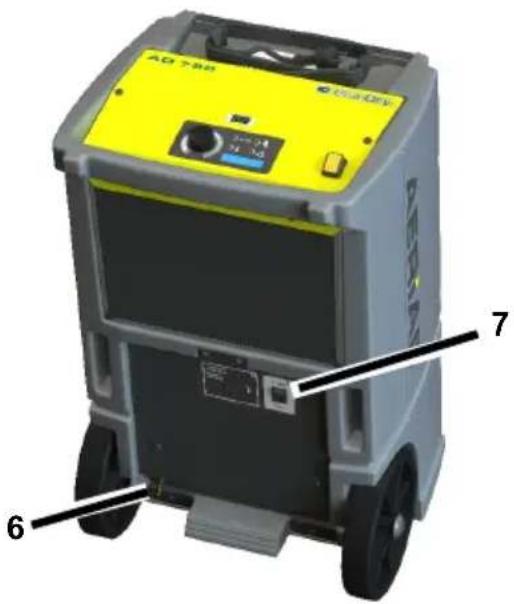

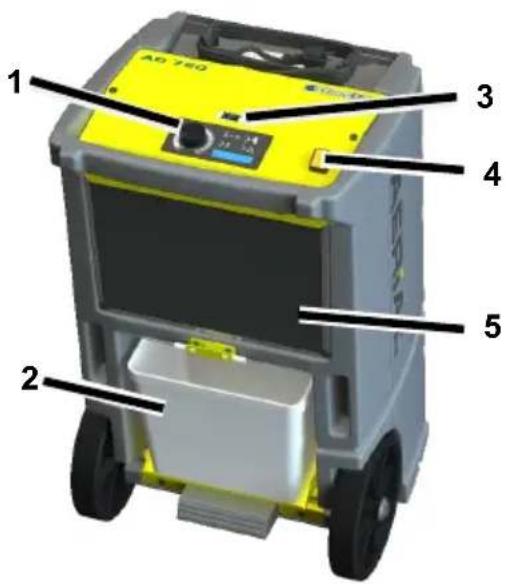

Fig. 2: Sett bakfra

3 Oversikt over kontrollpanelet

1 O Conl 2 % OK 3 OFF 20°C/60% 1234.5h 4 5

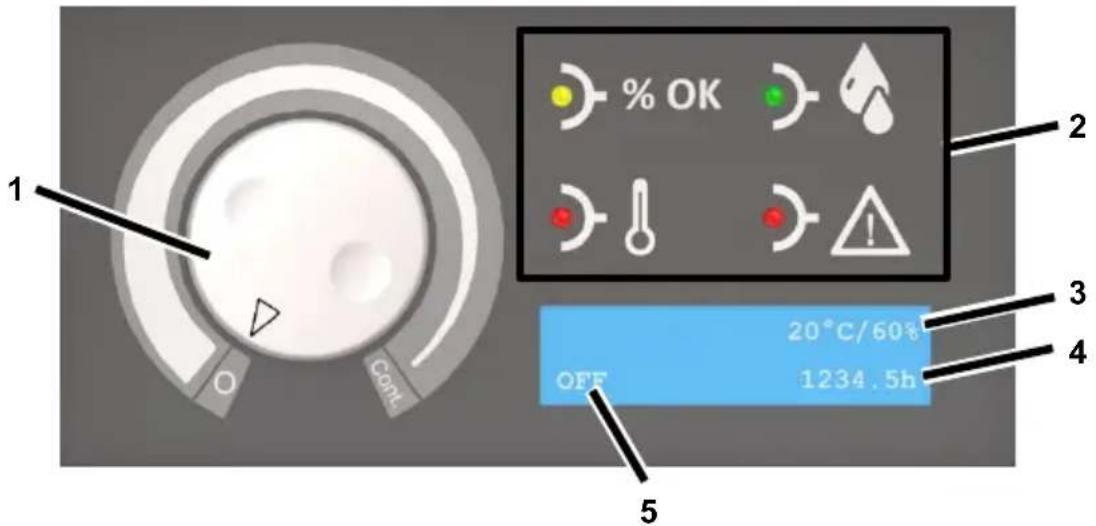

Fig. 3: Oversikt over kontrollpanelet

1 Hygrostat:0 = avCont. = kontinuerlig drift		4 Driftstimer
2	Signallamper	5	Driftstilstand/Nominell romfuktighet
3 Faktisk romtemperatur/Faktisk romfuktighet

Signallys Status Betydning
	Lyser Nominell romfuktighet er nädd
	Lyser Rommet avfuktes
	Lyser Utetemperatur <1°C eller >34 °C
	Lyser Feil
	Blinker	Pumpefeil. Etter utbedring av fei- len starter pumpen igjen auto- matisk.

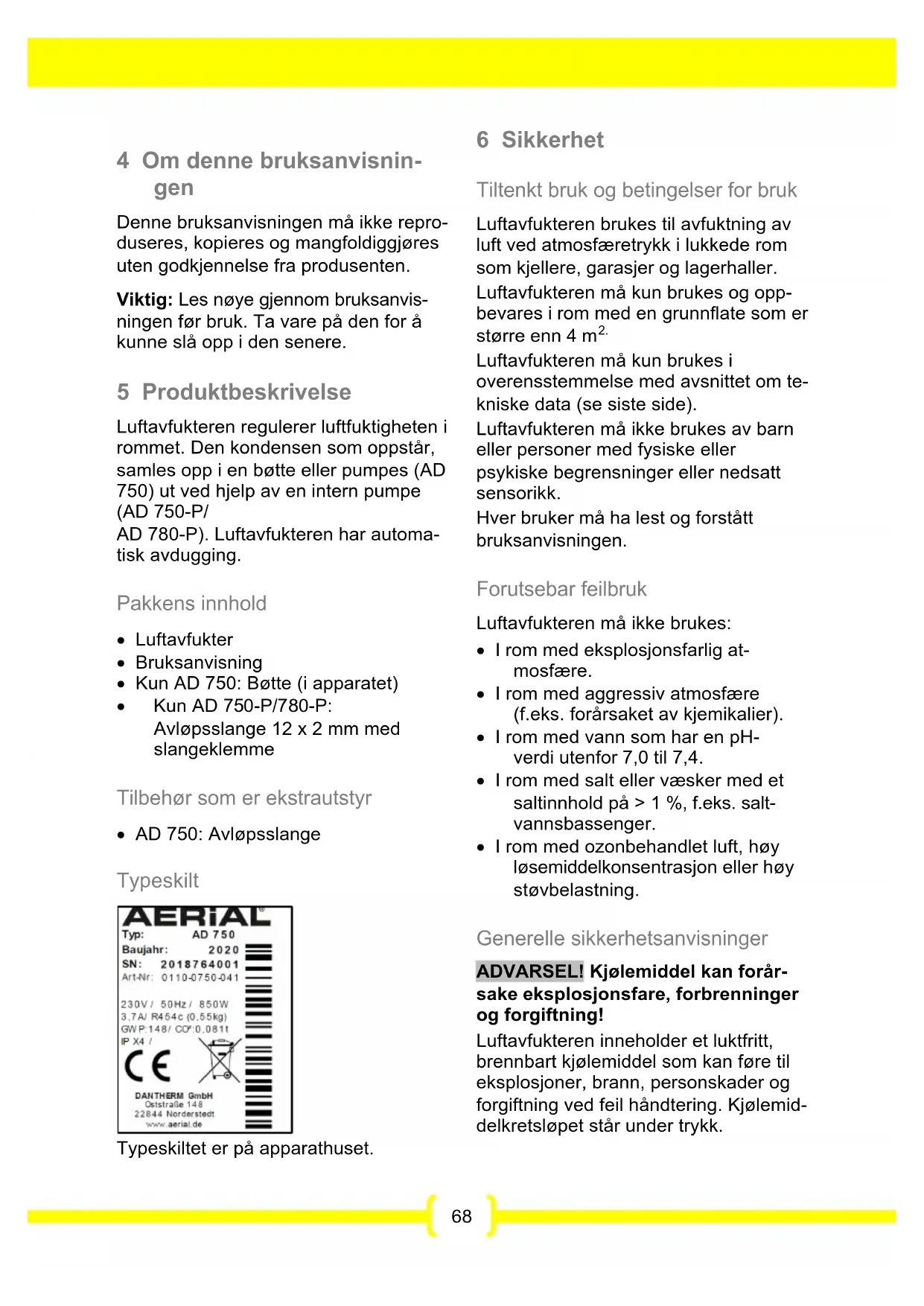

4 Om denne bruksanvisningen

Denne bruksanvisningen må ikke reproduseres, kopieres og mangfoldiggjøres uten godkjennelse fra produsenten.

Viktig: Les nøye gjennom bruksanvisningen før bruk. Ta vare på den for å kunne slå opp i den senere.

5 Produktbeskrivelse

Luftavfukteren regulerer luftfuktigheten i rommet. Den kondensen som oppstår, samles opp i en bøtte eller pumpes (AD 750) ut ved hjelp av en intern pumpe (AD 750-P/

AD 780-P). Luftavfukteren har automatisk avdugging.

Pakkens innhold

• Luftavfukter
• Bruksanvisning
  • Kun AD 750: Bøtte (i apparatet)
• Kun AD 750-P/780-P: Avløpsslange 12 x 2 mm med slangeklemme

Tilbehør som er ekstrautstyr

• AD 750: Avløpsslange

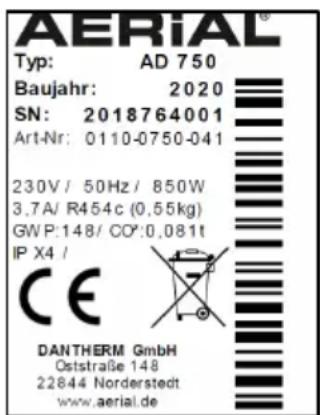

Typeskilt

Tiltenkt bruk og betingelser for bruk

Luftavfukteren brukes til avfuktning av luft ved atmosfæretrykk i lukkede rom som kjellere, garasjer og lagerhaller.

Luftavfukteren må kun brukes og oppbevares i rom med en grunnflate som er større enn 4 m ^2 .

Luftavfukteren må kun brukes i overensstemmelse med avsnittet om tekniske data (se siste side).

Luftavfukteren må ikke brukes av barn eller personer med fysiske eller psykiske begrensninger eller nedsatt sensorikk.

Hver bruker må ha lest og forstått bruksanvisningen.

Forutsebar feilbruk

Luftavfukteren må ikke brukes:

• I rom med eksplosjonsfarlig atmosfære.
• I rom med aggressiv atmosfære (f.eks. forårsaket av kjemikalier).
• I rom med vann som har en pH-verdi utenfor 7,0 til 7,4.
• I rom med salt eller væsker med et saltinnhold på > 1 %, f.eks. salt-vannsbassenger.
• I rom med ozonbehandlet luft, høy løsemiddelkonsentrasjon eller høy støvbelastning.

Generelle sikkerhetsanvisninger

ADVARSEL! Kjølemiddel kan forår- sake eksplosjonsfare, forbrenninger og forgiftning!

Luftavfukteren inneholder et luktfritt, brennbart kjølemiddel som kan føre til eksplosjoner, brann, personskader og forgiftning ved feil håndtering. Kjølemiddelkretsløpet står under trykk.

Ikke bruk noen gjenstander for å fremskynde avduggingen.
Ikke oppbevar luftavfukteren i rom med permanente tennkilder som åpne flammer, påslått gassutstyr eller elektriske ovner.
Ikke bor i luftavfukteren eller svi den.
Luftavfukteren må kun brukes i et godt ventilert rom med en grunnflate som er større enn 4 m ^2 .
Alle slags arbeider på kjølemiddelkretsløpet må kun utføres av produsenten eller fagfolk som produsenten har autorisert. Før arbeider på kjølemiddelkretsløpet må trykket slippes ut av det ved hjelp av egne innretninger.
Følg nasjonale forskrifter for gass-installasjoner.
Ikke tapp kjølemiddel eller kast det med husholdningsavfallet.
→ Unngå kontakt med kjølemiddel.

ADVARSEL! Elektrisk støt!

Arbeider på spenningsførende komponenter eller vann på spenningsførende komponenter kan forårsake livsfarlige støt.

• Unngå kontakt mellom vann og spenningsførende komponenter.
  Før apparatet flyttes må luftavfukteren slås av, støpselet trekkes ut og ev. vann tappes av.
• Arbeider på elektriske komponenter skal kun utføres av produsenten eller personale som produsenten har autorisert.

7 Utpakking

Fremgangsmåte

1. Kontroller at innholdet i pakken er komplett. Hvis det foreligger skader eller det mangler noe i pakken, må du kontakte forhandleren.

2. Fjern emballasjen og bortskaff den i henhold til de lokale bestemmelsene.

8 Transport og tilkobling

Transport

ADVARSEL! Manglende stabilitet kan føre til klemskader!

Luftavfukteren må transporteres stående og sikres mot å velte eller skli.
Still opp luftavfukteren på jevnt og fast underlag.

ADVARSEL! Det er fare for å klemme eller skjære seg dersom man stikker fingrene inn gitteret på luftfilteret!

• Transporter luftavfukteren etter håndtakene.
  Ikke stikk fingrene inn i luftfilteret.

FORSIKTIG! Det er fare for klemskader eller ergonomiske skader ved transport av luftavfukteren!

• Transporter luftavfukteren etter håndtakene.
• Luftavfukteren skal fraktes av to personer.

Fremgangsmåte

1. Påse at bøtten er tom eller at kondensen er pumpet ut.
2. Påse at avløpsslangen (eks-trautstyr) og strømkabelen er trukket ut av utstyret.
3. Transporter luftavfukteren til bruksstedet.

Luftåpningene må ikke dekkes til. Det må være mist 1 m frirom foran luftutløpet og luftfilteret.

AD 750: Stille klar bøtten

Gjelder ikke dersom det er koblet til en avløpsslange (ekstrautstyr).

Fremgangsmåte

Skyv bøtten inn i luftavfukteren.

AD 750-P/AD 780-P: Koble til avløpsslangen

På apparatene AD 750-P/AD 780-P er det påbudt å koble til den medfølgende avløpsslangen.

Obs! Redusert ytelse fra utstyret!

Avløpsslangen må ikke komme i knekk.
- Ikke plasser noen gjenstander oppå slangen.

Fremgangsmåte

1. Fest avløpsslangen på baksiden av luftavfukteren til avsløpsstussen og sikre med slangeklemme.
2. La avløpsslangen fra luftavfukteren munne ut i et avløp eller en egnet beholder (maks. høydeforskjell: 3 m).

AD 750: Koble til avløpsslange (ekstrautstyr)

Ved behov kan kondensen fra apparatet av type AD 750 ledes bort i en slange i stedet for i bøtten. Da går du frem som følger:

Obs! Utilstrekkelig ytelse i luftavfukteren!

Ikke stikk enden av slangen ned i vann (fare for tilbakeløp av vann).
Avløpsslangen må ikke komme i knekk.
Ikke plasser noen gjenstander oppå slangen.

Fremgangsmåte

1. Ta ut bøtten.

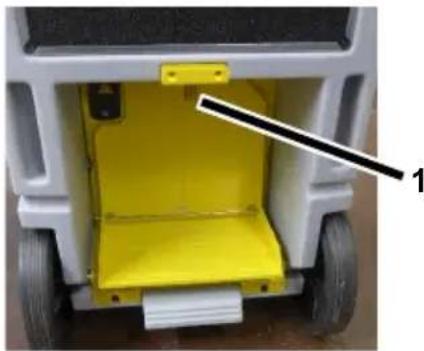

2. Fest en egnet slange (12 x 2 mm) til avløpsstussen (pos. 1) ved hjelp av en rørklemme.

1. Påse at enden av slangen ligger dypere enn begynnelsen på slangen ved avløpsstussen. Det skal være misnt 5 % helning (5 cm/meter).
2. La avløpsslangen munne ut i et avløp eller en egnet beholder.

Elektrisk tilkobling

Fremgangsmåte

1. Påse at spenningen i nettet tilsvarer tilkoblingsspenningen i Tekniske data.
2. Sikre stikkontakten og strømnettet tilstrekkelig.
3. I fuktige rom eller på byggeplasser må det installeres en jordfeilbryter.
4. Påse at støpselet passer til stikkontakten i bygningen.
5. Påse at du bruker en jordet stikkontakt.
6. Stikk støpselet i stikkontakten.

9 Betjening

Avfuktning av rom

MERK: Før oppstart, etter transport og etter lengre tids oppbevaring må du la luftavfukteren hvile ca. 15 minutter i den endelige posisjonen.

Fremgangsmåte

1. Påse at kondensen kan ledes bort via en avløpsslange eller i en bøtte.
2. Sett på/av-bryteren på "I".
3. Vri hygrostaten fra "0" i retning "Cont". Still inn ønsket fuktighet på

hygrostaten. Luftavfukteren starter kun när den faktiske romfuktigheten er høyere enn den nominelle romfuktigheten.

Lampen Dlyser. Luftavfukteren starter. Luftavfukteren går i minst 10 minutter. Når den innstilte romfuktigheten er nädd, fortsetter ventilatoren å gå i ytterligere 30 minutter.

Dersom den faktiske luftfuktigheten stiger med 5 % i løpet av denne tiden, blinker lampen , og kompressoren starter på nytt når tiden er utløpt. Dersom hygrostaten står på "Cont", kjører luftavfukteren kontinuerlig.

AD 750: Tømme bøtten

Lampen blinker, bøtten er full.

Fremgangsmåte

1. Tøm bøtten.

AD 750-P/AD 780-P: Utpumping av vann

Ved behov kan kondensen pumpes ut som følger:

Fremgangsmåte

1. Påse at avløpsslangen munner ut i et avløp eller en egnet beholder.
2. Slå på pumpen. Dette gjør du ved å trykke på vippebryteren for "Pumpe" og holde den inne til kondensen er pumpet ut.

1. Tøm bøtten ved behov eller pump ut vann ved behov.
2. Still hygrostaten på "0".
3. Sett på/av-bryteren på "0".

10 Vedlikehold og pleie

ADVARSEL! Støv er helseskadelig!

• Luftavfukteren må rengjøres med trykkluft og kun i åpne omgivelser.
• Bruk beskyttelsesmaske og vernebriller.

Obs! Materielle skader.

Rengjøringsmiddel kan skade overflater. Bruk kun skånsomme rengjøringsmidler.
→ Bruk kun godkjente, originale reservedeler.

Rengjøring og ettersyn

Fremgangsmåte

1. Slå av luftavfukteren.
2. Trekk ut støpselet.
3. Ta ut og rengjør luftfilteret (f.eks. med støvsuger), eller skift det helt ut.
4. Kontroller avløpsstussen og vannavløpsslangen (hvis tilkoblet).
5. Sett inn nytt eller renset filter. Bruk kun originale filtre.
6. Sett i strømkabelen.
7. Slå på luftavfukteren ved behov.

Reservedeler og kundeservice

Ved spørsmål om luftavfukteren eller ved behov for reservedeler: Ta kontakt med forhandleren eller AERIAL-service.

11 Utbedring av feil

Kontroller punktene nedenfor ved feil. Kontakt AERIAL-service ved behov.

ADVARSEL! Under vedlikehold-sarbeider er det fare for forgiftning på grunn av kjølemiddel, forbrenninger, klemskader og elekrisk støt!

Reparasjon eller utbedring skal kun utføres av produsenten eller personale som produsenten har autorisert.
- Ved funksjonsfeil må du slå av luftavfukteren og sikre den mot gjeninnkobling.
- Før arbeider på varme komponenter må du la dem avkjøles tilstrekkelig.

Feilmeldinger

I displayet Mulig årsak Tiltak
Error E1<Room temp>	Utetemperatur <1 °C eller >34 °C	Luftavfukterer begynner automatisk å gå igjen når temperatur er >5°C eller< 30°C.
Error E2<cooling system>	Feil på kjølesystemet	Slå av luftavfukteren, og still inn ønsket nominell romfuktighet på nytt.

Feil

Problem Mulig årsak	Tiltak
Luftavfukteren funge-rer dårlig eller ikke i det hele tatt.	Luftfilteret er skittent. Luftavfukteren får for lite luft. Skitne filtre kan skade luftavfukte-ren på sikt.	Rens filteret eller skift det ut ved behov.
Luftavfukteren er ute av drift / ventilatoren og kompressoren går ikke.	Luftavfukteren er slått av.	Slå på luftavfukteren.
	Luftavfukteren får ikke strøm.	Kontroller strømforsyningen.
Pumpefeil Pumpen er blokkert, f.eks. fordi vannet ikke kan renne ut via avløpsslangen/bøt-ten.		Kontroller avsløpsslangen/bøt-ten.

12 Avslutte bruken, sette til oppbevaring, kassering

Avslutte bruken

Fremgangsmåte

1. Slå av luftavfukteren.
2. Tøm bøtten (AD 750) eller pump ut vann.
3. Trekk ut støpselet.
4. Dekk luftavfukteren med en duk for å beskytte den mot støv.

Oppbevaring

FORSIKTIG! Personskade!

Det må aldri stables mer enn to luftavfuktere oppå hverandre.
Sikre luftavfukteren mot å velte.

Fremgangsmåte

1. Oppbevar luftavfukteren ved 0 °C til +40 °C.

Kassering

Obs! Fare på grunn av materialer og stoffer

Sorter materialene og lever dem til gjenvinning i henhold til lokale forskrifter.
Ved bortskaffing av hjelpestoffer og driftsstoffer må du følge de lokale forskriftene samt sikkerhetsdatabladene.

13 EF-samsvarserklæring

EF-samsvarserklæring i henhold til maskindirektivet 2006/42/EF vedlegg II 1.A

Produsent: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Produkt: Luftavfukter

Produktnr: AD750 / AD750-P / AD780-P

Funksjonsbeskrivelse: Luftavfukteren brukes til å avfukte luft ved atmosfære-trykk i lukkede rom.

Det erklæres uttrykkelig at produktet oppfyller de relevante bestemmelsene i følgende direktiver:

• 2006/42/EF Maskindirektivet
• 2014/ 30/ EU Direktivet om elektromagnetisk kompatibilitiet (EMC)

Følgende harmoniserte standarder er anvendt:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Person med fullmakt til å utarbeide teknisk dokumentasjon:
