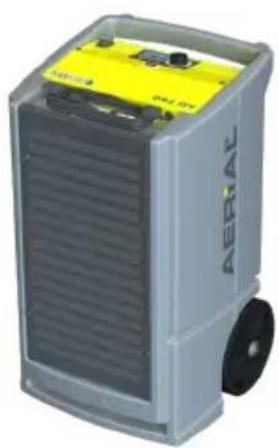

BEDIENUNGSANLEITUNG AD 780P Aerial

Luftentfeuchter/Dehumidifier

Serie/Series

DE Betriebsanleitung 3

Technische Daten/Technical Data

33

96

128

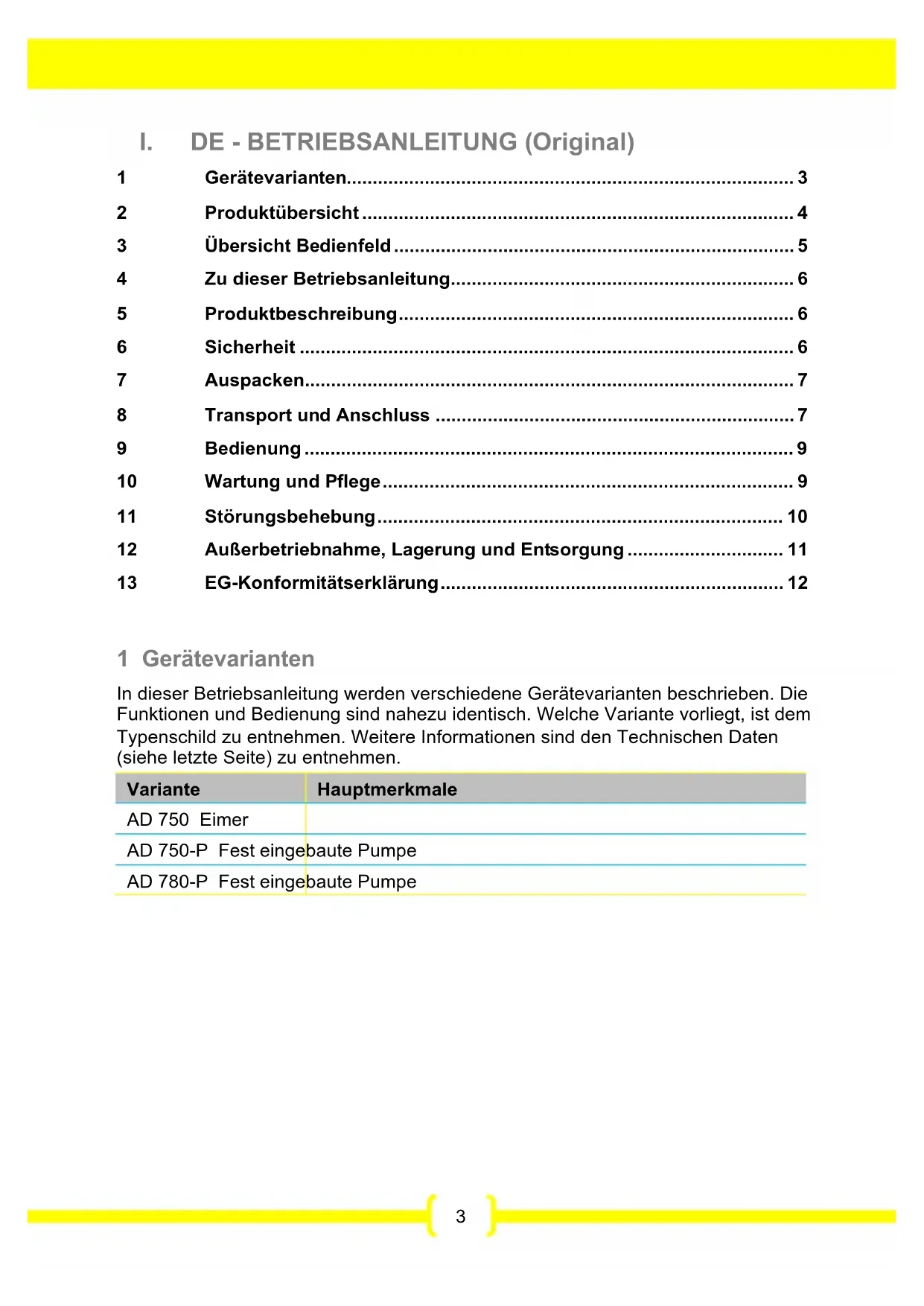

I. DE - BETRIEBSANLEITUNG (Original)

1 Gerätevarianten....3
2 Produktübersicht 4
3 Übersicht Bedienfeld 5
4 Zu dieser Betriebsanleitung....6
5 Produktbeschreibung....6
6 Sicherheit 6
7 Auspacken....7
8 Transport und Anschluss 7
9 Bedienung....9
10 Wartung und Pflege....9
11 Störungsbehebung.... 10
12 Außerbetriebnahme, Lagerung und Entsorgung 11
13 EG-Konformitätserklärung.... 12

1 Gerätevarianten

In dieser Betriebsanleitung werden verschiedene Gerätevarianten beschrieben. Die Funktionen und Bedienung sind nahezu identisch. Welche Variante vorliegt, ist dem Typenschild zu entnehmen. Weitere Informationen sind den Technischen Daten (siehe letzte Seite) zu entnehmen.

Variante	Hauptmerkmale
AD 750 Eimer
AD 750-P Fest eingebaute Pumpe
AD 780-P Fest eingebaute Pumpe

2 Produktübersicht

1 2 AERIAL 3

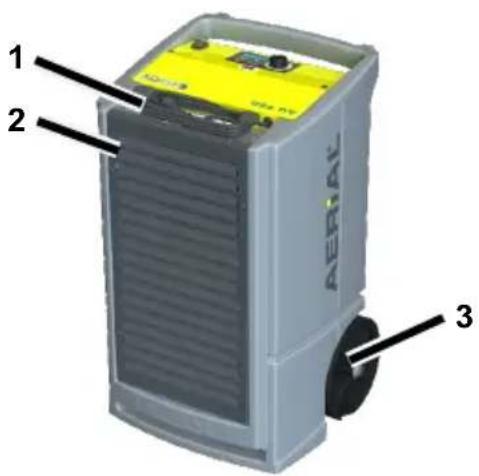

Fig. 1: Vorderansicht

1 Netzstecker
2 Luftaustritt
3 Räder

1 2 3 4 5 AD 720

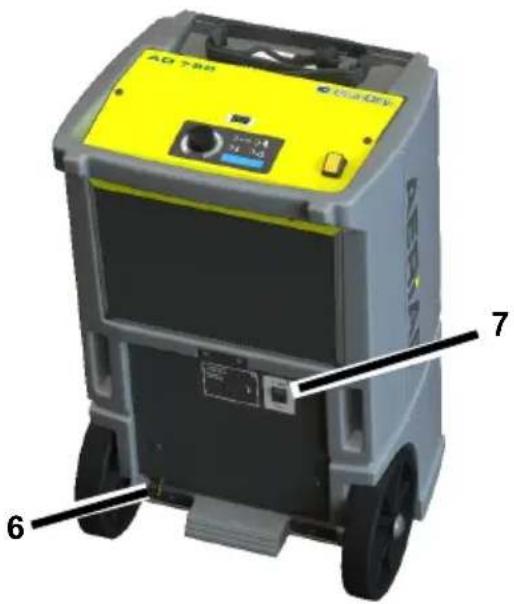

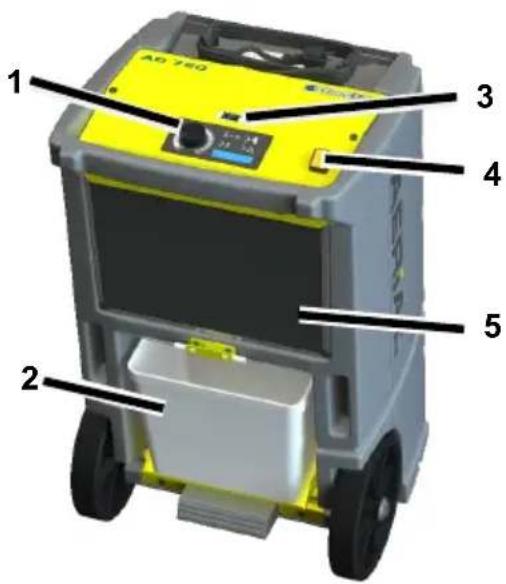

Fig. 2: Rückansicht

1	Bedienfeld	5	Luftansaugfläche mit Filter
2	Eimer (nur AD 750)	6	Ablaufstutzen
3	Leistungszähler (MID)	7	Kippschalter „Pumpe“ (nur AD 750-P/AD780-P)
4	Ein/Aus-Taster

3 Übersicht Bedienfeld

1 O Conl 2 % OK 3 OFF 20°C/60% 1234.5h 4 5

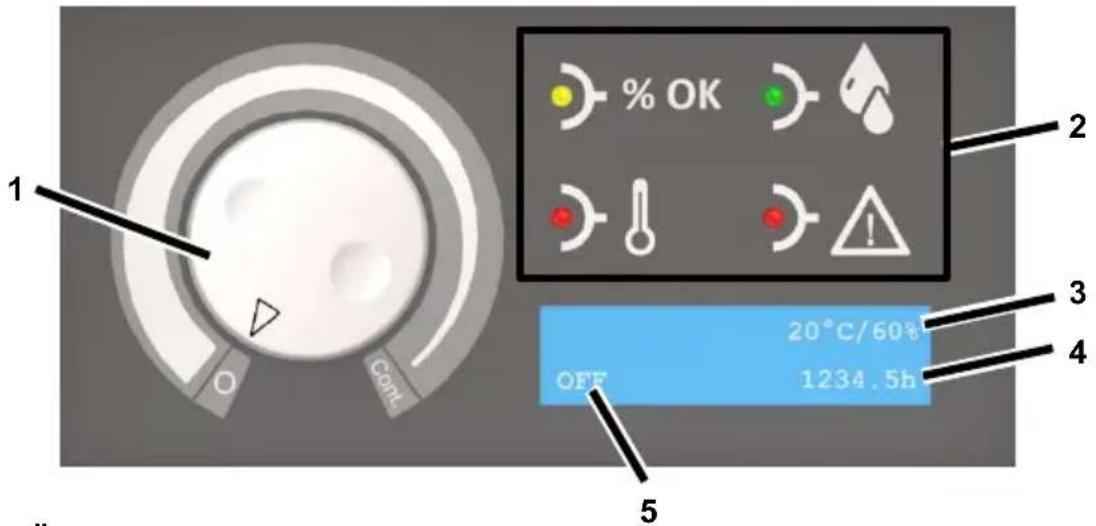

Fig. 3: Übersicht Bedienfeld

1 Hygrostat:0 = AusCont. = Dauerbetrieb		4 Betriebsstunden
2	Signalleuchten	5	Betriebszustand/Soll-Raumfeuchte
3 Ist-Raumtemperatur/Ist-Raumfeuchte

Signalleuchte		Zustand	Bedeutung
		Leuchtet	Soll-Raumfeuchte erreicht
		Leuchtet Raum wird entfeuchtet
		Leuchtet	Außentemperatur <1°C oder >34 °C
		Leuchtet Störung
		Blinkt Pumpenstörung.	Nach Behebung läuft die Pumpe automatisch wieder an.

4 Zu dieser Betriebsanleitung

Diese Betriebsanleitung darf ohne schriftliche Genehmigung des Herstellers nicht reproduziert, vervielfältigt und verbreitet werden.

Wichtig: Vor Gebrauch sorgfältig lesen. Für späteres Nachschlagen aufbewahren.

5 Produktbeschreibung

Der Luftentfeuchter regelt die Luftfeuchte im Raum. Das dabei entstandene Kondensat-Wasser wird in einem Eimer aufgefangen (AD 750) oder über eine interne Pumpe (AD 750-P/AD 780-P) abgepumpt. Der Luftentfeuchter ist mit einer automatischen Abtauung ausgestattet.

Lieferumfang

• Luftentfeuchter
• Betriebsanleitung
  • Nur AD 750: Eimer (im Gerät)
• Nur AD 750-P/780-P: Ablaufschlauch 12 x 2 mm mit Schlauchschelle

Optionales Zubehör

• AD 750: Ablaufschlauch

Typenschild

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3.7A/ R454c (0,55kg) GW P:148/ CO²:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Das Typenschild befindet sich am Gehäuse.

6 Sicherheit

Bestimmungsgemäße Verwendung und Einsatzbedingungen

Der Luftentfeuchter dient der Entfeuchtung von Luft bei Atmosphärendruck in geschlossenen Innenräumen wie Keller, Garagen oder Lagerhallen.

Der Luftentfeuchter darf nur in Räumen mit einer Grundfläche größer als 4 m² betrieben und gelagert werden.

Der Luftentfeuchter darf nur unter Einhaltung der Technischen Daten (siehe letzte Seite) verwendet werden.

Die Benutzung des Luftentfeuchters ist für Personen mit physischen, sensorischen oder psychischen Einschränkungen oder Kindern nicht gestattet.

Jeder Benutzer muss die Betriebsanleitung gelesen und verstanden haben.

Vorhersehbare Fehlanwendung

Der Luftentfeuchter darf nicht eingesetzt werden:

- In Räumen mit explosionsgefährdeten Atmosphären.

• In Räumen mit aggressiven Atmosphären (z.B. durch Chemikalien verursacht).
• In Räumen mit Wasser, dessen pH-Wert außerhalb von 7,0 bis 7,4 liegt.
• In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt > 1 %, z.B. Solebäder.
• In Räumen mit Ozon-behandelter Luft, hoher Lösemittelkonzentration oder hoher Staubbelastung.

Allgemeine Sicherheitshinweise

WARNUNG! Explosionsgefahr, Verbrennungen und Vergiftungen durch Kältemittel!

Im Gerät befindet sich ein geruchloses, brennbares Kältemittel, welches bei falschem Umgang zu Explosionen und Brand sowie zu Verletzungen und Vergiftungen führen kann. Der Kältemittelkreislauf steht unter Druck.

Keine Gegenstände zur Beschleunigung des Abtauprozesses verwenden.
Luftentfeuchter nicht in Räumen mit dauerhaften Zündquellen wie offene Flammen, eingeschaltete Gasgeräte oder Elektroheizer aufbewahren.
Luftentfeuchter nicht anbohren oder anbrennen.
- Gerät nur in einem ausreichend belüfteten Raum mit einer Grund-fläche größer als 4 m ^2 betreiben.
Jegliche Arbeiten am Kältemittelkreislauf nur vom Hersteller oder von ihm autorisierten Fachpersonal durchführen lassen. Vor Arbeiten am Kältemittelkreislauf muss dieser an den vorgesehenen Einrichtungen entlastet werden.
→ Nationale Vorschriften für Gasinstallationen beachten.
Kältemittel nicht ablassen oder im Hausmüll entsorgen.

→ Kontakt mit Kältemittel vermeiden.

WARNUNG! Stromschlag!

Arbeiten an spannungsführenden Bauteilen oder Wasser auf spannungsführenden Bauteilen kann lebensgefährliche Stromschläge verursachen.

• Kontakt zwischen Wasser und spannungsführenden Bauteilen vermeiden.
• Vor jedem Ortswechsel des Geräts den Luftentfeuchter ausschalten, den Netzstecker ziehen und ggf. Wasser ableiten.
• Arbeiten an elektrischen Bauteilen nur durch den Hersteller oder autorisiertes Personal durchführen lassen.

7 Auspacken

Vorgehensweise

1. Lieferumfang auf Vollständigkeit prüfen. Bei Schäden oder unvollständiger Lieferung den Fachhändler kontaktieren.
2. Verpackung entfernen und gemäß den örtlichen Bestimmungen entsorgen.

8 Transport und Anschluss

Transport

WARNUNG! Quetschen durch den Verlust der Standfestigkeit!

Luftentfeuchter stehend transportieren und gegen Kippen oder Abrutschen sichern.
Luftentfeuchter auf ebenen und festen Oberflächen aufstellen.

WARNUNG! Quetschen oder Schneiden durch Hineingreifen in das Gitter des Luftfilters!

• Luftentfeuchter an den Griffen transportieren.
  Nicht in den Luftfilter greifen.

VORSICHT! Quetschen oder ergonomische Schäden bei Transport des Luftentfeuchters!

Luftentfeuchter an den Griffen transportieren.
→ Luftentfeuchter mit zwei Personen transportieren.

Vorgehensweise

1. Sicherstellen, dass der Eimer leer bzw. das Kondensat-Wasser abgepumpt ist.
2. Sicherstellen, dass der Ablaufschlauch (optional) und das Netz-kabel vom Gerät abgezogen sind.
3. Luftentfeuchter an den Einsatzort transportieren.

HINWEIS: Die Luft muss frei zirkulieren. Die Luftöffnungen nicht abdecken. Der Freiraum vor dem Luftaustritt und dem Luftfilter muss mindestens 1 m betragen.

AD 750: Eimer bereitstellen

Gilt nicht falls ein optionaler Ablaufschlauch angeschlossen ist.

Vorgehensweise

➢ Eimer in den Luftentfeuchter schieben.

AD 750-P/AD 780-P: Ablaufschlauch anschließen

Bei den Geräten AD 750-P/AD 780-P muss der mitgelieferte Ablaufschlauch zwingend angeschlossen werden.

ACHTUNG! Unzureichende Geräteleistung!

→ Ablaufschlauch nicht knicken.
Keine Gegenstände auf den Schlauch stellen.

Vorgehensweise

1. Ablaufschlauch an der Rückseite des Geräts am Ablaufstutzen befestigen und mit Schlauchschelle sichern.

2. Ablaufschlauch vom Luftentfeuchter weg in einen Abfluss oder einen geeigneten Behälter leiten (maximaler Höhenunterschied: 3 m).

AD 750: Optionalen Ablaufschlauch anschließen

Bei Bedarf kann am Gerät AD 750 das Kondensat-Wasser über einen Ablaufschlauch statt in den Eimer abgeleitet werden. Dazu wie folgt vorgehen:

ACHTUNG! Unzureichende Geräteleistung!

Das Schlauchende nicht in Wasser stecken (Wasserrückstau möglich).
Ablaufschlauch nicht knicken.
Keine Gegenstände auf den Schlauch stellen.

Vorgehensweise

1. Eimer entnehmen.

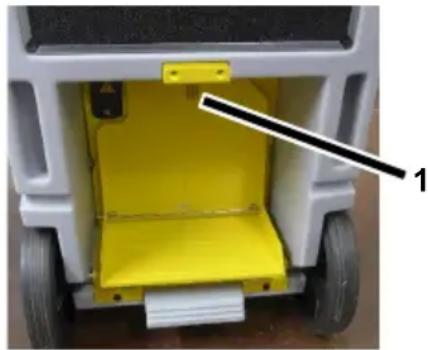

2. Geeigneten Schlauch (12 x 2 mm) mit einer Rohrschelle an dem Ablaufstutzen (Pos. 1) befestigen.

1. Sicherstellen, dass das Schlauchende tiefer als der Schlauchanfang am Ablaufstutzen liegt. Gefälle mindestens 5% (5 cm/Meter).
2. Schlauchende in einen Abfluss oder geeigneten Behälter leiten.

Elektrischer Anschluss

Vorgehensweise

1. Sicherstellen, dass die Netzspannung der Anschlussspannung in den technischen Daten entspricht.

2. Steckdose und Versorgungsnetz ausreichend absichern.

3. In Feuchträumen bzw. auf Baustellen einen FI-Schutzschalter installieren.
4. Sicherstellen, dass der Netzstecker für die Gebäudesteckdose geeignet ist.
5. Sicherstellen, dass die verwendete Steckdose geerdet ist.
6. Netzstecker in die Steckdose stecken.

9 Bedienung

Raum entfeuchten

HINWEIS: Den Luftentfeuchter vor der Inbetriebnahme, nach dem Transport und nach längerer Lagerung ca. 15 Minuten in seiner endgültigen Position ruhen lassen.

Vorgehensweise

1. Sicherstellen, dass das Kondensat-Wasser über einen Ablaufschlauch oder in den Eimer abfließen kann.
2. Ein/Aus-Taster auf „I“ stellen.
3. Hygrostat von „0“ in Richtung „Cont“ drehen. Die gewünschte Feuchte am Hygrostat einstellen. Der Luftentfeuchter startet nur, wenn die Ist-Raumfeuchte höher als die Soll-Raumfeuchte ist.

Die Leuchte leuchtet. Der Luft-entfeuchter läuft für mindestens 10 Minuten. Sobald die Soll-Raumfeuchte erreicht ist, läuft der Ventilator 30 Minuten nach. Steigt die Ist-Raumfeuchte während der Nachlaufzeit um 5%, blinkt die Leuchte Und der Kompressor startet nach Ablauf der Zeit neu. Falls der Hygrostat auf „Cont“ steht, läuft der Luftentfeuchter im Dauer-betrieb.

AD 750: Eimer entleeren

Die Leuchte blinkt, der Eimer ist voll.

Vorgehensweise

1. Eimer entleeren.

AD 750-P/AD 780-P: Wasser abpumpen

Das Kondensat-Wasser kann bei Bedarf wie folgt abgepumpt werden:

Vorgehensweise

1. Sicherstellen, dass der Ablaufschlauch in einen Abfluss oder geeigneten Behälter führt.
2. Pumpe einschalten. Dazu den Kippschalter „Pumpe“ betätigen und gedrückt halten, bis das Kondensat-Wasser abgepumpt ist.

1. Bei Bedarf Eimer entleeren, bzw. Wasser abpumpen.
2. Hygrostat auf „0“ stellen.
3. Ein/Aus-Taster auf „0“ stellen.

10 Wartung und Pflege

WARNUNG! Gesundheitsschäden durch Staub!

Reinigung des Luftentfeuchters mit Druckluft nur in offener Umgebung durchführen.
Schutzmaske und Schutzbrille tragen.

ACHTUNG! Sachschaden!

Putzmittel können Oberflächen schädigen. Nur milde Reinigungsmittel verwenden.
Nur zugelassene Original-Ersatzteile verwenden.

Reinigung und Inspektion

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Netzstecker ziehen.
3. Luftfilter entnehmen und reinigen (z.B. mit Staubsauger) bzw. erneuern.
4. Ablaufstutzen und evtl. angeschlossenen Ablaufschlauch kontrollieren.
5. Neuen bzw. gereinigten Filter einsetzen. Nur Original-Filter verwenden.
6. Netzkabel einstecken.
7. Luftentfeuchter bei Bedarf einschalten.

Ersatzteile und Kundendienst

Bei Fragen zum Luftentfeuchter oder falls Ersatzteile benötigt werden, Vertragshändler oder AERIAL-Service kontaktieren.

11 Störungsbehebung

Bei Störungen die folgenden Punkte prüfen. Bei Bedarf AERIAL-Service kontaktieren.

WARNUNG! Vergiftungen durch Kältemittel, Verbrennungen, Quetschen oder Stromschlag während War-tungsarbeiten!

Reparaturen oder Instandsetzungsarbeiten nur durch den Hersteller oder autorisiertes Personal durchführen lassen.
Bei Funktionsstörungen den Luftentfeuchter abschalten und gegen Wiedereinschalten sichern.
- Vor Arbeiten an heißen Bauteilen diese ausreichend abkühlen lassen.

Fehlermeldungen

Display-Anzeige	Mögliche Ursache	Abhilfe
Error E1<Room temp>	Außentemperatur <1°C oder >34 °C	Gerät startet selbsttätig neu, sobald Temperatur wieder >5°C oder <30°C.
Error E2<cooling system>	Fehler des Kühlsystems	Luftentfeuchter ausschalten und wieder gewünschte Soll-Raumfeuchte einstellen.

Störungen

Problem	Mögliche Ursache	Abhilfe
Der Luftentfeuchter weist eine schlechte bzw. keine Entfeuchtungsleistung auf.	Luftfilter ist ver-schmutzt. Der Luf-tentfeuchter bekommt zu wenig Luft. Ver-schmutzte Filter kön- nen auf Dauer zu Schäden am Gerät führen.	Filter reinigen bzw. bei Bedarf erneuern.
Der Luftentfeuchter ist außer Betrieb/ Venti-lator und Kompressor arbeiten nicht.	Luftentfeuchter ist ausgeschaltet.	Luftentfeuchter einschalten.
	Luftentfeuchter ist ohne Stromversor-gung.	Stromversorgung prüfen.
Pumpenstörung Pumpe	ist blockiert, z.B. weil das Wasser über den Ablauf-schlauch/den Eimer nicht ablaufen kann.	Ablaufschlauch/Eimer kontrol-lieren.
	Pumpe defekt.	AERIAL-Service kontaktieren.

12 Außerbetriebnahme, Lagerung und Entsorgung

Außerbetriebnahme

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Eimer entleeren (AD 750) bzw. Wasser abpumpen.
3. Netzstecker ziehen.
4. Luftentfeuchter zum Schutz vor Staub mit einem Tuch abdecken.

Lagerung

VORSICHT! Verletzung!

Nicht mehr als zwei Luftentfeuchter übereinanderstapeln.
- Luftentfeuchter gegen Kippen sichern.

Vorgehensweise

1. Luftentfeuchter bei 0 °C bis +40 °C lagern.

Entsorgung

ACHTUNG! Gefährdung durch Materialien und Substanzen

Materialien sortenrein trennen und entsprechend örtlicher Vorschriften der Wiederverwertung zuführen.
Zur Entsorgung von Hilfs- und Betriebsstoffen die örtlichen Vorschriften und Angaben aus den Sicherheitsdatenblättern beachten.

Den Luftentfeuchter nicht dem Hausmüll zuführen, sondern entsprechend den gesetzlichen Bestimmungen entsorgen.

13 EG-Konformitätserklärung

EG-Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG

Anhang II 1.A

Hersteller: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Produkt: Luftentfeuchter

Produkt-Nr: AD750 / AD750-P / AD780-P

Funktionsbeschreibung: Der Luftentfeuchter dient dem Entfeuchten der Luft bei Atmosphärendruck in geschlossenen Räumen.

Es wird ausdrücklich erklärt, dass das Produkt den einschlägigen Bestimmungen der folgenden Richtlinien entspricht:

• 2006/42/EG Maschinenrichtlinie
• 2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit (EMV)

Folgende harmonisierte Normen wurden angewandt:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Für die Zusammenstellung der technischen Dokumentation bevollmächtigte

Person: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt den 30.04.2020

II. EN - OPERATING INSTRUCTIONS

Manufacturer: Dantherm GmbH Oststraße 148 22844 Norderstedt

Product: Dehumidifier

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30/04/2020

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3,7A/ R454c (0,55kg) GWP:148/ COF:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30.4.2020

Fabbricante: Dantherm GmbH Oststraße 148 22844 Norderstedt

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, le 30/04/2020

VI. DA - BETJENINGSVEJLEDNING

Producent: Dantherm GmbH Oststraße 148 22844 Norderstedt

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30-04-2020

VII. NO - BRUKSANVISNING

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3,7A/ R454c (0,55kg) GW P:148/ CO²:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30.04.2020

VIII. PL - INSTRUKCJA EKSPLOATACJI

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3,7A/ R454c (0,55kg) GWP:148/ CO²:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3,7A/ R454c (0,55kg) GWP:148/ CO²:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 30/04/2020

X. SV - Bruksanvisning

AERIAL® Typ: AD 750 Baujahr: 2020 SN: 2018764001 Art-Nr: 0110-0750-041 230V / 50Hz / 850W 3,7A/ R454c (0,55kg) GWP:148/ COF:0,081t IP X4 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Norderstedt 2020-04-30

XI. ES - MANUAL DE INSTRUCCIONES

Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, a 30.04.2020

XII. NL - BEDIENINGSHANDLEIDING

Fabrikant: Dantherm GmbH

Oststraße 148

22844 Norderstedt

Product: Luchtontvochtiger

Productnr.: AD750 / AD750-P / AD780-P

Technische Daten/Technical Data

	AD 750	AD 750-P	AD 780-P
	230 V / 50 Hz / 350 W
W max	860		1200
IP X4
[WKD6]	55 dB/A
H/W/L	880 x 520 x 495 mm	880 x 520 x 495 mm	1000 x 640 x 580 mm
	42 kg	42 kg	57 kg
GWP / CO2	148 /0,081 t		148 /0,1258 t
	Rotary
	R454C /0,55 kg	R454C /0,55 kg	R454C /0,85 kg
[ocm]	+ 3 °C - + 32 °C
△%	40 % - 95 %
H	- 3 m 3 m
	710 m3/h 750 m3/h
30 °C / 80 %	55 l/d	55 l/d	78 l/d
20 °C / 60 %	24.5 l/d	24.5 l/d	35 l/d

AERIAL®

Dantherm GmbH · Systeme zur Luftbehandlung

Oststraße 148 · D-22844 Norderstedt

Phone [phone] · Telefax 526 879 20

E-Mail: [e-mail] · Internet: www.aerial.de
