Tipo di prodotto	Deumidificatore a parete
Marca	Aerial
Modello	AD 110
Alimentazione	230 V / 50 Hz / 350 W
Corrente nominale	1,5 A
Refrigerante	R1234yf (0,14 kg), GWP 4
Protezione	IP44
Superficie minima della stanza	4 m²
Intervallo di temperatura di funzionamento	1 °C a 34 °C
Montaggio	A parete con staffa inclusa
Scarico	Tubo di scarico con pompa integrata
Altezza massima di mandata	3 m
Tipo di igrostato	Regolabile (0 a funzionamento continuo)
Sbrinamento automatico	Sì
Filtro aria	Lavabile, sostituibile
Funzioni del display	Temperatura ambiente, umidità, ore di funzionamento
Spie luminose	Umidità raggiunta, deumidificazione in corso, temperatura fuori intervallo, malfunzionamento
Accessori forniti	Staffa a parete, kit di montaggio, tubo di scarico
Manutenzione	Pulizia filtro e vaschetta di raccolta, uso di aria compressa
Temperatura di stoccaggio	0 °C a +40 °C
Peso approssimativo	15 kg (stima)
Dimensioni (L × A × P) approssimative	40 × 60 × 30 cm (stima)

Domande frequenti - AD 110 Aerial

Come installare il deumidificatore Aerial AD 110?

Il deumidificatore è progettato per il montaggio a parete. Utilizzare la staffa a parete e il kit di montaggio inclusi. Praticare due fori da 8 mm, fissare la staffa utilizzando una livella a bolla, appendere l'apparecchio e avvitarlo alla staffa. Lasciare uno spazio libero di almeno 100 cm davanti all'uscita dell'aria e al filtro.

Come collegare il tubo di scarico?

Fissare il tubo di scarico (12 x 2 mm) al raccordo sul retro dell'apparecchio utilizzando il fascetta stringitubo. Instradarlo verso uno scarico con un'altezza massima di 3 m. Non piegare il tubo e non appoggiare oggetti su di esso.

Cosa fare se l'apparecchio non si avvia?

Verificare che l'igrostato non sia su « 0 » e che l'umidità ambiente reale sia superiore al setpoint. Assicurarsi che l'apparecchio sia collegato e che la presa sia alimentata. Se il problema persiste, contattare il servizio post-vendita.

Come pulire il filtro aria?

Spegnere l'apparecchio e scollegarlo. Rimuovere il filtro e pulirlo con un aspirapolvere o con acqua saponata delicata. Lasciare asciugare completamente prima di rimetterlo in posizione. Sostituirlo se necessario con un filtro originale.

Cosa significa la spia rossa lampeggiante?

Il lampeggio indica un malfunzionamento della pompa. Verificare che il tubo di scarico non sia ostruito. Dopo la riparazione, la pompa si riavvia automaticamente. Se il problema persiste, contattare il servizio di assistenza.

Come interpretare i codici errore visualizzati?

Errore E1 : temperatura ambiente < 1 °C o > 34 °C. L'apparecchio si riavvia quando la temperatura torna tra 5 °C e 30 °C. Errore E2 : guasto del sistema di raffreddamento. Spegnere e riaccendere l'apparecchio.

Quali sono le manutenzioni periodiche consigliate?

Pulire regolarmente il filtro aria e la vaschetta di raccolta. Controllare il tubo di scarico una volta al mese. Una volta all'anno, soffiare l'interno con aria compressa dopo aver scollegato l'apparecchio.

Posso usare l'apparecchio in bagno?

No, l'apparecchio non è progettato per ambienti con atmosfera aggressiva o alto contenuto di sale. Deve essere utilizzato solo in ambienti chiusi di oltre 4 m², senza rischio di esplosione o prodotti chimici.

Come spegnere e riporre l'apparecchio?

Posizionare l'igrostato su « 0 », scollegare la spina, coprire l'apparecchio con un panno per proteggerlo dalla polvere. Riporre in posizione verticale tra 0 °C e +40 °C. Non impilare più di due deumidificatori.

Dove trovare i ricambi?

Utilizzare solo ricambi originali AERIAL. Contattare un rivenditore autorizzato o il servizio post-vendita AERIAL per qualsiasi ordine. Utilizzare solo filtri originali per garantire le prestazioni.

MANUALE UTENTE AD 110 Aerial

IT Istruzioni per l'uso 32

FR Mode d'emploi 43

IV. Istruzioni per l'uso IT

1 Panoramica del prodotto.... 32
2 Panoramica del pannello comandi....34
3 Panoramica del fissaggio alla parete 35
4 Informazioni sulle presenti istruzioni per l'uso 35
5 Descrizione del prodotto....35
6 Sicurezza 36
7 Rimozione dell'imballaggio....37
8 Trasporto e collegamento 37
9 Uso 38
10 Manutenzione....38
11 Eliminazione dei guasti 40
12 Messa fuori servizio, stoccaggio e stoccaggio....41
13 Dichiarazione di conformità CE.... 42

1 Panoramica del prodotto

AERIAL® 1 2 3

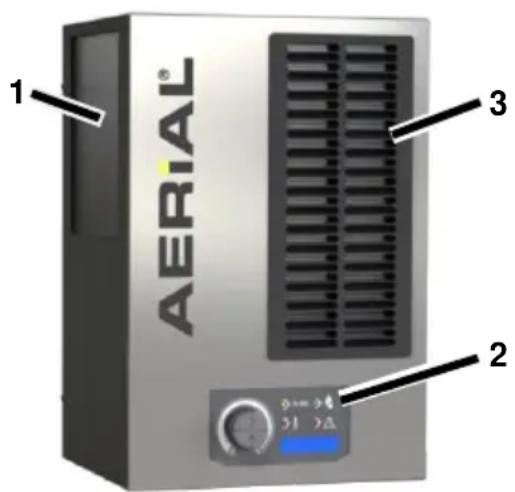

Fig. 1: Vista frontale

1	Superficie di aspirazione con filtro
2	Pannello comandi
3	Uscita dell'aria

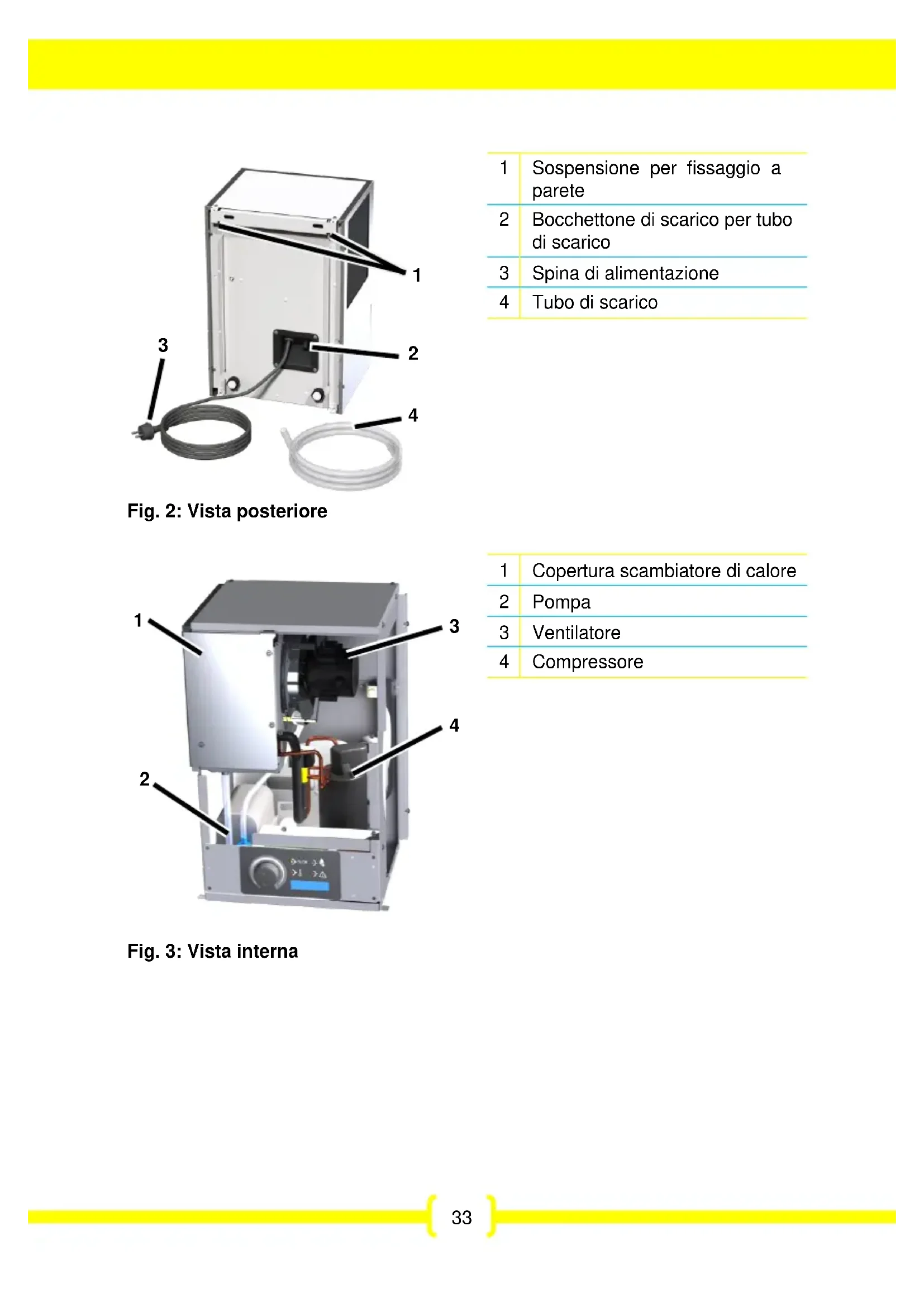

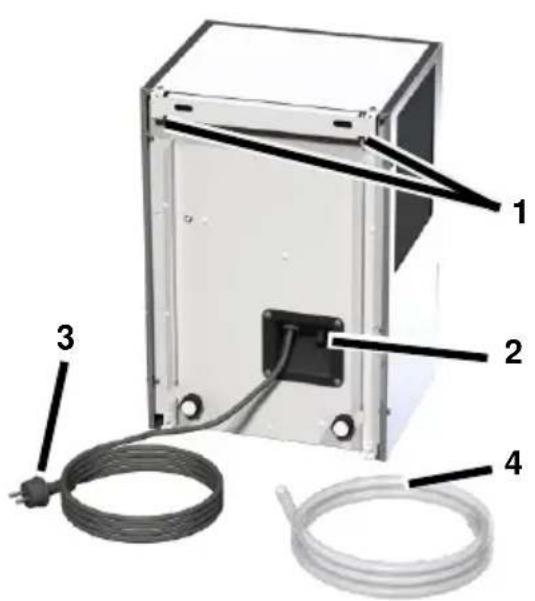

1	Sospensione per fissaggio a parete
2	Bocchettone di scarico per tubo di scarico
3	Spina di alimentazione
4	Tubo di scarico

1 2 3 4

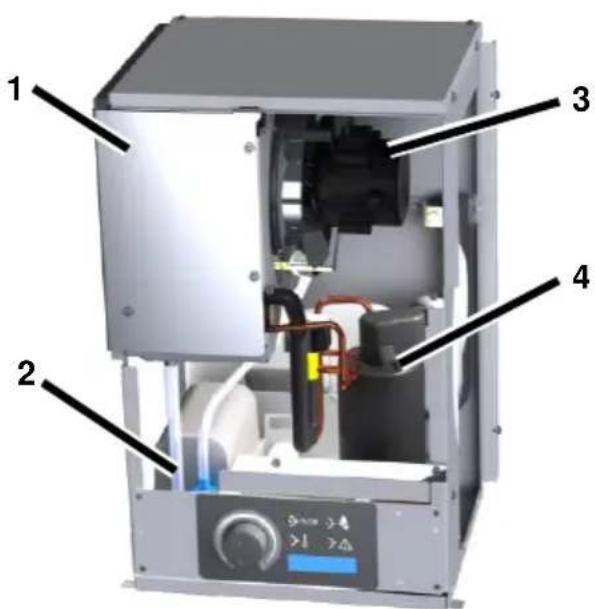

Fig. 3: Vista interna

1	Copertura scambiatore di calore
2	Pompa
3	Ventilatore
4	Compressore

2 Panoramica del pannello comandi

1 % OK 2 3 OFF 20°C/60% 1234.5h 4 5 Panoramica del pannello comandi

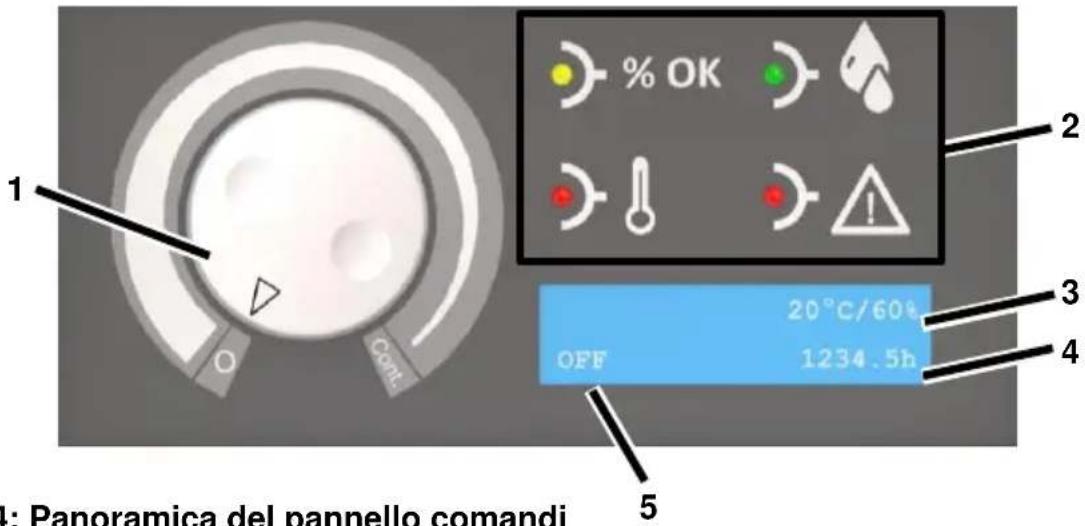

Fig. 4: Panoramica del pannello comandi

1	Igrostato: 0 = SpentoCont. = Funzionamentocontinuo	4	Ore di funzionamento
2	Spie luminose di segnalazione	5	Stato di funzionamento/Umidità ambientale impostata
3	Temperatura ambientaleeffettiva/Umidità ambientaleeffettiva

Spia luminosa di segnalazione	Stato	Significato
	Accesa	Il valore di umidità ambientale impostato è stato raggiunto
	Accesa	Deumidificazione del locale in corso
	Accesa	Temperatura esterna <1°C o > 34 °C
	Accesa	Guasto
	Lampeggia	Guasto alla pompa. Una volta rimosso il guasto, la pompa si riavvia automaticamente.

3 Panoramica del fissaggio alla parete

Dati in cm

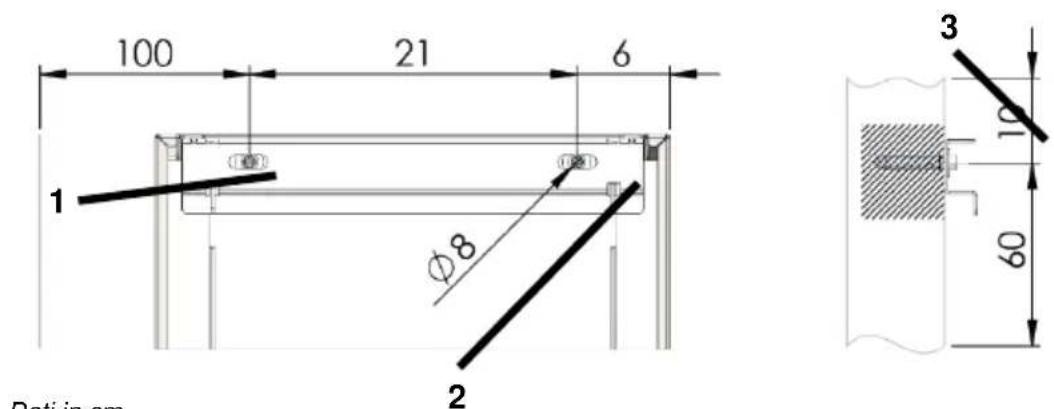

Fig. 5: Panoramica del fissaggio alla parete

1	Supporto a parete	3	Bordo superiore del supporto a parete
2	∅ foro = 8 mm (2 unità)

4 Informazioni sulle presenti istruzioni per l'uso

Le presenti istruzioni per l'uso non possono essere riprodotte, copiate e distribuite senza previa autorizzazione scritta del fabbricante.

Importante: leggere accuratamente prima dell'uso. Conservare per l'eventuale consultazione successiva.

5 Descrizione del prodotto

Il deumidificatore regola l'umidità dell'aria in ambienti chiusi. L'acqua di condensa che si produce in conseguenza della deumidificazione viene scaricata dalla pompa attraverso un tubo flessibile di scarico. Il deumidificatore è dotato di una funzione di sbrinamento automatico. Il deumidificatore è progettato per il fissaggio a parete.

Dotazione compresa

• Deumidificatore
  • Istruzioni per l'uso
  • Supporto a parete
• Kit di montaggio universale per il fissaggio a parete
• Tubo flessibile di scarico 12 x 2 mm con fascetta

Targhetta

AERIAL® Typ: AD 110 Baujahr: 2020 SN: 2018438001 Art-Nr: 0110-0110-033 230V/ 50 Hz / 350W 1,5A/ R1234yf (0,14kg) GWP:4/ CO²:0,0006t IP44 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

La targhetta è applicata sul corpo dell'apparecchio.

6 Sicurezza

Utilizzo conforme alla destinazione d'uso e condizioni di impiego

Il deumidificatore serve a deumidificare l'aria alla pressione atmosferica in locali chiusi, quali cantine, garage o capannoni ed è concepito per il montaggio a parete. È consentito montare a sospensione, utilizzare e stoccare il deumidificatore solo in locali chiusi con una superficie maggiore di 4 m².

L'utilizzo del deumidificatore è consentito solo nel rispetto dei dati tecnici (si veda l'ultima pagina).

L'utilizzo del deumidificatore non è consentito a persone con limitazioni fisiche, sensoriali o psichiche né è destinato all'uso da parte di bambini.

Prima di utilizzare l'apparecchio, si devono leggere e comprendere le presenti istruzioni.

Utilizzo improprio prevedibile

L'utilizzo del deumidificatore non è consentito nei seguenti casi:

• In locali con atmosfera esplosiva.
- In locali con atmosfere aggressive (per es. causate da sostanze chimiche).
- In locali con acqua aventi un valore del pH compreso tra 7,0 e 7,4
- In locali con sale o sostanze saline con un tenore di sale > 1 %, per es. in piscine con acqua salata.
- In locali con aria trattata con l'ozono, elevata concentrazione di solventi o elevato carico di polvere.

Avvertenze di sicurezza generali

AVVERTENZA! Pericolo di esplosione, ustioni e avvelenamenti da refrigerante!

Nell'apparecchio si trova un refrigerante inodore infiammabile che, se trattato impropriamente, può portare a esplosioni e incendi nonché a ustioni e avvelenamenti. Il circuito del refrigerante è sotto pressione.

Non utilizzare alcun oggetto per accelerare il processo di sbrinamento.
Non conservare il deumidificatore in locali in cui siano presenti fonti di innesco permanenti, quali fiamme aperte, apparecchi a gas o riscaldatori elettrici accesi.
Non perforare né bruciare il deumidificatore.
- Mettere in funzione l'apparecchio solo in locali sufficientemente aerati con una superficie superiore a 4 m².
L'esecuzione di qualsiasi lavoro sul circuito del refrigerante è consentita solo al fabbricante o a personale specializzato da lui autorizzato. Prima di eseguire lavori sul circuito del refrigerante, è necessario scaricarlo in corrispondenza dei dispositivi previsti.
Si devono rispettare le prescrizioni nazionali vigenti per le installazioni a gas.
Non scaricare il refrigerante né smaltirlo tra i rifiuti domestici.
Evitare il contatto con il refrigerante.

AVVERTENZA! Pericolo di folgorazione!

Durante i lavori su componenti sotto tensione o se questi ultimi vengono a contatto con acqua sussiste il rischio di folgorazioni mortali.

Evitare che i componenti sotto tensione vengano a contatto con acqua.

Prima di spostare l'apparecchio da un luogo all'altro, disinserire il deumidificatore e staccare la spina di alimentazione.
I lavori su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato.

7 Rimozione dell'imballaggio

Procedimento

1. Verificare la presenza di tutti i componenti in dotazione. Qualora l'apparecchio presenti segni di danneggiamento o qualora la dotazione non sia completa, contattare il rivenditore specializzato.
2. Rimuovere l'imballaggio e smaltirlo secondo le disposizioni vigenti.

8 Trasporto e collegamento

Trasporto

AVVERTENZA! Pericolo di schiacciamento a causa di perdita di stabilità!

• Trasportare il deumidificatore in verticale e assicurarlo in modo tale che non possa ribaltarsi né scivolare.
  Appoggiare il deumidificatore su superfici piane e stabili.

AVVERTENZA! Lesioni da taglio e schiacciamento in seguito a movimentazione non corretta

Non infilare le mani nelle aperture per es. del filtro dell'aria.
Il deumidificatore deve essere trasportato da due persone e con opportuni mezzi di sollevamento e trasporto.

Procedimento

1. Assicurarsi che il tubo di scarico che la spina di alimentazione siano stati staccati dall'apparecchio.
2. Trasportare il deumidificatore sul luogo di impiego.

Montare il deumidificatore.

AVVERTENZA! Se il deumidificatore non viene montato correttamente rischia di cadere!

Utilizzare solo il supporto a parete e il kit di montaggio universale in dotazione.
Il montaggio del deumidificatore deve essere eseguito da due persone.
Assicurarsi che la parete sia stabile e portante.

Requisiti

L'aria deve circolare liberamente. Non coprire le aperture per l'aria. Davanti all'uscita dell'aria e al filtro dell'aria si deve lasciare almeno 100 cm di spazio libero.

Sopra il supporto a parete deve essere presente una distanza di almeno 10 cm dall'oggetto più vicino, per consentire che il corretto aggancio dell'apparecchio.

Sotto il supporto a parete deve essere presente una distanza di almeno 60 cm dall'oggetto più vicino.

Procedimento

1. Rimuovere e conservare le due viti con le quali il supporto a parete è premontato sul deumidificatore.

2. Allineare in orizzontale il deumidificatore usando una livella a bolla e fissarlo alla parete come da fig. 5 con il kit di montaggio universale. ∅ foro = 8 mm.

3. Agganciare il deumidificatore con la sospensione al supporto a parete.

4. Con le due viti rimosse nella prima operazione di montaggio, fissare il deumidificatore al supporto a parete, per assicurare l'apparecchio in modo che non possa staccarsi e cadere.

collegare il tubo di scarico.

ATTENZIONE! Potenza dell'apparecchio insufficiente!

Non piegare il tubo di scarico.
Non posare nessun oggetto sul tubo.

Procedimento

1. Fissare il tubo flessibile di scarico sul retro dell'apparecchio al bocchettone di scarico e assicurarlo con l'apposita fascetta.

2. Condurre il tubo flessibile di scarico dal deumidificatore in uno scarico (differenza massima di altezza 3 m).

Collegamento elettrico

Procedimento

1. Assicurare che la tensione di rete corrisponda alla tensione di collegamento riportata nei dati tecnici.
2. Proteggere opportunamente la presa di corrente e la rete di alimentazione.
3. In locali umidi o su cantieri installare un interruttore differenziale.
4. Assicurarsi che la spina di alimentazione sia adatta alla presa dell'edificio.
5. Assicurarsi che la presa utilizzata sia stata messa a terra.
6. Inserire la spina nella presa.

9 Uso

Deumidificare il locale.

NOTA: Dopo il trasporto e dopo uno stoccaggio prolungato, lasciare riposare il deumidificatore nella sua posizione finale per 15 minuti prima di metterlo in funzione.

Procedimento

1. Assicurarsi che l'acqua condensata possa defluire tramite un tubo di scarico.
2. Girare l'igrostato da "0" verso "Cont". Impostare l'umidità desiderata sull'igrostato. Il deumidificatore si avvia solo se l'umidità effettiva nel locale supera il valore di umidità ambientale impostato.

La spia luminosa si accende. Il funzionamento si avvia. Il deumidificatore è in funzione: quando viene raggiunto il valore di umidità ambientale impostato, il funzionamento si ferma. Se l'igrostato è impostato su "Cont", il deumidificatore è in funzionamento continuo.

Disinserimento

Procedimento

1. Portare l'igrostato su "0".

10 Manutenzione

AVVERTENZA! Pericolo di danni alla salute a causa della polvere!

→ Eseguire la pulizia del deumidificatore con aria compressa solo in un ambiente aperto.
Utilizzare maschera e occhiali protettivi.

AVVERTENZA! Pericolo di lesione a causa del ventilatore in rotazione.

Prima di aprire il rivestimento del corpo dell'apparecchio:

Staccare la spina di alimentazione e attendere almeno 15 secondi.
Assicurarsi che il ventilatore si sia fermato.

PERICOLO! Condotti caldi: pericolo di ustione!

Alcuni condotti all'interno del corpo dell'apparecchio possono riscaldarsi e causare ustioni lievi.

→ Lasciare raffreddare i condotti.

ATTENZIONE! Danni a cose!

I prodotti detergenti possono danneggiare le superfici. Utilizzare solo prodotti detergenti delicati.

Utilizzare solo pezzi di ricambio originali.

Pulizia e ispezione

Procedimento

1. Spegnere il deumidificatore.
2. Scollegare la spina di alimentazione dalla rete.
3. Rimuovere e pulire il filtro dell'aria (per es. con un aspirapolvere) o sostituirlo con uno nuovo.
4. Controllare il bocchettone e il tubo flessibile di scarico.
5. Inserire un filtro nuovo o pulito. Utilizzare solo filtri di ricambio originali.
6. Allentare le viti delle parti laterali del corpo e del coperchio dell'apparecchio e rimuovere il rivestimento dal corpo dell'apparecchio.

1. Allentare le viti della copertura dello scambiatore di calore e rimuovere la copertura.

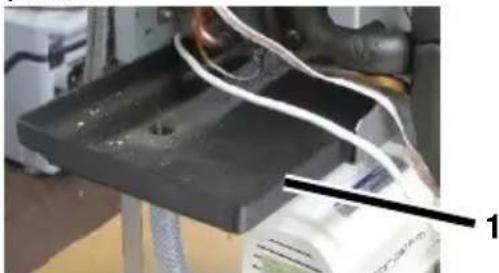

2. Estrarre leggermente la vasca di raccolta (pos. 1) e passarla con un panno.

1. Reinserire la vasca di raccolta.

2. AVVERTENZA! Acqua di condensa: pericolo di folgorazione! Dopo la pulizia della vasca di raccolta, assicurarsi che il tubo di gocciolamento (pos. 2) sia inserito nell'apertura della pompa.

1. Pulire con cautela l'apparecchio usando aria compressa. Fare attenzione a pulire tutti i componenti.
2. Rimontare la copertura dello scambiatore di calore.
3. Rimontare il rivestimento sul corpo dell'apparecchio.
4. Collegare il cavo di alimentazione.

Pezzi di ricambio e servizio di assistenza clienti

In caso di domande sul deumidificatore o se sono necessari pezzi di ricambio, contattare il concessionario o il servizio di assistenza AERIAL.

11 Eliminazione dei guasti

In caso di guasto verificare i seguenti punti. Se necessario contattare il servizio di assistenza AERIAL.

AVVERTENZA! Durante i lavori di manutenzione sussiste il rischio di

avvelenamenti da refrigerante, lesioni, schiacciamento o folgorazione!

I lavori di riparazione o manutenzione su componenti elettrici devono essere eseguiti esclusivamente dal fabbricante o da personale autorizzato.
- In caso di malfunzionamento, disinserire il deumidificatore e assicurarlo contro la riaccensione accidentale.
Prima di iniziare eventuali lavori su parti calde, attendere che queste si siano sufficientemente raffreddate.

Messaggi di guasto

Indicazione sul display	Possibile causa	Rimedio
Error E1(Room temp)	Temperatura esterna <1°C o > 34 °C	L'apparecchio si avvia automaticamente non appena la temperatura > 5 °C oppure< 30°C.
Error E2(cooling system)	Guasto al sistema di raffreddamento	Spegnere il deumidificatore e reimpostare l'umidità ambientale desiderata.

Guasti

Problema	Possibile causa	Rimedio
Il deumidificatore deumidifica poco o per niente.	Il filtro dell'aria è sporco. Il deumidificatore riceve troppo poca aria. Sulla durata i filtri sporchi possono provocare danni all'apparecchio.	Pulire il filtro e se necessario sostituirlo con uno nuovo.
Il deumidificatore non funziona/Il ventilatore e il compressore non funzionano.	Il deumidificatore è spento.	Accendere il deumidificatore.
	Il deumidificatore non è alimentato con corrente.	Verificare l'alimentazione di corrente.
Guasto alla pompa	La pompa è bloccata, per esempio perché l'acqua non può essere scaricata tramite il tubo flessibile di scarico.	Controllare il tubo di scarico.
	Guasto alla pompa.	Contattare il servizio di assistenza AERIAL.

12 Messa fuori servizio, stoccaggio e stoccaggio

Messa fuori servizio

Procedimento

1. Spegnere il deumidificatore.
2. Scollegare la spina di alimentazione dalla rete.
3. Coprire il deumidificatore con un panno per proteggerlo dalla polvere.

Stoccaggio

PERICOLO! Lesione!

Non impilare più di due deumidificatori l'uno sull'altro.
Assicurare il deumidificatore per evitare che si ribalti.

Procedimento

1. Riporre il deumidificatore in magazzino a una temperatura compresa tra 0 °C e +40 °C.

Smaltimento

ATTENZIONE! Pericolo derivante da materiali e sostanze

Separare i materiali a seconda del tipo e smaltirli opportunamente come da disposizioni locali.
Per lo smaltimento di mezzi ausiliari e d'esercizio attenersi alle disposizioni locali e alle indicazioni riportate nelle schede dei dati di sicurezza.

Non conferire il deumidificatore tra i rifiuti domestici, ma rispettare le disposizioni di legge a riguardo.

13 Dichiarazione di conformità CE

Dichiarazione di conformità CE ai sensi della Direttiva macchine 2006/42/CE Allegato II 1.A

Prodotto: Deumidificatore

N° prodotto: AD110

Descrizione del funzionamento: Il deumidificatore serve a deumidificare l'aria in ambienti chiusi a pressione atmosferica.

Si dichiara espressamente che il prodotto è conforme alle disposizioni vigenti delle seguenti direttive:

• 2006/42/CE Direttiva macchine
• 2014/30/EU Direttiva sulla compatibilità elettromagnetica (EMC)

Sono state applicate le seguenti norme armonizzate:

• EN 60335-2-40:2003
• EN 60204-1:2006
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Persona responsabile per l'allestimento della documentazione tecnica: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, il 30/03/2020

V. FR - MODE D'EMPLOI
