BRUGSANVISNING Porta-Dry 400 Aerial

DA Betjeningsvejledning 44

NO Bruksanvisning 53

1 Produktoversigt 45
2 Om denne betjeningsvejledning.... 46
3 Produktbeskrivelse 46
4 Sikkerhed 46
5 Udpakning....47
6 Montér transportgrebet 47
7 Transport og tilslutning 48
8 Betjening 49
9 Vedligeholdelse og pleje.... 49
10 Afhjælpning af fejl 50
11 Udtagning af drift, opbevaring og bortskaffelse.... 51
12 EF-overensstemmelseserklæring 52

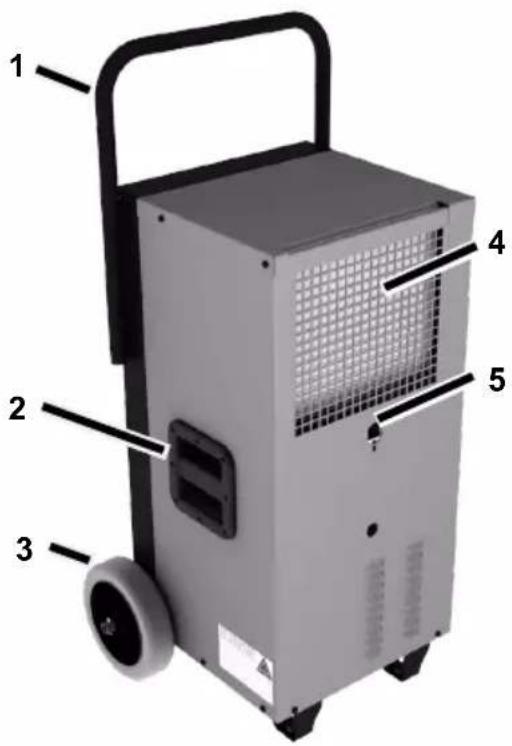

1 Produktoversigt

1 Transportgreb
2 Bæregreb
3 Hjul
4 Luftansugningsflade
5 Afløbsstuds

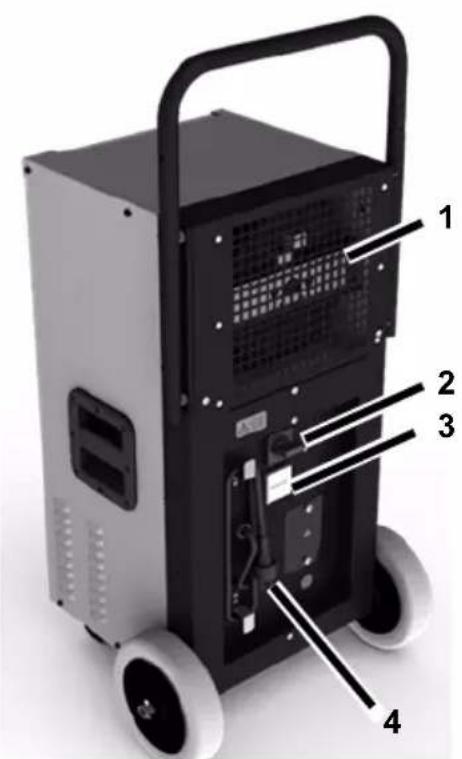

1 Luftudblæsning
2 Til/fra-kontakt:

2 Om denne betjeni- ngsvejledning

Denne betjeningsvejledning må ikke reproduceres, kopieres eller distribueres uden producentens skriftlige godkendelse.

Vigtigt: Læs betjeningsvejledningen omhyggeligt inden apparatet tages i brug. Betjeningsvejledningen skal opbe- vares med henblik på senere opslag.

3 Produktbeskrivelse

Luftaffugteren regulerer luftfugtigheden i rummet og egner sig til brug f.eks. på byggepladser, i lagerhaller eller i beboelsesejendomme. Det opståede kondensvand føres bort via en afløbsslange. Luftaffugteren er udstyret med automatisk afrimning.

Leveringsomfang

• Luftaffugter
• Betjeningsvejledning
• Afløbsslange ∅ 19 mm

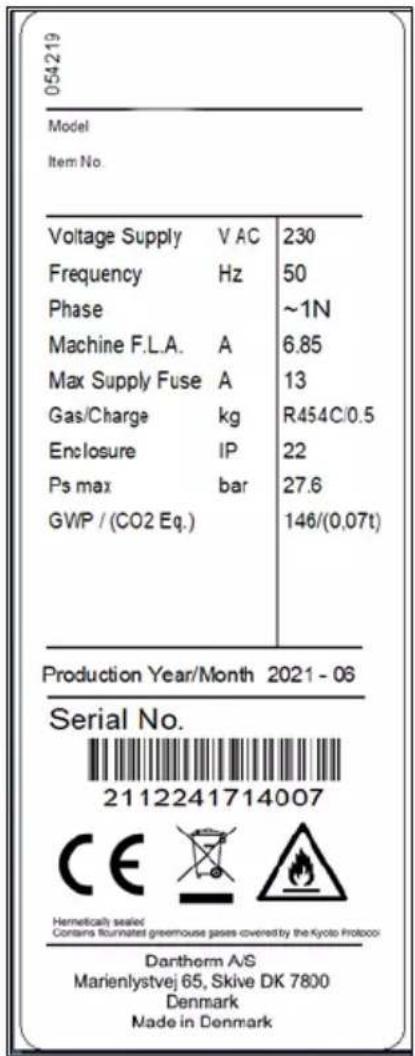

Typeskilt

Typeskiltet er anbragt på kabinettet.

4 Sikkerhed

Tilsigtet brug og anvendelsesbetingelser

Luftaffugteren bruges til at affugte luft ved atmosfæretryk i lukkede indendørs rum som kældre, garager eller lagerrum.

Luftaffugteren må kun ophænges og benyttes i rum med et grundareal større end 4 m².

Luftaffugteren må kun anvendes under overholdelse af de tekniske specifikationer (se sidste side).

Børn eller personer med nedsatte fysiske, sensoriske eller mentale evner må ikke benytte luftaffugteren.

Enhver bruger skal have læst og forstået betjeningsvejledningen.

Forkert brug, som kan forudses

Luftaffugteren må ikke benyttes:

• I rum med eksplosionsfarlig atmosfære.
• I rum med en aggressiv atmosfære (f.eks. på grund af kemikalier).
• I rum med vand, hvis pH-værdi ikke ligger inden for 7,0 til 7,4.
• I rum med salt eller væsker med et saltindhold > 1 %, f.eks. saltbade.
• I fugtområder i svømmehaller.
• I rum med ozonbehandlet luft, høj opløsningsmiddelkoncentration eller høj støvbelastning.

Generelle sikkerhedsoplysninger

ADVARSEL! Fare for eksplosion, forbrænding og forgiftning på grund af kølemiddel!

Enheden indeholder et lugtfrit, brændbart kølemiddel, der ved forkert håndtering kan forårsage eksplosion og brand samt skader og forgiftning. Køle-middelkredsløbet er under tryk.

→ Benyt ikke genstande til at fremskynde afrimningsprocessen.
Opbevar ikke luftaffugteren i rum med permanente antændelseskilder såsom åben ild, tændte gasapparater eller elvarmeapparater.
Der må ikke bores i luftaffugteren, og den må ikke brændes.
Enheden må kun benyttes i et rum med tilstrækkelig ventilation og et grundareal større end 4 m².
- Enhver form for arbejde på kølemiddelkredsløbet må kun udføres af producenten eller fagpersonale autoriseret af denne.

Inden der arbejdes på kølemiddelkredsløbet, skal det aflastes i de hertil beregnede anordninger.

Vær opmærksom på nationale bestemmelser vedrørende gasinstallationer.
Kølemidlet må ikke aftappes eller bortskaffes som husholdningsaffald.
- Undgå at komme i kontakt med kølemiddel.

ADVARSEL! Elektrisk stød!

Arbejde på spændingsførende komponenter eller vand på spændingsførende komponenter kan forårsage livsfarligt elektrisk stød.

→ Undgå, at vand kommer i kontakt med spændingsførende komponenter.
Sluk for luftaffugteren, træk netstikket ud, og dræn vandet efter behov, hver gang den skal flyttes.
Lad kun producenten eller autoriseret personale udføre arbejde på elektriske komponenter.

5 Udpakning

Fremgangsmåde

1. Kontrollér, at leveringen er fuldstændig. Kontakt forhandleren i tilfælde af skader, eller hvis leveringen er ufuldstændig.

2. Fjern emballagen, og bortskaf den i henhold til de lokale bestemmelser.

6 Montér transportgrebet

1. Fastgør transportgrebet med de fire skruer i den ønskede position på huset.

2. Skru de sidste fire skruer fast i de ledige åbninger i huset.

ADVARSEL! Fare for tilskadekomst, hvis luftaffugteren vælter!

• Transportér luftaffugteren i opret position, og sørg for, at den ikke kan vælte eller glide.
• Placer luftaffugteren på en plan og fast overflade.

ADVARSEL! Klem eller skær ved at række ind i gitteret på luftansugningsfladen!

• T transportér luftaffugteren i grebene.
  Ræk ikke ind i luftansugningsfladen.

FORSIGTIG! Fare for fastklemning eller ergonomiske skader ved transport af luftaffugteren!

T transportér luftaffugteren i grebene.
- Transportér luftaffugteren med to personer.

Fremgangsmåde

1. Sørg for, at kondensvandet kan løbe bort.
2. Sørg for, at enheden er slukket, og at strømkablet er taget ud af enheden.
3. Transportér luftaffugteren til anvendelsesstedet.

BEMÆRK: Luften skal kunne cirkulere frit. Luftåbningerne må ikke tildækkes. Frirummet foran luftåbningen og luftansugningsfladen skal være mindst 1 m.

Tilslutning af afløbsslange

Den medfølgende afløbsslange skal altid tilsluttes.

OBS! Utilstrækkelig effekt!

• Placér ikke slangens ende i vand (risiko for vandopstemning).
  Afløbsslangen må ikke bøjes.
  Det må ikke placeres genstande på slangen.

Fremgangsmåde

1. Fastgør afløbsslangen på afløbsstudsen på forsiden af enheden.
2. Sørg for, at slangens ende er placeret lavere end slangens begyndelse på afløbsstudsen. Hældningen skal være mindst 5 % (5 cm/m).
3. Før afløbsslangen fra luftaffugteren til et afløb eller en egnet beholder (anbefalet beholdervolumen = 90 l).

Elektrisk tilslutning

Fremgangsmåde

1. Kontrollér, at netspændingen svarer til tilslutningsspændingen i de tekniske data.
2. Sørg for at sikre stikkontakt og forsyningsnet tilstrækkeligt.
3. I fugtige rum/på byggepladser, skal der installeres et FI-relæ.
4. Kontrollér, at netstikket er egnet til stikkontakten i bygningen.
5. Kontrollér, at den benyttede stikkontakt er jordet.
6. Sæt netstikket i stikkontakten.

8 Betjening

Affugtning af rum

BEMÆRK: Lad luftaffugteren hvile i ca. 15 minutter på dens endelige position efter transport og efter længere tids opbevaring, inden den tages i brug.

Fremgangsmåde

1. ADVARSEL! Risiko for elektrisk stød og faldulykker!
   En forkert tilsluttet afløbsslange kan medføre vand i eller foran huset og dermed lede til elektrisk stød eller faldulykker.
   Kontrollér, at kondensvandet kan løbe bort gennem afløbsslangen, og at afløbsslangen sidder fast på afløbsstudsen.

2. Stil til/fra-kontakten på "l".

Driften starter. Luftaffugteren kører kontinuerligt.

Frakobling

Fremgangsmåde

1. Stil til/fra-kontakten på "0".

9 Vedligeholdelse og pleje

ADVARSEL! Sundhedsskader på grund af støv!

Rengør kun luftaffugteren med trykluft i et åbent miljø.
Bær beskyttelsesmaske og beskyttelsesbriller.

OBS! Materielle skader!

Overflader kan tage skade af rengøringsmidler. Benyt kun milde rengøringsmidler.
Benyt kun godkendte originale reservedele.

Rengøring og inspektion

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tag netstikket ud.
3. Kontrollér afløbsstuds og afløbsslange.
4. Kontrollér luftansugningsfladen. Rengør den efter behov ved f.eks. støvsugning.
5. Sæt strømkablet i.
6. Tænd for luftaffugteren ved behov.

Kontakt forhandleren eller Service ved spørgsmål til luftaffugteren eller behov for reservedele.

10 Afhjælpning af fejl

Kontrollér nedenstående punkter i tilfælde af fejl. Kontakt Service om nødvendigt.

ADVARSEL! Forgiftning på grund af kølemiddel, forbrændinger, fastklemning eller elektrisk stød i forbindelse med vedligeholdelsesarbejde!

Få kun reparationer og istandsættelsesarbejde udført af producenten eller autoriseret personale.
Ved funktionsfejl skal luftaffugteren slukkes og sikres mod gentilkobling.
Inden der udføres arbejde på varme komponenter, skal disse først køle af.

Fejl

Problem	Mulig årsag	Afhjælpning
Luftaffugterens affugtningseffekt er dårlig eller mangler helt.	Luftansugningsfladen er snavset/tilstoppet.Luftaffugterentilføres for lidt luft. En snavset luftansugnings-flade kan med tiden medføre skader på enheden.	Rengørluftansugningsfladen for snavs/genstande.
Luftaffugteren virker ikke/ventilator og kompressor arbejder ikke.	Luftaffugteren er slukket. Tænd for luftaffugteren.
	Luftaffugteren er uden strømforsyning.	Kontrollér strømforsynin-gen.

11 Udtagning af drift, opbevaring og bortskaffelse

Udtagning af drift

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tag netstikket ud.
3. Dæk luftaffugteren til med en klud for at beskytte den mod støv.

Opbevaring

FORSIGTIG! Fare for tilskadekomst!

Luf taffugtere må ikke stables.
- Sikr luftaffugteren mod at vælte.

Fremgangsmåde

1. Opbevar luftaffugteren ved en temperatur på mellem 0 °C og +40 °C.

Bortskaffelse

OBS! Fare på grund af materialer og stoffer!

Materialer adskilles og rensorteres i overensstemmelse med lokale bestemmelser og sendes til genbrug.
Ved bortskaffelse af hjælpe- og driftsstoffer skal lokale bestemmelser og angivelserne på sikkerhedsdatabladene følges.

Luftaffugteren må ikke bortskaffes med husholdningsaffald, men skal bortskaffes iht. gældende lov.

Produkt: Luftaffugter

Produkt-nr.: Porta-Dry 400

Funktionsbeskrivelse: Luftaffugteren har til formål at affugte luften ved atmosfæretryk i lukkede rum.

Det erklæres udtrykkeligt, at produktet opfylder de relevante bestemmelser i følgende direktiver:

• 2006/42/EF maskindirektivet
• 2014/30/EU direktiv om elektromagnetisk kompatibilitet (EMC)

Person bemyndiget til oprettelse af det tekniske dossier: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK, 21.07.2022

VIII. NO - BRUKSANVISNING

Typeskiltet er på apparathuset.

4 Sikkerhet

Luftavfukteren må ikke kastes sammen med husholdningsavfallet, men kasseres i henhold til lovbestemmelsene.

Transporthandtaget kan monteras horisontellt eller vertikalt efter behov.

Gör så här
