Porta-Dry 400 - Déshumidificateur Aerial - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	Aerial
Modèle	Porta-Dry 400
Fabricant	Dantherm A/S (Marienlystvej 65, DK-7800 Skive)
Utilisation prévue	Déshumidification de l'air dans des espaces intérieurs fermés (caves, garages, entrepôts)
Surface minimale de la pièce	Supérieure à 4 m²
Fluide frigorigène	Inodore et inflammable (type non spécifié)
Système de dégivrage	Automatique
Mode de fonctionnement	Continu (interrupteur I/0)
Raccordement électrique	Prise secteur avec mise à la terre
Tuyau de vidange	Diamètre 19 mm, pente minimale 5%
Contenu de la livraison	Déshumidificateur, mode d'emploi, tuyau de vidange ∅19 mm
Poignée de transport	Montable horizontalement ou verticalement
Roues	Oui (2 roues)
Compteur d'heures de fonctionnement	Intégré
Interrupteur marche/arrêt	Oui (positions 0 et I)
Entretien et nettoyage	Nettoyer la surface d'admission d'air avec un aspirateur ; utiliser des produits doux
Sécurité	Ne pas utiliser dans des atmosphères explosives ou agressives ; respecter la surface minimale de 4 m²
Pièces détachées et réparabilité	Contacter un revendeur agréé ou le service après-vente
Conditions d'entreposage	Entre 0°C et +40°C
Élimination	Respecter les réglementations locales ; ne pas jeter aux ordures ménagères
Déclaration CE	Conforme aux directives 2006/42/CE et 2014/30/UE

FOIRE AUX QUESTIONS - Porta-Dry 400 Aerial

Comment mettre en service le déshumidificateur ?

Vérifiez que le tuyau de vidange est correctement raccordé avec une pente d'au moins 5% et que la pièce fait plus de 4 m². Branchez l'appareil et placez l'interrupteur sur la position I pour un fonctionnement continu.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord que l'interrupteur est sur I et que la fiche est branchée dans une prise secteur sous tension. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le déshumidificateur ?

Éteignez l'appareil et débranchez-le. Utilisez un aspirateur pour nettoyer la surface d'admission d'air. N'utilisez que des produits de nettoyage doux.

Où installer l'appareil ?

Placez le déshumidificateur sur une surface plane et ferme, dans une pièce d'au moins 4 m². Assurez-vous que l'espace libre devant la sortie d'air et la surface d'admission d'air est d'au moins 1 m. Évitez les pièces avec risque d'explosion ou atmosphère agressive.

Le tuyau de vidange est-il obligatoire ?

Oui, le tuyau de vidange fourni (diamètre 19 mm) doit être raccordé à la buse d'évacuation. Son extrémité doit être plus basse que le départ et avec une pente minimale de 5%. Ne plongez pas l'extrémité dans l'eau.

Puis-je utiliser l'appareil dans une piscine ?

Non, l'appareil ne doit pas être utilisé dans les zones humides des piscines ni dans des pièces avec une atmosphère saline ou chimique agressive.

Quelles précautions de sécurité liées au fluide frigorigène ?

Le fluide frigorigène est inflammable. Ne percez pas, ne brûlez pas l'appareil et ne l'exposez pas à des flammes nues. Assurez une aération suffisante de la pièce (surface > 4 m²). Les interventions sur le circuit frigorifique doivent être effectuées par un professionnel.

Comment transporter le déshumidificateur ?

Utilisez les poignées de transport. Deux personnes sont nécessaires. Transportez-le verticalement et protégez-le contre le basculement. Ne mettez pas les mains dans la grille d'admission d'air.

Que faire en cas de panne ?

Consultez le chapitre Dépannage de la notice. Vérifiez l'alimentation, la propreté de la grille d'admission d'air et le raccordement du tuyau. Si le problème persiste, contactez le service après-vente.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Éteignez l'appareil, débranchez la fiche et couvrez-le d'un chiffon pour le protéger de la poussière. Entreposez-le entre 0°C et +40°C. Ne le placez pas à l'extérieur et ne l'empilez pas.

MODE D'EMPLOI Porta-Dry 400 Aerial

1 Vue d'ensemble des produits 36
2 À propos du présent mode d'emploi 37
3 Description du produit 37
4 Sécurité 37
5 Déballage.... 39
6 Montage de la poignée de transport 39
7 Transport et raccordement 39
8 Utilisation 40
9 Entretien et maintenance 40
10 Dépannage 41
11 Mise hors service, entreposage et élimination 42
12 Déclaration de conformité CE.... 43

1 Vue d'ensemble des produits

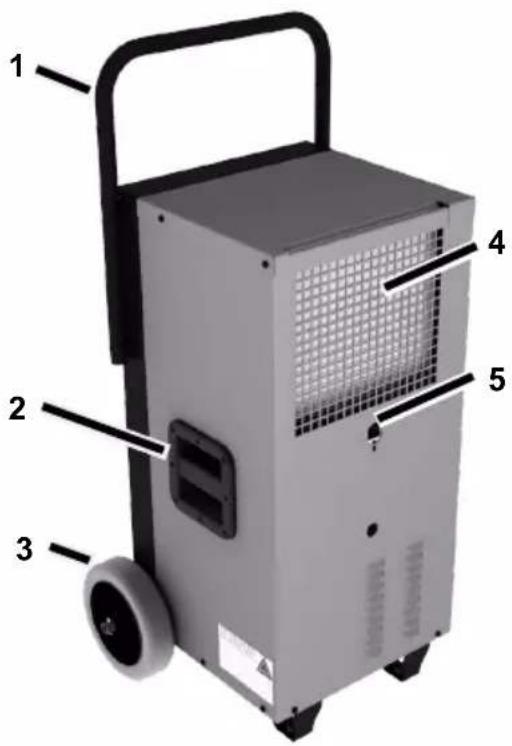

Fig. 1 : vue de face

1 Poignée de transport
2 Poignée de transport
3 Roues
4 Surface d'admission d'air
5 Raccord d'évacuation

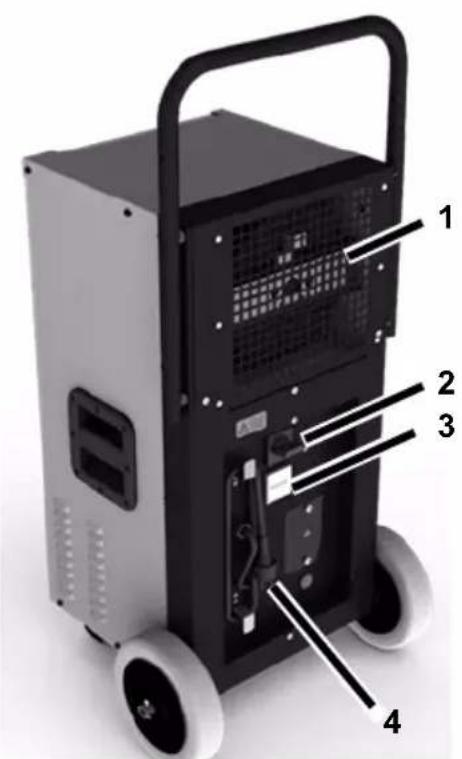

Fig. 2 : vue arrière

1 Sortie d'air
2 Interrupteur marche/arrêt :
3 Compteur d'heure de fonctionnement
4 Prise secteur

$$ \begin{array}{l} 0 = \text { arrêt } \ \text { I = fonctionnement continu } \end{array} $$

2 À propos du présent mode d'emploi

Le présent mode d'emploi ne peut être reproduit, dupliqué ou distribué sans l'accord écrit du fabricant.

Important : lire attentivement avant l'utilisation. Conserver pour une référence future.

3 Description du produit

Le déshumidificateur contrôle l'humidité de l'air dans la pièce et convient, par exemple, à une utilisation sur des chantiers de construction, dans des entrepôts ou dans des immeubles d'habitation. L'eau de condensation qui en résulte est évacuée par un tuyau de vidange. Le déshumidificateur est équipé d'un système de dégivrage automatique.

Contenu de la livraison

• Déshumidificateur
- Mode d'emploi
• Tuyau de vidange ∅ 19 mm

Plaque signalétique

La plaque signalétique se trouve sur le boîtier.

4 Sécurité

Utilisation conforme aux prescriptions et conditions d'utilisation

Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des espaces intérieurs fermés tels que caves, garages ou entrepôts.

Le déshumidificateur ne peut être mis en fonctionnement et entreposé que dans des pièces dont la surface au sol est supérieure à 4 m².

Le déshumidificateur ne doit être utilisé qu'en conformité avec les données techniques (voir dernière page).

Le déshumidificateur ne doit pas être utilisé par des personnes ayant des facultés physiques, sensorielles ou psychologiques limitées ou par des enfants.

Chaque utilisateur doit avoir lu et compris le mode d'emploi.

Utilisation erronée prévisible

Le déshumidificateur ne doit pas être utilisé :

• dans des pièces avec un risque d'explosion ;
• dans des pièces avec une atmosphère agressive (par ex. du fait de produits chimiques) ;
• dans des pièces avec de l'eau dont le pH se situe entre 7,0 et 7,4 ;
• dans des pièces avec du sel ou des liquides avec une teneur en sel > 1 %, par ex. les bains de sau-mure ;
• dans les zones humides des piscines ;
• dans les pièces où l'air est traité à l'ozone, où la concentration de solvants est élevée, ou dans lesquelles l'exposition aux poussières est importante.

Consignes générales de sécurité

AVERTISSEMENT ! Risques d'explosion, de brûlures et d'empoisonnement par les fluides frigorigènes !

L'appareil contient un frigorigène inodore et inflammable qui, s'il n'est pas manipulé correctement, peut provoquer des explosions, des incendies, des blessures et des empoisonnements. Le circuit frigorifique est sous pression.

Ne pas utiliser d'objets pour accélérer le processus de dégivrage.

• Ne pas entreposer le déshumidificateur dans des pièces avec des sources d'inflammation permanentes comme des flammes nues, des appareils à gaz allumés ou des appareils de chauffage électrique.
  Ne pas percer ou brûler le déshumidificateur.
  N'utiliser l'appareil que dans une pièce suffisamment aérée et avec une surface au sol supérieure à 4 m².
  Les travaux sur le circuit frigorifique ne doivent être effectués que par le fabricant ou par du personnel qualifié et autorisé par lui. Avant toute intervention sur le circuit frigorifique, celui-ci doit être déchargé sur les dispositifs prévus.
  Respecter les réglementations nationales en vigueur pour les installations à gaz.
  Ne pas vidanger le frigorigène ni le jeter dans les ordures ménagères.
  → Éviter le contact avec le réfrigérant.

AVERTISSEMENT ! Électrocution !

Les travaux sur des composants conducteurs de tension ou l'eau sur des composants conducteurs de tension peuvent provoquer des décharges électriques mortelles.

Éviter tout contact entre l'eau et les composants conducteurs de tension.
Éteindre le déshumidificateur et débrancher la fiche secteur avant de déplacer l'appareil et, si besoin, vidanger l'eau.
Les travaux sur les composants électriques ne doivent être effectués que par le fabricant ou du personnel autorisé.

5 Déballage

Procédure

1. Vérifier l'intégralité de la livraison. En cas de dommages ou de livraison incomplète, contactez votre revendeur.

2. Retirer l'emballage et le jeter conformément à la réglementation locale.

6 Montage de la poignée de transport

Au besoin, la poignée de transport peut être montée horizontalement ou verticalement.

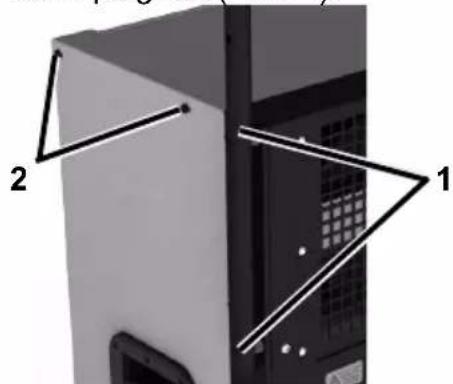

Procédure

1. Desserrer et retirer les quatre vis de la poignée (Pos. 1).

1. Desserrer et retirer les quatre vis du caisson (Pos. 2).

2. Aligner la poignée de transport horizontalement ou verticalement.

1. Fixer la poignée dans la position souhaitée sur le caisson à l'aide de quatre vis.

2. Visser les quatre vis restantes dans les ouvertures du caisson.

AVERTISSEMENT ! Risque d'écrase- ment en cas de déséquilibre !

Transporter le déshumidificateur verticalement et le protéger contre le basculement ou le glissement.
- Installer le déshumidificateur sur des surfaces planes et fermes.

AVERTISSEMENT ! Risque d'écrase- ment ou de coupure en mettant la main dans la grille d'admission d'air !

• Transporter le déshumidificateur par les poignées.
  Ne pas mettre les mains dans la surface d'admission d'air.

PRUDENCE ! Risque d'écrasement ou de dommages ergonomiques lors du transport du déshumidificateur !

T transporter le déshumidificateur par les poignées.
Deux personnes sont nécessaires au transport du déshumidificateur.

Procédure

1. Veiller à ce que l'eau de condensation soit évacuée.
2. S'assurer que l'appareil est éteint et que le câble d'alimentation est débranché.
3. Transporter le déshumidificateur jusqu'au lieu d'utilisation.

REMARQUE : L'air doit circuler librement. Ne pas couvrir les évents d'aération. L'espace libre devant la sortie d'air et la surface d'admission d'air doit être d'au moins 1 m.

Raccorder le tuyau de vidange

Le tuyau de vidange fourni doit être raccordé.

ATTENTION ! Performances insuffisantes des appareils !

Ne pas insérer l'extrémité du tuyau dans l'eau (refoulement d'eau possible).
→ Ne pas plier le tuyau de vidange.
Ne pas placer d'objet sur le tuyau.

Procédure

1. Raccorder le tuyau de vidange à la buse d'évacuation située à l'avant de l'appareil.
2. S'assurer que l'extrémité du tuyau est plus basse que le début du tuyau sur la tubulure de vidange. Inclinaison au moins 5 % (5 cm/mètre).
3. Acheminer le tuyau d'évacuation à l'écart du déshumidificateur vers un drain ou un récipient approprié (volume recommandé du récipient = 90 litres).

Raccordement électrique

Procédure

1. Veiller à ce que la tension secteur corresponde à la tension de raccordement indiquée dans les caractéristiques techniques.
2. Veiller à ce que la prise de courant et l'alimentation secteur soient suffisamment protégées par un fusible.
3. Installer un disjoncteur différentiel dans les pièces humides ou sur les chantiers.
4. Veiller à ce que la fiche secteur soit adaptée à la prise de courant du bâtiment.
5. S'assurer que la prise utilisée soit mise à la terre.
6. Brancher la fiche secteur dans la prise de courant.

8 Utilisation

Déshumidifier la pièce

REMARQUE : laisser le déshumidificateur reposer dans sa position finale pendant environ 15 minutes avant la mise en service, après le transport et après un entreposage prolongé.

Procédure

1. AVERTISSEMENT ! Décharge électrique et risque de blessure ! Un tuyau de vidange mal raccordé peut entraîner la présence d'eau dans ou devant le caisson, ce qui peut provoquer des risques de décharge électrique ou de glissement. S'assurer que l'eau de condensation peut être évacuée par le tuyau de vidange et que celui-ci est correctement raccordé à la buse d'évacuation.

2. Mettre l'interrupteur marche/arrêt sur « I ».

L'opération démarre. Le déshumidificateur fonctionne en continu.

Éteindre

Procédure

1. Mettre l'interrupteur marche/arrêt sur « 0 ».

9 Entretien et maintenance

AVERTISSEMENT ! Dommages causés à la santé par la poussière !

Nettoyer le déshumidificateur à air comprimé uniquement dans un environnement ouvert.
Porter un masque et des lunettes de protection.

ATTENTION ! Dommages matériels !

Les produits de nettoyage peuvent endommager les surfaces. N'utiliser que des produits de nettoyage doux.
N'utiliser que des pièces de rechange d'origine agréées.

Nettoyage et inspection

Procédure

1. Éteindre le déshumidificateur.
2. Débrancher la fiche secteur.
3. Vérifier le raccord d'évacuation et le tuyau de vidange.
4. Vérifier la surface d'admission d'air. Si nécessaire, aspirer, par exemple avec un aspirateur.
5. Brancher le câble secteur.
6. Allumer le déshumidificateur si nécessaire.

Pièces de rechange et service après-vente

Pour toute question concernant le dés-humidificateur ou tout besoin de pièces

de rechange, contacter un revendeur agréé ou le service après-vente.

10 Dépannage

En cas de dysfonctionnement, vérifier les points suivants. Si nécessaire, contacter le service après-vente.

AVERTISSEMENT ! Risque d'empoisonnement par réfrigérant, de brûlures, d'écrasement ou d'électrocution lors des travaux de maintenance !

Les travaux de réparation ou de remise en état ne doivent être effectués que par le fabricant ou du personnel autorisé.
En cas de dysfonctionnement, éteindre le déshumidificateur et s'assurer qu'il ne sera pas remis en marche.
Laisser les composants chauds refroidir suffisamment avant d'effectuer des travaux sur ces composants.

Dysfonctionnements

Problème Cause possible Remède
Le déshumidificateur a une performance de déshumidification faible ou nulle.	La surface d’admission d’air est sale/bloquée. Le déshumidificateur ne reçoit pas assez d’air. Une sur-face d’admission d’air sale peut entraîner des dom-mages à l’appareil à long terme.	Retirer les saletés/objets de la surface de l’admis-sion d’air.
Le déshumidificateur est hors service/ le ventilateur et le compresseur ne fonc-tionnent pas.	Le déshumidificateur est éteint.	Allumer le déshumidifica-teur.
	Le déshumidificateur n’est pas alimenté en courant.	Vérifier l’alimentation électrique.

11 Mise hors service, entre- posage et élimination

Mise hors service

Procédure

1. Éteindre le déshumidificateur.
2. Débrancher la fiche secteur.
3. Couvrir le déshumidificateur avec un chiffon pour le protéger de la poussière.

Entreposage

PRUDENCE ! Risque de blessure !

N e pas empiler les déshumidificateurs.
Protéger le déshumidificateur contre le basculement.

Procédure

Entreposer le déshumidificateur entre 0 °C et +40 °C.

Élimination

ATTENTION ! Risque lié aux matériaux et aux substances !

Séparer les matériaux par type et les recycler conformément aux réglementations locales en vigueur.
Pour l'élimination des matières auxiliaires et de service, respecter les réglementations locales et les informations figurant sur les fiches de données de sécurité.

Ne pas jeter le déshumidificateur avec les ordures ménagères, mais l'éliminer conformément à la législation en vigueur.

12 Déclaration de conformité CE

Déclaration de conformité CE au sens de la directive Machines

2006/42/CE Annexe II 1.A

Fabricant : Dantherm A/S, Marienlystvej 65, Skive DK 7800

Produit : Déshumidificateur

N° d'article : Porta-Dry 400

Description fonctionnelle : Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des pièces fermées.

Il est expressément indiqué que le produit est conforme aux dispositions en vigueur des directives suivantes :

• 2006/42/EG Directive Machines
• 2014/ 30/ CE Directive sur la compatibilité électromagnétique (CEM)

Les normes harmonisées suivantes ont été appliquées :

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Personne autorisée à établir la documentation technique : Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK, le 21.07.2022
