BEDIENUNGSANLEITUNG Porta-Dry 400 Aerial

Luftentfeuchter/Dehumidifier

Serie/Series

DE Betriebsanleitung 2

Technische Daten/Technical Data

108

I. DE - BETRIEBSANLEITUNG (Original)

1 Produktübersicht.... 3
2 Zu dieser Betriebsanleitung 4
3 Produktbeschreibung.... 4
4 Sicherheit 4
5 Auspacken 5
6 Transportgriff montieren.... 6
7 Transport und Anschluss 6
8 Bedienung....7
9 Wartung und Pflege....7
10 Störungsbehebung 8
11 Außerbetriebnahme, Lagerung und Entsorgung 9
12 EG-Konformitätserklärung....9

1 Produktübersicht

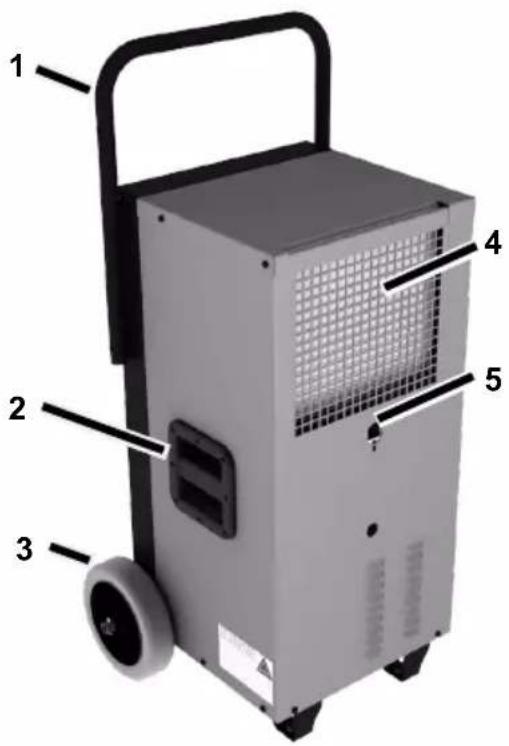

Fig. 1: Vorderansicht

1 Transportgriff
2 Tragegriff
3 Räder
4 Luftansaugfläche
5 Ablaufstutzen

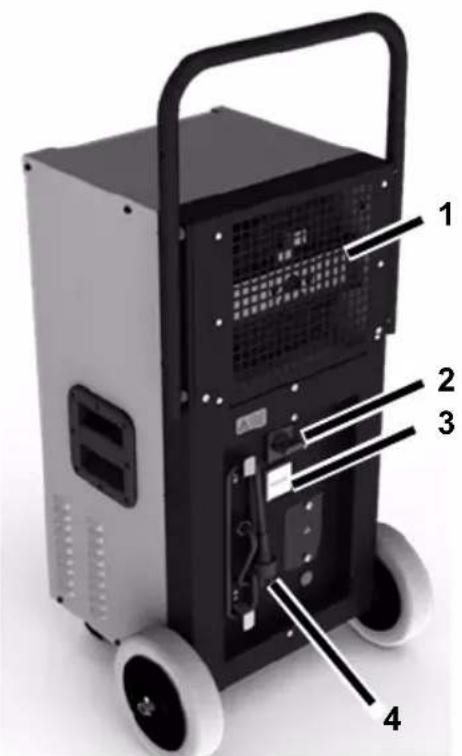

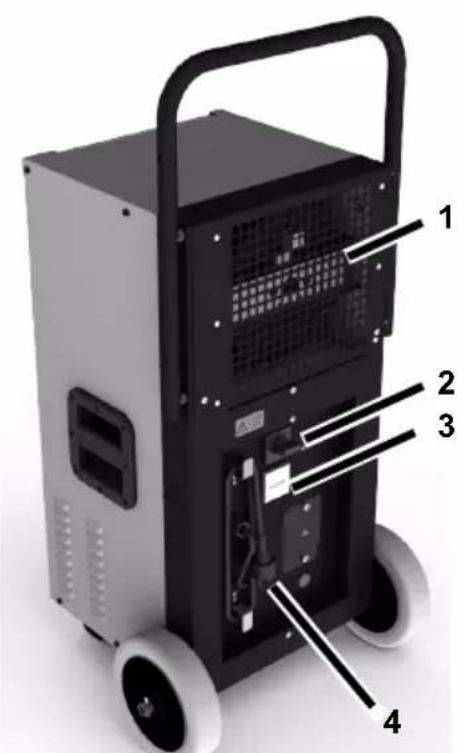

1 Luftaustritt
2 Ein/Aus-Schalter:

$$ I = \text { Dauerbetrieb } $$

3 Betriebsstundenzähler
4 Netzstecker

2 Zu dieser Betriebsanleitung

Diese Betriebsanleitung darf ohne schriftliche Genehmigung des Herstellers nicht reproduziert, vervielfältigt und verbreitet werden.

Wichtig: Vor Gebrauch sorgfältig lesen. Für späteres Nachschlagen aufbewahren.

3 Produktbeschreibung

Der Luftentfeuchter regelt die Luftfeuchte im Raum und ist für den Einsatz z. B. auf Baustellen, in Lagerhallen oder Wohngebäuden geeignet. Das dabei entstandene Kondensat-Wasser wird über einen Ablaufschlauch abgeleitet. Der Luftentfeuchter ist mit einer automatischen Abtauung ausgestattet.

Lieferumfang

• Luftentfeuchter
• Betriebsanleitung
  • Ablaufschlauch ∅ 19 mm

Typenschild

Das Typenschild befindet sich am Gehäuse.

4 Sicherheit

Bestimmungsgemäße Verwendung und Einsatzbedingungen

Der Luftentfeuchter dient der Entfeuchtung von Luft bei Atmosphärendruck in geschlossenen Innenräumen wie Keller, Garagen oder Lagerhallen.

Der Luftentfeuchter darf nur in Räumen mit einer Grundfläche größer als 4 m² betrieben und gelagert werden.

Der Luftentfeuchter darf nur unter Einhaltung der technischen Daten (siehe letzte Seite) verwendet werden.

Die Benutzung des Luftentfeuchters ist für Personen mit physischen, sensorischen oder psychischen Einschränkungen oder Kindern nicht gestattet.

Jeder Benutzer muss die Betriebsanleitung gelesen und verstanden haben.

Vorhersehbare Fehlanwendung

Der Luftentfeuchter darf nicht eingesetzt werden:

• In Räumen mit explosionsgefährdeten Atmosphären.
• In Räumen mit aggressiven Atmosphären (z. B. durch Chemikalien verursacht).
• In Räumen mit Wasser, dessen pH-Wert außerhalb von 7,0 bis 7,4 liegt.
• In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt > 1 %, z. B. Solebäder.
• In Feuchtbereichen von Schwimmbädern.
• In Räumen mit Ozon-behandelter Luft, hoher Lösemittelkonzentration oder hoher Staubbelastung.

Allgemeine Sicherheitshinweise

WARNUNG! Explosionsgefahr, Verbrennungen und Vergiftungen durch Kältemittel!

Im Gerät befindet sich ein geruchloses, brennbares Kältemittel, welches bei falschem Umgang zu Explosionen und Brand sowie zu Verletzungen und Vergiftungen führen kann. Der Kältemittelkreislauf steht unter Druck.

Keine Gegenstände zur Beschleunigung des Abtauprozesses verwenden.
Luftentfeuchter nicht in Räumen mit dauerhaften Zündquellen wie offene Flammen, eingeschaltete Gasgeräte oder Elektroheizer aufbewahren.

• Luftentfeuchter nicht anbohren oder anbrennen.
• Gerät nur in einem ausreichend belüfteten Raum mit einer Grundfläche größer als 4 m ^2 betreiben.
  Jegliche Arbeiten am Kältemittelkreislauf nur vom Hersteller oder von ihm autorisierten Fachpersonal durchführen lassen. Vor Arbeiten am Kältemittelkreislauf muss dieser an den vorgesehenen Einrichtungen entlastet werden.
• Nationale Vorschriften für Gas-installationen beachten.
  Kältemittel nicht ablassen oder im Hausmüll entsorgen.
  → Kontakt mit Kältemittel vermeiden.

WARNUNG! Stromschlag!

Arbeiten an spannungsführenden Bauteilen oder Wasser auf spannungsführenden Bauteilen kann lebensgefährliche Stromschläge verursachen.

→ Kontakt zwischen Wasser und spannungsführenden Bauteilen vermeiden.
- Vor jedem Ortswechsel des Geräts den Luftentfeuchter ausschalten, den Netzstecker ziehen und ggf. Wasser ableiten.
- Arbeiten an elektrischen Bauteilen nur durch den Hersteller oder autorisiertes Personal durchführen lassen.

5 Auspacken

Vorgehensweise

1. Lieferumfang auf Vollständigkeit prüfen. Bei Schäden oder unvollständiger Lieferung den Fachhändler kontaktieren.

2. Verpackung entfernen und gemäß den örtlichen Bestimmungen entsorgen.

6 Transportgriff montieren

Je nach Bedarf kann der Transportgriff wahlweise horizontal oder vertikal montiert werden.

Vorgehensweise

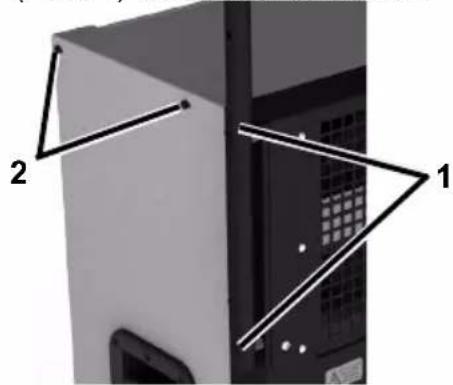

1. Vier Schrauben am Transportgriff (Pos. 1) lösen und entfernen.

1. Vier Schrauben am Gehäuse (Pos. 2) lösen und entfernen.

2. Transportgriff wahlweise horizontal oder vertikal ausrichten.

1. Transportgriff mit vier Schrauben in der gewünschten Position am Gehäuse sichern.

2. Die übrigen vier Schrauben in die freien Öffnungen im Gehäuse festschrauben.

7 Transport und Anschluss

Transport

WARNUNG! Quetschen durch den Verlust der Standfestigkeit!

Luftentfeuchter stehend transportieren und gegen Kippen oder Abrutschen sichern.
- Luftentfeuchter auf ebenen und festen Oberflächen aufstellen.

WARNUNG! Quetschen oder Schneiden durch Hineingreifen in das Gitter der Luftansaugfläche!

• Luft entfeuchter an den Griffen transportieren.
• Nicht in die Luftansaugfläche greifen.

VORSICHT! Quetschen oder ergonomische Schäden bei Transport des Luftentfeuchters!

Luf tentfeuchter an den Griffen transportieren.
- Luftentfeuchter mit zwei Personen transportieren.

Vorgehensweise

1. Sicherstellen, dass das Kondensat-Wasser abgeleitet ist.
2. Sicherstellen, dass das Gerät ausgeschaltet und das Netzkabel vom Gerät abgezogen ist.
3. Luftentfeuchter an den Einsatzort transportieren.

HINWEIS: Die Luft muss frei zirkulieren. Die Luftöffnungen nicht abdecken. Der Freiraum vor dem Luftaustritt und der Luftansaugfläche muss mindestens 1 m betragen.

Ablaufschlauch anschließen

Der mitgelieferte Ablaufschlauch muss zwingend angeschlossen werden.

ACHTUNG! Unzureichende Geräteleistung!

Das Schlauchende nicht in Wasser stecken (Wasserrückstau möglich).
Ablaufschlauch nicht knicken.
Keine Gegenstände auf den Schlauch stellen.

Vorgehensweise

1. Ablaufschlauch an der Vorderseite des Geräts am Ablaufstutzen befestigen.
2. Sicherstellen, dass das Schlauchende tiefer als der Schlauchanfang am Ablaufstutzen liegt. Gefälle mindestens 5% (5 cm/Meter).
3. Ablaufschlauch vom Luftentfeuchter weg in einen Abfluss oder einen geeigneten Behälter leiten (empfohlenes Behältervolumen = 90 Liter).

Elektrischer Anschluss

Vorgehensweise

1. Sicherstellen, dass die Netzspannung der Anschlussspannung in den technischen Daten entspricht.
2. Steckdose und Versorgungsnetz ausreichend absichern.
3. In Feuchträumen bzw. auf Bau-stellen einen FI-Schutzschalter installieren.
4. Sicherstellen, dass der Netzstecker für die Gebäudesteckdose geeignet ist.
5. Sicherstellen, dass die verwendete Steckdose geerdet ist.
6. Netzstecker in die Steckdose stecken.

8 Bedienung

Raum entfeuchten

HINWEIS: Den Luftentfeuchter vor der Inbetriebnahme, nach dem Transport und nach längerer Lagerung ca. 15 Minuten in seiner endgültigen Position ruhen lassen.

Vorgehensweise

1. WARNUNG! Stromschlag und Verletzungsgefahr!
   Ein falsch angeschlossener Ablaufschlauch kann zu Wasser im oder vor dem Gehäuse und somit zum elektrischen Schlag oder zu Rutschgefahr führen.
   Sicherstellen, dass das Kondensat-Wasser über den Ablaufschlauch abfließen kann und der Ablaufschlauch fest auf dem Ablaufstutzen sitzt.

2. Ein/Aus-Schalter auf „I“ stellen. Der Betrieb startet. Der Luftentfeuchter läuft im Dauerbetrieb.

Ausschalten

Vorgehensweise

1. Ein/Aus-Schalter auf „0“ stellen.

9 Wartung und Pflege

WARNUNG! Gesundheitsschäden durch Staub!

Reinigung des Luftentfeuchters mit Druckluft nur in offener Umgebung durchführen.
Schutzmaske und Schutzbrille tragen.

ACHTUNG! Sachschaden!

Putzmittel können Oberflächen schädigen. Nur milde Reinigungsmittel verwenden.
Nur zugelassene Original-Ersatzteile verwenden.

Reinigung und Inspektion

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Netzstecker ziehen.
3. Ablaufstutzen und Ablaufschlauch kontrollieren.
4. Luftansaugfläche kontrollieren. Bei Bedarf z. B. mit einem Staubsauger absaugen.
5. Netzkabel einstecken.
6. Luftentfeuchter bei Bedarf einschalten.

Ersatzteile und Kundendienst

Bei Fragen zum Luftentfeuchter oder falls Ersatzteile benötigt werden, Vertragshändler oder Service kontaktieren.

10 Störungsbehebung

Bei Störungen die folgenden Punkte prüfen. Bei Bedarf Service kontaktieren.

WARNUNG! Vergiftungen durch Kältemittel, Verbrennungen, Quetschen oder Stromschlag während Wartungsarbeiten!

Reparaturen oder Instandsetzungsarbeiten nur durch den Hersteller oder autorisiertes Personal durchführen lassen.
Bei Funktionsstörungen den Luftentfeuchter abschalten und gegen Wiedereinschalten sichern.
- Vor Arbeiten an heißen Bauteilen diese ausreichend abkühlen lassen.

Störungen

Problem	Mögliche Ursache	Abhilfe
Der Luftentfeuchter weist eine schlechte bzw. keine Entfeuchtungsleistung auf.	Luftansaugfläche ist verschmutzt/blockiert. Der Luftentfeuchter bekommt zu wenig Luft. Verschmutzte Luftansaugfläche kann auf Dauer zu Schäden am Gerät führen.	Luftansaugfläche von Verschmutzungen/Ge-genständen befreien.
Der Luftentfeuchter ist außer Betrieb/Ventilator und Kom-pressor arbeiten nicht.	Luftentfeuchter ist ausgeschaltet.	Luftentfeuchter einschal-ten.
	Luftentfeuchter ist ohne Stromversorgung.	Stromversorgung prüfen.

11 Außerbetriebnahme, Lagerung und Entsorgung

Außerbetriebnahme

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Netzstecker ziehen.
3. Luftentfeuchter zum Schutz vor Staub mit einem Tuch abdecken.

Lagerung

VORSICHT! Verletzung!

→ Luftentfeuchter nicht stapeln.
- Luftentfeuchter gegen Kippen sichern.

Vorgehensweise

1. Luftentfeuchter bei 0 °C bis +40 °C lagern.

Entsorgung

ACHTUNG! Gefährdung durch Materialien und Substanzen!

Materialien sortenrein trennen und entsprechend örtlichen Vorschriften der Wiederverwertung zuführen.
Zur Entsorgung von Hilfs- und Betriebsstoffen die örtlichen Vorschriften und Angaben aus den Sicherheitsdatenblättern beachten.

Den Luftentfeuchter nicht dem Hausmüll zuführen, sondern entsprechend den gesetzlichen Bestimmungen entsorgen.

12 EG-Konformitätserklärung

EG-Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG

Anhang II 1.A

Hersteller: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Produkt: Luftentfeuchter

Produkt-Nr: Porta-Dry 400

Funktionsbeschreibung: Der Luftentfeuchter dient dem Entfeuchten der Luft bei Atmosphärendruck in geschlossenen Räumen.

Es wird ausdrücklich erklärt, dass das Produkt den einschlägigen Bestimmungen der folgenden Richtlinien entspricht:

• 2006/42/EG Maschinenrichtlinie
• 2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit (EMV)

Folgende harmonisierte Normen wurden angewandt:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Für die Zusammenstellung der technischen Dokumentation bevollmächtigte

Person: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK den 21.07.2022

II. EN - OPERATING INSTRUCTIONS

3 Driftstimeteller
4 Støpsel

2 Om denne bruksanvisningen

1 Transporthandtag
2 Bärhandtag
3 Hjul
4 Luftinsug
5 Utloppsstutsen

Skive DK, den 21.07.2022

Technische Daten/Technical Data

Porta-Dry 400
	230 V / 50 Hz / 1300 W
W max 1400
IP 22
	57 dB/A
	1040 x 550 x 460 mm
H/W/L
	45 kg
GWP / CO2	148 /0,074 t
	Rotary
	R454C /0,50 kg
[98xH]	+ 0 °C - + 35 °C
%	10 % - 90 %
	780 m3/h
30 °C / 80 %	71 l/d
20 °C / 60 %	30.5 l/d
