BRUKSANVISNING Porta-Dry 400 Aerial

$$ 0 = \text { fra } $$

$$ I = \text { kontinuerlig drift } $$

3 Driftstimemåler
4 Netstik

1. Løsn og fjern de fire skruer på transportgrebet (pos. 1).

7 Transport og tilslutning

Transport

Reservedele og kundeservice

12 EF-overensstemmelseserklæring

EF-overensstemmelseserklæring iht. maskindirektivet 2006/42/EF, bilag II 1.A

Producent: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Følgende harmoniserede standarder er benyttet:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

1 Produktoversikt 54
2 Om denne bruksanvisningen 55
3 Produktbeskrivelse.... 55
4 Sikkerhet 55
5 Utpakking 56
6 Montere transporthåndtak 56
7 Transport og tilkobling....57
8 Betjening 58
9 Vedlikehold og pleie 58
10 Utbedring av feil....59
11 Avslutte bruken, sette til oppbevaring, kassering.... 60
12 EF-samsvarserklæring 60

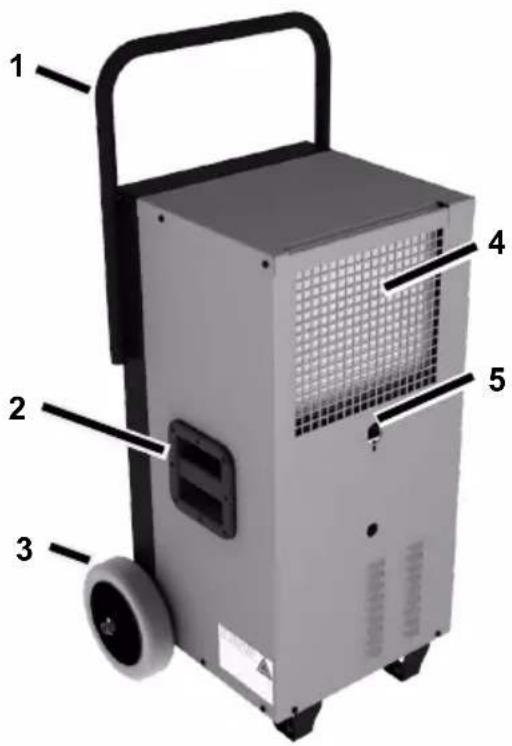

1 Produktoversikt

1 Transporthåndtak
2 Bærehåndtak
3 Hjul
4 Luftinnsugsflate
5 Avløpsstussen

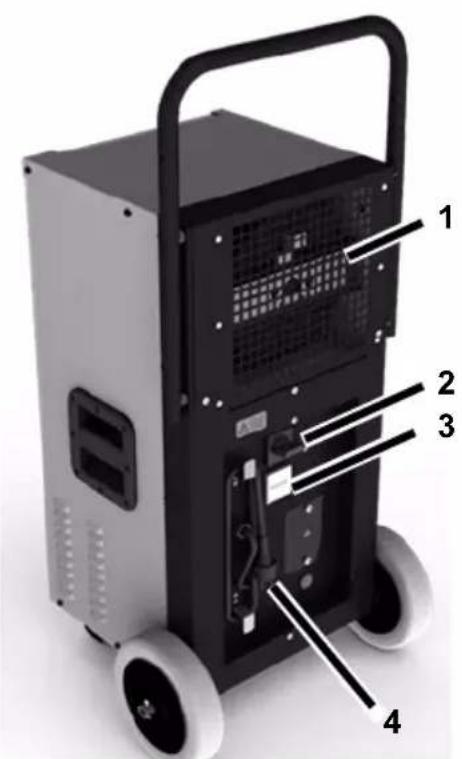

1 Luftutløp
2 Av/på-bryter

$$ 0 = a v $$

$$ I = \text { kontinuerlig drift } $$

Denne bruksanvisningen må ikke reproduseres, kopieres og mangfoldiggjøres uten godkjennelse fra produsenten.

Viktig: Les nøye gjennom bruksanvisningen før bruk. Ta vare på den for å kunne slå opp i den senere.

3 Produktbeskrivelse

Luftavfukteren regulerer luftfuktigheten i rommet og er f.eks. egnet til bruk på byggeplasser, i varehus eller boligbygg. Kondensen som da oppstår, føres ut via en avløpsslange. Luftavfukteren har automatisk avdugging.

Pakkens innhold

• Luftavfukter
• Bruksanvisning
• Avløpsslange ∅ 19 mm

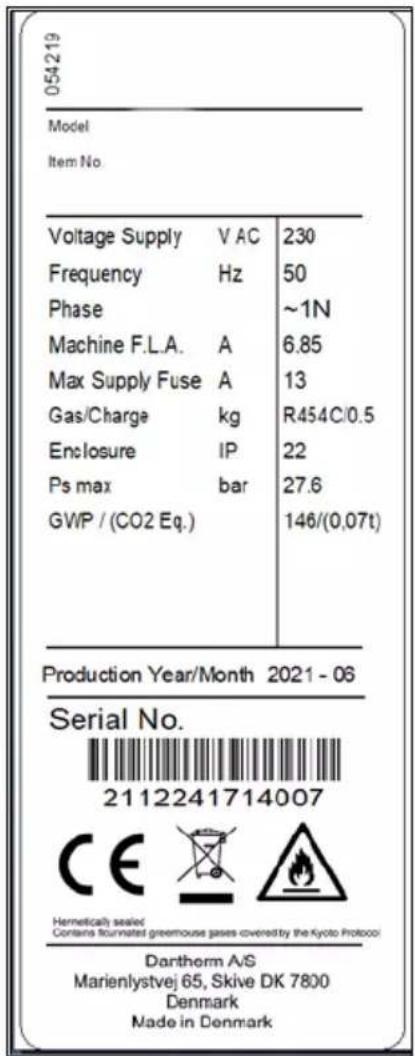

Typeskilt

Tiltenkt bruk og betingelser for bruk

Luftavfukteren brukes til avfuktning av luft ved atmosfæretrykk i lukkede rom som kjellere, garasjer og lagerhaller.

Luftavfukteren må kun brukes og oppbevares i rom med en grunnflate som er større enn 4 m².

Luftavfukteren skal bare brukes i samsvar med de tekniske dataene (se siste side).

Luftavfukteren må ikke brukes av barn eller personer med fysiske eller

psykiske begrensninger eller nedsatt sensorikk.

Hver bruker må ha lest og forstått bruksanvisningen.

Forutsebar feilbruk

Luftavfukteren må ikke brukes:

• I rom med eksplosjonsfarlig atmosfære.
• I rom med aggressiv atmosfære (f.eks. forårsaket av kjemikalier).
• I rom med vann som har en pH-verdi utenfor 7,0 til 7,4.
• I rom med salt eller væsker med et saltinnhold på > 1 %, f.eks. saltvannsbassenger.
• I fuktige områder i svømmehaller.
• I rom med ozonbehandlet luft, høy løsemiddelkonsentrasjon eller høy støvbelastning.

Generelle sikkerhetsanvisninger

ADVARSEL! Kjølemiddel kan forårsake eksplosjonsfare, forbrenninger og forgiftning!

Luftavfukteren inneholder et luktfritt, brennbart kjølemiddel som kan føre til eksplosjoner, brann, personskader og forgiftning ved feil håndtering. Kjølemiddelkretsløpet står under trykk.

Ikke bruk noen gjenstander for å fremskynde avduggingen.
Ikke oppbevar luftavfukteren i rom med permanente tennkilder som åpne flammer, påslått gassutstyr eller elektriske ovner.
- Ikke bor i luftavfukteren eller svi den.
Luftavfukteren må kun brukes i et godt ventilert rom med en grunnflate som er større enn 4 m ^2 .
Alle slags arbeider på kjølemiddelkretsløpet må kun utføres av produsenten eller fagfolk som produsenten har autorisert. Før arbeider på

kjølemiddelkretsløpet må trykket slippes ut av det ved hjelp av egne innretninger.

Følg nasjonale forskrifter for gassinstallasjoner.
Ikke tapp kjølemiddel eller kast det med husholdningsavfallet.
Unngå kontakt med kjølemiddel.

ADVARSEL! Elektrisk støt!

Arbeider på spenningsførende komponenter eller vann på spenningsførende komponenter kan forårsake livsfarlige støt.

Unngå kontakt mellom vann og spenningsførende komponenter.
Før apparatet flyttes må luftavfukteren slås av, støpselet trekkes ut og ev. vann tappes av.
- Arbeider på elektriske komponenter skal kun utføres av produsenten eller personale som produsenten har autorisert.

5 Utpakking

Fremgangsmåte

1. Kontroller at innholdet i pakken er komplett. Hvis det foreligger skader eller det mangler noe i pakken, må du kontakte forhandleren.

2. Fjern emballasjen og bortskaff den i henhold til de lokale bestemmelsene.

6 Montere transporthåndtak

Transporthåndtaket kan monteres horisontalt eller vertikalt etter behov.

Fremgangsmåte

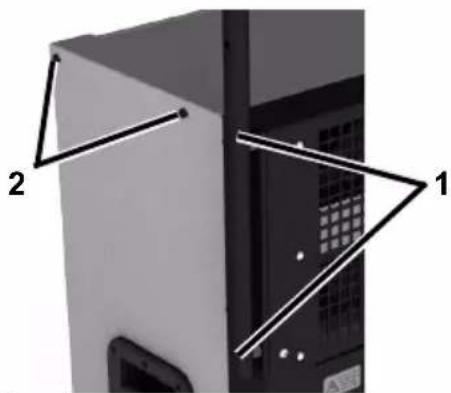

1. Skru løs og ta ut fire skruer på transporthåndtaket (pos 1).

1. Skru løs og ta ut fire skruer på kabinettet (pos 2).

2. Juster transporthåndtaket enten vannrett eller loddrett.

1. Fest transporthåndtaket med fire skruer i ønsket posisjon på kabinettet.

2. Trekk til de resterende fire skruene i de frie åpningene i kabinettet.

7 Transport og tilkobling

Transport

ADVARSEL! Manglende stabilitet kan føre til klemskader!

→ Luftavfukteren må transporteres stående og sikres mot å velte eller skli.
Still opp luftavfukteren på jevnt og fast underlag.

ADVARSEL! Fare for knuse- eller kuttskader ved å gripe inn i gitteret på luftinnsugsflaten!

• T ransporter luftavfukteren etter håndtakene.
  Ikke grip inn i luftinnsugsflaten.

FORSIKTIG! Det er fare for klemskader eller ergonomiske skader ved transport av luftavfukteren!

• Transporter luftavfukteren etter håndtakene.
• Luftavfukteren skal fraktes av to personer.

Fremgangsmåte

1. Forsikre deg om at kondensvannet føres bort.
2. Forsikre deg om at apparatet er slått av og at strømledningen er koblet fra.
3. Transporter luftavfukteren til bruksstedet.

MERK: Luften må sirkulere fritt. Luftåpningene må ikke dekkes til. Det må være mist 1 m frirom foran luftutløpet og luftinnsugsflaten og luftfilteret.

Koble til avløpsslangen

Den medfølgende avløpsslangen må alltid være koblet til.

Obs! Redusert ytelse fra utstyret!

Ikke stikk enden av slangen ned i vann (fare for tilbakeløp av vann).
Avløpsslangen må ikke komme i knekk.
- Ikke plasser noen gjenstander oppå slangen.

Fremgangsmåte

1. Fest avløpsslangen til avløpsstussen foran på apparatet.
2. Påse at enden av slangen ligger dypere enn begynnelsen på slangen ved avløpsstussen. Det skal være minst 5% helning (5 cm/meter).
3. Før avløpsslangen bort fra avfukteren til et avløp eller en egnet beholder (anbefalt volum på beholderen = 90 liter).

Elektrisk tilkobling

Fremgangsmåte

1. Påse at spenningen i nettet tilsvarer tilkoblingsspenningen i Tekniske data.
2. Sikre stikkontakten og strømnettet tilstrekkelig.
3. I fuktige rom eller på byggeplasser må det installeres en jordfeilbryter.
4. Påse at støpselet passer til stikkontakten i bygningen.
5. Påse at du bruker en jordet stikkontakt.
6. Stikk støpselet i stikkontakten.

8 Betjening

Avfuktning av rom

MERK: Før oppstart, etter transport og etter lengre tids oppbevaring må du la luftavfukteren hvile ca. 15 minutter i den endelige posisjonen.

Fremgangsmåte

1. ADVARSEL! Fare for støt og personskade! En feil tilkoblet avløpsslange kan føre til vann i eller foran huset og dermed til elektrisk støt eller sklifare. Forsikre deg om at kondensvannet kan renne ut gjennom avløpsslangen og at avløpsslangen sitter godt på avløpsstussen.

2. Sett av/på-bryteren på "l".

Luftavfukteren starter. Luftavfukteren kjører i kontinuerlig drift.

Slå av

Fremgangsmåte

1. Sett av/på-bryteren på "0".

9 Vedlikehold og pleie

ADVARSEL! Støv er helseskadelig!

→ Luftavfukteren må rengjøres med trykkluft og kun i åpne omgivelser.
- Bruk beskyttelsesmaske og vernebriller.

Obs! Materielle skader!

Rengjøringsmiddel kan skade overflater. Bruk kun skånsomme rengjøringsmidler.
- Bruk kun godkjente, originale reservedeler.

Rengjøring og ettersyn

Fremgangsmåte

1. Slå av luftavfukteren.
2. Trekk ut støpselet.
3. Kontroller avløpsstussen og avløpsslangen.
4. Kontroller luftinnsugsflaten. Støvsug om nødvendig med f.eks. en støvsuger.
5. Sett i strømkabelen.
6. Slå på luftavfukteren ved behov.

Reservedeler og kundeservice

Ved spørsmål om luftavfukteren eller ved behov for reservedeler: Ta kontakt med forhandleren eller service.

10 Utbedring av feil

Kontroller punktene nedenfor ved feil. Kontakt service ved behov.

ADVARSEL! Under vedlikeholdsarbeider er det fare for forgiftning på grunn av kjølemiddel, forbrenninger, klemskader og elekrisk støt!

Reparasjon eller utbedring skal kun utføres av produsenten eller personale som produsenten har autorisert.
Ved funksjonsfeil må du slå av luftavfukteren og sikre den mot gjeninnkobling.
Før arbeider på varme komponenter må du la dem avkjøles tilstrekkelig.

Feil

Problem	Mulig årsak	Tiltak
Luftavfukteren fungerer dårlig eller ikke i det hele tatt.	Luftinnsugsflaten er skitten/blokkert Luftavfukteren får for lite luft. En skitten luftinnsugs-flate kan skade enheten permanent.	Fjern smuss/gjenstander fra luftinnsugsflaten.
Luftavfukteren er ute av drift/ventilatoren og kompressoren går ikke.	Luftavfukteren er slått av. Slå på luftavfukteren.
	Luftavfukteren får ikke strøm.	Kontroller strømforsyningen.

11 Avslutte bruken, sette til oppbevaring, kassering

Avslutte bruken

Fremgangsmåte

1. Slå av luftavfukteren.
2. Trekk ut støpselet.
3. Dekk luftavfukteren med en duk for å beskytte den mot støv.

Oppbevaring

FORSIKTIG! Personskade!

Luf tavfukteren skal ikke stables.
Sikre luftavfukteren mot å velte.

Fremgangsmåte

1. Oppbevar luftavfukteren ved 0 °C til +40 °C.

Kassering

Obs! Fare på grunn av materialer og stoffer!

Sorter materialer etter type og resirkuler i samsvar med lokale forskrifter.
Sorter materialer etter type og resirkuler i samsvar med lokale forskrifter.
Ved bortskaffing av hjelpestoffer og driftsstoffer må du følge de lokale forskriftene samt sikkerhetsdatabladene.

12 EF-samsvarserklæring

EF-samsvarserklæring i henhold til maskindirektivet 2006/42/EF vedlegg II 1.A

Produsent: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Produkt: Luftavfukter

Produktnr: Porta-Dry 400

Funksjonsbeskrivelse: Luftavfukteren brukes til å avfukte luft ved atmosfæretrykk i lukkede rom.

Det erklæres uttrykkelig at produktet oppfyller de relevante bestemmelsene i følgende direktiver:

• 2006/42/EF Maskindirektivet
• 2014/ 30/ EU Direktivet om elektromagnetisk kompatibilitiet (EMC)

Følgende harmoniserte standarder er anvendt:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Person med fullmakt til å utarbeide teknisk dokumentasjon: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK, 21.07.2022
