KÄYTTÖOHJE Porta-Dry 400 Aerial

III. FI - Käyttöohje

1 Yleiskuvaus.... 19
2 Tietoja käyttöohjeesta 20
3 Tuotekuvaus 20
4 Turvallisuus 20
5 Pakkauksen avaaminen 21
6 Kuljetuskahvan asennus.... 21
7 Kuljetus ja liitännät 22
8 Käyttö 23
9 Huolto ja hoito....23
10 Vikojen korjaus 23
11 Käytöstä poistaminen, varastointi ja hävittäminen 24
12 EU-vaatimustenmukaisuusvakuutus 25

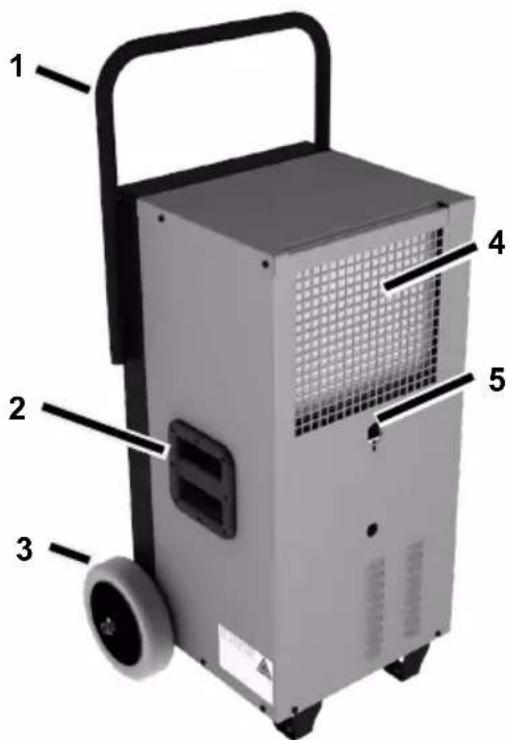

1 Yleiskuvaus

1 Kuljetuskahva
2 Kantokahva
3 Pyörät
4 Ilmanottoaukko
5 Poistoliitäntä

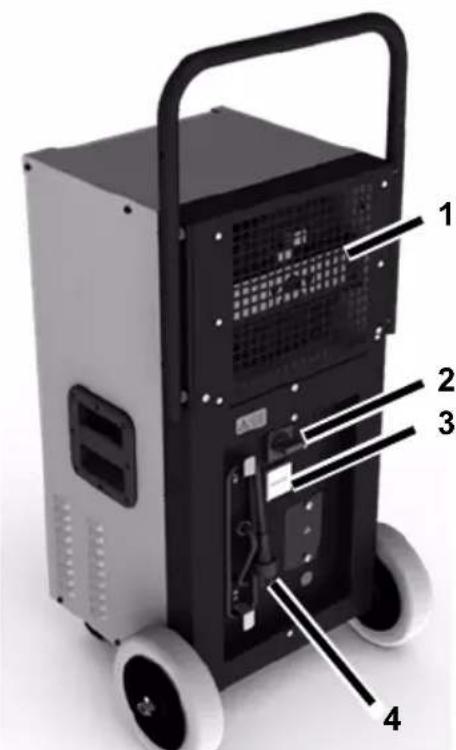

$$ 0 = \text { pois päältä } $$

3 Käyttöaikamittari
4 Pistoke

2 Tietoja käyttöohjeesta

Tätä käyttöohjetta ei saa kopioida, monistaa tai levittää ilman valmistajan kirjallista lupaa.

Tärkeää: Lue ohje huolellisesti ennen laitteen käyttöä. Säilytä ohje myöh- empää käyttöä varten.

3 Tuotekuvaus

Ilmankuivain säätelee tilan ilmankosteu- tta ja sopii käytettäväksi esim. raken- nustyömailla, varastohalleissa tai asuin- rakennuksissa. Tällöin syntyvä kon- denssivesi johdetaan pois poistoletkua pitkin. Kuivaimessa on automaattinen sulatustoiminto.

Toimituksen sisältö

• Ilmankuivain
• Käyttöohje
• Poistoletku ∅ 19 mm

Tyyppikilpi

Tyyppikilpi on laitteen kotelossa.

4 Turvallisuus

Asianmukainen käyttö ja käyttöedel- lytykset

Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa, kuten kellareissa, autotalleissa ja varastohalleissa.

Ilmankuivaimen käyttö ja säilytys on sal- littua vain tiloissa, joiden pinta-ala on yli 4 m².

Ilmankuivainta saa käyttää vain teknisten tietojen (ks. viimeinen sivu) mukaisesti.

Lapset tai fyysisiltä, sensorisilta ja hen-kisiltä kyvyiltään rajoittuneet henkilöt ei-vät saa käyttää laitetta.

Jokaisen käyttäjän on luettava käyttöohje ja ymmärrettävä sen sisältö.

Ennakoitava väärinkäyttö

Ilmankuivainta ei saa sijoittaa:

• räjähdysvaaralliseen tilaan
• aggressiiviseen ympäristöön (esi- merkiksi kemikaaleista johtuen)
• tilaan, jossa veden pH-arvo on alle 7,0 tai yli 7,4
• tilaan, jossa on suolaa tai nesteen suolapitoisuus on yli 1 % (esi-merkiksi suolakylpyhuoneet)
• uimahallien kosteille alueille
• tilaan, jossa on otsonoitua ilmaa tai paljon liuottimia tai pölyä.

Yleiset turvallisuusohjeet

VAROITUS! Kylmäaineen aiheuttama räjähdys-, palo- ja myrkytysvaara!

Laitteessa on hajutonta ja syttyvää kylmäainetta, joka voi väärin käytettynä aiheuttaa räjähdyksen, tulipalon, myrkytyksen tai muita henkilövahinkoja. Kylmäainepiiri on paineistettu.

Sulatustoimintoa ei saa nopeuttaa minkäänlaisilla apuvälineillä.
Ilmankuivainta ei saa säilyttää tilassa, jossa on pysyviä syttymislähteitä, kuten avotulta, käynnissä olevia kaasulaitteita tai sähkölämmittimiä.
Ilmankuivainta ei saa porata tai pol-ttaa.
Laitetta saa käyttää vain tiloissa, joissa on riittävä tuuletus ja joiden pinta-ala on yli 4 m².
Kylmäainepiiriä koskevat työt on jätettävä valmistajalle tai tämän valtuuttamalle ammattilaiselle. Kylmäainepiiri on tyhjennettävä asianmukaisesti ennen sitä koskevia töitä.

Kansallisia kaasuasennus-määräyksiä on noudatettava.
Kylmäainetta ei saa päästää ilmaan tai hävittää talousjätteenä.
Vältä kosketusta kylmäaineen kanssa.

VAROITUS! Sähköiskun vaara!

Jännitteisten osien käsitteleminen tai jännitteisissä osissa oleva vesi voi aiheuttaa hengenvaarallisen sähköiskun.

Vältä veden joutumista koske-tuksiin jännitteisten osien kanssa.
Sammuta kuivain, irrota pistoke ja johda mahdollinen vesi pois aina ennen laitteen siirtämistä.
Sähköosia koskevat työt on jä- tettävä valmistajalle tai valtuutetulle ammattilaiselle.

5 Pakkauksen avaaminen

Toimintaohjeet

1. Tarkista, että toimitus sisältää kaikki osat ja ne ovat ehjiä. Jos o-sia on vaurioitunut tai puuttuu, ota yhteyttä myyjään.
2. Poista pakkausmateriaalit ja hävitä ne paikallisten määräysten mukaisesti.

6 Kuljetuskahvan asennus

Kuljetuskahva voidaan tarpeen mukaan asentaa joko vaaka- tai pystysuoraan.

Toimintaohjeet

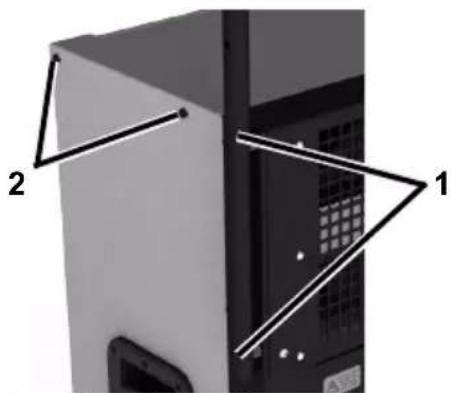

1. Kierrä kuljetuskahvan neljä ruuvia (pos. 1) auki, ja irrota ne.

1. Kierrä kotelon neljä ruuvia (pos. 2) auki, ja irrota ne.

2. Asenna kuljetuskahva joko vaakatai pystysuoraan.

1. Kiinnitä kuljetuskahva neljällä ruu-villa haluttuun kohtaan kotelossa.

2. Ruuvaa ylimääräiset neljä ruuvia kotelon tyhjiin reikiin.

7 Kuljetus ja liitännät

Kuljetus

VAROITUS! Laitteen kaatumisen aiheuttama puristumisvaara!

Ilmankuivain on kuljetettava pystyasennossa ja niin, ettei se pääse kaatumaan tai liukumaan.

Ilmankuivain on sijoitettava tasaiselle ja tukevalle alustalle.

VAROITUS! Ilmanottoaukon säleikön aiheuttama puristumis- ja leikkautu-misvaara!

K un kuljetat ilmankuivainta, pidä kiinni kahvoista.

Älä pidä kiinni ilmanottoaukosta.

VARO! Ilmankuivaimen kuljettamisen aiheuttama puristumis- ja loukkaantumisvaara!

K un kuljetat ilmankuivainta, pidä ki-inni kahvoista.

- Ilmankuivaimen kuljetukseen tarvitaan kaksi henkilöä.

Toimintaohjeet

1. Varmista, että kondenssivesi johdetaan pois.

2. Varmista, että laite on kytketty pois toiminnasta ja virtajohto on irrotettu laitteesta.

3. Siirrä ilmankuivain sen käyttöpaikkaan.

HUOMAUTUS: Ilman on päästävä kier- tämään vapaasti. Ilma-aukkoja ei saa peittää. Ilmanpoisto- ja ilmanottoaukon eteen on jätettävä vähintään 1 m va- paata tilaa.

Poistoletkun liittäminen

Mukana toimitettu poistoletku on ehdotomasti liitettävä laitteeseen.

HUOMIO! Suorituskyvyn alenemisen vaara!

Letkun pää ei saa koskettaa vettä (vesi voi nousta takaisin letkuun).

Poistoletkua ei saa taittaa.

Letkuun ei saa työntää esineitä.

Toimintaohjeet

1. Kiinnitä poistoletku laitteen etu-puolella olevaan poistoliitäntään.

2. Varmista, että letkun pää on liitännän päätä syvemmällä. Kaltevuuden on oltava vähintään 5 % (5 cm/m).

3. Aseta letkun pää poistoviemäriin tai kondenssivedelle tarkoitettuun asti- aan (suositeltu säiliön koko 90 litraa).

Sähköliitäntä

Toimintaohjeet

1. Varmista, että verkkojännite vastaa teknisissä tiedoissa annettua jännitettä.

2. Varmista pistorasian ja sähköverkon turvallisuus.

3. Märkätiloissa ja rakennustyömailla on käytettävä vikavirtasuojakyt-kintä.

4. Varmista, että pistoke soveltuu käytettäväksi pistorasian kanssa.
5. Varmista, että pistorasia on maadoitettu.
6. Työnnä pistoke pistorasiaan.

8 Käyttö

Ilmankuivaustoiminto

HUOMAUTUS: Ennen käyttöönottoa sekä kuljettamisen ja pidemmän varastoinnin jälkeen ilmankuivain on ensin siirrettävä käyttöpaikalleen, minkä jälkeen on odotettava 15 minuuttia ennen sen käynnistämistä.

Toimintaohjeet

1. VAROITUS! Sähköiskun vaara ja loukkaantumisvaara!
   Väärin liitetystä poistoletkusta voi päästä vettä koteloon tai sen eteen, mikä voi aiheuttaa sähköiskun vaaran tai liukastumisvaaran. Varmista, että kondenssivesi pääsee valumaan pois poistoletkua pitkin ja että poistoletku on tu- kevasti kiinni poistoliitännässä.

2. Kytke virtakytkin asentoon "I". Ilmankuivaustoiminto käynnistyy. Ilman- kuivain käy jatkuvasti.

Sammuttaminen

Toimintaohjeet

VAROITUS! Pölyn aiheuttama ter-veyshaittojen vaara!

Ilmankuivaimen saa puhdistaa pai- neilmalla vain avoimessa tilassa.

Käytä hengityssuojainta ja suojalaseja.
Puhdistusaineet voivat vaurioittaa laitteen pintoja. Käytä ainoastaan mietoja puhdistusaineita.
Käytä vain hyväksyttyjä alkuperäisvaraosia.

HUOMIO! Aineellisten vahinkojen vaara!

Puhdistaminen ja tarkastus

Toimintaohjeet

1. Sammuta ilmankuivain.
2. Irrota pistoke pistorasiasta.
3. Tarkasta poistoliitäntä ja poistoletku.
4. Tarkasta ilmanottoaukko. Puhdista tarvittaessa esim. pölynimurilla.
5. Työnnä pistoke pistorasiaan.
6. Käynnistä ilmankuivain tarvitta-essa.

Varaosat ja asiakaspalvelu

Jos sinulla on kysyttävää laitteen toiminnasta tai tarvitset varaosia, ota yhteyttä jälleenmyyjään tai huoltoon.

10 Vikojen korjaus

Jos laite ei toimi oikein, käy läpi seuraavat kohdat. Ota tarvittaessa yhteyttä huoltoon.

VAROITUS! Huollon aikana on ole-massa kylmäaineen aiheuttaman myrkytyksen sekä tulipalon, puristumisen ja sähköiskun vaara!

→ Huolto- ja korjaustyöt on jätettävä valmistajalle tai valtuutetulle ammattilaiselle.
Jos ilmankuivain ei toimi oikein, sammuta se ja estä uudelleenkäynnistäminen.
Anna kuumenneiden osien jäähtyä riittävästi ennen töiden aloittamista.

Viat

Ongelma	Mahdollinen syy	Ratkaisu
Ilmankuivain poistaa kosteutta vain heikosti tai ei lainkaan.	Ilmanottoaukko on likaan-tunut/tukossa. Ilmankuivain saa liian vähän ilmaa. Likaantunut ilmanotto-aukko voi vaurioittaa lai-tetta ajan mittaan.	Poista lika/esineet ilma-nottoaukosta.
Ilmankuivaustoiminto ei käynnisty/tuuletin ja kompressori eivät toimi.	Ilmankuivain on sammutettu.	Käynnistä ilmankuivain.
	Ilmankuivain ei saa virtaa. Tarkista kytkennät.

11 Käytöstä poistaminen, varastointi ja hävittäminen

Käytöstä poistaminen

Toimintaohjeet

1. Sammuta ilmankuivain.
2. Irrota pistoke pistorasiasta.
3. Suojaa ilmankuivain pölyltä peittämällä se kankaalla.

Varastointi

VARO! Loukkaantumisvaara!

→ Älä pinoa ilmankuivainta.
Varmista, että ilmankuivain ei pääse kaatumaan.

Toimintaohjeet

1. Ilmankuivaimen varastointilämpötila on 0 °C – +40 °C.

Hävittäminen

HUOMIO! Materiaalien ja aineiden aiheuttama vaara!

Lajittele materiaalit ja kierrätä ne paikallisten jätemääräysten mukaisesti.
Noudata lisä- ja polttoaineiden hävittämisessä paikallisia määräyksiä ja käyttöturvallisuustie-dotteen vaatimuksia.

Ilmankuivainta ei saa hävittää talousjätteenä, vaan se on kierrätettävä voimassa olevan lainsäädännön mukaisesti.

12 EU-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus konedirektiivin 2006/42/EY liitteen II 1.A mukaisesti

Valmistaja: Dantherm A/S, Marienlystvej 65, Skive DK 7800

Tuote: Ilmankuivain

Tuotenumero: Porta-Dry 400

Toiminnan kuvaus: Ilmankuivain poistaa ilmasta kosteutta normaalissa ilman-paineessa suljetuissa tiloissa. Vakuutamme täten, että tuote on seuraavien direktiivien oleellisten vaatimusten mukainen:

• 2006/42/EY konedirektiivi
• 2014/ 30/ EU direktiivi sähkömagneetisesta yhteensopivuudesta (EMC)

Seuraavia yhdenmukaistettuja standardeja on noudatettu:

• EN 60335-2-40:2003
• EN 60204-1:2018
• EN 378-2:2016
• EN ISO 12100:2010
• EN ISO 13857:2019
• EN ISO 14120:2015

Teknisen dokumentaation laatimiseen valtuutettu henkilö: Jakob Bonde Jessen - Marienlystvej 65, Skive DK 7800

Skive DK, 21.07.2022
