KÄYTTÖOHJE ASE 400 Aerial

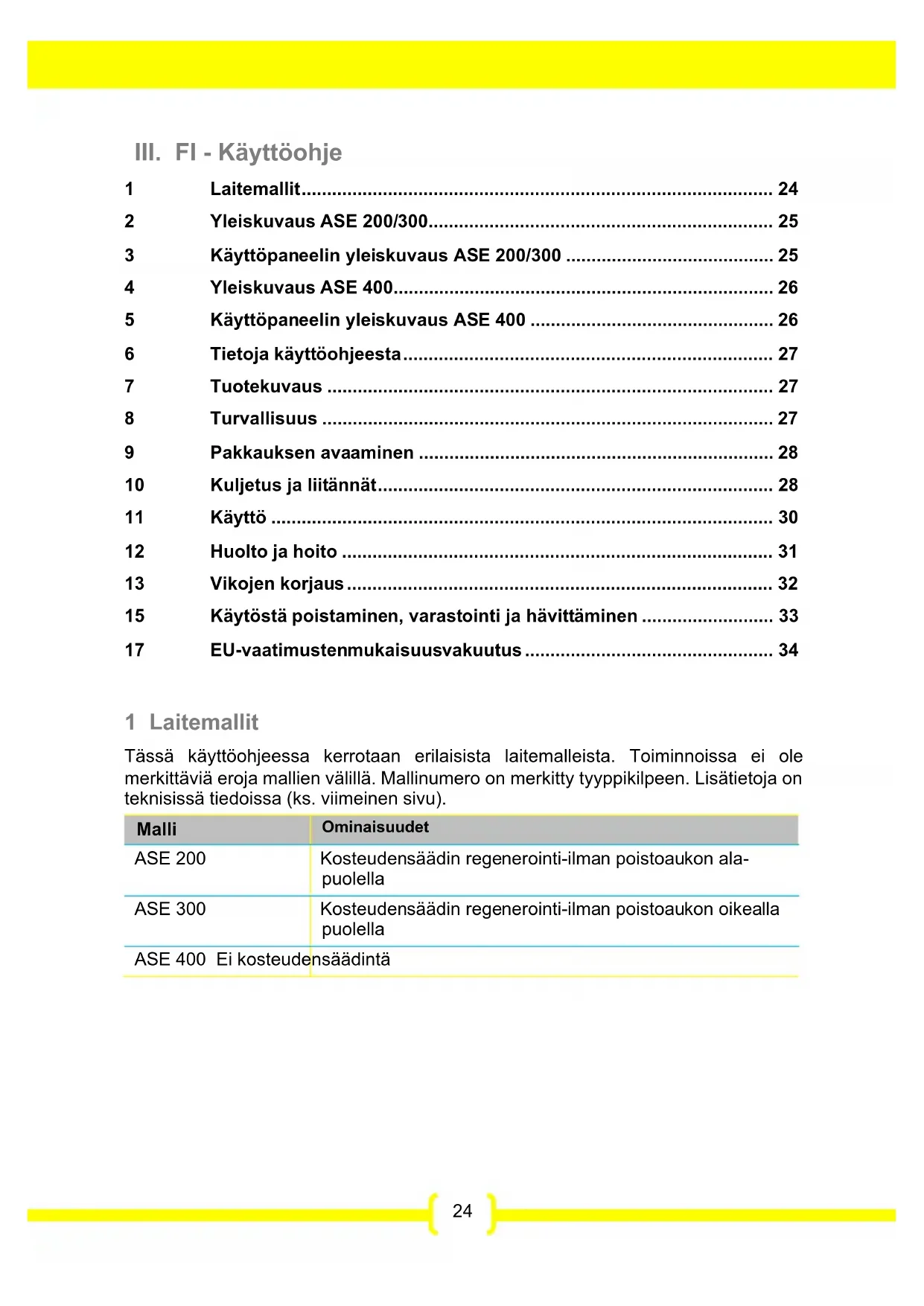

III. FI - Käyttöohje

1 Laitemallit.... 24
2 Yleiskuvaus ASE 200/300.... 25
3 Käyttöpaneelin yleiskuvaus ASE 200/300 25
4 Yleiskuvaus ASE 400....26
5 Käyttöpaneelin yleiskuvaus ASE 400 26
6 Tietoja käyttöohjeesta.... 27
7 Tuotekuvaus 27
8 Turvallisuus 27
9 Pakkauksen avaaminen 28
10 Kuljetus ja liitännät.... 28
11 Käyttö 30
12 Huolto ja hoito 31
13 Vikojen korjaus 32
15 Käytöstä poistaminen, varastointi ja hävittäminen 33
17 EU-vaatimustenmukaisuusvakuutus 34

1 Laitemallit

Tässä käyttöohjeessa kerrotaan erilaisista laitemalleista. Toiminnoissa ei ole merkittäviä eroja mallien välillä. Mallinumero on merkitty tyyppikilpeen. Lisätietoja on teknisissä tiedoissa (ks. viimeinen sivu).

Malli	Ominaisuudet
ASE 200	Kosteudensäädin regenerointi-ilman poistoaukon ala-puolella
ASE 300	Kosteudensäädin regenerointi-ilman poistoaukon oikealla puolella
ASE 400 Ei kosteudensäädintä

2 Yleiskuvaus ASE 200/300

1 2 3 4 5 AERIAL 6 7 8 9 10

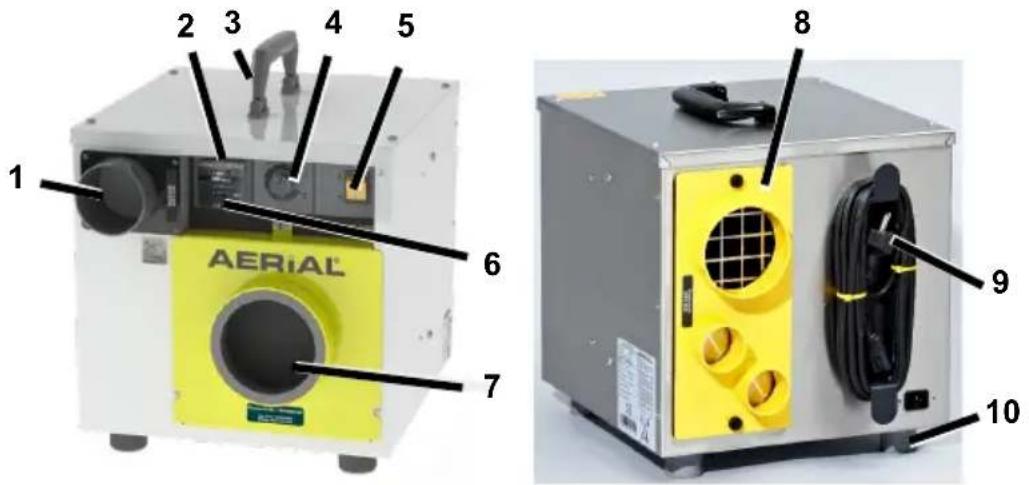

Kuva 1: ASE 300 (samankaltainen kuin ASE 200)

1	Regenerointi-ilman poistoaukko	6	Kilowattituntimittari sähkönku-lutuksen mittaamiseen
2	Käyttöaikamittari	7	Ilmansuodattimella varustettu prosessi-ilman tuloaukko
3	Kantokahva	8	Liitäntälevy ja kuivailman poisto-aukko
4	Kostaudensäädin 9 Pistoke
5	Päälle/pois-painike	10	Jalat

3 Käyttöpaneelin yleiskuvaus ASE 200/300

1 2

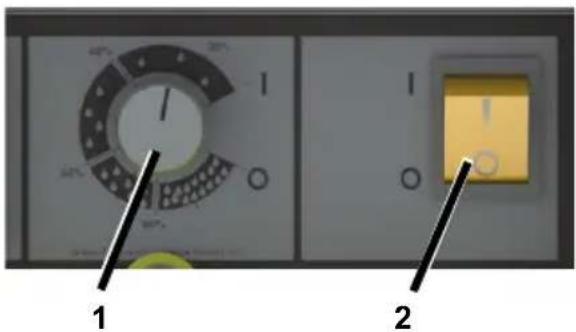

Kuva 2: Käyttöpaneelin yleiskuvaus ASE 200/300

1 Kostseudensäädin:0 = laite käyttövalmisI = jatkuva käyttö

2 0 = pois päältäI = päällä

4 Yleiskuvaus ASE 400

ASE 400 1 2 3 4 5 6 AERIAL

7 8 9

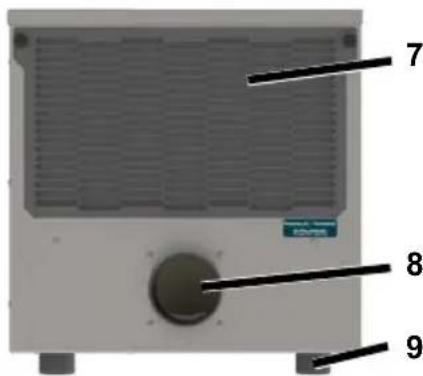

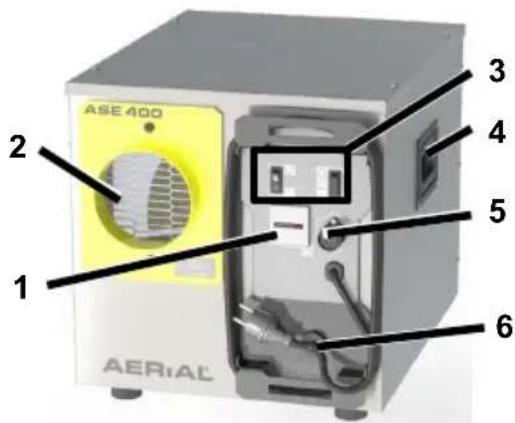

Kuva 3: ASE 400

1	Käyttöaikamittari	6	Pistoke
2	Kuivailman poistoaukko	7	Ilmansuodattimella varustettu prosessi-ilman tuloaukko
3	Käyttöpaneeli	8	Regenerointi-ilman poistoaukko
4	Kantokahva 9 Jalat
5	Ulkoisen ohjauksen liitäntä

5 Käyttöpaneelin yleiskuvaus ASE 400

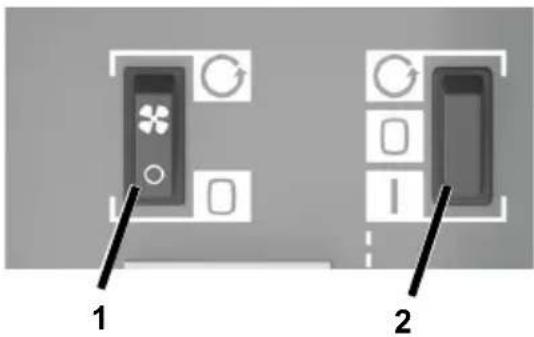

Kuva 4: Käyttöpaneelin yleiskuvaus ASE 400

1 Tuulettimen käyttöpainike[IMAGE] = jatkuva tuuletus[IMAGE] = tuuletus vain ilmankuiva- uksen yhteydessä

2 Jatkuvan käytön ja ulkoisen oh- jauksen painike[IMAGE] = jatkuva käyttö[IMAGE] = pois päältä[IMAGE] = ulkoinen ohjaus (esim. kosteudensäädin)

6 Tietoja käyttöohjeesta

Tätä käyttöohjetta ei saa kopioida, monistaa tai levittää ilman valmistajan kirjallista lupaa.

Tärkeää: Lue ohje huolellisesti ennen laitteen käyttöä. Säilytä ohje myöh- empää käyttöä varten.

7 Tuotekuvaus

Adsorptiokuivain säätelee tilan ilman-kosteutta. Se imee kostaea huoneilmaa (prosessi-ilmaa) prosessi-ilman tuloauk- koon ja ohjaa sen pyörivään roottoriin. Roottori on pinnoitettu metallisilikaatilla, joka erottaa kosteuden prosessi-il- masta.

Erotettu kosteus johdetaan roottorista lämmitetyn ilmavirran eli regenerointi-il-man avulla.

Regenerointi-ilma lämmitetään sisään-rakennetulla itsesäätyvällä lämmityselementillä.

Kostea lämmin ilmavirta poistuu laitteesta regenerointi-ilman poistoau-kosta, ja se on johdettava ulos tilasta poistoilmaletkua tai ilmakanavaa pitkin. Kuiva ilma puhalletaan kuivailman po- istoaukon kautta takaisin tilaan.

ASE 400 -kuivainta voidaan käyttää joko kuivaamiseen ja tuulettamiseen tai pelkkään tuulettamiseen.

Toimituksen sisältö

• Adsorptiokuivain
• Käyttöohje

Valinnaiset lisävarusteet

• Letkut
• Ulkoinen kosteudensäädin ASE 400 -kuivaimeen

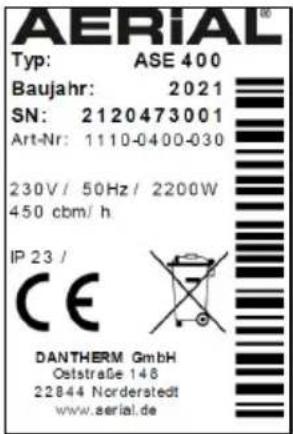

Tyyppikilpi

Tyyppikilpi on laitteen kotelossa.

8 Turvallisuus

Asianmukainen käyttö ja käyttöedel- lytykset

ASE-sarjan adsorptiokuivaimet po-istavat ilmasta kosteutta normaalissa il-manpaineessa suljetuissa tiloissa, kuten kellareissa, autotalleissa ja varastohalleissa. ASE 400 -kuivainta voidaan käyttää myös pelkästään tuulettamiseen kuivaamisen sijaan.

ASE 200/300 voidaan yhdistää sivukanavapuhaltimeen tai noise box - laitteeseen.

Adsorptiokuivainta saa käyttää vain teknisten tietojen (ks. viimeinen sivu) mukaisesti.

Adsorptiokuivain synnyttää käytön aikana tilaan alipaineen, joka voi imeä ulkoa tai viereisistä tiloista ilmaa, hiuk-kasia, savua

tai kaasua ja aiheuttaa vaaran. Laitetta saa käyttää vain tilassa, jossa ilmaa voidaan imeä laitteeseen ongelmitta, jo- ssa laite ei voi imeä kaasua, savua tai vastaavia aineita tai esineitä kuten pa- peria ja jossa laitteen käyttö ei vaikuta haitallisesti takkojen, uunien tai va- staavien rakennelmien toimintaan. En- nen adsorptiokuivaimen käyttöönottoa on arvioitava tilojen soveltuvuus ja

toteutettava tarvittavat ennaltaehkäise-vät toimenpiteet esimerkiksi laitteita sammuttamalla tai vaaran aiheuttavat ti-lat eristämällä.

Lapset tai fyysisiltä, sensorisilta ja hen-kisiltä kyvyiltään rajoittuneet henkilöt eivät saa käyttää laitetta.

Jokaisen käyttäjän on luettava käyttöohje ja ymmärrettävä sen sisältö.

Ennakoitava väärinkäyttö

Adsorptiokuivainta ei saa sijoittaa

• ympäristöön, jossa laitteen synnyttämä alipaine voi imeä hiukkasia, kaasua, savua tai vastaavia aineita tai jossa laitteen synnyttämä alipaine voi vaikuttaa haitallisesti takkojen, uunien tai vastaavien rakennelmien toimintaan
• räjähdysvaaralliseen tilaan
• aggressiiviseen ympäristöön (esi- merkiksi kemikaaleista johtuen)
• tilaan, jossa veden pH-arvo on alle 7,0 tai yli 7,4
• tilaan, jossa suolan tai nesteen suolan pitoisuus on yli 1 % (esimerkiksi suolakylpyhuoneet)
• uimahallien märkätiloihin
• tilaan, jossa on otsonoitua ilmaa tai paljon liuottimia tai pölyä.

Yleiset turvallisuusohjeet

VAROITUS! Sähköiskun vaara!

Jännitteisten osien käsitteleminen tai jännitteisissä osissa oleva vesi voi aiheuttaa hengenvaarallisen sähköiskun.

Vältä veden joutumista kosketuksiin jännitteisten osien kanssa.
Sammuta kuivain, irrota pistoke ja johda mahdollinen vesi pois aina ennen laitteen siirtämistä.
Sähköosia koskevat työt on jä- tettävä valmistajalle tai valtuutetulle ammattilaiselle.

VAROITUS! Palovamman vaara!

Sisäosia koskevat työt on jätettävä valmistajalle tai valtuutetulle ammattilaiselle.
→ Älä altista ihoa regenerointi-ilmalle.

VARO! Leikkaantumis- ja puristumis-vaara!

- Älä laita sormia suojaverkon aukkoihin.

9 Pakkauksen avaaminen

Toimintaohjeet

1. Tarkista, että toimitus sisältää kaikki osat ja ne ovat ehjiä. Jos osia on vaurioitunut tai puuttuu, ota yhteyttä myyjään.
2. Poista pakkausmateriaalit ja hävitä ne paikallisten määräysten mukaisesti.

10 Kuljetus ja liitännät

Kuljetus

VAROITUS! Laitteen kaatumisen aiheuttama puristumisvaara!

Adsorptiokuivain on kuljetettava pystyasennossa ja niin, ettei se pääse kaatumaan tai liukumaan.
Adsorptiokuivain on sijoitettava ta- saiselle ja tukevalle alustalle.
Jos kuivain sijoitetaan korkealle, on varmistettava, ettei se pääse putoamaan.

VAROITUS! Suojaverkon aiheuttama puristumis- ja leikkautumisvaara!

Kun kuljetat kuivainta, pidä kiinni kahvoista.
- Älä laita sormia suojaverkon auk- koihin.

VARO! Ilmankuivaimen kuljettamisen aiheuttama puristumis- ja loukkaantumisvaara!

Kun kuljetat kuivainta, pidä kiinni kahvoista.
ASE 400 -kuivaimen kuljetukseen tarvitaan kaksi henkilöä.

Toimintaohjeet

1. Varmista, että regenerointi-ilman ja kuivailman poistoaukkojen letkut (valinnainen lisävaruste) ja virtajohto on irrotettu laitteesta.
2. Varmista, että hiukkasia, savua, kaasua tai vastaavia aineita ei voida imeä ulkoa tai muista tiloista ja että laitteen synnyttämä alipaine ei vaaranna turvallisuutta tai laitteen toimintaa.
3. Siirrä adsorptiokuivain sen käyttöpaikkaan.

HUOMIO! Laitevahingon vaara!

Käytön aikana laite voi imeä prosessi-ilman tuloaukon kautta paperia tai muita kevyitä esineitä. Jos prosessi-ilman tuloaukko peittyy, laite voi vaurioitua.

Varmista, että esineitä ei voida imeä laitteeseen.
Ilman on päästävä kiertämään va-paasti. Aukkoja ei saa peittää.

ASE 400: ulkoisen ohjauksen liittäminen

ASE 400 -kuivain voidaan tarvittaessa liittää ulkoiseen ohjaukseen. Ulkoisen ohjaimen on sovelluttava vähintään 10 A:lle.

Toimintaohjeet

1. Liitä ulkoinen ohjaus ulkoisen ohjauksen liitäntään.
2. Noudata ulkoisen ohjausyksikön käyttöohjetta.

Letkujen/ilmakanavien liittäminen

Virheettömän toiminnan varmistami-seksi regenerointi-ilma on johdettava tilasta letkua tai ilmakanavaa pitkin (esi-merkiksi ikkunasta ulos). Regenerointi-ilman poistoaukkoon on tämän vuoksi liitettävä tarkoitukseen soveltuva letku tai ilmakanava.

Kuivailma voidaan tarvittaessa puhaltaa kohdennetusti käyttöpaikkaan letkun avulla. Tällöin kuivailman poistoaukkoon liitetään tarkoitukseen soveltuva letku.

HUOMIO! Suorituskyvyn alenemisen vaara!

Letkua ei saa taittaa.
Letkuun ei saa työntää esineitä.

Regenerointi-ilmaa koskevat toimintaohjeet

1. Liitä letku tai ilmakanava (DN 80 mm) regenerointi-ilman poisto-aukkoon ja varmista liitäntä esi-merkiksi letkunkiristimellä.

ASE 200/300: regenerointi-ilman poistoaukko etupuolella ASE 400: regenerointi-ilman poistoaukko taustapuolella

1. Sijoita letku tai ilmakanava niin, että regenerointi-ilma johdetaan ulos tilasta. Varmista, että letku johtaa alaspäin adsorptiokuivai-mesta, jotta laitteeseen ei pääse valumaan kondensoitunutta vettä. Jos tämä ei ole mahdollista, aseta letku tai ilmakanava niin, että se kaartuu hieman alaspäin laitteeseen nähden. Poraa kaar-teen alimpaan kohtaan halkaisijaltaan 4 mm:n reikä, jotta kondensoitunut vesi pääsee valumaan pois.

Kuivailmaa koskevat toimintaohjeet

1. Vain ASE 200/300: Kuivailman poistoaukko sijaitsee taustapuolella. Liitäntälevy on käännettävissä käytettyjen letkujen mukaan

(ASE 200: 2 x DN 50 mm tai 1 x DN 80 mm

ASE 300: 2 x DN 50 mm tai 1 x DN 100 mm).

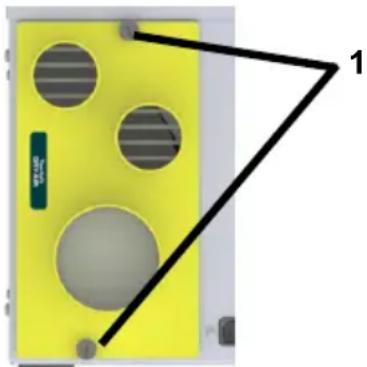

Irrota ruuvit (1) ja aseta liitäntälevy niin, että aukot ovat oikein verkon edessä. Kiinnitä liitäntälevy ruuveilla.

1. Jos kuivailma halutaan johtaa letkua pitkin, liitä kuivailman poistoaukkoon letku ja varmista kiinnitys.
   ASE 400: kuivailman poistoaukko etupuolella (DN 100 mm).

2. Sijoita letkun pää käyttöpaikkaan.

Sähköliitäntä

Toimintaohjeet

1. Varmista, että verkkojännite vastaa teknisissä tiedoissa annettua jännitettä.
2. Varmista pistorasian ja sähköverkon turvallisuus.
3. Märkätiloissa ja rakennustyömailla on käytettävä vikavirtasuojakyt-kintä.
4. Varmista, että pistoke soveltuu käytettäväksi pistorasian kanssa.
5. Varmista, että pistorasia on maadoitettu.
6. Työnnä pistoke pistorasiaan.

11 Käyttö

VAROITUS! Alipaineella voi olla haitallisia vaikutuksia.

Varmista, että hiukkasia, savua, kaasua tai vastaavia aineita ei voida imeä ulkoa tai muista tiloista.
→ Varmista, että laitteen synnyttämä alipaine ei vaaranna turvallisuutta tai laitteen toimintaa.

VARO! Kuuma regenerointi-ilma voi aiheuttaa palovamman.

• Älä altista ihoa regenerointi-ilmalle.
  Varmista, että regenerointi-ilman poistoaukko on liitetty letkuun tai ilmakanavaan.

ASE 200/300: Ilmankuivaustoiminto

HUOMIO! Laitevahingon vaara!

- Jos laitetta käytetään yhdessä si-vukanavapuhaltimen tai noise box - laitteen kanssa, kosteudensäätimen on aina oltava l-asennossa.

HUOMAUTUS: ASE 200 -kuivaimen on oltava pystysuorassa. Laite ei toimi oikein, jos se on kaltevassa asennossa.

Toimintaohjeet

1. Varmista, että regenerointi-ilma johdetaan ulos tilasta letkua pitkin.
2. Kytke päälle/pois-painike asentoon "l".
3. Kierrä kosteudensäädintä asennosta 0 asennon I suuntaan. Säädä kosteudensäätimellä haluamasi ilmankosteus, esimerkiksi 20 %. Laite käynnistyy vain, jos todellinen ilmankosteus on asetettua ilmankosteutta korkeampi.

Ilmankuivaustoiminto käynnistyy. Il- mankuivaustoiminto pysyy käynnissä, kunnes asetettu ilmankosteus saavutetaan, jolloin se pysähtyy. Jos kosteudensäädin on l-asennossa, adsorptiokuivain käy jatkuvasti.

ASE 400: Tuuletustoiminto

Seuraavassa kuvataan toimintaohjeet tilanteessa, jossa ei käytetä ulkoista ohjausta. Jos ASE 400 -kuivain on yhdistetty ulkoiseen ohjaukseen, laitteen asetuksia ja toimintaa voidaan ohjata ulkoisesti. Tällöin jatkuvan käytön ja ulkoisen ohjauksen painike asetetaan asentoon ja noudatetaan ulkoisen ohjausyksikön käyttöohjetta.

Toimintaohjeet

1. Kytke tuulettimen käyttöpainike

asentoon

ASE 400 -kuivaimen tuuletin on tällöin käynnissä jatkuvasti ilman ilmankuiva-ustoimintoa.

ASE 400: Ilmankuivaustoiminto

Toimintaohjeet

1. Varmista, että regenerointi-ilma johdetaan ulos tilasta letkua pitkin.
2. Kytke jatkuvan käytön ja ulkoisen

ohjauksen painike asentoon

1. Kytke tuulettimen käyttöpainike asentoon

Ilmankuivaustoiminto käynnistyy. Adsorptiokuivain käy jatkuvasti.

Sammuttaminen

Toimintaohjeet

1. Kytke päälle/pois-painike 0-asentoon tai jatkuvan käytön ja ulkoisen ohjauksen painike asentoon

2. ASE 400: Kytke tuulettimen käyttöpainike asentoon

12 Huolto ja hoito

VAROITUS! Pölyn aiheuttama ter-veyshaittojen vaara!

Laitteen saa puhdistaa paineilmalla vain avoimessa tilassa.

Käytä hengityssuojainta ja suojalaseja.

HUOMIO! Aineellisten vahinkojen vaara!

Puhdistusaineet voivat vaurioittaa laitteen pintoja. Käytä ainoastaan mietoja puhdistusaineita.
Käytä vain hyväksyttyjä alkuperäisvaraosia.

Puhdistaminen ja tarkastus

Toimintaohjeet

1. Sammuta adsorptiokuivain.
2. Irrota pistoke pistorasiasta.
3. Irrota ilmasuodattimen suojuksen kiinnike/kiinnikkeet (1).

ASE 200/300:

AERIAL 1

ASE 400:

1. Irrota suojus.
2. Irrota suodatin. Puhdista se esimerkiksi imuroimalla tai vaihda se tarvittaessa.
3. Tarkista letkut/ilmakanavat.
4. Aseta puhdistettu tai uusi suodatin paikalleen. Käytä vain hyväksyttyjä alkuperäissuodattimia.
5. Aseta suojus takaisin paikalleen ja kiinnitä kiinnike/kiinnikkeet (1).
6. Työnnä pistoke pistorasiaan.
7. Käynnistä adsorptiokuivain tarvittaessa.

Varaosat ja asiakaspalvelu

Jos sinulla on kysyttävää laitteen toiminnasta tai tarvitset varaosia, ota yhteyttä jäl- leenmyyjään tai AERIAL-huoltoon.

13 Vikojen korjaus

Jos laite ei toimi oikein, käy läpi seuraavat kohdat. Ota tarvittaessa yhteyttä AERIAL-huoltoon.

VAROITUS! Palovamman, puristumisen ja sähköiskun vaara!

- Huolto- ja korjaustyöt on jätettävä valmistajalle tai valtuutetulle ammattilaiselle.

Jos adsorptiokuivain ei toimi oikein, sammuta se ja estä uudelleenkäynnistäminen.
Odota sammuttamisen jälkeen vähintään 15 sekuntia, jotta roottori lakkaa pyörimästä.
Anna kuumenneiden osien jäähtyä riittävästi ennen töiden aloittamista.

VARO! Limakalvoärsytyksen vaara!

Roottori on pinnoitettu metallisilikaatilla, jonka hiukkaset voivat ärsyttää limakalvoja.

Käytä hengityssuojainta ja suojalaseja.
Noudata käyttöturvallisuustiedotteen ja käyttöohjeen turvallisuusohjeita.

Viat

Ongelma	Mahdollinen syy	Ratkaisu
Adsorptiokuivain poistaa kosteutta vain heikosti tai ei lainkaan.	Suodatin on likainen. Laite saa liian vähän ilmaa. Li- kaantuneet suodattimet voivat vaurioittaa laitetta ajan mittaan.	Puhdista suodatin tai vaihda se tarvittaessa.
	Prosessi-ilman tuloaukko on peitetty.	Tarkista prosessi-ilman tuloaukko ja poista mah- dolliset esteet sen edestä.
Adsorptiokuivain ei käynnisty / tuulett- imen ääntä ei kuulu, kuivailman poisto- aukon edessä ei tunnu ilmavirtaa tai regenerointi-ilman lämpötila on sama kuin kuivailman lämpötila.	Adsorptiokuivain on sammu- tettu.	Käynnistä ilmankuivain.
	Adsorptiokuivain ei saa virtaa.	Tarkista kytkennät.
	ASE 200/300: Haluttu ilman- kosteus on saavutettu.	Adsorptiokuivain käynnis- tyy automaattisesti uu- delleen, kun asetettu kosteus ylitetään.
	Laitteessa on toimintahäiriö.	Ota yhteyttä valmistajaan.

15 Käytöstä poistaminen, varastointi ja hävittäminen

Käytöstä poistaminen

Toimintaohjeet

1. Sammuta adsorptiokuivain.
2. Irrota pistoke pistorasiasta.
3. Suojaa adsorptiokuivain pölyltä peittämällä se kankaalla.

Varastointi

VARO! Loukkaantumisvaara!

Päällekkäin saa pinota korkeintaan kaksi adsorptiokuivainta.
- Varmista, että adsorptiokuivain ei pääse kaatumaan.

Toimintaohjeet

1. Adsorptiokuivaimen varastointilämpötila on -10 °C – +40 °C.

Hävittäminen

HUOMIO! Materiaalien ja aineiden aiheuttama vaara

Lajittele materiaalit ja hävitä ne pai-kallisten jätemääräysten mukai-sesti.
Noudata lisä- ja polttoaineiden hävittämisessä paikallisia määräyksiä ja käyttöturvallisuustie-dotteen vaatimuksia.

Adsorptiokuivainta ei saa hävittää talousjätteenä, vaan se on kierrätettävä voimassa olevan lainsäädännön mukaisesti.

17 EU-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus konedirektiivin 2006/42/EY liitteen II 1.A mukaisesti

Tuote: ASE-adsorptiokuivain

Tuotenumero: ASE 200 / ASE 300 / ASE 400

Toiminnan kuvaus: Adsorptiokuivaimet on suunniteltu poistamaan sisäilmasta kosteutta normaalissa ilmanpaineessa.

Vakuutamme täten, että tuote on seuraavien direktiivien oleellisten vaatimusten mukainen:

• 2006/42/EY konedirektiivi
• 2014/ 30/ EU direktiivi sähkömagneettisesta yhteensopivuudesta (EMC).

Seuraavia yhdenmukaistettuja standardeja on noudatettu:

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

Teknisen dokumentaation laatimiseen valtuutettu henkilö: Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, 7.12.2020
