GEBRUIKSAANWIJZING ASE 400 Aerial

1 Apparaatvarianten.... 124
2 Productoverzicht ASE 200/300 125
3 Overzicht bedieningspaneel ASE 200/300....125
4 Productoverzicht ASE 400....126
5 Overzicht bedieningspaneel ASE 400....126
6 Over deze bedieningshandleiding.... 127
7 Productbeschrijving.... 127
8 Veiligheid.... 127
9 Uitpakken 128
10 Transport en aansluiting.... 129
11 Bediening.... 130
12 Onderhoud en verzorging.... 131
13 Probleemoplossing 132
14 Buitenbedrijfstelling, opslag en verwerking 133
15 EG-conformiteitsverklaring 134

1 Apparaatvarianten

In deze bedieningshandleiding worden verschillende apparaatvarianten beschreven. De functies en de bediening zijn vrijwel identiek. Op basis van het typeplaatje kan worden bepaald om welke variant het gaat. Nadere informatie vindt u in de technische gegevens (zie laatste pagina).

Variant	Hoofdkenmerken
ASE 200	Hygrostaat onder afvoer voor regeneratielucht
ASE 300	Hygrostaat rechts naast afvoer voor regeneratielucht
ASE 400 Zonder hygrostaat

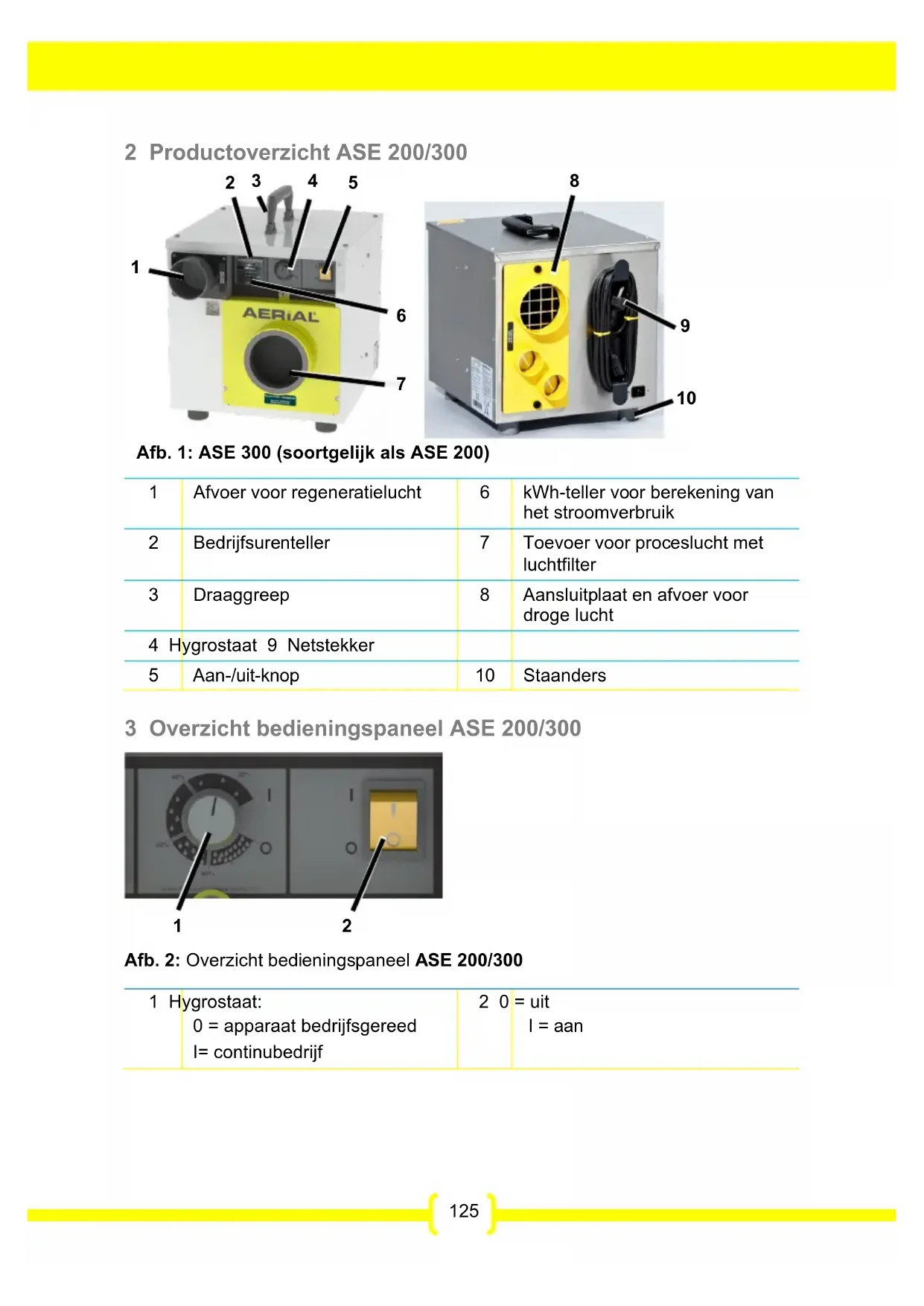

2 Productoverzicht ASE 200/300

1 2 3 4 5 AERIAL 6 7

8 9 10

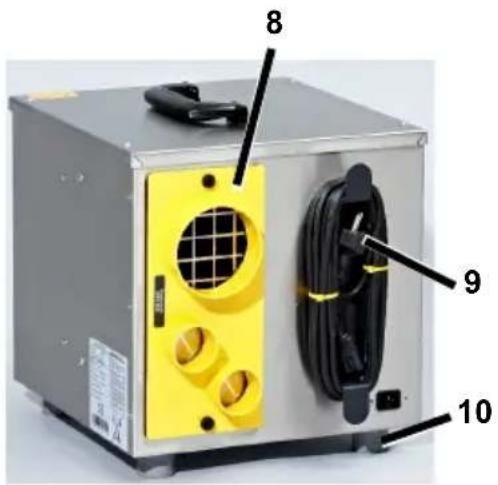

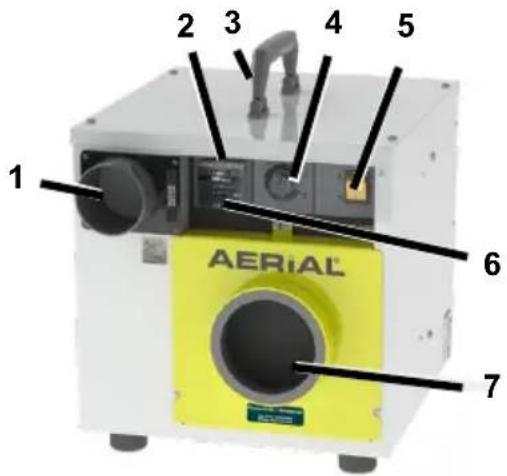

Afb. 1: ASE 300 (soortgelijk als ASE 200)

1	Afvoer voor regeneratielucht	6	kWh-teller voor berekening van het stroomverbruik
2	Bedrijfsurenteller	7	Toevoer voor proceslucht met luchtfilter
3	Draaggreep	8	Aansluitplaat en afvoer voor droge lucht
4 Hygrostaat 9 Netstekker
5	Aan-/uit-knop	10	Staanders

3 Overzicht bedieningspaneel ASE 200/300

1 2

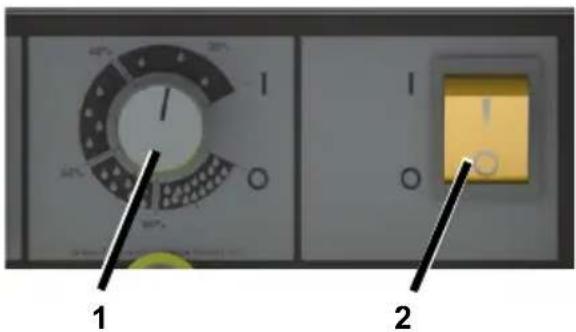

Afb. 2: Overzicht bedieningspaneel ASE 200/300

1 Hygrostaat:0 = apparaat bedrijfsgereedI= continubedrijf

2 0 = uitI = aan

4 Productoverzicht ASE 400

ASE 400 1 2 3 4 5 6 AERIAL

7 8 9

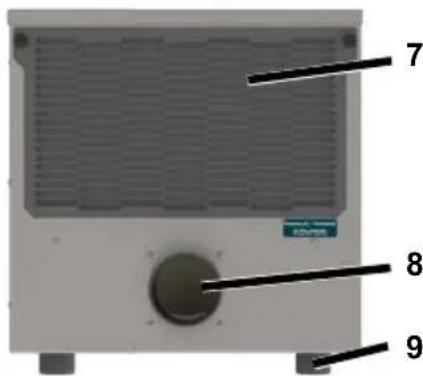

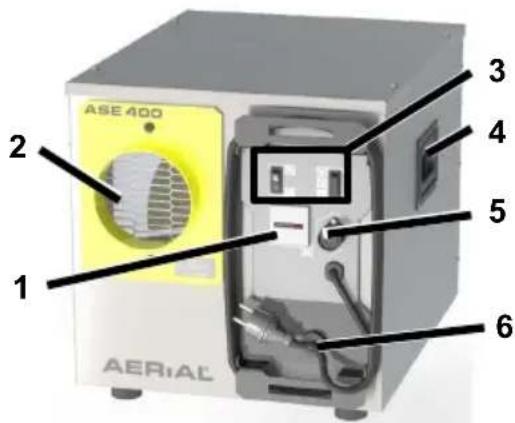

Afb. 3: ASE 400

1	Bedrijfsurenteller	6	Netstekker
2	Afvoer voor droge lucht 7		Toevoer voor proceslucht met luchtfilter
3	Bedieningspaneel	8	Afvoer voor regeneratielucht
4	Draaggreep	9	Staanders
5	Aansluiting externe besturing

5 Overzicht bedieningspaneel ASE 400

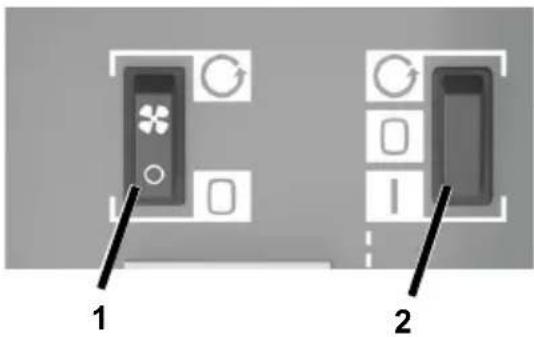

Afb. 4: Overzicht bedieningspaneel ASE 400

1 Knop ventilator continubedrijf= ventilator continubedrijf= ventilator alleen ingeschakeld bij ontvochtiging

2 Knop aan/uit/extern= continubedrijf= uit= externe besturing (bijv. hygrostaat)

6 Over deze bedieningshandleiding

Deze bedieningshandleiding mag zonder schriftelijke toestemming van de fabrikant niet worden gereproduceerd, vermenigvuldigd of verspreid.

Belangrijk: Lees de handleiding zorgvuldig vóór gebruik. Bewaar de handleiding om deze later te kunnen raadplegen.

7 Productbeschrijving

De adsorptiedroger regelt de luchtvochtigheid in de ruimte. Daarbij wordt de vochtige lucht in de ruimte (ook wel "proceslucht") bij de toevoer voor proceslucht opgezogen en door een draaiende rotor geleid. De rotor heeft een metaalsilicateen coating die de vochtigheid van de proceslucht opneemt.

Het door de rotor opgenomen vocht wordt door een verwarmde luchtstroom, de zogenaamde regeneratielucht, uit de rotor verwijderd.

De verhitting van de regeneratielucht vindt plaats via een ingebouwd, zelfregelend verwarmingselement.

De vochtige, warme luchtstroom wordt bij de afvoer voor regeneratielucht uit het apparaat geleid en moet via een uitlaatslang of luchtkanaal uit de ruimte worden geleid.

De droge lucht wordt bij de afvoer voor droge lucht in de ruimte gebracht.

De ASE 400 kan naar keuze ontvochtigen en ventileren ofwel voor het ventileren van een ruimte worden gebruikt.

Leveringsomvang

• Adsorptiedroger
• Bedieningshandleiding

Optioneel toebehoren

• Slangen
• Externe hygrostaat voor ASE 400

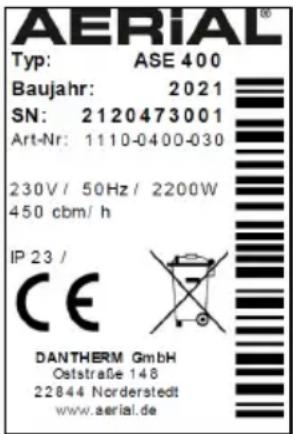

Typeplaatje

Het typeplaatje bevindt zich op de behuizing.

8 Veiligheid

Beoogd gebruik en gebruiksom- standigheden

De adsorptiedrogers van de ASE-serie dienen voor het ontvochtigen van lucht bij een atmosferische druk in gesloten binnenruimtes zoals kelders, garages en opslagloodsen. De ASE 400 kan bovendien als ventilator zonder ontvochtiging worden gebruikt.

De ASE 200/300 kunnen in combinatie met een zijkanaalcompressor of een geluiddemper worden gebruikt.

De adsorptiedroger mag alleen met inachtneming van de technische gegevens worden gebruikt (zie laatste pagina).

De adsorptiedroger veroorzaakt tijdens bedrijf een onderdruk in de ruimte, waardoor lucht, deeltjes, rook en gas vanaf buiten of vanuit aangrenzende ruimtes worden aangezogen en zo een gevaar kunnen vormen. Het apparaat mag alleen in ruimtes worden gebruikt, waarin

het aanzuigen van de lucht probleem-loos mogelijk is en er geen gas, rook of soortgelijke en evenmin voorwerpen zoals papier kunnen worden aangezogen en waarin het gebruik van het apparaat geen negatieve uitwerking heeft op open haarden, kachels of andere voorzieningen. Vóór het gebruik van de adsorptiedroger moeten deze situaties worden ingeschat en moeten passende preventiemaatregelen worden getroffen, zoals het uitschakelen van apparaten of het afschermen van ruimtes die een gevaar kunnen vormen.

Het gebruik van de adsorptiedroger is niet toegestaan voor personen met fysieke, sensorische of psychische beperkingen en kinderen.

Elke gebruiker moet de bedieningshandleiding gelezen en begrepen hebben.

Voorzienbaar verkeerd gebruik

De adsorptiedroger mag niet worden gebruikt:

• in omgevingen waarin deeltjes, gas, rook of soortgelijke door de opgewekte onderdruk aangezogen zouden kunnen worden en open haarden, kachels of soortgelijke voorzieningen negatief beïnvloed zouden kunnen worden door de opgewekte onderdruk;
• in ruimtes waar ontploffingsgevaar kan heersen;
• in ruimtes met een agressieve at- mosfeer (bijv. veroorzaakt door chemicaliën);
• in ruimtes met water, waarvan de pH-waarde buiten het bereik van 7,0 tot 7,4 ligt;
• in ruimtes met zout of vloeistoffen met een zoutgehalte van > 1%, zoals zoutwaterbaden;
  • in natte ruimtes van zwembaden;

- in ruimtes met ozonbehandelde lucht, een hoge concentratie oplosmiddelen of hoog stofgehalte.

Algemene veiligheidsvoorschriften

WAARSCHUWING! Elektrische schok!

Werkzaamheden aan onderdelen die onder spanning staan of water op onderdelen die onder spanning staan kunnen levensgevaarlijke elektrische schokken veroorzaken.

Vermijd contact tussen water en onderdelen die onder spanning staan.
Schakel de adsorptiedroger altijd uit als het apparaat wordt verplaatst, verwijder de netstekker en laat eventueel water weglopen.
Werkzaamheden aan elektrische onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.

Werkzaamheden aan interne onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.
Grijp niet in de regeneratielucht.

VOORZICHTIG! Risico op snijwonden en beknelling!

Grijp niet in de openingen van het beschermrooster.

9 Uitpakken

Werkwijze

1. Controleer of de levering volledig is. Neem in geval van schade of onvolledige levering contact op met de vakhandelaar.
2. Verwijder de verpakking en gooi deze weg conform de lokale regelgeving.

10 Transport en aansluiting

Transport

WAARSCHUWING! Beknelling door verlies aan stabiliteit!

• Transporteer de adsorptiedroger rechtop en beveilig het apparaat tegen kantelen of wegglijden.
• Plaats de adsorptiedroger op een vlakke en vaste ondergrond.
• Beveilig de adsorptiedroger bij hoger gelegen installatievlakken tegen omvallen.

WAARSCHUWING! Risico op beknelling of snijwonden wanneer in het beschermrooster van de openingen wordt gegrepen!

Gebruik de handgrepen om de adsorptiedroger te transporteren.
Grijp niet in de openingen van het beschermrooster.

VOORZICHTIG! Risico op beknelling of ergonomische schade bij transport van de adsorptiedroger!

Gebruik de handgrepen om de adsorptiedroger te transporteren.
- Transporteer ASE 400 met twee personen.

Werkwijze

1. Controleer of de slangen (optionele accessoires) van de afvoer voor regeneratielucht en van de afvoer voor droge lucht evenals de netkabel uit het apparaat zijn getrokken.
2. Zorg ervoor dat er geen deeltjes, rook of gas en soortgelijke kunnen worden aangezogen en dat de ontstane onderdruk geen negatieve effecten heeft op de veiligheid of op het apparaat.
3. Transporteer de adsorptiedroger naar de plaats van inbedrijfstelling.

OPGELET! Beschadiging van het apparaat!

Bij de toevoer voor proceslucht ontstaat tijdens bedrijf een zuiging, die papier of andere lichte voorwerpen kan aanzuigen. Een afgedekte toevoer voor proceslucht kan schade aan het apparaat veroorzaken.

Zorg ervoor dat er geen voorwerpen kunnen worden aangezogen.
De lucht moet vrij kunnen circuleren. Dek de openingen niet af.

ASE 400: externe besturing aansluiten

Zo nodig kan de ASE 400 via een externe besturing worden bediend. De externe controller moet geschikt zijn voor ten minste 10 A.

Werkwijze

1. Sluit de externe besturing aan op de aansluiting van de externe besturing.
2. Volg de bedieningshandleiding van de externe besturing.

Slangen/luchtkanalen aansluiten

Voor probleemloze bediening moet de regeneratielucht met een slang of een luchtkanaal uit de ruimte worden geleid (bijv. via een raam). Hiertoe moet een geschikt(e) slang/luchtkanaal aan de afvoer voor regeneratielucht worden aangesloten.

De droge lucht kan zo nodig lokaal met een slang naar de plaats van inbedrijfstelling worden geleid. Hiertoe kan een geschikte slang op de afvoer voor droge lucht worden aangesloten.

OPGELET! Onvoldoende prestatie van het apparaat!

→ Knik de slang niet.
Zet geen voorwerpen op de slang.

Werkwijze regeneratielucht

1. Sluit de slang/het luchtkanaal (DN 80 mm) aan op de afvoer voor regeneratielucht en borg bijv. met een klem.

ASE 200/300: afvoer voor regeneratielucht aan de voorzijde.

ASE 400: afvoer voor regeneratielucht aan de achterzijde.

1. Leg de slang/het luchtkanaal zo dat de regeneratielucht uit de ruimte wordt geleid. Let er hierbij op dat er een verval aanwezig is uit de richting van de adsorptiedroger, zodat er geen condens in het apparaat terechtkomt. Indien een verval niet mogelijk is, moet de slang/het luchtkanaal licht omlaag gebogen worden gelegd. Boor vervolgens op het diepste punt van de bocht een gat (diameter 4 mm) zodat het condens hier kan weglopen.

Werkwijze droge lucht

1. Uitsluitend ASE 200/300: de afvoer voor droge lucht bevindt zich aan de achterzijde. De aansluitplaat kan afhankelijk van het type slang (ASE 200: 2 x DN 50 mm of 1 x DN 80 mm

ASE 300: 2 x DN 50 mm of 1 x DN 100 mm) worden gedraaid.

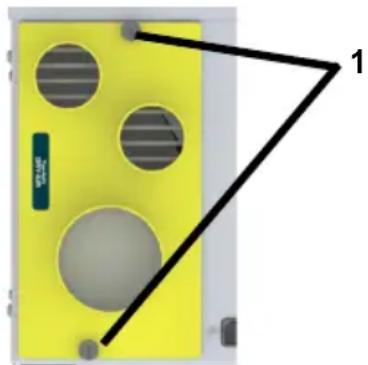

Draai hiertoe de schroeven (1) los en lijn de gewenste opening zo uit dat deze zich voor het rooster bevindt. Maak de aansluitplaat vast met de schroeven.

1. Sluit zo nodig de slang aan op de afvoer voor droge lucht en zet deze vast.

ASE 400: afvoer voor droge lucht aan de voorzijde (DN 100 mm).

1. Leg het uiteinde van de slang naar de plaats van inbedrijfstelling.

Elektrische aansluiting

Werkwijze

1. Controleer of de netspanning overeenkomt met de voedingsspanning in de technische gegevens.
2. Bescherm de contactdoos en het voedingsnet voldoende.
3. In vochtige ruimtes en/of op bouw-terreinen moet een aar-dlekschakelaar worden geïn-stalleerd.
4. Controleer of de netstekker geschikt is voor de contactdoos van het gebouw.
5. Controleer of de gebruikte contactdoos geaard is.
6. Steek de netstekker in de contactdoos.

11 Bediening

WAARSCHUWING! Negatieve effecten door onderdruk.

Zorg ervoor dat er geen deeltjes, rook of gas en soortgelijke kunnen worden aangezogen.
- Controleer of de ontstane onderdruk geen negatieve effecten heeft op de veiligheid of op het apparaat.

VOORZICHTIG! Brandwonden door hete regeneratielucht.

Grijp niet in de regeneratielucht.
- Controleer of een slang/luchtkanaal aan de afvoer voor regeneratielucht is bevestigd.

ASE 200/300: ruimte ontvochtigen

OPGELET! Beschadiging van het apparaat!

Bij gebruik van het apparaat in combinatie met een zijkanaalcompressor/een geluiddemper: zet de hygrostaat altijd in de stand "I".

OPMERKING: de ASE 200 moet rechtop staan en mag niet overhellen, omdat het apparaat anders niet foutloos functioneert.

Werkwijze

1. Zorg ervoor dat de regeneratielucht via een slang uit de ruimte wordt geleid.
2. Zet de aan-/uit-knop op "I".
3. Draai de hygrostaat van "0" naar "I". Stel de gewenste vochtigheid in (bijv. 20%) op de hygrostaat. Het apparaat start alleen als de actuele luchtvochtigheid hoger is dan de gewenste luchtvochtigheid.

Het apparaat treedt in werking. De adsorptiedroger werkt tot de gewenste luchtvochtigheid is bereikt; dan stopt het apparaat. Als de hygrostaat op "I" staat, draai de adsorptiedroger in continubedrijf.

ASE 400: ruimte ventileren

Hieronder wordt de werkwijze beschreven zonder externe besturing. Indien een externe besturing is aangesloten, kan de ASE 400 via deze besturing worden ingesteld en bediend. Zet de knop aan/uit/extern hiertoe op en volg de bedieningshandleiding van de besturing.

Werkwijze

1. Zet de knop ventilator continubedrijf

De ASE 400 start de ventilator in continubedrijf zonder ontvochtiging.

ASE 400: Ruimte ontvochtigen

Werkwijze

1. Zorg ervoor dat de regeneratielucht via een slang uit de ruimte wordt geleid.
2. Zet de knop aan/uit/extern op
3. Zet de knop ventilator continubedrijf op

Het apparaat treedt in werking. De adsorptiedroger loopt nu in continubedrijf.

Uitschakelen

Werkwijze

1. Zet de aan-/uit-knop op "0" of de knop aan/uit/extern op
2. ASE 400: zet de knop ventilator continubedrijf op

12 Onderhoud en verzorging

Reinig het apparaat met perslucht uitsluitend in een open omgeving.
Draag een beschermend masker en een veiligheidsbril.

OPGELET! Materiële schade!

Poetsmiddelen kunnen oppervlakken beschadigen. Gebruik uitsluitend milde reinigingsmiddelen.

Gebruik uitsluitend originele reserveonderdelen.

Reiniging en inspectie

Werkwijze

1. Schakel de adsorptiedroger uit.
2. Trek de netstekker uit de contactdoos.
3. Draai de sluiting (1) op de afdekking van de luchtfilter los.

ASE 200/300:

AERIAL 1

ASE 400:

1. Verwijder de afdekking.
2. Verwijder de luchtfilter en reinig (bijv. met een stofzuiger) of vervang deze.
3. Controleer de slangen/luchtkana- len.
4. Plaats de gereinigde filter of een nieuwe filter. Gebruik uitsluitend originele filters.
5. Plaats de afdekking terug en zet vast met de sluiting (1).

6. Sluit de netkabel aan.

7. Schakel de adsorptiedroger zo nodig in.

Reserveonderdelen en klantenservice

Bij vragen over de adsorptiedroger of indien reserveonderdelen nodig zijn, kunt u contact opnemen met een officiële distributeur of met AERIAL-service.

13 Probleemoplossing

Bij storingen moet u de volgende pun- ten te controleren. Neem zo nodig contact op met AERIAL-service.

Reparaties of onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.
Schakel de adsorptiedroger bij functionele storingen uit en beveilig het apparaat tegen herinschakeling.
Wacht na het uitschakelen minstens 15 seconden, zodat de rotor kan uitlopen.
Laat hete onderdelen voldoende afkoelen voordat u hieraan werkzaamheden uitvoert.

VOORZICHTIG! Geïrriteerde slijmvliezen!

De rotor heeft een metaalsilicate coating, waarvan de stofdeeltjes irritatie van de slijmvliezen kunnen veroorzaken.

• Draag een beschermend masker en een veiligheidsbril.
  Raadpleeg evt. de aanwijzingen voor de veilige omgang uit het veiligheidsgegevensblad en de bedieningshandleiding.

Storingen

Probleem	Mogelijke oorzaak	Oplossing
De adsorptiedroger levert een slechte en/of geen ontvochti-gingsprestatie.	De luchtfilter is vervuild. Het apparaat krijgt onvol-doende lucht. Vervuilde fil-ters kunnen het apparaat op den duur beschadigen.	Reinig de filter of vervang deze indien nodig.
	De toevoer voor proces-lucht is geblokkeerd.	Controleer de toevoer voor proceslucht; ver-wijder evt. blokkerende voorwerpen.
De adsorptiedroger is buiten bedrijf ge-steld/er zijn geen ven-tilatiegeluiden te ho-ren, er is geen luchtstroom bij de af-voer voor droge lucht voelbaar of de rege-neratielucht heeft de-zelfde temperatuur als de droge lucht.	De adsorptiedroger is uit-geschakeld.	Schakel de luchtontvoch-tiger in.
	De adsorptiedroger wordt niet van stroom voorzien.	Controleer de stroom-voorziening.
	ASE 200/300: de ge-wenste luchtvochtigheid is bereikt.	De adsorptiedroger scha-kelt zich na het over-schrijden van de inge-stelde vochtigheid auto-matisch weer in.
	Apparaat defect.	Neem contact op met de fabrikant.

14 Buitenbedrijfstelling, opslag en verwerking

Buitenbedrijfstelling

Werkwijze

1. Schakel de adsorptiedroger uit.
2. Trek de netstekker uit de contactdoos.
3. Dek de adsorptiedroger af met een doek ter bescherming tegen stof.

Opslag

VOORZICHTIG! Letsel!

→ Stapel niet meer dan twee adsorptiedrogers op elkaar.
- Beveilig de adsorptiedroger tegen kantelen.

Werkwijze

1. Sla de adsorptiedroger op bij een temperatuur tussen -10 °C en +40 °C.

Verwerking

OPGELET! Gevaar door materiaal en stoffen

Sorteer materialen naar type en overeenkomstig de plaatselijke recyclingsvoorschriften.
Neem voor het verwijderen van grondstoffen en hulpstoffen de

plaatselijke voorschriften en informatie in de veiligheidsgegevensbladen in acht.

Gooi de adsorptiedroger niet weg bij het huishoudelijk afval, maar overeenkomstig de wettelijke bepalingen.

15 EG-conformiteitsverklaring

EG-conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG bijlage II 1.A

Functionele beschrijving: de adsorptiedrogers zijn bestemd voor het ontvochtigen van lucht bij atmosferische druk in binnenruimtes.

Er wordt uitdrukkelijk verklaard dat het product voldoet aan de relevante bepalingen van de volgende richtlijnen:

• 2006/42/EG Machinerichtlijn
• 2014/ 30/ EU Richtlijn inzake elektromagnetische compatibiliteit (EMC)

De volgende geharmoniseerde normen zijn toegepast:

• EN 60335-2-40:2003
• EN 60335-1:2012
• EN 60204-1:2018
• EN ISO 12100:2010
• EN ISO 13857:2008
• EN ISO 14120:2015

De gevolmachtigde voor het samenstellen van de technische documentatie:
