Hydra Pro 6 - Routeur LINKSYS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Hydra Pro 6 LINKSYS au format PDF.
| Type de produit | Routeur Wi-Fi 6 Mesh double bande (AX5400) |
| Marque | Linksys |
| Modèle | Hydra Pro 6 (MR5500) |
| Dimensions (L x l x H) | 215 mm x 155 mm x 56 mm |
| Poids | 574 g |
| Alimentation | 12 V, 2 A |
| Connectivité | Wi-Fi 6 (802.11ax) double bande 2,4 GHz et 5 GHz |
| Débit maximal | AX5400 (jusqu'à 5 400 Mbit/s) |
| Ports Ethernet | 4 ports LAN Gigabit (10/100/1000) + 1 port WAN Gigabit |
| Port USB | 1 port USB 3.0 |
| Antennes | 2 externes non amovibles + 1 interne |
| Sécurité sans fil | WPA2/WPA3 personnel mixte, cryptage jusqu'à 128 bits |
| Contrôle parental | Oui, via application Linksys |
| Accès invité | Oui, avec mot de passe dédié |
| Priorisation des appareils | Jusqu'à 3 appareils prioritaires |
| Test de vitesse intégré | Oui, dans l'application |
| Stockage externe | Partage via port USB (FAT, NTFS, HFS+) |
| Fonction maillage (Mesh) | Oui, compatible Wi-Fi Mesh Multiroom |
| Voyant lumineux | Un voyant multicolore sur le dessus |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de fonctionnement | 10 % à 80 % HR sans condensation |
| Certifications | FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax) |
| Contenu de la boîte | Routeur, adaptateur secteur, câble Ethernet, guide d'installation |
FOIRE AUX QUESTIONS - Hydra Pro 6 LINKSYS
Questions des utilisateurs sur Hydra Pro 6 LINKSYS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice Hydra Pro 6 - LINKSYS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Hydra Pro 6 de la marque LINKSYS.
MODE D'EMPLOI Hydra Pro 6 LINKSYS
Routeur Wi-Fi 6 Mesh
double bande
Série MR5500
Table des matières
Présentation du produit 3
Help (Aide) 5
Où trouver une aide supplémentaire 5
Installation 6
Ce dont vous aurez besoin 6
Paramètres du système Wi-Fi Multiroom Linksys 8
Linksys App 8
Navigation Menu (Menu de navigation) 9
Dashboard (Tableau de bord) 10
Périmètres 11
Pour afficher ou modifier les informations relatives aux appareils connectés 12
Contrôle parental 13
Paramètres Wi-Fi 14
Advanced Wi-Fi Settings (Paramètres Wi-Fi avancés) 15
Connexion d'un appareil à l'aide de la fonction WPS 16
Gestion de la priorité 18
Notifications 19
Administration du réseau / routeur 20
Paramètres des ports 23
Filtres MAC Wi-Fi 24
Stockage externe 25
Speed Check (Test de vitesse) 26
My Account (Mon compte) 27
Feedback (Commentaires) 28
Help (Aide) 29
Connexion directe à votre routeur 30
Mot de passe du routeur 31
Comment réinitialiser le routeur aux paramètres d'usine 32
Comment fixer votre routeur sur un mur 32
Linksys MR5500 33
Conditions environnementales 33

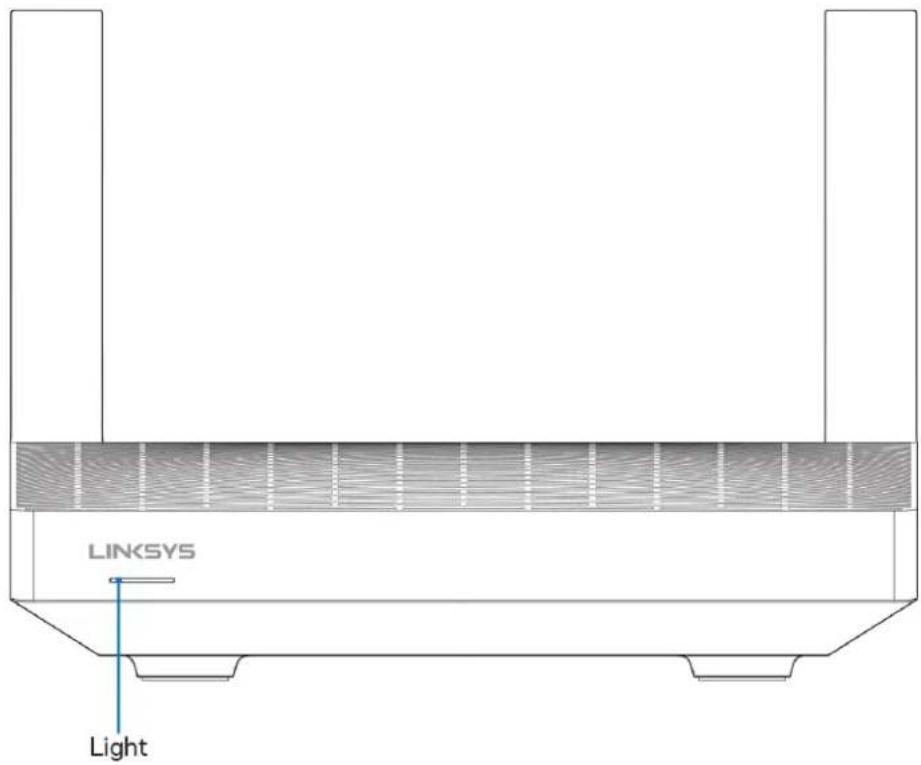

Présentation du produit
| Comportement duvoyant | Statut |
| Bleu (clignotant) | Démarriage / Jumelage WPSAttendez la fin du démarriage du routeur ou la fin du jumelage WPS. |
| Violet | Routeur prét pour la configurationOuvrez l'appli Linksys App pour terminer la configuration. |
| Violet (clignotant) | En cours de configurationSuivez les instructions affichées sur l'appli. |
| Bleu | Routeur connecté à Internet ; jumelage WPS réussiLe routeur est en ligne. Tout fonctionne correctement. |
| Rouge | Aucune connexion InternetHors ligne. Contactez votre FAI pour vous assurer qu'il ne s'agit pas d'une interruption de service. |
| Rouge (clignotant) | DéconnectéBorne secondaire : trop éloignée d'une borne opérationnelleBorne principale : débranchée du modem |
| Jaune | Signal faible (bornes secondaires seulement) |
| Jaune (clignotant) | Échec du jumelage WPS |

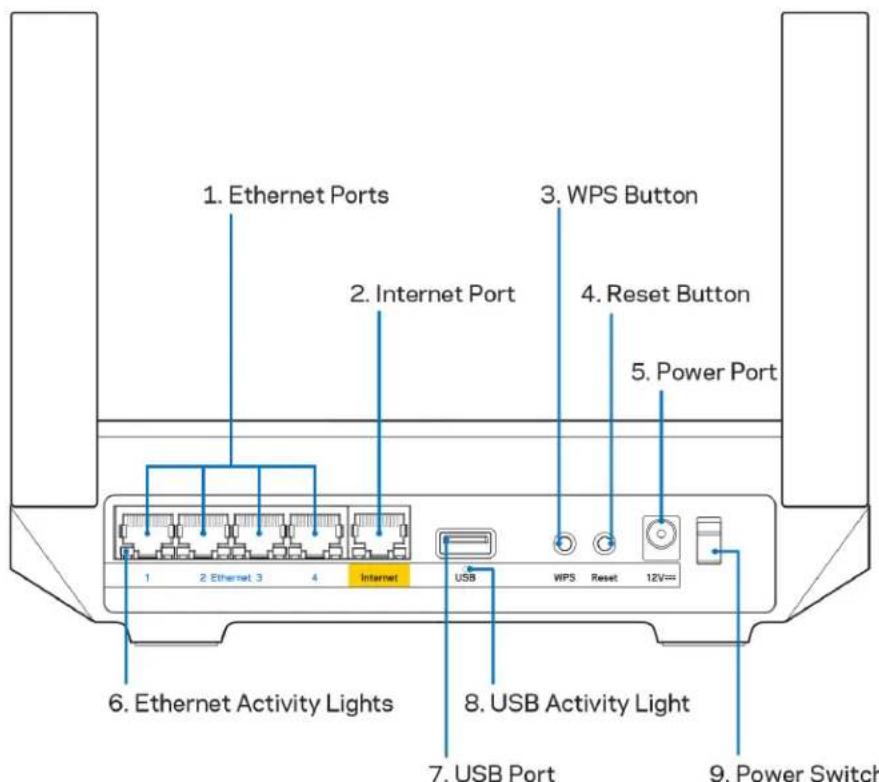

Ports Ethernet (1) : utilisez des câbles Ethernet pour brancher des périphériques filaires de votre réseau sur ces ports Gigabit (10/100/1000) bleus.
Remarque : Pour des performances optimales, utilisez des câbles de catégorie CAT5e (ou supérieure) sur les ports Ethernet.
Port Internet (2) : utilisez un câble Ethernet pour brancher un modem Internet à haut débit de type fibre optique ou câble / DSL sur ce port Gigabit (10/100/1000) jaune. Si ce routeur fait office de borne secondaire au sein d'un système Wi-Fi Mesh, vous pouvez utiliser ce port afin de créer une connexion filaire à une autre borne.
Remarque : Pour des performances optimales, branchez un câble de catégorie CAT5e (ou catégorie supérieure) sur le port Internet.
Bouton Wi-Fi Protected SetupTM(3) : appuyez sur ce bouton pour connecter les périphériques réseau compatibles WPS.
Bouton de réinitialisation (4) : pour réinitialiser votre routeur aux paramètres d'usine, maintenez ce bouton enfoncé jusqu'à ce que la lumière rouge sur le dessus du routeur clignote. Ne lâchez pas ce bouton tant que le voyant ne s'est pas complètement éteint avant de se rallumer en rouge vif.
Port d'alimentation (5) : branchez sur ce port l'adaptateur secteur fourni avec le routeur.
Voyants d'activité Ethernet (6) : ces voyants indiquent le transfert de données via câble Ethernet.
Ports USB 3.0 (7): branchez les clés USB ou autres périphériques USB pour les partager sur le réseau ou les connecter à Internet.
Voyants d'activité Ethernet (8) : ces voyants indiquent le transfert de données via connexion USB.
Bouton d'alimentation (9) : appuyez sur I pour allumer (on) le routeur.
Où trouver une aide supplémentaire
- Linksys.com/support/MR5500 L'aide en ligne est disponible sur l'appli Linksys App (ouvrez l'appli et sélectionnez le menu Help [Aide] dans le menu de navigation principal).
Remarque : Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://supportlinksys.com/en-us/license. Veuillez contacter http://supportlinksys.com/fr-eu/gplcodecenter pour toute question ou toute demande de code source GPL.
Installation
IMPORTANT: Vo rour MR500 p t e config en t que bne prinie ou secaine au sein d'un système WiFi Mesh Multiroom. Une borne principale doit et connectee a your modem ou modem-routeur a laide d'un cable Ethernet. Il est possible de connecter des bornes secondaires sans fil ou a laide de cables Ethernet.
Si vous ajoutez le routeur (en tant que borne principale) à un système Wi-Fi Velop Mesh Multiroom existant, réinitialisez les paramètres par défaut de toutes vos bornes et ajoutez-les après avoir configuré le routeur Série MR5500.
Téléchargez l'appli Linksys App. Pour installer et configurer votre routeur, l'application est indispensable.
Vous la trouvez sur la plateforme de téléchargement d'applications de votre smartphone sous le nom de Linksys App. Recherchez l'icône :
Ce dont vous aurez besoin
Installez l'application, ouvrez-la et suivez les instructions.
Remarque : L'appli est compatible avec iOS 11.4 (et versions ultérieures) et Android 6.0 (et versions ultérieures).
Pendant l'installation, vous devrez créer un compte Linksys Smart Wi-Fi pour être en mesure de consulter ou modifier à distance les paramètres de configuration de votre routeur via l'appli, et ce, où que vous soyez du moment que vous avez accès à une connexion Internet.
Voici ce que vous pouvez faire avec Linksys Smart Wi-Fi et l'application Linksys App :
- Modifier le nom et le mot de passe de votre réseau Wi-Fi
- Configurer un accès Invité
- Connecter des appareils à votre réseau Wi-Fi en utilisant la fonction WPS
- Bloquer l'accès à Internet grâce à la fonction de contrôle parental
- Tester la vitesse de votre connexion Internet
Remarque : Vous recevez un e-mail contenant un lien de vérification. En restant connecté à votre réseau domestique, cliquez sur le lien inclus dans l'e-mail pour connecter le routeur à votre compte.
Mis à part le branchement du cordon d'alimentation et du câble Ethernet, l'appli se charge de tout pendant le processus d'installation. Une fois connecté, utilisez l'appli pour personnaliser votre Wi-Fi en lui donnant un nom et un mot de passe. Vous pouvez aussi donner un nom à votre routeur et à chacune des bornes de votre système en vous basant sur la pièce dans laquelle le routeur et la borne en question se trouvent.
Si vous souhaitez associer des bornes secondaires afin de créer un système de réseau Wi-Fi Mesh Multiroom, vous pouvez les configurer n'importe où dans le rayon de portée d'une borne en fonctionnement. Seule la borne principale doit être branchée au modem ou modem-routeur. Pas d'inquiétude, l'appli vous aidera à partager l'emplacement idéal pour chacune de vos bornes d'accès.
Imprimez cette page, puis notez les paramètres de votre réseau Wi-Fi et de votre compte Linksys Smart Wi-Fi dans le tableau ci-dessous. Conservez toutes ces données en lieu sûr.
| Nom du réseau Wi-Fi | |
| Mot de passer du réseau Wi-Fi | |
| Mot de passer du routeur | |
| Nom du réseau invite | |
| Mot de passer du réseau invite | |
| Identifant (adresse e-mail) de Linksys App | |
| Mot de passer de Linksys App |
Vous pouvez également utiliser votre adresse e-mail et votre mot de passe pour vous connecter à LinksysSmartWiFi.com. Il est possible d'afficher ou de gérer votre connexion Wi-Fi dans un navigateur Internet.
Paramètres du système wi-fi multiroom linksys
Grâce à l'application Linksys, vous pouvez afficher ou modifier les paramètres du système Wi-Fi, notamment la sécurité et le contrôle parental. Vous pouvez accéder aux paramètres partout dans le monde avec une connexion Internet. L'accès à votre système est possible directement à partir de votre réseau domestique, même si vous ne disposez pas d'une connexion Internet.

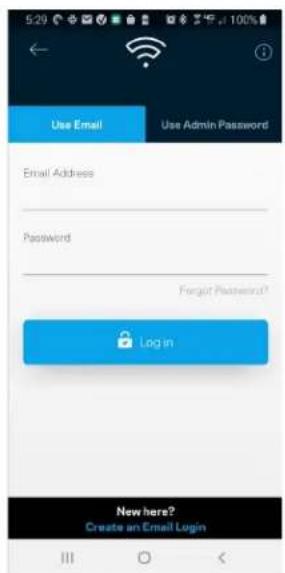

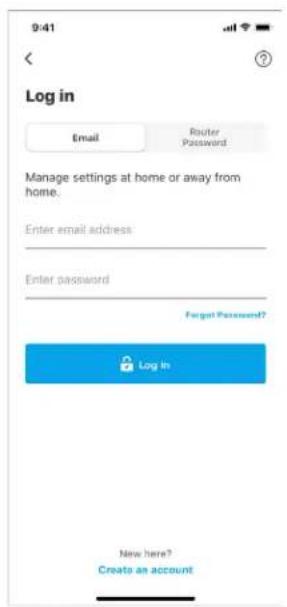

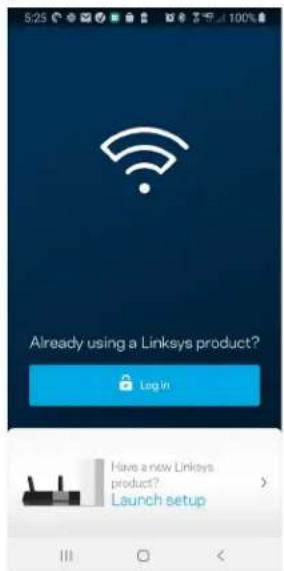

- Ouvrez Linksys App, touchez Log in (Connexion). iPhone
Android
- Saisissez l'adresse e-mail que vous avez utilisée lors de la création de votre compte Linksys Smart Wi-Fi.
- Saisissez le mot de passe de votre compte Linksys Smart Wi-Fi.
- Appuyez sur Log in (Connexion).

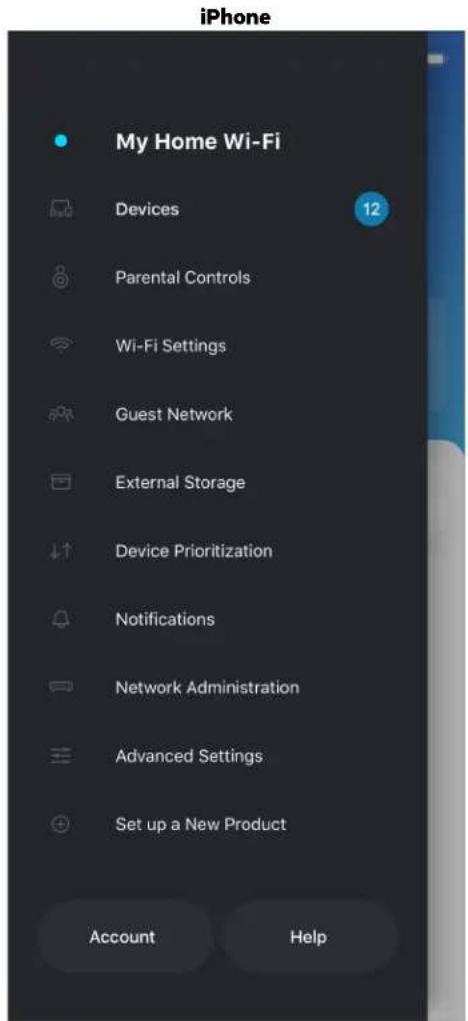

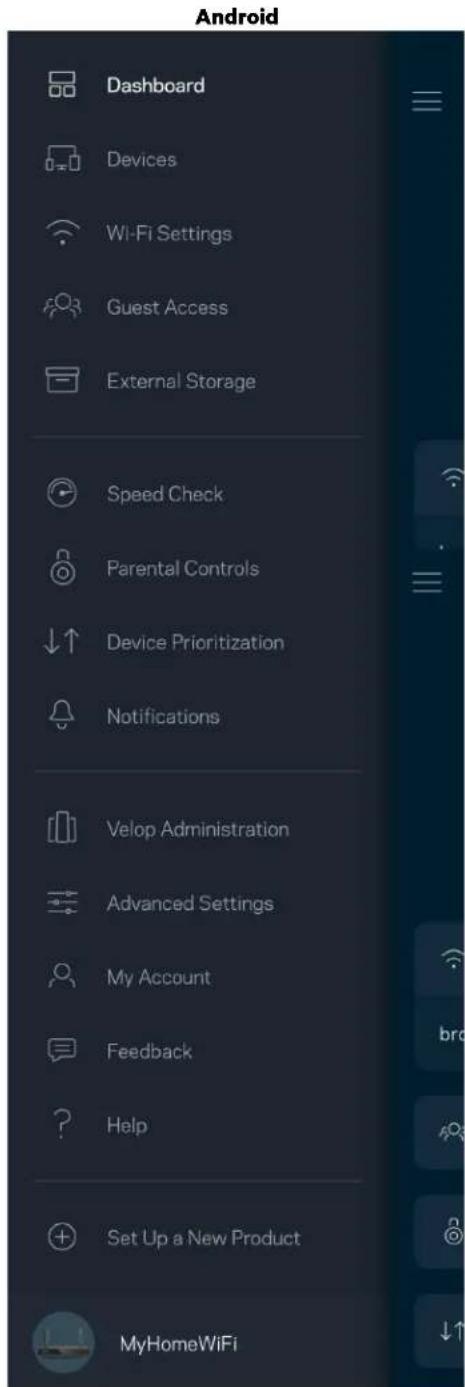

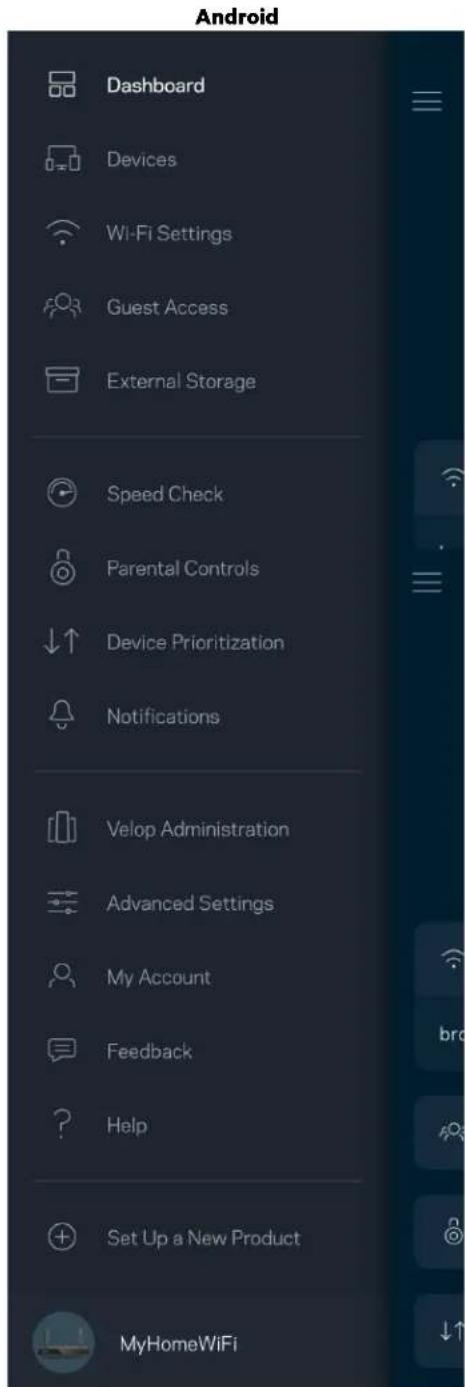

Menu de navigation
Touchez l'icône du menu pour naviguer dans l'appli.

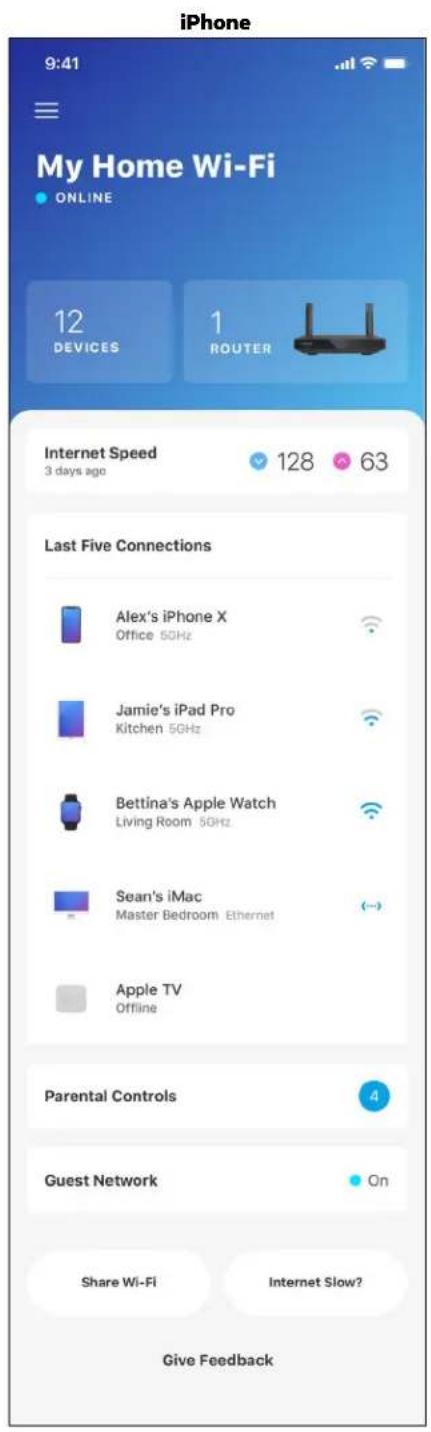

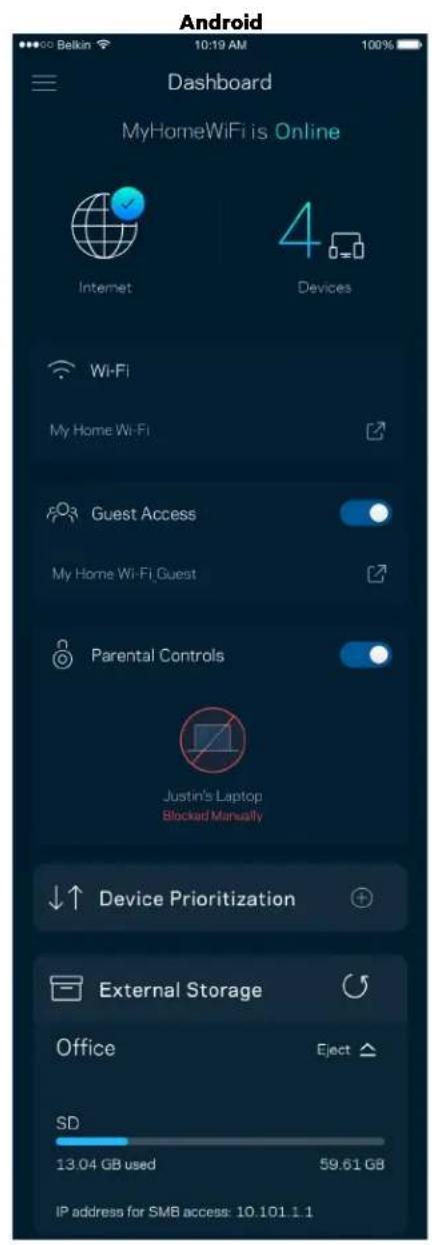

Dashboard (tableau de bord)
Le Dashboard (Tableau de bord) est une vue d'ensemble de votre Wi-Fi. Vous pouvez ainsi voir le nombre d'appareils connectés à votre système. Le tableau de bord vous permet de partager votre mot de passe Wi-Fi et d'activer l'accès Invité. Le tableau de bord vous permet aussi de voir les appareils mobiles qui sont contrôlés par la fonction de contrôle parental ou encore les appareils qui sont prioritaires sur la bande passante.
Ce menu vous permet de voir et de modifier toutes les informations relatives aux appareils connectés à votre réseau Wi-Fi. Vous pouvez ainsi voir quels sont les périphériques connectés à votre réseau principal / réseau Invité, ou afficher des informations pour chacun d'eux.

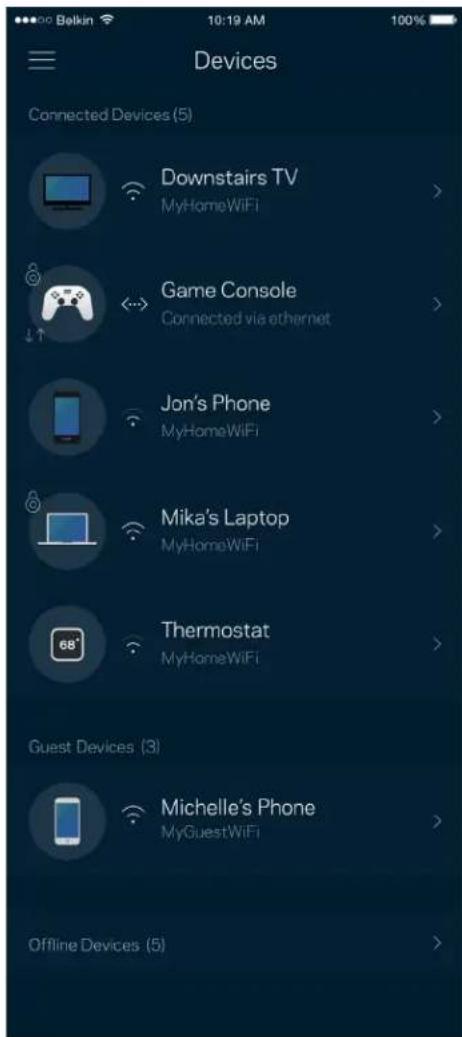

Pour afficher ou modifier les informations relatives aux appareils connectés
À partir de l'écran Devices (Péripériques), vous pouvez modifier le nom des périphériques ainsi que leur icône. Vous pouvez aussi donner la priorité à certains appareils, configurer les paramètres de contrôle parental et consulter les détails relatifs à votre réseau Wi-Fi. Pour afficher ces détails, touchez le nom du périphérique de votre choix.

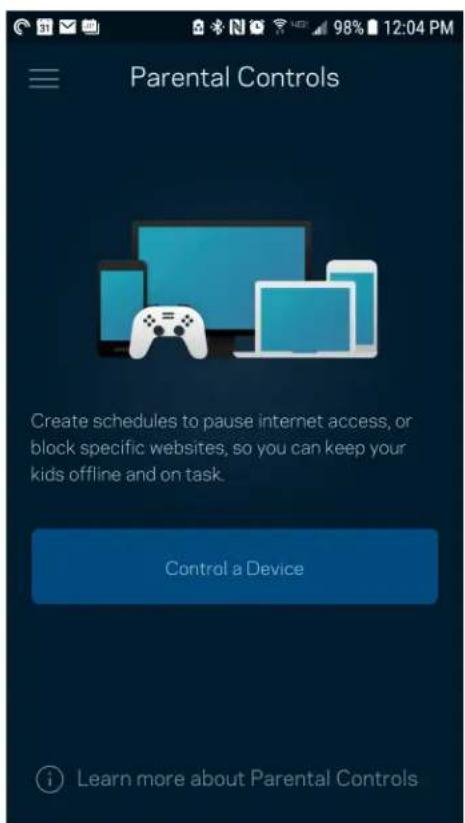

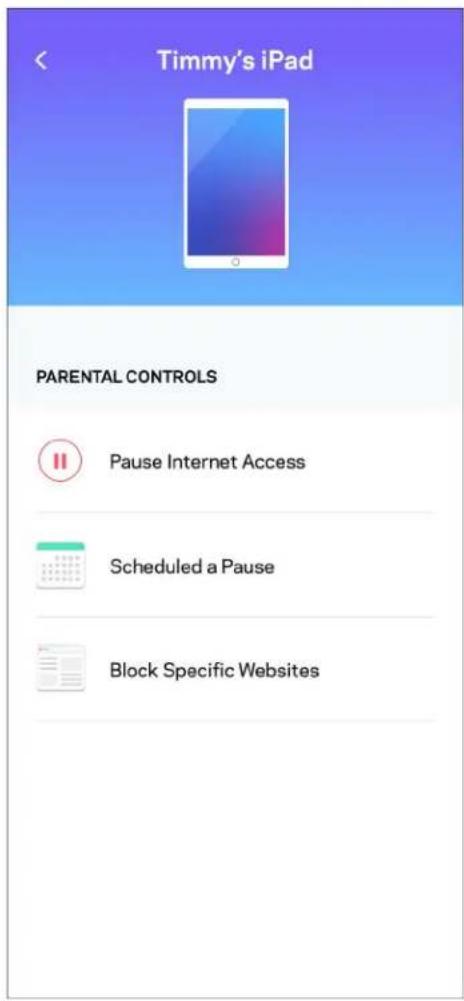

Contrôle parental
La fonction Parental Controls (Contrôle parental) vous permet de contrôler votre réseau Wi-Fi lorsque vos enfants sont connectés à Internet. Vous pouvez mettre en pause l'accès à Internet de certains appareils, voir même bloquer des sites Web spécifiques.

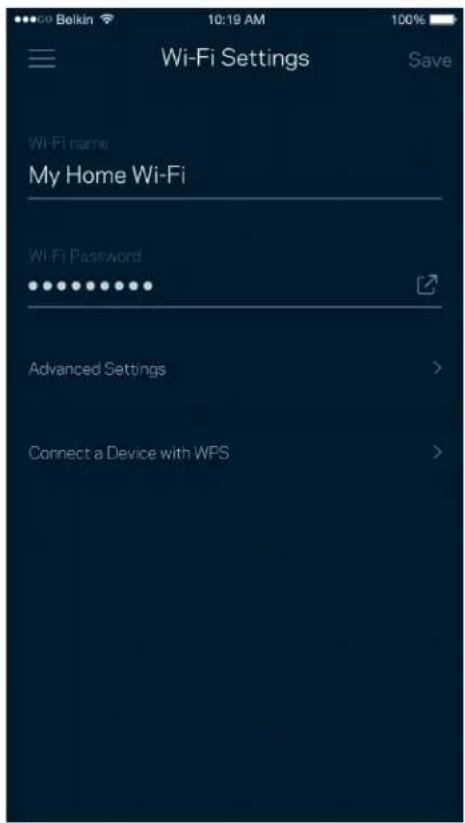

Vous pouvez modifier le nom et le mot de passe de votre réseau Wi-Fi. Vous pouvez aussi connecter des périphériques en utilisant la fonction Wi-Fi Protected SetupTM.

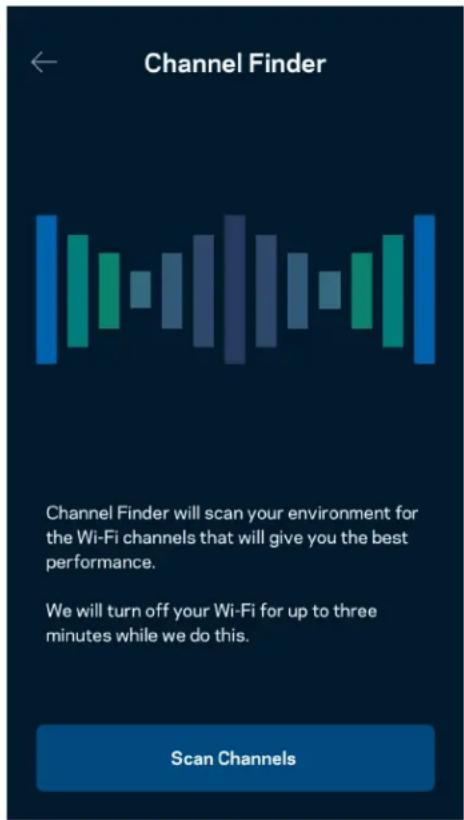

Seuls les utilisateurs avancés peuvent modifier le type de sécurité configuré par défaut ainsi que le mode Wi-Fi. Ne changez pas ces paramètres si vous êtes novice en matière de réseau Wi-Fi. La fonction Channel Finder (Détecleur de canal) scanne votre réseau Wi-Fi à la recherche des canaux les moins chargés afin de garantir la meilleure performance pour votre système. Si vous utilisez plusieurs bornes, la fonction de recherche de canal trouvera le meilleur canal disponible pour chacune d'entre elles.

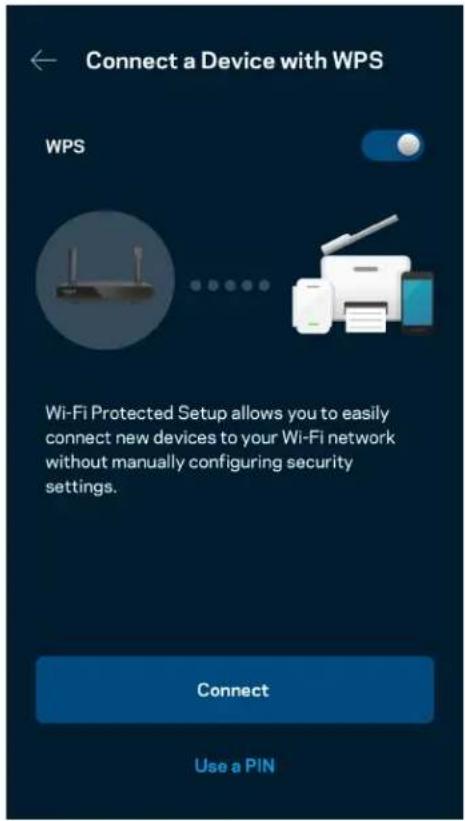

Connexion d'un appareil à l'aide de la fonction WPS
La fonction Wi-Fi Protected Setup vous permet de connecter facilement de nouveaux appareils sans fil à votre réseau Wi-Fi, et ce, sans configurer manuellement les paramètres de sécurité.

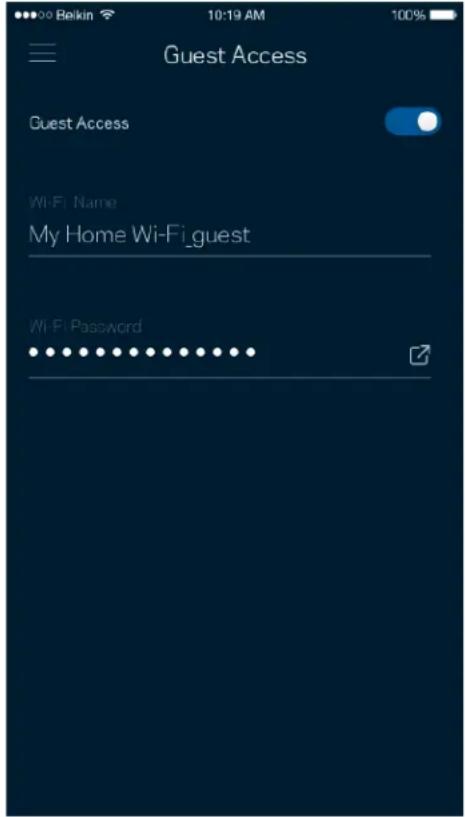

Grâce à la fonction Guest Access (Accès Invite), vous pouvez fournir à vos invités un accès à Internet tout en restreignant l'accès aux appareils connectés à votre réseau Wi-Fi. Il vous suffit pour cela d'envoyer un texto ou un e-mail avec le mot de passe du réseau Invite.

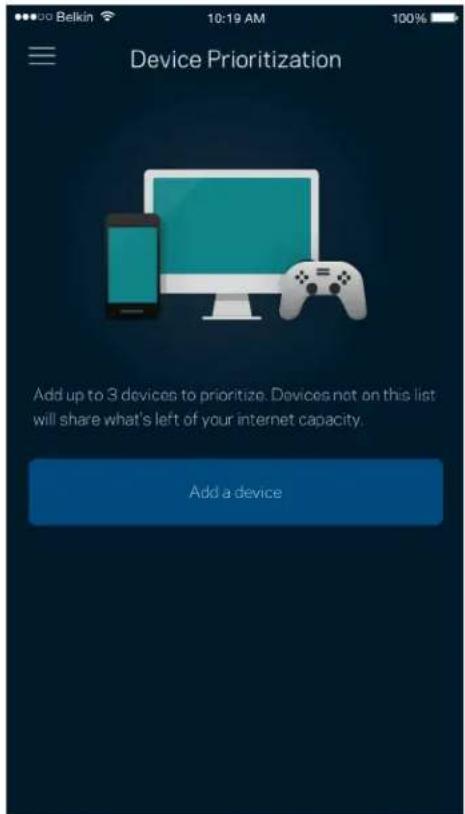

Vous pouvez choisir jusqu'à trois appareils pour leur donner la priorité sur la bande passante. Une fois connectés, ces appareils (filaires et sans fil) bénéficieront tous d'un accès optimal. Le routeur effectue un test de vitesse pour déterminer la meilleure distribution du signal sans fil à vos appareils priorisés. Les appareils non prioritaires se partageront la capacité restante de la bande passante.
Notifications
Si vous possédez plusieurs bornes d'accès, l'application peut vous alerter lorsque les bornes secondaires de votre système sont hors ligne. Les bornes secondaires sont toutes les bornes qui ne sont pas connectées à votre modem. Pour cela, il vous suffit d'activer les notifications dans les paramètres de votre appareil mobile.

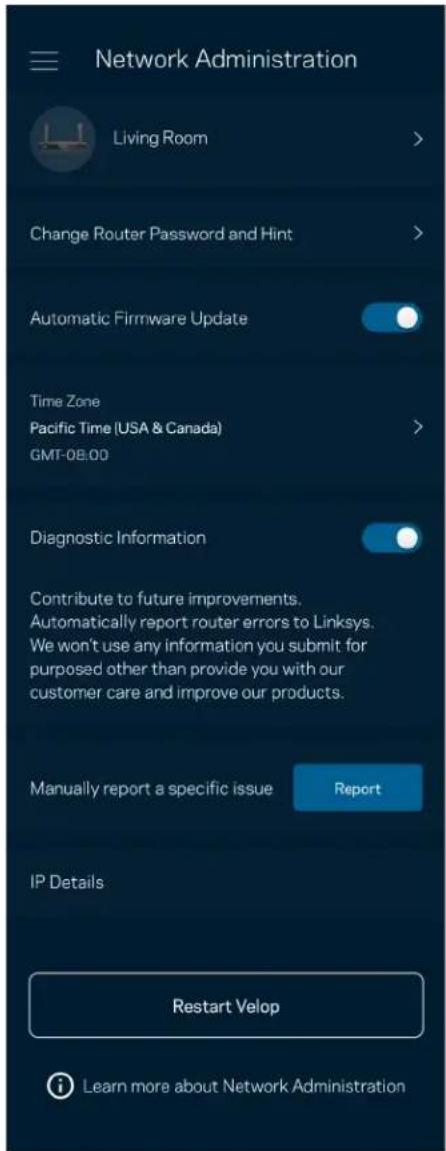

Utilisez l'écran Network Administration (Administration du réseau) pour modifier le mot de passe du routeur et l'indice associé, ainsi que pour consulter toutes les informations (numéro de modèle, numéro de série et détails IP) relatives à votre routeur.
Activez l'option permettant d'envoyer automatiquement des rapports de plantation à Linksys. Nous pourrons ainsi améliorer votre expérience Wi-Fi. Vous pouvez aussi soumettre un rapport manuellement pour signaler tout problème technique à Linksys.
Les renseignements suivants seront envoyés avec votre décriptif :
| • Version de l'appli | • Type de connexion (Connexion Cloud : adresse e-mail associée. Connexion locale : « Router admin ») |
| • Modèle de votre(APpanéil) | • Type de connexion WAN (Wi-Fi ou Ethernet) |
| • Version de votre système d'exploitation | • Date (mois / jour / année, heures, fuseau hora) |

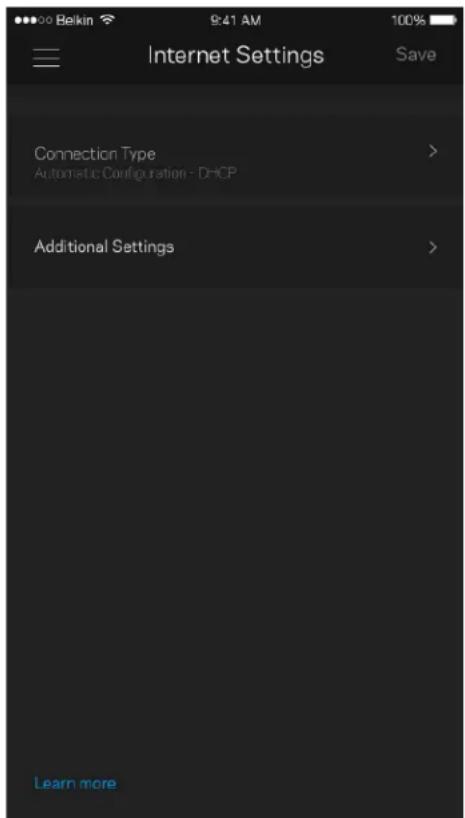

Paramètres de connexion Internet
Veuillez choisir la façon dont le routeur se connecte à Internet. Par défaut, la connexion se fait par Automatic Configuration - DHCP (Configuration automatique - DHCP). Les autres types de connexion dépendent de votre fournisseur d'accès à Internet ou de la façon dont vous utiliserez le routeur. Les utilisateurs avancés peuvent utiliser les paramètres avancés pour cloner les adresses MAC et configurer le MTU (Maximum Transmission Unit).

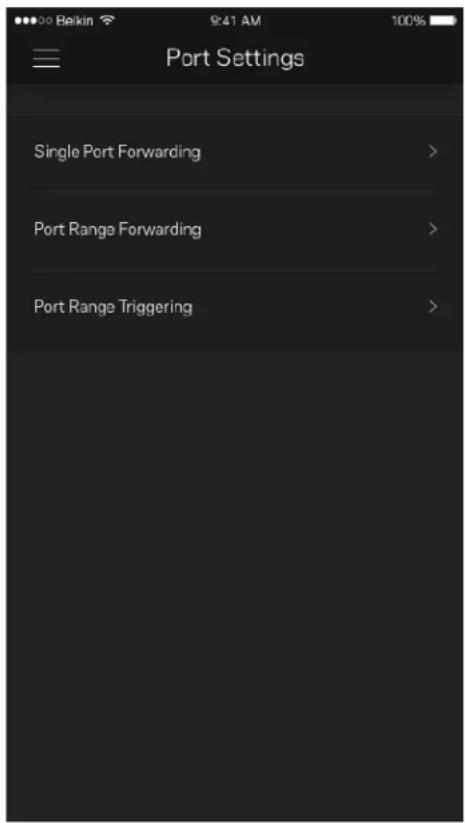

La fonction Port forwarding (Transfert de connexion), pour un seul, plusieurs ou une série de ports, consiste à rediriger le traffic arrivant sur un ou plusieurs ports spécifiques en provenance d'Internet vers un port ou un périphérique spécifique de votre réseau local. Lorsque la fonction Port Range Triggering (Déclenchement de connexion) est configurée, le routeur recherche certains numéros de ports spécifiques dans les données sortantes. L'adresse IP de l'ordinateur qui envoie les données correspondantes est enregistrée par le routeur. Ainsi, lorsque les données transitoient de nouveau par le routeur, elles sont renvoyées vers l'ordinateur approprié.
Chaque périphérique réseau possède une adresse MAC (Media Access Control) unique composée de 12 chiffres. Vous pouvez créer une liste d'adresses MAC et autoriser/refuser l'accès de ces périphériques à votre réseau Wi-Fi.

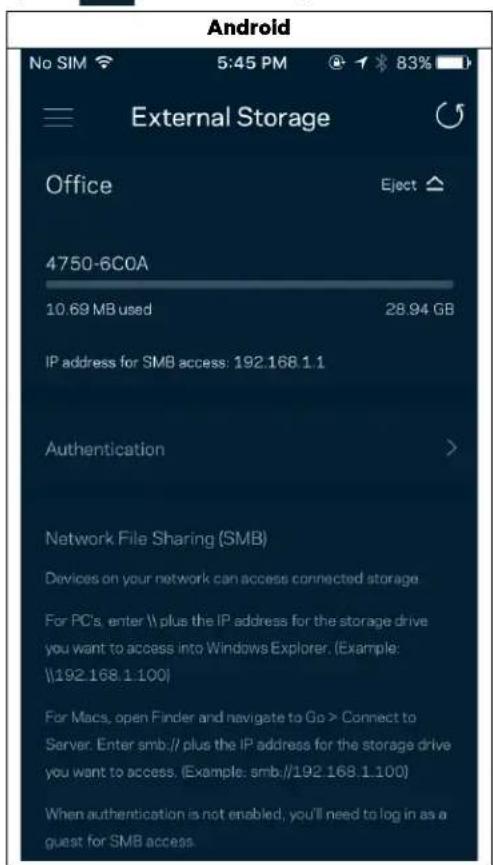

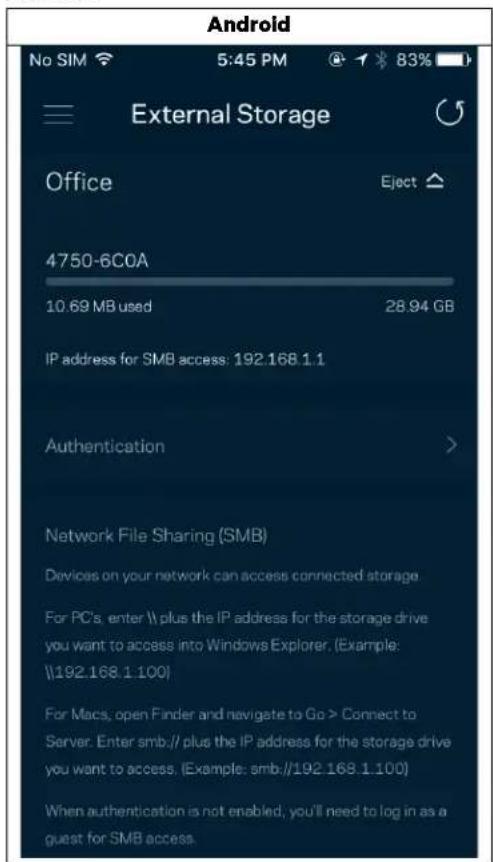

Stockage externe
Sur le Dashboard (Tableau de bord), trouvez la borne à laquelle le disque dur externe est connecté. Vérifiez l'espace libre restant et activez l'authentication en configurant un nom d'utilisateur et un mot de passe. (Seulement dans le cas où un disque externe est branché sur le port USB du routeur.) Pour éviter toute perte de données, assurez-vous de toucher le menu Éjecter et de retirer le disque externe.
Speed check (test de vitesse)
Lancez un test de vitesse pour vous assurer que vous recevez bien le débit Internet souscrit auprès de votre FAI. Le test de vitesse est également utile pour la fonctionnalité Device Prioritization (Priorisation des appareils). Les résultats obtenus permettent en effet de déterminer la façon dont le signal Wi-Fi est transmis sur chacun des appareils priorisés.
Le débit descendant (Download) mesure la rapidité à laquelle le contenu Internet est téléchargé vers le routeur. Le débit montant (Upload) mesure la rapidité à laquelle vous pouvez transférer du contenu vers Internet.
Remarque : Les vitesses de connexion Internet sont déterminées par une série de facteurs comprenant notamment le type d'abonnement Internet souscrit auprès d'un FAI, le trafic Internet local et mondial, ainsi que le nombre de périphériques partageant la connexion Internet de votre réseau domestique.

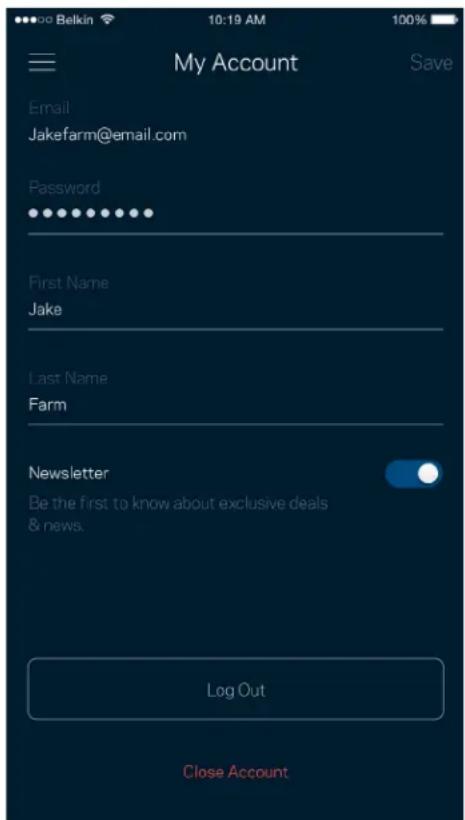

Vous pouvez modifier le mot de passe de votre appli Linksys App et activer l'option vous permettant de recevoir toute l'actualité et les offres Linksys. Uniquement disponible lorsque connecté à l'appli avec votre adresse e-mail.

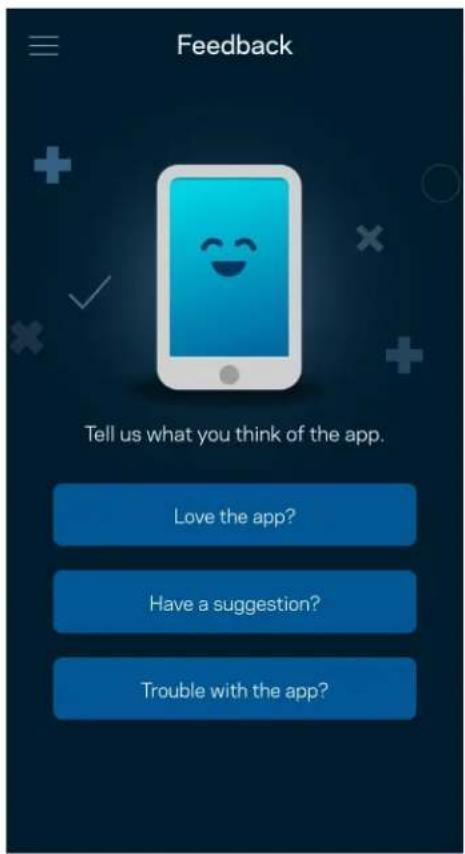

Feedback (commentaires)
N'hésitez pas à nous faire part de votre opinion. Évaluez l'appli sur la plateforme de téléchargement d'applications de votre smartphone. Envoyez-nous un commentaire ou des suggestions. Signalez-nous tout problème technique qui vous empêche de tirer parti de votre routeur.

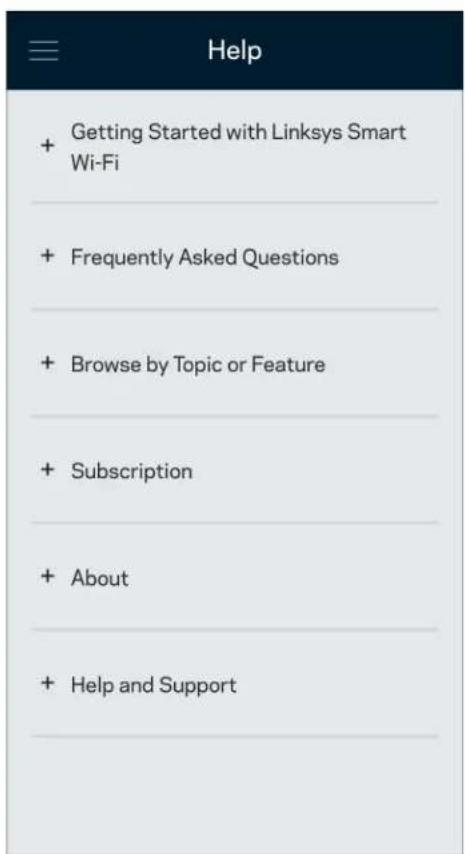

Vous rencontrez des soucis avec cette appli ? Vous avez besoin d'informations complémentaires au sujet d'une fonctionnalité donnée ? Touchez le menu Help (Aide) pour obtenir une explication spécifique.

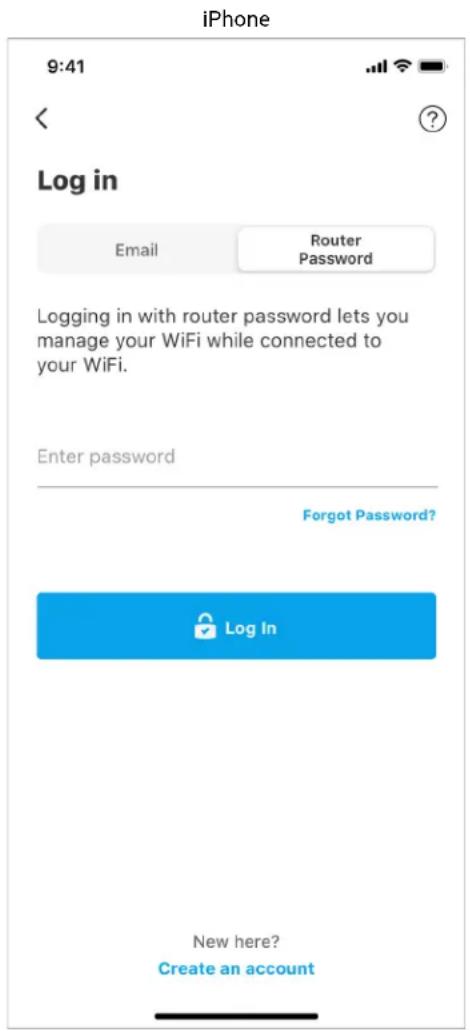

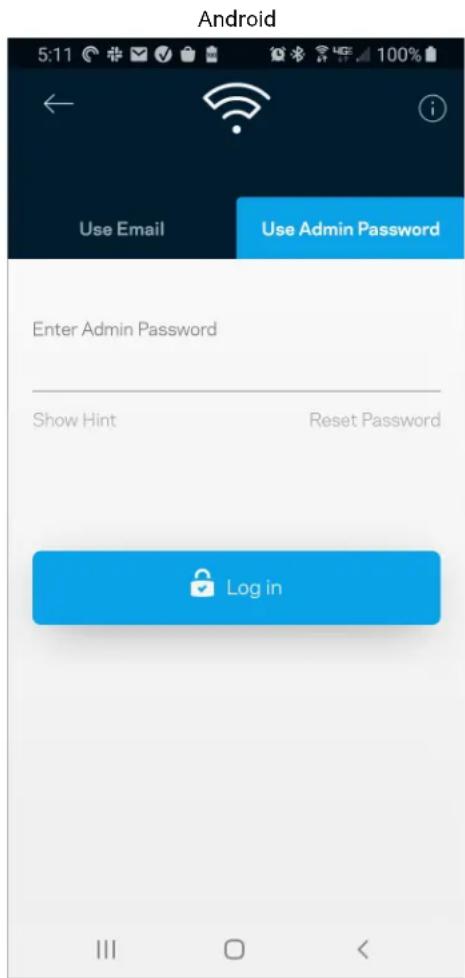

Connexion directe à votre routeur
Si vous n'êtes pas connecté à Internet, vous pouvez quand même accéder aux paramètres du routeur. Dans la liste des réseaux Wi-Fi de votre smartphone, sélectionnez le nom de votre réseau Wi-Fi. Ouvrez ensuite l'appli Linksys App et touchez le bouton Log in with Router Password (Connexion avec mot de passe du routeur) qui se trouve en bas de l'écran. Vous ne pourrez pas accéder à votre compte Linksys Smart Wi-Fi si vous êtes hors ligne.

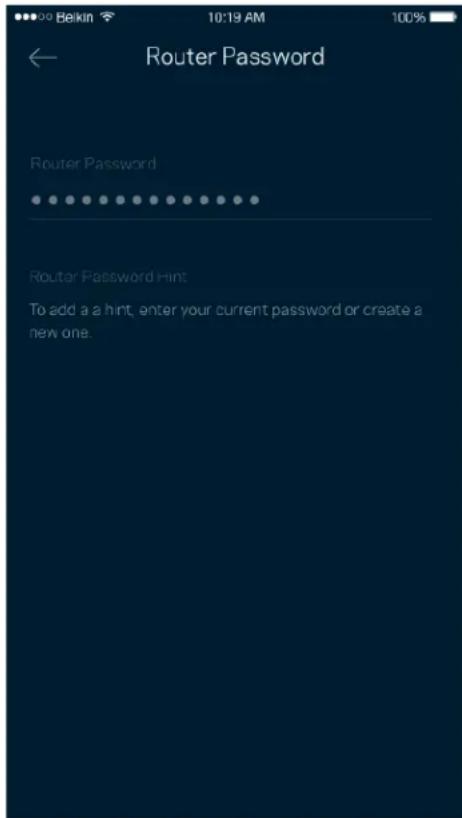

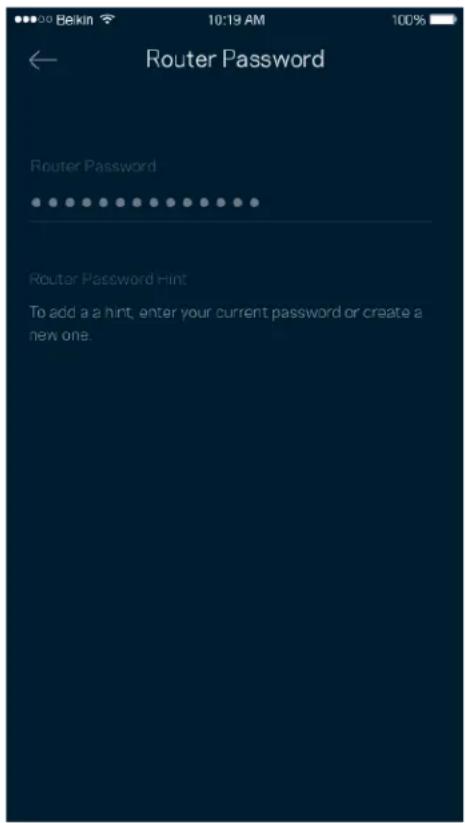

Mot de passe du routeur
Nous avons créé un mot de passe administrateur sécurisé au cours de la configuration. Si vous souhaitez le modifier, touchez le menu Network/Router Administration (Administration réseau / routeur), puis le menu
Modifier le mot de passe du routeur et l'indice.
Pour des questions de sécurité, un e-mail vous sera envoyé si jamais un inconnu change le mot de passe du routeur.

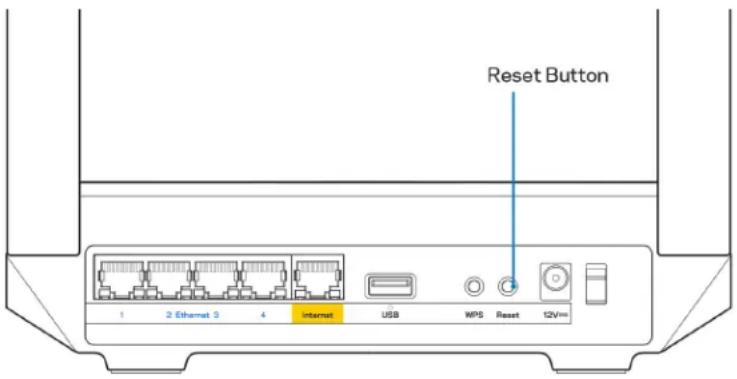

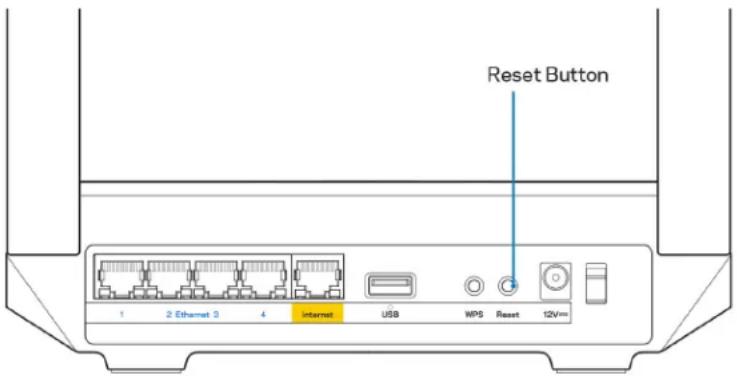

Comment réinitialiser le routeur aux paramètres d'usine
Vous ne devriez jamais réinitialiser votre routeur Série MR5500 aux paramètres d'usine. Ce processus est trop perturbant. Une réinitialisation aux paramètres d'usine remet votre routeur à l'état dans lequel il était lorsque vous l'avez sorti de sa boîte. Il est donc nécessaire de l'instructuer à nouveau. Tous les paramètres que vous avez personnalisés pendant et après l'installation (comme le nom de votre réseau Wi-Fi, les mots de passe, le type de sécurité) seront effacés. Et tous les appareils sans fil seront déconnectés du réseau Wi-Fi.
Réinitialisation aux paramètres d'usine :
Assurez-vous que le routeur est branché sur le secteur et allumé, puis maintenez enfoncé le bouton de réinitialisation (Reset) situé sur le panneau arrière. La lumière rouge sur le dessus du routeur clignote. Ne lâchez pas ce bouton tant que le voyant ne s'est pas complètement éteint avant de se rallumer en rouge vif.
Comment fixer votre routeur sur un mur
Votre MR5500 dispose de fentes sur son panneau inférieur pour un montage sur mur.
Utilisez des vis M3 (20 mm) pour fixer le routeur.
Linksys MR5500
| Nom du modele | Routeur Wi-Fi 6 Mesh double bande, AX5400 |
| Référence du modele | MR5500 |
| Vitesse des ports | 10/100/1000 Mbit/s (Gigabit Ethernet) |
| Fréquence radio | 2,4 GHz et 5 GHz |
| Nombre d'antennes | 2 antennes externes (non amovibles), 1 antennée interne |
| Ports | USB 3.0, Ethernet (1-4), Internet, alimentation |
| Boutons | Alimentation, Reset (Réinitialisation), WPS |
| Voyants | Panneau avant : un seulvoyant multicolore pour indiquer l'état de l'alimentation et du fonctionnement Panneau arrêté : USB, Ethernet (1-4), Internet |
| Fonctions de sécurité | WPA2-personnel mixte, WPA3-personnel, WPA2/WPA3-personnel mixte |
| Configuration binaire de la clé de sécurité | Cryptage jusqu'à 128 bits |
| Systèmes de fichiers pris en charge | FAT, NTFS, HFS+ |
Conditions environnementales
| Dimensions | 215 mm x 155 mm x 56 mm |
| Poids de l'unité | 574 g |
| Alimentation 12 V/2 A | |
| Certifications | FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax) |
| Température de fonctionnement | Entre 0 °C et 40 °C |
| Température de stockage | Entre -20 °C et 60 °C |
| Humidité en fonctionnement | 10 % à 80 % d'humidité relative non condensée |
| Humidité de stockage | Entre 5 % et 90 % d'humidité non condensée |
Remarques :
Pour plus d'informations sur les réglementations, la garantie et la sécurité, rendez-vous sur Linksys.com/support/MR5500.
Les caractéristiques sont sujettes à modification sans préavis.
Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment en termes de capacité, de débit de données, de portée et de couverture du réseau sans fil. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences.
Rendez-vous sur Linksys.com/support/MR5500 pour contacter le service d'assistance technique primé.
BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs.
© 2021 Linksys Holdings, Inc. ou ses filiales. Tous droits réservés.
GUIDE D'UTILISATION
Routeur sans fil 6 pour réseau maillé double bande MAX-STREAM
MR5500 Series
Table des matières
Vue d'ensemble du produit 3
Aide 5
Où trouver des renseignements plus amples 5
Configuration 6
Ce dont vous avez besoin 6
Paramètres du système de réseau sans fil Linksys pour toute la maison 8
Connexion à l'application Linksys 8
Menu de navigation 10
Tableau de bord 11
Appareils 12 Pour afficher ou modifier les détails des appareils 13
Contrôle parental 14
Paramètres du sans-fil 15
Paramètres sans fil avancés 16
Connecter un appareil avec WPS 17
Accès au réseau d'invite 18
Priorisation des appareils 19
Notifications 20
Administration du réseau/routeur 21
Paramètres de connexion Internet 23
Paramètres de ports 24
Filtres MAC sans-fil 25
Stockage externe 26
Contrôle de vitesse 27
Moncompte 28
Commentaires 29
Aide 30
Connexion directe à votre routeur 31
Mot de passe du routeur 32
Comment réinitialiser votre routeur aux paramètres d'usine 33
Comment fixer votre routeur à un mur 33
Linksys MR5500 34
Environnement d'exploitation 34
Vue d'ensemble du produit
| Description duvoyant état | |
| Bleu (clignotant) | Démarriage/procedure de jumelage WPS commencéAttendez que le routeur finisse sa procédure de démarrage ou que le jumelage WPS se termine. |
| Violet | Prêt pour la configurationOuvrez l'application Linksys pour effectuer la configuration. |
| Violet (clignotant) | Connexion en coursSuivez les instructions indiquées dans l'application. |
| Bleu | Connecté à Internet/jumelage WPS réussiLe routeur est en ligne, tout va bien. |
| Rouge | Aucune connexion InternetNon connecté, vérifie au rpres de votre FAI si le service est interrompu. |
| Rouge (clignotant) | DéconnectéNœud enfant : trop loin d'un nœud fonctionnelNœud parent : débranché du modem |
| Jaune | Signal faible (nœuds enfant seulement) |
| Jaune (clignotant) | Le jumelage WPS a échoué |
Ports Ethernet (1) : branchez des câbles Ethernet sur ces ports Gigabit (10/100/1000) bleus et aux périphériques connectés à votre réseau en mode filaire. Remarque : pour une performance optimale, utilisez des câbles CAT5e ou de catégorie supérieure sur les ports Ethernet.
Port internet (2) : branchez un cable Ethernet sur le port Gigabit (10/100/1000) jaune et sur un modem cable/DSL internet à large bande ou fibre optique. Si vous utilisez ce routeur comme nœud enfant dans un système de réseau maille sans fil, vous pouvez utiliser ce port pour créer une connexion filaire vers un autre nœud.
Remarque : pour une performance optimale, utilisez des câbles CAT5e ou de catégorie supérieure sur le port Internet.
Bouton Wi-Fi Protected SetupTM (3) : appuyez pour vous connecter à des périhériques réseau compatibles WPS.
Bouton Reset (réinitialisation) (4) : pour réinitialiser votre routeur aux paramètres d'usine, appuyez et maintenez ce bouton enfoncé pendant que le témoin lumineux sur la partie supérieure du routeur clignote en rouge. Ne relâchez pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.
Port d'alimentation (5) : branchez le bloc d'alimentation en c. a. fourni.
Voyants d'activité Ethernet (6) : les voyants indiquent le transfert de données par câble Ethernet.
Port USB 3.0 (7) : branchez et partagez des périphériques de stockage USB sur votre réseau ou sur Internet.
Témoin d'activité USB (8) : les voyants indiquent le transfert de données par connexion USB.
Interrupteur marche/arrêt (9) : appuyez sur | (marche) pour mettre le routeur sous tension.
Où trouver de plus amples renseignements
- linksys.com/support/MR5500 Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)
Remarque : les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante http://support.linksys.com/en-us/licenses. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter.
Configuration
IMPORTANT : votre routeur de série MR5500 peut être configuré comme nœud parent ou comme enfant d'un système de réseau mailé sans fil pour toute la maison. Un nœud parent doit être connecté à votre modem ou routeur-modem par un câble Ethernet. Des nœuds infant peuvent être connectés sans fil ou à l'aide de câbles Ethernet.
Si vous ajoutez le routeur comme nœud parent à un système Velop de réseau mailé sans fil pour toute la maison existant, réinitialisez tous les nœuds à leurs paramètres d'usine et ajoutez-les au système une fois que votre routeur de série MR5500 est configuré et fonctionne.
Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer votre routeur.
Visitez la boutique d'applications de votre appareil et cherchez Linksys. Cherchez cette
icone :
Ce dont vous avez besoin
Installez l'application, ouvrez-la et suivez les directives.
Remarque : l'application fonctionne sous iOS 11.4 et versions plus récentes, et Android 6,0 et versions plus récentes.
Au cours de la procédure de configuration, vous allez créer un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre routeur partout où vous avez une connexion Internet.
Grâce au Sans-fil intelligent Linksys, et à l'application Linksys, vous pouvez notamment :
- modifier le nom et le mot de passe de votre réseau sans-fil;
- configurer l'accès d'invités;
- connecter des appareils au réseau sans-fil avec la fonction WPS;
- bloquer l'accès à Internet avec le contrôle parental;
- tester le début de votre connexion Internet.
Remarque : nous vous enverrons un courriel de vérification. En étant connecté à votre réseau domestique, cliquez sur le lien dans le courriel pour relier votre routeur à votre compte.
Mis à part le branchement de l'alimentation et du câble Ethernet, le processus de configuration à partir de l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personnaliser votre réseau sans-fil en lui donnant un nom et un mot de passe. Vous pouvez également donner des noms à votre routeur et à tout noeud enfant en fonction de leur emplacement pour que vous puissiez les identifier dans le cas peu fréquent où ils nécessiteraient une intervention.
Si vous souhaitez ajouter des nœuds enfants pour créer un système de réseau maillé sans fil pour toute la maison, installez-les à portée d'un nœud fonctionnel. Seul le nœud parent doit être raccordé par câble au modem ou routeur-modem. Ne vous inquiétez pas, l'application vous aidera à positionner vos nœuds.
Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sûr.
| Nom du réseau sans-fil | |
| Mot de passer du réseau sans-fil | |
| Mot de passer du routeur | |
| Nom du réseau d'invité | |
| Mot de passer du réseau d'invité | |
| Adresse courriel de connexion à l'application Linksys | |
| Mot de passer de l'application Linksys |
Votre adresse courriel et mot de passe de connexion à l'application Linksys peuvent également être utilisés pour vous connecter à LinksysSmartWiFi.com à partir d'un ordinateur. Vous pouvez consulter ou gérer votre sans-fil à partir d'un navigateur Internet.
Paramètres du système de réseau sans fil linksys pour toute la maison
À partir de votre application Linksys, vous pouvez consulter ou modifier des paramètres du système sans fil, dont la sécurité et le contrôle parental. Vous pouvez accéder aux paramètres sans fil partout où vous avez une connexion Internet. Vous pouvez également accéder à votre système directement à partir de votre réseau domestique, même si vous n'avez pas de connexion Internet.
Connexion à l'application linksys
- Ouvrez l'application Linksys, touchez Connectez-vous.
iPhone
Android
- Entrez l'adresse de courriel utilisée pour créer votre compte.
- Entrez le mot de passe de votre compte.
- Touchez Connectez-vous.
Menu de navigation
Touchez l'icône de menu pour naviguer dans l'application.
Tableau de bord
Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'appareils sont connectés à votre système. À partir du tableau de bord, vous pouvez partager le mot de passe de votre sans-fil et activer l'accès d'invite. Le tableau de bord vous indique également si le contrôle parental est actif sur certains appareils ou s'ils sont prioritaires pour l'accès au sans-fil.
Appareils
Consultez et modifiez les détails concernant tous les appareils connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.
Pour afficher ou modifier les détails des appareils
À partir de l'écran Appareils, vous pouvez modifier les noms des appareils et les icônes qui leur sont associées. Vous pouvez également prioriser des appareils, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des appareils de la liste pour afficher ses détails.
Contrôle parental
Le contrôle parental permet de déterminer à quel moment vos enfants peuvent accéder à Internet et ce qu'ils peuvent y faire. Vous pouvez bloquer l'accès Internet de certains appareils ou bloquer des sites Web spécifiques.
Paramètres du sans-fil
Vous pouvez configurer ou modifier le nom et le mot de passe de votre réseau sans-fil et connecter les appareils à l'aide de WiFi Protected SetupTM.
Paramètres sans fil avancés
Les utilisateurs avancés peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifiez pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux recherche les canaux sans-fil les moins fréquentés dans tout secteur afin d'optimiser les performances de la suite. Si vous avez plusieurs nœuds dans la suite, le Détecteur de canaux trouvera le meilleur canal pour chacun d'eux.
Connecter un appareil avec WPS
La fonction Wi-Fi Protected Setup vous permet de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuellement les paramètres de sécurité.
Accès au réseau d'invité
Utilisez votre écran Accès d’invité pour permettre à vos invités de se connecter à Internet tout en limitant leur accès aux autres ressources connectées à votre sans-fil. Envoyez le mot de passe par courriel ou message texte.
Priorisation des appareils
Choisissez jusqu'à trois appareils qui auront la priorité pour l'utilisation de votre connexion Internet. Ces appareils, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Votre routeur effectue un test de vitesse pour déterminer l'affective distribution du sans-fil à vos appareils priorisés. Les autres appareils se partageront la capacité restante.
Notifications
Si vous avez plusieurs nœuds, l'application peut vous aviser lorsqu'un nœud enfant de votre système se déconnecte. Les nœuds enfants sont les nœuds qui ne sont pas câblés à leur modem. Vous devez activer les notifications dans les paramètres de votre appareil mobile pour autoriser l'application à vous aviser.
Administration du réseau/routeur
Utilisez l'écran d'administration de réseau pour changer le mot de passe et l'indice du routeur, et consulter différents renseignements (numéro de modulo, numéro de série et renseignements IP) relatifs à votre routeur.
Vous pouvez choisir d'envoyer automatiquement des rapports de plantage à Linksys et contribuer ainsi à l'amélioration de l'expérience sans-fil. Vous pouvez aussi signaler manuellement des problèmes particuliers à Linksys.
Les renseignements suivants seront envoyés avec votre description du problème :
| • Version de l'application | • Type de connexion (connexion par le nuage : affiche l'adresse de courriel associée, connexion locale : affiche « admin Routeur ») |
| • Modèle de l'appareil | • Type de connexion WAN [réseau étendu] (affiche Wi-Fi ou Ethernet) |
| • Version du système d'exploitation de l'appareil | • Date : (jour/mois/année, heures, fuseau horaire) |
Paramètres avancés
Paramètres de connexion Internet
Voupe cies dionnion nnt de rour. te de conxion par defaut est Configuration automatique - DHCP. Les autres types de connexion depent de your FAI ou de l'utilisation que you envisagez pour vrie routeur. Les utiliseurs avancs pouvent utiliser les Parametres supplémentaires pour cloner des adresses MAC et definir la MTU (Unite de transmission maximale).
Paramètres de portes
La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le trafic d'arrivée d'un ou plusieurs ports disponibles vers un appareil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, votre routeur surveille le trafic sortant sur des numéros de port spécifiques. Notre routeur mémorise l'adresse IP de l'appareil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l'appareil approprié.
Filtres MAC sans-fil
Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez créer une liste d'adresses MAC, puis autoriser ou bloquer l'accès de ces appareils à votre réseau sans-fil.
Stockage externe
Dans le tableau de bord, voyez à quel nœud un lecteur externe est connecté, vérifiez la quantité d'espace libre restant, et activez l'authentification en définissant un nom d'utilisateur et un mot de passe. (Seulement lorsqu'un lecteur est branché sur le port USB de votre routeur). Assurez-vous d'appuyer sur Ejecter avant de retirer un lecteur afin d'éviter une perte de données.
Contrôle de vitesse
Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilite également la priorisation des appareils parce que ses résultats déterminent la distribution du sans-fil vers les appareils prioritaires.
Le débit descendant est la vitesse à laquelle le contenu Internet est téléchargé vers votre réseau. Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.
Remarque : les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le traffic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagent la connexion.
Mon compte
Modifiez le mot de passe de votre compte Linksys et besoin de recevoir les dernières nouvelles et offres spéciales de Linksys. Seulement disponible quand vous êtes connecté à l'application avec votre adresse de courriel.
Commentaires
Vous avez 1ccason de nous donner votre opinion. Évaluez l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne expérience.
Aide
Un problème avec l'application ? Besoin de renseignements supplémentaires sur une fonction ? Touchez Aide pour avoir des explications.
Connexion directe à votre routeur
Même si vous n'êtes pas connecté à Internet, vous pouvez accéder aux paramètres de votre routeur. Connectez-vous à votre nom de réseau sans fil, lancez l'application Linksys et touchez Connectez-vous avec le mot de passe du routeur vers le bas de l'écran. Vous ne pourrez pas accéder à votre compte Sans-fil Linksys hors connexion.
Mot de passe du routeur
Nous ons crée un mot de passe d'administrateur sécurisé au cours de la configuration. Pour le modifier, touchez Administration du réseau/routeur puis Modifier le mot de passe du routeur et l'indice.
Pour assurer la sécurité de votre routeur, nous vous enverrons un courriel en cas de modification du mot de passe du routeur.
Comment réinitialiser votre routeur aux paramètres d'usine
Vous ne devriez jamais avoir besoin de réinitialiser votre routeur de série MR5500 à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre routeur au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous repétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passe, le type de sécurité, seront effacés. Tous les appareils sans fil seront déconnectés de votre réseau sans-fil.
Pour réinitialiser aux paramètres d'usine :
Assurez-vous que votre routeur est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de manière prolongée sur le bouton Reset (Réinitialisation) sur le panneau arrière. Le témoin lumineux sur la partie supérieure du routeur va clignoter en rouge. Ne relâchez pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.
Comment fixer votre routeur à un mur
Votre routeur de série MR5500 est équipéd de trous sur sa face inférieure vous permettant de le fixer à un mur. Suspendez le routeur à l'aide de vis M3 x 20 mm.
Linksys MR5500
| Nom du modele | Routeur sans fil 6 mesh double bande, AX5400 |
| Nombre du modele | MR5500 |
| Vitesse du port du commutateur | 10/100/1000 Mbit/s (Gigabit Ethernet) |
| Fréquence radio | 2,4 GHz et 5 GHz |
| Nombre d'antennes | 2 antennes externes régibles (non amovibles), 1 antenna interne |
| Ports | USB 3.0, Ethernet (1-4), Internet, Alimentation |
| Boutons | Marche/arrêt, Reset (Réinitialisation), WPS |
| Voyants | Panneau avant : Un témoin lumineux multicolore pour l'alimentation et l'état |
| Panneau arrêté : USB, Ethernet (1-4), Internet | |
| Fonctions de sécurité | WPA2 - Personnel, WPA3 - Personnel, WPA2/WPA3 - Personnel mixte |
| Bits de clé de sécurité | Cryptage de données jusqu'à 128 bits |
| Systèmes d'allocation de fichiers de l'unité de stockage | FAT, NTFS, HFS+ |
Environnement d'exploitation
| Dimensions | 215 mm x 155 mm x 56 mm (8,46 po x 6,10 po x 2,20 po) |
| Poids unitaire | 574 g (1,26 lb) |
Alimentation 12 V, 2A
| Certifications | FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax) |
| Température (fonctionnement) | 0 à 40 °C (32 à 104 °F) |
Température (entreposage) -20 à 60 °C (-4 à 140 °F)
| Humidité (marche) | 10 % à 80 % d'humidité relative, sans condensation |
| Humidité (entreposeage) | 5 % à 90 %, sans condensation |
Remarques :
Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/MR5500.
Les spécifications peuvent changer sans préavis.
Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment en ce qui concerne la capacité de réseau sans fil, le taux de début de données et la portée, qui peuvent être moindres. La performance dépend de nombreux facteurs, conditions et variables, dont l’établissement du point d’accès, le volume du trafic réseau, les matériaux et la construction de l’édifice, le système d’exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d’autres conditions défavorables.
Rendez-vous sur Linksys.com/support/MR5500 pour notre soutien technique primé.
BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif.
© Linksys Holdings, Inc. et/ou ses sociétés associées, 2021. Tous droits réservés.
MAX-STREAM
Kétésavos
router
MR5500 sorozat
Notifications 19
Parskats par izstradajumu 3
Palidziba 5
Kur atrast papildu palīdzību 5
Uzstadishana 6
Kas jumsBUS nepiecesams 6
Piesakieties lietotne Linksys 8
Index Navigacija 9
Informations panelis 10
lerices 11
