UPK 10 E2 - Batterie externe ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil UPK 10 E2 ULTIMATE SPEED au format PDF.
| Marque | Ultimate Speed |
| Modèle | UPK 10 E2 |
| Type de produit | Batterie externe Powerbank avec compresseur |
| Type de batterie | Lithium phosphate de fer (LiFePO4) |
| Capacité de la batterie | 14 000 mAh / 44,8 Wh (3,2 V) |
| Cycles de charge | 2000 |
| Temps de charge | Jusqu'à 8 heures |
| Tension d'entrée (charge) | 5 V / 2 A |
| Tension de sortie USB | 5 V / 1 A (sortie 1) et 5 V / 2 A (sortie 2) |
| Courant de crête (assistance démarrage) | 400 A |
| Courant de démarrage nominal | 200 A |
| Tension de la batterie | 12 V |
| Pression maximale du compresseur | 10 bar (prélevable max. 3,5 bar) |
| Débit d'air du compresseur | 22 l/min |
| Service continu max. du compresseur | 7 minutes, puis refroidissement 15 minutes |
| Température d'utilisation | 0 °C à 60 °C |
| Température de charge | 0 °C à 35 °C |
| Fonctions principales | Assistance au démarrage, compresseur, lampe LED (éclairage/clignotement/SOS), charge USB |
| Accessoires fournis | Câble d'assistance au démarrage, adaptateur secteur (5 V / 2 A), tuyau pneumatique, 3 adaptateurs de vanne |
| Entretien et nettoyage | Nettoyer avec un chiffon humide ou une brosse douce. Ne pas immerger dans l'eau ni utiliser de solvants. |
| Sécurité | Protection contre les sous-tensions, surcharges et surchauffes. Ne pas court-circuiter. Utiliser uniquement l'adaptateur fourni. |
| Garantie | 3 ans |
| Fabricant | C.M.C. GmbH, Katharina-Loth-Str. 15, 66386 St. Ingbert, Allemagne |
FOIRE AUX QUESTIONS - UPK 10 E2 ULTIMATE SPEED
Questions des utilisateurs sur UPK 10 E2 ULTIMATE SPEED
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Batterie externe au format PDF gratuitement ! Retrouvez votre notice UPK 10 E2 - ULTIMATE SPEED et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UPK 10 E2 de la marque ULTIMATE SPEED.
MODE D'EMPLOI UPK 10 E2 ULTIMATE SPEED
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
CZ

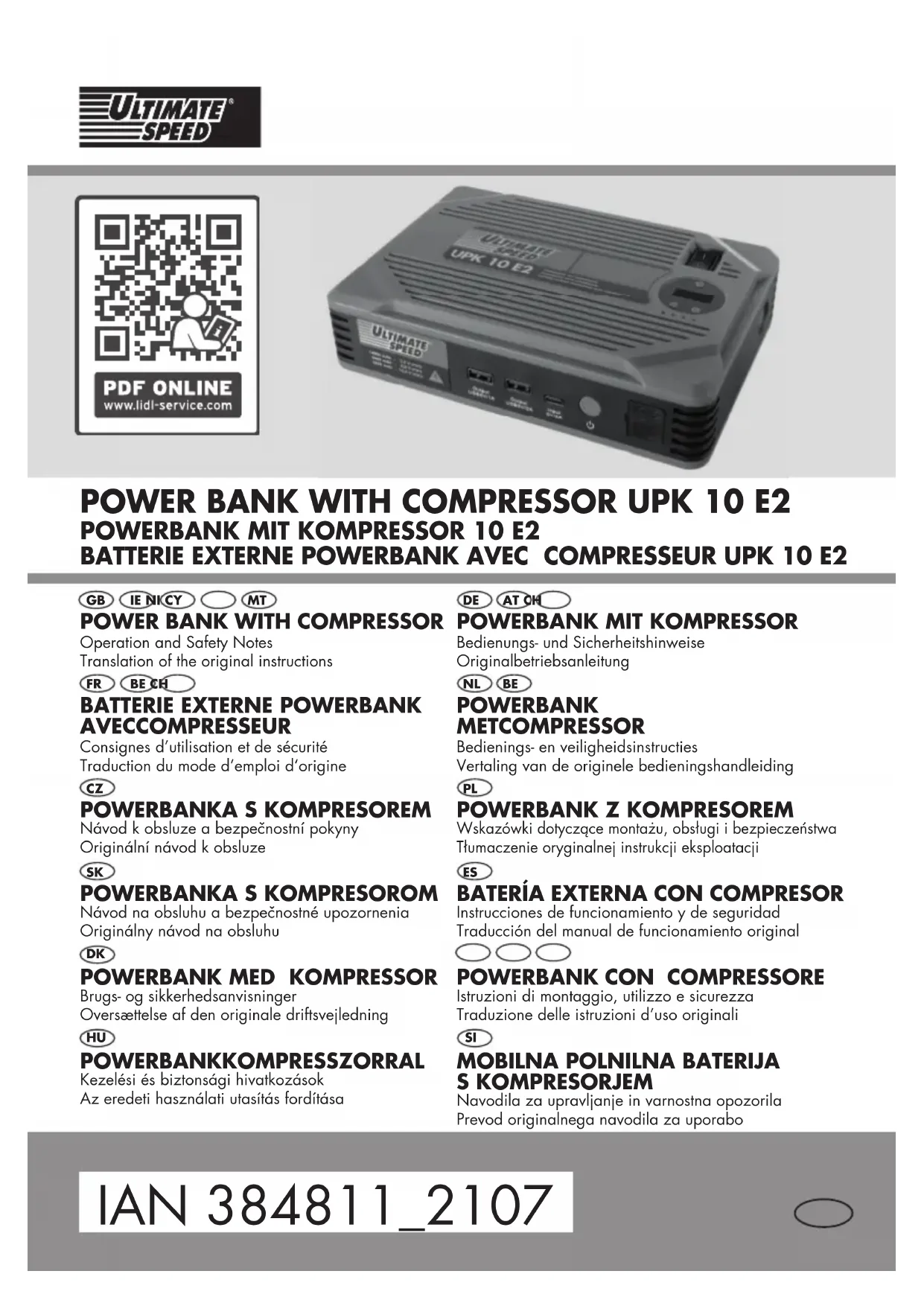

POWERBANKA S KOMPRESOREM
Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l'appareil.
NL BE
FR/BE/CH Consignes d'utilisation et de sécurité Page 51
Tableau des pictogrammes utilisés ...... Page 52
Introduction Page 53
Utilisation conforme Page 53
Éléments fournis.... Page 54
Équipement......Page 54
Caractéristiques techniques.... Page 55
Consignes de sécurité.... Page 56
Consignes de sécurité spécifiques ...... Page 59
Mise en service Page 60
Contrôler la capacité de la batterie externe Powerbank avec compresseur....Page 61
Charger la batterie externe Powerbank avec compresseur ..... Page 61
Recharger les téléphones portables et tablettes ...... Page 62
Mise en service du compresseur intégré.... Page 62
Activation de l'éclairage....Page 65
Utilisation de la fonction d'assistance au démarrage ...... Page 66
FAQ Page 69
Dépannage Page 69
Nettoyage Page 70
Rangement Page 70
Indications relatives à l'environnement et à la mise au rebut....Page 70
Déclaration de conformité UE....Page 71
Remarques sur la garantie et le service après-vente....Page 72
Conditions de garantie.... Page 72
Période de garantie et revendications légales pour vices ...... Page 74
Étendue de la garantie....Page 74
Faire valoir sa garantie ...... Page 74
Service......Page 75
| Tableau des pictogrammes utilisés | |||
 | Lire le mode d'emploi ! |  | Utilisez une protection auditive ! |
 | Le chargeur ne convient qu'à un service à l'intérieur. |  | Risque d'électrocution !Danger de mort ! |
 | Respecter les avertissements et les consignes de sécurité ! |  | Attention !Risque d'explosion ! |
 | La lampe LED n'est pas conçue comme éclairage de pièce dans un habitat. |  | Récupérer les matières premières plutôt que d'éliminer les déchets ! |
 | La lampe LED est appropriée pour des températures extrêmes jusqu'à -21 °C. |  | Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement ! |
 | Classe de protection III | IP20 | Indice de protection |
 | Remarque Polarité de la prise  | ||
 | Avertissement : le compresseur peut démarrer instantanément. |  | Éliminez les batteries de manière écologique ! |
 | Courant continu Classe de p  on II | ||
 | Fabriqué à partir de matériaux recyclés |  | Attention !Surface brûlante ! |
 | Fréquence de 50/60 hertz |  | Tension alternative en volts |
 | Température ambiante maximale de mesure 35 °C |  | Interrupteur marche/arrêt |
BATTERIE EXTERNE POWERBANK AVEC COMPRESSEURUPK 10 E2
- Introduction
Félicitations ! Vous avez opté pour un produit de grande qualité proposé par notre entreprise. Familia-risez-vous avec le produit avant sa première mise en service. Veuillez lire attentivement le mode d'emploi suivant ainsi que les consignes de sécurité.
TENIR HORS DE PORTÉE DES ENFANTS !
La fonction d'assistance au démarrage est adaptée uniquement aux moteurs à essence jusqu'à une cylindrée max. de 3,5 l et aux moteurs diesel jusqu'à une cylindrée max. de 2,2 l.
• Utilisation conforme
Cette batterie externe Powerbank avec compresseur sert d'assistance supplémentaire pour des dispositifs de batteries automobiles 12 V dans le cas de problèmes de démarrage sur des moteurs diesel et à essence causés par des batteries de démar-
rage faibles, vides ou défectueuses. La batterie externe Powerbank avec compresseur ne peut cependant pas remplacer la batterie du véhicule.
Elle permet à l'utilisateur, le cas échéant, de démarrer le véhicule sans l'assistance d'un véhicule tiers si l'intensité électrique nécessaire au démarrage est inférieure à 400 A (courant de crête maximal). En outre, la batterie externe Powerbank avec compresseur dispose de deux sorties USB. Vous pouvez ainsi recharger, le cas échéant, un téléphone portable, un navigateur GPS ou tout autre appareil USB. Le compresseur intégré permet de remettre de la pression dans les pneus de vélo (par ex pneus de voiture et de vélo), les ballons et les petits articles gonflables. Le compresseur n'est pas conçu pour gonfler des articles volumineux, car il chauffe rapidement sans contre-pression. Cette batterie externe Powerbank avec compresseur n'est pas prévue pour une génération de pression continue de plus de 7 minutes d'affilée. La pression maximale prélevable est de 3,5 bar.
Remarque : le manomètre n'est pas calibré.
Toute autre utilisation peut causer des dommages sur l'appareil ou représenter un danger pour l'utilisateur. Le fabricant n'endosse aucune
responsabilité en cas de dommages causés par une utilisation non conforme ou par une utilisation erronée de l'appareil. Cette batterie externe Powerbank avec compresseur n'est pas destinée à une utilisation commerciale. La garantie est annulée en cas d'utilisation commerciale.
L'appareil a été développé pour une utilisation privée et ne convient pas à une utilisation commerciale ou industrielle. Seules des personnes instruites sont habilitées à réaliser la mise en service.
La lampe LED n'est pas conçue comme éclairage de pièce dans un habitat.
La lampe LED est appropriée pour des températures extrêmes jusqu'à -21 °C.
- Éléments fournis
1 Batterie externe Powerbank avec compresseur
1 Mode d'emploi
Accessoires :
1 Câble d'assistance au démarrage
1 Adaptateur secteur
(comprenant un adaptateur de
fiche et un câble USB)
3 Adaptateur de vanne
1 Tuyau pneumatique
- Équipement
Contrôlez toujours immédia- tement après le déballage que le contenu de la livraison est complet et que la batterie externe Powerbank avec compresseur se trouve en parfait état. N'utilisez pas l'appareil dès lors qu'il présente des défauts.
1 BatterieexternePowerbank avec compresseur
2 Interrupteur marche/arrêt du compresseur (0/I)
0 signifie « arrêt ». I signifie « marche ».
3 Touche « + »
4 Touche « - »
5 Touche Menu « M »
6 Manomètrenumérique avec indication de la pression (non calibré)
7 Voyant LED
8 Sortie de l'assistance au démarrage pour voiture
9 Interrupteur d'alimentation de la batterie externe Powerbank
10 Prise de charge 5 V /2 A
11 Sortie USB 5 V /2 A
12 Sortie USB 5 V /1 A
13 Voyants de contrôle
14 Compartiment de rangement pour les adaptateurs de vanne
15 Raccord de tuyau flexible
16 Panneau d'avertissement
17 Tuyau pneumatique
18 Câble d'assistance au démarrage
19 LED de démarrage verte
20 LED d'erreur rouge
21 Adaptateur de vanne pour ballons
22 Adaptateur de vanne pour articles gonflables
23 Adaptateur de vanne pour articles gonflables
24 Adaptateursecteur (comprenant un adaptateur de fiche et un câble USB)
Remarque : le terme « produit » ou « appareil » employé dans le texte ci-après se rapporte à la batterie externe Powerbank avec compresseur citée dans le présent mode d'emploi.
- Caractéristiques techniques
La mise en série des quatre cellules individuelles constituant la batterie permet une capacité de 3 500 mAh pour une tension totale de 4 x 3,2 V ≈ 12 V. La puissance résultante correspond à la puissance d'une batterie ayant une capacité totale de 14 000 mAh pour 3,2 V.
Modèle : UPK 10 E2 Type de batterie : lithium phosphate de fer
Capacité de batterie : 14 000 mAh, 3,2 V __ , 44,8 Wh
Cycles de charge : 2000 Temps de charge : jusqu'à 8 h Courant de crête : 400 A Courant de
démarrage : 200 A Température d'utilisation : 0 °C - 60 °C Tension : 12 V
Tension d'entrée (prise de charge) : 5 V____/2 A Tension de sortie
(sortieUSB) : 5 V ____/1 A | 5 V ____/2 A
Capacité : 8 400 mAh/5 V Consommation de courant : max. 10 A Pression maximale de l'unité de
compresseur : 10 bar Pression maximale prélevable : 3,5 bar Service continu : max. 7 Débit d'air : 22 l/m
Bloc d'alimentation : Nom ou marque de commercialisation du fabricant, numéro du registre de commerce et adresse :
Importateur : C.M.C. GmbH
Adresse : Katharina-Loth-Straße 15, 66386 St. Ingbert, Allemagne Tribunal cantonal de Sarrebruck, HRB 15856
Nom du modèle : HP12U-0502000-CEU
Tension d'entrée : 100 - 240 V
Fréquence du courant alternatif d'entrée : 50/60 Hz
Tension de sortie : 5,0 V
Courant de sortie : 2,0 A
Puissance de sortie : 10,0 W
Efficiency moyenne en service : 79,493 %
Efficiency en cas de charge moindre : 76,241 %
Puissance absorbée hors charge : 0,06 W
* Service continu : ne jamais utiliser le compresseur intégré pendant plus de 7 minutes d'affilée. Le laisser ensuite refroidir pendant 15 minutes.
Des modifications techniques et visuelles peuvent être apportées sans préavis dans le cadre du développement continu. Pour cette raison, toutes les dimensions, remarques et indications de ce mode d'emploi sont fournies sans garantie. Toute prétention légale formulée sur la base de ce mode d'emploi ne pourra donc faire valoir d'aucun droit.
- Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT LE MODE D'EMPLOI AVANT D'UTILISER LE PRODUIT. IL FAIT PARTIE INTÉGRANTE DE L'APPAREIL ET DOIT ÊTRE DISPONIBLE À TOUT MOMENT !
Ce paragraphe traite des prescriptions de sécurité de base à observer lors de la manipulation de l'appareil.
Sécurité des personnes :
Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience
et de connaissances, s'ils sont surveillés ou s'ils ont été instruits pour l'utilisation sûre de l'appareil et qu'ils comprennent les risques en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
■ Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Tenez l'appareil éloigné de toute personne et, particulièrement, des enfants et animaux domestiques.
Dans la zone de travail, l'utilisateur est responsable vis-à-vis de tiers des dommages causés par l'utilisation de l'appareil.
Lorsque vous utilisez l'appareil, ne le dirigez jamais sur vous ou sur d'autres personnes, notamment jamais vers les yeux ou les oreilles. Risque de blessures !
- Ne laissez jamais l'appareil allumé sans surveillance et respectez les consignes de remplissage de l'article gonflable. L'article gonflable risque d'éclater et de provo-
quer des blessures graves. Éteignez le compresseur avant d'avoir atteint la pres- sion maximale autorisée.
- Rangez toujours l'appareil dans un endroit sec et hors de portée des enfants.
Vous évitez ainsi les dommages sur l'appareil ainsi que les dommages corporels en résultant :
Manipulation de l'appareil :
N'utilisez jamais l'appareil pendant un trajet.
- Avant la mise en service, assurez-vous de l'absence de détériorations sur l'appareil et utilisez-le toujours en bon état.
N'exposez pas l'appareil à la pluie ou à l'humidité. Ne laissez jamais l'appareil entrer en contact avec de l'eau et ne l'immergez pas dans l'eau. Risque d'électrocution !
- Maintenez dégagées toutes les ouvertures de l'appareil pendant le fonctionnement. Ne bouchez pas les ouvertures avec les mains ou les doigts et ne recouvrez pas l'appareil. Risque de surchauffe !
En cas de températures extérieures élevées, ne laissez pas l'appareil dans la voiture. L'appareil pourrait être endommagé de manière irréversible.
L'appareil chauffe lorsqu'il est utilisé. Vous risquez de vous brûler en cas de contact avec les surfaces chaudes.
■ Veillez à ne pas laisser entrer de sable, de poussière ou d'autres corps étrangers dans les entrées ou sorties d'air.
N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables. N'aspirez pas de vapeurs chaudes.
En cas de non-respect, vous vous exposez à des risques d'incendie ou d'explosion !
■ Éteignez l'appareil et débranchez la fiche secteur de la prise :
- si vous n'utilisez pas l'appareil ;
- si vous laissez l'appareil sans surveillance ;
- lorsque vous effectuez des travaux de nettoyage ;
- si le câble de raccorde- ment est endommagé ;
- après la pénétration de corps étrangers ou en cas de bruits anormaux.
■ Utilisez uniquement les accessoires livrés et recommandés par le fabricant.
- Ne démontez pas et ne modifiez pas la batterie externe Powerbank avec compresseur. Cet appareil doit être réparé uniquement par un technicien d'entretien.
N'utilisez pas l'appareil dans des zones à risque d'explosion, par ex. à proximité de fluides inflammables, de gaz ou de poussières.
N'exposez pas l'appareil à la chaleur.
N'entreposez pas l'appareil dans des lieux où la température risque d'être supérieure à 70 °C.
■ Rechargez l'appareil uniquement à une température ambiante comprise entre 0 °C et 35 °C.
Utilisez uniquement l'adaptateur secteur fourni avec l'appareil 24.
ATTENTION : pour prévenir les accidents et blessures par électrocution :
Sécurité électrique :
N'utilisez pas l'appareil si vous ne parvenez pas à
actionner l'interrupteur de marche/arrêt. Faites remplacer les interrupteurs endommagés.
- Ne portez pas l'appareil par le câble. N'utilisez pas le câble pour débrancher la fiche de la prise. Protégez le câble de la chaleur, de l'huile et des bords tranchants.
Si le câble est endommagé, débranchez immédiatement la fiche de la prise.
■ Ne court-circuitez pas les deux bornes. Cela peut provoquer des situations dangereuses !
Batteries :
ATTENTION! RISQUE D'EXPLOSION!
■ Ne court-circuitez pas la batterie externe Powerbank avec compresseur 1 et/ou ne l'ouvrez pas. Une surchauffe, un risque d'incendie ou un éclatement pourraient en résulter.
N'exposez pas la batterie externe Powerbank avec compresseur 1 à de fortes sources de chaleur. La batterie peut exploser.
■ Vérifiez régulièrement l'étanchéité de la batterie externe Powerbank avec compresseur 1. Le liquide s'écoulant de batteries usagées ou endommagées peut entraîner des brûlures graves de la peau par l'acide. Dans ce cas, portez toujours des gants de protection ! Essuyez prudemment le liquide avec un chiffon et évitez les contacts avec la peau et les yeux. En cas de contact avec la peau et les yeux, rincez immédiatement à l'eau claire et faites appel à un médecin.
- Consignes de sécurité spécifiques
Il est conseillé de recharger la batterie externe Powerbank avec compresseur 1 une fois par mois.
Une température légèrement élevée lors du chargement est normale et n'indique pas un dysfonctionnement. Il est cependant recommandé de laisser reposer la batterie externe Powerbank avec compresseur 1 pendant 15 minutes avant de l'utiliser.
N'exposez pas la batterie externe Powerbank avec compresseur 1 à l'humidité, aux températures élevées et au feu.
- Rangez la batterie externe Powerbank avec compresseur 1 dans un endroit sec, à l'abri de l'humidité et de la corrosion.
En cas d'écoulement ou d'une odeur anormale émanant de la batterie externe Powerbank avec compresseur 1 ou si celle-ci se déforme, arrêtez immédiatement de l'utiliser et contactez le fabricant.
■ Ne laissez pas tomber la batterie externe Powerbank avec compresseur 1 lorsque vous l'utilisez.
La batterie externe Powerbank avec compresseur 1 est conçue pour les pneus de voiture. Elle n'est pas prévue pour les pneus plus volumineux, tels que les pneus de tracteur ou de camion.
■ Le gonflage peut engendrer des températures élevées à la sortie d'air. Risque de brûlures !
Lorsque vous utilisez le câble d'assistance au démarrage 18, veillez à ce que la fiche
noire soit bien insérée dans la sortie de l'assistance au démarrage pour voiture 8.
Lorsque vous utilisez l'assistance au démarrage, veillez à ce qu'au moins 3 voyants de contrôle ^13 soient allumés.
Si les voyants de contrôle bleus 13 s'éteignent pendant le démarrage, rechargez la batterie externe Powerbank avec compresseur 1.
Si le véhicule ne démarre pas au bout de 3 – 5 essais, arrêtez la procédure de démarrage et vérifiez s'il n'y a pas une autre raison empêchant le démarrage du véhicule.
- Mise en service
Remarque : après l'allumage de la batterie externe Powerbank avec compresseur 1 sur l'interrupteur d'alimentation de la batterie externe Powerbank 9, l'appareil s'éteint automatiquement après environ 20 secondes si le compresseur n'est pas démarré ou si aucun consommateur n'est connecté.
- Contrôler la capacité de la batterie externe Powerbank avec compresseur
Allumez la batterie externe Powerbank avec compresseur 1 en actionnant l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 9.
■ Lors de la recharge, les voyants de contrôle 13 clignotent.
■ Le nombre de voyants de contrôle 13 allumés en permanence indique la puissance de la batterie externe Powerbank avec compresseur 1.
- Dès que l'appareil est complètement rechargé, les quatre voyants de contrôle 13 restent allumés en permanence.
| Voyants de contrôle | Puissance de batterie |
| 0 permanent 0 % | |
| 1 permanent 25 % | |
| 2 permanent 50 % | |
| 3 permanent 75 % | |
| 4 permanent 100 % |
- Charger la batterie externe Powerbank avec compresseur
■ Raccordez la batterie externe Powerbank avec compresseur 1
à une prise à l'aide de l'adaptateur secteur 24.
■ Pour ce faire, raccordez le câble de l'adaptateur secteur 24 à la prise de charge (5 V ---/2 A) 10 de la batterie externe Powerbank avec compresseur 1 et branchez-le sur une prise secteur.
Attention : utilisez uniquement l'adaptateur secteur fourni avec l'appareil 24 !
Remarque : pour protéger l'appareil contre les dommages, un circuit de protection contre les sous-tensions est intégré dans la batterie externe Powerbank avec compresseur 1. Ceci empêche une décharge profonde de la batterie externe Powerbank avec compresseur 1 et éteint automatiquement l'appareil lorsque la batterie est complètement déchargée. Dans ce cas, l'un des quatre voyants de contrôle bleus reste allumé 13. Dans ce cas, toutefois, il n'est plus possible d'extraire de l'énergie et la fonction du compresseur est désactivée. Veuillez recharger à nouveau la batterie externe Powerbank avec compresseur 1 à l'aide de l'adaptateur secteur 24.
- Recharger les téléphonesportableset tablettes
■ Appuyez une seule fois sur l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 9.
■ Branchez un câble de charge USB approprié à la sortie USB (5 V === /2 A) 11 ou à la sortie USB (5 V === /1 A) 12 et reliez-le ensuite à votre téléphone portable ou tablette.
■ Le processus de charge démarre automatiquement.
Remarque : il n'est pas possible de charger des appareils USB (par ex. téléphone portable, tablette) pendant que la batterie externe Powerbank avec compresseur 1 se recharge.
- Mise en service du compresseur intégré
- Vissez le tuyau pneumatique sur le raccord de tuyau flexible 15 de la batterie externe Powerbank avec compresseur 1 (voir Fig. C).
- Posez l'appareil sur une surface plane, non inflammable. N'utilisez pas l'appareil dans un environnement poussiéreux. Il y a un risque d'incendie et l'appareil pourrait être endommagé.
Remarque : selon l'article gon- flable, vous pouvez utiliser le tuyau pneumatique 17 directement ou avec les adaptateurs de vanne 21, 22 et 23 fournis avec l'appareil.
Raccordement du tuyau pneumatique sans adaptateur de vanne
- Vissez l'extrémité libre du tuyau pneumatique 17 directement sur la vanne de branchement de l'articlegonflable.
Raccordement du tuyau pneumatique avec adaptateur de vanne
■ Les adaptateurs de vanne ^23 , 22 et 23 se trouvent dans le compartiment de rangement pour les adaptateurs de vanne 14 (voir Fig. B).
- Vissez d'abord l'adaptateur de vanne souhaité 21, 22 ou 23 sur l'extrémité libre du tuyau pneumatique 17.
■ Insérez l'adaptateur de vanne, 22 ou 23 dans la vanne de branchement de l'article gonflable (si nécessaire, enlevez au préalable le capuchon de vanne de l'article gonflable).
Retirer le tuyau pneumatique
■ Raccordement sans adaptateur de vanne 21, 22 ou 23 : dévissez le tuyau pneumatique 17 de la vanne de l'article gonflable.
Raccordement avec adaptateur de vanne 21, 22 ou 23 : retirez d'abord l'adaptateur de vanne de la vanne de branchement de l'article gonflable. Dévissez ensuite l'adaptateur de vanne 21, 22 ou 23 du tuyau pneumatique 17 (si nécessaire, remettez en place le capuchon de vanne de l'article gonflable).
Remarque : de l'air peut s'échapper de la vanne de l'article gonflable lorsque vous défaites le tuyau pneumatique 17. Veillez à enlever rapidement le tuyau pneumatique 17.
Fonction de présélection de pression
- Allumez la batterie externe Powerbank avec compresseur 1 en actionnant l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 9. - Raccordez le tuyau pneumatique 17 de la batterie externe Powerbank avec compresseur 1 à l'article gonflable que vous souhaitez gonfler. Procédez comme décrit dans la section précédente.
■ Sélectionnez l'unité de pression souhaitée à l'aide de la touche de menu « M » 5. Les unités disponibles sont bar (« bar »), kilopascal (« kPa »), kilogramme par centimètre carré (« kg/cm² »)
et livre par pouce carré (« psi ») (voir Fig. E).
- Utilisez les touches « +3» et « - » 4 pour sélectionner la pression souhaitée. Pour accélérer la sélection, appuyez sur la touche correspondante et maintenez-la enfoncée. Il est possible de régler la pression entre 0,3 bar et 3,5 bar par incréments de 0,05 bar (voir Fig. E).
Remarque : pendant la présélection de la pression, le manomètre numérique avec indication de la pression 6 clignote. Si aucune touche n'est actionnée pendant env. 10 secondes, l'affichage indique la valeur RÉELLE de la pression. La pression réglée reste enregistrée.
- Allumez le compresseur intégré en mettant l'interrupteur marche/arrêt du compresseur 2 sur « Marche » (position I).
■ Le compresseur démarre et gonfle l'article gonflable.
■ Vous pouvez éteindre le compresseur à tout moment en mettant l'interrupteur marche/arrêt du compresseur ② sur « Arrêt » (position 0).
■ Dans le cas contraire, le compresseur s'éteint automatiquement dès que l'article gonflable a atteint la pression préréglée.
■ Dans ce cas, après avoir atteint la pression préréglée et éteint
automatiquement le compresseur, éteignez l'interrupteur marche/ arrêt pour le compresseur 2 (position 0).
■ Débranchez l'article gonflable du tuyau pneumatique 17 comme décrit dans la section précédente.
- À la fin du travail, dévissez à nouveau le tuyau pneumatique 17 du raccord de tuyau flexible 15 de la batterie externe Powerbank avec compresseur 1.
Attention : le raccord de tuyau flexible 15 de la batterie externe Powerbank avec compresseur 1 devient chaud pendant le service. Veillez à ne pas toucher le raccord de tuyau flexible 15 pendant le service afin de ne pas vous brûler. À la fin du travail, attendez au moins 10 minutes avant de dévisser à nouveau le tuyau pneumatique 17 du raccord de tuyau flexible 15 de la batterie externe Powerbank avec compresseur 1.
Remarque : après l'allumage de la batterie externe Powerbank avec compresseur 1 sur l'interrupteur d'alimentation de la batterie externe Powerbank 9, l'appareil s'éteint automatiquement après environ 20 secondes si le compresseur n'est pas démarré ou si aucun consommateur n'est connecté.
Remarque : le manomètre numérique avec indication de la pression 6 de la batterie externe Powerbank avec compresseur 1 n'est pas calibré. Après avoir gonflé des articles gonflables qui deviennent dangereux lorsqu'ils sont mal gonflés (par ex pneus de voiture), consultez un spécialiste disposant d'un appareil calibré et contrôlez la pression de l'article gonflable.
Instructions d'utilisation
L'appareil n'est pas conçu pour une utilisation continue. Il a été conçu pour générer une pression d'air, pas un volume d'air. N'utilisez pas l'appareil plus de 7 minutes sans interruption sur des articles gonflables volumineux, afin d'éviter de surchauffer et d'endommager l'appareil. Laissez-le ensuite refroidir 15 minutes. Nous conseillons de commencer par remplir d'air les articles volumineux pour générer ensuite la pression souhaitée avec l'appareil. N'utilisez pas l'appareil pendant plus de 7 minutes d'affilée. Laissez-le ensuite refroidir 15 minutes.
Contrôle de la pression d'air avec la batterie externe Powerbank avec compresseur
Remarque : le manomètre numérique avec indication de la pression 6 de la batterie externe Powerbank avec compresseur 1 n'est pas calibré.
- Allumez la batterie externe Powerbank avec compresseur 1 en actionnant l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 9.
- Raccordez l'article gonflable au tuyau pneumatique 17 de la batterie externe Powerbank avec compresseur 1 dont vous souhaitez contrôler la pression. Pour cela, procédez comme décrit dans la section « Raccordement du tuyau pneumatique avec adaptateur de vanne » ou « Raccordement du tuyau pneumatique sans adaptateur de vanne ».
■ Sélectionnez l'unité de pression souhaitée à l'aide de la touche de menu « M » 5. Les unités disponibles sont bar (« bar »), kilopascal (« kPa »), kilogramme par centimètre carré (« kg/cm² ») et livre par pouce carré (« psi ») (voir Fig. E).
■ Le manomètre numérique avec indication de la pression 6 affiche la pression de l'article gonflable raccordé dans l'unité préréglée.
■ Débranchez l'article gonflable du tuyau pneumatique 17 de la batterie externe Powerbank avec compresseur 1. Procédez comme décrit dans la section « Retirer le tuyau pneumatique ».
Remarque : de l'air peut s'échapper de la vanne de l'article gonflable lorsque vous défaites le
tuyau pneumatique 17. Veillez à enlever rapidement le tuyau pneumatique 17.
Protection contre les surcharges
En cas de surcharge ou de dysfonctionnement, la protection contre les surcharges se déclenche pour protéger l'appareil.
N'insérezjamaisun fusible d'une intensité de déclenchement supérieure. Risque d'incendie !
Attention : un circuit de protection contre la surchauffe de la batterie est intégré dans la batterie externe Powerbank avec compresseur 1 pour protéger contre les blessures et les dommages matériels. Il empêche la surchauffe de la batterie intégrée dans l'appareil et éteint automatiquement la batterie externe Powerbank avec compresseur 1 si la température de la batterie est trop élevée. Si cela se produit, laissez refroidir l'appareil avant de le remettre en service.
- Activation de l'éclairage
Mode d'éclairage
■ Pour allumer le voyant LED, appuyez pendant 3 secondes sur
l'interrupteur d'alimentation de la batterie externe Powerbank 9
■ Appuyez de nouveau sur l'interrupteur d'alimentation de la batterie externe Powerbank ⑨ pendant 3 secondes pour éteindre à nouveau le voyant LED ⑦.
Mode de clignotement
■ Pour allumer le voyant LED en mode de clignotement ou SOS, commencez par appuyer pendant 3 secondes sur l'interrupteur d'alimentation de la batterie externe Powerbank 9. Le voyant LED 7 s'allume d'abord en permanence.
En appuyant à nouveau brièvement sur l'interrupteur d'alimentation de la batterie externe Powerbank 9, le voyant LED 7 passe en mode de clignotement.
En appuyant à nouveau brièvement sur l'interrupteur d'alimentation de la batterie externe Powerbank 9, le voyant LED 7 passe en mode SOS. Il clignote ensuite 3 fois brièvement, 3 fois longuement et 3 fois brièvement.
En appuyant à nouveau brièvement sur l'interrupteur d'alimentation de la batterie externe Powerbank ⑨, le voyant LED ⑦ s'éteint.
Attention ! Ne regardez pas directement le voyant LED 7 en raison du risque de lésions oculaires.
Remarque : l'activation de l'éclairage n'est pas possible pendant que la batterie externe Powerbank avec compresseur 1 se recharge.
- Utilisation de la fonctiond'assistance au démarrage
Lorsque vous utilisez l'assistance au démarrage, veillez à ce qu'au moins 3 voyants de contrôle ^13 soient allumés en permanence.
| 1. Brancher le câble d'assistance au démarrage 18 de la batterie externe Powerbank avec compresseur 1 sur la sortie de l'assistance au démarrage pour voiture 8 de la batterie externe Powerbank avec compresseur 1. | La LED d'erreur rouge 20 sur le câble d'assistance au démarrage 18 est allumée en permanence. | La tension détectée dans la batterie externe Powerbank avec compresseur 1 n'est pas suffisante pour démarrer la voiture. | Rechargez la batterie externe Powerbank avec compresseur 1. |
| La LED de démarrage verte 19 et la LED d'erreur rouge 20 clignotent en alternance. | Batterie externe Powerbank avec compresseur 1 prête | Continuer à l'étape 2 | |
| Étape LED Signification / | Erreur | Solution | |
| 2. Brancher d'abord la borne de batterie rouge (A) au pôle plus de la batterie du véhicule, puis la borne de batterie noire (B) au pôle moins (voir Fig. 1). | La LED d'erreur rouge 20 clignote, un court signal d'alarme retentit. | La température est trop élevée, probablement après plusieurs tentatives de démarrage. | |
| La LED d'erreur rouge 20 clignote, un signal d'alarme continu retentit. | Bornes de batterie (A) et (B) inversées. Un court-circuit a été provoqué ou la batterie fuit. | ||
| La LED d'erreur rouge 20 clignote une fois, un signal d'alarme continu retentit suivi par deux signaux d'alarme brefs. | |||
| La LED de démarrage verte 19 et la LED d'erreur rouge 20 clignotent en alternance. Après 1 à 2 secondes, seule la LED de démarrage verte 19 reste allumée. | Le branchement est correct. | ||
| 3. Démarrer le véhicule. | |||
■ Attention : dès que le véhicule est démarré, débrancher dans les 30 secondes le câble d'assistance au démarrage ^18 de la batterie externe Powerbank avec compresseur ^1 . Débrancher d'abord la borne noire (B), puis la borne rouge (A) des pôles de la batterie. Dans le cas contraire, des
situations dangereuses pourraient se produire !
■ Laisser tourner le moteur du véhicule.
- FAQ
Q: Question
R : Réponse
Q : Combien de temps faut-il pour recharger complètement un téléphone portable au moyen de l'appareil ?
R : Avec une capacité de batterie de 3 500 mAh : environ 3 – 4 heures en cas de raccordement à la sortie USB 5 V ____ /1 A 12 . environ 2 – 3 heures en cas de raccordement à la sortie USB 5 V /2 A 11 . Notez qu’un appareil allumé épuise la batterie pendant son chargement, ce qui peut prolonger le temps de charge.
Q : Combien de temps la batterie externe Powerbank avec compresseur 1 conserve-t-elle sa charge ?
R : 3 à 6 mois. Il est cependant recommandé de charger la batterie une fois par mois.
Q : Comment éteindre la batterie externe Powerbank avec compresseur 1 ?
R : Après l'allumage de la batterie externe Powerbank avec compresseur 1 sur l'interrupteur d'alimentation de la batterie externe Powerbank 9, la batterie externe Powerbank avec compresseur s'éteint à nouveau automatiquement après environ 20 secondes si le compresseur n'est pas démarré ou si aucun consommateur n'est connecté. Il n'est pas prévu d'éteindre l'appareilmanuellement.
• Dépannage
● = Problème
= Cause
○ = Résolution
- Labatterieexterne Powerbank avec compresseur 1 n'est pas complètement rechargée bien que les 4 voyants de contrôle 13 soient allumés en permanence.
- La charge est à 60 % après une non-utilisation ou un stockage de longue durée.
○ Rechargez la batterie externe Powerbank avec compresseur 1 comme décrit dans la section « Charger la batterie externe Powerbank avec compresseur ».
- Aucune réaction lors de l'actionnement de l'interrupteur d'alimentation de la batterie externe Powerbank 9.
- La protection contre les sous-tensions de la batterie externe Powerbank avec compresseur 1 est activée.
○ Raccordez la batterie externe Powerbank avec compresseur 1 sur la prise de charge 5 V ____ /2 A 10 à une prise à l'aide de l'adaptateur secteur 24.
- Un voyant de contrôle ^13 est allumé, mais la batterie externe Powerbank avec compresseur ^1 ne peut pas être utilisée.
- La protection contre les sous-tensions de la batterie externe Powerbank avec compresseur 1 est activée.
○ Raccordez la batterie externe Powerbank avec compresseur 1 sur la prise de charge 5 V --- /2 A 10 à une prise à l'aide de l'adaptateur secteur 24.
- Nettoyage
Attention : l'appareil ne doit ni être aspergé d'eau, ni être plongé dans l'eau. Risque de blessure par choc électrique si de l'humidité pénètre à l'intérieur de l'appareil.
- N'utilisez aucun détergent ou solvant. Ils pourraient causer des dommages irrémédiables sur l'appareil.
- Gardez le boîtier et les accessoires de l'appareil propres. - Pour le nettoyage de l'apparei et des accessoires, utilisez un
chiffon humide ou une brosse douce.
- Rangement
- Rangez toujours l'appareil dans un endroit sec et hors de portée des enfants. - Veillez à ce que le tuyau pneumatique 17 ne soit pas plié pour éviter un endommagement. - Rangez les adaptateurs de vanne 21, 22 et 23 dans le compartiment de rangement prévu à cet effet 14.
- Indications relatives à l'environnement et à la mise au rebut
Récupérer les matières premières plutôt que d'éliminer les déchets !
Conformément à la directive européenne 2012/19/EU, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. Éliminez l'appareil auprès d'une entreprise de recyclage agréée ou du point de collecte de votre commune. Respectez les directives en vigueur. En cas de doute, contactez votre point de collecte.
L'appareil, les accessoires et l'emballage doivent être recyclés dans le respect de l'environnement.
Ne jetez jamais les appareils électriques avec les ordures ménagères !
En tant que consommateur final, vous êtes dans l'obligation légale (directive sur les batteries) de rapporter toutes les batteries usagées. Les batteries contenant des produits nocifs sont caractérisées par les symboles ci-contre interdisant de les jeter avec les ordures ménagères. Les désignations du métal lourd en question sont : Cd = cadmium, Hg = mercure, Pb = plomb.
Déposez les batteries usagées dans un point de collecte de votre ville ou de votre municipalité ou rapportez-les chez votre commerçant.
Vous vous conformez ainsi aux obligations légales et contribuez de manière essentielle à la protection de l'environnement.
Remarque : la batterie intégrée ne peut être démontée pour être éliminée.
Respectez le marquage sur les différents emballages et triez-les si nécessaire. Les emballages sont identifiés par des abréviations (a) et des chiffres (b) ayant la signification suivante :
1 – 7 : plastiques, 20 – 22 : papier et carton, 80 – 98 : composites.
- Déclaration de conformitéUE
Nous, la société
C. M. C. GmbH
Responsable des documents :
déclarons sous notre responsabilité exclusive que le produit
Batterie externe Powerbank avec compresseur
IAN : 384811_2107
Réf : 2440
Année de
fabrication : 2022/11
Modèle : UPK 10 E2
satisfait aux exigences de protection essentielles indiquées dans les directives européennes
Compatibilité
électromagnétique
(2014/30/EU)
Directive relative à la basse
tension :
(2014/35/EU)
Directive RoHS :
(2011/65/EU)+(2015/863/EU)
Directive sur l'écoconception : (2009/125/EU)
et leurs modifications.
L'objet de la déclaration décrit ci-dessus satisfait aux prescriptions de la directive 2011/65/EU du Parlement et du Conseil Européen datées du 8 juin 2011 et relatives à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Pour l'évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références :
EU 1194/2012
EN 1012-1:2010
EN 50498:2010
EN 55032:2015
EN 55035:2017
EN 60335-1:2012
+AC:2014+A11:2014+
+A13:2017+A1:2019+
A2:2019+A14:2019
EN 61000-3-2:2019
EN 61000-3-3:2013+
A1:2019
EN 62233:2008
EN 62471:2008
EN 50563:2011
+A1:2013
EN 50564:2011
St. Ingbert, le 01/10/2021
- Remarques sur la garantie et le service après-vente
Garantie de la Creative Marketing Consulting GmbH
Chère cliente, cher client, cet appareil bénéficie d'une période de garantie de 3 ans à compter de la date d'achat. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
- Conditions de garantie
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie
qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat : 1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent im-propre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
- Période de garantie et revendications légales pour vices
La durée de la garantie n'est pas rallongée par la prestation de garantie. Ceci s'applique aussi aux pièces remplacées et réparées. Les dommages et les vices que se trouvent déjà éventuellement à l'achat doivent être signalés immédiatement après le déballage. Les réparations dues après la fin de la période de garantie sont payantes.
La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indications fournies dans le manuel d'utilisation doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Les utilisations ou manipulations déconseillées dans le mode d'emploi ou sujettes à un avertissement dans ce même manuel doivent impérativement être évitées.
Le produit est exclusivement destiné à un usage privé et non commercial. Les manipulations incorrectes et inappropriées, l'usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé annulent la garantie.
- Étendue de la garantie
- Faire valoir sa garantie
L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme p. ex. des interrupteurs, des batteries et des éléments fabriqués en verre.
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN) au titre de preuves d'achat pour toute demande. Le numéro de référence de l'article est indiqué sur la plaque signalétique, sur une gravure, sur la couverture de votre manuel (en bas à gauche) ou sur un autocollant placé sur la face arrière ou inférieure de l'appareil.
En cas de dysfonctionnement de l'appareil ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Tout produit considéré comme défectueux peut alors être envoyé sans frais de port supplémentaires au service après-vente indiqué, accompagné de la preuve d'achat et d'une description écrite du défaut mentionnant également sa date d'apparition.
Remarque :
Le site www.lidl-service.com vous permet de télécharger le présent mode d'emploi, ainsi que d'autres manuels, des vidéos sur les produits et des logiciels.
Ce code QR vous permet d'accéder directement à la page du service après-vente de Lidl (www.lidl-service.com). Saisissez la référence de l'article (IAN) 384811 pour ouvrir le mode d'emploi correspondant.
Comment nous contacter :
FR, BE, CH
Nom : Ecos Office Forbach Site web : www.cmc-creative.de E-mail : service.fr@cmc-creative.de Téléphone : 0033 (0) 3 87 84 72 34 Siège : Allemagne
IAN 384811\_2107
Veuillez noter que les coordonnées fournies ci-après ne sont pas les coordonnées du service après-vente. Contactez d'abord le service après-vente mentionné ci-dessus.
Adresse :
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
ALLEMAGNE
Dernière mise à jour · Stand van de informatie ·
