| Marca | Ultimate Speed |
| Modelo | UPK 10 E2 |
| Tipo de producto | Batería externa Powerbank con compresor |
| Tipo de batería | Fosfato de litio y hierro (LiFePO4) |
| Capacidad de la batería | 14 000 mAh / 44,8 Wh (3,2 V) |
| Ciclos de carga | 2000 |
| Tiempo de carga | Hasta 8 horas |
| Tensión de entrada (carga) | 5 V / 2 A |
| Tensión de salida USB | 5 V / 1 A (salida 1) y 5 V / 2 A (salida 2) |
| Corriente máxima (asistencia de arranque) | 400 A |
| Corriente nominal de arranque | 200 A |
| Tensión de la batería | 12 V |
| Presión máxima del compresor | 10 bar (extraíble máx. 3,5 bar) |
| Caudal de aire del compresor | 22 l/min |
| Servicio continuo máx. del compresor | 7 minutos, luego enfriamiento 15 minutos |
| Temperatura de uso | 0 °C a 60 °C |
| Temperatura de carga | 0 °C a 35 °C |
| Funciones principales | Asistencia de arranque, compresor, lámpara LED (iluminación/parpadeo/SOS), carga USB |
| Accesorios incluidos | Cable de asistencia de arranque, adaptador de corriente (5 V / 2 A), manguera neumática, 3 adaptadores de válvula |
| Mantenimiento y limpieza | Limpiar con un paño húmedo o un cepillo suave. No sumergir en agua ni usar disolventes. |
| Seguridad | Protección contra subtensión, sobrecarga y sobrecalentamiento. No cortocircuitar. Usar solo el adaptador incluido. |
| Garantía | 3 años |
| Fabricante | C.M.C. GmbH, Katharina-Loth-Str. 15, 66386 St. Ingbert, Alemania |
Preguntas frecuentes - UPK 10 E2 ULTIMATE SPEED
Preguntas de los usuarios sobre UPK 10 E2 ULTIMATE SPEED
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Batería externa en formato PDF gratis! Encuentra tus instrucciones UPK 10 E2 - ULTIMATE SPEED y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. UPK 10 E2 de la marca ULTIMATE SPEED.
MANUAL DE USUARIO UPK 10 E2 ULTIMATE SPEED
Instrucciones de funcionamiento y de seguridad
Traducción del manual de funcionamiento original
O O O
POWERBANK CON COMPRESSORE
Antes de leer, abra la página con las ilustraciones y familiarícese con todas las funciones del dispositivo.
DK
Telefón: 0850 232001
Sídlo: Nemecko
IAN 384811\_2107

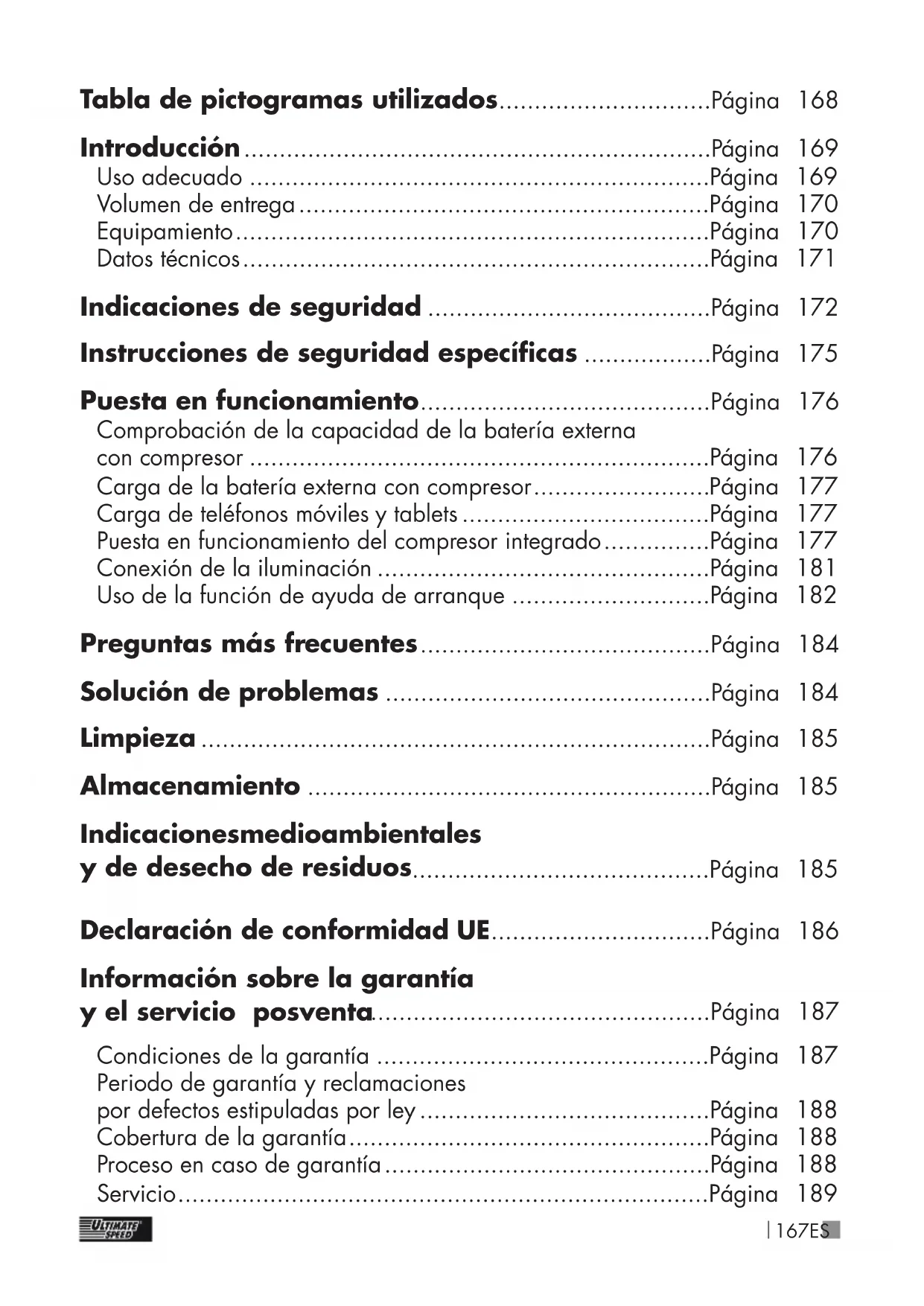

Tabla de pictogramas utilizados....Página 168
