Mærke	Ultimate Speed
Model	UPK 10 E2
Produkttype	Ekstern powerbank med kompressor
Batteritype	Lithiumjernfosfat (LiFePO4)
Batterikapacitet	14 000 mAh / 44,8 Wh (3,2 V)
Opladningscyklusser	2000
Opladningstid	Op til 8 timer
Indgangsspænding (opladning)	5 V / 2 A
USB-udgangsspænding	5 V / 1 A (udgang 1) og 5 V / 2 A (udgang 2)
Spidsstrøm (startassistance)	400 A
Nominel startstrøm	200 A
Batterispænding	12 V
Kompressorens maksimale tryk	10 bar (aftagelig maks. 3,5 bar)
Kompressorens luftstrøm	22 l/min
Kompressorens maksimale kontinuerlige drift	7 minutter, derefter 15 minutters afkøling
Driftstemperatur	0 °C til 60 °C
Opladningstemperatur	0 °C til 35 °C
Hovedfunktioner	Startassistance, kompressor, LED-lampe (lys/blink/SOS), USB-opladning
Medfølgende tilbehør	Startkabel, netadapter (5 V / 2 A), luftslange, 3 ventiladaptere
Vedligeholdelse og rengøring	Rengør med en fugtig klud eller en blød børste. Må ikke nedsænkes i vand eller bruge opløsningsmidler.
Sikkerhed	Beskyttelse mod underspænding, overbelastning og overophedning. Må ikke kortsluttes. Brug kun den medfølgende adapter.
Garanti	3 år
Producent	C.M.C. GmbH, Katharina-Loth-Str. 15, 66386 St. Ingbert, Tyskland

Ofte stillede spørgsmål - UPK 10 E2 ULTIMATE SPEED

Hvor lang tid tager det at oplade en mobiltelefon helt med denne enhed?

Med en batterikapacitet på 3.500 mAh: cirka 3 til 4 timer på USB-udgang 5 V / 1 A, og cirka 2 til 3 timer på USB-udgang 5 V / 2 A. Bemærk, at en tændt enhed reducerer opladningen.

Hvor længe bevarer den eksterne batteri sin opladning?

3 til 6 måneder. Det anbefales at oplade batteriet en gang om måneden for at forlænge dets levetid.

Hvordan slukker man den eksterne batteri?

Enheden slukker automatisk efter cirka 20 sekunder, hvis kompressoren ikke er startet, eller hvis ingen forbruger er tilsluttet. Der er ikke mulighed for manuel slukning.

Hvilken type batteri anvendes?

Batteriet er af typen lithiumjernfosfat (LiFePO4) med 2000 opladningscyklusser og en kapacitet på 14.000 mAh.

Kan jeg bruge kompressoren til at pumpe bildæk?

Ja, kompressoren er designet til bildæk (maks. tryk 3,5 bar). Brug den medfølgende slange og adaptere. Overskrid ikke 7 minutters kontinuerlig brug.

Hvordan bruger man startassistancefunktionen?

Sørg for, at mindst 3 kontrollamper er tændt. Tilslut startkablet, først den røde pol (+) til køretøjets batteri, derefter den sorte (-). Start køretøjet og frakobl inden for 30 sekunder.

Hvad gør jeg, hvis den røde fejl-LED blinker?

Dette kan indikere omvendt polforbindelse, for høj temperatur eller en defekt batteri. Kontroller tilslutningerne og lad enheden køle af om nødvendigt.

Kan LED-lampen bruges som nødlys?

Ja, den har tilstande fast lys, blink og SOS. Aktivér den ved at holde tænd/sluk-knappen nede i 3 sekunder, tryk derefter kort for at skifte tilstand.

Hvordan rengør jeg enheden?

Brug en fugtig klud eller en blød børste. Nedsænk aldrig enheden i vand, og brug ikke opløsningsmidler eller aggressive rengøringsmidler.

Hvad gør jeg, hvis underspændingsbeskyttelsen aktiveres?

Tilslut enheden til en stikkontakt med den medfølgende adapter (5 V / 2 A) for at oplade den. Beskyttelsen forhindrer dybdeafladning og forlænger batteriets levetid.

BRUGSANVISNING UPK 10 E2 ULTIMATE SPEED

Brugs- og sikkerhedsanvisninger

Oversættelse af den originale driftsvejledning

HU

POWERBANKKOMPRESSZORRAL

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

O O O

Sikkerhedsregler ...... Side 196

Specifikke sikkerhedsanvisninger .... Side 199

Ibrugtagning ...... Side 199

Kontroller kapaciteten af powerbank med kompressor...... Side 200

Opladning af powerbank med kompressor .... Side 200

Opladning af mobiltelefoner og tabletcomputere ...... Side 200

Ibrugtagning af den integrerede kompressor ....Side 201

Tænde for belysningen .... Side 204

Brug af starchjælpfunktionen....Side 204

Ofte stillede spørgsmål....Side 206

Fejlafhjælpning ...... Side 206

Rensning....Side 207

Opbevaring ...... Side 207

Miljøhenvisninger og oplysninger vedrørende bortskafning....Side 207

EU-konformitetserklæring....Side 208

Oplysninger om garanti og serviceafvikling......Side 209

Garantibetingelser....Side 209

Garantiperiode og lovmæssige krav i tilfælde af mangler ...... Side 210

Garantiens omfang....Side 210

Afvikling af garantisager ...... Side 210

Service....Side 211

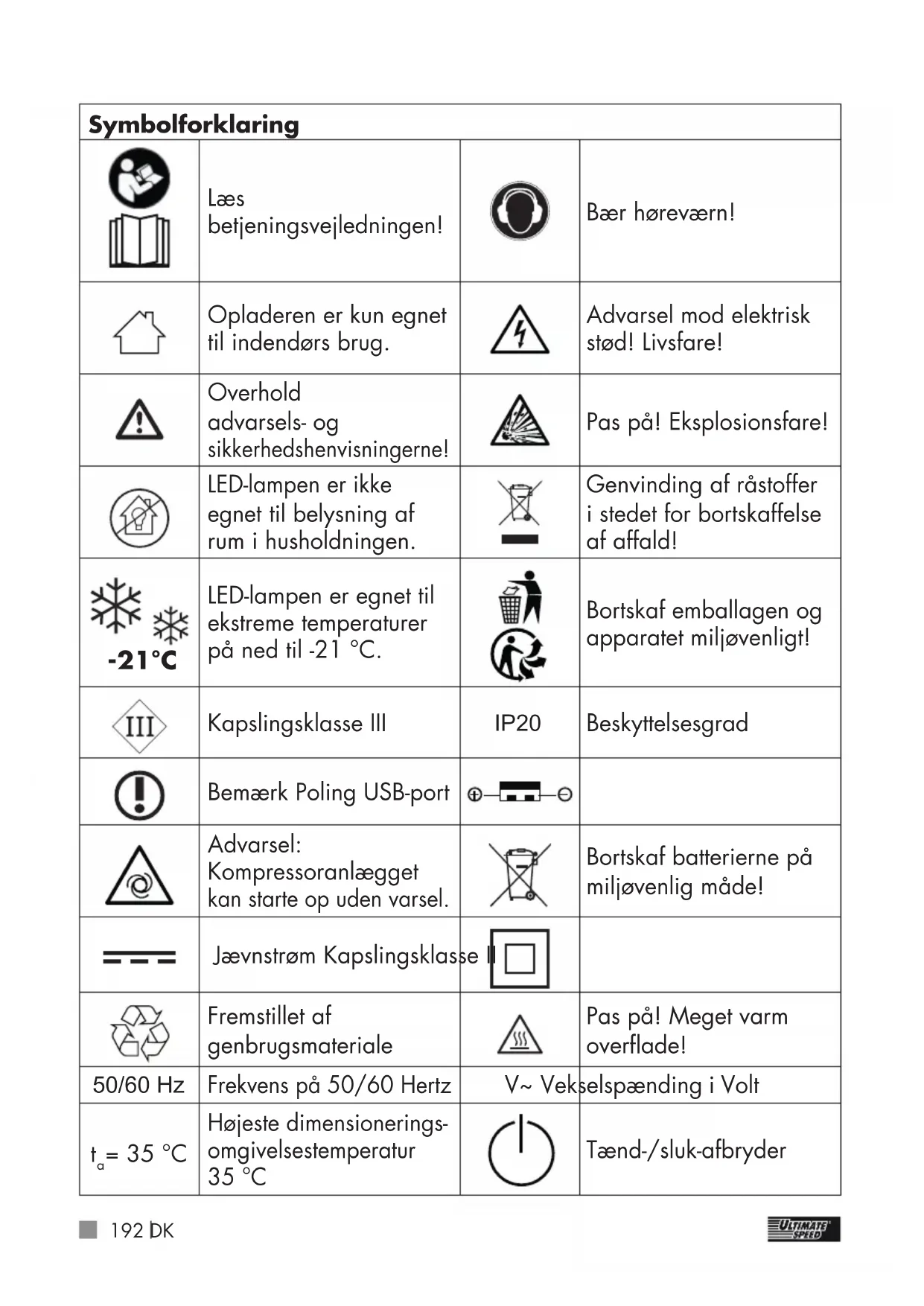

Symbolforklaring
	Læs betjeningsvejledningen!		Bær høreværn!
	Opladeren er kun egnet til indendørs brug.		Advarsel mod elektrisk stød! Livsfare!
	Overhold advarsels- og sikkerhedshenvisningerne!		Pas på! Eksplosionsfare!
	LED-lampen er ikke egnet til belysning af rum i husholdningen.		Genvinding af råstoffer i stedet for bortskaffelse af affald!
	LED-lampen er egnet til ekstreme temperaturer på ned til -21 °C.		Bortskaf emballagen og apparatet miljøvenligt!
	Kapslingsklasse III	IP20	Beskyttelsesgrad
	Bemærk Poling USB-port
	Advarsel: Kompressoranlægget kan starte op uden varsel.		Bortskaf batterierne på miljøvenlig måde!
	Jævnstrøm Kapslingsklasse
	Fremstillet af genbrugsmateriale		Pas på! Meget varm overflade!
50/60 Hz	Frekvens på 50/60 Hertz	V~ Vekselspænding i Volt
t_a = ^3C	Højeste dimensionerings- omgivelsestemperatur 35 °C		Tænd-/sluk-afbryder

POWERBANK MED KOMPRESSOR UPK 10 E2

- Indledning

Hjerteligt tillykke! Du har valgt et kvalitetsprodukt fra vort firma. Lær apparatet at kende inden første ibrugtagning. Læs hertil opmærksomt den følgende brugsvejledning og sikkerhedshenvisningerne.

OPBEVARES UTILGÆNGELIGT FOR B∅RN!

Starthjælpsfunktionen er kun egnet til benzin-motorer med op til maks. 3,5 l cylindervolumen og dieselmotorer med op til maks. 2,2 l cylindervolumen.

Denne powerbank med kompressor tjener som ekstra energikilde til 12-V-bilbatteri-systemer i tilfælde af startproblemer ved diesel- og benzindrevne bilmotorer på grund af svage, tomme eller defekte startbatterier. Denne powerbank med kompressor kan dog ikke erstatte bilbatteriet. Den giver brugeren om nødvendigt kun mulighed for at starte bilen uden yderligere hjælp

fra tredjepart, når der ikke kræves mere end 400 A til opstart (maksimal spidsstrøm). Denne powerbank med kompressor har desuden to USB-udgange. Når der er behov for det, kan således også mobiltelefonen, navigationssystemet eller andre apparater med USB-tilslutning opla-des. Den integrerede kompressor er beregnet til at etablere trykket i dæk (f. eks. bildæk og cykeldæk), bolde og andre oppustelige genstande, der har et mindre volumen.

Kompressoren er ikke beregnet til at oppuste ting med stort volumen (f. eks. luftmadrasser), fordi den uden modtryk hurtigt kan blive meget varm. Denne powerbank med kompressor er ikke dimensioneret til vedvarende drift i mere end 7 minutter ad gangen til at danne tryk. Det maksimale udgangstryk er 3,5 bar.

Bemærk: Manometeret er ikke kalibreret.

Enhver anden form for brug kan bevirke skader på apparatet og udgøre en alvorlig fare for brugeren. Fabrikanten bærer ikke noget ansvar for skader, som er opstået på grund af uhensigtsmæssig brug eller forkert betjening. Denne powerbank med kompressor er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien.

Apparatet blev udviklet til privat brug og er ikke egnet til erhvervs-mæssig eller industriel anvendelse. Kun instruerede personer må tage apparatet i brug.

LED-lampen er ikke egnet til belysning af rum i husholdningen.

LED-lampen er egnet til ekstreme temperaturer på ned til -21 °C.

- Leveringsomfang

1 Powerbank med kompressor
1 Betjeningsvejledning

Tillbehør:

1 Starthjælpskabel
1 Strømforsyning (består af stikadapter og USB-kabel)
3 Ventiladaptere
1 Trykluftslange

• Udstyr

Kontroller umiddelbart, efter at alt er blevet pakket ud, at alle dele, der hører til leveringsomfanget, er fulgt med, og kontroller samtidigt den upåklage-lige tilstand af powerbank med kompressor. Hvis apparatet er

i stykker, må det ikke bruges.

1 Powerbank med kompressor
2 Tænd-/sluk-kontakt for kompressoren (0/1)
0 betyder „sluk“. I betyder „tænd“.
3 „+“-tast
4 „-“-tast
5 Menu-taste „M“
6 Digitalt manometer med visning af lufttryk (ikke kalibreret)
7 LED-lampe
8 Bil-starthjælp-udgang
9 Tænd-knap for powerbank
10 Opladningstilslutning 5 V /2 A
11 Udgang USB 5 V /2 A
12 Udgang USB 5 V /1 A
13 Kontrollamper
14 Opbevaringsrum til ventiladaptere
15 Slangetilslutning
16 Advarselsskilt
17 Trykluftslange
18 Starthjælpskabel
19 Grøn start-LED
20 Rød fejl-LED
21 Ventiladapter til bolde
22 Ventiladaptertiloppustelige genstande
23 Ventiladaptertiloppustelige genstande
24 Strømforsyning (består af stikadapter og USB-kabel)

Bemærk: Det i den efterfølgende tekst benyttede begreb „produkt“ eller „apparat“ refererer til den

i denne brugsvejledning nævnte powerbank med kompressor.

Tekniske data

Ud fra seriekoblingen af de fire enkelte celler, som akkuen er opbygget af, resulterer der ved en samlet spænding på 4 x 3,2 V ≈ 12 V en kapacitet på 3500 mAh. Den heraf resulterende effekt svarer til den samme effekt som ved en akku med en samlet kapacitet på 14000 mAh ved 3,2 V.

Model: UPK 10 E2

Batteritype:Litium-

jernfosfat

Batterikapacitet: 14.000mAh,

3,2 V = ,

44,8 Wh

opladning): 5 V /2 A

Udgangsspænding

Maksimalt udgangstryk: 3,5 bar

Permanent drift: maks.

7 min*

Transporteret

luftmængde: 22 l/min

Strømforsyning:

Producentens navn eller handelsmærke, handelsregisternummer og adresse:

Fabrikant:

Dong Guan HP-Power Technology

Indgangsvekselstrømfrekvens:

50/60 Hz

Udgangsspænding:

5,0 V

Udgangsstrøm:

2,0 A

Udgangseffekt:

10,0 W

Gennemsnitlig effektivitet i drift: 79,493 %

Effektivitet ved lav belastning: 76,241 %

Effektforbrug ved nul belastning: 0,06 W

* Permanent drift: Den integrerede kompressor må ikke køre uafbrudt i mere end 7 minutter. Herefter skal der holdes en pause på 15 minutter.

Tekniske og optiske ændringer kan i forbindelse med videreudviklinger foretages uden forudgående meddelelse. Alle mål, bemærkninger og oplysninger i denne brugsvejledning er derfor ikke garanterede. Retskrav, som fremsættes på grundlag af brugsvejledningen, kan derfor ikke gøres gældende.

- Sikkerhedsregler

LÆS VENLIGST BETJE-NINGSVEJLEDNINGEN GRUNDIGT IGENNEM F∅R BRUG. DEN ER EN DEL AF APPARATET OG SKAL ALTID VÆRE TILGÆNGELIG!

Dette afsnit behandler de grundlæggende sikkerhedsforskrifter ved arbejdet med apparatet.

Personers sikkerhed:

Dette apparat kan benyttes af børn fra 8-års alderen og opefter samt af personer med forringede fysiske, sensoriske eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller mht. sikker brug af apparatet er blevet vejledt og har forstået de deraf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse fra brugerens side må ikke gennemføres af børn uden at være under opsyn.

Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

- Hold apparatet på afstand fra personer – især børn – og husdyr.

- Inden for arbejdsområdet er bruger ansvarlig over for tredjepart for skader, som er opstået ved brug af apparatet.

■ Ret aldrig apparatet mod dig selv eller mod andre personer, og især ikke mod øjne og ører, når det er i drift. Der er fare for kvæstelser!

■ Lad ikke apparatet køre uden at have det under opsyn, og tag hensyn til den vejledning,

der gælder for den oppustelige genstand. Den oppustelige genstand kan briste og springe. Sluk for kompressoren, før det maksimalt tilladte tryk bliver nået.

- Opbevar apparatet på et tørt sted og uden for børns rækkevidde.

Således undgår du skader på apparatet og eventuelt heraf resulterende person-skader:

Arbejde med apparatet:

■ Benyt ikke apparatet, mens du kører.

- Kontroller apparatet for beskadigelser før ibrugtagningen, og brug det kun i upåklagelig stand.

Udsæt apparatet hverken for regn eller fugtigt vejrlig. Lad ikke apparatet komme i kontakt med vand, og nedsænk det ikke i vand. Der er fare for elektrisk stød!

Alle apparatets åbninger skal holdes frie og må ikke blokeres, mens det er i funktion. Luk ikke åbningerne med hænder eller fingre, og dæk ikke apparatet til. Der er fare for overophedning!

Lad ikke apparatet blive liggende i bilen ved høje temperaturer. Apparatet kan blive totalskadet.
- Apparatet bliver varmt, mens det er i drift. Der er fare for forbrændinger, när man rører ved de meget varme steder.
- Pas på, at der hverken kan trænge sand, støv eller andre små fremmedlegemer ind i åbningerne til luftindtag og luftudslip.
■ Anvend aldrig apparatet i nærheden af antændelige væsker eller gasser. Sug ikke nogen varme dampe ind. Der er fare for brand eller eksplosion, hvis disse instruktioner ikke overholdes.
■ Sluk for apparatet og træk stikket ud af stikkontakten:

• när du ikke bruger appa- ratet
• når du efterlader apparatet uden opsyn
• når du renser apparatet
• när tilslutningsledningen er beskadiget
• efter indtrængen af fremmedlegemer eller ved unormale lyde.

■ Brug kun det tilbehør, som leveres og anbefales af fabrikanten.

Denne powerbank med kompressor må ikke skilles ad eller modificeres. Dette apparat må kun repareres af en servicetekniker.

- Apparatet må ikke benyttes i områder, hvor der er fare for eksplosion, f. eks. i nærheden af antændelige væsker, gasser eller støv.

■ Apparatet må ikke udsættes Akkuer:

for varme.

Må ikke opbevares på steder, hvor temperaturen kan blive højere end 70°C.

Må kun oplades ved en omgivelsestemperatur mellem 0 °C og 35 °C.

Brug kun den strømforsyning 24, som er blevet leveret sammen med apparatet.

FORSIGTIG! Sådan undgår du uheld og kvæstelser på grund af elektriske stød:

Elektrisk sikkerhed:

■ Brug ikke apparatet, när afbryderen ikke kan slås til eller fra. Sørg for at få en beskadiget afbryder udskiftet.

Bær ikke apparatet i ledningen. Træk ikke i ledningen for at trække stikket ud af

stikkontakten. Beskyt ledningen imod varme, olie og skarpe kanter.

• Træk i tilfælde af skader på kablet straks stikproppen ud af stikkontakten.
  De to klemmer må ikke kortsluttes. Dette kan føre til farlige situationer!

Akkuer:

FORSIGTIG! EKSPLOSIONSFARE!

Kortslut ikke powerbank med kompressor 1 og / eller luk den ikke op. Der kan ske overopvarmning og opstå brandfare eller akkuen kan briste.
■ Udsæt ikke powerbank med kompressor 1 for kraftig varme. Batteriet kan eksplo- dere.
■ Kontroller powerbank med kompressor 1 regelmæssigt for utæthed. Udløbne eller beskadigede batterier kan ved berøring bevirke en ætsning af huden. Bær derfor i dette tilfælde altid egnede sikkerhedshandsker! Tag forsigtigt væsken op med en klud, og undgå kontakt med hud og øjne. Ved hud- eller

øjenkontakt skyl straks med rent vand, og opsøg en læge.

- Specifikke sikkerhedsanvisninger

Det anbefales at oplade powerbank med kompressor 1 hver måned.

En mindre forøgelse af temperaturen under opladningen er ikke nogen fejl, men fuldstændigt normalt. Det anbefales dog at vente i 15 minutter efter opladningen, før man igen bruger powerbank med kompressor 1.

■ Udsæt ikke denne powerbank med kompressor 1 for fugt, høje temperaturer og ild.

■ Opbevar powerbank med kompressor 1 på et tørt sted, og beskyt den mod fugt og korrosion.

Hvis du konstaterer, at noget løber ud af din powerbank med kompressor 1 eller der opstår en ejendommelig lugt eller den deformeres, så hold omgående op med at bruge den, og kontakt producenten.

Lad ikke din powerbank med kompressor 1 falde ned, mens du bruger den.

■ Denne powerbank med

kompressor 1 er egnet til dæk på personbiler. Den er ikke egnet til store dæk som f. eks. til traktorer eller lastbiler.

Der kan opstå meget høje temperatur ved luftudslippet, mens oppustningen sker. Der er fare for forbrændinger!

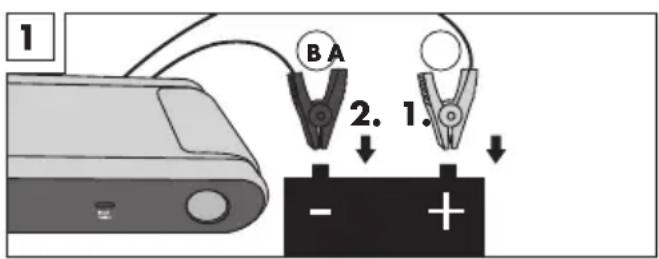

■ Pas ved brug af starchjælp-kablet 18 på, at det sorte stik sidder godt fast i bil-start-hjælp-udgangen 8.

■ Pas på ved brug af starchjælpen, at tre kontrollamper 13 lyser op.

Når de blå kontrollamper er slukket under startproceduren, så oplad din powerbank med kompressor 1.

Hvis køretøjet efter 3. – 5. startforsøg stadig ikke kan startes, stands startproceduren og kontroller andre årsager, som forhindrer fartøjet i at starte.

- Ibrugtagning

Bemærk: Efter at powerbank med kompressor 1 er blevet tændt med tænd-knappen for powerbank 9, slukker apparatet igen automatisk efter 20 sekunder, hvis kompressoren ikke bliver startet eller der ikke tilsluttes en forbruger.

- Kontroller kapaciteten af powerbank med kompressor

Pas på: Brug kun den strømforsyning 24, som er blevet leveret sammen med apparatet.

- Tænd for powerbank med kompressor 1 med tænd-knappen for powerbank 9.

■ Ved opladning blinker kontrollamperne 13.
Antallet af de kontrollampe, som lyser hele tiden, viser akkueffekten for powerbank med kompressor 1.
Når apparatet er fuldstændigt opladet, lyser alle fire kontrollamper 13 vedvarende.

Kontrollamper Akkueffekt
0 hele tiden 0%
1 hele tiden 25%
2 hele tiden 50%
3 hele tiden 75%
4 hele tiden 100%

• Opladning af powerbankmed kompressor

■ Tilslut powerbank med kompressor 1 til en stikkontakt 24 ved hjælp af strømadapteren.
■ Tilslut strømadapterens strømkabel 24 til opladningstilslutningen

(5 V --- /2 A) 10 på powerbank med kompressor 1 og tilslut så til en stikkontakt.

Bemærk: For at beskytte appa- ratet mod skader er der indbygget et sikkerhedskredsløb mod for lav -spænding i powerbank med kom- pressor 1. Dette forhindrer en dyb afladning af powerbank med kom- pressor 1 og slukker automatisk for apparatet i tilfælde af, at akkuen er fuldstændigt afladet. I dette tilfælde lyser der nu blot en af de fire blå kontrollamper 13. I dette tilfælde kan der dog ikke udtages nogen energi, og kompressorfunktionen bliver deaktiveret. Oplad venligst powerbank med kompressor 1 igen ved hjælp af strømforsyningen 24.

• Opladning af mobiletelefonerog tabletcomputere

■ Tryk en gang på tænd-knappen for powerbank med kompressor 9.
- Tilslut et egnet USB-opladningskabel til USB-udgangen (5 V === / 2 A) 11 eller til USB-udgangen (5 V === / 1 A) 12 og tilslut det så til din mobiletelefon eller tablet-computer.

■ Opladningen begynder automatisk.

Bemærk: Opladning af USB-enheder (f.eks. mobiltelefon, tablet-computer) er ikke muligt, mens

selve powerbank med kompressor 1 bliver opladet.

- Ibrugtagning af den integrerede kompressor

■ Skru trykluftslange ^17 på slangetilslutningen ^15 på powerbank med kompressor ^1 (se afb. C).
- Placer apparatet på en jævn og ikke brændbar grund. Apparatet må ikke være i drift i støvede omgivelser. Der er fare for brand, og apparatet kan blive beskadiget.

Bemærk: Alt efter den genstand, der skal pustes op, kan du anvende trykluftslangen 17 direkte eller i forbindelse med de ventiladaptere 21, 22 og 23, der hører til leveringsomfanget.

Tilslutning af trykluftslangen uden ventiladapter

■ Skru den frie ende af trykluftslangen 17 direkte på den oppustelige genstands tilslutningsventil.

Tilslutning af trykluftslangen med ventiladapter

■ Ventiladapterne, 22 og 23 befinder sig i rummet til ventiladaptere 14 (se afb. C).
■ Skru først den ønskede ventiladapter 21, 22 eller 23 på den frie ende af trykluftslangen 17.
■ Stik så ventiladapteren ^21 , 22 eller ^23 ind i den oppustelige

genstands tilslutningsventil (fjern i givet fald først den oppustelige genstands ventilhætte).

Fjernelse af trykluftslangen

• Tilslutning uden ventiladapter, 22 eller 23: Skru trykluftslangen 17 af fra ventilen på den oppustelige genstand.
• Tilslutning med ventiladapteren, 22 eller 23: Træk først ventiladapteren af fra den oppustelige genstands tilslutningsventil. Skru så ventiladapteren 21, 22 eller 23 af fra trykluftslangen 17 (anbring i givet fald igen den oppustelige genstands ventilhætte).

Bemærk: Når trykluftslangen 17 løsnes, kan der slippe luft ud af den oppustelige genstand. Pas på at fjerne trykluftslangen 17 hurtigt.

■ Tænd for powerbank med kompressor 1 med tænd-knappen for powerbank 9
■ Forbind trykluftslangen på powerbank med kompressor 1 med den oppustelige genstand, som du vil fylde med luft. Gå frem som beskrevet i det forrige afsnit.
■ Vælg ved hjælp af menu-knappen „M“ 5 den ønskede enhed for trykket. Man kan vælge mellem enhederne Bar („Bar“), Kilopascal („KPa“), Kilogram per

kvadratcentimeter („KG/CM ^2 “) og pund per kvadrattomme („PSI“) (se afb. E).

■ Vælg det ønskede tryk på forhånd med „+“-knappen 3 og „-“-knappen 4. For at fremskynde valget kan du holde den pågældende tast nede i lidt længere tid. Det er muligt at indstille trykket mellem 0,3 bar og 3,5 bar i trin på 0,05 bar (se afb. E).

Bemærk: Mens trykket vælges, blinker det digitale manometer med visning af lufttrykket 6. Når der ikke trykkes på nogen knap i ca. 10 sekunder, viser displayet igen trykkets aktuelle værdi. Det indstillede tryk forbliver gemt.

- Tænd for den integrerede kompressor ved at sætte tænd/sluk-knappen for kompressoren 2 til „tænd“ (stilling I).

- Kompressoren starter og puster den oppustelige genstand op. - Du kan til enhver tid slukke for kompressoren ved at sætte tænd/sluk-knappen for kompressoren 2 til „sluk“ (stilling 0).

■ I modsat fald slukkes kompressoren automatisk, så snart den oppustelige genstand har nået det forud indstillede tryk.

■ Slå i dette tilfælde kompressorens oppumpning af oppustelige gen-tænd/sluk-kontakt 2 fra (stilling 0), stande, hvor et forkert tryk kan være efter at det på forhånd indstillede farligt (f.eks. cykeldæk), et sted med

tryk er nået, og kompressoren automatisk har slået fra.

■ Løsn den oppustelige genstand fra trykluftslangen 17, som beskrevet i det forrige afsnit.
■ Skru efter arbejdet trykluftslangen 17 af fra trykluftslange-tilslutningen 15 på powerbank med kompressor 1

Pas på: Slangetilslutningen 15 på powerbank med kompressor 1 bliver meget varm i drift. Pas under alle omstændigheder på ikke at røre ved slangetilslutningen 15 i drift for ikke at få nogen forbrændinger. Vent efter arbejdet i mindst 10 minutter, inden du igen løsner trykluftslangen 17 fra slangetilslutningen 15 på powerbank med kompressor 1.

Bemærk: Efter at powerbank med kompressor 1 er blevet tændt med tænd-knappen for powerbank 9, slukker apparatet igen automatisk efter 20 sekunder, hvis kompressoren ikke bliver startet eller der ikke tilsluttes en forbruger.

Bemærk: Det digitale manometer med visning af lufttrykket 6 på powerbank med kompressor 1 er ikke kalibreret. Opsøg derfor efter

oppumpning af oppustelige gen- stande, hvor et forkert tryk kan være farligt (f.eks. cykeldæk), et sted med

kalibreret udstyr, og kontroller trykket i den oppustelige genstand.

Arbejdsanvisninger

Apparatet er ikke egnet til vedvarende brug. Det blev udviklet til et danne et lufttryk, ikke til luftvolumen. I forbindelse med genstande med stort volumen benyt venligst ikke apparatet i mere end syv minutter i træk for at undgå overopvarmning og skader på apparatet. Lad det herefter køle af i mindst 15 minutter. Vi anbefaler, at en genstand med stort volumen først fyldes med luft for derefter at danne det ønskede tryk ved hjælp af apparatet. Brug ikke apparatet uafbrudt i mere end 7 minutter. Lad det herefter køle af i mindst 15 minutter.

Kontrol af lufttryk med powerbank med kompressor

Bemærk: Det digitale manometer med visning af lufttrykket 6 på powerbank med kompressor 1 er ikke kalibreret.

■ Tænd for powerbank med kompressor 1 med tænd-knappen for powerbank 9.
- Tilslut den oppustelige genstand, hvis tryk du ønsker at kontrollere, til trykluftslangen 17 på powerbank med kompressor 1. Gå frem som beskrevet i afsnittet „Tilslutning af trykluftslangen med

ventiladapter" hhv. „Tilslutning af trykluftslangen uden ventiladapter".

■ Vælg ved hjælp af menu-knappen „M” 5 den ønskede enhed for trykket. Man kan vælge mellem enhederne Bar („Bar“), Kilopascal („KPa“), Kilogram per kvadratcentimeter („KG/CM2“) og pund per kvadrattomme („PSI“) (se afb. E).

Det digitale manometer med visning af lufttrykket 6 viser trykket af den oppustelige genstand i den forud indstillede enhed.

■ Løsn den oppustelige genstand fra trykluftslangen 17 på powerbank med kompressor 1 Gå frem som beskrevet i afsnittet „Fjernelse af trykluftslangen“.

Bemærk: Når trykluftslangen 17 løsnes, kan der slippe luft ud af den oppustelige genstand. Pas på at fjerne trykluftslangen 17 hurtigt.

Sikring imod overbelastning

Ved overbelastning eller fejlfunktion udløses sikringen imod overbelastning for at beskytte apparatet.

Sæt aldrig en sikring i, der udløses ved en højere strømstyrkeværdi. Der er fare for brand!

Pas på: Til beskyttelse imod personskader og tingskader er der

indbygget et sikkerhedskredsløb for det genopladelige batteri i powerbank med kompressor 1. Dette forhindrer en overopvarmning af det i apparatet indbyggede genopladelige batteri og slukker automatisk for powerbank med kompressor 1 ved for høj batteritemperatur. Hvis dette skulle ske, skal du lade apparatet køle af, før det igen tages i brug.

■ Med et nyt og kort tryk på tænd-knappen for powerbank 9 skifter LED-lampen 7 til SOS-modus. Den blinker så 3 gange kort, 3 gange langt, 3 gange kort.

■ Med et nyt og kort tryk på tænd-knappen for powerbank 9 slukker du igen for LED-lampen 7.

• Tænde for belysningen

Pas på! Se ikke direkte ind i LED-lampen 7, fordi dette skader øjnene.

Belysningsmodus

■ For at tænde for LED-lampen skal tænd-knappen for powerbank 9 holdes nede i 3 sekunder.
■ Tryk på tænd-knappen for powerbank 9 igen i 3 sekunder for atter at slukke for LED-lampen 7.

Blinkmodus

■ For at tænde LED-lampen i blink- eller SOS-modus hold først tænd-knappen 9 for powerbank nede i 3 sekunder. LED-lampen 7 lyser først vedvarende.
■ Med et nyt og kort tryk på tænd-knappen for powerbank ⑨ skifter LED-lampen ⑦ til blink-modus.

Bemærk: Det er ikke muligt at tænde for belysningen, mens powerbank med kompressor 1 selv bliver opladet.

- Brug af starchjælpfunktionen

■ Pas på ved brug af starchjælpen, at mindst tre kontrollamper 13 lyser op hele tiden.

1 B A 2. 1. - +

Aktion LED'er Betydning /		Fejl	Løsning
1. Tilslutstart-hjælpkablet 18 på powerbank med kom-pressor 1 til bil-starthjælp-udgangen 8 på powerbank med kompres-sor 1 .	Den røde fejl-LED 20 på starchjælp-kablet 18 lyser hele tiden.	Den i powerbank med kompressor 1 konstaterede spænding er ikke tilstrækkelig til at starte bilen.	Oplad powerbanken med kompressor 1
	Den grønne start-LED 19 og den røde fejl-LED 20 blinker skiftevist.	Powerbank med kompressor 1 er klar	Videre med aktion 2.
2. Tilslut først den røde batterik-lemme (A) til bilbatteriets pluspol og så den sorte batteriklemme B til minuspolen (se billede 1).	Den røde fejl-LED 20 blinker, der lyder et kort alarmsignal.	Temperaturen er for høj, muligvis efter flere startforsøg.	Løsn først den sorte (B) og så den røde batteriklemme (A) fra batteripolerne. Begynd igen med aktion 1.
	Den røde fejl-LED 20 blinker, der lyder et vedvarende alarmsignal.	Batteriklemmerne (A) og (B) er forbyttet. Der er sket en kortslutning eller batteriet løber ud.
	Den røde fejl-LED 20 blinker en gang, der lyder et vedvarende alarmsignal, efterfulgt af to korte alarmtoner.
	Den grønne start-LED 19 og den røde fejl-LED 20 blinker skiftevist. Efter 1—2 sekunder lyser så kun den grønne start-LED 19	Tilslutningen er rigtig.	Videre med aktion 3.
3. Start bilen.

■ Pas på: Så snart bilen er startet, skal starchjælpkablet 18 inden for 30 sekunder fjernes fra powerbank med kompressor 1, og her skal først den sorte (B) og så den røde batteriklemme (A) fjernes fra batteripolerne. Ellers kan der opstå farlige situationer!

■ Lad bilens motor køre.

Sv: Efter at powerbank med kompressor 1 er blevet tændt med tænd-knappen for powerbank 9, slukker powerbank med kompressor igen automatisk efter 20 sekunder, hvis kompressoren ikke bliver startet eller der ikke tilsluttes en forbruger. Der er ikke nogen funktion til at slukke manuelt for apparatet.

- Ofte stillede spørgsmål - Fejlafhjælpning

-Sp: Spørgsmål

Sv: Svar

-Sp: Hvor lang tid tager det at oplade en mobiltelefon fuldstændigt med apparatet?

Sv: Ved en akkukapacitet på 3500 mAh: Ca. 3–4 timer ved tilslutning til USB-udgangen med 5 V ____ /1 A 12 . Ca. 2–3 timer ved tilslutning til USB-udgangen med 5 V ____ /2 A 11 . Bemærk, at et tændt apparat dog samtidigt forbruger akkueffekt, mens det oplades, der kan således gå mere tid til opladning.

-Sp: Hvor længe bevares akkuladningen i powerbank med kompressor 1?

Sv: 3–6 måneder. Det anbefales dog at oplade akkuen hver måned.

-Sp: Hvordan slukkes powerbank med kompressor 1?

● = Problem

= Årsag

○ = Afhjælpning

Powerbank med kompressor 1 er ikke fuldstændigt opladt, selvom alle fire kontrollamper 13 lyser vedvarende.

- Opladningsniveauetliggerefter et længere tidsrum uden brug eller efter en længere opbevaringstid på 60 %.

Powerbank med kompressor ^1 oplades igen som beskrevet i afsnittet „Opladning af powerbank med kompressor“.

- Ingen reaktion ved tryk på tænd-knappen på powerbank 9.

- Beskyttelsesfunktionen imod for lav spænding på powerbank med kompressor 1 er aktiveret.

- Der lyser en kontrollampe 13, men powerbank med kompressor 1 kan ikke anvendes.

- Beskyttelsesfunktionen imod for lav spænding på powerbank med kompressor 1 er aktiveret.

○ Tilslut powerbank med kompressor 1 med opladningstilslutningen 5 V /2 A 10 via strømadapteren 24 til en stikkontakt.

- Rensning

Pas på: Apparatet må ikke komme i kontakt med vand eller lægges direkte i vand. Fare for kvæstelser gennem elektrisk stød, hvis fugt trænger ind i apparatet.

■ Brug ikke nogen rengørings- hhv. opløsningsmidler. Du risikerer en irreparabel beskadigelse af apparatet.

■ Anvend en fugtig klud eller en blød børste til at rense apparatet og tilbehøret.

- Opbevaring

■ Opbevar apparatet på et tørt sted og uden for børns rækkevidde.
■ Pas på, at trykluftslange ^17 ikke knækkes, så beskadigelser undgås.
■ Opbevar ventiladapterne, 22 og 23 i opbevaringsrummet til ventiladaptere 14.

- Miljøhenvisninger og oplysninger vedrørende bortskafning

Genvinding af råstoffer i stedet for bortskaffelse af affald!

I henhold til det europæiske direktiv 2012/19/EU skal brugte elektriske apparater indsamles særskilt og materialerne udnyttes til genbrug. Bortskaf apparatet via en godkendt genbrugsvirksomhed eller din kommunes genbrugsstation. Overhold de aktuelt gældende bestemmelser. Henvend dig i tvivlstilfælde til din genbrugsstation.

Apparat, tilbehør og emballage skal afleveres til miljøvenlig genbrug.

Elektriske apparater må ikke smides ud sammen med almindeligt hus- holdningsaffald!

Du som slutbruger er ved lov forpligtet (batteridirektiv) til at

returnere alle brugte batterier. Batterier som indeholder skadestoffer. er mærket med de her viste symboler, som henviser til forbuddet mod bortskaffelse via husholdningsaffal- det. Betegnelserne for det udslagsgi- vende tungmetal er: Cd = cadmium, Hg = kviksølv, Pb = bly.

Bring brugte batterier til en genbrugsplads i din by eller kommune eller returner dem til forhandleren. Du opfylder dermed de lovmæssige forpligtelser og yder et vigtigt bidrag til miljøets beskyttelse.

Bemærk: Den indbyggede akku kan ikke tages ud for at blive bortskaffet. Tag hensyn til mærkningen på indpakningens forskellige materialer, og bortskaf dem i givet fald hver for sig. Indpakningens materialer er mærkede med forkortelser (a) og cifre (b) med følgende betydning: 1–7: Kunststoffer, 20–22: Papir og pap, 80–98: Kompositmaterialer.

• EU-konformitetserklæring

Vi, virksomheden

C. M. C. GmbH

Dokumentansvarlig:

opfylder de væsentlige sikkerhedskrav, som er fastlagte i de europæiske direktiver

Elektromagnetisk kompatibilitet:

(2014/30/EU)

Lavspændingsdirektiv:

(2014/35/EU)

RoHS-direktiv:

(2011/65/EU)+(2015/863/EU)

Miljødesign-direktiv:

(2009/125/EU) og hvis ændringer er fastlagte.

Erklæringens foroven beskrevne genstand opfylder Europa-Parlamentet og Det Europæiske Råds forskrifter iht. direktiverne 2011 / 65 / EU fra den 08. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Til evaluering af konformiteten blev følgende harmoniserede normer anvendt:

EU 1194/2012
EN 1012-1:2010
EN 50498:2010
EN 55032:2015
EN 55035:2017
EN 60335-1:2012
+AC:2014+A11:2014+
+A13:2017+ A1:2019+
A2:2019+ A14:2019
EN 61000-3-2:2019
EN 61000-3-3:2013+
A1:2019
EN 62233:2008
EN 62471:2008
EN 50563:2011
+A1:2013
EN 50564:2011

St. Ingbert, 01-10-2021

C.M.C. GmbH Katharma-Loth-Str. 15 66386 Str. 9049 Telefon: [phone] Telefax: [phone]

e.b. Dr. Christian Weyler - Kvalitetsstyring -

- Oplysninger om garanti og serviceafvikling

Garanti fra Creative Marketing & Consulting GmbH

Kære kunde,

på dette apparat har du tre års garanti fra købsdatoen. I tilfælde af mangler ved dette produkt har du lovmæssige rettigheder over for sælgeren af dette produkt. Disse lovmæssige rettigheder begrænses ikke af vores forneden beskrevne garanti.

• Garantibetingelser

Garantiperioden begynder fra købsdatoen af. Opbevar venligst den originale salgsnota. Denne kvittering kræves som dokumentation for købet. Hvis der inden for 3 år fra dette produkts købsdato opstår materiale- eller fabrikationsfejl, så repareres eller erstattes – efter vores valg – produktet af os uden omkostninger for dig. Denne garantiydelse forudsætter, at det defekte apparat og dokumentation på køb (kassebon) fremlægges inden for 3-års garantiperioden sammen med en kort, skriftlig beskrivelse af fejlen og hvornår den er opstået.

Hvis fejlen er omfattet af vores garanti, får du derefter det repare- rede eller et nyt apparat.

Ved reparation eller udskiftning af

apparatet begynder der ikke en ny garantiperiode.

- Garantiperiode og lovmæssigekrav i tilfældeatmangler

Garantiperioden forlænges ikke på grund af en garantiydelse.

Dette gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede forelå på købstidspunktet, skal meddeles omgående, när produktet er blevet pakket ud. Reparationer, der gen- nemføres efter garantiperiodens udløb, gennemføres mod betaling.

• Garantiens omfang

Apparatet er produceret i henhold til strenge kvalitetskrav, og før levering er det blevet afprøvet grundigt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og dermed kan betragtes som sliddele.

Garantien dækker heller ikke beskadigelser på følsomme komponenter som f.eks. omskiftere, akkuer eller dele, der er lavet af glas. Denne garanti bortfalder, när produktet er blevet beskadiget eller när det er blevet brugt eller vedligeholdt på ikke formålsbestemt eller forkert måde. Til formålsbestemt brug af produktet skal man udelukkende og

nøje følge de instruktioner, som står i den originale brugsvejledning.

Anvendelsesformål og handlinger, som frarådes eller som der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug.

Ved misbrug og uhensigtsmæssig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, ophører garantien.

• Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af dit anliggende bedes du følge disse anvisninger: Opbevar salgsnotaen som dokumentation på køb og hav ligeledes artikelnummeret (f.eks. IAN) ved hånden. Artikelnummeret er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på en mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal du først kontakte den forneden nævnte serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan du derefter sende portofrit til den meddelte service-adresse sammen med dokumentation for køb (kassebon, faktura) og oplysning om,

hvori manglen består, og hvornår den er opstået.

Bemaerk:

På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software.

Med denne QR-kode kommer du direkte til Lidls service-side (www.lidl-service.com) og ved at indtaste artikelnummeret (IAN) 384811 kan du åbne din brugsvejledning.

PDF ONLINE www.lidl-service.com

Service

Kontaktinformationer:

DK

Navn: C. M. C. GmbH

Internet-

adresse: www.cmc-creative.de

Bemærk venligst, at den følgende adresse ikke er en serviceadresse.
