| Merk | Ultimate Speed |
| Model | UPK 10 E2 |
| Producttype | Externe powerbank met compressor |
| Batterijtype | Lithium-ijzerfosfaat (LiFePO4) |
| Batterijcapaciteit | 14.000 mAh / 44,8 Wh (3,2 V) |
| Laadcycli | 2000 |
| Laadtijd | Tot 8 uur |
| Ingangsspanning (opladen) | 5 V / 2 A |
| USB-uitgangsspanning | 5 V / 1 A (uitgang 1) en 5 V / 2 A (uitgang 2) |
| Piekstroom (startondersteuning) | 400 A |
| Nominale startstroom | 200 A |
| Accuspanning | 12 V |
| Maximale compressordruk | 10 bar (aftapbaar max. 3,5 bar) |
| Luchtdebiet compressor | 22 l/min |
| Max. continue werking compressor | 7 minuten, daarna 15 minuten afkoelen |
| Gebruikstemperatuur | 0 °C tot 60 °C |
| Laadtemperatuur | 0 °C tot 35 °C |
| Hoofdfuncties | Startondersteuning, compressor, LED-lamp (verlichting/knipperen/SOS), USB-opladen |
| Meegeleverde accessoires | Startkabel, netadapter (5 V / 2 A), luchtslang, 3 ventieladapters |
| Onderhoud en reiniging | Reinigen met een vochtige doek of zachte borstel. Niet onderdompelen in water en geen oplosmiddelen gebruiken. |
| Veiligheid | Bescherming tegen onderspanning, overbelasting en oververhitting. Niet kortsluiten. Alleen de meegeleverde adapter gebruiken. |
| Garantie | 3 jaar |
| Fabrikant | C.M.C. GmbH, Katharina-Loth-Str. 15, 66386 St. Ingbert, Duitsland |
Veelgestelde vragen - UPK 10 E2 ULTIMATE SPEED
Gebruikersvragen over UPK 10 E2 ULTIMATE SPEED
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Powerbank in PDF-formaat gratis! Vind uw handleiding UPK 10 E2 - ULTIMATE SPEED en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UPK 10 E2 van het merk ULTIMATE SPEED.
GEBRUIKSAANWIJZING UPK 10 E2 ULTIMATE SPEED
Bedienings- en veiligheidsinstructies
Vertaling van de originele bedieningshandleiding
PL
POWERBANK Z KOMPRESOREM
Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.
CZ
NL/BE Bedienings- en veiligheidsinstructies Pagina 77
Tabel van de gebruikte pictogrammen....Pagina 78
Inleiding....Pagina 79
Gebruik conform de voorschriften....Pagina 79
Leveringsomvang....Pagina 80
Veiligheidsinstructies....Pagina 82
Specifieke veiligheidsaanwijzingen....Pagina 85
Ingebruikname ......Pagina 86
Capaciteit van de powerbank met compressor controleren.....Pagina 86
Powerbank met compressor opladen....Pagina 86
Mobiele telefoons en tablets opladen....Pagina 87
Inbedrijfstelling van de geïntegreerde compressor....Pagina 87
Verlichting inschakelen....Pagina 90
De starchulpfunctie gebruiken ......Pagina 91
Veelgestelde vragen....Pagina 92
Problemen oplossen....Pagina 93
Reiniging ......Pagina 94
Milieu-informatie en afvalverwijderingsrichtlijnen....Pagina 94
EU-conformiteitsverklaring ......Pagina 95
Aanwijzingen over garantie en afhandelen van de service....Pagina 96
Garantievoorwaarden....Pagina 96
Garantieperiode en wettelijke garantieclaims....Pagina 96
Omvang van de garantie ......Pagina 97
Afwikkeling in geval van garantie....Pagina 97

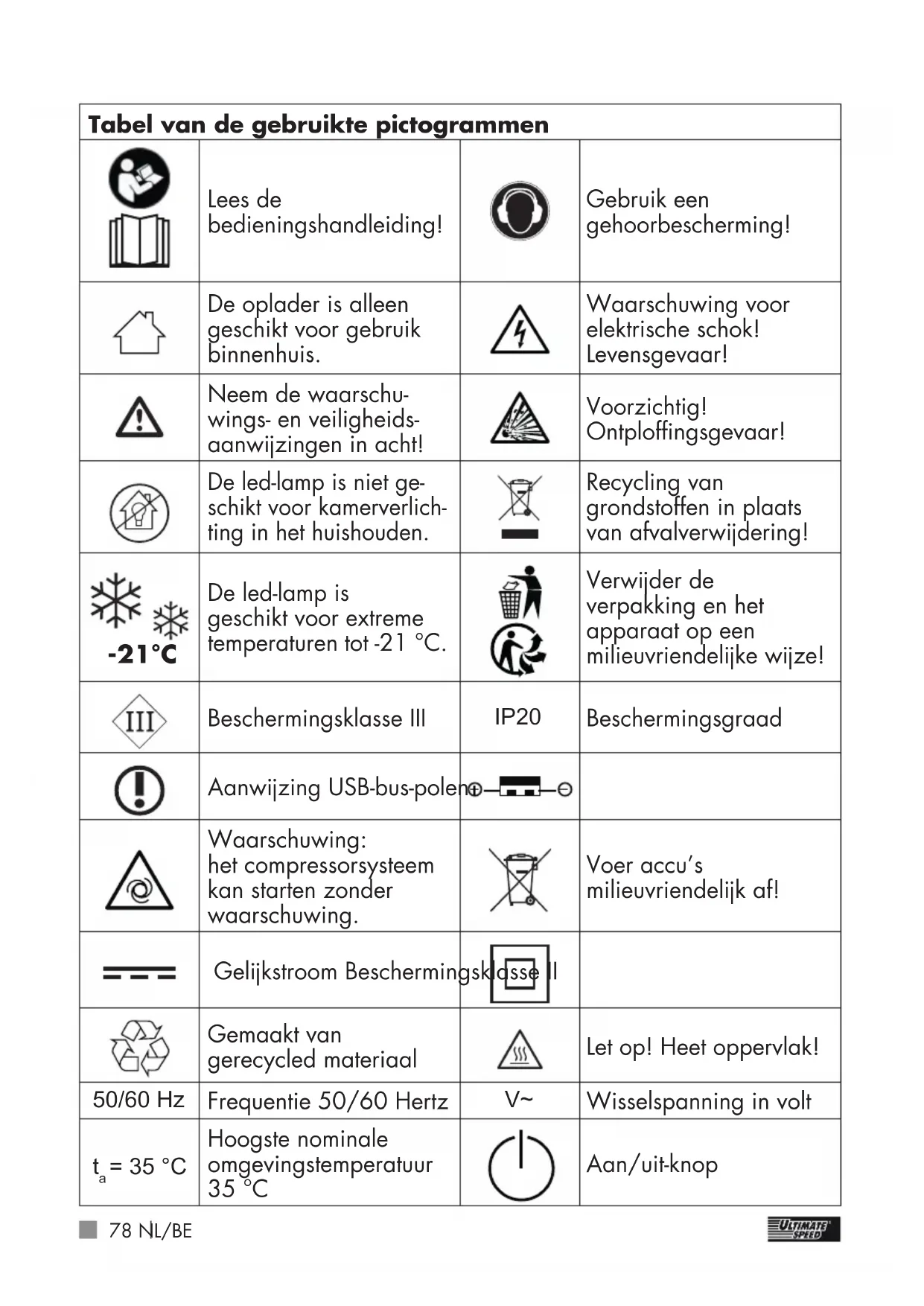

| Tabel van de gebruikte pictogrammen | |||
 | Lees de bedieningshandleiding! |  | Gebruik een gehoorbescherming! |
 | De oplader is alleen geschikt voor gebruik binnenhuis. |  | Waarschuwing voor elektrische schok! Levensgevaar! |
 | Neem de waarschu-wings- en veiligheids-aanwijzingen in acht! |  | Voorzichtig! Ontploffingsgevaar! |
 | De led-lamp is niet ge-schikt voor kamerverlich-ting in het huishouden. |  | Recycling van grondstoffen in plaats van afvalverwijdering! |
 | De led-lamp is geschikt voor extreme temperaturen tot -21 °C. |  | Verwijder de verpakking en het apparaat op een milieuvriendelijke wijze! |
 | Beschermingsklasse III | IP20 | Beschermingsgraad |
 | Aanwijzing USB-bus-poleno |  | |
 | Waarschuwing: het compressorsysteem kan starten zonder waarschuwing. |  | Voer accu's milieuvriendelijk af! |
 | Gelijkstroom Beschermingsk |  | |
 | Gemaakt van gerecycled materiaal |  | Let op! Heet oppervlak! |
| 50/60 Hz | Frequentie 50/60 Hertz | V~ | Wisselspanning in volt |
 | Hoogste nominale omgevingstemperatuur 35 °C |  | Aan/uit-knop |
POWERBANK MET COMPRESSOR UPK 10 E2
- Inleiding
Hartelijk gefeliciteerd! U hebt gekozen voor een van onze hoogwaardige producten. Leer het product voor de eerste ingebruikname kennen. Lees hiervoor de volgende bedieningshandleiding en de veiligheidsinstructies aandachtig door.
BUITEN HET BEREIK VAN KINDERENHOUDEN!
De starchulpfunctie is alleen geschikt voor benzinemotoren met een cilinderinhoud van max. 3,5 l en dieselmotoren met een cilinderinhoud tot max. 2,2 l.
- Gebruik conform de voorschriften
Deze powerbank met compressor dient als extra ondersteuning van 12 V-voertuigaccusystemen bij start-problemen van motoren van diesel- en benzinevoertuigen die worden veroorzaakt door zwakke, lege of defecte startaccu's. De powerbank met compressor kan de voertuigaccu in geen geval vervangen. Het apparaat
maakt het de gebruiker, indien nodig, alleen mogelijk om het voertuig zonder hulp van derden te starten, wanneer niet meer dan 400 A nodig is om te starten (max. piekstroom). Daarnaast beschikt de powerbank met compressor over twee USB-uitgangen, waarmee indien nodig mobiele telefoon, navigatietoestel of andere USB-apparaten kunnen worden geladen. De geïntegreerde compressor is bestemd om druk te produceren in banden (bijv. auto- en fietsbanden), ballen en andere opblaasartikelen met een kleine inhoud. De compressor is niet geschikt om artikelen met een grote inhoud op te blazen, omdat hij zonder tegendruk snel kan verhitten. Deze powerbank met compressor is niet ontworpen voor continubedrijf voor drukopwekking van langer dan 7 minuten aan één stuk. De maximaal afneembare druk bedraagt 3,5 bar.
Aanwijzing: De manometer is niet geijkt.
Elk ander gebruik kan leiden tot schade aan het apparaat en vormt een ernstig risico voor de gebruiker. De fabrikant is niet aansprakelijk voor schade veroorzaakt door verkeerd gebruik of foutieve bediening. Deze powerbank met compressor is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
Het apparaat is ontwikkeld voor privégebruik en is niet geschikt voor commercieel of industrieel gebruik. Ingebruikname uitsluitend door geïinstrueerde personen.
De led-lamp is niet geschikt voor kamerverlichting in het huishouden.
De led-lamp is geschikt voor extreme temperaturen tot -21 °C.
- Leveringsomvang
1 Powerbank met compressor
1 Bedieningshandleiding
Toebehoren:
1 Starthulpkabel
1 Netvoeding (bestaande uit stekkeradapter en USB-kabel)
3 Ventieladapter
1 Persluchtslang
- Uitrusting
Controleer altijd onmiddellijk na het uitpakken of de leveringsomvang compleet is en of de powerbank met compressor in perfecte staat is. Gebruik het apparaat niet als dit defect is.
1 Powerbank met compressor
^2 Aan/uit-knop voor de compressor (0/l)
0 betekent "uit". I betekent "aan".
3 " + "-toets
4 "−"-toets
5 Menu-toets "M"
6 Digitale manometer met luchtdrukweergave (niet geijkt)
7 Led-lamp
8 Auto-starthulp-uitgang
9 AAN-knop voor de powerbank
10 Laadaansluiting 5 V /2 A
11 Uitgang USB 5 V /2 A
12 Uitgang USB 5 V /1 A
13 Controlelampjes
14 Opbergvak voor de ventieladapters
15 Slangaansluiting
16 Waarschuwingsbord
17 Persluchtslang
18 Starthulpkabel
19 Groene start-led
20 Rode fout-led
21 Ventieladapter voor ballen
22 Ventieladaptervoor opblaasartikelen
23 Ventieladaptervoor opblaasartikelen
24 Netvoeding(bestaandeuit stekkeradapter en USB-kabel)
Aanwijzing: Het in de volgende tekst gebruikte begrip "product" of "apparaat" heeft betrekking op de powerbank met compressor die in deze handleiding wordt vermeld.
Door de serieschakeling van de vier individuele cellen, waaruit de accu is opgebouwd, ontstaat bij een totale spanning van 4 x 3,2 V ≈ 12 V een capaciteit van 3500 mAh. Het daaruit resulterende vermogen komt overeen met hetzelfde vermogen als bij een accu met een totale capaciteit van 14000 mAh bij 3,2 V wordt bereikt.
Model: UPK 10 E2
Accutype:Lithium-ijzer-
fosfaat
Accucapaciteit: 14.000 mAh,
3,2 V = ,
44,8 Wh
Laadcycli: 2000
Laadduur: Maximaal 8 h
Piekstroom: 400 A
Startstroom: 200 A
Gebruikstemperatuur: 0 °C - 60 °C
Spanning: 12 V
[EMPTY]
Ingangsspanning
(laadaansluiting): 5 V = /2 A
Uitgangsspanning
(uitgangUSB):5 V ____ /1 A |
5 V = /2 A
Capaciteit: 8400 mAh/
5 V
Verbruik: max. 10 A
Maximale druk
van de
compressoreenheid: 10 bar
Maximaal
afneembare druk: 3,5 bar
Continubedrijf: Max. 7 min*
Luchtdebiet: 22 l/min
Netvoeding:
Naam of handelsmerk van de fabrikant, handelsregisternummer en adres:
Fabrikant:
Dong Guan HP-Power Technology
66386 St. Ingbert, Duitsland
Kantongerecht Saarbrücken,
HRB 15856
Model-ID:
HP12U-0502000-CEU
Ingangsspanning:
100-240 V
Ingangswisselstroomfrequentie:
50/60 Hz
Uitgangsspanning:
5,0 V
Uitgangsstroom:
2,0 A
Uitgangsvermogen:
10,0 W
Gemiddelde efficiëntie in bedrijf:
79,493%
Efficiëntie bij geringe belasting:
76,241%
Verbruik bij nullast: 0,06 W
* Continubedrijf: Gebruik de geïntegreerde compressor niet langer dan 7 minuten aan één stuk. Las daarna
een pauze in van 15 minuten.
Technische en visuele wijzigingen kunnen in het kader van de door- ontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, aanwijzingen en gegevens in deze handleiding zijn dan ook zonder garantie. Juridische claims die op basis van de handleiding worden ingediend, kunnen daarom niet worden opgeëist.
- Veiligheidsinstructies
⚠️ LEES VOOR HET GEBRUIK DE BEDIE- NINGSHANDLEIDING ZORGVULDIG DOOR. DEZE IS BESTANDDEEL VAN HET APPARAAT EN MOET OP ELK MOMENT BESCHIKBAAR ZIJN!
Deze paragraaf behandelt de elementaire veiligheidsvoorschriften bij werkzaamheden met het apparaat.
Veiligheid van personen:
■ Dit apparaat kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden
of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en ze de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder dat er toezicht op hen wordt gehouden.
■ Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het apparaat spelen.
Houd het apparaat buiten het bereik van mensen – vooral kinderen – en huisdieren.
In het werkgebied is de gebruiker tegenover derden verantwoordelijk voor schade die door het gebruik van het apparaat is veroorzaakt.
■ Richt het apparaat tijdens het gebruik nooit op uzelf of andere personen, met name niet op de ogen en oren. Er bestaat letselgevaar!
■ Laat het apparaat niet zonder toezicht in werking en neem de vulaanwijzingen van het opblaasartikel in acht. Het
opblaasartikel kan ontploffen en ernstig letsel veroorzaken. Schakel de compressor uit voordat de maximaal toelaatbare druk wordt bereikt.
■ Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloeiend lichamelijk letsel:
Werken met het apparaat:
- Gebruik het apparaat niet, terwijl u rijdt.
■ Controleer het apparaat voor ingebruikname op schade en gebruik het alleen in perfecte staat.
Stel het apparaat niet bloot aan regen of nat weer. Laat het niet in contact komen met water en dompel het niet onder in water. Er bestaat gevaar voor een elektrische schok!
Houd tijdens het gebruik alle openingen van het apparaat vrij. Sluit de openingen niet af met handen of vingers en dek het apparaat niet af. Er bestaat oververhittingsgevaar!
■ Laat het apparaat niet bij
hoge buitentemperaturen in de auto achter. Het apparaat kan dan onherstelbare schade oplopen.
■ Het apparaat wordt warm tijdens het gebruik. Er bestaat verbrandingsgevaar bij het aanraken van hete oppervlakken.
- Let erop dat er geen zand, stof of andere vreemde voorwerpen in de luchtinlaat- of luchtuitlaatopening terechtkomen.
- Gebruik het apparaat niet in de buurt van ontvlambare vloeistoffen of gassen.
Zuig geen hete dampen aan. Wanneer u dit niet in acht neemt, bestaat brand- of ontploffingsgevaar!
■ Schakel het apparaat uit en trek de stroomstekker uit het stopcontact:
- wanneer u het apparaat niet gebruikt;
- wanneer u het apparaat zonder toezicht achterlaat;
- wanneer u reinigingswerkzaamheden uitvoert;
- wanneer de aansluitkabel beschadigd is;
- nadat verontreiniging is binnengedrongen of bij abnormale geluiden.
■ Gebruik alleen toebehoren
dat door de fabrikant is gele- verd en wordt aanbevolen.
■ Demonteer of wijzig de powerbank met compressor niet. Dit apparaat mag alleen door een onderhoudstechnicus worden gerepareerd.
- Gebruik het apparaat niet in zones met ontploffingsgevaar, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof.
■ Stel het apparaat niet bloot aan warmte.
Leg het niet op plaatsen waa Accu's:
de temperatuur hoger kan worden dan 70 °C.
■ Laad alleen op bij een omgevingstemperatuur tussen 0 °C en 35 °C.
- Gebruik uitsluitend de netvoedingsadapter die bij het apparaat 24 is inbegrepen.
VOORZICHTIG:
Zo vermijdt u ongevallen en letsel door een elektrische schok:
Elektrische veiligheid:
- Gebruik het apparaat niet wanneer de schakelaar niet kan worden in- en uitgeschakeld. Laat beschadigde
schakelaars vervangen.
Draag het apparaat niet aan de kabel. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.
■ Trek bij schade aan de kabel de stekker onmiddellijk uit het stopcontact.
■ Sluit de twee klemmen niet kort. Dit kan tot gevaarlijke situaties leiden!
Accu's:
VOORZICHTIG! ONTPLOFFINGS- GEVAAR!
■ Sluit de powerbank met compressor 1 niet kort en/ of open hem niet. Dit kan tot oververhitting, brandgevaar of ontploffing leiden.
■ Stel de powerbank met compressor 1 niet bloot aan grote hitte. De accu kan ontploffen.
■ Controleer de powerbank met compressor 1 regelmatig op lekkages. Uitgelopen of beschadigde accu's kunnen bij contact met de huid brandwonden veroorzaken. Draag daarom in dit geval
absoluut geschikte veilig- heidshandschoenen! Verwij- der de vloeistof voorzichtig met een doek en vermijd con- tact met de huid en de ogen. Spoel de huid of de ogen in geval van contact onmiddel- lijk uit met schoon water en raadpleeg een arts.
- Specifieke veiligheids-aanwijzingen
Aanbevolen wordt om de powerbank met compressor 1 maandelijks op te laden.
■ Een licht verhoogde temperatuur bij het laden wijst niet op een defect, maar is volledig normaal. Aanbevolen wordt echter om de powerbank met compressor 1 15 minuten te laten rusten voordat u hem verder gebruikt.
Houd de powerbank met compressor 1 uit de buurt van vocht, hoge temperaturen en vuur.
Bewaar de powerbank met compressor 1 op een droge plaats en bescherm hem tegen vocht en corrosie.
■ Wanneer u vaststelt dat de powerbank met compressor lekt, een eigenaardige geur
verspreidt 1 of vervormd is, staakt u het gebruik ervan onmiddellijk en neemt u contact op met de fabrikant.
■ Laat de powerbank met compressor 1 niet vallen tijdens het gebruik.
De powerbank met compressor 1 is geschikt voor banden van personenwagens. Hij is niet geschikt voor grote banden zoals die van een tractor of vrachtwagen.
■ Tijdens het opblazen kunnen aan de luchtuitlaat hoge temperaturen ontstaan. Er bestaat brandgevaar!

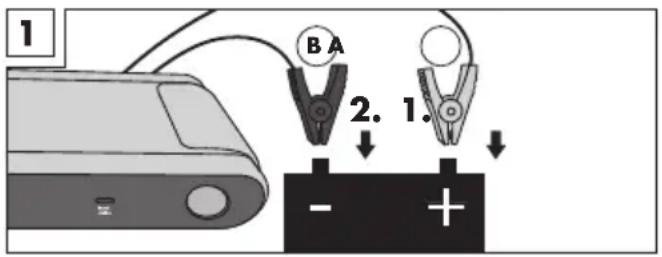

Let er bij het gebruik van de starchulpkabel 18 op dat de blauwe stekker stevig in de autostarthulp-uitgang 8 zit.
Let er bij het gebruik van de starchulp op dat 3 controle-lampjes ^13 branden.
■ Wanneer de blauwe controlelampjes 13 tijdens de startprocedure uit staan, laadt u de powerbank met compressor 1 op.
■ Wanneer het voertuig na de 3 ^e –5 ^e startpoging niet aanslaat, beëindigt u de startprocedure en controleert u of er andere oorzaken zijn die verhinderen dat het
voertuig start.
- Ingebruikname
Aanwijzing: Na het inschakelen van de powerbank met compressor 1 aan de Aan-knop voor de powerbank 9 schakelt het apparaat na ongeveer 20 seconden automatisch weer uit, wanneer de compressor niet wordt gestart of er geen verbruikers worden aangesloten.
- Capaciteit van de powerbank met compressorcontroleren
■ Schakel de powerbank met compressor 1 aan de AAN-knop voor de powerbank 9 in.
■ Tijdens het opladen knipperen de controlelampjes 13.
■ Het aantal controlelampjes dat continu brandt 13, duidt het accu-vermogen van de powerbank met compressor 1 aan.
■ Wanneer het apparaat volledig is opgeladen, branden alle vier controlelampjes 13 continu.
| Controlelampjes | Accuvermogen |
| 0 continu 0% | |
| 1 continu 25% | |
| 2 continu 50% | |
| 3 continu 75% | |
| 4 continu 100% |
• Powerbank met
compressoropladen
■ Sluit de powerbank met compressor 1 met behulp van de voedingsadapter 24 op een stopcontact aan.
■ Sluit daartoe de kabel van de voedingsadapter 24 op de oplaadaansluiting (5 V ---/2 A) 10 van de powerbank met compressor 1 aan en sluit deze aan op een contactdoos.
Voorzichtig: Gebruik uitsluitend de voedingsadapter die met het apparaat is 24 geleverd!
Aanwijzing: Om het apparaat tegen beschadiging te beschermen, is een onderspanningsbeveiliging in de powerbank met compressor 1 ingebouwd. Deze voorkomt een diepontlading van de powerbank met compressor 1 en schakelt het apparaat bij een volledig ontladen accu automatisch uit. In dit geval brandt nog één van de vier blauwe controlelampjes 13. In dit geval kan er echter geen energie meer worden afgenomen en wordt de compressorfunctie gedeactiveerd. Laad de powerbank met compressor 1 met de voedingsadapter 24 weer op.
- Mobiele telefoons en tablets opladen
■ Druk de AAN-knop voor de powerbank met compressor 9 een keer in.
■ Sluit een geschikte USB-laadkabel op de USB-uitgang (5 V === /2 A)
11 of de USB-uitgang (5 V ≠ A)
12 aan en verbind daarna met uw mobiele telefoon of tablet.
■ Het laadproces start automatisch.
Aanwijzing: Het is niet mogelijk om USB-apparaten (bijv. mobiele telefoon, tablet) op te laden, terwijl de powerbank met compressor 1 zelf wordt opgeladen.
- Inbedrijfstelling van de geïntegreerde compressor
■ Schroef daarna de persluchtslang 17 op de slangaansluiting 15 van de powerbank met compressor 1 (zie afb. C).
■ Plaats het apparaat op een vlakke, niet brandbare ondergrond. Gebruik het apparaat niet in een stoffige omgeving. Er bestaat letselgevaar en het apparaat kan beschadigd raken.
Aanwijzing: Afhankelijk van het opblaasartikel kunt u de persluchtslang 17 direct of in combinatie met
de meegeleverde ventieladapters 21, 22 en 23 gebruiken.
De persluchtslang aansluiten zonder ventieladapter
■ Schroef het vrije uiteinde van de persluchtslang 17 direct op het aansluitventiel van het opblaasartikel.
De persluchtslang aansluiten met ventieladapter
■ De ventieladapters, 22 en 23 bevinden zich in het opbergvak voor de ventieladapters 14 (zie afb. B).
■ Schroef eerst de gewenste ventieladapters 21, 22 of 23 op het vrije uiteinde van de persluchtslang 17.
■ Steek daarna de ventieladapters 21, 22 of 23 in het aansluitventiel van het opblaasartikel (evt. ventieldop van het opblaasartikel eerst verwijderen).
Persluchtslang verwijderen
■ Aansluiting zonder ventieladapters 21, 22 of 23: schroef de persluchtslang 17 van het ventiel van het opblaasartikel af.
■ Aansluiting met ventieladapters 21, 22 of 23: trek eerst de ventieladapter van het aansluitventiel van het opblaasartikel af.
Schroef daarna de ventieladapters 21, 22 of 23 van de persluchtslang 17 af (evt. ventieldop van
het opblaasartikel weer aanbrengen).
Aanwijzing: bij het losmaken van de persluchtslang 17 kan lucht uit het ventiel van het opblaasartikel ontsnappen. Zorg ervoor dat u de persluchtslang 17 snel verwijdert.
Pressure-Preselect-functie
■ Schakel de powerbank met compressor 1 aan de AAN-knop voor de powerbank 9 in.
■ Verbind de persluchtslang van de powerbank met compressor 1 met het opblaasartikel dat u wilt vullen. Ga daartoe te werk zoals beschreven in het vorige hoofdstuk.
- Selecteer met behulp van de menutoets "M" 5 de gewenste eenheid van de druk. U kunt kiezen tussen de eenheden bar ("Bar"), kilopascal ('KPa), kilogram per vierkante centimeter ("KG/CM²") en pond per vierkante inch ("PSI") (zie afb. E).
■ Selecteer met behulp van de "+"-toets 3 en "-" -" -toets 4 de gewenste druk. Om de selectie te versnellen, kunt u de toets in kwestie lang ingedrukt houden. Drukinstellingen tussen 0,3 bar en 3,5 bar in stappen van 0,05 bar zijn mogelijk (zie afb. E).
Aanwijzing: Tijdens de selectie van de druk knippert de digitale manometer met luchtdrukweergave 6. Wanneer er gedurende 10 seconden geen toets wordt ingedrukt, geeft de weergave de nominale drukwaarde weer. De ingestelde druk blijft opgeslagen.
■ Schakel de geïntegreerde compressor in door de AAN/UIT-schakelaar voor de compressor 2 op "Aan" (stand I) te zetten.
■ De compressor start en pompt het opblaasartikel op.
■ U kunt de compressor op elk moment uitschakelen, door de AAN/UIT-schakelaar voor de compressor 2 op "Uit" (stand 0) te zetten.
■ Anders schakelt de compressor automatisch uit, zodra het opblaasartikel de vooraf ingestelde druk heeft bereikt.
■ Schakel in dit geval na het berei- ken van een vooraf ingestelde druk en automatisch uitschakelen van de compressor de AAN/UIT-schakelaar voor de compressor ② uit (stand 0).
■ Koppel het opblaasartikel los van de persluchtslang 17, zoals beschreven in het vorige hoofdstuk.
■ Schroef na het einde van de werkzaamheden de persluchtslang 17 terug van de slangaansluiting 15 van de powerbank met compressor 1 af.
Voorzichtig: De slangaansluiting 15 van de powerbank met compressor 1 wordt heet tijdens het gebruik. Zorg er absoluut voor dat u de slangaansluiting 15 tijdens het gebruik niet aanraakt, om geen brandwonden op te lopen. Wacht na het einde van de werkzaamheden ten minste 10 minuten voordat u de persluchtslang 17 terug van de slangaansluiting 15 van de powerbank met compressor 1 afschroeft.
Aanwijzing: Na het inschakelen van de powerbank met compressor 1 aan de Aan-knop voor de powerbank 9 schakelt het apparaat na ongeveer 20 seconden automatisch weer uit, wanneer de compressor niet wordt gestart of er geen verbruikers worden aangesloten.
Aanwijzing: De digitale mano- meter met luchtdrukweergave 6 van de powerbank met compressor 1 is niet geijkt. Ga daarom na het oppompen van opblaasartikelen, waarbij de verkeerde druk gevaar- lijk kan zijn (bijv. autobanden), langs bij een gespecialiseerde instantie met een geijkt apparaat en controleer de druk van het opblaasartikel.
Werkaanwijzingen
Het apparaat is niet geschikt voor continubedrijf. Het is ontwikkeld om luchtdruk te produceren en geen luchtvolume. Gebruik het apparaat bij artikelen met een grote inhoud niet langer dan 7 minuten zonder onderbreking om oververhitting en schade aan het apparaat te vermijden. Laat het daarna minstens 15 minuten afkoelen. We adviseren om artikelen met een grote inhoud eerst met lucht te vullen om daarna met het apparaat de gewenste druk te genereren. Gebruik het apparaat niet langer dan 7 minuten zonder onderbreking. Laat het daarna minstens 15 minuten afkoelen.
Luchtdrukcontrole met de powerbank met compressor
Aanwijzing: De digitale manometer met luchtdrukweergave 6 van de powerbank met compressor 1 is niet geijkt.
■ Schakel de powerbank met compressor 1 aan de AAN-knop voor de powerbank 9 in.
■ Sluit het opblaasartikel, waarvan u de druk wilt controleren, aan op de persluchtslang 17 van de powerbank met compressor 1. Ga daartoe tewerk zoals beschreven in het hoofdstuk "De persluchtslang aansluiten met ventieladapter" resp. "De persluchtslang aansluiten zonder ventieladapter".
■ Selecteer met behulp van de menutoets "M" 5 de gewenste eenheid van de druk. U kunt
kiezen tussen de eenheden bar ("Bar"), kilopascal ('KPa), kilogram per vierkante centimeter ("KG/CM²") en pond per vierkante inch ("PSI") (zie afb. E).
■ De digitale manometer met lucht-drukweergave 6 geeft de druk van het aangesloten opblaasartikel aan in de vooraf ingestelde eenheid.
Koppel het opblaasartikel los van de persluchtslang 17 van de powerbank met compressor 1. Ga daartoe tewerk zoals beschreven in het hoofdstuk "Persluchtslang verwijderen".
Aanwijzing: bij het losmaken van de persluchtslang 17 kan lucht uit het ventiel van het opblaasartikel ontsnappen. Zorg ervoor dat u de persluchtslang 17 snel verwijdert.
Overbelastingsbeveiliging
Bij overbelasting of defect wordt de overbelastingsbeveiliging geactiveerd om het apparaat te beschermen.
Gebruiknooiteen beveiliging met hogere stroomsterkte.
Voorzichtig: Ter beveiliging tegen lichamelijk letsel en materiële schade is een veiligheidsschakeling tegen oververhitting voor de accu in de powerbank met compressor 1 ingebouwd. Die verhindert oververhitting van de accu die in het apparaat is ingebouwd en schakelt de powerbank met compressor 1 bij te hoge accutemperatuur automatisch uit. Indien dit zich zou voordoen, laat u het apparaat afkoelen alvorens u het opnieuw in bedrijf neemt.
• Verlichting inschakelen
Verlichtingsmodus
- Om de led-lamp in te schakelen, houdt u de AAN-schakelaar voor de powerbank 9 3 seconden ingedrukt.
■ Houd de AAN-schakelaar voor de powerbank ⑨ opnieuw 3 seconden ingedrukt om de led-lamp ⑦ weer uit te schakelen.
Knippermodus
- Om de led-lamp in te schakelen in de knipper- of SOS-modus, houdt u de AAN-schakelaar voor de powerbank 9 eerst 3 seconden ingedrukt. De led-lamp 7 brandt eerst continu.
■ Door de AAN-schakelaar voor de powerbank ⑨ opnieuw kort in te drukken, gaat de led-lamp ⑦ over naar de knippermodus.
■ Door de AAN-schakelaar voor de powerbank ⑨ opnieuw kort in te drukken, gaat de led-lamp ⑦ over naar de SOS-modus.
Deze knippert dan 3 keer kort, 3 keer lang, 3 keer kort.
■ Door de AAN-schakelaar voor de powerbank ⑨ opnieuw kort in te drukken, schakelt u de led-lamp ⑦ uit.
Voorzichtig! Kijk niet recht in de led-lamp 7, omdat dit schadelijk is voor de ogen.
Aanwijzing: het is niet mogelijk om de verlichting in te schakelen, terwijl de powerbank met compressor 1 zelf wordt opgeladen.
- De starchulpfunctie gebruiken
- Let er bij het gebruik van de start-hulp op dat ten minste 3 controle-lampjes 13 continu branden.
| 1. De starchulp-kabel 18 van de powerbank met compres-sor 1 op de auto-start-hulp-uitgang 8 van de powerbank met compres-sor 1 aansluiten. | Rode fout-led-20 op starchulpkabel 18 brandt continu. | De in de powerbank met compressor 1 vastgestelde spanning is niet voldoende om de auto te starten. | Laad de powerbank met compres-sor 1 op. |
| Groene start-led-19 en rode fout-led 20 knipperen afwisselend. | Powerbank met compressor 1 klaar. | Doorgaan met handeling 2. | |
| 2. Sluit eerst de rode accuklem (A) op de plus-pool van de voertuigaccu aan en dan de zwarte accu-klem (B) op de minpool (zie afbeelding 1). | De rode fout-led 20 knippert, er klinkt een kort alarm-signaal. | De temperatuur is te hoog,mogelijk na meerdere startpogingen. | Maak eerst de zwarte (B) en daarna de rode accuklem (A) van de accupolen los. Begin opnieuw met handeling 1. |
| De rode fout-led 20 knippert, er klinkt een continu alarm-signaal. | Accuklem (A) en (B) verwisseld.Er is een kortslui-ting ontstaan of de accu lekt. | ||
| De rode fout-led 20 knippert één keer,er klinkt een con-tinu alarmsignaal,gevolgd door twee korte alarmtonen. | |||
| Groene start-led 19 en rode fout-led 20 knipperen afwisselend.Na 1–2 seconden brandt alleen nog de groene start-led 19 . | De aansluiting is correct. | Doorgaan met handeling 3. | |
| 3. Het voertuig laten draaien. |
■ Voorzichtig: Zodra het voertuig gestart is, binnen 30 seconden de starchulpkabel 18 van de powerbank met compressor 1 verwijderen en eerst de zwarte (B) en daarna de rode accuklem (A) losmaken van de batterijpolen. Anders kunnen gevaarlijke situaties ontstaan!
■ Laat de motor van het voertuig draaien.
- Veelgestelde vragen
V: Vraag
A: Antwoord
V: Hoe lang duurt het om een mobiele telefoon volledig op te laden met het apparaat?
A: Bij een accucapaciteit van 3500 mAh: Ca. 3–4 uur bij aansluiting op de USB-uitgang 5 V ____/1 A ^12 Ca. 2–3 uur bij aansluiting op
de USB-uitgang 5 V --- /2 A [11]. Houd er rekening mee dat een ingeschakeld apparaat echter gelijktijdig acculading verbruikt, terwijl het oplaadt en hierdoor de laadduur dus kan verlengen.
V: Hoe lang blijft de acculading van de powerbank met compressor 1 behouden?
A: 3–6 maanden. Aanbevolen wordt om de accu maandelijks op te laden.
V: Hoe wordt de powerbank met compressor 1 uitgeschakeld?
A: Na het inschakelen van de powerbank met compressor 1 aan de AAN-schakelaar voor de powerbank 9 schakelt de powerbank met compressor na ongeveer 20 seconden automatisch weer uit, wanneer de compressor niet wordt gestart of er geen verbruiker wordt aangesloten. Handmatig uitschakelen van het apparaat is niet voorzien.
- Problemen oplossen
● = Probleem
= Oorzaak
○ = Oplossing
- Powerbank met compressor 1 is niet volledig opgeladen, hoewel alle 4 de controle-lampjes 13 continu branden.
- Lading bedraagt na langer niet-gebruik of opslag 60%.
-
De powerbank met compressor ^1 zoals beschreven in het hoofdstuk "Powerbank met compressor opladen" opnieuw opladen.
-
Geen reactie bij gebruik van de AAN-schakelaar van de powerbank 9.
- Onderspanningsbeveiligingvan de powerbank met compressor 1 is geactiveerd.
- De powerbank met compressor ^1 op de oplaadaansluiting 5 V --- /2 A ^10 met de voedingsadapter ^24 op een stopcontact aansluiten.
- Er brandt een controle-lampje 13, de powerbank met compressor 1 kan echter niet worden gebruikt.
- Onderspanningsbeveiligingvan de powerbank met compressor 1 is geactiveerd.
- De powerbank met compressor ^1 op de oplaadaansluiting 5 V _--- /2 A ^10 met de voedingsadapter ^24 op een stopcontact aansluiten.
- Reiniging
Voorzichtig: Het apparaat mag niet met water in contact komen en ook niet direct in water worden gelegd. Letselgevaar door een elektrische schok, wanneer vocht in het apparaat terechtkomt.
- Gebruik geen reinigings- resp. oplosmiddelen. Daarmee kunt u onherstelbare schade aan het apparaat veroorzaken.
■ Houd de behuizing en het toebehoren van het apparaat schoon.
■ Gebruik een vochtige doek of een zachte borstel om het apparaat te reinigen.
- Bewaren
■ Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
- Let erop dat de persluchtslang niet geknikt wordt om beschadigingen te vermijden.
■ Bewaar de ventieladapters 21, 22 en 23 in het opbergvak voor de ventieladapters 14.
- Milieu-informatie en afvalverwijderingsrichtlijnen
Recycling van grondstoffen in plaats van afvalverwijdering!
Conform de Europese richtlijn 2012/19/EU moet verbruikte elektrische apparatuur gescheiden worden afgevoerd en naar een inzamelpunt voor milieuvriendelijke recycling worden gebracht. Voer het apparaat af via een erkend afvalverwijderingscentrum of via uw gemeentelijke afvalverwijderingsdienst. Neem de actueel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalverwijderingsdienst.
Apparaat, toebehorenen verpakking dienen op een milieuvriendelijke manier te worden gerecycled.
Gooi elektrische apparatuur niet weg met het huisvuil!
U bent als consument wettelijk verplicht (wetgeving op gebied van accu's) om alle gebruikte accu's in te leveren.
Schadelijke stoffen in accu's zijn voorzien van de hiernaast getoonde symbolen, die op het verbod van de afvoer via het huisvuil attenderen.
De aanduidingen voor de doorslag-
gevende zware metalen zijn:
Breng gebruikte accu's naar een afvalinzamelpunt in uw stad of gemeente of terug naar de dealer. Hiermee voldoet u aan de wettelijke zorgvuldigheidsplichten en levert u een belangrijke bijdrage aan de milieubescherming.
Aanwijzing: De ingebouwde accu kan er niet worden uitgenomen om af te voeren.
Let op de markering van de verschillende verpakkings-materialen en scheid deze, indien nodig. De verpakkings- materialen zijn gemarkeerd met afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: Kunststoffen, 20–22: Papier en karton, 80–98: Composieten.
- EU-conformiteits-verklaring
Wij,
C. M. C. GmbH
Documentverantwoordelijke:
verklaren alleen verantwoordelijk te zijn dat het product
Powerbank met compressor
IAN: 384811_2107
Art.nr.: 2440
Bouwjaar: 2022/11
Model: UPK 10 E2
voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen
Elektromagnetische compatibiliteit:
(2014/30/EU)
Laagspanningsrichtlijn:
(2014/35/EU)
RoHS-richtlijn:
(2011/65/EU)+(2015/863/EU)
Richtlijn ecologisch ontwerp:
(2009/125/EU)
en hun wijzigingen zijn vastgelegd.
Het bovengenoemde voorwerp van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Voor de conformiteitsbeoordeling is gebruik gemaakt van de volgende geharmoniseerde normen:
EU 1194/2012
EN 1012-1:2010
EN 50498:2010
EN 55032:2015
EN 55035:2017
EN 60335-1:2012
+AC:2014+A11:2014+
+A13:2017+A1:2019+
A2:2019+A14:2019
EN 61000-3-2:2019
EN 61000-3-3:2013
+A1:2019
EN 62233:2008
EN 62471:2008
EN 50563:2011
+A1:2013
EN 50564:2011
St. Ingbert, 1-10-2021
- Kwaliteitswaarborging -
- Aanwijzingen over garantieenafhandelen van de service
Garantie van Creative Marketing&Consulting GmbH
Geachte klant,
U ontvangt 3 jaar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product.
Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.
• Garantievoorwaarden
De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig.
Dit document geldt als aankoopbewijs. Wanneer binnen 3 jaar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product – naar ons oordeel – gratis repareren of vervangen. Deze garantie vereist dat het defecte apparaat binnen 3 jaar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreven wat het gebrek is en wanneer het is opgetreden.
Wanneer het defect onder onze garantie valt, ontvangt u het gerepa-reerde product of een nieuw product terug. Door de reparatie of de vervanging van het product begint geen nieuwe garantietermijn.
- Garantieperiode enwettelijke garantieclaims
De garantieperiode wordt door de waarborg niet verlengd. Dit
geldt ook voor vervangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.
- Omvang van de garantie
Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest.
De garantie geldt voor materiaal- of productiefouten. De garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanneer het product werd beschadigd, niet correct werd gebruikt of werd onderhouden.
Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen wordt gewaarschuwd.
Het product is uitsluitend bestemd voor privégebruik en niet voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door een door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.
- Afwikkeling in geval van garantie
Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:
Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikel-nummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.
Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermelding over wat het gebrek is en wanneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.
Aanwijzing:
Op www.lidl-service.com kunt u deze en nog veel andere handboeken, productvideo's en software downloaden.
Met deze QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) terecht en kunt u door het artikelnummer (IAN) 384811 in te voeren uw bedie-ningshandleiding openen.
Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.
Adres:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
DUITSLAND
Zo kunt u ons bereiken:
NL, BE
Naam: ITSw bv
Internetadres: www.cmc-creative.de
E-mail: ltsw.cmc@kpnmail.nl
Telefoon: 0031 (0) 900-8724357
Kantoor: Duitsland
IAN 384811_2104
