BEDIENUNGSANLEITUNG UPK 10 E2 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

AT CH Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

= 35 °C höchste Bemessungs- Umgebungstemperatur 35 °C Ein-/Ausschalter29DE/AT/CH POWERBANK MIT

KOMPRESSOR UPK 10 E2

z Einleitung Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt aus unserem Haus entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise.

NICHT IN DIE HÄNDE VON

KINDERN KOMMEN LASSEN! Die Starthilfefunktion ist nur für Benzinmotoren bis max. 3,5 l Hubraum und Dieselmotoren bis max. 2,2 l Hubraum geeignet. z Bestimmungsgemäße Verwendung Diese Powerbank mit Kompressor dient der zusätzlichen Unterstützung von 12 V -Fahrzeugbatterie-Systemen bei Startproblemen an Diesel- und Benzin-Fahrzeugmotoren, welche durch schwache, leere oder defekte Starterbatterien verursacht sind. Die Powerbank mit Kompressor kann die Fahrzeugbatterie allerdings nicht ersetzen. Sie ermöglicht dem Anwender im Bedarfsfall lediglich das Fahrzeug ohne weitere Hilfe von dritter Seite zu starten, wenn nicht mehr als 400 A zum Startvorgang notwendig sind (max. Spitzenstrom). Zusätzlich verfügt die Powerbank mit Kompressor über zwei USB-Ausgänge. Damit können im Bedarfsfall Mobiltelefon, Navigationsgerät oder andere USB- Anschlussgeräte geladen werden. Der integrierte Kompressor ist zum Erzeugen von Druck in Reifen (z. B. Auto- und Fahrradreifen), Bällen und sonstigen kleinvolumigen Aufblasartikeln bestimmt. Der Kompressor ist nicht zum Aufblasen von großvolumigen Artikeln bestimmt, da sich dieser ohne Gegendruck schnell erhitzen kann. Diese Powerbank mit Kompressor ist nicht für den Dauerbetrieb zur Druckerzeugung von mehr als 7 Minuten am Stück ausgelegt. Der maximal entnehmbare Druck beträgt 3,5 bar. Hinweis: Das Manometer ist nicht geeicht. Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch30 DE/AT/CH oder falsche Bedienung verursacht wurden. Diese Powerbank mit Kompressor ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Das Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für den kommerziellen oder industriellen Gebrauch geeignet. Inbetriebnahme nur durch unterwiesene Personen. Die LED-Lampe ist nicht zur Raum beleuchtung im Haushalt geeignet. -21°C Die LED-Lampe ist geeignet für extreme Temperaturen bis - 21 °C. z Lieferumfang 1 Powerbank mit Kompressor 1 Bedienungsanleitung Zubehör: 1 Starthilfekabel 1 Netzanschlussadapter (beste- hend aus Steckeradapter und USB-Kabel) 3 Ventiladapter 1 Druckluftschlauch z Ausstattung Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand der Powerbank mit Kompressor. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.

Powerbank mit Kompressor

Ein- /Ausschalter für den Kompressor (0/I) 0 bedeutet „aus“. I bedeutet „ein“.

Digitales Manometer mit Luftdruckanzeige (nicht geeicht)

Auto-Starthilfe-Ausgang

Einschalter für die Powerbank

Ladeanschluss 5V / 2 A

Ausgang USB 5 V / 2 A

Ausgang USB 5 V / 1 A

Staufach für die Ventiladapter

Ventiladapter für Bälle

Ventiladapter für Aufblasartikel

Ventiladapter für Aufblasartikel31DE/AT/CH

Netzanschlussadapter (bestehend aus Steckeradapter und USB- Kabel) Hinweis: Der im folgenden Text verwendete Begriff „Produkt“ oder „Gerät“ bezieht sich auf die in die- ser Bedienungsanleitung genannte Powerbank mit Kompressor. z Technische Daten Durch die Reihenschaltung der vier Einzelzellen, aus denen der Akku aufgebaut ist, ergibt sich bei einer Gesamtspannung von 4 x 3,2 V ≈ 12 V eine Kapazität von 3500 mAh. Die daraus resultierende Leistung entspricht der gleichen Leistung, wie bei einem Akku mit einer Gesamtkapazität von 14000 mAh bei 3,2 V. Modell: UPK 10 E2 Batterie-Typ: Lithium- Eisen-Phosphat Batterie-Kapazität: 14.000 mAh, 3,2 V

44,8 Wh Ladezyklen: 2000 Ladezeit: bis zu 8 h Spitzenstrom: 400 A Startstrom: 200 A Einsatztemperatur: 0 °C – 60 °C Spannung: 12 V Eingangsspannung (Ladeanschluss): 5 V / 2A Ausgangsspannung (Ausgang USB): 5 V / 1 A | 5 V / 2 A Kapazität: 8400 mAh / 5 V Stromaufnahme: max. 10 A Maximaler Druck der Kompressoreinheit: 10 bar Maximal entnehmbarer Druck: 3,5 bar Dauerbetrieb: max. 7 min* Luftfördermenge: 22 l / min Netzteil: Name oder Handelsmarke des Herstellers, Handelsregisternummer und Anschrift: Hersteller: Dong Guan HP-Power Technology Limited. Adresse: Room 103, Buil- ding 1, No. 9 Hepan Road, Tangxia Town, Donguan 523710, Guang- dong, China. Importeur: C.M.C. GmbH Adresse: Katharina-Loth-Straße 15, 66386 St. Ingbert, Germany Amtsgericht Saarbrücken, HRB

Eingangsspannung: 100-240 V Eingangswechselstromfrequenz: 50/60 Hz Ausgangsspannung: 5,0 V Ausgangsstrom: 2,0 A32 DE/AT/CH Ausgangsleistung: 10,0 W Durchschnittliche Effizienz im Betrieb: 79,493 % Effizienz bei geringer Last: 76,241 % Leistungsaufnahme bei Nulllast: 0,06 W

• Dauerbetrieb: Den integrierten Kompressor nicht länger als 7 Minuten ununterbrochen betreiben. Danach eine Ruhedauer von 15 Minuten einlegen. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. z Sicherheitshinweise

SEIN! Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Sicherheit von Personen: Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Halten Sie das Gerät von Menschen – vor allem Kindern – und Haustieren fern. Im Arbeitsbereich ist der Benutzer Dritten gegenüber für Schäden verantwortlich,33DE/AT/CH die durch die Benutzung des Gerätes verursacht wurden. Richten Sie das Gerät während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr! Lassen Sie das Gerät nicht unbeaufsichtigt laufen und beachten Sie die Füllhinweise des Aufblasartikels. Der Aufblasartikel kann platzen und schwere Verletzungen hervorrufen. Schalten Sie den Kompressor vor Erreichen des maximal zulässigen Drucks ab. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden: Arbeiten mit dem Gerät: Benutzen Sie das Gerät nicht während der Fahrt. Prüfen Sie das Gerät vor Inbetriebnahme auf Beschädigungen und benutzen Sie es nur in einwandfreiem Zustand. Setzen Sie das Gerät weder Regen noch feuchter Witterung aus. Lassen Sie es nicht mit Wasser in Berührung kommen oder tauchen es unter Wasser. Es besteht die Gefahr eines elektrischen Schlages! Halten Sie sämtliche Öffnungen des Gerätes während des Betriebs frei. Verschließen Sie die Öffnungen nicht mit Händen oder Fingern und decken Sie das Gerät nicht ab. Es besteht Überhitzungsgefahr! Lassen Sie das Gerät nicht bei hohen Außentemperaturen im Auto. Das Gerät könnte irreparabel beschädigt werden. Das Gerät wird im Betrieb warm. Es besteht Verbrennungsgefahr bei Berührung der heißen Flächen. Achten Sie darauf, dass weder Sand, Staub noch andere kleine Fremdkörper in die Lufteinlass- oder Luftauslassöffnung gelangen. Benutzen Sie das Gerät nicht in der Nähe von34 DE/AT/CH entzündbaren Flüssigkeiten oder Gasen. Saugen Sie keine heißen Dämpfe an. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose: – wenn Sie das Gerät nicht benutzen; – wenn Sie das Gerät unbeaufsichtigt lassen; – wenn Sie Reinigungsarbeiten vornehmen; – wenn das Anschlusskabel beschädigt ist; – nach dem Eindringen von Fremdkörpern oder bei abnormalen Geräuschen. Benutzen Sie nur Zubehör, das vom Hersteller geliefert und empfohlen wird. Die Powerbank mit Kompressor nicht demontieren oder verändern. Dieses Gerät darf nur von einem Wartungstechniker repariert werden. Das Gerät nicht in Bereichen mit Explosionsgefahr verwenden, z. B. in der Nähe von entzündbaren Flüssigkeiten, Gasen oder Staub. Das Gerät keiner Wärme aussetzen. Nicht an Orten lagern, an welchen die Temperatur 70 °C übersteigen kann. Nur bei einer Umgebungstemperatur zwischen 0 °C und 35 °C aufladen. Nur den mit dem Gerät gelieferten Netzanschlussadapter

verwenden. VORSICHT: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag: Elektrische Sicherheit: Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Lassen Sie beschädigte Schalter ersetzen. Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Ziehen Sie bei Beschädigung des Kabels sofort den Stecker35DE/AT/CH aus der Steckdose. Die zwei Klemmen nicht kurzschließen. Dies kann zu gefährlichen Situationen führen! Akkus: VORSICHT! EXPLOSIONSGEFAHR! Schließen Sie die Powerbank mit Kompressor

nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Setzen Sie die Powerbank mit Kompressor

keiner großen Hitze aus. Die Batterie kann explodieren. Prüfen Sie die Powerbank mit Kompressor

regelmäßig auf Undichtigkeit. Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe! Die Flüssigkeit vorsichtig mit einem Tuch aufwischen und Haut- und Augenkontakt vermeiden. Bei Haut- oder Augenkontakt sofort mit sauberem Wasser ausspülen und einen Arzt aufsuchen. z Spezifische Sicherheitshinweise Es wird empfohlen, die Powerbank mit Kompressor

monatlich aufzuladen. Eine leicht erhöhte Temperatur beim Laden ist keine Fehlfunktion, sondern völlig normal. Es wird jedoch empfohlen, die Powerbank mit Kompressor

vor weiterer Benutzung 15 Minuten ruhen zu lassen. Halten Sie die Powerbank mit Kompressor

von Feuchtigkeit und hohen Temperaturen sowie Feuer fern. Bewahren Sie die Powerbank mit Kompressor

einem trockenen Ort auf und schützen Sie diese vor Feuchtigkeit und Korrosion. Wenn Sie ein Auslaufen oder einen eigenartigen Geruch der Powerbank mit Kompressor

feststellen oder diese sich verformt, stoppen Sie unverzüglich die Verwendung und kontaktieren Sie den Hersteller. Lassen Sie die Powerbank mit Kompressor

während der36 DE/AT/CH Benutzung nicht fallen. Die Powerbank mit Kompressor

ist für PKW- Reifen geeignet. Sie ist nicht für große Reifen wie zum Beispiel Traktor- oder LKW- Reifen geeignet. Während des Aufblasens können am Luftauslass hohe Temperaturen entstehen. Es besteht Verbrennungsgefahr! Achten Sie beim Verwenden des Starthilfekabels

darauf, dass der schwarze Stecker fest im Auto-Starthilfe- Ausgang

steckt. Achten Sie beim Verwenden der Starthilfe darauf, dass 3 Kontrollleuchten

leuchten. Wenn die blauen Kontrollleuchten

während des Startvorgangs aus sind, laden Sie die Powerbank mit Kompressor

auf. Wenn sich das Fahrzeug nach dem 3. – 5. Startversuch nicht starten lässt, stoppen Sie den Startvorgang und überprüfen Sie andere Ursachen, welche das Starten des Fahrzeugs verhindern. z Inbetriebnahme Hinweis: Nach dem Einschalten der Powerbank mit Kompressor

am Einschalter für die Powerbank

schaltet das Gerät nach circa 20 Sekunden automatisch wieder ab, wenn der Kompressor nicht gestartet oder kein Verbraucher angeschlossen wird. z Kapazität der Powerbank mit Kompressor kontrollieren

Schalten Sie die Powerbank mit Kompressor

am Einschalter für die Powerbank

ein. Beim Aufladen blinken die Kontrollleuchten

Die Anzahl der permanent leuchtenden Kontrollleuchten

zeigt die Akkuleistung der Powerbank mit Kompressor

an. Wenn das Gerät vollständig aufgeladen ist, leuchten alle vier Kontrollleuchten

permanent. Kontrollleuchten Akkuleistung 0 permanent 0% 1 permanent 25% 2 permanent 50% 3 permanent 75% 4 permanent 100%37DE/AT/CH z Powerbank mit Kompressor aufladen Die Powerbank mit Kompressor

mittels Netzanschlussadapter

an eine Steckdose anschließen. Dazu das Kabel des Netzanschlussadapters

an den Ladeanschluss (5 V / 2 A)

der Powerbank mit Kompressor

anschließen und an eine Netzsteckdose anschließen. Achtung: Nur den mit dem Gerät gelieferten Netzanschlussadapter

verwenden! Hinweis: Zum Schutz des Geräts vor Schäden ist eine Unterspannungsschutzschaltung in die Powerbank mit Kompressor

eingebaut. Diese verhindert eine Tiefentladung der Powerbank mit Kompressor

und schaltet das Gerät bei vollständig entladenem Akku automatisch ab. In diesem Fall leuchtet noch eine der vier blauen Kontrollleuchten

. In diesem Fall lässt sich jedoch keine Energie mehr entnehmen und die Kompressorfunktion wird deaktiviert. Bitte laden Sie die Powerbank mit Kompressor

mit dem Netzanschlussadapter

wieder auf. z Handys und Tablets aufladen Einschalter für die Powerbank mit Kompressor

einmal drücken. Ein geeignetes USB-Ladekabel an den USB-Ausgang (5 V / 2 A)

oder den USB-Ausgang (5 V / 1 A)

anschließen und dann mit Ihrem Handy oder Tablet verbinden. Der Ladevorgang startet automatisch. Hinweis: Das Laden von USB- Geräten (z. B. Handy, Tablet) ist nicht möglich, während die Powerbank mit Kompressor

selbst geladen wird. z Inbetriebnahme des integrierten Kompressors

Schrauben Sie den Druckluftschlauch

auf den Schlauchanschluss

der Powerbank mit Kompressor

auf (siehe Abb. C). Stellen Sie das Gerät auf einem ebenen, nicht brennbaren Untergrund auf. Betreiben Sie das Gerät nicht in staubiger Umgebung. Es besteht Brandgefahr und das Gerät könnte beschädigt werden. Hinweis: Je nach Aufblasartikel können Sie den Druckluftschlauch38 DE/AT/CH

direkt oder in Verbindung mit den im Lieferumfang enthaltenen Ventiladaptern

verwenden. Anschluss des Druckluftschlauchs ohne Ventiladapter Schrauben Sie das freie Ende des Druckluftschlauchs

direkt auf das Anschlussventil des Aufblasartikels. Anschluss des Druckluftschlauchs mit Ventiladapter Die Ventiladapter

befinden sich im Staufach für die Ventiladapter

(siehe Abb. B). Schrauben Sie zunächst den gewünschten Ventiladapter

auf das freie Ende des Druckluftschlauchs

auf. Stecken Sie dann den Ventiladapter

in das Anschlussventil des Aufblasartikels (ggf. Ventilkappe des Aufblasartikels vorher entfernen). Druckluftschlauch entfernen Anschluss ohne Ventiladapter

: Schrauben Sie den Druckluftschlauch

vom Ventil des Aufblasartikels ab. Anschluss mit Ventiladapter

: Ziehen Sie zunächst den Ventiladapter vom Anschlussventil des Aufblasartikels ab. Schrauben Sie dann den Ventiladapter

vom Druckluftschlauch

ab (ggf. Ventilkappe des Aufblasartikels wieder anbringen). Hinweis: Beim Lösen des Druckluftschlauchs

kann Luft aus dem Ventil des Aufblasartikels entweichen. Achten Sie darauf, den Druckluftschlauch

rasch zu entfernen. Pressure-Preselect-Funktion Schalten Sie die Powerbank mit Kompressor

am Einschalter für die Powerbank

ein. Verbinden Sie den Druckluftschlauch

der Powerbank mit Kompressor

mit dem Aufblasartikel, den Sie befüllen wollen. Gehen Sie dazu vor wie im vorherigen Abschnitt beschrieben. Wählen Sie mittels der Menü- Taste „M“

die gewünschte Einheit des Drucks aus. Zur Wahl stehen die Einheiten Bar („Bar“), Kilopascal („KPa“), Kilogramm pro Quadratzentimeter („KG/CM²“) und Pfund pro Quadratzoll („PSI“) (siehe Abb. E). Wählen Sie mittels „+“ -Taste

den gewünschten Druck vor. Um die Auswahl zu beschleunigen, können Sie die jeweilige Taste lange gedrückt halten. Es sind Druckeinstellungen zwischen 0,3 bar und 3,5 bar in 0,05 bar-Schritten möglich (siehe39DE/AT/CH Abb. E). Hinweis: Während der Druckvorwahl blinkt das digitale Manometer mit Luftdruckanzeige

. Wenn ca. 10 Sekunden lang keine Taste gedrückt wird, zeigt die Anzeige den IST-Wert des Drucks an. Der eingestellte Druck bleibt gespeichert. Schalten Sie den integrierten Kompressor ein, indem Sie den Ein- /Aus-Schalter für den Kompressor

Der Kompressor startet und pumpt den Aufblasartikel auf. Sie können den Kompressor jederzeit ausschalten, indem Sie den Ein- /Ausschalter für den Kompressor

auf „Aus“ (Stellung 0) schalten. Andernfalls schaltet der Kompressor automatisch ab, sobald der Ausblasartikel den voreingestellten Druck erreicht hat. Schalten Sie in diesem Fall nach Erreichen des voreingestellten Drucks und automatischem Abschalten des Kompressors den Ein- /Ausschalter für den Kompressor

aus (Stellung 0). Trennen Sie den Aufblasartikel vom Druckluftschlauch

wie im vorherigen Abschnitt beschrieben. Schrauben Sie nach dem Ende der Arbeit den Druckluftschlauch

wieder vom Schlauchanschluss

der Powerbank mit Kompressor

ab. Achtung: Der Schlauchanschluss

der Powerbank mit Kompressor

wird während des Betriebs heiß. Achten Sie unbedingt darauf, den Schlauchanschluss

während des Betriebs nicht zu berühren, um sich keine Verbrennung zuzuziehen. Warten Sie nach dem Ende der Arbeit mindestens 10 Minuten, bevor Sie den Druckluftschlauch

wieder vom Schlauchanschluss

der Powerbank mit Kompressor

abschrauben. Hinweis: Nach dem Einschalten der Powerbank mit Kompressor

am Einschalter für die Powerbank

schaltet das Gerät nach circa 20 Sekunden automatisch wieder ab, wenn der Kompressor nicht gestartet oder kein Verbraucher angeschlossen wird. Hinweis: Das digitale Manometer mit Luftdruckanzeige

der Powerbank mit Kompressor

ist nicht geeicht. Suchen Sie deshalb nach dem Aufpumpen von Aufblasartikeln, bei denen der falsche Druck gefährlich sein kann (z. B. Autoreifen), eine Fachstelle mit geeichtem Gerät auf und kontrollieren Sie den Druck des Aufblasartikels.40 DE/AT/CH Arbeitshinweise Das Gerät ist nicht für den Dauerbetrieb geeignet. Es wurde entwickelt zur Erzeugung von Luftdruck, nicht von Luftvolumen. Bitte benutzen Sie das Gerät bei großvolumigen Artikeln nicht länger als 7 Minuten ohne Unterbrechung, um Überhitzung und Geräteschäden zu vermeiden. Lassen Sie es danach mindestens 15 Minuten abkühlen. Wir empfehlen einen großvolumigen Artikel zuerst mit Luft aufzufüllen, um dann mit dem Gerät den gewünschten Druck zu erzeugen. Benutzen Sie das Gerät nicht länger als 7 Minuten ohne Unterbrechung. Lassen Sie es danach mindestens 15 Minuten abkühlen. Luftdruckprüfung mit der Powerbank mit Kompressor Hinweis: Das digitale Manometer mit Luftdruckanzeige

der Powerbank mit Kompressor

ist nicht geeicht. Schalten Sie die Powerbank mit Kompressor

am Einschalter für die Powerbank

ein. Schließen Sie den Aufblasartikel an den Druckluftschlauch

der Powerbank mit Kompressor

an, dessen Druck Sie prüfen wollen. Gehen Sie dazu vor wie im Abschnitt „Anschluss des Druckluftschlauchs mit Ventiladapter“ bzw. „Anschluss des Druckluftschlauchs ohne Ventiladapter“ beschrieben. Wählen Sie mittels der Menü- Taste „M“

die gewünschte Einheit des Drucks aus. Zur Wahl stehen die Einheiten Bar („Bar“), Kilopascal („KPa“), Kilogramm pro Quadratzentimeter („KG/ CM²“) und Pfund pro Quadratzoll („PSI“) (siehe Abb. E). Das digitale Manometer mit Luftdruckanzeige

zeigt den Druck des angeschlossenen Aufblasartikels in der voreingestellten Einheit an. Trennen Sie den Aufblasartikel vom Druckluftschlauch

der Powerbank mit Kompressor

. Gehen Sie dazu vor wie im Abschnitt „Druckluftschlauch entfernen“ beschrieben. Hinweis: Beim Lösen des Druckluftschlauchs

kann Luft aus dem Ventil des Aufblasartikels entweichen. Achten Sie darauf, den Druckluftschlauch

rasch zu entfernen. Überlastsicherung Bei Überbeanspruchung oder Fehlfunktion löst die Überlastsicherung zum Schutz des Gerätes aus. Setzen Sie niemals eine Sicherung mit höherer Auslösestromstärke ein. Es besteht Brandgefahr!41DE/AT/CH Achtung: Zum Schutz vor Personen- und Sachschäden ist eine Überhitzungsschutzschaltung für den Akku in die Powerbank mit Kompressor

eingebaut. Diese verhindert ein Überhitzen des im Gerät eingebauten Akkus und schaltet die Powerbank mit Kompressor

bei zu hoher Akkutemperatur automatisch ab. Sollte dieser Fall eintreten, lassen Sie das Gerät vor einer erneuten Inbetriebnahme abkühlen. z Beleuchtung einschalten Leuchtmodus Zum Einschalten der LED-Leuchte

den Einschalter für die Powerbank

3 Sekunden gedrückt halten. Betätigen Sie den Einschalter für die Powerbank

erneut für 3 Sekunden, um die LED-Leuchte

wieder auszuschalten. Blinkmodus Zum Einschalten der LED-Leuchte

im Blink- oder SOS-Modus den Einschalter für die Powerbank

zunächst 3 Sekunden gedrückt halten. Die LED-Leuchte

leuchtet zunächst dauerhaft. Durch erneuten kurzen Druck auf den Einschalter für die Powerbank

wechselt die LED- Leuchte

in den Blink-Modus. Durch erneuten, kurzen Druck auf den Einschalter für die Powerbank

wechselt die LED- Leuchte

in den SOS-Modus. Sie blinkt dann 3 mal kurz, 3 mal lang, 3 mal kurz. Durch erneuten kurzen Druck auf den Einschalter für die Powerbank

schalten Sie die LED-Leuchte

aus. Vorsicht! Nicht direkt in die LED-Leuchte

schauen, da dies den Augen schadet. Hinweis: Es ist nicht möglich, die Beleuchtung einzuschalten, während die Powerbank mit Kompressor

selbst geladen wird. z Verwenden der Starthilfefunktion Achten Sie beim Verwenden der Starthilfe darauf, dass mindestens 3 Kontrollleuchten

Aktion LEDs Bedeutung / Fehler Lösung

der Powerbank mit Kompressor

an den Auto - Starthilfe - Aus- gang

der Powerbank mit Kompressor

anschließen. Rote Error-LED

leuchtet kontinu- ierlich. Die in der Powerbank mit Kompressor

festgestellte Spannung reicht nicht zum Star- ten des Autos aus. Laden Sie die Powerbank mit Kompressor

auf. Grüne Start-LED

und die rote Error- LED

blinken abwechselnd. Powerbank mit Kompressor

bereit Weiter mit Aktion 2

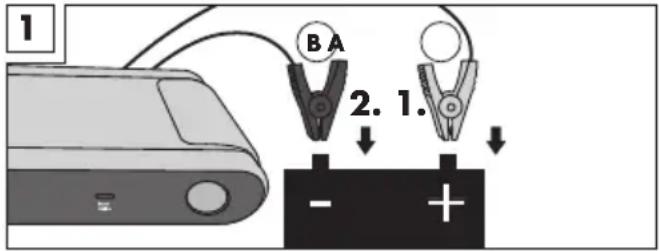

Batterieklemme (A) an den Pluspol der Fahrzeugbat- terie anschlie- ßen und dann die schwarze Batterieklem- me (B) an den Minuspol anschließen (siehe Bild 1). Die rote Error- LED

blinkt, ein kurzes Alarmsignal ertönt. Die Temperatur ist zu hoch, möglicherweise nach mehrfa- chen Start- versuchen. Klemmen Sie zuerst die schwarze (B) und dann die rote Batterie - klemme (A) von den Batteriepolen ab. Beginnen Sie erneut mit Aktion 1. Die rote Error-LED

blinkt, ein konti- nuierliches Alarm- signal ertönt. Batterieklemme (A) und (B) ver- tauscht. Es ist ein Kurz- schluss entstan- den oder die Batterie läuft aus. Die rote Error-LED

blinkt einmal auf, ein kontinuier- liches Alarm signal ertönt, gefolgt von zwei kurzen Alarmtönen. Grüne Start-LED

und die rote Error- LED

blinken ab- wechselnd. Nach 1–2 Sekunden leuchtet nur noch die grüne Start-LED

Der Anschluss ist korrekt. Weiter mit Aktion 3

anlassen.43DE/AT/CH Achtung: Sobald das Fahrzeug gestartet ist, innerhalb von 30 Sekunden das Starthilfekabel

von der Powerbank mit Kompressor

entfernen und zuerst die schwar- ze (B) und dann die rote Batterie- klemme (A) von den Batteriepolen abklemmen. Ansonsten kann es zu gefährlichen Situationen kommen! Den Motor des Fahrzeugs laufen lassen. z FAQ F: Frage A: Antwort F: Wie lange dauert es, ein Handy mit dem Gerät voll aufzuladen? A: Bei einer Akkukapazität von 3500 mAh: Ca. 3 – 4 Stunden bei Anschluss an den USB-Ausgang 5 V / 1 A

. Ca. 2 – 3 Stunden bei Anschluss an den USB-Ausgang 5 V / 2 A

. Beachten Sie, dass ein eingeschaltetes Gerät jedoch gleichzeitig Akkuladung verbraucht, während es auflädt und sich somit die Ladezeit verlängern kann. F: Wie lang bleibt die Akkuladung der Powerbank mit Kompressor

erhalten? A: 3 – 6 Monate. Es wird jedoch empfohlen, den Akku monatlich aufzuladen. F: Wie wird die Powerbank mit Kompressor

ausgeschaltet? A: Nach dem Einschalten der Powerbank mit Kompressor

am Einschalter für die Powerbank

schaltet die Powerbank mit Kompressor nach circa 20 Sekunden automatisch wieder ab, wenn der Kompressor nicht gestartet oder kein Verbraucher angeschlossen wird. Ein manuelles Ausschalten des Gerätes ist nicht vorgesehen. z Fehlerbehebung = Problem = Ursache = Behebung Powerbank mit Kompressor

ist nicht vollständig aufgeladen, obwohl alle 4 Kontrollleuchten

permanent leuchten. Ladung liegt nach längerem Nichtgebrauch oder Lagerung bei 60 %. Die Powerbank mit Kompressor

wie im Abschnitt „Powerbank mit Kompressor aufladen“ beschrieben erneut aufladen. Keine Reaktion bei Betätigung des Einschalters der Powerbank

Unterspannungsschutz der Powerbank mit Kompressor

ist44 DE/AT/CH aktiviert. Die Powerbank mit Kompressor

am Ladeanschluss 5 V / 2 A

mittels Netzanschlussadapter

an eine Steckdose anschließen. Es leuchtet eine Kontrollleuchte

, die Powerbank mit Kompressor

lässt sich jedoch nicht verwenden. Unterspannungsschutz der Powerbank mit Kompressor

ist aktiviert. Die Powerbank mit Kompressor

am Ladeanschluss 5V / 2 A

mittels Netzanschlussadapter

an eine Steckdose anschließen. z Reinigung Achtung: Das Gerät darf weder mit Wasser in Kontakt kommen noch direkt in Wasser eingelegt werden. Verletzungsgefahr durch elektrischen Schlag, wenn Feuchtigkeit in das Innere des Gerätes gelangt. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Halten Sie das Gehäuse und das Zubehör des Gerätes sauber. Verwenden Sie zum Reinigen des Gerätes und des Zubehörs ein feuchtes Tuch oder eine weiche Bürste. z Aufbewahrung Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Achten Sie darauf, dass der Druckluftschlauch

nicht geknickt wird, um Beschädigungen zu vermeiden. Bewahren Sie die Ventiladapter

im Staufach für die Ventiladapter

auf. z Umwelthinweise und Entsorgungsangaben Rohstoffrückgewinnung statt Müllentsorgung! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.45DE/AT/CH Gerät, Zubehör und Verpa- ckung sollten einer umweltge- rechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauch- ten Batterien verpflichtet. Schadstoff- haltige Batterien sind mit nebenste- henden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlagge- bende Schwermetall sind: Cd = Cad- mium, Hg = Quecksilber, Pb = Blei. Befördern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung in Ihrer Stadt oder Gemeinde oder zurück zum Händler. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten einen wichtigen Beitrag zum Umweltschutz. Hinweis: Der verbaute Akku ist für die Entsorgung nicht entnehmbar. Beachten Sie die Kennzeich- nung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmateria- lien sind gekennzeichnet mit Abkür- zungen (a) und Ziffern (b) mit folgen- der Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe. z EU-Konformitätserklä- rung Wir, die C. M. C. GmbH Dokumentenverantwortlicher: Dr. Christian Weyler Katharina-Loth-Str. 15 DE - 66386 St. Ingbert DEUTSCHLAND erklären in alleiniger Verantwortung, dass das Produkt Powerbank mit Kompressor IAN: 384811_2107 Art. - Nr.: 2440 Herstellungsjahr: 2022/11 Modell: UPK 10 E2 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Elektromagnetische Verträglichkeit: (2014/30/EU) Niederspannungsrichtlinie: (2014/35/EU) RoHS-Richtlinie: (2011/65/EU)+(2015/863/EU)46 DE/AT/CH Ökodesign-Richtlinie: (2009/125/EU) und deren Änderungen festgelegt sind. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen: EU 1194/2012 EN 1012 - 1 : 2010 EN 50498 : 2010 EN 55032 : 2015 EN 55035:2017 EN 60335 - 1 : 2012 +AC:2014+A11:2014+ +A13:2017+A1:2019+ A2:2019+A14:2019 EN 61000 - 3 - 2 :2019 EN 61000 - 3 - 3 : 2013+ A1:2019 EN 62233 : 2008 EN 62471 : 2008 EN 50563 :2011 +A1 : 2013 EN 50564 : 2011 St. Ingbert, 01.10.2021

i. A. Dr. Christian Weyler

- Qualitätssicherung - z Hinweise zu Garantie und Serviceabwicklung Garantie der Creative Marketing & Consulting GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. z Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns47DE/AT/CH – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. z Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. z Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. z Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen48 DE/AT/CH Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Hinweis: Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service- Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 384811 Ihre Bedienungsanleitung öffnen. z Service So erreichen Sie uns: DE, AT, CH Name: C. M. C. GmbH Internet- adresse: www.cmc-creative.de E-Mail: [e-mail] [e-mail] [e-mail] Telefon: [phone] (Normaltarif aus dem dt. Festnetz) Fax: [phone] Sitz: Deutschland IAN 384811_2107 Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.49DE/AT/CH Adresse: C. M. C. GmbH Katharina - Loth - Str. 15 DE - 66386 St. Ingbert DEUTSCHLAND50 DE/AT/CH51FR/BE/CH Tableau des pictogrammes utilisés ........................... Page 52 Introduction .................................................................... Page 53 Utilisation conforme ............................................................ Page 53 Éléments fournis .................................................................. Page 54 Équipement ........................................................................ Page 54 Caractéristiques techniques .................................................. Page 55 Consignes de sécurité ................................................... Page 56 Consignes de sécurité spécifiques ............................. Page 59 Mise en service .............................................................. Page 60 Contrôler la capacité de la batterie externe Powerbank avec compresseur ............................................................... Page 61 Charger la batterie externe Powerbank avec compresseur ....... Page 61 Recharger les téléphones portables et tablettes ....................... Page 62 Mise en service du compresseur intégré ................................. Page 62 Activation de l’éclairage ...................................................... Page 65 Utilisation de la fonction d’assistance au démarrage ............... Page 66 FAQ ................................................................................... Page 69 Dépannage ..................................................................... Page 69 Nettoyage ....................................................................... Page 70 Rangement...................................................................... Page 70 Indications relatives à l’environnement et à la mise au rebut .................................................... Page 70 Déclaration de conformité UE ..................................... Page 71 Remarques sur la garantie et le service après-vente .............................................. Page 72 Conditions de garantie ........................................................ Page 72 Période de garantie et revendications légales pour vices ......... Page 74 Étendue de la garantie ........................................................ Page 74 Faire valoir sa garantie ....................................................... Page 74 Service .............................................................................. Page 7552 FR/BE/CH Tableau des pictogrammes utilisés Lire le mode d’emploi! Utilisez une protection auditive! Le chargeur ne convient qu’à un service à l’intérieur. Risque d’électrocution! Danger de mort! Respecter les avertissements et les consignes de sécurité! Attention! Risque d’explosion! La lampe LED n’est pas conçue comme éclairage de pièce dans un habitat. Récupérer les matières premières plutôt que d’éliminer les déchets! -21°C La lampe LED est appropriée pour des températures extrêmes jusqu’à -21°C. Mettez l’emballage et l’appareil au rebut dans le respect de l’environnement! Classe de protectionIII IP20 Indice de protection Remarque Polarité de la prise USB
