| Produkttyp | Powerbank mit Kompressor |
| Modell | UPK 10 A1 |
| Marke | Ultimate Speed |
| Akku-Typ | Lithium-Ionen |
| Akkukapazität | 14.000 mAh (3,7 V) / 9.800 mAh (5 V) |
| Ladezyklen | 1.500 |
| Ladezeit | Bis zu 8 Stunden |
| Spitzenstrom | 400 A |
| Startstrom | 200 A |
| USB-Ausgang | 5 V / 2 A |
| Eingangsspannung | 15 V / 1 A |
| Arbeitsdruck (Kompressor) | 2,5 bar |
| Maximaldruck | 10 bar |
| Luftdurchsatz | 20 L/min |
| Dauerbetrieb (Kompressor) | Max. 7 Minuten, dann 15 Minuten Pause |
| Starthilfe-Kompatibilität | Benzinmotoren ≤ 2 L, Dieselmotoren ≤ 1,6 L |
| Betriebstemperatur | -21°C bis +55°C |
| Sicherheitsmerkmale | Überlastschutz, Sicherung |
| Im Lieferumfang enthalten | USB-Kabel, Starthilfekabel, Netzteil, 3 Ventiladapter |
| Garantie | 3 Jahre |
Häufig gestellte Fragen - UPK 10 A1 ULTIMATE SPEED
Benutzerfragen zu UPK 10 A1 ULTIMATE SPEED
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Externe Batterie kostenlos im PDF-Format! Finden Sie Ihr Handbuch UPK 10 A1 - ULTIMATE SPEED und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UPK 10 A1 von der Marke ULTIMATE SPEED.
BEDIENUNGSANLEITUNG UPK 10 A1 ULTIMATE SPEED
Powerbank mit Kompressor
Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung
IAN 290781
HU SI CZ SK GB DE
HU
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 69
Bevezetés....6
Iratfelelös: AlexanderHoffmann
Katharina-Loth-Str.15
DE-66386St.Ingbert
Németország
St. Ingbert, 2018.02.02
Alexander Hoffmann - a dokumentum felelöse
Uvod....20
Namenska uporaba ....21
Oprema 21
Tehnični podatki 21
Obseg dobave ....22
Varnostna opozorila ....22
St. Ingbert, 02.02.2018
Typ baterie: lithium-ionotová
Kapacita baterie: 14.000 mAh, 3,7 V
St. Ingbert, 02.02.2018
Alexander Hoffmann
St. Ingbert, 02.02.2018
St. Ingbert, 02.02.2018
Bestimmungsgemäße Verwendung 71
Ausstattung 71
Technische Daten 71
Lieferumfang 72
Sicherheitshinweise ....72
Spezifische Sicherheitshinweise ....75
Inbetriebnahme ....76
Kapazität der Powerbank mit Kompressor kontrollieren ..... 76
Powerbank mit Kompressor aufladen 76
Handys und Tablets aufladen 76
Inbetriebnahme des integrierten Kompressors 76
Beleuchtung einschalten 78
Verwenden der Starthilfefunktion 78
FAQ 78
Fehlerbehebung ....78
Reinigung ....79
Aufbewahrung ....79
Hinweise zu Garantie und Serviceabwicklung .....79
Garantiebedingungen 79
Garantieumfang 79
Abwicklung im Garantiefall 80
Umwelthinweise und Entsorgungsangaben .....80
EG-Konformitätserklärung .....81
| Tabelle der verwendeten Piktogramme | |||
 | Bedienungsanleitung lesen! |  | Schwere bis tödliche Verletzungen möglich |
 | Hinweis |  | Warnung vor elektrischem Schlag! Lebensgefahr! |
 | Warn- und Sicherheitshinweise beachten! |  | Vorsicht! Explosionsgefahr! |
 | Die LED-Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet. |  | Rohstoffrückgewinnung statt Müllentsorgung! |
 | Die LED-Lampe ist geeignet für extreme Temperaturen unter -20°C. |  | Entsorgen Sie Verpackung und Gerät umweltgerecht |
 | Heiße Oberfläche! |  | Nur für die Verwendung im Innenbereich. |
 | Warnung: Kompressoranlage kann ohne Warnung anlaufen. |  | Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe. |
| Gleichstrom | |||
POWERBANK MIT KOMPRESSOR UPK 10 A1
EINLEITUNG
Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die Sicherheitshinweise. Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen.
NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!
Die Starthilfefunktion ist nur für Benzinmotoren bis max. 2 Liter Hubraum und bei Dieselmotoren bis max. 1,6 Liter Hubraum geeignet.
- Bestimmungsgemäße Verwendung
Diese Powerbank mit Kompressor (im Folgenden Gerät oder Produkt genannt) dient der zusätzlichen Unterstützung von 12 V-Fahrzeugbatterie-Systemen bei Startproblemen an Diesel- und Benzin-Fahrzeugmotoren, welche durch schwache, leere oder defekte Starterbatterien verursacht sind. Die Powerbank mit Kompressor kann die Fahrzeugbatterie allerdings nicht ersetzen. Sie ermöglicht dem Anwender im Bedarfsfall lediglich das Fahrzeug ohne weitere Hilfe von dritter Seite zu starten, wenn nicht mehr als 400 A zum Startvorgang notwendig sind (max. Spitzenstrom). Zusätzlich verfügt die Powerbank mit Kompressor über einen USB-Ausgang. Damit können im Bedarfsfall Mobiltelefon, Navigationsgerät oder andere USB-Anschlussgeräte geladen werden. Der integrierte Kompressor ist zum Erzeugen von Druck in Reifen (z. B. Auto- und Fahrradreifen), Bällen und sonstigen kleinvolumigen Aufblasartikeln bestimmt. Der Kompressor ist nicht zum Aufblasen von großvolumigen Artikeln bestimmt, da sich dieser ohne Gegendruck schnell erhitzen kann. Diese Powerbank mit Kompressor ist nicht für den Dauerbetrieb zur Druckerzeugung von mehr als 3 bar ausgelegt.
Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Diese Powerbank mit Kompressor ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
Das Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für den kommerziellen oder industriellen Gebrauch geeignet.
Die Leuchte ist nicht zur Raumbeleuchtung im Haushalt geeignet.
Die LED-Lampe ist geeignet für extreme Temperaturen unter -20°C.
- Ausstattung
Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand der Powerbank mit Kompressor. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.
1 Leuchte
2 Ein- / Ausschalter für Kompressor
3 Manometer mit Luftdruckanzeige (nicht geeicht)
- in bar: rote Skala
– in psi: schwarze Skala
4 Ein- / Ausschalter für Powerbank
5 Kontrollleuchten
6 Powerbank mit Kompressor
7 Auto-Starthilfe-Ausgang
8 Ein-/ Ausschalter für Powerbank mit Kompressor
9 Ladeanschluss 15 V ≠ 1A
10 Ausgang USB 5 V/2A
11 Starthilfekabel
12 Spannhebel
13 Ventiladapter
a+b: für Aufblasartikel
c: für Bälle
14 Luftschlauch
15 Anschlussventil

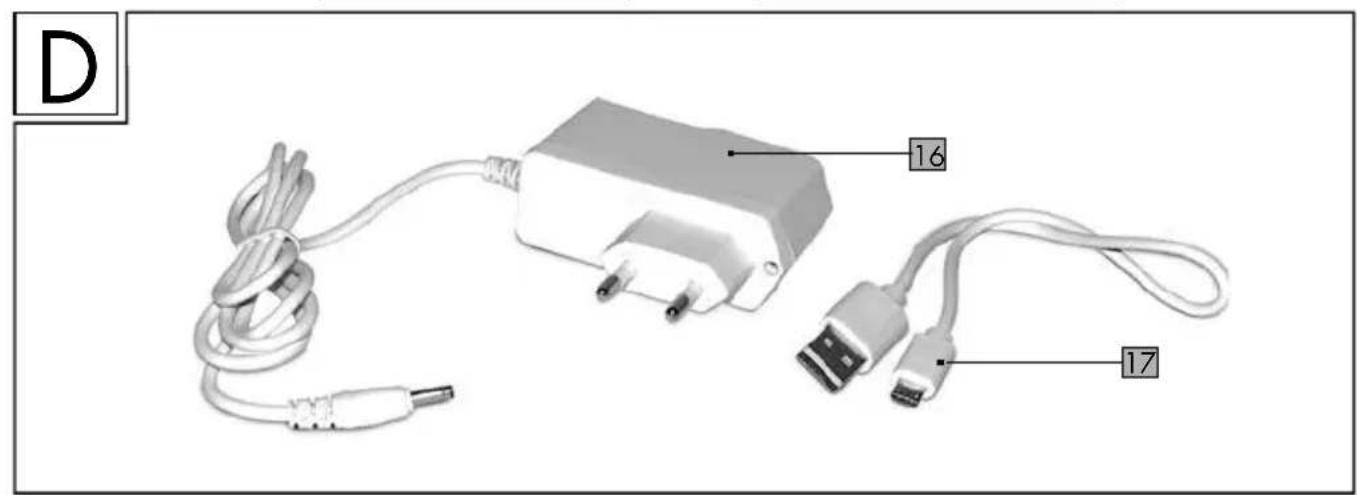

16 Netzanschlussadapter
17 USB-Kabel
- Technische Daten
Durch die Reihenschaltung der drei Einzelzellen, aus denen der Akku aufgebaut ist, ergibt sich bei einer Gesamtspannung von 3 x 3,7 V = 11,1 V eine Kapazität von 4700 mAh. Die daraus resultierende Leistung entspricht der gleichen Leistung, wie bei einem Akku mit einer Gesamtkapazität von 14000 mAh bei 3,7 V.
Modell: UPK 10 A1
Batterie Typ: Lithium-Ionen
Batterie Kapazität: 14.000 mAh, 3,7 V
Ladezyklen: 1500
Ladezeit: bis zu 8 Stunden
Spitzenstrom: 400 A
Startstrom: 200 A
Einsatztemperatur: -21–55°C
Spannung: 12 V
Eingangsspannung
(Ladeanschluss): 15 V/1 A
Ausgangsspannung
(Ausgang USB): 5 V/2 A
Kapazität: 9800 mAh / 5 V
max. Stromaufnahme: 14 A
Arbeitsdruck: 2,5 bar
Maximaler Druck: 10 bar
Dauerbetrieb: max. 7 min*
Luftfördermenge: 20 l/min
* Dauerbetrieb: Den integrierten Kompressor nicht länger als 7 Minuten ununterbrochen betreiben. Danach eine Ruhedauer von 15 Minuten einlegen.
Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.
- Lieferumfang
1 Powerbank mit Kompressor
1 USB-Kabel
1 Starthilfekabel
1 Netzanschlussadapter
3 Ventiladapter
1 Bedienungsanleitung
SICHERHEITSHINWEISE
BITTE LESEN SIE VOR DEM GEBRAUCH DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH. SIE IST BESTANDTEIL DES GERÄTES UND MUSS JEDERZEIT VER- FÜGBAR SEIN!
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.
Sicherheit von Personen:
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Es muss sichergestellt werden, dass Kinder nicht mit dem Gerät spielen.
Halten Sie das Gerät von Menschen – vor allem Kindern – und Haustieren fern.
Im Arbeitsbereich ist der Benutzer Dritten gegenüber für Schä-
den verantwortlich, die durch die Benutzung des Gerätes verursacht wurden.
Richten Sie das Gerät während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr!
Lassen Sie das Gerät nicht unbeaufsichtigt laufen und beachten Sie die Füllhinweise des Aufblasartikels. Der Aufblasartikel kann platzen und schwere Verletzungen hervorrufen.
Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:
Arbeiten mit dem Gerät:
■ Benutzen Sie das Gerät nichtFlüssigkeiten oder Gasen. Sauwährend der Fahrt. Gen Sie keine heißen Dämpfe
■ Prüfen Sie das Gerät vor In-an. Bei Nichtbeachtung besteht betriebnahme auf Beschädigun- Brand- oder Explosionsgefahr!
tFlüssigkeiten oder Gasen. Sau-
gen Sie keine heißen Dämpfe
-an. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr!
gen und benutzen Sie es nur in einwandfreiem Zustand. ■ Schalten Sie das Gerät aus und ziehen Sie den Stecker aus
■ Setzen Sie das Gerät wederder Steckdose des Zigarettenan-
Regen noch feuchter Witterung aus. Lassen Sie es nicht mit Wasser in Berührung kommen oder tauchen es unter Wasser. Es besteht die Gefahr eines elektrischen Schlages!
■ Halten Sie sämtliche Öffnungen des Gerätes während des Betriebs frei. Verschließen Sie die Öffnungen nicht mit Händen oder Fingern und decken Sie das Gerät nicht ab. Es besteht Überhitzungsgefahr!
■ Lassen Sie das Gerät nicht bei hohen Außentemperaturen im Auto. Das Gerät könnte irreparabel beschädigt werden.
■ Das Gerät wird im Betrieb warm. Es besteht Verbrennungsgefahr bei Berührung der heißen Flächen.
■ Achten Sie darauf, dass we- der Sand, Staub noch andere kleine Fremdkörper in die Luft- einlass- oder Luftauslassöffnung gelangen.
■ Benutzen Sie das Gerät nicht in der Nähe von entzündbaren
■ Schalten Sie das Gerät aus und ziehen Sie den Stecker aus
zünders:
■ wenn Sie das Gerät nicht benutzen;
■ wenn Sie das Gerät unbeaufsichtigt lassen;
■ wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen;
■ wenn das Anschlusska-bel beschädigt ist;
■ nach dem Eindringen von Fremdkörpern oder bei abnormalen Geräuschen.
■ Benutzen Sie nur Zubehör, das vom Hersteller geliefert und empfohlen wird.
■ Die Powerbank mit Kompressor nicht demontieren oder verändern. Dieses Gerät darf nur von einem Wartungstechniker repariert werden.
■ Das Gerät nicht in Bereichen mit Explosionsgefahr verwenden, z. B. in der Nähe von entzündbaren Flüssigkeiten, Gasen oder Staub.
■ Das Gerät keiner Wärmechen Situationen führen! aussetzen.
■ Nicht an Orten lagern, an Akkus: welchen die Temperatur 70° C übersteigen kann.
■ Nur bei einer Umgebungstemperatur zwischen -21°C-55°C aufladen.
■ Nur den mit dem Gerät ge-Schließen Sie die Powerbank
lieferten Netzanschlussadapter 16 verwenden.
VORSICHT: So vermeiden Sie Unfälle und Ver-
letzungen durch elektrischen Schlag:
Elektrische Sicherheit:
■ Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Lassen Sie beschädigte Schalter ersetzen.
■ Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
■ Ziehen Sie bei Beschädigung des Kabels sofort den Stecker aus der Steckdose.
■ Die zwei Klemmen nicht kurz- schließen. Dies kann zu gefährli-
chen Situationen führen!
VORSICHT!
EXPLOSIONSGEFAHR!
mit Kompressor 6 nicht kurz und / oder öffnen Sie ihn nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Setzen Sie die Powerbank
mit Kompressor 6 keiner großen Hitze aus. Die Batterie kann explodieren.
■ Prüfen Sie die Powerbank mit Feuer fern.
Kompressor 6 regelmäßig auf Undichtigkeit. Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe! Die Flüssigkeit vorsichtig mit einem Tuch aufwischen und Haut- und Augenkontakt vermeiden. Bei Haut- oder Augenkontakt sofort mit sauberem Wasser ausspülen und einen Arzt aufsuchen.
Spezifische Sicherheits- hinweise
Es wird empfohlen die Powerbank mit Kompressor 6 monatlich aufzuladen.
Eine leicht erhöhte Temperatur beim Laden ist keine Fehlfunktion sondern völlig normal. Es
wird jedoch empfohlen die Powerbank mit Kompressor 6 vor weiterer Benutzung 15 Minuten ruhen zu lassen.
Halten Sie die Powerbank mit Kompressor 6 von Feuchtigkeit und hohen Temperaturen sowie
Bewahren Sie die Powerbank mit Kompressor 6 an einem trockenen Ort auf und schützen Sie diese vor Feuchtigkeit und Korrosion.
Wenn Sie ein Auslaufen oder einen eigenartigen Geruch der Powerbank mit Kompressor 6 feststellen oder diese sich verformt, stoppen Sie unverzüglich die Verwendung und kontaktieren Sie den Hersteller.
Lassen Sie die Powerbank mit Kompressor 6 während der Benutzung nicht fallen.
Die Powerbank mit Kompressor 6 ist für PKW-Reifen geeignet. Sie ist nicht für große Reifen wie zum Beispiel Traktor- oder LKW-Reifen geeignet.
Während des Aufblasens kön-
nen am Luftauslass hohe Temperaturen entstehen. Es besteht Verbrennungsgefahr!

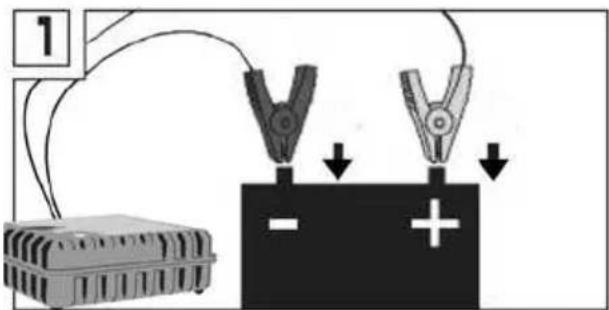

Achten Sie beim Verwenden des Starthilfekabels 11 darauf, dass der blaue Stecker fest im Auto-Starthilfe-Ausgang 7 steckt.
Achten Sie beim Verwenden der Starthilfe darauf, dass 3 Kontrollleuchten 5 leuchten.
Wenn die blaue LED-Anzeige während des Startvorgangs aus ist, laden Sie die Powerbank mit Kompressor 6 auf.
Wenn das Fahrzeug nach dem 3-5 Startversuch nicht an geht, stoppen Sie den Startvorgang und überprüfen Sie andere Ursachen, welche das Starten des Fahrzeugs verhindern.
INBETRIEBNAHME
- Kapazität der Powerbank mit Kompressor kontrollieren
■ Schalten Sie die Powerbank mit Kompressor 6 am Ein- / Ausschalter für Powerbank mit Kompressor 8 ein.
■ Beim Aufladen blinken die Kontrollleuchten
5.
■ Die Anzahl der permanent leuchtenden Kontrollleuchten 5 zeigt die Akkuleistung der Powerbank mit Kompressor 6 an.
■ Wenn das Gerät vollständig aufgeladen ist, leuchten alle vier Kontrollleuchten 5 permanent.
| Kontrollleuchten Akkuleistung | |
| Gerät 0% | |
| 1 permanent 25% | |
| 2 permanent 50% | |
| 3 permanent 75% | |
| 4 permanent 100% |
• Powerbank mit Kompressor aufladen
Die Powerbank mit Kompressor 6 mittels Netzanschlussadapter 16 an eine Steckdose anschließen.
Das Kabel des Netzanschluss adapters 16 an den Ladeanschluss (15 V === / 1 A) 9 der Powerbank mit Kompressor 6 anschließen und an eine Netzsteckdose anschließen.
• Handys und Tablets aufladen
■ Ein- / Ausschalter für Powerbank mit Kompressor 8 auf Position „an“ stellen.
■ Das USB-Kabel ^17 an den USB-Ausgang (5 V ≠2 A) 10 anschließen und dann mit Ihrem Handy oder Tablet verbinden.
■ Drücken Sie den Ein-/ Ausschalter der Powerbank 4.
Hinweis: Das Laden von USB-Geräten (z. B. Handy, Tablet) ist nicht möglich, während die Powerbank mit Kompressor 6 geladen wird.
- Inbetriebnahme des integrierten Kompressors
■ Stellen Sie das Gerät auf einem ebenen, nicht brennbaren Untergrund auf. Betreiben Sie das Gerät nicht in staubiger Umgebung. Es besteht Brandgefahr und das Gerät könnte beschädigt werden.
■ Bei Aufblasartikel mit Gegendruck (z. B.
teilweise gefüllter Autoreifen): Schalten Sie zuerst das Gerät ein, bevor Sie das Anschlussventil 15 am Reifen anschließen.
Hinweis: Je nach Aufblasartikel können Sie das Anschlussventil 15 direkt oder in Verbindung mit den im Lieferumfang enthaltenen Ventiladaptern 13 verwenden.
Anschlussventil 15 anschließen:
■ Öffnen Sie das Anschlussventi ^15 : Spannhebel ^12 senkrecht nach oben.
■ Anschluss ohne Ventiladapter ^13 :
■ Stecken Sie das geöffnete Anschlussventil 15 in das Ventil des Aufblasartikels (ggf. Ventilkappe des Aufblasartikels vorher entfernen).
■ Halten Sie das Anschlussventil 15 gedrückt und verschließen Sie es: Spannhebel 12 in Richtung Luftschlauch 14 drücken.
■ Anschlussventil ^15 mit Ventiladapter ^13 :
■ Öffnen Sie das Anschlussventil 15 : Spannhebel 12 senkrecht nach oben.
■ Drücken Sie den jeweiligen Ventiladapter 13 in die Öffnung des Anschlussventils 15.
■ Fixieren Sie den Ventiladapter 13 im Anschlussventil 15 : Spannhebel 12 in Richtung Luftschlauch 14 drücken.
■ Stecken Sie den Ventiladapter 13 in das Anschlussventil des Aufblasartikels (ggf. Ventilkappe des Aufblasartikels vorher entfernen).
Ein- / Ausschalten:
■ Schalten Sie das Gerät ein: Ein-/Ausschalter der Powerbank mit Kompressor 8 in Stellung „an“.
■ Schalten Sie den Kompressor ein: Ein-/Ausschalter für Kompressor 2 auf „I“ schalten.
■ Wenn der gewünschte Fülldruck erreicht ist, schalten Sie das Gerät ab: Ein-/Ausschalter für Kompressor 2 auf „0“ schalten.
■ Ein- / Ausschalter der Powerbank mit Kompressor 8 in Stellung „aus“.
Anschlussventil entfernen:
■ Anschluss ohne Ventiladapter ^13 : Öffnen Sie den Spannhebel ^12 des Anschlussventils ^15 , indem Sie den Spannhebel ^12 vom Luftschlauch ^14 weg drücken und ziehen Sie dieses vom Ventil des Aufblasartikels ab.
■ Anschlussventil ^15 mit Ventiladapter ^13 : Ziehen Sie den Ventiladapter vom Anschlussventil des Aufblasartikels ab. Öffnen Sie den Spannhebel ^12 des Anschlussventils ^15 , indem Sie den Spannhebel ^12 vom Luftschlauch ^14 weg drücken und entfernen Sie den Ventiladapter.
Hinweis: Beim Lösen des Anschlussventils 15 kann Luft aus dem Ventil des Aufblasartikels entweichen. Achten Sie darauf, das Anschlussventil 15 rasch zu entfernen.
Der Manometer ist nicht geeicht. Suchen Sie deshalb nach Aufpumpen von Aufblasartikeln, bei denen der falsche Druck gefährlich sein kann (z. B. Autoreifen), eine Fachstelle mit geeichtem Gerät auf.
Arbeitshinweise
Das Gerät ist nicht für den Dauerbetrieb geeignet. Es wurde entwickelt zur Erzeugung von Luftdruck, nicht von Luftvolumen.
Bitte benutzen Sie das Gerät bei großvolumigen Artikeln nicht länger als 7 Minuten ohne Unterbrechung, um Überhitzung und Geräteschäden zu vermeiden. Lassen Sie es danach mindestens 15 Minuten abkühlen. Wir empfehlen einen großvolumigen Artikel zuerst mit Luft aufzufüllen, um dann mit dem Gerät den gewünschten Druck zu erzeugen.
Sollten Sie bei einem Autoreifen einen höheren Druck als 3 bar benötigen, benutzen Sie das Gerät nicht länger als 3 Minuten ohne Unterbrechung. Lassen Sie es danach mindestens 15 Minuten abkühlen.
Luftdruckprüfung
Schließen Sie das Anschlussventil 15 an (siehe „Inbetriebnahme des integrierten Kompressors“). Lesen Sie den Luftdruck an der Anzeige des Manometers 3 ab.
Ziehen Sie das Anschlussventil 15 wieder ab (siehe „Inbetriebnahme des integrierten Kompressors“).
Hinweis: Der Manometer ist nicht geeicht.
Überlastsicherung
Bei Überbeanspruchung oder Fehlfunktion löst
die Überlastsicherung zum Schutz des Gerätes aus.
Setzen Sie niemals eine Sicherung mit höherer Auslösestromstärke ein. Es besteht fahr!
- Beleuchtung einschalten
■ Zum Einschalten der Leuchte ^1 den Ein-/Ausschalter der Powerbank ^4 3 Sekunden gedrückt halten.
■ Betätigen Sie die Einschalttaste 4 erneut für 3 Sekunden, um die Leuchte wieder auszuschalten.
VORSICHT! Nicht direkt in die Leuchte 📁 schauen, da dies den Augen schadet.
Hinweis: Es ist nicht möglich, die Beleuchtung einzuschalten, während die Powerbank mit Kompressor 6 geladen wird.
- Verwenden der Starthilfefunktion
Überprüfen Sie den Energiestand der Powerbank mit Kompressor 6. Achten Sie darauf, dass mindestens 3 Kontrollleuchten 5 leuchten.
Schließen Sie das Starthilfekabel 11 am Auto-Starthilfe-Ausgang 7 an.
Schließen Sie die rote Klemme am Plus-Pol der Autobatterie an.
Schließen Sie die schwarze Klemme am Minus-Pol der Autobatterie an.
Lassen Sie das Fahrzeug an.
⚠️ WARNUNG! Sobald das Fahrzeug gestartet ist, innherhalb von 30 Sekunden das Starthilfekabel 11 von der Powerbank mit Kompressor entfernen.
Klemmen Sie zuerst die schwarze Klemme und dann die rote Klemme von der Batterie ab. Entfernen Sie das Starthilfekabel 11 vom Auto-Starthilfe-Ausgang 7.
FAQ
F: Wie lange dauert es, ein Handy mit dem Gerät voll aufzuladen?
A: Bei einer Akkukapazität von 2500 mAh: 1–2 Stunden. Beachten Sie, dass ein eingeschaltetes Gerät jedoch gleichzeitig Akkuladung verbraucht, während es auflädt und sich somit die Ladezeit verlängern kann.
F: Wie lang bleibt die Akkuladung der Powerbank mit Kompressor erhalten?
A: 3–6 Monate. Es wird jedoch empfohlen, den Akku monatlich aufzuladen.
FEHLERBEHEBUNG
● = Problem
= Ursache
O = Behebung
● Powerbank mit Kompressor ist nicht vollständig aufgeladen, obwohl alle 4 Kontrollleuchten 5 permanent leuchten.
- Ladung liegt nach längerem Nichtgebrauch oder Lagerung bei 60 %.
○ Die Powerbank mit Kompressor 6 abklemmen und nochmals anschließen.
● Keine Reaktion bei Betätigung des Ein- / Ausschalters der Powerbank ^4 .
- Unterspannungsschutz der Powerbank mit Kompressor 6 ist aktiviert.
○ Die Powerbank mit Kompressor 6 am Ladeanschluss (15 V / 1 A) 9 anschließen.
REINIGUNG
Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Verletzungsgefahr durch elektrischen Schlag, wenn Feuchtigkeit in das Innere des Gerätes gelangt. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.
■ Halten Sie das Gehäuse des Gerätes sauber.
■ Verwenden Sie zum Reinigen des Gerätes ein feuchtes Tuch oder eine Bürste.
AUFBEWAHRUNG
■ Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
■ Achten Sie darauf, dass der Luftschlauch 14 nicht geknickt wird, um Beschädigungen zu vermeiden.
HINWEISE ZU GARANTIE UND SERVICEABWICKLUNG
Garantie der Creative Marketing & Consulting GmbH
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
• Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
- Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
• Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur oder dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.
Hinweis:
Auf www.lidl-service.com können Sie diese und viele weitere Handbücher,
Produktvideos und Software herunterladen.
So erreichen Sie uns:
Name: C.M.C. GmbH
Internetadresse: www.cmc-creative.de
E-Mail: service.de@cmc-creative.de
(Normaltarif aus dem dt. Festnetz)
Fax: +49 (0) 6894/ 9989749
Sitz: Deutschland
IAN 290781
Bitte beachten Sie, dass die folgende
Anschrift keine Service-Anschrift ist.
Kontaktieren Sie zunächst die oben benannte Servicestelle.
C.M.C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
DEUTSCHLAND
UMWELTHINWEISE UND ENTSORGUNGSANGABEN
Rohstoffrückgewinnung statt Müllentsorgung!
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgen Sie das Gerät über einen zugelassenen Entsorgunsbetrieb oder über Ihre kommunale Entsorgunseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet. Schadstoffhaltige Batterien sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Befördern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung in Ihrer Stadt oder Gemeinde, oder zurück zum Händler. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten einen wichtigen Beitrag zum Umweltschutz.
Hinweis: Der Verbaute Akku ist für die Entsorgung nicht entnehmbar.
EG-KONFORMITÄTSERKLÄRUNG
Wir, die C.M.C. GmbH
Dokumentenverantwortlicher:
Alexander Hoffmann
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
Deutschland
erklären in alleiniger Verantwortung, dass das Produkt
Powerbank mit Kompressor
IAN: 290781
Art.-Nr.: 2120
Herstellungsjahr: 2018/15
Modell: UPK 10 A1
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.
Elektromagnetische Verträglichkeit:
(2014/30/EU)
Niederspannungsrichtlinie :
(2014/35/EU)
RoHS-Richtlinie:
(2011/65/EU)
Ökodesign-Richtlinie:
(2009/125/EU)
und deren Änderungen festgelegt sind.
Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
EN 1012-1:2010
EN 50498:2010
EN 50581:2012
EN 55032:2015
EN 55024:2010+A1:2015
EN 60335-1:2012+A11:2014
EN 60950-1:2006+A11:2009
+A1:2010
+A12:2011
+A2:2013
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62233:2008
EN 62471:2008
St. Ingbert, 02.02.2018
Alexander Hoffmann - Dokumentenverantwortlicher
C.M.C. GmbH
Katharina-Loth-Str. 15
66386 St. Ingbert
Germany
Update · Stand der Informationen: 02.02.18
Ident-No.:UPK10A1032018-4
- Powerbank mit Kompressor
- HU
- Bevezetés....6
- Uvod....20
- Varnostna opozorila ....22
- Sicherheitshinweise ....72
- Spezifische Sicherheitshinweise ....75
- Inbetriebnahme ....76
- FAQ 78
- Fehlerbehebung ....78
- Reinigung ....79
- Aufbewahrung ....79
- Hinweise zu Garantie und Serviceabwicklung .....79
- Umwelthinweise und Entsorgungsangaben .....80
- EG-Konformitätserklärung .....81
- POWERBANK MIT KOMPRESSOR UPK 10 A1
- EINLEITUNG
- NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!
- - Bestimmungsgemäße Verwendung
- - Ausstattung
- - Technische Daten
- - Lieferumfang
- SICHERHEITSHINWEISE
- Sicherheit von Personen:
- Arbeiten mit dem Gerät:
- zünders:
- Elektrische Sicherheit:
- Spezifische Sicherheits- hinweise
- INBETRIEBNAHME
- - Kapazität der Powerbank mit Kompressor kontrollieren
- • Powerbank mit Kompressor aufladen
- • Handys und Tablets aufladen
- - Inbetriebnahme des integrierten Kompressors
- Ein- / Ausschalten:
- Anschlussventil entfernen:
- Arbeitshinweise
- Luftdruckprüfung
- Überlastsicherung
- - Beleuchtung einschalten
- - Verwenden der Starthilfefunktion
- FAQ
- F: Wie lange dauert es, ein Handy mit dem Gerät voll aufzuladen?
- F: Wie lang bleibt die Akkuladung der Powerbank mit Kompressor erhalten?
- FEHLERBEHEBUNG
- REINIGUNG
- AUFBEWAHRUNG
- HINWEISE ZU GARANTIE UND SERVICEABWICKLUNG
- Garantie der Creative Marketing & Consulting GmbH
- • Garantiebedingungen
- - Garantieumfang
- • Abwicklung im Garantiefall
- Hinweis:
- UMWELTHINWEISE UND ENTSORGUNGSANGABEN
- Rohstoffrückgewinnung statt Müllentsorgung!
- Hinweis: Der Verbaute Akku ist für die Entsorgung nicht entnehmbar.
- EG-KONFORMITÄTSERKLÄRUNG
- Elektromagnetische Verträglichkeit:
- Niederspannungsrichtlinie :
- RoHS-Richtlinie:
- Ökodesign-Richtlinie:
Marke : ULTIMATE SPEED
Modell : UPK 10 A1
Kategorie : Externe Batterie
