HASZNÁLATI ÚTMUTATÓ UPK 10 E2 ULTIMATE SPEED

POWERBANK KOMPRESSZORRAL Kezelési és biztonsági hivatkozások Az eredeti használati utasítás fordítása

Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját.

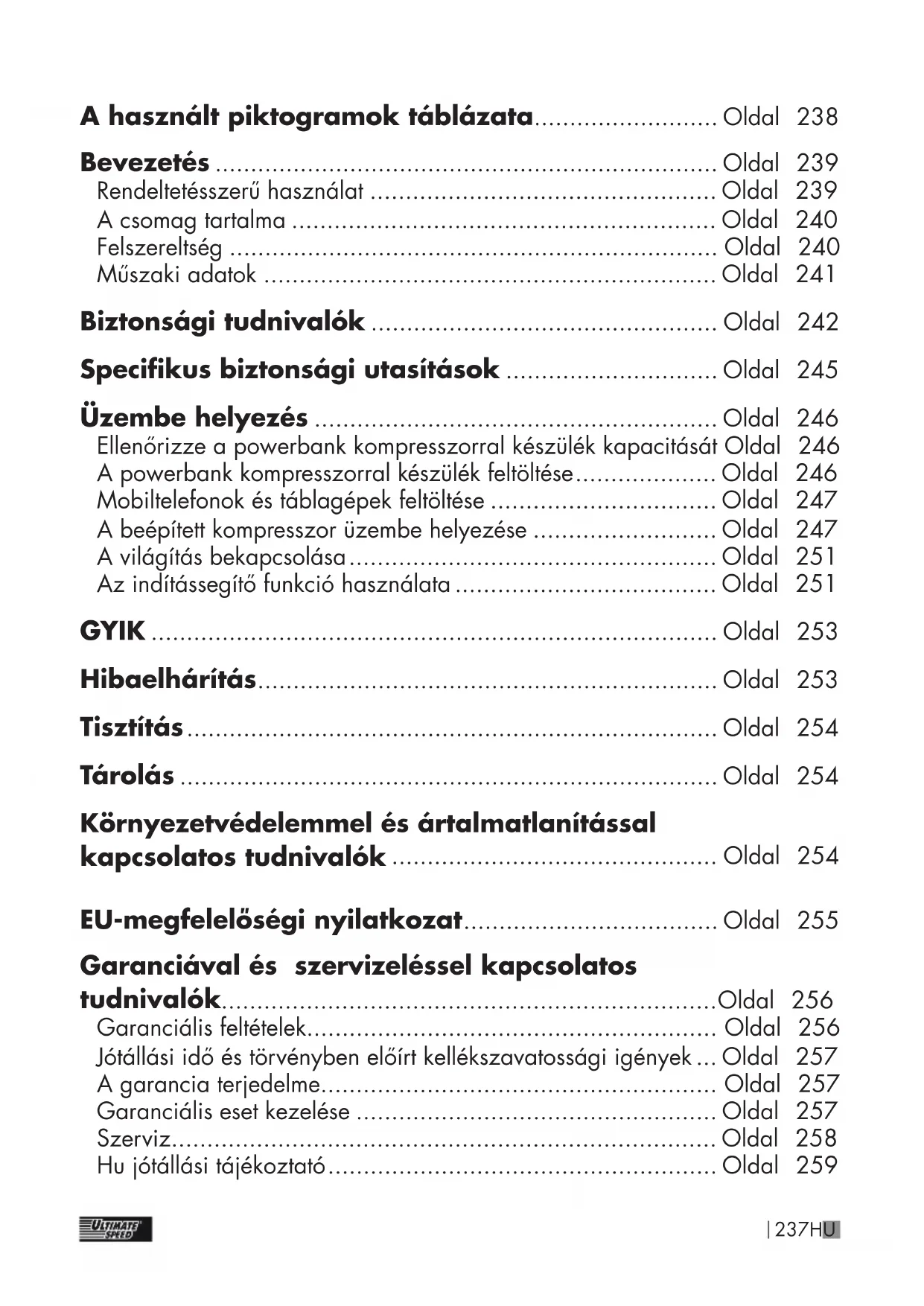

A használt piktogramok táblázata .......................... Oldal 238 Bevezetés ....................................................................... Oldal 239 Rendeltetésszerű használat ................................................. Oldal 239 A csomag tartalma ............................................................ Oldal 240 Felszereltség ..................................................................... Oldal 240 Műszaki adatok ................................................................ Oldal 241 Biztonsági tudnivalók ................................................. Oldal 242 Specifikus biztonsági utasítások .............................. Oldal 245 Üzembe helyezés ......................................................... Oldal 246 Ellenőrizze a powerbank kompresszorral készülék kapacitását Oldal 246 A powerbank kompresszorral készülék feltöltése .................... Oldal 246 Mobiltelefonok és táblagépek feltöltése ................................ Oldal 247 A beépített kompresszor üzembe helyezése .......................... Oldal 247 A világítás bekapcsolása .................................................... Oldal 251 Az indítássegítő funkció használata ..................................... Oldal 251 GYIK ................................................................................ Oldal 253 Hibaelhárítás ................................................................. Oldal 253 Tisztítás ........................................................................... Oldal 254 Tárolás ............................................................................ Oldal 254 Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók .............................................. Oldal 254 EU-megfelelőségi nyilatkozat .................................... Oldal 255 Garanciával és szervizeléssel kapcsolatos tudnivalók ...................................................................... Oldal 256 Garanciális feltételek.......................................................... Oldal 256 Jótállási idő és törvényben előírt kellékszavatossági igények ... Oldal 257 A garancia terjedelme........................................................ Oldal 257 Garanciális eset kezelése ................................................... Oldal 257 Szerviz ............................................................................. Oldal 258 Hu jótállási tájékoztató ....................................................... Oldal 259238 HU A használt piktogramok táblázata Olvassa el a használati útmutatót! Használjon hallásvédő eszközt! A töltőkészülék csak beltéri használatra alkalmas. Figyelmeztetés áramütésre! Életveszély! Tartsa be a figyelmez- tetéseket és biztonsági utasításokat! Vigyázat! Robbanásveszély! A LED-lámpa nem alkalmas helyiségek megvilágítására háztartásokban. Nyersanyagok vissza- nyerése a hulladékok ártalmatlanítása helyett! -21°C A LED-lámpa -21°C-ig terjedő, szélsőséges hőmérsékletek esetén is használható. Környezetbarát módon ártalmatlanítsa a csoma- golást és a készüléket! Érintésvédelmi osztály III IP20 Védettségi osztály Fontos tudnivaló USB aljzat polaritása Figyelmeztetés: A kompresszorberen- dezés figyelmeztetés nélkül beindulhat. Az akkumulátort környezetvédelmi szem- pontból megfelelően ártalmatlanítsa! Egyenáram Érintésvédelmi osztály II Újrahasznosítható anyagokból készült Figyelem! Forró felület! 50/60 Hz 50/60 Hz frekvencia

Váltakozó áramú feszültség V-ban239HU A használt piktogramok táblázata

= 35 °C Legmagasabb névleges környezeti hőmérséklet 35 °C Be-/ ki kapcsoló POWERBANK KOMPRESSZORRAL UPK10 E2 z Bevezetés Gratulálunk! Vállalatunk kiváló minőségű terméke mellett döntött. A termékkel még az első üzembe helyezés előtt ismerkedjen meg. Ehhez figyelmesen olvassa el akövetkező kezelési útmutatót és abiztonsági útmutatásokat. A KÉSZÜLÉK NE KERÜLJÖN GYEREKEK KEZÉBE! Az indítási segédfunk- ció benzinmotoroknál max. 3,5 liter, dízelmo- toroknál max. 2,2 liter lökettérfogatig alkal- mazható. z Rendeltetésszerű használat A Powerbank kompresszorral készü- lék kiegészítő rásegítésként szolgál 12 V-os járműakkumulátor-rendsze- rekhez dízel és benzines járművek motorjainak gyenge, üres vagy lemerült indítóakkumulátorok által okozott indítási problémái esetén. Apowerbank kompresszorral készü- lék mindazonáltal nem helyettesítheti a jármű akkumulátorát. Pusztán arra szolgál, hogy a jármű szük- ség esetén mások segítsége nélkül beindítható legyen, ha legfeljebb 400 A indító áramerősségre van szükség (max. csúcsáram). Apower- bank kompresszorral készülék két USB-kimenettel rendelkezik. Így szükség esetén mobiltelefonok, navigációs készülékek vagy egyéb USB-n keresztül csatlakoztatott esz- közök is tölthetők vele. A beépített kompresszort nyomás létrehozására tervezték abroncsokban (pl. autó- és kerékpárabroncsokban), labdákban, és egyéb kistérfogatú felfújható termékekben. A kompresszor nem alkalmas nagytérfogatú termékek felfújására, mivel ellennyomás nélkül felhevülhet. Ez a Powerbank komp- resszorral készülék nem alkalmas folyamatos üzemben 7 percnél hosz- szabb ideig nyomás létrehozására. A maximálisan kinyerhető nyomás 3,5 bar.240 HU Útmutatás: A nyomásmérő nincs kalibrálva. Minden ettől eltérő használat aberendezés károsodását okoz- hatja, és veszélyt jelenthet a felhasz- nálóra nézve. A gyártó nem felel anem rendeltetésszerű használatból vagy hibás kezelésből eredő káro- kért. A powerbank kompresszorral készülék ipari használatra nem alkalmas. Ipari használat esetén agarancia érvényét veszti. A készüléket személyes használatra fejlesztettük ki, kereskedelmi vagy ipari használatra nem alkalmas. Az üzembe helyezését csak szaktudás- sal rendelkező személy végezheti el. A LED-lámpa nem alkalmas helyiségek megvilágítására háztartásokban. -21°C A LED lámpa -21 °C-ig terjedő, szélsőséges hőmérsékletek esetén is használható. z A csomag tartalma 1 Powerbank kompresszorral 1 Kezelési útmutató Tartozék: 1 Indítássegítő kábel 1 Hálózati csatlakozó adapter (amely egy dugaszoló adapter- ből és egy USB-kábelből áll) 3 Szelep adapter 1 Sűrített levegő tömlő z Felszereltség A kicsomagolást követően azonnal ellenőrizze, hogy hiánytalan-e a csomag tartalma, valamint hogy a power- bank kompresszorral készülék kifogástalan állapotban van-e. Ha akészülék meghibásodott, ne használja.

Powerbank kompresszorral

A kompresszor be-/kikapcsolója (0/I) 0 jelentése „ki”. I jelentése „be”.

Digitális nyomásmérő légnyomás- kijelzővel (nem kalibrált)

Autós indításrásegítő kimenet

Powerbank bekapcsoló gombja

5V /2A töltőcsatlakozó

Szelep-adapter tárolórekesze241HU

Sűrített levegő tömlője

Szelep-adapter labdákhoz

Szelep-adapter felfújható cikkekhez

Szelep-adapter felfújható cikkekhez

Hálózati csatlakozó adapter (amely egy dugaszoló adapterből és egy USB-kábelből áll) Útmutatás: Az alábbi szövegben a „termék” vagy „készülék” kifeje- zés a jelen használati útmutatóban leírt, indítássegítő funkcióval ellátott powerbank kompresszorral készü- lékre vonatkozik. z Műszaki adatok Az akkumulátort alkotó négy külön- álló cella sorba van kapcsolva, így 4 x 3,2V ≈ 12V összfeszült- ség esetén 3500mAh kapacitás áll rendelkezésre. Az ebből adódó teljesítmény ugyanakkora, mint egy 14000mAh összkapacitású akku- mulátoré 3,2V feszültség mellett. Modell: UPK 10 E2 Akkumulátor típusa: Lítium-vas-foszfát Akkumulátor kapacitása: 14 000mAh, 3,2V

44,8Wh Töltési ciklusok: 2000 Töltési idő: maximum 8 óra Csúcsáram: 400A Indítási áram: 200A Használati hőmérséklet: 0°C – 60°C Feszültség: 12V Bemeneti feszültség (töltőcsatlakozó): 5V /2A Kimeneti feszültség (USB-kimenet): 5V /1A |

/2A Kapacitás: 8400mAh/5V Áramfelvétel: max. 10A Kompresszoregység maximális nyomása 10bar Maximális kinyerhető nyomás: 3,5bar Tartós üzem: max. 7perc* Szállított levegőmennyiség: 22l/perc Hálózati adapter: A gyártó neve vagy kereskedelmi márkaneve, cégjegyzékszáma és címe: Gyártó: Dong Guan HP-Power Technology Limited. Cím: Room 103, Building 1, No. 9 Hepan Road, Tangxia Town, Donguan 523710, Guangdong, China.242 HU Importálja: C.M.C. GmbH Cím: Katharina-Loth-Straße 15, 66386 St. Ingbert, Germany Amtsgericht Saarbrücken, HRB 15856 Modell megnevezés:

Bemeneti feszültség: 100–240 V Bemeneti váltakozó áramú frekvencia: 50/60 Hz Kimeneti feszültség: 5,0 V Kimeneti áramerősség: 2,0 A Kimeneti teljesítmény: 10,0 W Átlagos üzemi hatékonyság: 79,493 % Hatékonyság alacsony terhelésnél: 76,241 % Teljesítményfelvétel terhelés nélkül: 0,06 W

• Tartós üzem: A beépített kompresz- szort megszakítás nélkül 7 percnél tovább ne üzemeltessék. Ezt köve- tően 15 percig pihentetni kell. A termék műszaki jellemzői és meg- jelenése a továbbfejlesztés keretén belül bejelentés nélkül módosulhat. Ennél fogva a jelen használati útmutatóban megadott méretek, tudnivalók és adatok nem garantál- tak. A használati útmutató alapján támasztott jogi követeléseknek ezért nincs helyük. z Biztonsági tudnivalók

KÉZNÉL KELL LENNIE! Ez a rész a készülékkel történő munkavégzést illető alapvető biztonsági előírásokat ismerteti. Személyek biztonsága: Ezt a készüléket 8 évnél idő- sebb gyermek, valamint csök- kent fizikai, érzékszervi vagy mentális képességekkel bíró vagy tapasztalat vagy tudás hiányában szenvedő szemé- lyek csak akkor használhatják, ha felügyelet alatt állnak, vagy a készülék biztonságos hasz- nálatáról kioktatást kaptak, és a készülék használatából adódó veszélyeket megértet- ték. Gyermekek nem játszhat- nak a készülékkel. Atisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.243HU Ügyeljen arra, hogy gyerekek ne játszhassanak a készülék- kel! Tartsa távol a készüléket másoktól, különösen gyerme- kektől, és a háziállatoktól. A munkaterületen harmadik féllel szemben a felhasználó felel azokért a károkért, ame- lyeket a készülék használata okoz. Használat közben soha ne fordítsa a készüléket saját maga vagy mások felé, különösen ne a szemek, és a fülek irányába. Sérülésve- szély áll fenn! Ne hagyja a készüléket őri- zetlenül működni, és tartsa be a felfújható termék feltöltési utasítását! A felfújható ter- mék felrobbanhat, és súlyos sérüléseket okozhat. Mielőtt elérné a megengedett maxi- mális nyomást, kapcsolja ki akompresszort. Tartsa a készüléket száraz helyen, gyermekektől távol. Kerülje el a készülékkáro- kat és az ebből eredő személyi sérüléseket: Munkavégzés a készülékkel: Vezetés közben ne használja a készüléket. Üzembe helyezés előtt ellenőrizze, nincsenek-e sérülések a készüléken, és csak akkor használja, ha kifogástalan állapotban van. Ne tegye ki a készüléket se esőnek, se nedves időjárás- nak. Ne hagyja vízzel érint- kezni, és ne merítse víz alá. Áramütésveszély áll fenn! Üzem közben hagyja szaba- don a készülék összes nyílá- sát. Ne zárja el a nyílásokat a kezével vagy az ujjaival, és ne takarja le a készüléket. Túlmelegedés-veszély áll fenn! Magas külső hőmérséklet ese- tén ne hagyja a készüléket az autóban. A készülék helyrehoz- hatatlanul megrongálódhat. A készülék az üzemelés során felmelegszik. A forró felületek megérintése esetén égésveszély áll fenn. Ügyeljen arra, hogy a légbe- vezető- és kivezető nyílásba ne kerüljön homok, por vagy egyéb kis méretű idegen test. Ne használja a készülé- ket gyúlékony folyadékok vagy gázok közelében.244 HU Gondoskodjon a forró gőzök elszívásáról. Ennek be nem tartása tűz- és robbanásve- széllyel jár! Kapcsolja ki a készüléket, és húzza ki a hálózati dugaszt az aljzatból: – ha nem használja a készüléket, – ha felügyelet nélkül hagyja a készüléket, – ha tisztítási munkákat végez; – ha a csatlakozókábel megsérült, – ha idegen test jutott akészülékbe, vagy az rendellenes zajt ad. Csak a gyártó által szállított és ajánlott tartozékokat hasz- nálja. A powerbank kompresszorral készüléket ne szerelje szét, ésne módosítsa. A készüléket csak karbantartó technikus javíthatja. Ne használja a készüléket robbanásveszélyes helyeken, pl. gyúlékony folyadékok, gázok vagy por közelében. Ne tegye ki a készüléket hőhatásnak. Ne tárolja olyan helyen, ahol a hőmérséklet 70 °C fölé emelkedhet. A környezeti hőmérséklet legyen 0 és 35 °C között akészülék töltésekor. Csak a készülékkel együtt szállított hálózati csatlakozó- adaptert

használja. VIGYÁZAT: Így kerülheti el az áramütés okozta baleseteket és sérüléseket: Elektromos biztonság: Ne használja a készüléket, ha a kapcsolót nem lehet be- és kikapcsolni. Amegrongáló- dott kapcsolót cseréltesse ki. Ne hordozza a készü- léket akábelnél fogva. Neakábelnél fogva húzza ki adugaszt az aljzatból. Óvja akábelt a hőtől, olajtól és éles peremektől. Ha a kábel megsérült, azonnal húzza ki a dugaszt az aljzatból. A két kapcsot ne zárja rövidre. Ellenkező esetben veszélyes helyzet állhat elő! Akkumulátorok: VIGYÁZAT! ROBBANÁSVESZÉLY! A powerbank kompresszorral készüléket

ne zárja rövidre245HU és / vagy ne nyissa fel. Túlmelegedhet, tűzveszélyes lehet vagy szétrobbanhat. Ne tegye ki a magas hőmér- sékletnek a powerbank kompresszorral készüléket

Azakkumulátor felrobbanhat. Rendszeresen ellenőrizze apowerbank kompresszor- ral készülék

tömítettségét. Azelhasználódott vagy sérült akkumulátorok érintés esetén a bőrre maró hatást gyako- rolhatnak. Ezért ilyen esetben mindig viseljen megfelelő védőkesztyűt! A folyadékot ronggyal óvatosan törölje fel, és kerülje annak bőrrel vagy szemmel való érintkezését. Bőrrel vagy szemmel való érintkezés esetén azonnal öblítse le vagy ki tiszta víz- zel, és forduljon orvoshoz. z Specifikus biztonsági utasítások Ajánlott havonta feltölteni apowerbank kompresszorral készüléket

Az enyhe melegedés töl- tés közben teljes normális, nem jelez hibás működést. Ennek ellenére ajánljuk, hogy apowerbank kompresszorral készüléket

további hasz- nálat előtt 15 percig hagyja pihenni. Tartsa távol a powerbank kompresszorral készüléket

a nedvességtől, a magas hőmérséklettől, valamint atűztől. Tartsa a powerbank kompresz- szorral készüléket

száraz helyen, és védje a nedvesség- től és a korróziótól. Amennyiben a powerbank kompresszorral készüléken

elhasználódást állapít meg, fur- csa szagot érez vagy az elde- formálódik, azonnal függessze fel a használatát, és lépjen kapcsolatba a gyártóval. Ne engedje a powerbank kompresszorral készüléket

használat közben leesni. A powerbank kompresszorral készülék

személygépkocsik abroncsaihoz használható. Nem használható nagymé- retű abroncsokhoz, tehát pl. traktorok vagy tehergépjár- művek abroncsaihoz. A felfújás során a levegőki- menet felforrósodhat. Égési sérülés veszélye áll fenn! Az indítássegítő kábel

használatakor ügyeljen arra,246 HU hogy a fekete dugasz szoro- san illeszkedjen az indítás- rásegítő kimenetbe

Az indítássegítő használata során ügyeljen arra, hogy 3jelzőlámpa

világítson. Ha a kék LED ellenőrző lámpa

az indítási folyamat közben nem világít, akkor apowerbank kompresszorral készüléket

fel kell tölteni. Ha a jármű a 3.–5. indítási kísérlet után sem indul el, állítsa le az indítási folyama- tot, és ellenőrizze a jármű indítását akadályozó egyéb okokat. z Üzembe helyezés Útmutatás: Miután a power- bank kompresszorral készüléket

a powerbank kapcsolójánál

bekapcsolta, ha a kompresszor nem indul el, vagy nincs csatlakoztatva fogyasztó, akkor a készülék kb. 20másodperc múlva automatikusan kikapcsol. z Ellenőrizze a power- bank kompresszorral készülék kapacitását

Kapcsolja be a powerbank kompresszorral készüléket

apowerbank kapcsolójánál

Feltöltés közben a jelzőlámpák

villognak. A folyamatosan világító jelzőlám- pák száma

jelzi a powerbank kompresszorral készülék

akku- teljesítményét. Ha a készülék teljesen feltöltő- dött, akkor mind a négy ellenőrző lámpa

folyamatosan világít. Jelzőlámpák Akkuteljesítmény 0 állandóan világít

1 állandóan világít 25% 2 állandóan világít 50% 3 állandóan világít 75% 4 állandóan világít 100% z A powerbank kompresszorral készülék feltöltése

Csatlakoztassa a powerbank kompresszorral készüléket

ahálózati csatlakozóadapter

segítségével egy aljzathoz. Ehhez a hálózati csatlakozó- adapter kábelét

csatlakoztassa a powerbank kompresszorral készülék

töltőcsatlakozójára (5 V /2 A)

, majd egy hálózati aljzathoz.247HU Figyelem: Csak a készülékkel együtt szállított hálózati csatlakozó- adaptert

használja! Útmutatás: A készülék károsodás elleni védelme érdekében a power- bank kompresszorral készülékbe

alacsony feszültség elleni védelem van beépítve. Ez megakadályozza apowerbank kompresszorral készü- lék

mélykisülését, és automatiku- san kikapcsolja a készüléket, ha az akkumulátor teljesen lemerült. Ebben az esetben a négy közül az egyik kék jelzőlámpa még mindig világít

. Ebben az esetben azonban nem lehet több energiát vételezni és a kompresszor funkció kikapcsol. Kérjük, töltse fel a powerbank komp- resszorral készüléket

segítségével. z Mobiltelefonok és táblagépek feltöltése Nyomja meg egyszer a power- bank kompresszorral készülék

bekapcsoló gombját. Csatlakoztasson egy megfelelő USB töltőkábelt az USB kimenet- hez (5V /2A)

vagy az USB kimenethez (5V /1A)

majd csatlakoztassa a mobiltele- font vagy a táblagépet. A töltési folyamat automatikusan elindul. Útmutatás: Az USB-eszközök (pl. mobiltelefon, táblagép) töltése addig nem lehetséges, amíg a powerbank kompresszorral készülék

saját magát tölti. z A beépített kompresz- szor üzembe helyezése Csavarja rá a sűrített levegő tömlőt

a powerbank kompresz- szorral készülék

tömlőcsatlako- zójára

(lásd a C ábrán). A készüléket egyenletes, nem éghető alapzatra állítsa fel. Ne üzemeltesse a készüléket poros kör

nyezetben. Tűzveszélyes, továbbá a készülék megrongálódhat. Útmutatás: A felfújható cikktől függően a sűrített levegő tömlőt

közvetlenül, vagy a csomagban található

szelep-adapte- rekkel is használhatja. A sűrített levegő tömlő csat- lakoztatása szelep-adapter nélkül Tekerje rá a sűrített levegő tömlő

szabad végét közvetlenül a fel- fújható cikk csatlakozószelepére. A sűrített levegő tömlő csatla- koztatása szelep-adapterrel

szelep-adapterek az ezek számára kialakított tárolórekeszben

találhatók (lásd a B ábrán).248 HU Tekerje fel a kívánt

szelep-adaptert a sűrített levegő tömlő

szabad végére. Illessze rá a

sze- lep-adaptert a felfújható termék csatlakozószelepére (szükség ese- tén előbb távolítsa el a felfújható termék szelepsapkáját). A sűrített levegő tömlő eltávolítása Csatlakozó szelep-adapter nélkül

: Tekerje le a sűrített levegő tömlőt

felfújható cikk szelepéről. Csatlakozó

sze- lep-adapterrel: Ez után húzza le a szelep-adaptert a felfújható termék csatlakozószelepéről. Ezt követően tekerje le a

szelep-adaptert a sűrített levegő tömlőről

(szükség ese- tén helyezze vissza a felfújható cikk szelepsapkáját). Útmutatás: A sűrített levegő tömlő leoldásakor

a felfújható termék szelepéből levegő távozhat. Ügyel- jen arra hogy gyorsan távolítsa el asűrített levegő tömlőt

Nyomás előválasztási funkció Kapcsolja be a powerbank kompresszorral készüléket

apowerbank kapcsolójánál

Csatlakoztassa a powerbank kompresszorral készülék

sűrített levegő tömlőjét

a fel- fújni kívánt felfújható cikkhez. Ehhez az előző fejezetben leírtak szerint járjon el. Az „M” menü gombbal

válassza ki a nyomás kívánt mértékegységét. A választható mértékegységek a bar („Bar”), akilopascal („KPa”), a kilog- ramm/négyzetcentiméter („KG/CM²”) és a font/négyzethü- velyk („PSI”) (lásd az E. ábrán). A „+” gombbal

válassza ki előzetesen akívánt nyomást. A kiválasztás felgyorsításához tartsa lenyomva az adott gombot. 0,3 bar és 3,5bar közötti nyomásbeállítá- sok lehetségesek 0,05 bar lépé- sekben (lásd az E ábrán). Útmutatás: A nyomás előválasztás során a levegőnyomás megjelenítés- sel ellátott digitális nyomásmérő vil- log

. Ha kb. 10 másodpercig nem nyom meg egy gombot sem, akkor a kijelzőn a nyomás TÉNYLEGES értéke látható. A beállított nyomás marad elmentve. A kompresszor be/ki kapcsoló- jának

„Be” (I állásba) nyomá- sával kapcsolja be a beépített kompresszort. A kompresszor bekapcsol és fel- fújja a felfújható cikket. A kompresszor be-/kikapcso- lójának

„Ki” (0 állásba)249HU nyomásával bármikor kikapcsol- hatja a kompresszort. Ellenkező esetben, amint a felfúj- ható cikk elérte az előre beállított nyomást, a kompresszor automa- tikusan kikapcsol. Ebben az esetben kapcsolja ki akompresszor be-/kikapcsolóját (0állás)

, miután az előre beál- lított nyomást elérte és a komp- resszor automatikusan kikapcsolt. Az előző szakaszban leírtak sze- rint válassza le a felfújható cikket a sűrített levegő tömlőről

A munka befejezése után csa- varja le ismét a sűrített levegő tömlőt

a powerbank kompresz- szorral készülék

tömlőcsatlako- zójáról

Figyelem: A powerbank komp- resszorral készülék

működés közben felforrósodik. Feltétlenül ügyeljen arra, hogy üzemeltetés közben ne érjen hozzá a tömlőcsatlakozás- hoz

, nehogy megégesse magát. A munka befejezése után várjon legalább 10 percet, majd csavarja le ismét a sűrített levegő tömlőt

apowerbank kompresszorral készü- lék

tömlőcsatlakozójáról

Útmutatás: Miután a power- bank kompresszorral készüléket

a powerbank kapcsolójánál

bekapcsolta, ha a kompresszor nem indul el, vagy nincs csatlakoztatva fogyasztó, akkor a készülék kb. 20másodperc múlva automatikusan kikapcsol. Útmutatás: A powerbank komp- resszorral készülék

digitális légnyomásmérő műszere

nem kalibrált. Ezért az olyan felfújható termékek felpumpálását követően, amelyeknél a nem megfelelő nyo- más veszélyes lehet (pl. autóab- roncsok), keressen fel egy kalibrált készülékkel rendelkező szaküzletet és ellenőrizze a felfújható cikk nyo- mását. Munkautasítások A berendezés tartós üzemeltetésre nem alkalmas. Levegőnyomás, nem pedig légtérfogat létrehozására tervezték. Nagy térfogatú termékek esetén ne használja a készüléket 7percnél tovább megszakítás nél- kül, így elkerülheti a túlmelegedést, és a készülék megrongálódását. Ezután legalább 15 percig hagyja lehűlni. Javasoljuk, hogy a nagy tér- fogatú termékeket először levegővel töltse fel, hogy aztán a készülékkel létre tudja hozni a kívánt nyomást. Soha ne használja folyamatosan 7 percnél hosszabb ideig a készü- léket. Ezután legalább 15 percig hagyja lehűlni.250 HU Levegőnyomás ellenőrzés apowerbank kompresszorral készülékkel Útmutatás: A powerbank komp- resszorral készülék

digitális légnyomásmérő műszere

nem kalibrált. Kapcsolja be a powerbank kompresszorral készüléket

apowerbank kapcsolójánál

Csatlakoztassa a felfújható cik- ket, amelynek a nyomását elle- nőrizni szeretné a powerbank kompresszorral készülék

sűrített levegő tömlőjéhez

Ehhez a „Sűrített levegő tömlő csatlakoztatása szelep-adapter- rel” vagy „Sűrített levegő tömlő csatlakoztatása szelep-adapter nélkül” című fejezetben leírtak szerint járjon el. Az „M” menü gombbal

válassza ki a nyomás kívánt mértékegységét. A választható mértékegységek a bar („Bar”), akilopascal („KPa”), a kilog- ramm/négyzetcentiméter („KG/ CM²”) és a font/négyzethüvelyk („PSI”) (lásd az E. ábrán). A légnyomás kijelzővel ellátott digitális nyomásmérő

az előre beállított mértékegységben jelzi ki a csatlakoztatott felfújható cikk nyomását. Válassza le a felfújható cik- ket a powerbank kompresszor- ral készülék

sűrített levegő tömlőjéről

. Ehhez a „Sűrített levegő tömlő eltávolítása” fejezet- ben leírtak szerint járjon el. Útmutatás: A sűrített levegő tömlő leoldásakor

a felfújható termék szelepéből levegő távozhat. Ügyel- jen arra hogy gyorsan távolítsa el asűrített levegő tömlőt

Túlterhelés elleni biztosíték Túlzott igénybevétel vagy hibás működés esetén a túlterhelés elleni biztosíték a készülék védelme érde- kében kiold. Soha ne helyezzen be nagyobb kioldási áramerősségű biztosíté- kot. Tűzveszély áll fenn! Figyelem: A személyi sérülések és anyagi károk elleni védelem érde- kében a powerbank kompresszorral készülék

rendelkezik túlmele- gedés elleni védelmi áramkörrel az akkumulátor számára. Ez meg- akadályozza a készülék beépített akkumulátorának túlmelegedését, és automatikusan kikapcsolja a power- bank kompresszorral készüléket

ha az akkumulátor hőmérséklete túl magas. Ebben az esetben az újbóli üzembe helyezés előtt hagyja lehűlni a készüléket.251HU z A világítás bekapcsolása Világítás üzemmód A LED lámpa

bekapcsolásá- hoz tartsa nyomva 3másodper- cig a powerbank bekapcsoló gombját

kikapcsolásához tartsa ismét lenyomva a power- bank bekapcsoló gombját

3másodpercig. Villogó üzemmód A LED lámpa

villogó vagy SOS üzemmódban tör- ténő bekapcsolásához tartsa lenyomva 3másodpercig apowerbank bekapcsoló gomb- ját

először folyamatosan világít. A powerbank bekapcsoló gomb- jának

újbóli rövid lenyomá- sával a LED lámpa

villogó üzemmódra vált. A powerbank bekapcsoló gomb- jának

újbóli rövid lenyo- másával a LED lámpa

SOS üzemmódra vált. Ezután 3-szor röviden, 3-szor hosszan, majd 3-szor röviden felvillan. A powerbank bekapcsoló gomb- jának

újbóli rövid lenyomásá- val a LED lámpa

kikapcsol. Vigyázat! Ne nézzen közvetlenül a LED lámpába

mivel az szemkárosodást okoz. Útmutatás: Amíg a powerbank kompresszorral készülék

töltődik, a világítás nem kapcsolható be. z Az indítássegítő funkció használata Az indítássegítő használata során ügyeljen arra, hogy legalább 3 jelzőlámpa

folyamatosan világítson.

Művelet LED-ek Jelentés / hiba Megoldás

a powerbank kompresszorral készülék

indítássegítő kábelét

apowerbank kompresszorral készülék

autós indításse- gítő kimeneté- hez

A piros hibajelző LED

folyamato- san világít az indí- tássegítő kábelen

A powerbank kompresszorral készüléken

megállapított feszültség nem elegendő az autó beindításá- hoz. Töltse fel apowerbank kompresszor- ral készüléket

A zöld indításjelző LED

és a piros hibajelző LED

felváltva villog. A powerbank kompresszor- ral készülék

készen áll Folytassa a 2. művelettel.

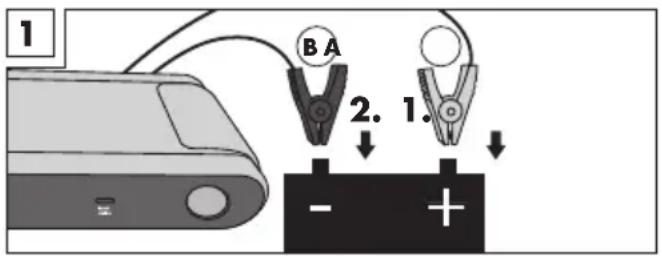

tassa először apiros pólus- csipeszt (A) ajármű-akku- mulátor pozitív pólusához, majd afekete póluscsipeszt (B) anega- tív pólushoz (lásd1. kép). A piros hibajelző LED

villog, és rövid ideig figyel- meztető hangjel- zés hallható. A hőmérséklet túl magas, pél- dául többszöri indítási kísérlet után. Először a feke- te (B) csipeszt válassza le az érintett akkumulá- torpólusról, majd azután a pirosat (A). Kezdje újra az

A piros hibajelző LED

villog, és folyamatos figyel- meztető hangjel- zés hallható. Felcserélték az (A) és a (B) póluscsipeszt. Rövidzárlat keletkezett, vagy folyik az akku- mulátor. A piros hibajelző LED

egyszer felvillan, és folya- matos figyelmez- tető hangjelzés hallható, amit két rövid hangjelzés követ. A zöld indításjelző LED

és a piros hibajelző LED

felváltva villog. 1–2 másodperc után aztán már csak a zöld indí- tásjelző LED

világít. A csatlakoztatás helyes. Folytassa a 3. művelettel.253HU Művelet LED-ek Jelentés / hiba Megoldás

ajárművet. Figyelem: Amint a jármű bein- dult, 30 másodpercen belül távolítsa el az indítókábelt

apowerbank kompresszorral készülékről

és válassza le előbb a fekete (B), majd a piros akkumulátorsarut (A) az akku- mulátorról. Ellenkező esetben veszélyes helyzet állhat elő! Járassa a jármű motorját. z GYIK K: Kérdés V: Válasz K: Mennyi idő alatt lehet egy mobilt teljesen feltölteni akészülékkel? V: 3500 mAh akkukapacitás esetén: Kb. 3–4 óra az 5V /1A

USB-kimenethez csatlakoztatva. Kb. 2–3 óra az 5V /2A

USB-kimenethez csatlakoztatva. Vegye figyelembe, hogy a bekap- csolt készülék azonban egyidejűleg fogyasztja is az akkumulátort, miközben töltődik, és ezért a töltési idő hosszabb lehet. K: Mennyi ideig marad meg apowerbank kompresszorral készülék

akkutöltése? V: 3–6 hónap. Ennek ellenére azt ajánljuk, hogy havonta töltsék fel az akkut. K: Hogyan lehet kikapcsolni a powerbank kompresszorral készüléket

V: Miután a powerbank kompresz- szorral készüléket

a powerbank kapcsolójánál

bekapcsolta, ha akompresszor nem indul el, vagy nincs csatlakoztatva fogyasztó, akkor a powerbank kompresszorral készülék kb. 20 másodperc múlva automatiku

san kikapcsol. A készülék manuális kikapcsolása nem lehetséges. z Hibaelhárítás = Probléma = Ok = Elhárítás A powerbank kompresszor- ral készülék

nem töltő- dött fel teljesen, habár mind a 4 jelzőlámpa

folyama- tosan világít. Hosszabb használaton kívüli időszakot vagy tárolást követően a töltöttség 60%. Töltse fel újra a powerbank kompresszorral készüléket 1254 HU a„Powerbank kompresszorral készülék feltöltése” c. szakaszban leírtak szerint. A powerbank

bekapcsoló gombjának megnyomása- kor nem történik semmi. Aktiválva van a powerbank kompresszorral készülék

alacsony feszültség elleni védelme. Csatlakoztassa a powerbank kompresszorral készüléket

ahálózati csatlakozóadapter

segítségével egy 5V /2A

töltőaljzathoz. Egy jelzőlámpa

világít, de a powerbank kompresz- szorral készülék

nem használható. Aktiválva van a powerbank kompresszorral készülék

alacsony feszültség elleni védelme. Csatlakoztassa a powerbank kompresszorral készüléket

ahálózati csatlakozóadapter

segítségével egy 5V /2A

töltőaljzathoz. z Tisztítás Figyelem: A készülék nem érintkezhet vízzel és nem helyezhető közvetlenül vízbe. Áramütés általi sérülés- veszély áll fenn, amennyiben akészülék belsejébe nedves- ség kerül. Ne használjon tisztító- ill. oldó- szereket. Ezzel helyrehozhatatla- nul megrongálná a készüléket. Tartsa tisztán a készülékházat és a készülék tartozékait. A készülék és a tartozékok tisztításához használjon nedves kendőt vagy egy puha kefét. z Tárolás Tartsa a készüléket száraz helyen, gyermekektől távol. A károsodások elkerülése érdeké- ben ügyeljen arra, hogy a sűrített levegő tömlő

ne törjön meg. Őrizze meg a

sze- lep-adaptereket az ezek számára kialakított tárolórekeszben

z Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók Nyersanyagok vissza- nyerése a hulladékok ártalmatlanítása helyett! A 2012/19/EU európai irányelv értelmében az elektromos berende

zéseket külön kell összegyűjteni, és környezetbarát módon kell újrahasz

nosítani. Ártalmatlanítsa a készüléket egy engedéllyel rendelkező hulladék

kezelő cég vagy a helyi hulladékgaz-255HU dálkodási szolgáltató bevonásával. Tartsa be az érvényben lévő vonat

kozó előírásokat. Ha kétségei van- nak, lépjen kapcsolatba a helyi hulladékgazdálkodási szolgáltatóval. A berendezést, a tartozékait és csomagolását környezetba- rát újrahasznosítási helye kell eljuttatni. Elektromossággal működő készüléke- ket ne dobjon a háztartási hulladék közé! Ön végfogyasztóként törvény szerint (akkumulátorokkal kapcsolatos rendelet) köteles minden használt akkumulátort visszaszolgáltatni. A káros anyago- kat tartalmazó akkumulátorokat az itt látható szimbólumok jelölik, amelyek a háztartási hulladékként való ártalmatlanítás tilalmára figyel- meztetnek. A mérvadó nehézfémek megnevezése: Cd = kadmium, Hg = higany, Pb = ólom. Az elhasznált akkumulátorokat városa vagy települése újrahaszno- sító létesítményéhez vagy kereske- dőjéhez juttassa vissza. Ezzel eleget tesz a törvényi kötelezettségének és jelentősen hozzájárul a környezet védelméhez. Útmutatás: A készülékben lévő akkumulátor nem vehető ki onnan azártalmatlanítás céljából. Tartsa be a különböző csomagoló- anyagokon található címkéket, és szükség esetén külön gyűjtse ezeket. A csomagolóanyagokat az alábbi jelentésű rövidíté- sekkel (a) és számokkal (b) jelölték: 1–7: Műanyagok, 20–22: Papír és kartonpapír, 80–98: Kompozit anyagok. z EU-megfelelőségi nyilatkozat Mi, a C. M. C. GmbH Iratfelelős: Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert

felelősségünk tudatában kijelentjük, hogy a következő termék POWERBANK KOMPRESSZORRAL IAN: 384811_2107 Cikksz.: 2440 Gyártás éve: 2022/11 Modell: UPK 10 E2 megfelel azoknak a lényegi védelmi követelményeknek, amelyeket az alábbi európai irányelvekben256 HU Elektromágneses összeférhetőség: (2014/30/EU) Kisfeszültségi irányelv: (2014/35/EU) RoHS irányelv: (2011/65/EU)+(2015/863/EU) Ökotervezési irányelv: (2009/125/EU) és ennek módosítá- sai alapján. A magyarázat fent leírt tárgya meg- felel a Bizonyos veszélyes anyagok felhasználásának korlátozása az elektromos és elektronikai beren- dezéseknél 2011. június 8-i 2011 / 65 / EU Európai Parlament és Tanács rendeletének. A megfelelőség értékelésére a követ- kező harmonizált szabványokat használtuk fel: EU 1194/2012 EN 1012-1:2010 EN 50498:2010 EN 55032:2015 EN 55035:2017 EN 60335-1:2012 +AC:2014+A11:2014+ +A13:2017+A1:2019+ A2:2019+A14:2019 EN 61000-3-2:2019 EN 61000-3-3:2013+ A1:2019 EN 62233:2008 EN 62471:2008 EN 50563:2011 +A1:2013 EN 50564:2011 St. Ingbert, 2021.10.01. megb. Dr. Christian Weyler - minőségbiztosítás - z Garanciával és szervizeléssel kapcso- latos tudnivalók A Creative Marketing & Consulting GmbH garanciája Tisztelt Vásárló! Erre a készülékre 3 év garanciát vállalunk a vásárlás dátumától számítva. Amennyiben a megvásá- rolt termék hibás, a termék értéke- sítőjével szemben törvényes jogai vannak. Ezeket a törvényi jogokat a következőkben leírt garancia sem korlátozza. z Garanciális feltételek A garanciaidő a megvásárlás dátu- mával kezdődik. Ezért kérjük, gondo- san őrizze meg az eredeti pénztári blokkot. Ez a dokumentum szükséges a vásárlás igazolásához.257HU Amennyiben három évvel a vásárlás dátumától számítva anyag vagy gyár

tási hiba lép fel, a terméket – saját döntésünk alapján – díjmentesen meg

javítjuk vagy kicseréljük. Ez agaran- ciális szolgáltatás akkor vehető igénybe, ha a meghibásodott termé

ket és avásárlást igazoló bizonylatot (nyugtát) három éven belül bemutatja, és röviden leírja, mi a termék hibája, és mikor jelentkezett a hiba. Amennyiben a hibára kiterjed agarancia, visszakapja a megja- vított terméket vagy küldünk önnek egy új terméket. A termék javításá- val vagy cseréjével nem kezdődik újra a garanciaidő. z Jótállási idő és törvényben előírt kellékszavatossági igények A garancia nem hosszabbítja meg ajótállási időt. Ez a cserélt és javított alkatrészekre is érvényes. Az esetlegesen már a vásárláskor fennálló károkat és hiányosságokat akicsomagolás után azonnal jelen- teni kell. A jótállási idő lejártával felmerülő javítások térítéskötelesek. z A garancia terjedelme A terméket szigorú minőségügyi irányelvek alapján gondosan gyár- tottuk és a kiszállítás előtt alaposan ellenőriztük. A garancia anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki a termék olyan része- ire, melyek normál elhasználódás- nak vannak kitéve, és ezáltal kopó alkatrésznek számítanak vagy olyan törékeny alkatrészek károsodására, mint pl. kapcsolók, akkumulátorok vagy üvegből készült alkatrészek. Ez a garancia nem érvényes, ha atermék megsérült, nem szaksze- rűen használták vagy javították. Atermék szakszerű használata érdekében minden használati útmu- tatóban felsorolt utasítást pontosan be kell tartani. Feltétlenül kerülendők az olyan felhasználási célok és intézkedések, amelyek a használati útmutatóban foglaltaktól eltérnek, illetve amelyekkel kapcsolatban figyelmeztetés hangzik el. A terméket csak magáncélú és nem ipari felhasználásra terveztük. Ren- deltetésellenes vagy szakszerűtlen kezelés, erőszak alkalmazása vagy nem az általunk feljogosított szer- viz-képviselet által végzett beavatko- zás esetén a garancia megszűnik. z Garanciális eset kezelése A gyors ügyintézés érdekében kérjük, tartsa be a következőket: Minden kéréshez készítse elő apénztári nyugtát és a cikkszámot258 HU (pl. IAN), ezzel igazolva a vásár- lást. A cikkszámot a típustáblán, atermékbe gravírozva, illetve ahasználati útmutató borítóján (balra lent) vagy a termék hátulján vagy alján lévő matricán találja. Amennyiben működési hiba vagy egyéb hiba lépett föl, először lépjen kapcsolatba telefonon vagy e-mail

ben a következőkben megnevezett szerviz osztállyal. A hibásként regisztrált terméket ezt követően avásárlást igazoló dokumentummal (pénztári nyugta), valamint annak megadásával együtt, hogy mi ahiba és mikor lépett fel, díjmentesen pos

tázhatja a kapott szervizcímre. Útmutatás: A www.lidl-service.com címen a jelen útmutatót és számos további kézikönyvet, termékvideót és szoftvert is letölthet. A QR-kód beolvasásával auto- matikusan a Lidl szerviz oldalára (www.lidl-service.com) lép és itt az (IAN) 384811 cikkszám megadásá- val megnyithatja a kezelési útmuta- tóját. z Szerviz Így léphet kapcsolatba velünk:

Név: C.M.C. Kft. Internetcím: www.cmc-creative.de E-Mail: [e-mail] Telefon: [phone] Székhely: Németország IAN 384811_2107 Kérjük, vegye figyelembe, hogy akövetkező cím nem a szerviz címe. Kérjük, először a fent meg- nevezett szervizzel lépjen kapcso- latba. Cím: C. M. C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert

HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: POWERBANK KOMPRESSZORRAL A gyártó cégneve, címe, e-mail címe: C. M. C. Kft. Katharina-Loth-Str. 15 66386 St. Ingbert, Németország Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6. A termék típusa: UPK 10 E2 Gyártási szám: IAN 384811_2107 Szerviz neve, címe, telefonszáma: C. M. C. Kft. Katharina-Loth-Str. 15 66386 St. Ingbert, Németország [e-mail] Telefon: [phone] A jótállási igény bejelentésének időpontja: Javításra átvétel időpontja: A fogyasztó részére történő visszaadás időpontja: A cserélő bolt bélyegzője, kelt és aláírás: A jótállási igény bejelentésének időpontja: A hiba oka: A hiba javításának módja: A szerviz bélyegzője, kelt és aláírás: Kicserélés időpontja:

1. A jótállási idő a Magyarország területén,

Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásár-

lást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmara- dása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénz- tári zetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül

érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendelte

tésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvény

könyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többlet- költséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt meg- szűnt,árleszállítást kérhet, vagy elállhat a szerző- déstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető

legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthe- tőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb,

vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondos- kodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendel-

tetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő keze- lésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiab- roncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik szemé- lyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei
