BRUGSANVISNING UPK 10 H5 ULTIMATE SPEED

Brugs- og sikkerhedsanvisninger

Oversættelse af den originale driftsvejledning

HU

POWERBANK KOMPRESSZORRAL

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

IT MT CH

DK Brugs- og sikkerhedsanvisninger Side 158

Sikkerhedsregler.... Side 162

Specifikke sikkerhedsanvisninger.... Side 165

Ibrugtagning Side 166

Kontroller kapaciteten af powerbank med kompressor.... Side 166

Opladning af powerbank med kompressor .... Side 167

Opladning af mobiltelefoner og tabletcomputere .... Side 167

Ibrugtagning af den integrerede kompressor .... Side 167

Tænde for belysningen .... Side 169

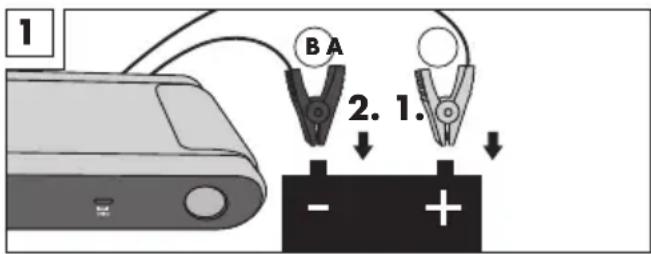

Brug af starchjælpfunktionen.... Side 170

Ofte Stillede Spørgsmål.... Side 171

Afhjælpning af fejl Side 171

Rensning Side 171

Opbevaring Side 172

Miljøhenvisninger og oplysninger vedrørende bortskafning ...... Side 172

EU-konformitetserklæring.... Side 173

Oplysninger om garanti og serviceafvikling.... Side 174

Garantibetingelser Side 174

Garantiperiode og lovmæssige krav i tilfælde af mangler .... Side 174

Garantiens omfang Side 174

Afvikling af garantisager .... Side 175

Service....Side 175

Symbolforklaring
	Læs betjeningsvejledningen! Bærhøre
	Apparatet er kun egnet til indendørs brug.		Advarsel mod elektrisk stød!Livsfare!
	Overhold advarsels- og sikkerhedshenvisningerne!		Forsigtig! Eksplosionsfare!
	LED-lampen er ikke egnet til belysning af rum i husholdningen.		Genvinding af råstoffer i stedet for bortskaffelse af affald!
	LED-lampen er egnet til ekstreme temperaturer på ned til -21°C.		Bortskaf emballagen og apparatet miljøvenligt!
	Kapslingsklasse III Emballagemateriale
	Bemærk		Garanteret lydeffektniveau 95 decibel
	Advarsel:Kompressoranlægget kan starte op uden varsel.		Du er ved lov forpligtet til at tilføre de på denne måde mærkede apparater til en registrering adskilt fra usorteret kommunalt affald. Bortskafning sammen med husholdningsaffald er ikke tilladt.
	Tænd-/sluk-afbryder Skal beskyttes mo
	Fremstillet af genbrugsmateriale		Pas på!Meget varm overflade!
	Jævnspænding i Volt Tænd-knap for L∅ en
	Tænd/Sluk-tast for kompressoren		Menu-tast „M“

POWERBANK MED KOMPRESSOR UPK 10 H5

- Indledning

Hjerteligt tillykke! Du har valgt et kvalitetsprodukt fra vort firma. Lær produktet at kende inden første ibrugtagning. Læs hertil opmærksomt den følgende brugsvejledning og sikkerhedsanvisningerne.

OPBEVARES UTILGÆNGELIGT FOR B∅RN!

thjælpfunktionen er kun egnet til benzinmotorer med op til maks. 3,5 l cylindervolumen og dieselmotorer med op til maks. 2,2 l cylindervolumen.

Denne powerbank med kompressor tjener som ekstra energikilde til 12-V-bilbatteri-systemer i tilfælde af startproblemer ved diesel- og benzindrevne bilmotorer på grund af svage, tomme eller defekte startbatterier.

Denne powerbank med kompressor kan dog ikke erstatte bilbatteriet. Den giver brugeren om nødven-digt kun mulighed for at starte bilen uden yderligere hjælp fra tredjepart, når der ikke kræves mere end 400 A til opstart (maksimal spidsstrøm). Denne powerbank med kompressor har desuden to USB-udgange. Når der er behov for det, kan således også mobiltelefonen, navigationssystemet eller andre apparater med USB-tilslutning oplades. Den integrerede kompressor er beregnet til at etablere trykket i dæk (f. eks. bildæk og cykeldæk), bolde og andre oppustelige genstande, der har et mindre volumen. Kompressoren er ikke beregnet til at oppuste ting med stort volumen (f. eks. luftmadrasser), fordi den uden modtryk hurtigt kan blive meget varm. Denne powerbank med kompressor er ikke dimensioneret til vedvarende drift i mere end 7 minutter ad gangen til at danne tryk. Det maksimale udgangstryk, som kan indstilles, er på 3,5 bar. Produktet er kun beregnet til normal brug.

BEMÄRK: Manometeret er ikke kalibreret.

Enhver anden form for brug kan bevirke skader på apparatet og udgøre en alvorlig fare for brugeren. Fabrikanten bærer ikke noget ansvar for skader, som er opstået på grund af uhensigtsmæssig brug eller forkert betjening. Denne powerbank med kompressor er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien.

Apparatet blev udviklet til privat brug og er ikke egnet til erhvervsmæssig eller industriel anvendelse. Kun instruerede personer må tage produktet i brug.

Opbevar betjeningsvejledningen omhyggeligt, og udlever alle papirer sammen med produktet, når det gives videre til tredje part.

LED-lampen er ikke egnet til belysning af rum i husholdningen.

LED-lampen er egnet til ekstreme temperaturer på ned til -21 °C.

- Leveringsomfang

1 powerbank med kompressor
1 betjeningsvejledning

Tilbehør:

1 starchjælpkabel
1 USB-kabel
3 ventiladaptere
1 trykluftslange

• Udstyr

Kontroller umiddelbart, efter at alt er blevet pakket ud, at alle dele, der hører til leveringsomfanget, er fulgt med, og kontroller samtidigt den upåklagelige tilstand af powerbank med kompressor. Hvis apparatet er i stykker, må det ikke bruges.

1	Powerbank med kompressor
2	Tænd/Sluk-tast for kompressoren
3	Tænd-knap for LED-lampen
4	„+“-tast
5	LED-lampe
6	Digitalt manometer med visning af lufttryk (ikke kalibreret) og batteriindikator
7	Tænd-knap for powerbank
8	Menu-tast „M“
9	Bil-starhjælp-udgang
10	„-“-tast
11	Opladningstilslutning 5 V /2-A (USB-C)
12	Udgang USB 5 V /1-A (USB-A)
13	Udgang USB 5V /2-A (USB-C)
14	Bjælke for batteritilstand
15	Opbevaringsrum til ventiladapterne
16	Slangetilslutning
17	Trykluftslange
18	Starthjælpkabel
19	Grøn start-LED
20	Rød fejl-LED
21	Ventiladapter til bolde
22	Ventiladapter til oppustelige genstande
23	Ventiladapter til oppustelige genstande
24	USB-kabel

BEMÄRK: Det i den efterfølgende tekst benyttede begreb „produkt“ eller „apparat“ refererer til den i denne brugsvejledning nævnte powerbank med kompressor.

Tekniske data

Ud fra seriekoblingen af de fire enkelte celler, som akkuen er opbygget af, resulterer der en samlet spænding på 4 x 3,2 V ≈ 12 V med en kapacitet på 3500 mAh. Den heraf resulterende effekt svarer til den samme effekt som ved en akku med en samlet kapacitet på 14000 mAh ved 3,2 V.

Model: UPK 10 H5
Batteritype: Litium-jern-fosfat-akkumulator (F8043126)
Batteri, kemisk system: Litium-jernfosfat (LiFePO4)
Batterikapacitet: 14000 mAh, 3,2 V	——, 44,8 Wh
Opladningscyklusser: 2000
Opladningstid: op til 8 h (ved 2 A)
Spidsstrøm: 400 A
Startstrøm: 200 A
Brugstemperatur Powerbank: 0 °C – 45 °C
Brugstemperatur for LED: -21 °C – 45 °C
Temperatur, ved hvilken denne Powerbank må oplades:	0 °C – 35 °C
Spænding: 12 V	---
Indgangsspænding (tilslutning til opladning USB-C): 5 V 2 A=
Udgangsspænding (udgang USB):	5 V --- /1 A USB-A | 5 V --- /2 A USB-C
Kapacitet: 8400 mAh/5 V
Strømforbrug kompressorenhed: maks. 10 A
Maksimalt tryk, som kan indstilles:	3,5 bar
Permanent drift:	maks. 7 min*
Transporteret luftmængde:	22 l/min
Motoreffekt:	90 W
Garanteret lydeffektniveau ( L_WA ):	95 dB(A)
Målt lydeffektniveau ( L_WA ):	91,6 dB(A)
Måleusikkerhed ( K_WA ):	2,55 dB(A)
Lydeffektniveau ( L_PA ):	84,2 dB(A)
Måleusikkerhed ( K_PA ): 3 dB(A)

BEMÄRK: Støjemissionsværdierne blev bestemt i henhold til EN ISO 3744:1995.

* Permanent drift: Den integrerede kompressor må ikke køre uafbrudt i mere end 7 minutter. Herefter skal der holdes en pause på 15 minutter.

Tekniske modifikationer og ændringer af udseendet kan i forbindelse med videreudviklinger foretages uden varsel. Alle mål, bemærkninger og oplysninger i denne brugsvejledning er derfor ikke garante-rede. Retskrav, som fremsættes på grundlag af brugsvejledningen, kan derfor ikke gøres gældende.

- Sikkerhedsregler

LÆS VENLIGST BETJENINGSVEJLEDNINGEN GRUNDIGT IGENNEM F∅R BRUG. DEN ER EN DEL AF APPARATET OG SKAL ALTID VÅRE TILGÅNGELIG!

Dette afsnit behandler de grundlæggende sikkerhedsforskrifter ved arbejdet med apparatet.

Personers sikkerhed:

Dette apparat kan benyttes af børn fra 8-års alderen og opefter samt af personer med forringede fysiske, sensoriske eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller mht. sikker brug af apparatet er blevet vejledt og har forstået de deraf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse fra brugerens side må ikke gennemføres af børn uden at være under opsyn.

Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

- Hold apparatet på afstand fra personer – især børn – og husdyr.

- Inden for arbejdsområdet er brugeren ansvarlig over for tredje-part for skader, som er opstået ved brug af apparatet.

Ret aldrig apparatet mod dig selv eller mod andre personer, og især ikke mod øjne og ører, når det er i drift. Der er fare for kvæstelser!

Lad ikke apparatet køre uden at have det under opsyn, og tag hensyn til den vejledning, der gælder for den oppustelige genstand. Den oppustelige genstand kan briste og bevirke alvorlige kvæstelser. Sluk for kompressoren, før det maksimalt tilladte tryk bliver nået.

- Opbevar apparatet på et tørt sted og uden for børns rækkevidde.

Således undgår du skader på apparatet og eventuelt heraf resulterende personskader:

Arbejde med apparatet:

Benyt ikke apparatet, mens du kører.

- Kontroller apparatet for beskadigelser før ibrugtagningen, og brug det kun i upåklagelig stand.

Udsæt apparatet hverken for regn eller fugtigt vejrlig. Lad ikke apparatet komme i kontakt med vand, og nedsænk det ikke i vand. Der er fare for elektrisk stød!

Alle apparatets åbninger skal holdes frie og må ikke blokeres, mens det er i funktion. Luk ikke åbningerne med hænder eller fingre, og dæk ikke apparatet til. Der er fare for overophedning!

Lad ikke apparatet blive liggende i bilen ved høje udetemperaturer. Apparatet kan blive totalskadet.

- Apparatet bliver varmt, mens det er i drift. Der er fare for forbrændinger, när man rører ved de meget varme steder.

Pas på, at der hverken kan trænge sand, støv eller andre små fremmedlegemer ind i åbningerne til luftindtag og luftudslip.

Anvend aldrig apparatet i nærheden af antændelige væsker eller gasser. Sug ikke nogen varme dampe ind. Der er fare for brand eller eksplosion, hvis disse instruktioner ikke overholdes.

■ Sluk for apparatet, og træk stikket ud af stikkontakten:

• när du ikke bruger apparatet
• när du efterlader apparatet uden opsyn
• når du gennemfører rengøringsarbejde
• när tilslutningsledningen er beskadiget
• efter indtrængen af fremmedlegemer eller ved unormale lyde.

Brug kun det tilbehør, som leveres og anbefales af fabrikanten.

Denne powerbank med kompressor må ikke skilles ad eller modificeres. Dette apparat må kun repareres af en servicetekniker.

- Apparatet må ikke benyttes i områder, hvor der er fare for eksplosion, f. eks. i nærheden af antændelige væsker, gasser eller støv.

- Apparatet må ikke udsættes for varme.

Må ikke opbevares på steder, hvor temperaturen kan blive højere end 45 °C.

Må kun oplades ved en omgivelsestemperatur mellem 0 °C og 35 °C.

Benyt kun det sammen med apparatet leverede USB-kabel

FORSIGTIG! Sådan undgår du uheld og kvæstelser på grund af elektriske stød:

Elektrisk sikkerhed:

Brug ikke apparatet, när afbryderen ikke kan slås til eller fra. Sørg for at få en beskadiget afbryder udskiftet.

Bær ikke apparatet i ledningen. Træk ikke i ledningen for at trække stikket ud af stikkontakten. Beskyt ledningen imod varme, olie og skarpe kanter.

- Træk i tilfælde af skader på kablet straks stikproppen ud af stikkontakten.

De to klemmer må ikke kortsluttes. Dette kan føre til farlige situationer!

Akkuer:

FORSIGTIG! EKSPLOSIONSFARE!

Kortslut ikke powerbank med kompressog / eller luk den ikke op. Der kan ske overopvarmning og opstå brandfare, eller den kan briste.
Udsæt ikke powerbank med kompressfor kraftig varme. Batteriet kan eksplodere.
- Kontroller powerbank med kompressøregelmæssigt for utæthed. Udløbne eller beskadigede batterier kan ved berøring bevirke en ætsning af huden. Bær derfor i dette tilfælde altid egnede sikkerhedshandsker! Tag forsigtigt væsken op med en klud, og undgå kontakt med hud og øjne. Ved hud- eller øjen-kontakt skyl straks med rent vand, og opsøg en læge.

- Specifikke sikkerhedsanvisninger

Det anbefales at oplade powerbank med kompressohver måned.
En mindre forøgelse af temperaturen under opladningen er ikke nogen fejl, men fuldstændigt normal. Det anbefales dog at vente i 15 minutter efter opladningen, før man igen bruger powerbank med kompressor 1.
Udsæt ikke denne powerbank med kompressfor fugt, høje temperaturer og ild.
- Opbevar powerbank med kompressopå et tørt sted, og beskyt den mod fugt og korrosion.
Hvis du konstaterer, at noget løber ud af din powerbank med kompressor 1 eller der opstår en ejendommelig lugt eller den deformeres, så hold omgående op med at bruge den, og kontakt producenten.

Lad ikke din powerbank med kompressifalde ned, mens du bruger den.

Denne powerbank med kompresstøer egnet til dæk på personbiler. Den er ikke egnet til store dæk som f. eks. til traktorer eller lastbiler.

! BEMÆRK: Det digitale manometer med visning af lufttrykket og med batteriindikator 6 på powerbank med kompressor 1 er ikke kalibreret. Opsøg efter oppumpning af oppustelige genstande, hvor et forkert tryk kan være farligt (f.eks. bildæk efter biluheld), et sted med kalibreret udstyr. Kontrollér dér den oppustelige genstands tryk.

Der kan opstå meget høje temperatur ved luftudslippet, mens oppustningen sker. Der er fare for forbrændinger!

Pas ved brug af starchjælpkabelpå, at stikket sidder godt fast i bil-starthjælp-udgangen 8.

Pas på ved brug af starchjælpen, at mindst tre bjælker for batteritilstanden 14 lyser op.

Når der kun blinker en eneste bjælke for batteritilstandenunder startproceduren, så oplad venligst powerbank med kompressor 1.

Hvis køretøjet efter 3. – 5. startforsøg stadig ikke kan startes, stands startproceduren, og kontroller andre årsager, som forhindrer fartøjet i at starte.

- Ibrugtagning

BEMÄRK: Efter at powerbank med kompressor 1 er blevet tændt med tænd-knappen for powerbank 7, slukker apparatet igen automatisk efter 20 sekunder, hvis kompressoren ikke bliver startet eller der ikke tilsluttes en forbruger.

- Kontroller kapaciteten af powerbank med kompressor

■ Tænd for powerbank med kompressomed tænd-knappen for powerbank 7.

■ Under opladningen blinker bjælkerne for batteritilstanden

Antallet af de bjælker for batteritilstand som lyser hele tiden, viser akkueffekten for powerbank med kompressor 1.

Når apparatet er fuldstændigt opladet, lyser alle fire bjælker for batteritilstanden 14 vedvarende.

Bjælker for batteritilstanden Akkueffekt
1 blinker 0%
1 hele tiden 25%
2 hele tiden 50%
3 hele tiden 75%
4 hele tiden 100%

- Opladning af powerbank med kompressor

Forbind USB-kæmed tilslutningen til opladning 5 V = 72 A (USB-C) 11 og en egnet USB-A-stikkontakt eller en egnet USB-strømforsyning (arbejdsudgangsspænding U _out,max 5 V =

BEMÄRK: En USB-strømforsyning følger ikke med leveringen.
! BEMÄRK: For at beskytte apparatet mod skader er der indbygget et sikkerhedskredsløb mod for lav spænding i powerbank med kompressor 1. Dette forhindrer en dyb afladning af powerbank med kompressor 1 og slukker automatisk for apparatet i tilfælde af, at akkuen er fuldstændigt afladet. I dette tilfælde blinker kun en af de fire bjælker for batteritilstanden 14. Der kan dog ikke udtages nogen energi, og kompressorfunktionen bliver deaktiveret. Oplad venligst powerbanken med kompressor 1 igen.
! BEMÄRK: Af sikkerhedsgrunde kan apparatet ikke længere oplades, när en akkucelle er defekt eller dybt afladet. Det digitale manometer med batteriindikator 6 viser så „Err“. Henvend dig i så fald til vores serviceafdeling.

- Opladning af mobiltelefoner og tabletcomputere

■ Tryk én gang på tænd-knappen for powerbønk

Tilslut et egnet USB-opladningskabel til USB-udgangen (5 V === /1 A) 12 eller til USB-udgangen (5 V ≠2-A) 13 og tilslut det så til din mobiltelefon eller tablet-computer.

■ Opladningen begynder automatisk.

! BEMÄRK: Opladning af USB-enheder (f.eks. mobiltelefon, tablet-computer) er ikke mulig, mens selve powerbank med kompressor 1 bliver opladet.

- Ibrugtagning af den integrerede kompressor

Skru trykluftslangjøpå slangetilslutningen 16 på powerbank med kompressor 1 (se afb. C).

Placer apparatet på en jævn og ikke brændbar grund. Apparatet må ikke være i drift i støvede omgivelser. Der er fare for brand, og apparatet kan blive beskadiget.

! BEMÆRK: Alt efter den genstand, der skal pustes op, kan du anvende trykluftslangen 17 direkte eller i forbindelse med de ventiladaptere 21, 22 og 23, der hører til leveringsomfanget.

Tilslutning af trykluftslangen uden ventiladapter

Skru den frie ende af trykluftslangendirekte på den oppustelige genstands tilslutningsventil.

Tilslutning af trykluftslangen med ventiladapter

■ Ventiladaptere 22 og 23 befinder sig i rummet til ventiladaptere 15 (se afb. B).

Skru først den ønskede ventiladaptør 21, 22 eller 23 på den frie ende af trykluftslangen 17.

Stik så ventiladapten 23 eller 22 ind i den oppustelige genstands tilslutningsventil (fjern i givet fald først den oppustelige genstands ventilhætte).

Fjernelse af trykluftslangen

- Tilslutning uden ventiladapter 21, 22 eller 23: Skru trykluftslangen 17 af fra ventilen på den oppustelige genstand.

Tilslutning med ventiladapterer 22 eller 23: Træk først ventiladapteren af fra den oppustelige genstands tilslutningsventil. Skru så ventiladapteren 21, 22 eller 23 af fra trykluftslangen 17 (anbring i givet fald igen den oppustelige genstands ventilhætte).

BEMÄRK: Når trykluftslangen 17 løsnes, kan der slippe luft ud af ventilen på den oppustelige genstand. Pas på at fjerne trykluftslangen 17 hurtigt.

Trykforvalg- (pressure-preselect-) funktion

■ Tænd for powerbank med kompressomed tænd-knappen for powerbank 7.

■ Forbind trykluftslangerpå powerbank med kompressor 1 med den oppustelige genstand, som du vil fylde med luft. Gå frem som beskrevet i det forrige afsnit.

Vælg ved hjælp af menu-knappen „den ønskede enhed for trykket. Man kan vælge mellem enhederne bar („BAR“), kilopascal („KPA“), kilogram per kvadratcentimeter („KG/CM ^2 “) og pund per kvadrattomme („PSI“) (se afb. E).

Vælg det ønskede tryk på forhånd med „+“-knappærog „-“-knappen 10. For at fremskynde valget kan du holde den pågældende tast nede i lidt længere tid. Det er muligt at indstille trykket mellem 0,3 bar og 3,5 bar i trin på 0,05 bar (se afb. E).

BEMÄRK: Mens trykket vælges, blinker det digitale manometer med visning af lufttrykket og batteriindikatoren 6. Når der ikke trykkes på nogen knap i ca. 10 sekunder, viser displayet igen trykkets aktuelle værdi. Det indstillede tryk forbliver gemt.

Tænd for den integrerede kompressor ved at trykke en gang på tænd/sluk-knappen for kompressoren 2.

Kompressoren starter og puster den oppustelige genstand op.

Du kan til enhver tid slukke for kompressoren ved endnu en gang at trykke på tænd/sluk-tasten for kompressoren 2.

I modsat fald slukkes kompressoren automatisk, så snart den oppustelige genstand har nået det forud indstillede tryk.

■ Løsn den oppustelige genstand fra trykluftslangen som beskrevet i det forrige afsnit.

Skru efter arbejdet trykluftslangraf fra trykluftslange-tilslutningen 16 på powerbank med kompressor 1.

PAS PÅ: Slangetilslutningen 16 på powerbank med kompressor 1 bliver meget varm i drift. Pas under alle omstændigheder på ikke at røre ved slangetilslutningen 16 i drift for ikke at få nogen forbrændinger. Vent efter arbejdet i mindst 10 minutter, inden du igen løsner trykluftslangen 17 fra slangetilslutningen 16 på powerbank med kompressor 1.

BEMÄRK: Efter at powerbank med kompressor 1 er blevet tændt med tænd-knappen for powerbank 7, slukker apparatet igen automatisk efter 20 sekunder, hvis kompressoren ikke bliver startet eller der ikke tilsluttes en forbruger.

BEMÄRK: Det digitale manometer med visning af lufttrykket og med batteriindikator 6 på powerbank med kompressor 1 er ikke kalibreret. Opsøg derfor efter oppumpning af oppustelige genstande, hvor et forkert tryk kan være farligt (f.eks. cykeldæk), et sted med kalibreret udstyr, og kontroller trykket i den oppustelige genstand.

Arbejdsanvisninger

Apparatet er ikke egnet til vedvarende brug. Det blev udviklet til et danne et lufttryk, ikke til luftvolumen. I forbindelse med genstande med stort volumen benyt venligst ikke apparatet i mere end syv minutter i træk for at undgå overopvarmning og skader på apparatet. Lad det herefter køle af i mindst 15 minutter. Vi anbefaler, at en genstand med stort volumen først fyldes med luft for derefter at danne det ønskede tryk ved hjælp af apparatet. Brug ikke apparatet uafbrudt i mere end 7 minutter. Lad det herefter køle af i mindst 15 minutter.

Kontrol af lufttryk med powerbank med kompressor

BEMÄRK: Det digitale manometer med visning af lufttrykket og med batteriindikator 6 på powerbank med kompressor 1 er ikke kalibreret.

■ Tænd for powerbank med kompressomed tænd-knappen for powerbank 7.

Tilslut den oppustelige genstand, hvis tryk du ønsker at kontrollere, til trykluftslangen 17 på powerbank med kompressor 1. Gå frem som beskrevet i afsnittet „Tilslutning af trykluftslangen med ventiladapter“ hhv. „Tilslutning af trykluftslangen uden ventiladapter“.

Vælg ved hjælp af menu-knappen „den ønskede enhed for trykket. Man kan vælge mellem enhederne bar („BAR“), kilopascal („KPA“), kilogram per kvadratcentimeter („KG/CM ^2 “) og pund per kvadrattomme („PSI“) (se afb. E).

Det digitale manometer med visning af lufttrykket og batteriindikator 6 viser trykket af den oppustelige genstand i den forud indstillede enhed.

Løsn den oppustelige genstand fra trykluftslangen på powerbank med kompressor 1. Gå frem som beskrevet i afsnittet „Fjernelse af trykluftslangen“.

BEMÄRK: Når trykluftslangen 17 løsnes, kan der slippe luft ud af ventilen på den oppustelige genstand. Pas på at fjerne trykluftslangen 17 hurtigt.

Sikring imod overbelastning

Ved overbelastning eller fejlfunktion udløses sikringen imod overbelastning for at beskytte apparatet.

Sæt aldrig en sikring i, der udløses ved en højere strømstyrkeværdi. Der er fare for brand!

Pas på: Til beskyttelse imod personskader og tingskader er der indbygget et sikkerhedskredsløb for det genopladelige batteri i powerbank med kompressor 1. Dette forhindrer en overopvarmning af det i apparatet indbyggede genopladelige batteri og slukker automatisk for powerbank med kompressor 1 ved for høj batteritemperatur. Hvis dette skulle ske, skal du lade apparatet køle af, før det igen tages i brug.

• Tænde for belysningen

Belysningsmodus

For at tænde LED-lampentryk på tænd-knappen for LED-lampen 3.

■ Tryk på tænd-knappen for LED-lampenigen tre gange for atter at slukke for LED-lampen 5.

Blinkmodus

For at tænde LED-lampen blink- eller SOS-modus tryk på tænd-knappen for LED-lampen 3. LED-lampen 5 lyser først vedvarende.

Med et nyt og kort tryk på tænd-knappen for LED-lampenskifter LED-lampen 5 til blink-modus.

Med et nyt og kort tryk på tænd-knappen for LED-lampenskifter LED-lampen 5 til SOS-modus.

Den blinker så 3 gange kort, 3 gange længe, 3 gange kort.

Med et nyt og kort tryk på tænd-knappen for LED-lampenslukker du igen for LED-lampen 5.

FORSIGTIG! Se ikke direkte ind i LED-lampen 5, fordi dette skader øjnene.

BEMÄRK: Det er ikke muligt at tænde for belysningen, mens powerbank med kompressor 1 selv bliver opladet.

- Brug af starchjælpfunktionen

Pas på ved brug af starchjælpen, at mindst tre bjælker for batteritilstanden 14 lyser op vedvarende.

1 B A 2. 1. - +

Aktion LED'er Betydning /	Fejl Løsning
1.Tilslutstarthjælpkablet 18 på powerbank med kompressor 1 til bil-starthjælp- udgangen 9 på powerbank med kompressor 1 .	Den røde fejl-LED 20 på starthjælpkablet 18 lyser hele tiden.	Den i powerbank med kompressor 1 konstaterede spænding er ikke tilstrækkelig til at starte bilen.	Oplad powerbanken med kompressor 1 .
	Den grønne start-LED 19 og den røde fejl-LED 20 blinker skiftevist.	Powerbank med kompressor 1 er klar.	Videre med aktion 2...
2. Tilslut først den røde batteriklemme (A) til bilbatteriets pluspol og så den sorte batteriklemme B til minuspolen (se billede 1).	Den røde fejl-LED 20 lyser vedvarende, der lyder et kort alarmsignal.	Temperaturen er for høj, muligvis efter flere startforsøg.	Løsn først den sorte (B) og så den røde batteriklemme (A) fra batteripolerne. Begynd igen med aktion 1.
	Den røde fejl-LED 20 lyser vedvarende, der lyder et vedvarende alarmsignal.	Batteriklemmerne (A) og (B) er forbyttet.Der er sket en kortslutning, eller batteriet løber ud.
	Den røde fejl-LED 20 lyser vedvarende, der lyder et vedvarende alarmsignal, efterfulgt af to korte alarmtoner.
	Den grønne start-LED 19 og den røde fejl-LED 20 blinker skiftevist.Efter 1–2 sekunder lyser så kun den grønne start-LED 19 .	Tilslutningen er rigtig. Videre med aktion 3...
3. Start bilen.

■ PAS PÅ: Så snart bilen er startet, skal starchjælpkablet 18 inden for 30 sekunder fjernes fra powerbank med kompressor 1, og her skal først den sorte (B) og så den røde batteriklemme (A) fjernes fra batteripolerne. Ellers kan der opstå farlige situationer!

Lad bilens motor køre.

- Ofte Stillede Spørgsmål

-Sp: Spørgsmål

Sv: Svar

-Sp: Hvor lang tid tager det at oplade en mobiltelefon fuldstændigt med apparatet?

Sv: Ved en akkukapacitet på 3500 mAh: Ca. 3–4 timer ved tilslutning til USB-udgangen med 5 V/1 A 12. Ca. 2–3 timer ved tilslutning til USB-udgangen med 5 V/2 A 13. Bemærk, at et tændt apparat dog samtidigt forbruger akkueffekt, mens det oplades, der kan således gå mere tid til opladning.

-Sp: Hvor længe bevares akkuladningen i powerbank med kompressor 1?

Sv: 3–6 måneder. Det anbefales dog at oplade akkuen hver måned.

-Sp: Hvordan slukkes powerbank med kompressor 1?

Sv: Efter at powerbank med kompressor 1 er blevet tændt med tænd-knappen for powerbank 7, slukker powerbank med kompressor igen automatisk efter 20 sekunder, hvis kompressoren ikke bliver startet eller der ikke tilsluttes en forbruger. Der er ikke nogen funktion til at slukke manuelt for apparatet.

- Afhjælpning af fejl

● = Problem
= Årsag
○ = Afhjælpning

Powerbank med kompressor ^1 er ikke fuldstændigt opladt, selvom alle fire bjælker for batteritilstanden ^14 lyser vedvarende.
- Opladningsniveauet ligger efter et længere tidsrum uden brug eller efter en længere opbevaringstid på 60 %.
Powerbank med kompressor ^1 oplades igen som beskrevet i afsnittet „Opladning af powerbank med kompressor“.
- Ingen reaktion ved tryk på tænd-knappen på powerbank ^7 .
Beskyttelsesfunktionen imod for lav spænding på powerbank med kompressor ^1 er aktiveret.
○ Oplad powerbank med kompressor ^1 påny.
Der lyser en bjælke for batteritilstanden ^14 , men powerbank med kompressor ^1 kan ikke anvendes.
Beskyttelsesfunktionen imod for lav spænding på powerbank med kompressor ^1 er aktiveret.
○ Oplad powerbank med kompressor ^1 påny.

- Rensning

PAS PÅ: Apparatet må ikke komme i kontakt med vand eller lægges direkte i vand. Fare for kvæstelser gennem elektrisk stød, hvis fugt trænger ind i apparatet.

Brug ikke nogen rengørings- hhv. opløsningsmidler. Du risikerer en irreparabel beskadigelse af apparatet.

■ Anvend en fugtig klud eller en blød børste til at rense apparatet og tilbehøret.

- Opbevaring

• Opbevar apparatet på et tørt sted og uden for børns rækkevidde.
  Pas på, at trykluftslangenikke knækkes, så beskadigelser undgås.
  ■ Opbevar ventiladapte 2n e 22 og 23 i opbevaringsrummet til ventiladaptere 15.

- Miljøhenvisninger og oplysninger vedrørende bortskafning

EL-REDSKABER MÅ IKKE SMIDES UD SAMMEN MED ALMINDELIGT HUSHOLDNINGSAFFALD! GENVINDING AF RÅSTOFFER I STEDET FOR BORTSKAFFELSE AF AFFALD!

I henhold til det europæiske direktiv 2012/19/EU skal brugte elektriske apparater indsamles særskilt og materialerne udnyttes til genbrug. Symbolet med den overstregede skraldespand betyder, at dette apparat ved slutningen af dets levetid ikke må bortskaffes sammen med husholdningsaffaldet. Apparatet skal bringes til et indsamlingssted, en genbrugsstation eller en affaldsvirksomhed.

Vi bortskaffer dine defekte tilsendte apparater gratis. Desuden er distributører af elektrisk og elektronisk udstyr samt distributører af fødevarer forpligtet til at tage udstyret tilbage. Lidl tilbyder dig returneringsmuligheder direkte i butikkerne og markederne. Returnering og bortskaffelse er gratis for dig. Når du køber et nyt apparat, har du ret til at returnere et tilsvarende gammelt apparat gratis. Desuden har du mulighed for gratis at returnere (op til tre) gamle apparater, der ikke er større end 25 cm i alle dimensioner, uanset om du køber et nyt apparat eller ej.

Slet venligst alle personlige oplysninger, inden du returnerer udstyret.

Før du returnerer apparatet, skal du fjerne batterier eller akkumulatorer, der ikke er fast monterede i det gamle apparat, samt lamper, der kan fjernes uden at ødelægge dem, og bringe dem til en særskilt indsamling.

Oplysninger til at tage batterier eller akkumulatorer ud på sikker måde:

ADVARSEL Akkumulatoren må kun fjernes af fagfolk! FARE FOR PERSONSKADE PÅ GRUND AF ELEKTRISK ST∅D!

■ Kontrollér, om batteriet er fuldstændigt afladet.

- Batteriet kan tages ud, efter at kabinettets to dele er blevet skilt fra hinanden. Disse holdes sammen af gængse skruer.

■ Tag forsigtigt batteriet eller akkumulatoren ud.

■ Batteriet hhv. akkumulatoren og apparatet kan nu bortskaffes hver for sig.

Batterier, som indeholder skadestoffer, er mærket med de her viste symboler, der gør opmærksom på forbuddet mod bortskaffelse via husholdningsaffaldet. Betegnelserne for det udslagsgivende tungmetal er: Cd = cadmium, Hg = kviksølv, Pb = bly.

Bring brugte batterier til en genbrugsplads i din by eller kommune, eller returner dem til forhandleren. Du opfylder dermed de lovmæssige forpligtelser og yder et vigtigt bidrag til miljøets beskyttelse.

Tag hensyn til mærkningen på indpakningens forskellige materialer, og bortskaf dem i givet fald hver for sig. Indpakningens materialer er mærkede med forkortelser (a) og cifre (b) med følgende betydning:1–7: kunststoffer, 20–22: papir og pap, 80–98: kompositmaterialer.

• EU-konformitetserklæring

Vi, virksomheden

C. M. C. GmbH Holding

Dokumentansvarlig:

Joachim Bettinger

Katharina-Loth-Str. 15

66386 St. Ingbert

Produktionsår: 2025/09

Model: UPK 10 H5

opfylder de væsentlige sikkerhedskrav, som er fastlagte i de europæiske direktiver

Elektromagnetisk kompatibilitet:

(2014/30/EU)

Maskindirektiv:

(2006/42/EU)

RoHS-direktiv:

(2011/65/EU)+(2015/863/EU)

Outdoordirektiv:

(2000/14/EF)

Tillæg III motoreffekt: 90 W

Garanteret lydeffektniveau ( L_WA ): 95 dB(A)

Målt lydeffektniveau (L _WA ): 91,6 dB(A)

og i disses ændringer.

Erklæringens foroven beskrevne genstand opfylder Europa-Parlamentet og Det Europæiske Råds forskrifter iht. direktiverne 2011 / 65 / EU fra den 08. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Til evaluering af konformiteten blev følgende harmoniserede normer anvendt:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021

EN 62233:2008

på dette apparat har du tre års garanti fra købsdatoen. I tilfælde af mangler ved dette produkt har du lovmæssige rettigheder over for sælgeren af dette produkt. Disse lovmæssige rettigheder begrænses ikke af vores forneden beskrevne garanti.

• Garantibetingelser

Garantiperioden begynder fra købsdatoen af. Opbevar venligst den originale salgsnota. Denne kvittering kræves som dokumentation for købet. Hvis der inden for 3 år fra dette produkts købsdato opstår materiale- eller fabrikationsfejl, så repareres eller erstattes – efter vores valg – produktet af os uden omkostninger for dig. Denne garantiydelse forudsætter, at det defekte apparat og dokumentation på køb (kassebon) fremlægges inden for 3-års garantiperioden sammen med en kort, skriftlig beskrivelse af fejlen og hvornår den er opstået.

Hvis fejlen er omfattet af vores garanti, får du derefter det reparerede eller et nyt apparat. Ved reparation eller udskiftning af apparatet begynder der ikke en ny garantiperiode.

- Garantiperiode og lovmæssige krav i tilfælde af mangler

Garantiperioden forlænges ikke på grund af en garantiydelse. Dette gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede forelå på købstidspunktet, skal meddeles omgående, när produktet er blevet pakket ud. Reparationer, der gennemføres efter garantiperiodens udløb, gennemføres mod betaling.

• Garantiens omfang

Apparatet er produceret i henhold til strenge kvalitetskrav, og før levering er det blevet afprøvet grundigt. Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og dermed kan betragtes som sliddele. Garantien dækker heller ikke beskadi-gelser på følsomme komponenter som f.eks. omskiftere eller dele, der er lavet af glas. Denne garanti bortfalder, när produktet er blevet beskadiget eller när det er blevet brugt eller vedligeholdt på ikke

formålsbestemt eller forkert måde. Til formålsbestemt brug af produktet skal man udelukkende og nøje følge de instruktioner, som står i den originale brugsvejledning. Anvendelsesformål og handlinger, som frarådes eller som der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og uhensigtsmæssig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede service-afdeling, ophører garantien.

• Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af dit anliggende bedes du følge disse anvisninger: Opbevar salgsnotaen som dokumentation på køb og hav ligeledes artikelnummeret (f.eks. IAN) ved hånden. Artikelnummeret er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på en mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal du først kontakte den forneden nævnte serviceafdeling telefonisk eller via e-mail. Et produkt, der er registreret som defekt, kan du derefter sende portofrit til den meddelte service-adresse sammen med dokumentation for køb (kassebon, faktura) og oplysning om, hvori manglen består, og hvornår den er opstået.

BEMÄRK:

På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software. Med denne QR-kode kommer du direkte til Lidls service-side (www.lidl-service.com), og ved at indtaste artikelnummeret (IAN) 467095 kan du åbne din brugsvejledning.

PDF ONLINE www.lidl-service.com

Service

Kontaktinformationer:

DK

Navn: C. M. C. GmbH

Internetadresse: www.cmc-creative.de

Bemærk venligst, at den følgende adresse ikke er en serviceadresse. Kontakt først ovenstående serviceafdeling.

Adresse:

C. M. C. GmbH Holding

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

TYSKLAND
