NÁVOD NA OBSLUHU UPK 10 H5 ULTIMATE SPEED

Originálny návod na obsluhu

DK

POWERBANK MED KOMPRESSOR

Prv než začnete čítat tento návod, rozložte si stranu s obrázkami a potom sa oboznámte so všetkými funkciami zariadenia.

ES

- Často kladené dotazy

Ot: Otázka

Od: Odpověd'

Použitie v súlade so stanoveným účelom ...... Strana 122

Rozsah dodávky.... Strana 123

Výbava Strana 123

Nabíjanie mobilných telefónov a tabletov.... Strana 130

Uvedenie integrovaného kompresora do prevádzky ...... Strana 130

Zapnutie osvetlenia.... Strana 132

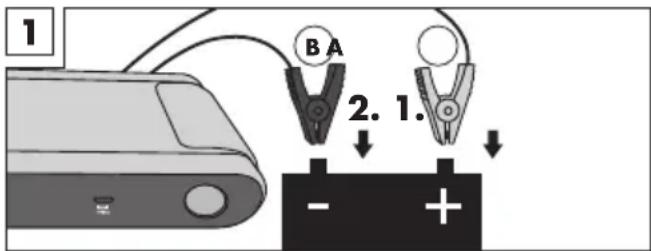

Použitie funkcie pomocného štartovania ...... Strana 133

Odstraňovanie chýb Strana 134

Čistenie Strana 134

Skladovanie Strana 134

Informácie o ochrane životného prostredia a likvidácii.... Strana 135

EÚ vyhlásenie o zhode ...... Strana 135

Informácie o záruke a servise.... Strana 137

Záručné podmienky ...... Strana 137

Postup v prípade poškodenia v záruke ...... Strana 137

Servis.... Strana 138

Tabulka použitých piktogramov
	Prečítajte si návod na obsluhu! Použív ranu sluchu!
	Zariadenie je určené iba na použitie v interiéri.		Výstraha pred zásahom elektrickým prúdom! Ohrozenie života!
	Rešpektujte výstražné a bezpečnostné pokyny!		Pozor! Nebezpečenstvo výbuchu!
	LED lampa nie je vhodná na osvetľovanie priestorov v domácnosti.		Recyklácia surovín namiesto likvidácie odpadu!
	LED lampa je vhodná na použitie v extrémnej teplote do -21 °C.		Obal a zariadenie zlikvidujte v súlade s ekologickými predpismi!
	Trieda ochrany III		Obalový materiál – vlnitá lepenka
	Upozornenie		Zaručená hladina akustického výkonu 95 decibelov
	Varovanie: Kompresorové zariadenie sa môže rozbehnúť bez varovania.		Zo zákona máte povinnosť likvidovať takto označené zariadenia oddelene od netriedeného domového odpadu. Zariadenie nesmiete likvidovať cestou komunálneho odpadu.
	Zapínač-/vypínač Chráněte pred dažd
	Vyrobené z recyklovaných materiálov		Pozor! Horúci povrch!
	Jednosmerné napätie vo voltoch		Zapínacie tlačidlo pre LED svetlo
	Vypínač pre kompresor Tlačidlo menu

POWERBANKA S KOMPRESOROM UPK 10 H5

• Úvod

Srdečne vám gratulujeme! Rozhodli ste sa pre prvotriedny výrobok našej firmy. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Pozorne si prečítajte nasledujúci návod na obsluhu a bezpečnostné pokyny.

NEDOVOLTE, ABY SA VÝROBOK DOSTAL DO RÚK DEŤOM!

- Použitie v súlade so stanoveným účelom

Táto powerbanka s kompresorom slúži na dodatočnú podporu 12 V batérií motorových vozidiel pri problémoch so štartovaním dieselových a benzínových motorov, ktoré sú spôsobené slabými, vybitými

alebo chybnými štartovacími batériami. Powerbanka s kompresorom však nenahrádza autobatériu. Používatelovi len pomôže v prípade potreby naštartovať vozidlo bez dálšej pomoci tretích osôb, pokial' nepotrebuje na štart viac než 400 A (max. špičkový prúd). Okrem toho má powerbanka s kompresorom dva výstupy USB. V prípade potreby ňou môžete nabit' aj mobilný telefón, navigačný prístroj alebo iné zariadenia s možnosťou USB pripojenia. Integrovaný kompresor je určený na generovanie tlaku v pneumatikách (napríklad automobilových a bicyklových pneumatík), lôpt a iných nafukovacích výrobkov s malým objemom. Kompresor nie je určený na nafukovanie výrobkov s velkým objemom, pretože sa bez protitlaku môže rýchlo zohriat'. Táto powerbanka s kompresorom nie je dimenzovaná pre nepretržitú prevádzku s generovaním tlaku počas doby presahujúcej 7 minút nepretržitej prevádzky. Maximálny nastavitelný tlak predstavuje 3,5 bar. Výrobok je určený iba na normálne použitie.

UPOZORNENIE: Manometer nie je ciachovaný.

Akékol'vek iné použitie môže mať za následok poškodenie zariadenia a môže predstavovať vážne nebezpečenstvo pre používateľa. Výrobca neručí za škody, ktoré boli spôsobené používaním vrozpore so stanoveným účelom alebo nesprávnou obsluhou. Táto powerbanka s kompresorom nie je vhodná na komerčné použitie. V prípade komerčného použitia stráca záruka platnosť.

Zariadenie bolo vyvinuté na súkromné použitie a nie je vhodné na komerčné alebo priemyselné použitie. Výrobok smú uvádzat' do prevádzky iba poučené osoby.

Návod na obsluhu dobre uschovajte a pri postúpení výrobku tretej osobe s ním odovzdajte takisto všetky podklady.

LED lampa nie je vhodná na osvetľovanie priestorov v domácnosti.

LED lampa je vhodná na použitie v extrémnej teplote do -21 °C.

- Rozsah dodávky

1 powerbanka s kompresorom

1 návod na obsluhu

Príslušenstvo:

1 štartovací kábel

1 USB kábel

3 adapté ventilu

Bezprostredne po vybalení skontrolujte vždy úplnosť dodávky a tiež bezchybný stav powerbanky s kompresorom. Zariadenie nepoužívajte, keď je chybné.

1	Powerbanka s kompresorom
2	Vypínač pre kompresor
3	Zapínacie tlačidlo pre LED svetlo
4	Tlačidlo „+“
5	LED svetlo
6	Digitálny manometer s ukazovatel'om tlaku vzduchu (nekalibrovaný) a ukazovatel'om batérie
7	Zapínač pre powerbanku
8	Tlačidlo menu „M”
9	Výstup štartovacej pomôcky
10	Tlačidlo „-”
11	Nabíjacia prípojka 5 V 2 =A (USB C)
12	USB výstup 5 V 1 -A (USB A)
13	USB výstup 5 V 2 =A (USB C)
14	Pruh pre stav batérie
15	Odkladacia priehradka na adapté ventilov
16	Prípojka hadice
17	Pneumatická hadica
18	Pomocný štartovací kábel
19	Zelená štartovacia LED
20	Červená poruchová LED
21	Adaptér ventilu pre lopty
22	Adaptér ventilu pre nafukovacie výrobky
23	Adaptér ventilu pre nafukovacie výrobky
24	USB kábel

UPOZORNENIE: Výrazy „produkt“ alebo „zariadenie“ použité v nasledovnom texte sa vztáhujú na powerbanku s kompresorom popísanú v tomto návode na obsluhu.

- Technické údaje

Vdáka sériovému zapojeniu jednotlivých článkov, z ktorých je zložený akumulátor, je pri celkovom napätí 4 x 3,2 V ≈ 12 V k dispozícii kapacita 3500 mAh. Výsledný výkon je rovnaký ako výkon v prípade akumulátora s celkovou kapacitou 14 000 mAh pri 3,2 V.

Model: UPK 10 H5
Typ batérie: Lítium-železo-fosfátový akumulátor (F8043126)
Batéria, chemický systém: Lítium-železo-fosfátová batéria (LiFePO4)
Kapacita batérie: 14 000 mAh, 3,2 V	——, 44,8 Wh
Cykly nabíjania: 2000
Doba nabíjania: max. 8 h (pri 2 A)
Špičkový prúd: 400 A
Štartovací prúd: 200 A
Prevádzková teplota powerbanky: 0 °C – 45 °C
Prevádzková teplota LED svetla: -21 °C – 45 °C
Teplota, pri ktorej sa smie nabíjať powerbankou: 0 °C – 35 °C
Napätie: 12 V	---
Vstupné napätie (nabíjacia prípojka USB C): 5 V 2 A	---
Výstupné napätie (USB výstup): 5 V /1 A USB A | 5 V /2=A USB C	---
Kapacita: 8400 mAh/5 V
Príkon jednotky kompresora: max. 10 A
Maximálny nastavitelný tlak: 3,5 bar
Nepretržitá prevádzka:	max. 7 min*
Dodávané množstvo vzduchu:	22 l/min
Výkon motora:	90 W
Zaručená hladina akustického výkonu ( L_WA ):	95 dB(A)
Nameraná hladina akustického výkonu ( L_WA ):	91,6 dB(A)
Neistota merania ( K_WA ):	2,55 dB(A)
Hladina akustického výkonu ( L_PA ):	84,2 dB(A)
Neistota merania ( K_PA ):	3 dB(A)

UPOZORNENIE: Hodnoty emisií hluku boli zistené v súlade s normou EN ISO 3744:1995.

* Nepretržitá prevádzka: Integrovaný kompresor neprevádzkujte bez prerušenia dlhšie ako 7 minút. Potom zaradte 15 minútovú prestávku.

V priebehu dálšieho vývoja môžu byť vykonané technické a optické zmeny bez predchádzajúceho upozornenia. Všetky rozmery, pokyny a údaje tohto návodu na obsluhu sú preto bez záruky. Z tohto dôvodu nie je možné uplatňovať si žiadne právne nároky na základe tohto návodu na obsluhu.

Táto kapitola sa zaoberá hlavnými bezpečnostnými predpismi pri práci so zariadením.

Bezpečnosť osôb:

Toto zariadenie môžu používať deti od 8 rokov a osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnostámi alebo s nedostatkom skúseností a vedomostí iba vtedy, ak sú pod dohládom alebo ak boli poučené o bezpečnom používaní zariadenia a ak chápu riziká, ktoré z používania zariadenia vyplývajú. Deti sa so zariadením nesmú hrat. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

■ Deti musia byť pod dohl’adom, aby nemali možnosť hrat’ sa so zariadením.
Zariadenie uschovávajte v bezpečnej vzdialenosti od l'udí – predovšetkým detí – a domácich zvierat.
V pracovnej oblasti zodpovedá používatel' voči tretím osobám za škody, ktoré boli spôsobené používaním zariadenia.
Nemierte zariadením počas prevádzky na seba ani na iné osoby, najmä nie na oči a uši. Hrozí nebezpečenstvo poranenia!
Nenechávajte zariadenie bežať bez dozoru a dodržiavajte pokyny k plneniu nafukovacieho výrobku. Nafukovací výrobok môže prasknút’ a spôsobit’ tážké poranenia. Kompresor vypnite pred dosiahnutím maximálneho prípustného tlaku.
Zariadenie uchovávajte na suchom mieste mimo dosahu detí.

Takto sa vyhnete poškodeniu zariadenia a prípadnému následnému zraneniu osôb:

Nepoužívajte zariadenie počas jazdy.
Pred uvedením do prevádzky skontrolujte, či nie je zariadenie poškodené a používajte ho len v bezchybnom stave.
Zariadenie nevystavujte daždů ani vlhkému počasiu. Nesmie príst do kontaktu s vodou a nesmie sa do nej ani ponorit. Hrozí nebezpečenstvo zásahu elektrickým prúdom!
Počas prevádzky musia byť všetky otvory zariadenia volné. Nezakrývajte otvory rukami ani prstami a zariadenie neprikrývajte. Hrozí nebezpečenstvo prehriatia!

Nenechávajte zariadenie vo vozidle pri vysokých teplotách. Zariadenie by sa mohlo natrvalo poškodit'.

■ Zariadenie sa počas prevádzky zohrieva. Pri kontakte s horúcimi plochami hrozí nebezpečenstvo popálenia.

Dbajte na to, aby sa do otvoru na prívod a odvod vzduchu nedostal piesok, prach ani iné malé cudzie telesá.

Nepoužívajte zariadenie v blízkosti zápalných kvapalín a plynov. Nenasávajte horúce pary. V opačnom prípade hrozí nebezpečenstvo požiaru alebo výbuchu!

Zariadenie vypnite a sieťovú zástrčku vytiahnite zo zásuvky:

• ak nepoužívate zariadenie;
• ak nechávate zariadenie bez dozoru;
• ak vykonávate čistenie;
• ak je poškodený pripojovací kábel;

- po vniknutí cudzích telies alebo pri nezvyčajných zvukoch.

■ Používajte len výrobcom dodané alebo odporúčané príslušenstvo.

Powerbanku s kompresorom nedemontujte ani nemodifikujte. Toto zariadenie smie opravovat'len servisný technik.

Zariadenie nepoužívajte v oblastiach s nebezpečenstvom výbuchu, napr. v blízkosti horľavých kvapalín, plynov alebo prachu.

■ Zariadenie nevystavujte teplu.
Zariadenie neskladujte na miestach, kde teplota môže prekročit' 45 °C.

Nabíjajte ho len v prostredí s teplotou od 0 °C do 35 °C.

Zariadenie používajte iba s dodaným káblom USB

POZOR: V dálšej časti sa dozviete, ako sa vyhnút úrazom a zraneniam spôsobeným zásahom elektrickým prúdom:

Neskratujte powerbanku s kompresorčna ani ju neotvárajte. Dôsledkom môže byť prehriatie, nebezpečenstvo požiaru alebo prasknutie.
Powerbanku s kompresoránmevystavujte vysokým teplotám. Batéria môže explodovat'.
Powerbanku s kompresorónpravidelne kontrolujte vzhľadom na netesnosti. Vytečené alebo poškodené batérie môžu pri kontakte s pokožkou spôsobit' poleptanie. Preto noste bezpodmie-nečne v takomto prípade ochranné rukavice! Kvapalinu opatrne utrite handrou a zabráňte kontaktu s pokožkou a očami. V prí-pade kontaktu s pokožkou alebo očami okamžite vypláchnite postihnuté miesto čistou vodou a vyhlľadajte lekára.

Powerbanku s kompresorodporúčame nabíjať pravidelne v mesačných intervaloch.

■ Mierne zvýšená teplota pri nabíjaní nie je chyba, ale je celkom normálna. Avšak pred dálším použitím sa odporúča powerbanku s kompresorom 1 ponechat v pokoji 15 minút.

Nedovolte, aby sa powerbanka s kompresordmdostala do kontaktu s vlhkostou a vysokými teplotami, ani ohňom.

Ak zistíte výpadok, ak powerbanka s kompresorônzvláštne zapáchajú alebo sa zdeformujú, bezodkladne zastavte ich použitie a skontaktujte sa s výrobcom.

Zabráňte tomu, aby powerbanka s kompresorňpočas požívania spadla.

Powerbanka s kompresorčnejne vhodná pre pneumatiky osobných automobilov. Nie je vhodná iba pre velké pneumatiky ako napríklad traktorové pneumatiky alebo pneumatiky nákladných automobilov.

⚠ UPOZORNENIE: Digitálny manometer s ukazovatel'om tlaku vzduchu a ukazovatel'om batérie 6 powerbanky s kompresorom 1 nie je ciachovaný. Po nahustení nafukovacích výrobkov, pri których môže byť nesprávny tlak nebezpečný (napríklad automobilové pneumatiky po nehode), vyhl'adajte odborný servis s ciachovaným zariadením. Tam skontrolujte tlak nafukovacieho výrobku.

Počas hustenia môže výstup vzduchu dosahovat' vysoké teploty. Hrozí nebezpečenstvo popálenia!

- Pri používaní štartovacej pomôcky dávajte pozor na to, aby pre stav batérie svietili minimálne 3 pruhy ^14 .

Ked' bliká už iba jeden pruh pre stav bate nepočas štartovacieho procesu, nabite powerbanku s kompresorom 1.

Ak vozidlo po 3. – 5. nenaštartuje, zastavte štartovací proces a skontrolujte, či neexistuje iná príčina, ktorá by bránila štartovaniu vozidla.

• Uvedenie do prevádzky

UPOZORNENIE: Po zapnutí powerbanky s kompresorom 1 pomocou zapínača pre powerbanku 7 sa zariadenie približne po 20 sekundách automaticky opät vypne, pokial' nedôjde k zapnutiu kompresora alebo sa nepripojí žiadny spotrebič.

- Kontrola kapacity powerbanky s kompresorom

Powerbanku s kompresorčnzapnite zapínačom pre powerbanku 7.

■ Pri nabíjaní blikajú pruhy pre stav baténe

Počet permanentne svietiacich pruhov pre stav batán signalizuje výkon akumulátora powerbanky s kompresorom 1.

Ked'je zariadenie úplne nabité, všetky štyri pruhy pre stav batérie 14 svietia permanentne.

Pruhy pre stav batérie Výkon akumulátora
1 bliká 0%
1 permanentne 25%
2 permanentne 50%
3 permanentne 75%
4 permanentne 100%

- Nabíjanie powerbanky s kompresorom

■ Spojte kábel USBs nabíjacou prípojkou 5 V = 7/2A (USB-C) 11 a vhodnou zásuvkou USB-A alebo vhodným napájacím adaptérom USB (pracovné výstupné napätie U _out,max 5 V =

UPOZORNENIE: Napájací adaptér USB nie je súčastou balenia.

UPOZORNENIE: Na ochranu zariadenia pre poškodením je v powerbanke s kompresorom 1 zabudovaná podnapätová ochrana. Tá zabraňuje hlbokému vybitiu powerbanky s kompresorom 1 a v prípade úplného vybitia akumulátora automaticky vypne zariadenie. V tomto prípade bliká už iba jeden zo štyroch pruhov pre stav batérie 14. Avšak nie je možné viac odoberat’ d’alšiu energiu a funkcia kompresora sa deaktivuje. Opätovne nabite powerbanku s kompresorom 1.

UPOZORNENIE: Z bezpečnostných dôvodov nie je možné viac nabíjať zariadenie, ked’ je chybná alebo hlboko vybitá bunka akumulátora. Digitálny manometer s ukazovatel’om batérie 6 potom zobrazuje „Err“ (chyba). V takomto prípade kontaktujte naše servisné miesto.

- Nabijanie mobilných telefónov a tabletov

- Uvedenie integrovaného kompresora do prevádzky

Naskrutkujte pneumatickú hadina prípojku hadice 16 powerbanky s kompresorom 1 (pozri obr. C). Postavte zariadenie na rovný, nehortávý podklad. Neprevádzkujte zariadenie v prašnom prostredí. Hrozí nebezpečenstvo požiaru a zariadenie by sa mohlo poškodit.

UPOZORNENIE: V závislosti od nafukovacieho výrobku môžete pneumatickú hadicu pripojit priamo alebo pomocou adaptérov ventilov 21, 22 a 23, ktoré sú súčasťou dodávky.

Pripojenie pneumatickej hadice bez adaptéra ventilu

Volný koniec pneumatickej hadizemaskrutkujte priamo na pripojovací ventil nafukovacieho výrobku.

Pripojenie pneumatickej hadice s adaptérom ventilu

Adaptéry ventří 21 y 22 a 23 sa nachádzajú v odkladacej priehradke na adapté ventilov 15 (pozri obr. B).

Najskôr naskrutkujte požadovaný adaptér venílu 22 alebo 23 na volný koniec pneumatickej hadice 17.

Následne zasuňte adaptér ventilu 21 alebo 23 do pripojovacieho ventilu nafukovacieho výrobku (príp. najskôr odstráňte čiapocku ventilu nafukovacieho výrobku).

Odstránenie pneumatickej hadice

■ Pripojenie bez ventilového adaptela 21 alebo 22 Odskrutkujte pneumatickú hadicu 17 z ventilu nafukovacieho výrobku.

Pripojenie prostredníctvom ventilového adaptéra 21, 22 alebo 23: Najskôr vytiahnite adaptér ventilu z pripojovacieho ventilu nafukovacieho výrobku. Následne odkrutkujte adaptér ventilu 21, 22 alebo 23 z pneumatickej hadice 17 (príp. opát' nasadte čiapočku ventilu nafukovacieho výrobku).

UPOZORNENIE: Pri uvolnení pneumatickej hadice 17 môže z ventilu nafukovacieho výrobku unikať vzduch. Dbajte na to, aby sa pneumatická hadica 17 odstránila rýchlo.

Predvolba funkcie (funkcia Pressure Preselect)

Powerbanku s kompresoroznapnite zapínačom pre powerbanku 7.

Pneumatickú hadirupowerbanky s kompresorom 1 pripojte k nafukovaciemu výrobku, ktorý si želáte nahustití. Postupujte pritom postupom popísaným vyššie.

■ Prostredníctvom tlačidla menu „Zvolte požadovanú jednotku tlaku. Vybrať si môžete z jednotiek bar („Bar“), kilopascal („KPa“), kilogram na centimeter štvorcový („Kg/cm²“) a libra na štvorcový palec („PSI“) (pozri obr. E).

■ Prostredníctvom tlačidla „a tlačidla „-” zvolte požadovaný tlak. Pre urýchlenie volby môžete príslušné tlačidlo podržat’ dlhšie. Nastavenie tlaku je možné v rozsahu od 0,3 bar do 3,5 bar v krokoch po 0,05 bar (pozri obr. E).

UPOZORNENIE: Počas voľby tlaku bliká digitálny manometer s ukazovatel’om tlaku vzduchu a batérie 6. Ak sa počas 10 sekúnd nestlačí žiadne tlačidlo, zobrazuje indikátor SKUTOČNÚ hodnotu tlaku. Nastavený tlak sa uloží do pamäte.

Zapnite integrovaný kompresor tak, že stlačíte raz vypínač pre kompresor 2.

Kompresor môžete kedykol'vek vypnút' opätovným stlačením vypínača pre kompresor 2.

V opačnom prípade sa kompresor vypne automaticky po dosiahnutí prednastaveného tlaku v nafukovacom výrobku.

Nafukovací výrobok odpojte od pneumatickej hadizevysšie popísaným spôsobom.

■ Po ukončení prác opat' demontujte pneumatickú hadiz prípojky hadice 16 powerbanky s kompresorom 1.

POZOR: Prípojka hadice 16 powerbanky s kompresorom 1 sa počas prevádzky zohrieva na vysokú teplotu. Bezpodmienečne dbajte na to, aby počas prevádzky nedošlo ku kontaktu s prípojkou hadice 16 a predišlo sa tak vzniku popálenín. Po ukončení prác počkajte minimálne 10 minút, než odskrutkujete pneumatickú hadicu 17 z prípojky hadice 16 powerbanky s kompresorom 1.

UPOZORNENIE: Po zapnutí powerbanky s kompresorom 1 pomocou zapínača pre powerbanku 7 sa zariadenie približne po 20 sekundách automaticky opát vypne, pokial' nedôjde k zapnutiu kompresora alebo sa nepripojí žiadny spotrebič.

UPOZORNENIE: Digitálny manometer s ukazovatel'om tlaku vzduchu a ukazovatel'om batérie 6 powerbanky s kompresorom 1 nie je ciachovaný. V prípade nafukovacích výrobkov, pri ktorých môže byť nesprávny tlak nebezpečný (napr. automobilové pneumatiky), preto po nahustení vyhládajte odborné miesto s vhodným prístrojom a skontrolujte tlak v nafukovacom výrobku.

Zariadenie nie je vhodné na nepretržitú prevádzku. Bolo vyvinuté na generovanie stlačeného vzduchu, nie na generovanie objemu vzduchu. Nepoužívajte zariadenie pri výrobkoch s velkým objemom bez prerušenia dlhšie ako 7 minút, aby ste zabránili prehriatiu a poškodeniu zariadenia. Nechajte ho potom najmenej 15 minút vychladnút. Výrobok s velkým objemom odporúčame najskôr naplnit' vzduchom, aby ste potom zariadením vygenerovali želaný tlak. Zariadenie nepoužívajte bez prerušenia dlhšie ako 7 minút. Nechajte ho potom najmenej 15 minút vychladnút.

Kontrola stlačeného vzduchu prostredníctvom powerbanky s kompresorom

UPOZORNENIE: Digitálny manometer s ukazovatelom tlaku vzduchu a ukazovatelom batérie 6 powerbanky s kompresorom 1 nie je ciachovaný.

Powerbanku s kompresoroznapnite zapínačom pre powerbanku 7.

Nafukovací výrobok, ktorého tlak chcete skontrolovať, pripojte k pneumatickej hadici 17 powerbanky s kompresorom 1. Postupujte pritom spôsobom popísaným v odseku „Pripojenie pneumatickej hadice s adaptérom ventilu“, resp. „Pripojenie pneumatickej hadice bez adaptéra ventilu“.

■ Prostredníctvom tlačidla menu „Zvolte požadovanú jednotku tlaku. Vybrat’ si môžete z jednotiek bar („Bar“), kilopascal („KPa“), kilogram na centimeter štvorcový („Kg/cm ^2 “) a libra na štvorcový palec („PSI“) (pozri obr. E).

- Digitálny manometer s ukazovatelom tlaku vzduchu a batési ezobrazuje tlak pripojeného nafukovacieho výrobku v prednastavenej jednotke.

Nafukovací výrobok odpojte od pneumatickej hadizpowerbanky s kompresorom 1. Postupujte pritom postupom popísaným v odseku „Odstránenie pneumatickej hadice“.

! UPOZORNENIE: Pri uvolnení pneumatickej hadice 17 môže z ventilu nafukovacieho výrobku unikať vzduch. Dbajte na to, aby sa pneumatická hadica 17 odstránila rýchlo.

Poistka proti preťaženiu

Pretáženie alebo chybná funkcia spustí poistku proti pretáženiu na ochranu zariadenia.

Nikdy nepoužívajte poistku s vyššou intenzitou vypínacieho prúdu. Hrozí nebezpečenstvo požiaru!

Pozor: Na účely ochrany osôb a predmetov pred poškodením je v akumulátore powerbanky s kompresorom 1 zabudovaná ochrana proti prehriatiu. Tá predchádza prehriatiu akumulátora v zariadení a pri príliš vysokej teplote akumulátora automaticky powerbanku s kompresorom 1 vypne. V takom prípade nechajte zariadenie pred opätovným uvedením do prevádzky vychladnút.

- Zapnutie osvetlenia

Režim svietenia

Ak chcete zapnúť LED svetlo stlačte zapínacie tlačidlo LED svetla 3.
Opätovným 3-násobným stlačením zapínacieho tlačidla napájania LED svetla vypnete LED svetlo 5.

Režim blikania

Ak chcete zapnút'LED svetlov režime Blikanie alebo SOS, stlačte zapínacie tlačidlo LED svetla 3 LED svetlo 5 najskôr svieti nepretržite.
- Opätovným krátkym stlačením zapínacieho tlačidla LED svetlo 5 prepne do režimu blikania.
Opätovným krátkym stlačením zapínacieho tlačidla LED svetlo 5 prepne do režimu SOS. Svetlo následne bliká 3-krát krátko, 3-krát dlho, 3-krát krátko.
Opätovným krátkym stlačením zapínacieho tlačidla LED svetlo 5 vypnete.

POZOR! Nepozerajte priamo do LED svetla 5, pretože to poškodzuje oči.

UPOZORNENIE: Počas nabíjania powerbanky s kompresorom 1 nemožno zapnúť osvetlenie.

- Použitie funkcie pomocného štartovania

Pri používaní štartovacej pomôcky dávajte pozor na to, aby pre stav batérie svietili minimálne 3 pruhy 14 permanentne.

1 BA 2. 1. - +

Činnosť LED diódy Význam/chyba Riešenie
1. Štartovací kábel ^18 powerbankys kompresorom ^1 pripojte k výstupu štartovacej pomôcky ^9 powerbankys kompresorom ^1	Červená poruchová LED kontrolka ^20 na pomocnom štartovacom kábli ^18 svieti nepretržite.	Napätie nameranév powerbanke s kompresorom ^1 nepostačuje nanastartovanie automobilu.	Nabite powerbankus kompresorom ^1 .
	Zelená štartovacia LED kontrolka ^19 a červená poruchová LED kontrolka ^20 blikajú striedavo.	Powerbanka s kompresorom ^1 je pripravená.	Pokračujte podľa bodu 2...
2. Najprv zapojte červenú svorku batérie (A) na plusový pól autobatérie a potom zapojte čiernu svorku batérie (B) na mínusový pól (pozri obr. 1).	Nepretržite svieti červená poruchová LED ^20 , zaznie krátky výstražný signál.	Teplota je príliš vysoká, pravdepodobne po viacerých štartovacích pokusoch.	Najskôr odpojte čiernu (B) a potom červenú (A) svorku batérie od batériových pólov. Zopakujte postuppodľa bodu 1.
	Nepretržite svieti červená poruchová LED ^20 , zaznie neprerušovaný výstražný signál.	Svorky batérie (A) a (B) sú zamenené.Vznikol skrat alebo vyteká batéria.
	Nepretržite svieti červená poruchová LED kontrolka ^20 , zaznie neprerušovaný výstražný signál, za ním dva krátke výstražné tóny.
	Zelená štartovacia LED kontrolka ^19 a červená poruchová LED kontrolka ^20 blikajú striedavo.Po 1–2 sekundách svieti už len zelená štartovacia LED kontrolka ^19 .	Pripojenie je správne. Pokračujte podľa bodu 3...
3. Naštartujte vozidlo.

POZOR: Hned'ako sa vozidlo naštartuje, do 30 sekúnd odstráňte štartovací kábel 18 z powerbanky s kompresorom 1 a najprv odpojte čiernu (B) a potom červenú (A) svorku batérie z pólov batérie. V opačnom prípade môžu vzniknút nebezpečné situácie!

■ Motor vozidla nechajte bežat.

- Časté otázky

Otázka: Otázka

Odp: Odpoved'

Otázka: Ako dlho trvá nabíjanie mobilného telefónu so zariadením?

Odp: Pri kapacite akumulátora 3500 mAh: Cca 3–4 hodiny pri pripojení na USB výstup 5 V ≠ 1 A 12. Cca 2–3 hodiny pri pripojení na USB výstup 5 V ≠ 2 A 13. Prihliadajte na to, že zapnuté zariadenie pri nabíjaní súčasne spotrebováva energiu akumulátora a doba nabíjania sa tak môže predlžit.

Odp: 3–6 mesiacov. Avšak akumulátor odporúčame nabíjať v mesačných intervaloch.

Otázka: Ako sa powerbanka s kompresorom 1 vypína?

Odp: Po zapnutí powerbanky s kompresorom 1 pomocou zapínača pre powerbanku 7 sa powerbanka s kompresorom približne po 20 sekundách automaticky opát vypne, pokial' nedôjde k zapnutiu kompresora alebo sa nepripojí žiadny spotrebič. Manuálne vypnutie zariadenia nie je možné.

- Odstraňovanie chýb

● = problém
= príčina
○ = odstránenie

Powerbanka s kompresorom ^1 nie je úplne nabitá hoci 4 pruhy pre stav batérie ^14 permanentne svietia.

• Stav nabitia je v prípade dlhšieho nepoužívania alebo skladovania 60 %.
  Powerbanku s kompresorom ^1 opät' nabite postupom popísaným v odseku „Nabíjanie powerbanky s kompresorom“.

• Žiadna reakcia pri stlačení zapínača powerbanky ^7 .

• Podnapätová ochrana powerbanky s kompresorom ^1 je aktivovaná.
  Powerbanku s kompresorom ^1 opätovne nabite.
  Bliká jeden pruh pre stav batérie ^14 , powerbanka s kompresorom ^1 sa avšak nedá používať.
• Podnapätová ochrana powerbanky s kompresorom ^1 je aktivovaná.
  Powerbanku s kompresorom ^1 opätovne nabite.

- Čistenie

POZOR: Zariadenie nesmie príst do kontaktu s vodou, ani sa nesmie do nej ponárat. V prípade prieniku vlhkosti do vnútra zariadenia hrozí nebezpečenstvo poranenia zásahom elektrickým prúdom.

Nepoužívajte žiadne čistiace prostriedky a rozpúšťadlá. Zariadenie by ste mohli natrvalo poškodit.
Kryt a príslušenstvo zariadenia udržujte v čistote.
Na čistenie zariadenia a príslušenstva používajte vlhkú utierku alebo jemnú kefku.

- Skladovanie

Zariadenie uchovávajte na suchom mieste mimo dosahu detí.
Dbajte na to, aby sa pneumatická hadizanezalomila. Zabránite tak poškodeniu.
Adaptéry ventilov 20 y 22 a 23 uchovávajte v odkladacej priehradke na adaptéry ventilov 15.

- Informácie o ochrane životného prostredia a likvidácii

ELEKTRICKÉ ZARIADENIA NEVYHADZUJTE DO KOMUNÁLNEHO ODPADU! RECYKLÁCIA SUROVÍN NAMIESTO LIKVIDÁCIE ODPADU!

Podl'a európskej smernice 2012/19/EÚ sa použité elektrické spotrebiče musia zbierať oddelene a recyklovať ekologickým spôsobom. Symbol prečiarknutého odpadkového koša na kolieskach znamená, že toto zariadenie by sa po skončení životnosti nemalo likvidovať spolu s komunálnym odpadom. Zariadenie je potrebné odovzdať na zriadených zberných miestach, v recyklačných strediskách alebo v spoločnostíach na likvidáciu odpadu.

Vaše chybné zaslané zariadenia zadarmo zlikvidujeme. Okrem toho sú distribútori elektrických a elektronických zariadení a distribútori potravín povinní ich prevziat' späť. Lidl vám ponúka možnosti vrátenia priamo na pobočkách a predajniach. Vrátenie a likvidácia sú pre vás bezplatné. Pri kúpe nového zariadenia máte práve bezodplatne odovzdat' staré zariadenie. Okrem toho máte možnosť, nezávisle od kúpy nového zariadenia, bezplatne odovzdat' (až tri) staré zariadenia, ktoré nie sú väčšie ako 25 cm. Pred vrátením vymažte, prosím, všetky osobné údaje.

Pred vrátením odstráňte batérie alebo akumulátory, ktoré nie sú v zariadení vstavané, ako aj žiarovky, ktoré je možné vybrat' bez ich zničenia, a odneste ich do separovaného zberu.

Upozornenia k bezpečnému odobratiu batérií a akumulátorov:

VAROVANIE Akumulátor môže demontovať iba kvalifikovaný personál! RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM!

■ Uistite sa, že batéria je úplne vybitá.

Po oddelení oboch polovíc krytu môžete odobrat' batériu. Polovice krytu sú pripevnené bežnými krížovými skrutkami.

■ Batériu alebo akumulátor opatrne odoberte.

- Batéria, akumulátor a zariadenie teraz môžete zlikvidovat'.

Batérie s obsahom škodlivín sú označené vedl'a uvedenými symbolmi, ktoré upozorňujú na zákaz likvidácie s komunálnym odpadom. Označenia základných třažkých kovov: Cd = kadmium, Hg = ortuť, Pb = olovo.

Všímajte si označenie na rôznych obalových materiáloch a triedte ich podľa typu každý zvlášť. Obalové materiály sú označené skratkami (a) a číslami (b) s týmto významom: 1–7: plasty, 20–22: papier a lepenka, 80–98: kompozitné materiály.

• EÚ vyhlásenie o zhode

My,

C. M. C. GmbH Holding

Zodpovedný za dokumenty:

Joachim Bettinger

Katharina-Loth-Str. 15

66386 St. Ingbert

Nemecko

vyhlasujeme na vlastnú zodpovednosť, že výrobok

Powerbanka s kompresorom

IAN: 467095_2404

Číslo výrobku: 2786

Rok výroby: 2025/09

Model: UPK 10 H5

splíňa základné požiadavky na ochranu, ktoré sú stanovené v európskych smerniciach

Smernica o strojových zariadeniach:

(2006/42/EÚ)

Smernica RoHS:

(2011/65/EÚ)+(2015/863/EÚ)

Smernica o hluku zariadení používaných vo volnom priestranstve:

(2000/14/ES)

Dodatok III Výkon motora: 90 W

Hore opísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EÚ Európskeho parlamentu a Rady zo dňa 08. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.

Pri posudzovaní zhody boli použité nasledujúce harmonizované normy:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021

EN 62233:2008

- Zabezpečenie kvality -

- Informácie o záruke a servise

Záruka spoločnosti C. M. C. GmbH Holding

na toto zariadenie získavate záruku 3 roky od dátumu kúpy. V prípade nedostatkov tohto výrobku máte voči predajcovi výrobku zákonom stanovené práva. Tieto zákonné práva nie sú našimi nižšie uvedenými záručnými podmienkami nijakým spôsobom obmedzené.

• Záručné podmienky

Záručná lehota začína plynút' dňom kúpy. Starostlivo si uschovajte originálny doklad o kúpe. Budete ho potrebovat' ako doklad o zakúpení výrobku. Ak sa v priebehu 3 rokov od dátumu kúpy tohto zariadenia vyskytne chyba materiálu alebo výrobná chyba, zariadenie vám bezplatne opravíme alebo vymeníme – podľa nášho zváženia. Podmienkou poskytnutia tohto záručného plnenia je, že v rámci 3-ročnej lehoty predložíte chybné zariadenie a doklad o kúpe (pokladničný lístok) a písomnou formou stručne popíšete, v čom pozostáva nedostatok a kedy sa vyskytol.

Pokial' je táto chyba krytá našou zárukou, vrátime vám opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynút' nová záručná lehota.

Záručná doba sa následkom záručného plnenia nepredlžuje. To platí aj pre vymenené a opravené diely. Poškodenia a nedostatky, ktoré sa vyskytli už pri kúpe, sa musia nahlásit' ihned' po vybalení. Opravy po uplynutí záručnej doby sú spoplatnené.

- Rozsah záruky

Zariadenie bolo starostlivo vyrobené podľa prísnych kvalitatívnych noriem a pred distribúciou dôkladne odskúšané.

Záručné plnenie sa vzt'ahuje na materiálové alebo výrobné chyby. Táto záruka sa nevzt'ahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto sa môžu považovat' za spotrebné diely, ani na poškodenia citlivých dielov, napr. spínače alebo diely zo skla. Táto záruka zaniká, ak sa výrobok používa nesprávne alebo v poškodenom stave, alebo ak bola nesprávne vykonávaná údržba. Pre správne používanie výrobku je potrebné presne dodržiavat' všetky pokyny obsiahnuté výlučne v tomto preklade originálneho návodu na obsluhu. Je potrebné bezpodmienečne zabrániť účelom použitia a konaniam, od ktorých preklad originálneho návodu na obsluhu odrádza alebo pred ktorými varuje.

Výrobok je určený len na súkromné a nie komerčné použitie. V prípade nesprávnej alebo neodbornej manipulácie, použitia násilia a v prípade zásahov, ktoré nevykonala naša autorizovaná servisná pobočka, záruka zaniká.

- Postup v prípade poškodenia v záruke

Aby sme vašu žiadost' mohli čo najrýchlejšie vybavit', postupujte podl'a nasledujúcich pokynov: V prípade akýchkol'vek otázok si pripravte pokladničný blok a číslo výrobku (napr. IAN) ako doklad o kúpe. Číslo výrobku je uvedené na typovom štítku, gravúre, titulnej strane vášho návodu (vl'avo dole) alebo na nálepke na zadnej alebo spodnej strane. V prípade výskytu funkčných chýb alebo iných nedostatkov najskôr telefonicky alebo e-mailom kontaktujte nižšie uvedené servisné oddelenie. Výrobok, ktorý bol zaregistrovaný ako chybný, môžete potom spolu s dokladom o kúpe (pokladničným blokom) a informáciou, o aký druh nedostatku ide a kedy sa vyskytol, bezplatne zaslat' na adresu servisu, ktorá vám bola oznámená.

UPOZORNENIE:

Na stránke www.lidl-service.com si môžete stiahnuť tieto a mnohé d’alšie príručky, produktové videá a softvér. Pomocou tohto QR kódu sa dostanete priamo na stránku Lidl-Service (www.lidl-service.com) a zadaním výrobného čísla (IAN) 467095 môžete otvorit’ zodpovedajúci návod na obsluhu.

PDF ONLINE www.lidl-service.com

• Servis

Tu sú naše kontaktné údaje:

SK

Názov: C. M. C. GmbH Holding

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Upozorňujeme, že nasledujúca adresa nie je adresou servisu. Kontaktujte najprv hore uvedené servisné miesto.

Adresa:

C. M. C. GmbH Holding

Katharina-Loth-Str. 15

66386 St. Ingbert

Nemecko

Posledná aktualizácia informácií · Última actualización ·
