MODE D'EMPLOI UPK 10 H5 ULTIMATE SPEED
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
CZ
POWERBANKA S KOMPRESOREM
Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l'appareil.
NL BE
FR/BE/CH Consignes d'utilisation et de sécurité Page 43
Tableau des pictogrammes utilisés ......Page 43
Introduction Page 44
Utilisation conforme à l'emploi prévu Page 44
Éléments fournis....Page 45
Équipement....Page 45
Caractéristiques techniques....Page 46
Consignes de sécurité....Page 47
Consignes de sécurité spécifiques Page 50
Mise en service....Page 52
Contrôler la capacité de la batterie externe Powerbank avec compresseur....Page 52
Charger la batterie externe Powerbank avec compresseur Page 52
Recharger les téléphones portables et tablettes Page 53
Mise en service du compresseur intégré....Page 53
Activation de l'éclairage....Page 55

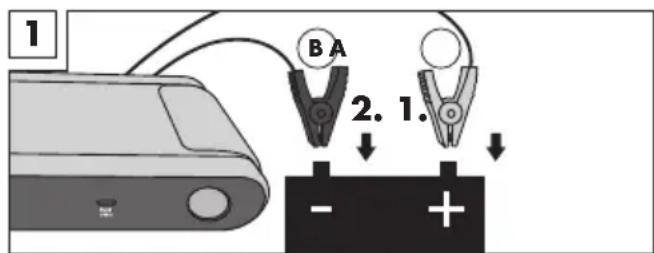

Utilisation de la fonction d'assistance au démarrage Page 55
FAQ......Page 56
Dépannage Page 57
Nettoyage......Page 57
Stockage Page 57
Indications relatives à l'environnement et à la mise au rebut ....Page 57
Déclaration de conformité UE Page 58
Remarques sur la garantie et le service après-vente....Page 60
Conditions de garantie....Page 60
Période de garantie et revendications légales pour vices ......Page 61
Étendue de la garantie....Page 61
Faire valoir sa garantie....Page 61
Service......Page 62
| ● Tableau des pictogrammes utilisés | |||
 | Lire le mode d'emploi ! Utilisez une pr  auditive ! | ||
 | L'appareil ne convient qu'à un service à l'intérieur. |  | Risque d'électrocution !Danger de mort ! |
 | Respecter les avertissements et les consignes de sécurité ! |  | Attention ! Risque d'explosion ! |
 | La lampe LED n'est pas conçue comme éclairage de pièce dans un habitat. |  | Récupérer les matières premières plutôt que d'éliminer les déchets ! |
 | La lampe LED est appropriée pour des températures extrêmes jusqu'à -21°C. |  | L'emballage et l'appareil doivent être éliminés dans le respect de l'environnement ! |
 | Catégorie de protection III Emballage :  on ondulé | ||
 | Remarque |  | Niveau de pression acoustique garanti 95 décibels |
 | Avertissement : le compresseur peut démarrer instantanément. |  | Vous êtes légalement tenu de déposer les appareils ainsi désignés dans un lieu de collecte séparé des déchets ménagers non triés. Il est interdit de les jeter avec les déchets ménagers. |
 | Interrupteur marche/arrêt Protéger de  : ! | ||
 | Fabriqué à partir de matériaux recyclés |  | Attention !Surface brûlante ! |
 | Tension continue en volts Interrupteur :  clairage LED | ||
 | Touche marche/ arrêt pour le compresseur |  | Touche Menu « M » |
BATTERIE EXTERNE POWERBANK AVEC COMPRESSEUR UPK 10 H5
- Introduction
Félicitations ! Vous avez opté pour un produit de grande qualité proposé par notre entreprise. Familiarisez-vous avec le produit avant sa première mise en service. Veuillez lire attentivement le mode d'emploi suivant ainsi que les consignes de sécurité.
TENIR HORS DE PORTÉE DES ENFANTS !
onction d'assistance au démarrage est adaptée uniquement aux moteurs à essence jusqu'à une cylindrée max. de 3,5 l et aux moteurs diesel jusqu'à une cylindrée max. de 2,2 l.
• Utilisation conforme à l'emploi prévu
Cette batterie externe Powerbank avec compresseur sert d'assistance supplémentaire pour des dispositifs de batteries automobiles 12 V dans le cas de problèmes de démarrage sur des moteurs à essence et
Diesel étant causés par des batteries de démarrage faibles, vides ou défectueuses. La batterie externe Powerbank avec compresseur ne peut cependant pas remplacer la batterie du véhicule. Elle permet à l'utilisateur, le cas échéant, de démarrer le véhicule sans l'assistance d'un véhicule tiers si l'intensité électrique nécessaire au démarrage est inférieure à 400 A (courant de crête maximal). En outre, la batterie externe Powerbank avec compresseur dispose de deux sorties USB. Vous pouvez ainsi recharger, le cas échéant, un téléphone portable, un navigateur GPS ou tout autre appareil USB. Le compresseur intégré permet de remettre de la pression dans les pneus de vélo, les ballons et les petits articles gonflables. Le compresseur n'est pas conçu pour gonfler des articles volumineux, car il chauffe rapidement sans contre-pression. Cette batterie externe Powerbank avec compresseur n'est pas prévue pour une génération de pression continue de plus de 7 minutes d'affilée. La pression peut être réglée au maximum à 3,5 bar. Ce produit est uniquement destiné à un usage normal.
! REMARQUE : le manomètre n'est pas calibré.
Toute autre utilisation peut causer des dommages sur l'appareil ou représenter un danger pour l'utilisateur. Le fabricant n'endosse aucune responsabilité en cas de dommages causés par une utilisation non conforme ou par une utilisation erronée de l'appareil. Cette batterie externe Powerbank avec compresseur n'est pas destinée à une utilisation commerciale. La garantie est annulée en cas d'utilisation commerciale.
L'appareil a été développé pour une utilisation privée et ne convient pas à une utilisation commerciale ou industrielle. Seules des personnes instruites sont habilitées à réaliser la mise en service. Conservez le mode d'emploi et remettez ces documents en cas de transmission du produit à un tiers.
La lampe LED n'est pas conçue comme éclairage de pièce dans un habitat.
La lampe LED est appropriée pour des températures extrêmes jusqu'à -21 °C.
-21°C
- Éléments fournis
1 batterie externe Powerbank avec compresseur
1 mode d'emploi
Accessoires :
1 câble d'assistance au démarrage
1 câble USB
3 adaptateurs pour valve
1 tuyau d'air comprimé
- Équipement
Contrôlez toujours immédiatement après le déballage que le contenu de la livraison est complet et que la batterie externe Powerbank avec compresseur se trouve en parfait état. N'utilisez pas l'appareil dès lors qu'il présente des défauts.
| 1 | Batterie externe Powerbank avec compresseur |
| 2 | Touche marche/arrêt pour le compresseur |
| 3 | Interrupteur pour l’éclairage LED |
| 4 | Touche « + » |
| 5 | Éclairage LED |
| 6 | Manomètre numérique avec indication de la pression (non calibré) et indication de la batterie |
| 7 | Interrupteur d'alimentation de la batterie externe Powerbank |
| 8 | Touche Menu « M » |
| 9 | Sortie d'assistance au démarrage automobile |
| 10 | Touche « - » |
| 11 | Prise de charge 5 V 2 =A (USB-C) |
| 12 | Sortie USB 5 V 1 =A (USB-A) |
| 13 | Sortie USB 5 V 2 =A (USB-C) |
| 14 | Barres indiquant le niveau de charge de la batterie |
| 15 | Compartiment de rangement pour les adaptateurs de valve |
| 16 | Raccord de tuyau flexible |
| 17 | Flexible pneumatique |
| 18 | Câble d'assistance au démarrage |
| 19 | LED de démarrage verte |
| 20 | LED d'erreur rouge |
| 21 | Adaptateur de valve pour ballons |
| 22 | Adaptateur de valve pour objets gonflables |
| 23 | Adaptateur de valve pour objets gonflables |
| 24 | Câble USB |
REMARQUE : le terme « produit » ou « appareil » employé dans le texte ci-après se rapporte à la batterie externe Powerbank avec compresseur citée dans le présent mode d'emploi.
- Caractéristiques techniques
La mise en série des quatre cellules individuelles constituant la batterie permet une capacité de 3500 mAh pour une tension totale de 4 x 3,2 V ≈ 12 V. La puissance résultante correspond à la puissance d'une batterie ayant une capacité de 14000 mAh pour 3,2 V.
| Modèle : UPK 10 H5 | |
| Type de batterie : | Accumulateur lithium-fer-phosphate (F8043126) |
| Batterie, système chimique : Lithium phosphate de fer | (LiFePO4) |
| Capacité de batterie : 14 000 mAh, 3,2 V , 44,8 Wh | —— |
| Cycles de charge : 2000 | |
| Temps de charge : Jusqu'à 8 h (à 2 A) | |
| Courant de crête : 400 A | |
| Courant de démarrage : 200 A | |
| Température de service batterie externe Powerbank : | 0 °C - 45 °C |
| Température d'utilisation LED : -21 °C - 45 °C | |
| Température à laquelle vous pouvez charger la batterie externe Powerbank : | 0 °C - 35 °C |
| Tension : 12 V | --- |
| Tension d'entrée (prise de charge USB-C) : 5 V 2 A | --- |
| Tension de sortie (sortie USB) : 5 V /1 A USB-A | 5 V | /2 A USB-C === |
| Capacité : 8400 mAh / 5 V | |
| Consommation de courant unité de compresseur : | max. 10 A |
| Pression maximale réglable : | 3,5 bar |
| Service continu : | max. 7 min* |
| Débit d'air : | 22 l/min |
| Puissance du moteur : | 90 W |
| Niveau de pression acoustique garanti ( L_WA ) : | 95 dB(A) |
| Niveau de pression acoustique mesuré ( L_WA ) : | 91,6 dB(A) |
| Incertitude de mesure ( K_WA ) : | 2,55 dB(A) |
| Niveau de pression acoustique ( L_PA ) : | 84,2 dB(A) |
| Incertitude de mesure ( K_PA ) : | 3 dB(A) |
REMARQUE : Les valeurs de nuisance sonore ont été déterminées conformément à la norme EN ISO 3744:1995.
* Service continu : ne jamais utiliser le compresseur intégré pendant plus de 7 minutes d'affilée. Le laisser ensuite refroidir pendant 15 minutes.
Des modifications techniques et visuelles peuvent être apportées sans préavis dans le cadre du développement continu. Pour cette raison, toutes les dimensions, remarques et indications de ce mode d'emploi sont fournies sans garantie. Toute prétention légale formulée sur la base de ce mode d'emploi ne pourra donc faire valoir d'aucun droit.
- Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT LE MODE D'EMPLOI AVANT D'UTILISER LE PRODUIT. IL FAIT PARTIE INTÉGRANTE DE L'APPAREIL ET DOIT ÊTRE DISPONIBLE À TOUT MOMENT !
Ce paragraphe traite des prescriptions de sécurité de base à observer lors de la manipulation de l'appareil.
Sécurité des personnes :
Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, s'ils sont surveillés ou s'ils ont été instruits pour l'utilisation sûre de l'appareil et qu'ils comprennent les risques en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Tenez l'appareil éloigné de toute personne et, particulièrement, des enfants et animaux domestiques.
Dans la zone de travail, l'utilisateur est responsable vis-à-vis de tiers des dommages ayant été causés par l'utilisation de l'appareil.
Lorsque vous utilisez l'appareil, ne le dirigez jamais sur vous ou sur d'autres personnes, notamment jamais vers les yeux ou les oreilles. Risque de blessures !
- Ne laissez jamais l'appareil allumé sans surveillance et respectez les consignes de remplissage de l'objet gonflable. L'objet gonflable risque d'éclater et de provoquer des blessures graves. Éteignez le compresseur avant d'avoir atteint la pression maximale autorisée.
- Rangez toujours l'appareil dans un endroit sec et hors de portée des enfants.
Vous éviterez ainsi les dommages sur l'appareil ainsi que les dommages corporels en résultant :
Manipulation de l'appareil :
N'utilisez jamais l'appareil pendant un trajet.
- Avant chaque utilisation, assurez-vous de l'absence de détériorations sur l'appareil et utilisez-le toujours en bon état.
N'exposez jamais l'appareil à la pluie ou une météo humide. Ne laissez jamais l'appareil entrer en contact avec de l'eau et ne le plongez jamais dans l'eau. Risque d'électrocution !
- Maintenez dégagées toutes les ouvertures de l'appareil pendant le fonctionnement. Ne bouchez pas les ouvertures avec les mains ou les doigts et ne recouvrez pas l'appareil. Risque de surchauffe !
En cas de températures extérieures très élevées, ne laissez pas l'appareil dans la voiture. L'appareil pourrait être endommagé de manière irréversible.
L'appareil chauffe lorsqu'il est utilisé. Vous risquez de vous brûler en cas de contact avec les surfaces chaudes.
■ Veillez à ne pas laisser entrer de sable, de poussière ou d'autres corps étrangers dans les entrées ou sorties d'air.
N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables. N'aspirez pas de vapeurs chaudes. En cas de non-respect, vous vous exposez à des risques d'incendie ou d'explosion ! -
Éteignez l'appareil et débranchez le connecteur de réseau de la prise :
-
lorsque l'appareil n'est pas utilisé ;
- si vous laissez l'appareil sans surveillance ;
- lorsque vous effectuez des travaux de nettoyage ;
- si le câble de branchement est endommagé ;
- après la pénétration de corps étrangers ou en cas de bruits anormaux.
- Utilisez uniquement les accessoires livrés et recommandés par le fabricant.
- Ne démontez pas et ne modifiez pas la batterie externe Powerbank avec compresseur. Cet appareil doit être réparé uniquement par un technicien d'entretien.
N'utilisez pas l'appareil dans des zones à risque d'explosion, par ex. à proximité de fluides inflammables, de gaz ou de poussières.
- Ne pas exposer l'appareil à des sources de chaleur.
- Ne pas entreposer dans des lieux où la température risque d'être supérieure à 45 °C.
■ Rechargez l'appareil uniquement à une température ambiante comprise entre 0 °C et 35 °C.
Utiliser uniquement le câble U2Bfourni avec l'appareil.
ATTENTION : Pour prévenir les accidents et blessures par électrocution :
Sécurité électrique :
N'utilisez pas l'appareil si vous ne parvenez pas à actionner l'interrupteur de marche/arrêt. Faites remplacer les interrupteurs endommagés.
- Ne portez pas l'appareil par le câble. N'utilisez pas le câble pour débrancher la fiche de la prise. Protégez l'appareil de la chaleur, de l'huile et des rebords tranchants.
Si le câble est endommagé, débranchez immédiatement la fiche de la prise.
- Ne court-circuitez pas les deux bornes. Cela peut provoquer des situations dangereuses !
Batteries :
ATTENTION! RISQUE D'EXPLOSION!
- Ne court-circuitez pas la batterie externe Powerbank avec compresseur 1 et/ou ne l'ouvrez pas. Une surchauffe, un risque d'incendie ou un éclatement pourraient en résulter.
N'exposez pas la batterie externe Powerbank avec compresseur à de fortes sources de chaleur. La batterie peut exploser.
Vérifiez régulièrement l'étanchéité de la batterie externe Powerbank avec compresseur 1. Le liquide s'écoulant de batteries usagées ou endommagées peut entraîner des brûlures graves de la peau par l'acide. Dans ce cas, portez toujours des gants de protection ! Essuyez prudemment le liquide avec un chiffon et évitez les contacts avec la peau et les yeux. En cas de contact avec la peau et les yeux, rincez immédiatement à l'eau claire et faites appel à un médecin.
- Consignes de sécurité spécifiques
Il est conseillé de recharger la batterie externe Powerbank avec compresseur 1 une fois par mois.
Une température légèrement élevée lors du chargement est normale et n'indique pas un dysfonctionnement. Il est cependant recommandé de laisser reposer la batterie externe Powerbank avec compresseur 1 pendant 15 minutes avant de l'utiliser.
N'exposez pas la batterie externe Powerbank avec compresseur à l'humidité, aux températures élevées et au feu.
Rangez la batterie externe Powerbank avec compresseur dans un endroit sec, à l'abri de l'humidité et de la corrosion.
En cas d'écoulement ou d'une odeur anormale émanant de la batterie externe Powerbank avec compresseur 1 ou si celle-ci se déforme, arrêtez immédiatement de l'utiliser et contactez le fabricant.
- Ne laissez pas tomber la batterie externe Powerbank avec compresseur 1 lorsque vous l'utilisez.
La batterie externe Powerbank avec compresseu est conçue pour les pneus de voiture. Elle n'est pas prévue pour les pneus plus volumineux, tels que les pneus de tracteur ou de camion.
⚠ REMARQUE : Le manomètre numérique avec indication de la pression ⑥ et de la batterie externe Powerbank avec compresseur ① n'est pas calibré. Après avoir gonflé des objets gonflables qui deviennent dangereux lorsqu'ils sont mal gonflés (par ex. pneus de voiture) consultez un spécialiste disposant d'un appareil éta- lonné. Vérifiez-y la pression de l'objet gonflable en question.
Le gonflage peut engendrer des températures élevées à la sortie d'air. Risque de brûlures !
Lorsque vous utilisez le câble d'assistance au démarrage veillez à ce que la fiche soit bien insérée dans la sortie de l'assistance au démarrage pour voitures ^8 .
Lorsque vous utilisez l'assistance au démarrage, veillez à ce qu'au moins 3 barres ^14 soient affichées.
Si une seule barre est affichée pour le niveau de charge de la batterie 14 pendant le démarrage, veuillez charger la batterie externe Powerbank avec compresseur 1.
Si le véhicule ne démarre pas au bout de 3–5 essais, arrêtez la procédure de démarrage et vérifiez s'il n'y a pas une autre raison empêchant le démarrage du véhicule.
- Mise en service
REMARQUE : après l'allumage de la batterie externe Powerbank avec compresseur 1 sur l'interrupteur d'alimentation de la batterie externe Powerbank 7, l'appareil s'éteint automatiquement après environ 20 secondes si le compresseur n'est pas démarré ou si aucun consommateur n'est connecté.
- Contrôler la capacité de la batterie externe Powerbank avec compresseur
Allumez la batterie externe Powerbank avec compresseur en actionnant l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 7.
■ Lors du chargement, les barres indiquant le niveau de charge de la batterie 14 clignotent.
Le nombre de barres affichées pour le niveau de la batteri indique la puissance de la batterie externe Powerbank avec compresseur 1.
Dès que l'appareil est complètement rechargé, les quatre banresont affichées en continu.
| Barres indiquant le niveau de charge de la batterie Puissance de batterie | |
| 1 clignote 0% | |
| 1 continu 25% | |
| 2 continu 50% | |
| 3 continu 75% | |
| 4 continu 100% | |
- Charger la batterie externe Powerbank avec compresseur
Reliez le câble U23Bavec le connecteur de charge 5 V = 2 A (USB-C) 11 et une prise USB-A ou un adaptateur secteur USB (tension de sortie de service Uout, max. 5 V).
REMARQUE : l'adaptateur secteur USB n'est pas fourni avec le produit.
REMARQUE : pour protéger l'appareil contre les dommages, un circuit de protection contre les sous-tensions est intégré dans la batterie externe Powerbank avec compresseur 1. Ceci empêche une décharge profonde de la batterie externe Powerbank avec compresseur 1 et éteint automatiquement l'appareil lorsque la batterie est complètement déchargée. Dans ce cas, une seule des quatre barres indiquant le niveau de charge de la batterie est allumée 14. Il n'est cependant plus possible d'extraire de l'énergie et la fonction du compresseur est désactivée. Rechargez la batterie externe Powerbank avec compresseur 1.
REMARQUE : Pour des raisons de sécurité, il est impossible de charger l'appareil dès lors qu'une cellule de batterie est défectueuse ou entièrement déchargée. Le manomètre numérique avec affichage du statut de la batterie 6 indique alors le message « Err ». Dans ce cas, contactez notre service après-vente.
- Recharger les téléphones portables et tablettes
■ Appuyez une seule fois sur l'interrupteur d'alimentation de la batterie externe Powerbank 7.
- Branchez un câble de charge USB approprié à la sortie USB (5 V === /1 A) 12 ou à la sortie USB (5 V /2-A) 13 et reliez-le ensuite à votre téléphone portable ou tablette.
■ Le processus de charge démarre automatiquement.
REMARQUE : Vous ne pouvez pas charger les appareils USB (téléphone portable, tablette) pendant que vous chargez votre batterie externe Powerbank avec compresseur 1.
- Mise en service du compresseur intégré
- Vissez le tuyau pneumatique sur le raccord de tuyau flexible 16 de la batterie externe Powerbank avec compresseur 1 (voir Fig. C).
■ Posez l'appareil sur une surface plane, non inflammable. N'utilisez pas l'appareil dans un environnement poussiéreux. Il y a un risque d'incendie et l'appareil pourrait être endommagé.
REMARQUE : selon l'article gonflable, vous pouvez utiliser le tuyau pneumatique 17 directement ou avec les adaptateurs de valve 21, 22 et 23 fournis avec l'appareil.
Raccordement du tuyau flexible d'air comprimé sans adaptateur de valve
- Vissez l'extrémité libre du tuyau flexible d'air comprimé 17 directement sur la valve de branchement de l'objet gonflable.
Raccordement du tuyau flexible d'air comprimé avec adaptateur de valve
Les adaptateurs de valve 21e 22 et 23 se trouvent dans le compartiment de rangement pour l'adaptateur de valve 15 (voir Fig. B).
- Vissez d'abord l'adaptateur de valve souhé 22 ou 23 sur l'extrémité libre du tuyau flexible d'air comprimé 17.
Insérez l'adaptateur de valve 22 ou 23 dans la valve de branchement de l'objet gonflable (enlever au préalable, si nécessaire, le capuchon de la valve de l'objet gonflable).
Retirer le tuyau flexible d'air comprimé
Raccordement sans adaptateur pour valve 22 ou 23 : Dévissez le tuyau flexible de l'air comprimé 17 de la valve de l'objet gonflable.
Raccordement avec adaptateur de valve 22 ou 23 : retirez d'abord l'adaptateur de valve de la valve de branchement de l'article gonflable. Dévissez ensuite l'adaptateur de valve 21, 22 ou 23 du tuyau pneumatique 17 (si nécessaire, remettez en place le capuchon de valve de l'article gonflable).
REMARQUE : de l'air peut s'échapper de la valve de l'article gonflable lorsque vous défaites le tuyau pneumatique 17. Veillez à enlever rapidement le tuyau pneumatique 17.
Fonction de présélection de pression (Pressure Preselect)
Allumez la batterie externe Powerbank avec compresseur en actionnant l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 7
Raccordez le tuyau pneumatique de la batterie externe Powerbank avec compresseur 1 à l'article gonflable que vous souhaitez gonfler. Procédez comme décrit dans la section précédente.
■ Sélectionnez l'unité de pression souhaitée à l'aide de la touche de menu « M » 8. Les unités disponibles sont bar (« bar »), kilopascal (« KPA »), kilogramme par centimètre carré (« kg/cm² ») et livre par pouce carré (« psi ») (voir Fig. E).
Utilisez les touches « # et « - » 10 pour sélectionner la pression souhaitée. Pour accélérer la sélection, appuyez sur la touche correspondante et maintenez-la enfoncée. Il est possible de régler la pression entre 0,3 bar et 3,5 bar par incréments de 0,05 bar (voir Fig. E).
REMARQUE : Pendant la présélection de la pression, le manomètre numérique avec indication de la pression et du niveau de batterie 6 clignote. Si aucune touche n'est actionnée pendant env. 10 secondes, l'affichage indique la valeur RÉELLE de la pression. La pression réglée reste enregistrée.
Allumez le compresseur intégré en appuyant une fois sur la touche marche/arrêt du compresseur 2.
Le compresseur démarre et gonfle l'objet gonflable.
- Vous pouvez éteindre le compresseur à tout moment, en appuyant de nouveau sur la touche marche/arrêt du compresseur 2.
Dans le cas contraire, le compresseur s'éteint automatiquement dès que l'objet gonflable a atteint la pression préréglée.
Débranchez l'objet gonflable du tuyau flexible d'air comprimé comme décrit dans la section précédente.
À la fin du travail, dévissez à nouveau le tuyau pneumatique du raccord de tuyau flexible 16 de la batterie externe Powerbank avec compresseur 1.
ATTENTION : le raccord de tuyau flexible 16 de la batterie externe Powerbank avec compresseur 1 devient chaud pendant le service. Veillez à ne pas toucher le raccord de tuyau flexible 16 pendant le service afin de ne pas vous brûler. À la fin du travail, attendez au moins 10 minutes avant de dévisser à nouveau le tuyau pneumatique 17 du raccord de tuyau flexible 16 de la batterie externe Powerbank avec compresseur 1.
REMARQUE : après l'allumage de la batterie externe Powerbank avec compresseur 1 sur l'interrupteur d'alimentation de la batterie externe Powerbank 7, l'appareil s'éteint automatiquement après environ 20 secondes si le compresseur n'est pas démarré ou si aucun consommateur n'est connecté.
REMARQUE : Le manomètre numérique avec indication de la pression 6 et de la batterie externe Powerbank avec compresseur 1 n'est pas calibré. Après avoir gonflé des objets gonflables qui deviennent dangereux lorsqu'ils sont mal gonflés (par ex. pneus de voiture), consultez un spécialiste disposant d'un appareil étalonné et contrôler la pression de l'objet gonflable.
Instructions d'utilisation
L'appareil n'est pas conçu pour une utilisation continue. Il a été conçu pour générer une pression d'air, pas un volume d'air. N'utilisez pas l'appareil plus de 7 minutes sans interruption sur des articles gonflables volumineux, afin d'éviter de surchauffer et d'endommager l'appareil. Laissez-le ensuite refroidir 15 minutes. Nous conseillons de commencer par remplir d'air les objets volumineux puis d'atteindre la pression souhaitée avec l'appareil. N'utilisez pas l'appareil pendant plus de 7 minutes d'affilée. Laissez-le ensuite refroidir 15 minutes.
Vérification de pression d'air avec la batterie externe Powerbank avec compresseur
REMARQUE : Le manomètre numérique avec indication de la pression 6 et de la batterie externe Powerbank avec compresseur 1 n'est pas calibré.
Allumez la batterie externe Powerbank avec compresseu en actionnant l'interrupteur d'alimentation de la batterie externe Powerbank avec compresseur 7.
Raccordez l'article gonflable au tuyau pneumatique de la batterie externe Powerbank avec compresseur 1 dont vous souhaitez contrôler la pression. Pour cela, procédez comme décrit dans la section « Raccordement du tuyau pneumatique avec adaptateur de valve » ou « Raccordement du tuyau pneumatique sans adaptateur de valve ».
- Sélectionnez l'unité de pression souhaitée à l'aide de la touche de menu « M » 8. Les unités disponibles sont bar (« bar »), kilopascal (« KPA »), kilogramme par centimètre carré (« kg/cm² ») et livre par pouce carré (« psi ») (voir Fig. E).
Le manomètre numérique avec indication de la pression et du niveau de la batterie 6 affiche la pression de l'objet gonflable raccordé dans l'unité préréglée.
Débranchez l'objet gonflable du tuyau flexible d'air comprimée la batterie externe Powerbank avec compresseur 1. Procédez comme décrit dans la section « Retirer le tuyau pneumatique ».
REMARQUE : de l'air peut s'échapper de la valve de l'article gonflable lorsque vous défaites le tuyau pneumatique 17. Veillez à enlever rapidement le tuyau pneumatique 17.
Protection contre les surcharges
En cas de surcharge ou de dysfonctionnement, la protection contre les surcharges se déclenche pour protéger l'appareil.
N'insérez jamais un fusible d'une intensité de déclenchement supérieure. Risque d'incendie !
Attention : un circuit de protection contre la surchauffe de la batterie est intégré dans la batterie externe Powerbank avec compresseur 1 pour protéger contre les blessures et les dommages matériels. Il empêche la surchauffe de la batterie intégrée dans l'appareil et éteint automatiquement la batterie externe Powerbank avec compresseur 1 si la température de la batterie est trop élevée. Si cela se produit, laissez refroidir l'appareil avant de le remettre en service.
• Activation de l'éclairage
Mode éclairage
Pour allumer la 📊appuyez sur l'interrupteur de l'éclairage LED 3.
■ Appuyez de nouveau 3 fois sur l'interrupteur de l'éclairage pour éteindre à nouveau la LED 5.
Mode de clignotement
Pour allumer la 5 Den mode clignotant ou SOS, appuyez sur l'interrupteur de l'éclairage LED 3. La LED 5 s'allume d'abord en continu.
■ Appuyez à nouveau brièvement sur l'interrupteur de l'éclairage LED 3, la LED 5 se met à clignoter.
■ Appuyez à nouveau brièvement sur l'interrupteur de l'éclairage LED 3, la LED 5 passe en mode SOS. Elle clignote ensuite 3 fois brièvement, 3 fois longuement et 3 fois brièvement.
■ Appuyez à nouveau brièvement sur l'interrupteur de l'éclairage LED 3, la LED 5 s'éteint.
ATTENTION ! Ne regardez pas directement la LED ^5 en raison du risque de lésions oculaires.
REMARQUE : l'activation de l'éclairage n'est pas possible pendant que la batterie externe Powerbank avec compresseur 1 se recharge.
- Utilisation de la fonction d'assistance au démarrage
Lorsque vous utilisez l'assistance au démarrage, veillez à ce qu'au moins 3 barres ^14 soient affichées en continu.
| 1. Le câble d'assistance au démarrage 18 de la batterie externe Powerbank avec compresseur 1 à la sortie de l'assistance au démarrage de la voiture 9 de la batterie externe Powerbank avec compresseur 1. | La LED d'erreur rouge 20 sur le câble d'assistance au démarrage 18 est allumée en permanence. | La tension détectée dans la batterie externe Powerbank avec compresseur 1 n'est pas suffisante pour démarrer la voiture. | Rechargez la batterie externe Powerbank avec compresseur 1. |
| La LED de démarrage verte 19 et la LED d'erreur rouge 20 clignotent en alternance. | Batterie externe Powerbank avec compresseur 1 prête. | Continuer à l'étape 2. | |
| 2. Brancher d'abord la borne de batterie rouge (A) au pôle plus de la batterie du véhicule, puis la borne de batterie noire (B) au pôle moins (voir Fig. 1). | La LED d'erreur rouge 20 est allumée en continu, un court signal d'alarme retentit. | La température est trop élevée, probablement après plusieurs tentatives de démarrage. | Débranchez d'abord la borne noire (B), puis la borne rouge (A) des pôles de la batterie. Recommencez à l'étape 1. |
| La LED d'erreur rouge 20 est allumée en continu, un signal d'alarme continu retentit. | Bornes de batterie (A) et (B) inversées.Un court-circuit a été provoqué ou la batterie fuit. | ||
| La LED d'erreur rouge 20 est allumée en continu, un signal d'alarme continu retentit, suivi par deux signaux d'alarme brefs. | |||
| La LED de démarrage verte 19 et la LED d'erreur rouge 20 clignotent en alternance. Après 1 à 2 secondes, seule la LED de démarrage verte 19 reste allumée. | Le branchement est correct. Continuer à l'étape 3. | ||
| 3. Démarrer le véhicule. |
ATTENTION : dès que le véhicule est démarré, débrancher dans les 30 secondes le câble d'assistance au démarrage 18 de la batterie externe Powerbank avec compresseur 1. Débrancher d'abord la borne noire (B), puis la borne rouge (A) des pôles de la batterie. Dans le cas contraire, des situations dangereuses pourraient se produire !
■ Laisser tourner le moteur du véhicule.
- FAQ
Q : Question
R : Réponse
Q : Combien de temps faut-il pour recharger complètement un téléphone portable au moyen de l'appareil ?
R : Avec une capacité de batterie de 3 500 mAh : environ 3–4 heures en cas de raccordement à la sortie USB 5 V /1 A 12. environ 2–3 heures en cas de raccordement à la sortie USB 5 V /2 A 13. Notez qu'un appareil allumé épuise la batterie pendant son chargement, ce qui peut prolonger le temps de charge.
Q : Combien de temps la batterie externe Powerbank avec compresseur 1 conserve-t-elle sa charge ?
R : 3–6 mois. Il est cependant recommandé de charger la batterie une fois par mois.
Q : Comment éteindre la batterie externe Powerbank avec compresseur 1 ?
R : Après l'allumage de la batterie externe Powerbank avec compresseu ^1 sur l'interrupteur d'alimentation de la batterie externe Powerbank ^7 , la batterie externe Powerbank avec compresseur s'éteint à nouveau automatiquement après environ 20 secondes si le compresseur n'est pas démarré ou si aucun consommateur n'est connecté. Il n'est pas prévu d'éteindre l'appareil manuellement.
• Dépannage
● = Problème
= Cause
○ = Résolution
La batterie externe Powerbank avec compresseur ^1 n'est pas complètement rechargée bien que les 4 barres indiquant le niveau de charge ^14 soient allumés en continu.
- La charge est à 60 % après une non-utilisation ou un stockage de longue durée.
○ Rechargez la batterie externe Powerbank avec compresseur ^1 comme décrit dans la section « Charger la batterie externe Powerbank avec compresseur ».
Aucune réaction lors de l'actionnement de l'interrupteur d'alimentation de la batterie externe Powerbank 7. - La protection contre les sous-tensions de la batterie externe Powerbank avec compresseur ^1 est activée.
○ Charger de nouveau la batterie externe Powerbank avec compresseur ^1 .
Une barre indiquant le niveau de charge de la batterie ^14 clignote, mais la batterie externe Powerbank avec compresseur ^1 ne peut pas être utilisée. - La protection contre les sous-tensions de la batterie externe Powerbank avec compresseur ^1 est activée.
○ Charger de nouveau la batterie externe Powerbank avec compresseur ^1 .
- Nettoyage
ATTENTION : l'appareil ne doit ni être aspergé d'eau, ni être plongé dans l'eau. Risque de blessure par choc électrique si de l'humidité pénètre à l'intérieur de l'appareil.
N'utilisez aucun détergent ou solvant. Ils pourraient causer des dommages irrémédiables sur l'appareil.
- Gardez le boîtier et les accessoires de l'appareil propres.
Pour le nettoyage de l'appareil et des accessoires, utilisez un chiffon humide ou une brosse douce.
- Stockage
Rangez toujours l'appareil dans un endroit sec et hors de portée des enfants.
■ Veillez à ce que le flexible pneumatique soit pas plié pour éviter un endommagement.
- Rangez les adaptateurs de valve 22 et 23 dans le compartiment de rangement pour l'adaptateur de valve 15.
- Indications relatives à l'environnement et à la mise au rebut
NE JETEZ PAS LES OUTILS ÉLECTRONIQUES AVEC LES ORDURES MÉNAGÈRES ! RÉCUPÉRER LES MATIÈRES PREMIÈRES PLUTÔT QUE D'ÉLIMINER LES DÉCHETS !
Conformément à la directive européenne 2012/19/EU, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. L'icône représentant une poubelle barrée indique que cet appareil ne doit en aucun cas être jeté avec les ordures ménagères. Vous devez déposer cet appareil dans un point de collecte, un centre de recyclage ou une déchetterie.
Nous éliminons gratuitement les appareils défectueux renvoyés. En outre, les distributeurs d'appareils électroniques et électriques ainsi que les distributeurs d'aliments sont tenus de récupérer les produits. Lidl vous permet de déposer les produits dans ses filiales et ses magasins. Le dépôt et le recyclage ne vous coûteront rien. Lors de l'achat d'un appareil neuf, vous avez le droit de déposer gratuitement un appareil usagé. Vous avez, en outre, la possibilité de déposer gratuitement jusqu'à trois appareils usagés – dont aucun côté ne doit dépasser 25 cm, indépendamment de l'achat d'un appareil neuf.
Avant tout dépôt, veuillez supprimer toutes les données personnelles.
Avant le dépôt, sortez les batteries ou les accumulateurs qui ne sont pas intégrés à l'appareil usagé ainsi que les ampoules que vous pouvez retirer sans les endommager et déposez-les dans un centre de collecte adapté.
Remarques sur le retrait sécurisé des batteries ou des accumulateurs :
AVERTISSEMENT
Seul un personnel spécialisé est habilité à démonter l'accumulateur ! RISQUES DE BLESSURES PHYSIQUES PAR CHOC ÉLECTRIQUE !
Assurez-vous que la batterie est entièrement vide.
Vous pouvez retirer la batterie après avoir séparé les deux parties du boîtier. Elles sont maintenues ensemble par des vis courantes.
Sortez délicatement la batterie ou l'accumulateur.
Vous pouvez alors éliminer la batterie ou l'accumulateur et l'appareil comme il se doit.
Les batteries contenant des produits nocifs sont caractérisées par les symboles ci-contre interdissant de les jeter avec les ordures ménagères. Les désignations du métal lourd en question sont : Cd = cadmium, Hg = mercure, Pb = plomb.
Déposez les batteries usagées dans un point de collecte de votre ville ou de votre municipalité ou rapportez-les chez votre commerçant. Vous vous conformez ainsi aux obligations légales et contribuez de manière essentielle à la protection de l'environnement.
Respectez le marquage sur les différents emballages et triez-les si nécessaire. Les emballages sont identifiés par des abréviations (a) et des chiffres (b) ayant la signification suivante : 1–7 : plastiques, 20–22 : papier et carton, 80–98 : composites.
z Déclaration de conformité UE
Nous, la société
C. M. C. GmbH Holding
Responsable des documents :
Joachim Bettinger
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
ALLEMAGNE
déclarons sous notre responsabilité exclusive que le produit
Batterie externe Powerbank avec compresseur
IAN: 467095_2404
Réf : 2786
Année de fabrication : 2025/09
Modèle : UPK 10 H5
satisfait aux exigences de protection essentielles indiquées dans les directives européennes
Compatibilité électromagnétique :
(2014/30/EU)
Directive relative aux machines :
(2006/42/EU)
Directive RoHS :
(2011/65/EU)+(2015/863/EU)
Directive sur les matériels destinés à être utilisés à l'extérieur :
(2000/14/EG)
Annexe Il puissance du moteur : 90 W
Niveau de pression acoustique garanti L_WA : 95 dB(A)
Niveau de pression acoustique mesuré L_WA : 91,6 dB(A)
et leurs modifications.
L'objet de la déclaration décrit ci-dessus satisfait aux prescriptions de la directive 2011/65/EU du Parlement et du Conseil Européen datées du 8 juin 2011 et relatives à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Pour l'évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références :
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021
EN 62233:2008
St. Ingbert, le 01/05/2024
C.M.C. GmbH Holding
- Assurance qualité -
- Remarques sur la garantie et le service après-vente
Garantie de la C. M. C. GmbH Holding
Chère cliente, cher client, cet appareil bénéficie d'une période de garantie de 3 ans à compter de la date d'achat. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
- Conditions de garantie
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
- Période de garantie et revendications légales pour vices
La durée de la garantie n'est pas rallongée par la prestation de garantie. Ceci s'applique aussi aux pièces remplacées et réparées. Les dommages et les vices que se trouvent déjà éventuellement à l'achat doivent être signalés immédiatement après le déballage. Les réparations dues après la fin de la période de garantie sont payantes.
- Étendue de la garantie
L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme p. ex. des interrupteurs et des éléments fabriqués en verre.
La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indications fournies dans le manuel d'utilisation doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Les utilisations ou manipulations déconseillées dans le mode d'emploi ou sujettes à un avertissement dans ce même manuel doivent impérativement être évitées.
Le produit est exclusivement destiné à un usage privé et non commercial. Les manipulations incorrectes et inappropriées, l'usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé annulent la garantie.
- Faire valoir sa garantie
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN) au titre de preuves d'achat pour toute demande. Le numéro de référence de l'article est indiqué sur la plaque signalétique, sur une gravure, sur la couverture de votre manuel (en bas à gauche) ou sur un autocollant placé sur la face arrière ou inférieure de l'appareil.
En cas de dysfonctionnement de l'appareil ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Tout produit considéré comme défectueux peut alors être envoyé sans frais de port supplémentaires au service après-vente indiqué, accompagné de la preuve d'achat et d'une description écrite du défaut mentionnant également sa date d'apparition.
REMARQUE :
Le site www.lidl-service.com vous permet de télécharger le présent mode d'emploi, ainsi que d'autres manuels, des vidéos sur les produits et des logiciels. Ce code QR vous permet d'accéder directement à la page du service après-vente de Lidl (www.lidl-service.com). Saisissez la référence de l'article (IAN) 467095 pour ouvrir le mode d'emploi correspondant.
Comment nous contacter :
FR, BE, CH
Nom : Ecos Office Forbach
Site web : www.cmc-creative.de
E-mail : service.fr@cmc-creative.de
Téléphone : 0033 (0) 3 87 84 72 34
Siège : Allemagne
IAN 467095\_2404
Veuillez noter que les coordonnées fournies ci-après ne sont pas les coordonnées du service après-vente.
Contactez d'abord le service après-vente mentionné ci-dessus.
Adresse :
C. M. C. GmbH Holding
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
Allemagne
Dernière mise à jour · Stand van de informatie ·
Cet appareil et ses accessoires se recyclent
À DÉPOSER
EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
FR
MODE D'EMPLOI À DÉPOSER DANS LE BAC DE TRI
