MANUALE UTENTE UPK 10 H5 ULTIMATE SPEED

Istruzioni di montaggio, utilizzo e sicurezza

Traduzione delle istruzioni d'uso originali

IAN 467095_2404

GB IE NI CY MT

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

IT/MT/CH Istruzioni di montaggio, utilizzo e sicurezza Pagina 177

Tabella dei simboli utilizzati ......Pagina 177

Introduzione ......Pagina 178

Uso corretto....Pagina 178

Oggetto della fornitura....Pagina 179

Dotazione....Pagina 179

Specifiche tecniche ......Pagina 180

Indicazioni di sicurezza ......Pagina 182

Indicazioni di sicurezza specifiche....Pagina 185

Messa in funzione....Pagina 186

Controllo della capacità della Powerbank con compressore ......Pagina 186

Ricarica della Powerbank con compressore....Pagina 186

Ricarica di cellulari e tablet....Pagina 187

Messa in funzione del compressore integrato....Pagina 187

Attivazione delle luci....Pagina 189

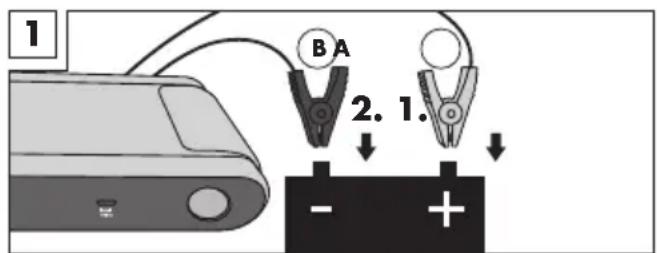

Utilizzo della funzione di ausilio per avviamento....Pagina 189

FAQ......Pagina 190

Eliminazione dei guasti ......Pagina 191

Pulizia ......Pagina 191

Conservazione....Pagina 191

Indicazioni per l'ambiente e lo smaltimento ......Pagina 191

Dichiarazione di conformità UE ......Pagina 192

Indicazioni relative alla garanzia e al servizio di assistenza....Pagina 193

Condizioni di garanzia....Pagina 194

Periodo di garanzia e diritti legali di rivendicazione di vizi ......Pagina 194

Garanzia....Pagina 194

Gestione dei casi di garanzia....Pagina 194

Assistenza tecnica ......Pagina 195

Tabella dei simboli utilizzati
	Leggere il manuale d'uso!		Utilizzare le protezioni per l'udito!
	L'apparecchio è adatto solo per l'uso in ambiente interno.		Avvertimento, rischio di scossa elettrica! Pericolo di morte!
	Rispettare le indicazioni di pericolo e sicurezza!		Attenzione! Pericolo di esplosione!
	La lampada LED non è idonea all'illuminazione di ambienti domestici.		Recupero delle materie prime anziché smaltimento dei rifiuti!
	La lampada LED è idonea all'uso in presenza di temperature estreme fino a -21 °C.		Smaltire l'imballaggio e l'apparecchio in modo ecologico!
	Classe di isolamento III		Materiale da imballaggio cartone ondulato
	Nota bene!		Livello di potenza sonora garantito 95 decibel
	Avvertimento: l'impianto compressore può mettersi in moto senza avvertimento.		Rispettare l'obbligo di legge di destinare gli apparecchi così identificati alla raccolta differenziata invece che ai rifiuti urbani misti. Lo smaltimento tra i rifiuti domestici è vietato.
	Interruttore ON/OFF Tenere al riparo	ioggia!
	Realizzato con materiale riciclato		Attenzione! Superficie calda!
	Tensione continua in Volt Tasto di acca	per luce LED
	Tasto ON-/OFF per il compressore		Tasto menu «M»

POWERBANK CON COMPRESSORE UPK 10 H5

- Introduzione

Congratulazioni per l'acquisto! Avete scelto un apparecchio di qualità della nostra azienda. Prima della prima messa in funzione, vi preghiamo di acquisire dimestichezza con il prodotto e di leggere con attenzione il manuale d'uso e le indicazioni di sicurezza riportati di seguito.

TENERE FUORI DALLA PORTATA DEI BAMBINI!

unzione di ausilio per avviamento è idonea unicamente ai motori a benzina fino a max 3,5 l di cilindrata e ai motori diesel fino a max. 2,2 l di cilindrata.

Uso corretto

La presente Powerbank con compressore è stata progettata allo scopo di fornire ulteriore supporto alle batterie da 12 V di veicoli in caso di problemi di avviamento dei motori diesel e benzina provocati da batterie di

avviamento quasi esaurite, totalmente esaurite o difettose. Tuttavia la Powerbank con compressore non può sostituire la batteria del veicolo. In caso di necessità, essa consente semplicemente all'utente di avviare il veicolo senza l'ulteriore aiuto di terzi qualora non siano necessari più di 400 A per l'avviamento (max. corrente di picco). Inoltre la Powerbank con compressore dispone di due uscite USB, attraverso le quali al bisogno è possibile ricaricare telefono cellulare, navigatore o altri apparecchi dotati di porta USB. Il compressore integrato è destinato alla generazione della pressione in pneumatici (ad es. di automobile e bicicletta), palloni e altri articoli gonfiabili di piccolo volume. Il compressore non è destinato a gonfiare articoli di grande volume, poiché in assenza di contropressione potrebbe surriscaldarsi rapidamente. Questa Powerbank con compressore non è progettata per il funzionamento continuo volto a generare pressioni sul pezzo per più di 7 minuti. La massima pressione impostabile è di 3,5 bar. Questo prodotto è destinato all'uso normale.

NOTA BENE: il manometro non è tarato.

Qualsiasi uso diverso da quelli descritti può provocare danni all'apparecchio e rappresentare un serio pericolo per l'utente. Il fabbricante non si assume alcuna responsabilità per danni causati da un uso non conforme o errato. La presente Powerbank con compressore non è idonea ad un uso commerciale. Un uso commerciale comporta l'annullamento della garanzia.

L'apparecchio è stato sviluppato per l'uso da parte di privati e non è idoneo a un uso commerciale o industriale. Messa in funzione solo da parte di persone appositamente formate.

Conservare con cura il presente manuale d'uso e fornire tutta la documentazione in caso di cessione del prodotto a terze parti.

La lampada LED non è idonea all'illuminazione di ambienti domestici.

La lampada LED è idonea all'uso in presenza di temperature estreme fino a -21 °C.

- Oggetto della fornitura

1 Powerbank con compressore

1 manuale d'uso

Accessori:

1 Cavo di riavvio

1 Cavo USB

3 Adattatori per valvole

1 tubo per aria compressa

Dotazione

Subito dopo aver estratto la Powerbank con compressore dalla confezione verificare sempre che la dotazione sia completa e in perfette condizioni. Non utilizzare l'apparecchio qualora risulti danneggiato.

1	Powerbank con compressore
2	Tasto ON-/OFF per il compressore
3	Tasto di accensione per luce LED
4	Tasto «+»
5	Luce LED
6	Manometro digitale con indicatore della pressione atmosferica (non tarato) e indicatore della batteria.
7	Interruttore ON per Powerbank
8	Tasto menu «M»
9	Uscita ausilio per avviamento auto
10	Tasto «-»
11	Connettore di ricarica da 5 V 2 =A (USB-C)
12	Uscita USB 5 V 1 =A (USB-A)
13	Uscita USB 5 V 2 =A (USB-C)
14	Barre del livello di carica della batteria
15	Vano per gli adattatori per valvole
16	Connettore tubo flessibile
17	Tubo per aria compressa
18	Cavo di riavvio
19	LED verde di avvio
20	LED rosso di errore
21	Adattatore valvola per palloni
22	Adattatore valvola per articoli gonfiabili
23	Adattatore valvola per articoli gonfiabili
24	Cavo USB

NOTA BENE: i termini «prodotto» o «apparecchio» utilizzati nel prosieguo del testo si riferiscono alla Powerbank con compressore descritta nel presente manuale d'uso.

- Specifiche tecniche

Attraverso il collegamento in serie delle quattro celle singole, che compongono l'accumulatore, con una tensione complessiva di 4 x 3,2 V ≈ 12 V si genera una capacità di 3500 mAh. La potenza risultante corrisponde alla medesima potenza di un accumulatore con una capacità complessiva di 14.000 mAh a 3,2 V.

Modello: UPK 10 H5
Tipo di batteria: Batteria litio-ferro-fosfato (F8043126)
Batteria, sistema chimico: Litio-ferro-fosfato (LiFePO4)
Capacità della batteria: 14000 mAh, 3,2 V , 44,8 Wh	---
Cicli di carica: 2000
Tempo di carica: fino a 8 h (con 2 A)
Corrente di picco: 400 A
Corrente di avviamento: 200 A
Temperatura di esercizio Powerbank: 0°C - 45 °C
Temperatura di esercizio LED: -21 °C - 45 °C
Temperatura alla quale è consentito ricaricare la Powerbank:	0 °C - 35 °C
Tensione: 12 V	---
Tensione in ingresso (connettore di ricarica USB-C):	5 V 2-A
Tensione in uscita (uscita USB):	5 V /1-A USB-A | 5 V /2 A-USB-C
Capacità:	8400 mAh/5 V
Corrente assorbita unità compressore:	max. 10 A
Pressione massima impostabile:	3,5 bar
Funzionamento continuo:	max. 7 min*
Quantità di aria trasportata:	22 l/min
Potenza motore:	90 W
Livello di potenza sonora garantito ( L_WA ):	95 dB(A)
Livello di potenza sonora misurato ( L_WA ):	91,6 dB(A)
Incertezza di misura ( K_WA ):	2,55 dB(A)
Livello di pressione acustica ( L_PA ):	84,2 dB(A)
Incertezza di misura ( K_PA ):	3 dB(A)

NOTA BENE: i valori di emissione acustica sono stati determinati in base alla norma EN ISO 3744:1995.

* Funzionamento continuo: far funzionare ininterrottamente il compressore integrato per non più di 7 minuti. Successivamente fare una pausa di 15 minuti.

Ai fini del suo perfezionamento, il prodotto può essere modificato senza preavviso sia sul piano tecnico che nell'aspetto. Perciò non ci assumiamo alcuna responsabilità in merito alla correttezza di tutte le dimensioni, indicazioni e tutti i dati contenuti nel presente manuale d'uso. Qualsiasi pretesa avanzata sulla base del presente manuale d'uso risulta quindi priva di fondamento.

- Indicazioni di sicurezza

LEGGERE IL MANUALE D'USO IN TUTTE LE SUE PARTI CON ATTENZIONE PRIMA DELL'USO. È PARTE INTEGRANTE DELL'APPARECCHIO E DEVE TROVARSI SEMPRE A PORTATA DI MANO!

Questa sezione illustra le norme di sicurezza fondamentali che devono essere rispettate quando si lavora con l'apparecchio.

Sicurezza delle persone:

È consentito l'impiego del presente apparecchio ai ragazzi a partire da 8 anni d'età e anche alle persone con capacità fisiche, sensoriali o mentali ridotte o carenze a livello d'esperienza e conoscenza, se i soggetti interessati sono sottoposti a supervisione o hanno ricevuto adeguate istruzioni in merito all'impiego in sicurezza dell'apparecchio e hanno compreso i pericoli derivanti dal suo impiego. Ai bambini non è consentito giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite dai bambini senza supervisione.
È necessario sorvegliare i bambini, affinché non giochino con l'apparecchio.
- Tenere l'apparecchio lontano da persone (in particolare bambini) e da animali domestici.
Nella zona di lavoro l'utente è responsabile per danni a terzi provocati dall'uso dell'apparecchio.
Durante il funzionamento non rivolgere per alcun motivo l'apparecchio verso la propria persona o altre persone, in particolare non in direzione di occhi e orecchie. Sussiste pericolo di lesioni!
Non lasciare l'apparecchio in moto incustodito e osservare le indicazioni relative al gonfiaggio dell'articolo gonfiabile. L'articolo gonfiabile potrebbe scoppiare, provocando gravi lesioni. Disattivare il compressore prima di aver raggiunto la pressione massima consentita.
■ Conservare l'apparecchio in luogo asciutto e fuori dalla portata dei bambini.

Al fine di evitare danni all'apparecchio ed eventuali danni conseguenti alle persone procedere come di seguito descritto:

Lavoro con l'apparecchio:

Non utilizzare l'apparecchio durante la marcia.

■ Prima della messa in funzione controllare che l'apparecchio non presenti danni ed utilizzarlo solo se è in perfette condizioni.
Non esporre l'apparecchio a pioggia o umidità. Fare in modo che non entri in contatto con acqua, né che vi venga immerso. Sussiste il pericolo di scossa elettrica!
Tenere libere tutte le aperture dell'apparecchio durante il suo funzionamento. Non chiudere le aperture con le mani o le dita né coprire l'apparecchio. Sussiste il pericolo di surriscaldamento!
In presenza di alte temperature esterne non lasciare l'apparecchio in auto, perché potrebbe esserne irrimediabilmente danneggiato.
L'apparecchio si riscalda durante l'uso. Sussiste il pericolo di ustioni se si toccano le superfici calde.
- Fare in modo che sabbia, polvere e altri piccoli corpi estranei non penetrino nell'apertura di entrata o uscita dell'aria.
Non utilizzare l'apparecchio nelle vicinanze di liquidi o gas infiammabili. Non aspirare vapori bollenti. In caso di mancata osservanza sussiste pericolo di incendio o esplosione!
- Spegnere l'apparecchio ed estrarre la spina di rete dalla presa:

• quando l'apparecchio non viene usato;
• quando l'apparecchio viene lasciato incustodito;
• quando si effettuano lavori di pulizia;
• quando il cavo di collegamento è danneggiato;

- dopo l'ingresso di corpi estranei o in caso di rumori anomali.

• Usare solo accessori forniti e consigliati dal fabbricante.
  Non disassemblare o apportare modifiche alla Powerbank con compressore. La riparazione dell'apparecchio deve essere effettuata solo da un tecnico della manutenzione.

Non utilizzare l'apparecchio in zone con pericolo di esplosione, ad es. nei pressi di liquidi, gas o polveri infiammabili.

■ Non esporre l'apparecchio al calore.

Non conservare l'apparecchio in luoghi in cui la temperatura può superare i 45 °C.

■ Caricare l'apparecchio solo a temperatura ambiente compresa fra 0 °C e 35 °C.

Utilizzare solo il cavo USBfornito con l'apparecchio.

ATTENZIONE: Al fine di evitare infortuni e lesioni da scossa elettrica procedere come di seguito descritto:

Sicurezza elettrica:

Non utilizzare l'apparecchio se non si riesce ad accendere o spegnere l'interruttore. Far sostituire gli interruttori danneggiati.
Non trasportare l'apparecchio tenendolo per il cavo. Non usare il cavo per staccare la spina dalla presa di corrente. Proteggere il cavo da calore, olio e spigoli taglienti.
In caso di danno al cavo staccare immediatamente la spina dalla presa di corrente.
Non cortocircuitare i due morsetti. Questa operazione può causare situazioni pericolose.

Accumulatori:

ATTENZIONE! PERICOLO DI ESPLOSIONE!

Non cortocircuitare la Powerbank con compressore/o non aprirla. Ne possono derivare surriscaldamento, pericolo di incendio o esplosione.
Non esporre la Powerbank con compressore calore eccessivo. La batteria può esplodere.
Controllare con regolarità la tenuta della Powerbank con compressore 1. Il contatto con batterie con perdite o danneggiate può provocare lesioni cutanee. Per questo è indispensabile indossare idonei guanti protettivi! Pulire con cautela il liquido usando un panno ed evitare il contatto con la pelle e gli occhi. In caso di contatto con la pelle o gli occhi sciacquare immediatamente con acqua pulita e rivolgersi a un medico.

- Indicazioni di sicurezza specifiche

Si consiglia di ricaricare la Powerbank con compressore cadenza mensile.

- Un lieve aumento di temperatura in fase di ricarica non rappresenta un funzionamento anomalo, ma è perfettamente normale. Tuttavia si consiglia di lasciar riposare per 15 minuti la Powerbank con compressore ① prima di riutilizzarla.

- Tenere la Powerbank con compressorel riparo da umidità, alte temperature e fiamme.

Conservare la Powerbank con compressoren luogo asciutto e proteggerla da umidità e corrosione.

Se si constata una perdita o l'emissione di uno strano odore dalla Powerbank con compressore 1 oppure se questa si deforma, interromperne immediatamente l'uso e contattare il fabbricante.

Durante l'uso evitare cadute della Powerbank con compressore 1.

La Powerbank con compressore idonea agli pneumatici per auto, ma non è idonea ai grandi pneumatici come quelli per trattore o camion.

NOTA BENE: il manometro digitale con indicatore della pressione atmosferica e indicatore della batteria 6 della Powerbank con compressore 1 non è tarato. Dopo il gonfiaggio di articoli gonfiabili in cui una pressione errata possa essere pericolosa (ad es. pneumatici d'auto dopo un guasto dell'auto), cercare un centro specializzato con apparecchio tarato, dove controllare la pressione dell'articolo gonfiabile.

Durante il gonfiaggio possono verificarsi temperature elevate sull'uscita dell'aria. Sussiste il pericolo di ustioni.

- Quando si utilizza il cavo di riavvoprestare attenzione al saldo inserimento della spina nell'uscita dell'ausilio per avviamento auto 8.

- Quando si utilizza l'ausilio per avviamento controllare che almeno 3 barre del livello di carica della batteria 14 siano accese.

Se durante l'avviamento lampeggia solo una barra per il livello di carica della batteria 14, ricaricare la Powerbank con compressore 1.
Se il veicolo non parte dopo il 3° – 5° tentativo di avviamento, interrompere l'avviamento e verificare eventuali altre cause, che impediscano l'avviamento del veicolo.

- Messa in funzione

NOTABENE: dopo l'attivazione della Powerbank con compressore 1 con il suo interruttore ON 7 l'apparecchio si spegnerà di nuovo automaticamente trascorsi circa 20 secondi, se il compressore non verrà avviato o se non verrà collegata alcuna utenza.

- Controllo della capacità della Powerbank con compressore

Attivare la Powerbank con compressore con il suo interruttore ON 7.

In fase di ricarica lampeggiano le barre del livello di carica della batteria 14.
Il numero delle barre del livello di carica della batteria costantemente illuminate indica la potenza dell'accumulatore della Powerbank con compressore 1.
- Quando l'apparecchio è completamente carico, tutte le quattro barre del livello di carica della batteria 14 restano costantemente illuminate.

Barre del livello di carica della batteria Potenza dell'accumulatore
1 lampeggia 0%
1 accesa costantemente 25%
2 accese costantemente 50%
3 accese costantemente 75%
4 accese costantemente 100%

- Ricarica della Powerbank con compressore

Collegare il cavo U83Bal connettore di ricarica da 5 V -72 A (USB-C) 11 e a un'idonea presa USB-A oppure a un idoneo adattatore di alimentazione USB (tensione di uscita operativa U _out,max 5 V).

NOTA BENE: l'adattatore di alimentazione USB non viene fornito in dotazione.

NOTA BENE: per proteggere l'apparecchio da danni, nella Powerbank con compressore 1 è integrato un circuito di protezione da sottotensioni, che impedisce la scarica completa della Powerbank con compressore 1 disattivando automaticamente l'apparecchio quando l'accumulatore è completamente scarico. In questo caso lampeggia solo una delle quattro barre del livello di carica della batteria 14. Tuttavia non viene più erogata altra energia e la funzione del compressore viene disattivata. Si prega di ricaricare la Powerbank con compressore 1.

NOTA BENE: Per motivi di sicurezza non è possibile ricaricare l'apparecchio se una batteria è guasta o profondamente scarica. In quel caso sul manometro digitale con indicatore della batteria 6 si visualizza «Err», ed è necessario contattare il nostro centro di assistenza tecnica.

- Ricarica di cellulari e tablet

Premere una volta l'interruttore ON della Powerbank

Collegare un cavo di carica USB idoneo all'uscita USB (5 V === /1 A) 12 oppure collegare all'uscita USB (5 V ≠2-A) 13 e poi fare il collegamento al proprio cellulare o tablet.

Il processo di carica si avvia automaticamente.

NOTA BENE: non è possibile caricare apparecchi USB (per es. cellulari, tablet), mentre viene ricaricata la stessa Powerbank con compressore 1.

- Messa in funzione del compressore integrato

Avvitare il tubo per aria compresso cal connettore del tubo flessibile 16 della Powerbank con compressore 1 (vedere Fig. C).

Collocare l'apparecchio su un fondo piano, non infiammabile. Non mettere in funzione l'apparecchio in un ambiente polveroso. Infatti sussiste il pericolo di incendio, con conseguente danneggia- mento dell'apparecchio.

NOTA BENE: a seconda dell'articolo gonfiabile, si potrà utilizzare il tubo per aria compressa 17 direttamente o unitamente agli adattatori valvole forniti in dotazione 21, 22 e 23.

Collegamento del tubo per aria compressa senza adattatore valvola

Avvitare l'estremità libera del tubo per aria compreso direttamente sulla valvola di collegamento dell'articolo gonfiabile.

Collegamento del tubo per aria compressa con adattatore valvola

Gli adattatori valvole 22 e 23 si trovano nel vano per gli adattatori valvole 15 (vedere Fig. B).

Avvitare innanzi tutto l'adattatore valvola richiesto 210,22 o 23 sull'estremità libera del tubo per aria compressa 17.

Inserire quindi l'adattatore valvola 22 o 23 nella valvola di collegamento dell'articolo gonfiabile (eventualmente rimuovere prima il tappo della valvola dell'articolo gonfiabile).

Rimozione del tubo per aria compressa

Collegamento senza adattatori valvile 22 o 23: svitare il tubo per aria compressa 17 dalla valvola dell'articolo gonfiabile.

Collegamento con adattatore valvola 22 o 23: estrarre innanzi tutto l'adattatore valvola dalla valvola di collegamento dell'articolo gonfiabile. Svitare quindi l'adattatore valvola 21, 22 o 23 dal tubo per aria compressa 17 (evt. riapplicare il tappo della valvola dell'articolo gonfiabile).

NOTA BENE: allentando il tubo per aria compressa 17 dalla valvola dell'articolo gonfiabile può uscire dell'aria. Fare in modo di rimuovere rapidamente il tubo per aria compressa 17.

Funzione «Pressure-Preselect» (preselezione pressione)

■ Attivare la Powerbank con compresso con il suo interruttore ON 7.

Collegare il tubo per aria compresso della Powerbank con compressore 1 all'articolo gonfiabile che si intende gonfiare. Procedere come descritto nel paragrafo precedente.

Tramite il tasto menu «A» selezionare l'unità di pressione desiderata. È possibile scegliere tra le unità bar («BAR»), kilopascal («KPA»), chilogrammo per centimetro quadrato («KG/CM²») e libbra per pollice quadrato («PSI») (vedere Fig. E).

■ Preselezionare la pressione desiderata mediante i tasti «» «—» 10. Per accelerare la selezione si può tenere premuto a lungo il rispettivo tasto. È possibile impostare valori di pressione fra 0,3 bar e 3,5 bar a passi di 0,05 bar (vedere Fig. E).

NOTA BENE: durante la preselezione della pressione il manometro digitale con indicatore della pressione atmosferica e indicatore della batteria 6 lampeggia. Se per 10 secondi circa non viene premuto alcun tasto, il display visualizza il valore effettivo della pressione. La pressione impostata resta in memoria.

■ Accendere il compressore integrato premendo una volta il tasto on/off per il compressore 2.
Il compressore si avvia e gonfia l'articolo gonfiabile.
È possibile spegnere il compressore in qualsiasi momento, premendo di nuovo una volta il tasto ON/OFF per il compressore 2.
Diversamente il compressore si disattiverà automaticamente, non appena l'articolo gonfiabile avrà raggiunto la pressione pre-impostata.
Staccare l'articolo gonfiabile dal tubo per aria compresso come descritto nel paragrafo precedente.
Al termine del lavoro svitare di nuovo il tubo per aria compressa 17 dal connettore del tubo flessibile 16 della Powerbank con compressore 1.

ATTENZIONE: il connettore del tubo flessibile 16 della Powerbank con compressore 1 si riscalda parecchio durante il funzionamento. Fare assolutamente attenzione a non toccare il connettore del tubo flessibile 16 durante il funzionamento, per non procurarsi ustioni. Al termine del lavoro attendere almeno 10 minuti, prima di svitare il tubo per aria compressa 17 di nuovo dal connettore del tubo flessibile 16 della Powerbank con compressore 1.

NOTA BENE: dopo l'attivazione della powerbank con compressore 1 con il suo l'interruttore ON 7 l'apparecchio si spegnerà di nuovo automaticamente trascorsi circa 20 secondi, se il compressore non verrà avviato o se non verrà collegata alcuna utenza.

NOTA BENE: il manometro digitale con indicatore della pressione atmosferica e indicatore della batteria 6 della Powerbank con compressore 1 non è tarato. Pertanto, dopo il gonfiaggio degli articoli gonfiabili per i quali la pressione errata può essere pericolosa (per es. pneumatici per auto), occorre cercare un centro specializzato con apparecchio tarato per controllare la pressione dell'articolo gonfiabile.

Indicazioni operative

L'apparecchio non è idoneo al funzionamento continuo. Esso è stato sviluppato per la generazione di pressione dell'aria, non di volumi d'aria. In caso di articoli di grandi dimensioni non utilizzare l'apparecchio senza interruzioni per più di 7 minuti, per evitare un surriscaldamento e danni all'apparecchio. Dopodiché lasciarlo raffreddare per almeno 15 minuti. Consigliamo di gonfiare inizialmente con aria un articolo di grandi dimensioni, per generare poi la pressione desiderata con l'apparecchio. Non utilizzare l'apparecchio senza interruzioni per più di 7 minuti. Dopodiché lasciarlo raffreddare per almeno 15 minuti.

Test della pressione dell'aria con la Powerbank con compressore

NOTA BENE: il manometro digitale con indicatore della pressione atmosferica e indicatore della batteria 6 della Powerbank con compressore 1 non è tarato.

Attivare la Powerbank con compressore con il suo interruttore ON 7.

Collegare l'articolo gonfiabile, del quale si intende provare la pressione, al tubo per aria compressa 17 della Powerbank con compressore 1. Procedere come indicato al paragrafo «Collegamento del tubo per aria compressa con adattatore valvola» o «Collegamento del tubo per aria compressa senza adattatore valvola».

Tramite il tasto menu «M» selezionare l'unità di pressione desiderata. È possibile scegliere tra le unità bar («BAR»), kilopascal («KPA»), chilogrammo per centimetro quadrato («KG/CM²») e libbra per pollice quadrato («PSI») (vedere Fig. E).

Il manometro digitale con indicatore della pressione atmosferica e indicatore della batteria 6 indica la pressione dell'articolo gonfiabile collegato nell'unità di misura preimpostata.

Staccare l'articolo gonfiabile dal tubo per aria compreso della Powerbank con compressore 1. Procedere come descritto nel paragrafo «Rimozione del tubo per aria compressa».

NOTA BENE: allentando il tubo per aria compressa 17 dalla valvola dell'articolo gonfiabile può uscire dell'aria. Fare in modo di rimuovere rapidamente il tubo per aria compressa 17.

Protezione da sovraccarico

In caso di sollecitazione eccessiva o di malfunzionamento, scatta la protezione dal sovraccarico dell'apparecchio.

Non impiegare mai un fusibile con una corrente di intervento più elevata. Sussiste il pericolo di incendio!

Attenzione: a protezione dai danni a persone e cose, nella Powerbank con compressore 1 è integrato un circuito di protezione da surriscaldamento per l'accumulatore con la funzione di evitare il surriscaldamento dell'accumulatore integrato nell'apparecchio e di disattivare automaticamente la Powerbank con compressore 1 se la temperatura dell'accumulatore è troppo alta. Se dovesse verificarsi tale eventualità, far raffreddare l'apparecchio prima di una nuova messa in funzione.

• Attivazione delle luci

Modalità luminosa

Per l'accensione della luce £ Doremere il relativo tasto di accensione 3.
- Azionare il tasto di accensione della luce 5 per altre 3 volte, per disattivare nuovamente la luce LED 5.

Modalità lampeggiante

Per attivare la luce In modalità lampeggiante o SOS premere il tasto di accensione della luce LED 3. La luce LED 5 si accende dapprima in maniera continua.
- Con una nuova breve pressione sul tasto di accensione per la luce LED 3 quest'ultima 5 passa alla modalità lampeggiante.
- Con una nuova breve pressione sul tasto di accensione per la luce LED 3 quest'ultima 5 passa alla modalità SOS. Lampeggia quindi 3 volte brevemente, 3 volte a lungo, 3 volte brevemente.
- Con una nuova breve pressione sul tasto di accensione per la luce LED 3 questa si disattiverà 5.

ATTENZIONE! Non guardare direttamente la luce LED 5, può danneggiare gli occhi.

NOTA BENE: non è possibile accendere le luci quando è in corso la ricarica della Powerbank con compressore 1.

- Utilizzo della funzione di ausilio per avviamento

Quando si utilizza l'ausilio per avviamento controllare che almeno 3 barre del livello di carica della batteria 14 siano accese costantemente.

1 B A 2. 1. - +

Passaggio LED Significato	/Guasto Risoluzione
1. Collegare il cavo di riavvio 18 della Powerbank con compressore 1 all'uscita dell'ausilio per avviamento auto 9 della Powerbank con compressore 1	Il LED rosso di errore 20 del cavo di riavvio 18 si illumina continuamente.	La tensione osservata nella Powerbank con compressore 1 non è sufficiente per l'avviamento dell'auto.	Ricaricare la Powerbank con compressore 1
	Il LED verde di avvio 19 e il LED rosso di errore 20 lampeggiano alternativamente.	Powerbank con compressore 1 pronta.	Proseguire con quanto riportato al punto 2...
2. Collegareprima il morsetto della batteria rosso (A) al polo positivo della batteria del veicolo, poi il morsetto della batteria nero (B) al polo negativo (vedere Fig. 1).	Il LED rosso di errore 20 lampeggia ininterrottamente e risuona un breve segnale di allarme.	La temperatura è troppo elevata, probabilmente a causa degli svariati tentativi di avviamento del veicolo.	Staccare prima il morsetto nero (B) poi quello rosso (A) dai poli della batteria. Ripartire dal passaggio 1.
	Il LED rosso di errore 20 lampeggia ininterrottamente e risuona un segnale di allarme continuo.	I morsetti (A) e (B) della batteria sono stati scambiati. Si è verificato un cortocircuito oppure la batteria presenta una perdita.
	Il LED rosso di errore 20 lampeggia ininterrottamente, risuona un segnale di allarme continuo seguito da due brevi suoni di allarme.
	Il LED verde di avvio 19 e il LED rosso di errore 20 lampeggiano alternativamente. Dopo 1-2 secondi lampeggia solo il LED verde di avvio 19.	Il collegamento è corretto. Proseguire con quanto riportato al punto 3...
3. Avviare il veicolo.

ATTENZIONE: non appena avviato il veicolo, rimuovere nell'arco di 30 secondi il cavo di riavvio 18 dalla Powerbank con compressore 1 e scollegare prima il morsetto nero (B) poi quello rosso (A) dai poli della batteria. Diversamente possono verificarsi situazioni pericolose.
■ Lasciare acceso il motore del veicolo.

- FAQ

D: Domanda

R: Risposta

D: Quanto tempo serve per ricaricare completamente un cellulare con l'apparecchio?

R: Con una capacità dell'accumulatore di 3500 mAh: ca. 3–4 ore collegandolo all'uscita USB da 5 V /1 A 12. ca. 2–3 ore collegandolo all'uscita USB da 5 V /2 A 13. Tenere presente che tuttavia un apparecchio attivato consuma contemporaneamente carica dell'accumulatore mentre è in ricarica, per cui il tempo di ricarica può prolungarsi.

D: Per quanto tempo si mantiene la carica dell'accumulatore della Powerbank con compressore 1?

R: 3–6 mesi. Si consiglia comunque di ricaricare l'accumulatore ogni mese.

D: Come si spegne la Powerbank con compressore 1?

R: Dopo l'attivazione della Powerbank con compressore 1 tramite il suo interruttore ON 7, la Powerbank con compressore si spegne di nuovo automaticamente dopo circa 20 secondi, se il compressore non viene avviato o se non viene collegata alcuna utenza. Non è previsto lo spegnimento manuale dell'apparecchio.

- Eliminazione dei guasti

● = Problema
= Causa
O = Soluzione

La Powerbank con compressore ^1 non è completamente carica, sebbene tutte e 4 le barre del livello di carica della batteria ^14 siano illuminate costantemente.

Se l'apparecchio non viene usato da tempo o è stato stoccato a lungo la carica è circa al 60%.
- Ricaricare la Powerbank con compressore ^1 come descritto nel paragrafo «Ricarica della Powerbank con compressore».

• Nessuna reazione quando si aziona l'interruttore ON della Powerbank ^7 .
• La protezione da sottocarico della Powerbank con compressore ^1 è attivata.
• Ricaricare un'altra volta la Powerbank con compressore ^1 .
  Si illumina una barra del livello di carica della batteria ^14 , ma la Powerbank con compressore 1 non è utilizzabile.
• La protezione da sottocarico della Powerbank con compressore ^1 è attivata.
• Ricaricare un'altra volta la Powerbank con compressore ^1 .

- Pulizia

ATTENZIONE: l'apparecchio non deve entrare in contatto con l'acqua né esservi immerso direttamente. Pericolo di lesioni da scossa elettrica quando penetra umidità all'interno dell'apparecchio.

Non utilizzare alcun detergente né solvente. Potrebbero danneggiare irrimediabilmente l'apparecchio.
Tenere puliti l'alloggiamento e gli accessori dell'apparecchio.
Per pulire l'apparecchio e gli accessori utilizzare un panno umido o una spazzola morbida.

- Conservazione

■ Conservare l'apparecchio in luogo asciutto e fuori dalla portata dei bambini.

Controllare che il tubo per aria compretto non venga piegato, onde evitare danneggiamenti.
Conservare gli adattatori valvile 22 e 23 nel vano per gli adattatori valvole 15.

- Indicazioni per l'ambiente e lo smaltimento

NON GETTARE GLI UTENSILI ELETTRICI TRA I RIFIUTI DOMESTICI! RECUPERO DELLE MATERIE PRIME ANZICHÉ SMALTIMENTO DEI RIFIUTI!

Ai sensi della direttiva europea 2012/19/UE le apparecchiature elettriche usate devono essere raccolte separatamente e conferite ad un centro di riciclaggio ecocompatibile. Il simbolo del «cassonetto dei rifiuti barrato» significa che al termine della sua vita utile il presente apparecchio non deve essere smaltito tra i rifiuti domestici. L'apparecchio deve essere conferito ai punti di raccolta, centri di riciclaggio oppure impianti di trattamento dei rifiuti appositamente allestiti.

Noi effettuiamo gratuitamente lo smaltimento degli apparecchi guasti che i clienti ci inviano. Inoltre i distributori di apparecchiature elettriche ed elettroniche nonché i distributori di generi alimentari sono tenuti al ritiro. Lidl offre alla clientela possibilità di restituzione direttamente alle filiali e ai market.

Contestualmente, la restituzione e lo smaltimento sono gratuiti. Con l'acquisto di un apparecchio nuovo, il cliente ha il diritto di restituire senza alcun addebito il corrispondente rifiuto di apparecchiatura elettrica. Oltre a questo il cliente ha la possibilità di conferire senza alcun addebito (fino a tre) rifiuti di apparecchiature elettriche, le cui dimensioni generali non superino i 25 cm, a prescindere dall'acquisto o meno di un apparecchio nuovo.

Prima della restituzione il cliente è pregato di cancellare ogni suo dato personale.

Prima della restituzione rimuovere batterie o accumulatori non racchiusi nei suddetti rifiuti di apparecchiature nonché lampade che siano rimovibili senza arrecare danni irreparabili, quindi conferirli alla raccolta differenziata.

! Indicazioni per la rimozione sicura delle batterie o degli accumulatori:

AVVERTIMENTO L'accumulatore può essere disinstallato solo da personale esperto! PERICOLO DI DANNI A PERSONE CAUSATI DA SCOSSE ELETTRICHE!

Accertarsi che la batteria sia completamente esaurita.

La batteria si può rimuovere solo dopo aver staccato l'una dall'altra le due metà dell'alloggiamento, fissate assieme da comunissime viti.
A questo punto rimuovere con cautela la batteria o l'accumulatore.
Ora è possibile smaltire separatamente la batteria o l'accumulatore e l'apparecchio.

Le batterie inquinanti sono contrassegnate con simboli affiancati, che segnalano il divieto di smaltimento con i rifiuti domestici. Le denominazioni dei metalli pesanti in questione sono: Cd = cadmio, Hg = mercurio, Pb = piombo.

Le batterie esauste devono essere portate dal cliente ad un centro di smaltimento della propria città o del proprio comune oppure restituite al venditore. In questo modo si rispettano gli obblighi di legge e si apporta un contributo importante alla tutela dell'ambiente.

Prestare attenzione al contrassegno sui diversi materiali di imballaggio e separarli se necessario. I materiali di imballaggio sono contrassegnati con sigle (a) e cifre (b) aventi il seguente significato: 1–7: plastiche, 20–22: carta e cartone, 80–98: materiali compositi.

• Dichiarazione di conformità UE

Il fabbricante

C. M. C. GmbH Holding

Responsabile per la documentazione:

Joachim Bettinger

Katharina-Loth-Str. 15

66386 St. Ingbert

dichiara sotto la propria responsabilità che il prodotto

Powerbank con compressore

IAN: 467095_2404

Cod. art.: 2786

Anno di produzione: 2025/09

Modello: UPK 10 H5

soddisfa i requisiti di sicurezza minimi stabiliti dalle Direttive Europee

Compatibilità elettromagnetica:

(2014/30/UE)

Direttiva Macchine:

(2006/42/UE)

Direttiva RoHS:

(2011/65/UE)+(2015/863/UE)

Direttiva OND:

(2000/14/CE)

Allegato III Potenza motore: 90 W

Livello di potenza sonora garantito L_WA : 95 dB(A)

Livello di potenza sonora misurato L_WA : 91,6 dB(A)

e dai rispettivi emendamenti.

L'oggetto della dichiarazione sopra descritto è conforme alla direttiva 2011/65/UE del Parlamento Europeo e del Consiglio del 08 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Per la valutazione della conformità sono state consultate le norme armonizzate riportate di seguito:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021

EN 62233:2008

- Garanzia di qualità -

- Indicazioni relative alla garanzia e al servizio di assistenza

Garanzia di C. M. C. GmbH Holding

Gentile Cliente,

l'apparecchio da Lei acquistato dà diritto a una garanzia di 3 anni a partire dalla data di acquisto.

In caso di difetti del presente prodotto, l'acquirente ha facoltà di rivendicare i propri diritti di legge nei

confronti del rivenditore. I suddetti diritti di legge non sono soggetti ad alcuna restrizione per effetto della garanzia riportata di seguito.

- Condizioni di garanzia

Il termine di garanzia decorre dalla data d'acquisto. Conservare la prova d'acquisto originale. Questa documentazione è richiesta come prova d'acquisto. Se entro 3 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito gratuitamente, a nostra discrezione. La presente prestazione di garanzia presuppone che entro il termine di 3 anni venga presentato l'apparecchio difettoso e la prova d'acquisto (scontrino), corredati da una breve descrizione scritta del difetto e del momento in cui è comparso.

Se il difetto è coperto dalla garanzia, all'acquirente viene fornito il prodotto riparato o uno nuovo. In caso di riparazione o sostituzione del prodotto, non ha inizio un nuovo periodo di garanzia.

- Periodo di garanzia e diritti legali di rivendicazione di vizi

Qualsiasi prestazione eseguita in garanzia non prolunga il periodo di garanzia.

Ciò vale anche per le parti sostituite e riparate. Danni e vizi eventualmente già presenti al momento dell'acquisto devono essere segnalati immediatamente dopo che l'apparecchio è stato disimballato.

Terminato il periodo di garanzia, le riparazioni sono a pagamento.

Garanzia

L'apparecchio è stato realizzato con attenzione nel rispetto di direttive di qualità stringenti e sottoposto ad accurati controlli prima della consegna.

Il servizio di garanzia copre i vizi del materiale o i difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate come parti soggette a usura, né a danni su parti fragili, come interruttore o simili, realizzate in vetro.

La presente garanzia decade nel caso in cui il prodotto sia stato danneggiato, utilizzato in modo improprio o sottoposto a manutenzione non corretta. Per utilizzare correttamente il prodotto, rispettare scrupolosamente le avvertenze contenute esclusivamente nel manuale di istruzioni d'uso originali. Evitare assolutamente destinazioni d'uso e prassi da cui si venga chiaramente diffidati o sconsigliati nelle istruzioni d'uso originali.

Il prodotto è destinato soltanto all'uso privato, non a quello commerciale. La garanzia risulta nulla in caso di uso errato e improprio, di applicazione di forza e di interventi non eseguiti da una nostra filiale aziendale autorizzata a prestare il servizio di assistenza tecnica.

• Gestione dei casi di garanzia

Per garantire una rapida gestione delle pratiche presentate, attenersi alle indicazioni riportate di seguito. Per ogni richiesta, tenere a disposizione lo scontrino e il codice articolo (ad es. IAN) come prova di acquisto. Il codice articolo è riportato sulla targhetta, su un'incisione, sulla copertina delle istruzioni per l'uso in dotazione (in basso a sinistra) o sull'adesivo sul lato posteriore o inferiore. In caso di malfunzionamenti o difetti di altra natura, contattare innanzitutto il centro di assistenza tecnica riportato di seguito telefonicamente o tramite e-mail.

Successivamente è possibile inviare gratuitamente, all'indirizzo del centro di assistenza tecnica comunicato, l'articolo ritenuto difettoso corredato dalla prova d'acquisto (scontrino) e dalla descrizione del difetto e del momento in cui si è manifestato.

«La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici,

filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.»

NOTA BENE:

Dal sito www.lidl-service.com è possibile scaricare il presente manuale d'uso e molti altri, oltre a video degli articoli e software. Mediante questo codice QR si accede direttamente alla pagina di assistenza Lidl (www.lidl-service.com) e, inserendo il codice articolo (IAN) 467095, è possibile aprire il relativo manuale d'uso.

PDF ONLINE www.lidl-service.com

• Assistenza tecnica

Generalità dell'azienda:

IT, MT, CH

Si prega di notare che l'indirizzo riportato di seguito non è l'indirizzo del centro di assistenza tecnica.

Contattare innanzitutto il centro di assistenza tecnica precedentemente menzionato.

Indirizzo:

C. M. C. GmbH Holding

Katharina-Loth-Str., 15

66386 St. Ingbert

Germania

Tilstand af information · Versione delle informazioni ·
