MODE D'EMPLOI 90030 NEO tools

ATTENTION! Lisez attentivement - Le chauffage infrarouge est conçu pour un fonctionnement sûr. Néanmoins, l'installation, l'entretien et le fonctionnement de l'appareil de chauffage peuvent être dangereux. Le respect des procédures suivantes réduira le risque d'incendie, de choc électrique, de blessure corporelle et réduira au minimum le temps d'installation . a) Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques,47 sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. b) Ne placez jamais les mains sous les éléments chauffants! AVERTISSEMENT!

1. Afin d'éviter une surchauffe, ne couvrez pas le radiateur.

2. Les enfants de moins de 3 ans doivent être tenus à l'écart à moins

d'être surveillés en permanence.

3. Les enfants âgés de 3 ans à moins de 8 ans ne doivent allumer /

éteindre l'appareil qu'à condition qu'il ait été placé ou installé dans sa position de fonctionnement normale prévue et qu'ils aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprendre les dangers impliqués. Les enfants âgés de 3 ans à moins de 8 ans ne doivent pas brancher, régler et nettoyer l'appareil ni effectuer de maintenance par l'utilisateur.

4. Attention - certaines pièces de ce produit peuvent devenir très

chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux enfants et aux personnes vulnérables. Lors de l'utilisation d'un appareil électrique, les précautions de base doivent toujours être suivies, notamment ci-dessous:

1. Utilisez cet appareil de chauffage uniquement comme décrit dans

ce manuel. Toute autre utilisation non recommandée par le fabricant peut provoquer un incendie, un choc électrique ou des blessures corporelles.

2. Lisez toutes les instructions avant d'utiliser cet appareil de

3. Retirez l'unité de son emballage et assurez-vous qu'elle est en

bon état avant de l'utiliser.

4. Ne laissez pas les enfants jouer avec des pièces de l'emballage

(comme des sacs en plastique)

5. Vérifiez la tension domestique pour vous assurer qu'elle

correspond aux spécifications nominales du radiateur.

6. Vérifiez soigneusement le cordon d'alimentation et la fiche avant

de les utiliser, pour vous assurer qu'ils ne sont pas endommagés

7. Ne faites pas passer le cordon sous la moquette. Ne couvrez pas

le cordon avec des tapis, des patins ou des revêtements similaires. Ne faites pas passer le cordon sous des meubles ou des appareils. Éloignez le cordon de la zone de circulation et de l'endroit où il ne risque pas de trébucher.

8. Le radiateur ne convient pas pour une utilisation à l'extérieur par

temps humide, dans les salles de bain ou dans d'autres environnements humides ou humides

9. Veuillez noter que le radiateur peut devenir très chaud et doit, par

conséquent, être placé à une distance sûre des objets inflammables tels que les meubles, les rideaux et autres.

10. Ne couvrez pas le radiateur.

11. Ne mettez pas les doigts ou des objets étrangers dans le gril

pendant son fonctionnement.

12. N'insérez pas et ne laissez pas d'objets étrangers pénétrer dans

les ouvertures de ventilation ou d'évacuation, car cela pourrait provoquer un choc électrique, un incendie ou endommager le radiateur.

13. Le radiateur ne doit pas être situé immédiatement sous une prise

14. Ne connectez pas le radiateur soufflant à l'aide d'une minuterie

marche / arrêt ou de tout autre équipement pouvant allumer automatiquement l'appareil.

15. Le radiateur ne doit pas être placé dans des pièces où des liquides

ou des gaz inflammables sont utilisés ou stockés.

16. Si une rallonge est utilisée, elle doit être aussi courte que possible

et toujours être complètement déployée.

17. N'utilisez pas cet appareil de chauffage à proximité immédiate

d'une baignoire, d'une douche ou d'une piscine.

18. Si le cordon d'alimentation est endommagé, il doit être remplacé

par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.

19. Vous ne devez pas brancher d'autres appareils sur la même prise

secteur que le radiateur soufflant.

20. Assurez-vous que l'appareil de chauffage est toujours sous

surveillance et éloignez les enfants et les animaux de celui-ci;

21. Lorsque vous n'utilisez pas l'appareil pendant une longue période,

débranchez-le. Ne laissez pas l'appareil de chauffage pendant une période de temps considérable lorsqu'il est utilisé. Tirez la fiche tout droit, ne retirez jamais la fiche en tirant sur le cordon.

22. Éloignez le radiateur du rideau ou des endroits où l'entrée d'air

peut facilement être bloquée.

23. Certaines parties de l'appareil de chauffage peuvent dépasser

200 ℃ , le contact avec le tube chauffant, le réflecteur ou des pièces mentales près du tube chauffant peut provoquer de graves brûlures. Pour éviter les brûlures, ne laissez pas la peau nue toucher une surface chaude.

24. Laissez toujours l'élément chauffant refroidir au moins 10 minutes

avant de toucher le tube chauffant ou la pièce adjacente

25. Afin d'éviter tout risque d'électrocution ou de fuite de courant,

n'utilisez jamais l'appareil avec les mains mouillées ou n'utilisez pas l'appareil lorsqu'il y a de l'eau sur le cordon d'alimentation.

26. Ne jetez pas les appareils électriques avec les déchets

municipaux non triés, utilisez des installations de collecte séparées. Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et entrer dans la chaîne alimentaire, ce qui nuit à votre santé et à votre bien-être.

27. Cet appareil n'est pas destiné à être utilisé par des personnes (y

compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

28. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent

pas avec l'appareil.

SPÉCIFICATIONS TECHNIACALES

Modèle 90-030 Classe étanche IP55 Tension 230V ~ Puissance requise 2000 W Actuel

Fusible requis 10A Réglage 10 00 / 2000W Thermostat à réarmement automatique Oui Zone de chauffage 18 m

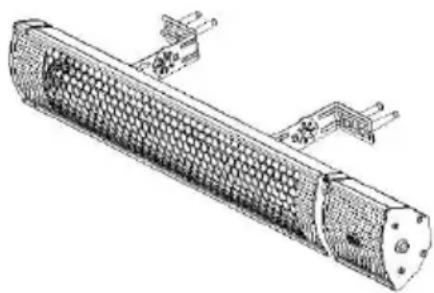

Max. temps d'éclairage 6000 heures Dimensions (mm) 660 x 117 x 90 poids (kg) 1,6 INTRODUCTION Le radiateur infrarouge contient un système de chauffage par réflecteur formé par HELEN LAMP qui assure une distribution uniforme de la chaleur. Le chauffage infrarouge permet d' économiser 30% - 40% de l' électricité par rapport aux appareils de chauffage traditionnels. Le radiateur infrarouge est couramment utilisé pour le chauffage ponctuel intérieur ou extérieur. Parfait pour les garages, les patios extérieurs, les piscines intérieures ou les ateliers. Le radiateur infrarouge est conçu pour chauffer une surface de 18 m

. La durée de vie de la lampe chauffante est de 6000 heures.

Broche de montage M6x60 4 PIÈCES

Rondelle 6mm x 1mm 2 pièces

Vis M6x12 2 pièces INSTALLATION Veuillez vérifier tous les éléments par rapport à la liste des pièces après avoir ouvert la boîte. Seuls tous les éléments sont terminés, l'installation pourra être suivie.

1. Deux supports 1 # doivent être fixés au radiateur par des vis 3 #.

2. Percez des trous et montez deux supports 1 # en montant les

3. Reliez les supports par les boulons 5 # et les écrous 4 #.

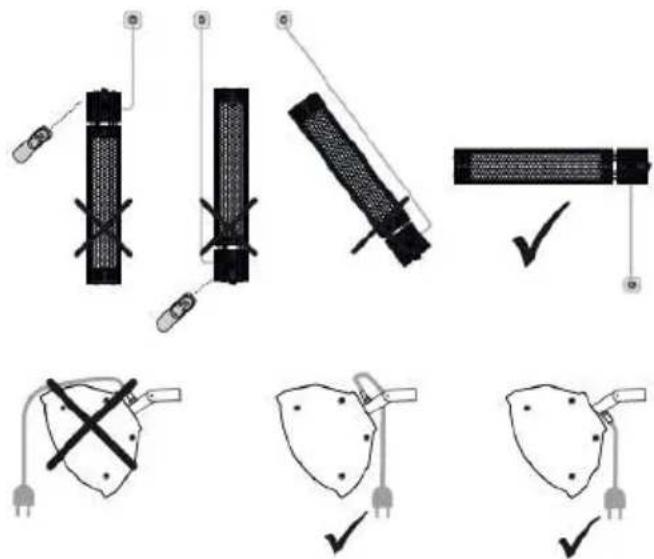

Outils nécessaires: crayon, marteau, niveau, tournevis, perceuse électrique et forets. Un support de montage mural est fourni avec le radiateur qui a été spécialement conçu pour permettre à ce produit d'être installé sur un mur ou un plafond avant de percer les supports pour que le mur / plafond soit solide et qu'il n'y ait pas de conduites d'eau ou de fils électriques cachés. Le radiateur doit être installé à au moins 40 cm des parois latérales et au moins à 240 cm du sol. Important: assurez-vous que les câbles d'alimentation sont bien montés et qu'ils n'entrent pas en contact avec le réflecteur de l'appareil de chauffage ou qu'ils ne traînent pas dans la zone chauffée, le câble d'alimentation peut être fixé sur eux support de montage en métal derrière l'appareil de chauffage avec des attaches en plastique .

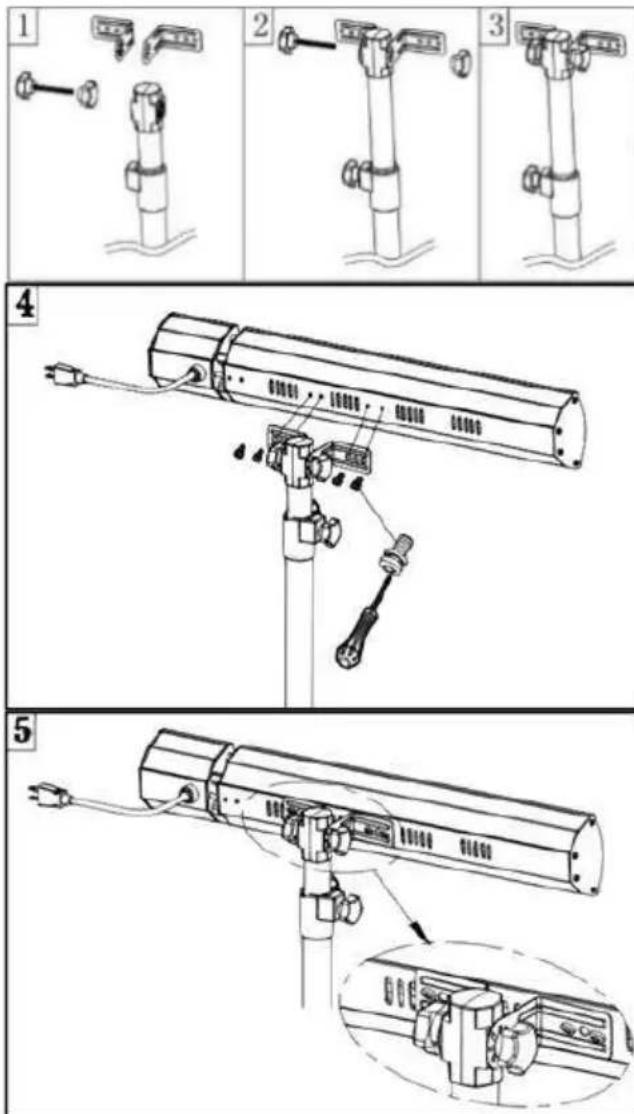

Le radiateur doit être installé à au moins 240 cm au-dessus du sol INSTALLATION AVEC TRÉPIED (en option) Noté: support en forme de L emballé dans une boîte en carton pour trépied Accessoires:

• Vis: M5x10mm - 4 pièces

• Support en forme de L - 2 pièces49

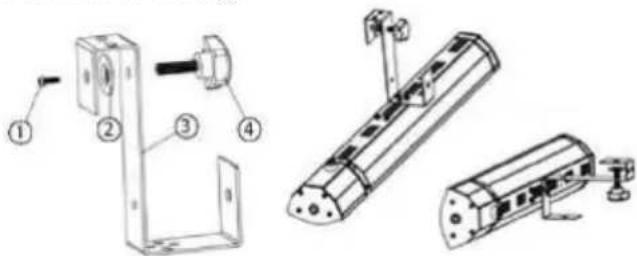

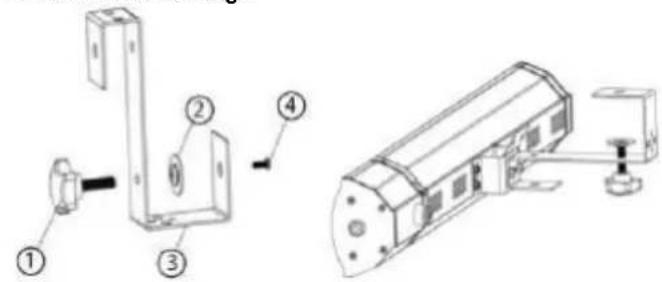

INSTALLATION AVEC PARASOL (facultatif) Le radiateur est conçu pour être monté sur le parasol ou l'auvent, vous pouvez utiliser notre support de parasol pour le montage. Support de parasol (non inclus), vous pouvez l'acheter séparément. No 1 Vis M4x12 No 2 Machine à laver N ° 3 Support de fixateur Numéro 4 Vis de bouton M8x30 I - manière de montage II - manière de montage

ALLUMÉ ÉTEINT Bouton de droite - Niveau de puissance faible Bouton gauche - Niveau de puissance élevé Marche / arrêt

1. Branchez l'appareil dans une prise de courant, assurez-vous que

l'alimentation est la même que celle nominale.

2. Appuyez sur le bouton d'alimentation situé sur le côté droit du

radiateur (bouton noir plus grand) .

3. Vous pouvez sélectionner manuellement la puissance de

chauffage de l'appareil: appuyer une fois sur le bouton de réglage (plus petit, rouge) sur le boîtier allumera l'appareil avec une faible puissance de chauffage, la deuxième pression sur ce bouton passera l'appareil à la puissance de chauffage maximale.

4. Allumez le radiateur à l'aide de la télécommande.

5. Réglez le niveau de puissance.

6. Éteignez le radiateur à l'aide de la télécommande.

Caractéristiques supplémentaires: Le coupe-circuit thermique à réinitialisation automatique éteindra le chauffage pour assurer la sécurité en cas de surchauffe.

CHANGEMENT DE BATTERIE

1. Pour déverrouiller la batterie, tirez doucement le loquet pour

l'ouvrir avec le couvercle.

2. Insérez 2 nouvelles piles AAA, notez leur polarité requise (+/-)

3. Fermez le couvercle de la batterie pour que le loquet se verrouille.

NETTOYAGE ET ENTRETIEN

Un nettoyage régulier et soigné permet à votre radiateur infrarouge de fonctionner efficacement pendant de nombreuses années sans50 problème. Pour nettoyer votre radiateur, suivez les étapes ci - dessous :

1. Débranchez le cordon d'alimentation.

2. Assurez-vous que le radiateur est froid avant de continuer

3. Pour garder le radiateur propre, la coque extérieure peut être

nettoyée avec un chiffon doux et humide. Vous pouvez utiliser un détergent doux si nécessaire. Après le nettoyage, séchez l'appareil avec un chiffon doux. (Attention: ne laissez aucun liquide entrer dans le radiateur)

4. N'utilisez pas d'alcool, d'essence, de poudres abrasives, de vernis

à meubles ou de brosses rugueuses pour nettoyer le radiateur. Cela peut endommager ou détériorer la surface du radiateur.

5. Ne plongez pas le radiateur dans l'eau

6. Attendez que le radiateur soit complètement sec avant de l'utiliser.

Stockage: Stockez le radiateur dans un endroit frais et sec lorsqu'il n'est pas utilisé pour éviter l'accumulation de poussière et de saleté. Utilisez le carton d'emballage pour stocker. DÉPANNAGE Si le chauffage infrarouge ne fonctionne pas, vérifiez les étapes suivantes:

1. Si l'appareil de chauffage ne fonctionne pas, le cordon

d'alimentation est branché sur une prise électrique, sinon, branchez-le.

2. Vérifiez si l'électricité du fusible principal fonctionne

3. Vérifiez que l'interrupteur d'alimentation n'est pas en position ON.

4. Le radiateur a surchauffé. Vérifiez les éléments qui se trouvent à

l'intérieur du chauffe-terrasse. Si vous découvrez des objets qui gênent le chauffe-terrasse, celui-ci doit s'éteindre et débrancher le cordon d'alimentation. Attendez qu'il refroidisse, retirez-le doucement, insérez l'objet, branchez le chauffe-terrasse dans la prise et redémarrez le chauffe-terrasse comme décrit dans le mode d'emploi.

5. Si l'erreur persiste, arrêtez d'utiliser le chauffe-terrasse et

contactez le magasin où vous l'avez acheté.

6. La LED clignote en bleu et vert - Le système de protection anti-

basculement ou anti-surchauffe a été activé. Laissez l'appareil refroidir pendant une heure et redémarrez. Assurez-vous que l'angle d'inclinaison se situe dans la plage appropriée de 30 à 40

Les équipements électriques ne doivent pas être jetés avec les ordures ménagères et doivent plutôt être utilisés dans des installations appropriées. Des informations sur l'utilisation peuvent être fournies par le fournisseur du produit ou les autorités locales. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas neutres pour l'environnement naturel. Les équipements non recyclés constituent un danger potentiel pour l'environnement et la santé humaine.
