INFRASUGÁRZÓ 90-030 FIGYELEM: A BERENDEZÉS ÜZEMELTETÉSÉNEK MEGKEZDÉSE ELŐTT FIGYELMESEN OLVASSA EL EZT AZ UTASÍTÁST, ÉS ŐRIZZE MEG A KÉSŐBBI HASZNÁLATRA. AZOK, AKIK NEM OLVASTÁK EL AZ UTASÍTÁST, NEM VÉGEZHETIK A BERENDEZÉS SZERELÉSÉT, BESZABÁLYOZÁSÁT VAGY KEZELÉSÉT. RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK FIGYELEM! Olvassa el figyelmesen a kezelési utasítást, tartsa be a benne foglalt figyelmeztetéseket és biztonsági feltételeket. A berendezést úgy terveztük, hogy biztonságosan működjön. Ennek ellenére a berendezés telepítése, karbantartása és kezelése veszélyekkel járhat. Az alábbi eljárások betartása csökkenti a tűz, az áramütés, testi sérülések fellépésének a kockázatát, és lerövidíti a berendezés telepítési idejét. a) A berendezést legalább 8 éves gyermekek, csökkent fizikai és szellemi képességű személyek, továbbá olyanok is használhatják, akik nem ismerték meg a berendezést, ha biztosított a felügyeletük, vagy a berendezés biztonságos használatára vonatkozó olyan oktatóanyag, ami érthetővé teszi az azzal kapcsolatos veszélyeket. Gyermekeknek tilos a berendezéssel játszani. Gyermekeknek felügyelet nélkül tilos tisztítani és karbantartani a berendezést. b) Soha ne tegye be kezét közvetlenül a fűtőelem alá! FIGYELEM!

1. A túlmelegedés elkerülése érdekében tilos letakarni a

2. 3 évnél fiatalabb gyermekeket távol kell tartani a berendezéstől,

hacsak nincsenek állandó felügyelet alatt.

3. 3 és 8 év életkor közötti gyermekek be- és kikapcsolhatják a

berendezést, ha azt előzőleg a normál üzemeltetésnek megfelelő helyzetben telepítették vagy állították. A gyermekeket állandó felügyelet alatt kell tartani, hacsak nem kaptak útmutatást a berendezés biztonságos kezeléséhez. 3 és 8 év életkor közötti gyermekek nem csatlakoztathatják a berendezést a hálózatra, nem végezhetnek azon tisztítást, beállítást, karbantartást.

4. Figyelem - a berendezés egyes elemei nagyon felforrósodhatnak,

és égési sérülést okozhatnak. Különleges figyelmet kell fordítani a gyermekek és különleges kezelést igénylő személyek jelenlétére. A berendezés használata során mindig be kell tartani az alapvető biztonsági szabályokat:

1. Használja rendeltetésének megfelelően a berendezést. A

berendezés minden, az utasítástól eltérő használata tűzet, áramütést vagy testi sérülést okozhat.

2. Az üzemeltetés megkezdése előtt olvassa el figyelmesen az

egész kezelési utasítást.

3. Kicsomagolásnál ellenőrizze a készlet teljességét.

4. Gyermekeknek tilos a csomagolás egyes részeivel, pl. a

nejlontasakokkal játszani.

5. Ellenőrizze, hogy a hálózati feszültség megfelel-e a berendezés

6. Használat előtt gondosan ellenőrizze a tápvezetéket és

csatlakozó dugaszt, nem sérültek-e.

7. Tilos a tápvezetéket szőnyeg, bútorok vagy egyéb berendezések

alá elrejteni. A tápvezetéket a forgalom helyétől távol helyezze el.

8. Tilos a berendezést nedves időben kültéren, fürdőszobában és

egyéb vizes vagy nedves környezetben használni.

9. Ne felejtse el, hogy a berendezés nagyon felforrósodhat. Ezért azt

gyúlékony tárgyaktól, pl. bútorok, függönyök, stb. biztonságos távolságban helyezze el.

10. Tilos a berendezést letakarni, pl. törülközővel.

11. Tilos ujjait vagy egyéb tárgyakat bedugni a berendezésbe.

12. Ne engedje meg, hogy idegen tárgyak kerüljenek be a szellőző-

vagy kilépőnyílásokba. Ez tüzet, áramütést vagy testi sérülést okozhat.

13. Tilos a berendezést közvetlenül a fali aljzat alatt elhelyezni.

14. Tilos a berendezést időkapcsolón vagy programozott kapcsolón

keresztül csatlakoztatni a hálózatra.

15. Tilos a berendezést olyan helyiségekben elhelyezni, ahol éghető

porok, folyadékok vagy gőzök találhatók, vagy ilyeneket használnak.

16. Ha a berendezést hosszabbítón keresztül csatlakoztatja, ügyeljen

arra, hogy az a lehető legrövidebb legyen és legyen teljesen kiterítve.

17. Tilos a berendezést fürdőkád, zuhany vagy medence közvetlen

közelében használni.20

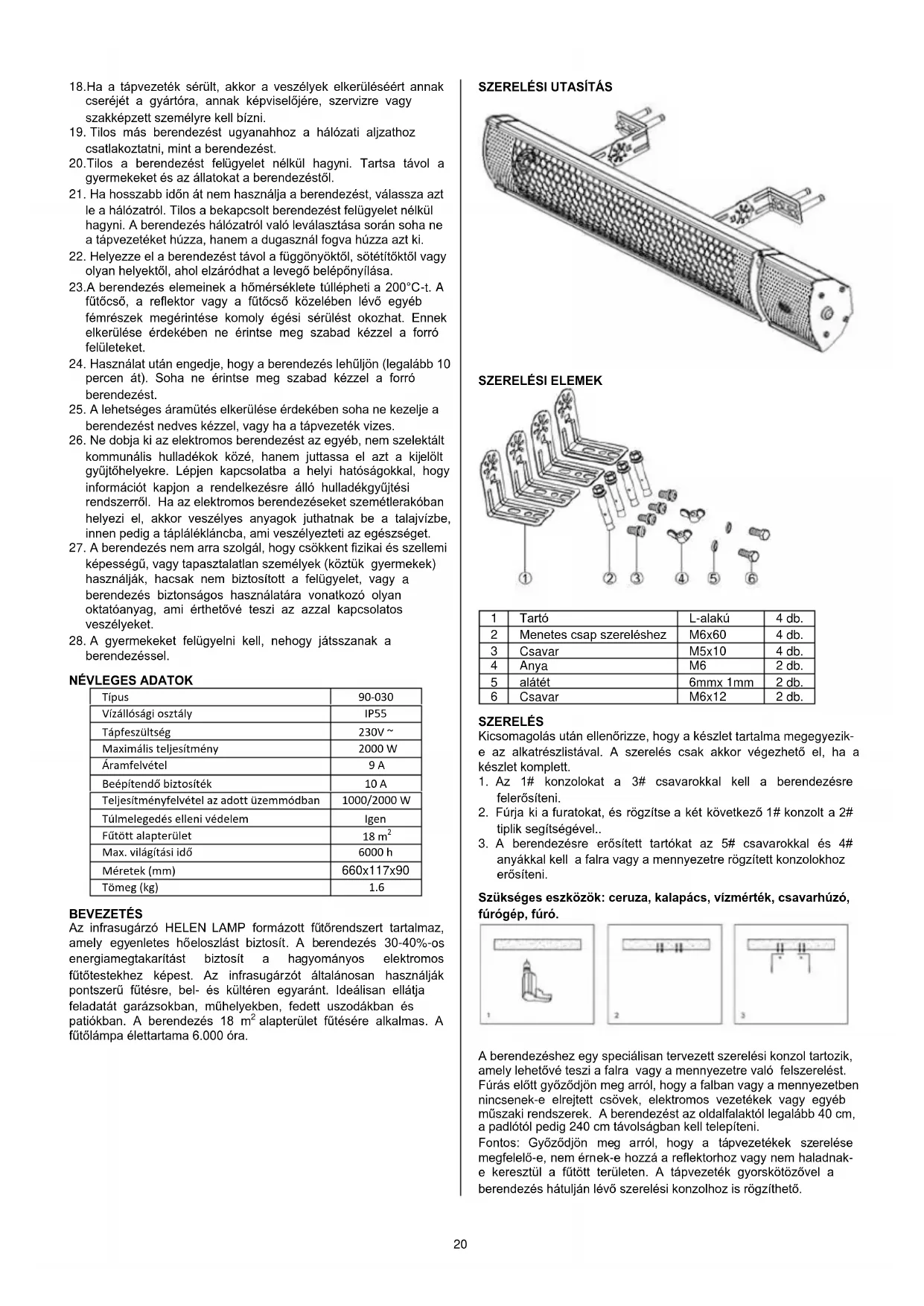

18. Ha a tápvezeték sérült, akkor a veszélyek elkerüléséért annak

cseréjét a gyártóra, annak képviselőjére, szervizre vagy szakképzett személyre kell bízni.

19. Tilos más berendezést ugyanahhoz a hálózati aljzathoz

csatlakoztatni, mint a berendezést.

20. Tilos a berendezést felügyelet nélkül hagyni. Tartsa távol a

gyermekeket és az állatokat a berendezéstől.

21. Ha hosszabb időn át nem használja a berendezést, válassza azt

le a hálózatról. Tilos a bekapcsolt berendezést felügyelet nélkül hagyni. A berendezés hálózatról való leválasztása során soha ne a tápvezetéket húzza, hanem a dugasznál fogva húzza azt ki.

22. Helyezze el a berendezést távol a függönyöktől, sötétítőktől vagy

olyan helyektől, ahol elzáródhat a levegő belépőnyílása.

23. A berendezés elemeinek a hőmérséklete túllépheti a 200°C-t. A

fűtőcső, a reflektor vagy a fűtőcső közelében lévő egyéb fémrészek megérintése komoly égési sérülést okozhat. Ennek elkerülése érdekében ne érintse meg szabad kézzel a forró felületeket.

24. Használat után engedje, hogy a berendezés lehűljön (legalább 10

percen át). Soha ne érintse meg szabad kézzel a forró berendezést.

25. A lehetséges áramütés elkerülése érdekében soha ne kezelje a

berendezést nedves kézzel, vagy ha a tápvezeték vizes.

26. Ne dobja ki az elektromos berendezést az egyéb, nem szelektált

kommunális hulladékok közé, hanem juttassa el azt a kijelölt gyűjtőhelyekre. Lépjen kapcsolatba a helyi hatóságokkal, hogy információt kapjon a rendelkezésre álló hulladékgyűjtési rendszerről. Ha az elektromos berendezéseket szemétlerakóban helyezi el, akkor veszélyes anyagok juthatnak be a talajvízbe, innen pedig a táplálékláncba, ami veszélyezteti az egészséget.

27. A berendezés nem arra szolgál, hogy csökkent fizikai és szellemi

képességű, vagy tapasztalatlan személyek (köztük gyermekek) használják, hacsak nem biztosított a felügyelet, vagy a berendezés biztonságos használatára vonatkozó olyan oktatóanyag, ami érthetővé teszi az azzal kapcsolatos veszélyeket.

28. A gyermekeket felügyelni kell, nehogy játsszanak a

Típus 90-030 Vízállósági osztály IP55 Tápfeszültség 230V ~ Maximális teljesítmény 2000 W Áramfelvétel 9 A Beépítendő biztosíték 10 A Teljesítményfelvétel az adott üzemmódban 1000/2000 W Túlmelegedés elleni védelem Igen Fűtött alapterület 18 m

Max. világítási idő 6000 h Méretek (mm) 660x117x90 Tömeg (kg)

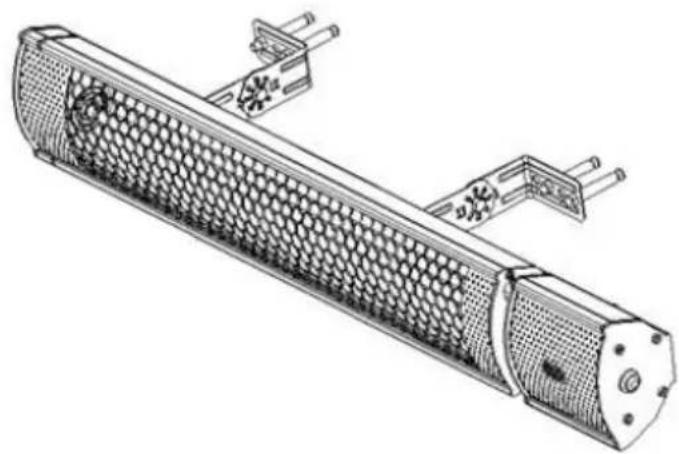

BEVEZETÉS Az infrasugárzó HELEN LAMP formázott fűtőrendszert tartalmaz, amely egyenletes hőeloszlást biztosít. A berendezés 30-40%-os energiamegtakarítást biztosít a hagyományos elektromos fűtőtestekhez képest. Az infrasugárzót általánosan használják pontszerű fűtésre, bel- és kültéren egyaránt. Ideálisan ellátja feladatát garázsokban, műhelyekben, fedett uszodákban és patiókban. A berendezés 18 m

alapterület fűtésére alkalmas. A fűtőlámpa élettartama 6.000 óra.

Menetes csap szereléshez M6x60 4 db.

alátét 6mmx 1mm 2 db.

Csavar M6x12 2 db. SZERELÉS Kicsomagolás után ellenőrizze, hogy a készlet tartalma megegyezik- e az alkatrészlistával. A szerelés csak akkor végezhető el, ha a készlet komplett.

1. Az 1# konzolokat a 3# csavarokkal kell a berendezésre

2. Fúrja ki a furatokat, és rögzítse a két következő 1# konzolt a 2#

tiplik segítségével..

3. A berendezésre erősített tartókat az 5# csavarokkal és 4#

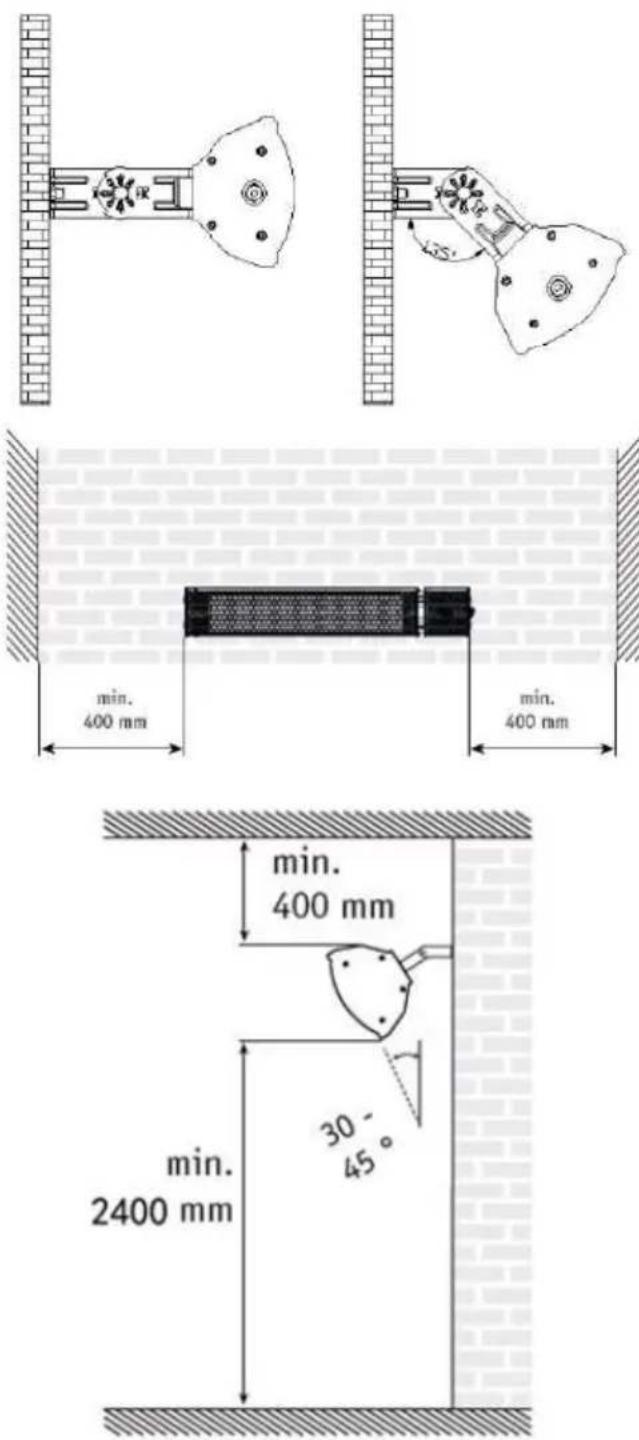

anyákkal kell a falra vagy a mennyezetre rögzített konzolokhoz erősíteni. Szükséges eszközök: ceruza, kalapács, vízmérték, csavarhúzó, fúrógép, fúró. A berendezéshez egy speciálisan tervezett szerelési konzol tartozik, amely lehetővé teszi a falra vagy a mennyezetre való felszerelést. Fúrás előtt győződjön meg arról, hogy a falban vagy a mennyezetben nincsenek-e elrejtett csövek, elektromos vezetékek vagy egyéb műszaki rendszerek. A berendezést az oldalfalaktól legalább 40 cm, a padlótól pedig 240 cm távolságban kell telepíteni. Fontos: Győződjön meg arról, hogy a tápvezetékek szerelése megfelelő-e, nem érnek-e hozzá a reflektorhoz vagy nem haladnak- e keresztül a fűtött területen. A tápvezeték gyorskötözővel a berendezés hátulján lévő szerelési konzolhoz is rögzíthető.21

A berendezést a padló fölött legalább 240 cm-re kell telepíteni. ÁLLVÁNYRA SZERELÉS (opcionális) Figyelem! Az L-alakú konzol az állvány kartondobozába van csomagolva Tartozékok:

• M5 x10mm csavar - 4 db.

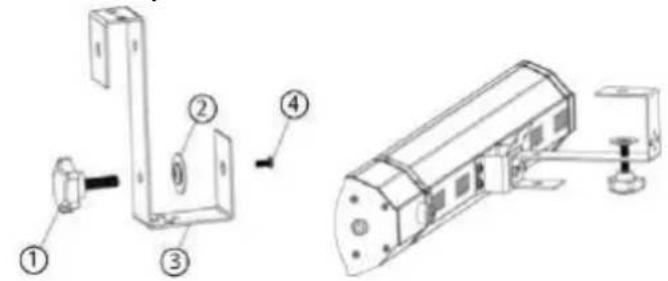

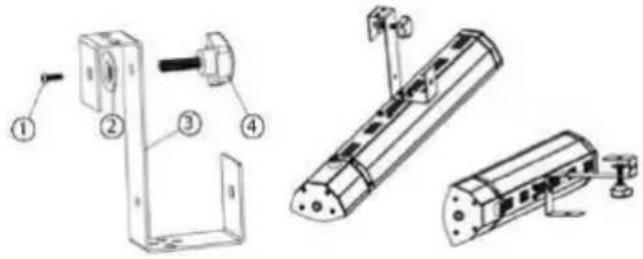

TARTÓ SZERELÉSE ERNYŐRE (opcionális) A berendezés alkalmas ernyőre vagy napellenzőre való felszerelésre. A szereléshez megfelelő tartóra van szükség (nincs a készletben). A tartót külön kell megvásárolni. Nr 1 M4x12 csavar Nr 2 Alátét Nr 3 Tartó Nr 4 M8x30 hajtókar22 I - szerelési opció II - szerelési opció

ON/OFF – ki-/bekapcsolás Jobb gomb - alacsony fűtőteljesítmény bal gomb - magas fűtőteljesítmény

1. Csatlakoztassa a berendezést a hálózatra, és győződjön meg

arról, hogy a tápfeszültség azonos-e a névleges feszültséggel.

2. Nyomja meg a hálózati nyomógombot a berendezés bal oldalán

(nagyobb, fekete gomb).

3. Manuálisan kiválaszthatja, milyen teljesítménnyel fűtsön a

berendezés: a burkolaton lévő beállító nyomógomb (kisebb, piros színű) egyszeri megnyomásával alacsony fűtési fokozatba kapcsolja a berendezést, következő megnyomásával pedig teljes fűtési teljesítményre.

4. A távvezérlővel kapcsolja be a hősugárzót.

5. Csökkentse vagy növelje a fűtési teljesítményt.

6. Kapcsolja ki a hősugárzót.

Kiegészítő funkciók: Az önvezérlő termikus kapcsoló a túlmelegedés pillanatában kikapcsolja a berendezést. ELEMCSERE

1. Az elemrekesz fedelének nyitásához óvatosan húzza azt el.

2. Helyezzen be 2 új AAA elemet, ügyelve a megfelelő polaritásra

3. Zárja le a fedelet úgy, hogy azt a zárszerkezet reteszelje.

KARBANTARTÁS A berendezés rendszeres tisztítása és karbantartása garantálja annak hosszú idejű, problémamentes működését. A berendezés tisztítása az alábbi műveletekből áll:

1. Válassza le a berendezést a hálózatról.

2. Győződjön meg arról, hogy a berendezés lehűlt-e.

3. A külső burkolatot puha, nedves ruhadarabbal tisztítsa. Szükség

esetén kíméletes mosószert is használhat. Tisztítás után a felületet száraz törlőruhával törölje meg. Ne engedje, hogy víz kerüljön a berendezés belsejébe.

4. A tisztításhoz tilos alkoholt, benzint, súrolóporokat, bútorpasztát

és durva kefét használni. Ez a berendezés meghibásodásához és paramétereinek a leromlásához vezethet.

5. Tilos a berendezést vízbe meríteni.

6. Újbóli használat előtt ki kell várni, hogy a berendezés kiszáradjon.

Tárolás: Használaton kívül a berendezést száraz, szellőztetett helyiségben, gyermekek elől elzárva kell tárolni. A tároláshoz kartondobozt kell használni.

Ha a berendezés nem működik, ellenőrizze az alábbiakat:

1. Ellenőrizze, hogy a tápvezeték csatlakoztatva van-e a hálózatra.

2. Ellenőrizze a feszültséget a fő biztosítékon.

3. Ellenőrizze, hogy be van-e kapcsolva a berendezés.

4. A berendezés túlmelegedett. Ellenőrizze, hogy nem akadályozza-

e valami tárgy a levegő kiáramlását. Ha igen, akkor kapcsolja ki a berendezést, húzza ki a tápvezetéket, várjon, amíg lehűl, majd vegye ki a légáramlást akadályozó tárgyat. Csatlakoztassa a berendezést a hálózatra, és kapcsolja be a kezelési utasítás szerint.

5. Ha a probléma nem szűnik meg, hagyja abba a berendezés

használatát, és lépjen kapcsolatba azzal az üzlettel, ahol azt vásárolta.

6. A LED kéken és zölden villog - A billenés- vagy túlmelegedés

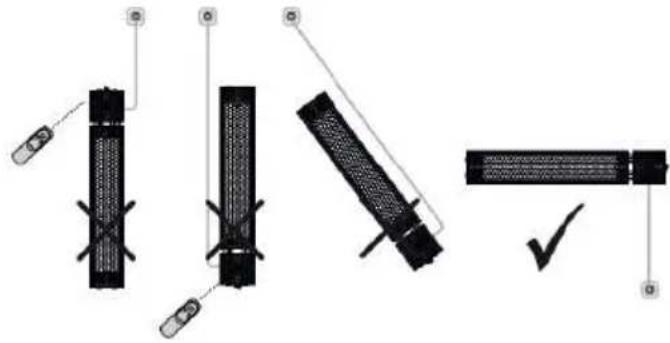

elleni védelmi rendszer aktiválva van. Hagyja a készüléket lehűlni egy órát, majd indítsa újra. Ügyeljen arra, hogy a dőlésszög a megfelelő 30-40°-os tartományban legyen.

Az elektromos termékeket tilos a háztartási hulladékok között elhelyezni, hanem ártalmatlanításra le kell azokat adni a megfelelő gyűjtőpontokon. Az ártalmatlanításra vonatkozóan a termék eladója vagy a helyi hatóságok adnak információt. A használt elektromos és elektronikus felszerelés a természeti környezetre nézve nem semleges anyagokat tartalmaz. Az újrafeldolgozásra nem kerülő felszerelés potenciális veszélyt jelent a környezet és az emberek egészsége számára.
