90030 - Kúrenie NEO tools - Bezplatný návod na obsluhu

Typ produktu	Infračervený ohrev
Značka	NEO tools
Model	90030
Rozmery (D x Š x V)	660 x 117 x 90 mm
Hmotnosť	1.6 kg
Napájanie	230 V ~ 50 Hz
Výkon	2000 W (1000 / 2000 W nastaviteľný)
Prúd	9 A
Požadovaná poistka	10 A
Stupeň krytia	IP55
Vykurovaná plocha	18 m²
Životnosť žiarovky	6000 hodín
Termostat	S automatickým resetom
Režimy vykurovania	Nízky (1000 W) a vysoký (2000 W)
Inštalácia	Nástenná alebo stropná, sklon 30-40°
Minimálna výška inštalácie	240 cm od podlahy
Minimálna bočná vzdialenosť	40 cm od stien
Diaľkové ovládanie	Áno, s AAA batériami
Bezpečnosť	Ochrana proti pádu, proti prehriatiu, tepelná poistka
Použitie	Vnútorné aj vonkajšie (terasa, garáž, dielňa)
Údržba	Čistenie jemnou vlhkou handričkou, neponárať do vody
Obsah balenia	Ohrievač, nástenné L držiaky, skrutky, matice, diaľkové ovládanie, manuál

Často kladené otázky - 90030 NEO tools

Aké je vykurovací výkon NEO tools 90030 ?

Ohrievač ponúka nastaviteľný výkon 1000 W (nízky režim) a 2000 W (vysoký režim).

Akú plochu dokáže tento infračervený ohrievač vykurovať?

Dokáže vykurovať plochu až do 18 m².

Je ohrievač vodotesný?

Áno, má stupeň krytia IP55, ktorý ho chráni proti striekajúcej vode a prachu.

Ako nainštalovať ohrievač na stenu alebo strop?

Použite priložené L držiaky. Vyvŕtajte otvory zodpovedajúce hmoždinkám, upevnite držiaky pomocou čapov M6x60, potom priskrutkujte ohrievač na držiaky skrutkami M5x10. Zabezpečte vzdialenosť aspoň 40 cm od bočných stien a 240 cm od podlahy.

Môže sa ohrievač používať vonku?

Áno, je vhodný na vonkajšie použitie ako na terase alebo v garáži, ale nie vo vlhkom počasí ani v kúpeľni.

Ako čistiť ohrievač?

Odpojte ho a počkajte, kým vychladne. Vyčistite kryt jemnou vlhkou handričkou. Nepoužívajte abrazívne prostriedky a neponárajte ho do vody.

Čo robiť, ak sa ohrievač nezapne?

Skontrolujte, či je kábel dobre zapojený, či hlavná poistka nevypadla a či je vypínač v polohe ON. Ak LED bliká modro/zeleno, je aktivovaná ochrana proti prevrhnutiu alebo prehriatiu: nechajte vychladnúť 1 hodinu a reštartujte.

Ako používať diaľkové ovládanie?

Diaľkové ovládanie umožňuje zapnúť/vypnúť ohrievač a nastaviť výkon. Funguje s 2 AAA batériami (nie sú súčasťou balenia).

Aká je životnosť vykurovacej žiarovky?

Žiarovka má životnosť približne 6000 hodín.

Je ohrievač bezpečný pre deti?

Áno, ale veľmi sa zahrieva. Deti mladšie ako 3 roky musia byť držané v bezpečnej vzdialenosti. Deti od 3 do 8 rokov môžu používať iba tlačidlo zap./vyp. pod dohľadom. Nenechávajte deti hrať sa s ním.

NÁVOD NA OBSLUHU 90030 NEO tools

Pozorne si prečítajte - Infračervený ohrievač je navrhnutý pre bezpečnú prevádzku. Inštalácia, údržba a prevádzka ohrievača však môžu byť nebezpečné. Dodržiavaním nasledujúcich postupov znížite riziko požiaru, úrazu

elektrickým prúdom, zraneniam osób a znížite čas potrebný na inštaláciu.

a) Tento spotrebič môžu používat' deti vo veku od 8 rokov a viac a osoby so zniženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami alebo nedostatkom skúseností a vedomostí, ak im bol poskytnutý dohl'ad alebo poučenie o bezpečnom používaní spotrebiča a porozumeli im príslušné riziká. Deti sa so spotrebičom nesmú hrat'. Čistenie a údržbu užívateľa nesmú robit' deti bez dozoru.

b) Nikdy nedávajte ruky pod vykurovacie telesá!

VÝSTRAHA!

1. Nezabudnite ohrievač nezakrývať, aby nedošlo k prehriatiu.
2. Deti mladšie ako 3 roky by sa mali držat' d'alej, pokiał nie sú pod neustálym dohl'adom.

3. Deti vo veku od 3 rokov do 8 rokov zapínajú a vypínajú spotrebič iba za predpokladu, že boli umiestnené alebo nainštalované v určenej normálnej prevádzkovej polohe a že boli pod dohl'adom alebo poučením o používaní spotrebiča bezpečným spôsobom a pochopit' príslušné riziká. Deti vo veku od 3 rokov do 8 rokov nesmú prístroj zapojiť, regulovať a čistiť ani vykonávať údržbu užívateľa.

4. Pozor - niektoré časti tohto produktu môžu byt' veľmi horúce a spôsobit' popáleniny. Osobitná pozornosť sa musí venovat' miestnym det'om a zraniteľným osobám.

Pri používaní elektrického zariadenia by ste mali vždy dodržiavat' základné bezpečnostné opatrenia vrátane nasledujúcich:

1. Používajte tento ohrievač iba podľa pokynov v tomto návode. Akékolvek iné použitie, ktoré výrobca neodporúča, môže spôsobít požiar, zásah elektrickým prúdom alebo zranenie osób.

2. Pred použitím tohto ohrievača si prečítajte všetky pokyny.

3. Vyberte jednotku z obalu a pred použitím skontrolujte, či je v dobrom stave.

4. Nedovol'te det'om hrat' sa s čast'ami balenia (napríklad s plastovými taškami)

5. Skontrolujte napätie v domácnosti, aby ste sa uistili, že zodpovedá špecifikácii ohrievača.

6. Pred použitím sieťový kábel a zástrčku starostlivo skontrolujte, aby ste sa uistili, že nie sú poškodené

7. Nepoužívajte kábel pod kobercom. Kábel nezakrývajte kobercami, bežcami alebo podobnými krytmi. Kábel neukladajte pod nábytok alebo prístroje. Kábel umiestnite mimo dopravnej oblasti a tam, kde nebude zakopnutý.

8. Ohrievač nie je vhodný na použitie vonku vo vlhkom počasí, v kúpeřniach alebo v iných vlhkých alebo vlhkých prostrediach

9. Nezabudnite, že ohrievač môže byt' veľmi horúci, a preto by mal byt' umiestnený v bezpečnej vzdialenosti od horľavých predmetov ako je nábytok, záclony a podobne.

10. Nezakrývajte ohrievač.

11. Počas prevádzky nevkladajte prsty ani cudzie predmety do grilu.

12. Nevkladajte ani nedovolte cudzím predmetom vniknút do ventilačných alebo výfukových otvorov, pretože by to mohlo spôsobit zásah elektrickým prúdom, požiar alebo poškodenie ohrievača.

13. Ohrievač sa nesmie nachádzat' bezprostredne pod sieťovou zásuvkou.

14. Nezapájajte ohrievač ventilátora pomocou časovača zapnutia / vypnutia alebo iného zariadenia, ktoré môže automaticky zapnút' zariadenie.

15. Ohrievač sa nesmie umiestňovať do miestností, kde sa používajú alebo skladujú horľavé kvapaliny alebo plyny.

16. Ak sa používa predlžovací kábel, musí byť čo najkratší a vždy úplne roztiahnutý.

17. Nepoužívajte tento ohrievač v bezprostrednom okolí vane, sprchy alebo bazénu.

18. Ak je napájací kábel poškodený, musí ho vymenit' výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

19. Do tej istej siet'ovej zásuvky ako ohrievač ventilátora nesmiete pripájať d'alšie spotrebiče.

20. Uistite sa, že ohrievač je neustále pod dozorom a chránte ho pred detmi a zvieratami;

21. Ak nebudete prístroj dlhšiu dobu používať, odpojte ho zo siete. Pri používaní nenechávajte ohrievač dlhší čas. Vytiahnite zástrčku rovno, nikdy ju nevyťahujte tahaním za kábel.

22. Ohrievač udržujte mimo dosahu clony alebo miest, kde je možné ľahko zablokovat' prívod vzduchu.

23. Časti ohrievača môžu prekročit 200 °C, kontakt s vyhrievacou trubicou, reflektorom alebo mentálnymi čast'ami v blízkosti vyhrievacej trubice môže spôsobit vážne popáleniny. Nedovolte, aby sa holá pokožka dotýkala horúceho povrchu.

24. Pred dotykom s vykurovacou trubicou alebo prilahlou častou nechajte vykurovacie teleso aspoň 10 minút vychladnút

25. Aby ste predišli možnému úrazu elektrickým prúdom alebo unikajúcemu prúdu, nikdy nepoužívajte zariadenie mokrou rukou ani ho nepoužívajte, keď je na napájacom kábli voda.

26. Nevyhadzujte elektrické spotrebiče do netriedeného komunálneho odpadu, použite zariadenia na separovaný zber. Informácie o dostupných systémoch zberu získate od miestnej samosprávy. Ak sa elektrický spotrebič zlikviduje na skládkach alebo na skládkach, môžu nebezpečné látky unikat do podzemnej vody a dostat' sa do potravinového reťazca, čo poškodzuje vaše zdravie a pohodu.

27. Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, pokial' na ne nedostal dozor alebo pokyny týkajúce sa používania spotrebiča osobou zodpovednou za ich bezpečnost'.

28. Deti by mali byt pod dozorom, aby sa zaistilo, že sa so spotrebičom nehrajú.

TECHNICKÉ ŠPECIFIKÁCIE

Model	90-030
Vodotesná trieda	IP55
Napätie	230 V ~
Požadovaný výkon	2000W
prúd	9A
Požadovaná poistka	10A
nastavenie	10 00/2000 W
Termostat s vlastným resetom	Áno
Vykurovacia plocha	18 m>
Max. čas osvetlenia	6000 h
Rozmery (mm)	660x117x90
Hmotnosť (kg)	1.6

ÚVOD

Infračervený ohrievač obsahuje vyhrievací systém reflektorov s tvarom HELEN LAMP, ktorý zabezpečuje rovnomerné rozloženie tepla. Infračervený ohrievač ušetrí 30% - 40% elektrickej energie v porovnaní s tradičnými ohrievačmi. Infračervený ohrievač sa bežne používa na vnútorné alebo vonkajšie bodové vykurovanie. Ideálne pre garáže, vonkajšie terasy, kryté bazény alebo dielne. Infračervený ohrievač je určený na vykurovanie plochy 18 m ^2 . Životnosť žiarovky je 6 000 hodín.

POKYNY PRE MONTÁŽ

Po otvorení škatule skontrolujte všetky položky v zozname dielcov. Iba všetky položky sú kompletné, inštalácia mohla nasledovat.

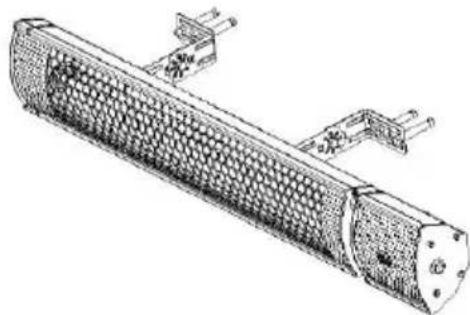

1. Dve konzoly 1 # by mali byt' k ohrievaču pripevnené skrutkami 3 #.
2. Vyvítajte otvory a pripevnite dve konzoly 1 # pripevnením kolíkov 2 #.
3. Konzoly spojte pomocou skrutiek 5 # a matíc 4 #.

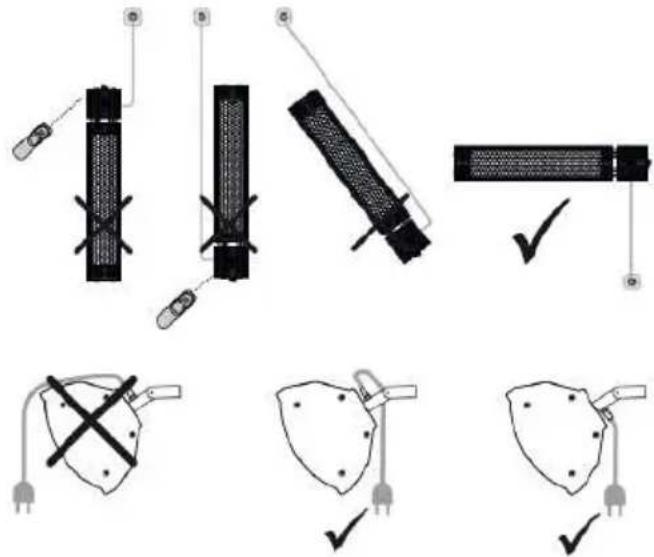

Konzola na pripevnenie na stenu je vybavená ohrievačom, ktorý bol špeciálne navrhnutý tak, aby umožnoval pripevnenie tohto produktu na stenu alebo strop pred vřtaním držiakov na stenu / strop, ktorý je pevný a že neexistujú žiadne skryté vodovodné rúrky alebo elektrické dróty. Ohrievač musí byť inštalovaný najmenej 40 cm od bočných stien a najmenej 240 cm od podlahy.

Dôležité: Zaistite, aby boli prívodné káble správne namontované a aby neprišli do styku s reflektorom ohrievača alebo aby nevstúpili do vyhrievaného priestoru, napájací kábel je možné k nim pripevnit' kovovou montážnou konzolou za ohrievačom plastovými sponami na zips.

Ohrievač musí byt' inštalovaný najmenej 240 cm nad podlahou

Poznámka: Konzola tvaru L je zabalená v škatuli pre statív príslušenstvo:

• Skrutka: M5x10mm - 4 ks
• Konzola v tvare L - 2 ks

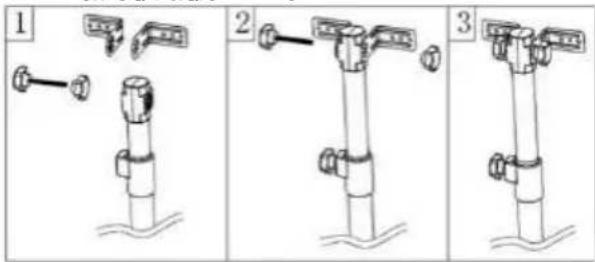

Ohrievač je navrhnutý na namontovanie na slnečník alebo markízu, na pripevnenie môžete použit' náš držiak na slnečník. Držiak na slnečník (nie je súčast'ou balenia), môžete si ho kúpiť samostatne.

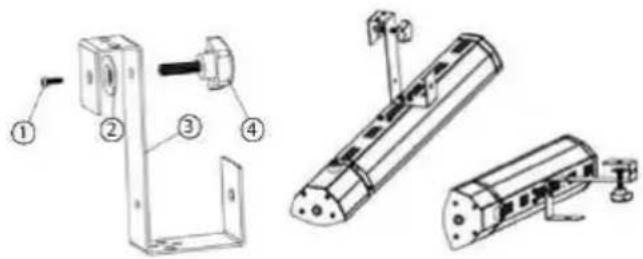

Č. 1	Skrutka M4x12
Č. 2	podložka
Č. 3	Držiak fixátora
Č. 4	Skrutka s gombíkom M8x30

I - spôsob montáže

1. Zapojte jednotku do zásuvky, uistite sa, že napájací zdroj je zhodný s menovitým napätím.
2. Stlačte vypínač na pravej strane ohrievača (väčšie, čierne tlačidlo).
3. Vykurovací výkon zariadenia môžete zvolit' manuálne: jedným stlačením nastavovacieho tlačidla (menšie, červené) na kryte zapnete zariadenie s nízkym vyhrievacím výkonom, druhým stlačením tohto tlačidla prepnete zariadenie na plný vykurovací výkon.
4. Ohrievač zapnite dialkovým ovládaním.
5. Nastavte úroveň výkonu.
6. Ohrievač vypnite dialkovým ovládaním.

Đalšie vlastnosti: Samonastavovacie tepelné vypnutie vypne ohrievač, aby bola zaistená bezpečnost' pri prehriatí.

ZMENA BATÉRIE

Pravidelné a starostlivé čistenie pomáha vášmu infračervenému ohrievaču pracovať efektívne mnoho rokov bez problémov. Ak chcete vyčistit' váš ohrievač následných krokov nižšie :

Ak infračervený ohrievač nefunguje, skontrolujte nasledujúce kroky:

1. Ak kúrenie nebude napájací kábel zapojený do elektrickej zásuvky, ak nie, zapojte ho.
2. Skontrolujte, či nefunguje elektrina pre hlavnú poistku
3. Skontrolujte, či je hlavný vypínač v polohe ON.
4. Ohrievač sa prehrial. Skontrolujte, či sa nenachádzajú nejaké predmety, ktoré sú vo vnútri cesty s ohrievačom. Ak objavíte predmety, ktoré sú v ceste k ohrievaču patia, malo by sa vypnút' a odpojit' napájací kábel. Počkajte, kým vychladne, opatrne vyberte predmet, zasuňte patiový ohrievač do zásuvky a reštartujte patiový ohrievač podľa popisu v prevádzkových pokynoch.
5. Ak chyba nezmizne, prestaňte používať patiový ohrievač a obráťte sa na obchod, kde ste ho zakúpili.
6. LED bliká modro a zeleno - Aktivoval sa systém ochrany proti prevráteniu alebo prehriatiu. Nechajte zariadenie hodinu vychladnút' a reštartujte ho. Uistite sa, že uhol sklonu je v správnom rozsahu 30-40°.

RECYKLÁCIA

Elektrické zariadenia sa nesmú likvidovat's domovým odpadom a namiesto toho by sa mali používať vo vhodných zariadeniach. Informácie o použití môže poskytnút' predajca produktu alebo miestne

úrady. Odpad z elektrických a elektronických zariadení obsahuje látky, ktoré nie sú neutrálne voči prírodnému prostrediu. Zariadenie, ktoré nie je recyklované, predstavuje potenciálne nebezpečenstvo pre životné prostredie a ľudské zdravie.
