Produkta tips	Infrasarkanais sildītājs
Zīmols	NEO tools
Modelis	90030
Izmēri (G x P x A)	660 x 117 x 90 mm
Svars	1.6 kg
Barošana	230 V ~ 50 Hz
Jauda	2000 W (1000 / 2000 W regulējama)
Strāva	9 A
Nepieciešamais drošinātājs	10 A
Aizsardzības klase	IP55
Sildīšanas laukums	18 m²
Lampas kalpošanas laiks	6000 stundas
Termostats	Automātiska atiestatīšana
Sildīšanas režīmi	Zems (1000 W) un augsts (2000 W)
Uzstādīšana	Pie sienas vai uz griestiem, slīpums 30-40°
Minimālais uzstādīšanas augstums	240 cm no grīdas
Minimālais sānu attālums	40 cm no sienām
Tālvadības pults	Jā, ar AAA baterijām
Drošība	Aizsardzība pret krišanu, pārkaršanu, termiskais pārtraucējslēdzis
Izmantošana	Iekštelpās un ārā (terase, garāža, darbnīca)
Apkope	Tīrīšana ar mīkstu, mitru drānu, neiegremdēt
Kastes saturs	Sildītājs, L-veida sienas stiprinājumi, skrūves, uzgriežņi, tālvadības pults, rokasgrāmata

Bieži uzdotie jautājumi - 90030 NEO tools

Kāda ir NEO tools 90030 sildīšanas jauda?

Sildītājs piedāvā regulējamu jaudu: 1000 W (zems režīms) un 2000 W (augsts režīms).

Kādu platību var apsildīt šis infrasarkanais sildītājs?

Tas var apsildīt platību līdz 18 m².

Vai sildītājs ir ūdensizturīgs?

Jā, tam ir IP55 aizsardzības klase, kas to aizsargā pret ūdens šļakatām un putekļiem.

Kā uzstādīt sildītāju pie sienas vai uz griestiem?

Izmantojiet komplektā iekļautos L-veida stiprinājumus. Izurbiet atbilstošus caurumus dībeļiem, piestipriniet stiprinājumus ar M6x60 tapām, tad pieskrūvējiet sildītāju uz stiprinājumiem ar M5x10 skrūvēm. Nodrošiniet vismaz 40 cm attālumu no sānu sienām un 240 cm no grīdas.

Vai sildītāju var izmantot ārā?

Jā, tas ir piemērots izmantošanai ārā, piemēram, uz terases vai garāžā, bet ne mitrā laikā vai vannas istabā.

Kā tīrīt sildītāju?

Atvienojiet to un pagaidiet, līdz tas atdziest. Notīriet korpusu ar mīkstu, mitru drānu. Neizmantojiet abrazīvus tīrīšanas līdzekļus un neiegremdējiet to ūdenī.

Ko darīt, ja sildītājs neieslēdzas?

Pārbaudiet, vai vads ir pareizi pievienots, vai galvenais drošinātājs nav izdedzis un vai slēdzis ir ieslēgts (ON). Ja LED mirgo zils/zaļš, pretapgāšanās vai pretpārkaršanas aizsardzības sistēma ir aktivizēta: ļaujiet atdzist 1 stundu un restartējiet.

Kā lietot tālvadības pulti?

Tālvadības pults ļauj ieslēgt/izslēgt sildītāju un regulēt jaudu. Tā darbojas ar 2 AAA baterijām (nav iekļautas).

Kāds ir sildlampas kalpošanas laiks?

Lampas kalpošanas laiks ir aptuveni 6000 stundas.

Vai sildītājs ir drošs bērniem?

Jā, bet tas kļūst ļoti karsts. Bērni, kas jaunāki par 3 gadiem, ir jātur prom. Bērni vecumā no 3 līdz 8 gadiem drīkst izmantot tikai ieslēgšanas/izslēgšanas pogu uzraudzībā. Neļaujiet bērniem ar to spēlēties.

LIETOŠANAS INSTRUKCIJA 90030 NEO tools

Uzmanīgi izlasiet - infrasarkanais sildītājs ir paredzēts drošai darbībai. Neskatoties uz to, sildītāja uzstādīšana, apkope un darbība var būt bīstama. levērojot šīs procedūras, samazināsies ugunsgrēka, elektriskās

strāvas trieciena un cilvēku ievainojumu risks, kā arī tiks samazināts uzstādīšanas laiks līdz minimumam.

a) Šo ierīci var lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, maņu vai garīgajām spējām vai pieredzes un zināšanu trūkumu, ja viņiem ir dota uzraudzība vai instrukcijas par ierīces drošu lietošanu un viņi saprot ar to saistītā bīstamība. Bērni nedrīkst spēlēt ar ierīci. Tīrīšanu un lietotāja apkopi bērni nedrīkst veikt bez uzraudzības.

b) Nekad nenovietojiet rokas zem sildišanas elementiem!

BRĪDINĀJUMS!

1. Lai izvairītos no pārkaršanas, neaizklājiet sildītāju.
2. Bērni, kas jaunāki par 3 gadiem, ir jātur prom, ja vien tie netiek nepārtraukti uzraudzīti.
3. Bērni no 3 gadu vecuma un jaunāki par 8 gadiem ierīci ieslēdz / izslēdz tikai tad, ja tā ir novietota vai uzstādīta paredzētajā normālajā darbības stāvoklī un viņiem ir dota uzraudzība vai instrukcijas par ierīces drošu lietošanu un izprast iesaistītos draudus. Bērni no 3 gadu vecuma un jaunāki par 8 gadiem nedrīkst iespraust, regulēt un tīrīt ierīci, kā arī veikt lietotāja apkopi.
4. Uzmanību - dažas šī izstrādājuma daļas var ľoti sakarst un izraisīt apdegumus. Īpaša uzmanība jāpievērš bērniem un neaizsargātiem cilvēkiem.

Lietojot elektrisko ierīci, vienmēr jāievēro galvenie piesardzības pasākumi, ieskaitot šādus nosacījumus:

1. Izmantojiet šo sildītāju tikai kā aprakstīts šajā rokasgrāmatā. Cita veida lietošana, ko nav ieteicis ražotājs, var izraisīt ugunsgrēku, elektriskās strāvas trieciju vai cilvēku ievainojumus.
2. Pirms sākat lietot šo sildītāju, izlasiet visu instrukciju.
3. Pirms lietošanas noņemiet vienības formu un pārbaudiet, vai tās ir labā stāvoklī.
4. Neļaujiet bērniem spēlēties ar iepakojuma daļām (piemēram, plastmasas maisiniem)
5. Pārbaudiet mājsaimniecības spriegumu, lai pārliecinātos, ka tas atbilst sildītāja nominālajai specifikācijai.

6. Pirms lietošanas uzmanīgi pārbaudiet strāvas vadu un kontaktdakšu, lai pārliecinātos, ka tie nav bojāti

7. Nelietojiet vadu zem paklāja. Nepārsedziet auklu ar mestiem paklājiem, stīgām vai līdzīgiem apvalkiem. Nenovietojiet vadu zem mēbelēm vai ierīcēm. Novietojiet vadu prom no satiksmes zonas un tur, kur tas netiks apgāzts.

8. Sildītājs nav piemērots izmantošanai ārpus telpām mitrā laikā, vannas istabās vai citā mitrā vai mitrā vidē

9. Lūdzu, ṣemiet vērā, ka sildītājs var sakarst, tāpēc tas jānovieto drošā attālumā no viegli uzliesmojošiem priekšmetiem, piemēram, mēbelēm, aizkariem un tamlīdzīgiem.

10. Neaizsedziet sildītāju.

11. Darbības laikā nelieciet pirkstus vai sveškermenus uz grila.

12. Neievietojiet sveškermenus ventilācijas vai izplūdes atverēs, jo tas var izraisīt elektriskās strāvas triecienu, ugunsgrēku vai sabojāt sildītāju.

13. Sildītāju nedrīkst izvietot tieši zem sienas kontaktligzdas.

14. Nepievienojiet ventilatora sildītāju, izmantojot ieslēgšanas / izslēgšanas taimeri vai citu aprīkojumu, kas ierīci var automātiski ieslēgt.

15. Sildītāju nedrīkst novietot telpās, kur izmanto vai uzglabā viegli uzliesmojošus škidrumus vai gāzes.

16. Ja tiek izmantots pagarinātājs, tam jābūt pēc iespējas īsākam un vienmēr pilnībā izstieptam.

17. Nelietojiet šo sildītāju tiešā vannas, dušas vai peldbaseina apkārtnē.

18. Ja barošanas vads ir bojāts, tas jāmaina ražotājam, tā servisa pārstāvim vai līdzīgi kvalificētām personām, lai izvairītos no briesmām.

19. Jūs nedrīkstat pieslēgt citas ierīces tajā pašā elektrības kontaktligzdā kā ventilatora sildītājs.

20. Pārliecinieties, ka sildītājs vienmēr tiek uzraudzīts, un neļaujiet bērniem un dzīvniekiem atrasties prom no tā;

21. Ja ilgstoši nelietojat ierīci, atvienojiet to no elektrotīkla. Lietošanas laikā neatstājiet sildītāju ievērojamu laiku. Izvelciet kontaktdakšu taisni, nekad nenoņemiet kontaktdakšu, pievelkot vadu.

22. Glabājiet sildītāju tālu no aizkara vai vietām, kur gaisa ieplūdi var viegli aizsprostot.

23. Sildītāja daļas var pārsniegt 200 °C, kontakts ar sildīšanas cauruli, atstarotāju vai garīgajām daļām apkures caurules tuvumā var izraisīt smagus apdegumus. Lai izvairītos no apdegumiem, neļaujiet kailai ādai pieskarties karstajai virsmai.

24. Pirms pieskarieties apkures caurulei vai blakus esošajai dałai, vienmēr laujiet sildišanas elementam atdzist vismaz 10 minūtes

25. Lai novērstu iespējamu elektriskās strāvas triecienu vai noplūdes strāvu, nekad nelietojiet ierīci ar mitru roku un nedarbiniet ierīci, ja uz strāvas vada ir ūdens.

26. Neizmetiet elektriskās ierīces kā neškirotus sadzīves atkritumus, izmantojiet dalītas savākšanas iekārtas. Sazinieties ar vietējo pašvaldību, lai iegūtu informāciju par pieejamajām savākšanas sistēmām. Ja elektroierīces izmet poligonos vai izgāztuvēs, bīstamās vielas var noplust gruntsūdeņos un nonākt barības kēdē, kaitējot jūsu veselībai un labsajūtai.

27. Šī ierīce nav paredzēta lietošanai personām (ieskaitot bērnus), kurām ir ierobežotas fiziskās, maņu vai garīgās spējas vai kurām nav pieredzes un zināšanu, ja vien viniem par personas drošību nav uzraudzījusi vai norādījumus par ierīces lietošanu.

28. Bērni ir jāuzrauga, lai pārliecinātos, ka viņi nespēlē ar ierīci.

TEHNISKAS SPECIFIKACIJAS

Modelis	90-030
Üdensnecaurlaidīga klase	IP55
spriegums	230 V ~
Nepieciešamā jauda	2000W
Pašreizējā	9A
Nepieciešamais drošinātājs	10A
Iestatīšana	10 00 / 2000W
Pašregulējošs termostats	Jā
Apkures zona	18 m ^2
Maks. apgaismojuma laiks	6000 h
Izmēri (mm)	660x117x90
Svars (kg)	1.6

IEVADS

Infrasarkanajā sildītājā ir HELEN LAMP veidota reflektoru sildīšanas sistēma, kas nodrošina vienmērīgu siltuma sadali. Infrasarkanais

sildītājs ietaupa 30% - 40% no elektroenerģijas salīdzinājumā ar tradicionālajām sildītāji. Infrasarkano staru sildītāju parasti izmanto vietas apkurei vai āra apkurei. Lieliski piemērots garāžām, āra iekšpagalmiem, iekštelpu baseiniem vai darbnīcām. Infrasarkanais sildītājs ir paredzēts 18 m·lielas platības sildīšanai . Apkures lampas kalpošanas laiks ir 6000 stundas.

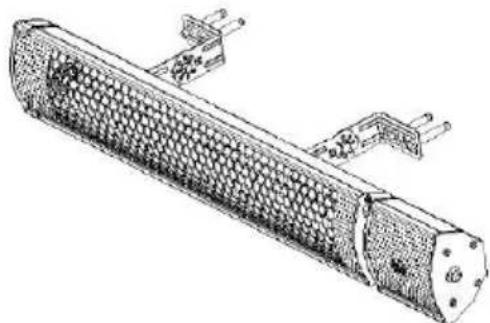

MONTĀŽAS NORĀDĪJUMI

Pēc kastes atvēršanas, lūdzu, pārbaudiet visas preces, salīdzinot ar detaļu sarakstu. Tikai visas preces ir pabeigtas, un instalēšanu varēja sekot.

1. Divas kronšteini 1 # jāpievieno sildītājam ar skrūvēm 3 #.

2. Urbiet caurumus un uzstādiet divus kronšteinus 1 #, piestiprinot tapas 2 #.

3. Savienojiet stiprinājumus ar skrūvēm 5 # un uzgriežniem 4 #.

Nepieciešamie instrumenti: zīmulis, āmurs, līmeņrādis, skrūvgriezis, elektriskā urbjmašīna un urbji.

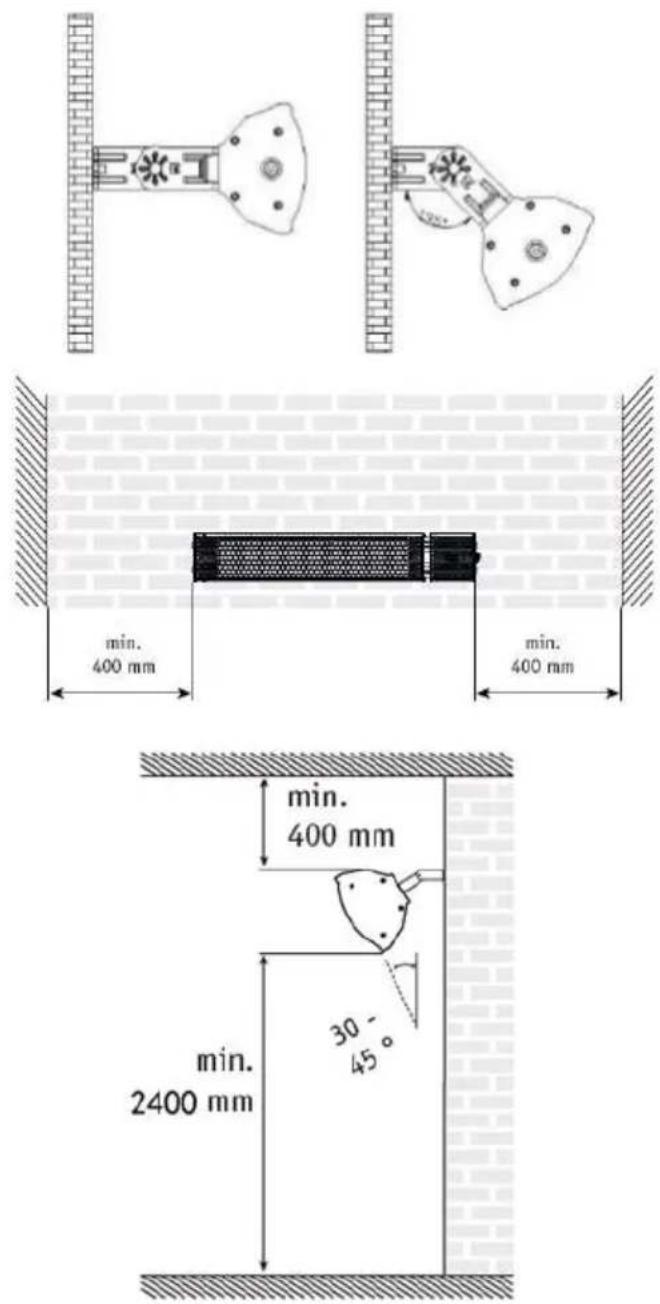

Sienas stiprinājuma kronšteins ir aprīkots ar sildītāju, kas ir īpaši izstrādāts, lai šo izstrādājumu varētu piestiprināt pie sienas vai griestiem pirms sienas / griestu turētāju urbšanas ir ciets un ka nav slēptu ūdensvadu vai elektrības vadu. Sildītājs jāuzstāda ne mazāk kā 40 cm no sānu sienām un ne mazāk kā 240 cm no grīdas. Svarīgi: pārliecinieties, vai barošanas kabeli ir labi piestiprināti un ka tas nesaskaras ar sildītāja atstarotāju vai arī tas nenokļūst apsildāmā vietā, barošanas kabeli tiem var piestiprināt ar metāla stiprinājumu aiz sildītāja ar plastmasas rāvējslēdzējiem.

Sildītājs jāuzstāda vismaz 240 cm virs grīdas

UZSTĀDĪŠANA AR TRIPODA STĀVU (pēc izvēles)
Piezīme: L formas kronšteins iesainots statīva statīva kartona kastē Piederumi:

Skrüve: M5x10mm - 4 gab

L formas kronšteins - 2 gab

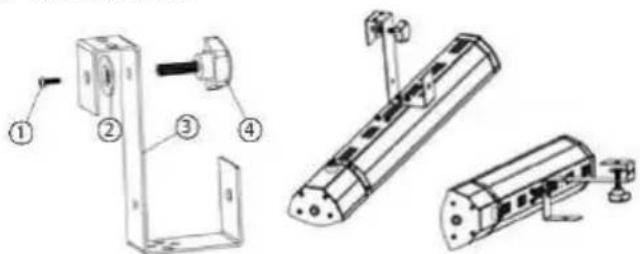

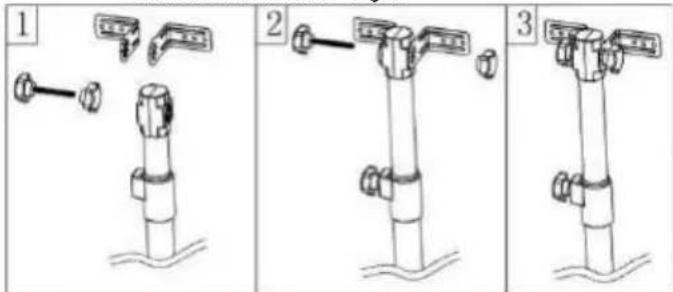

UZSTĀDĪŠANA AR PARASOL (pēc izvēles)

Sildītājs ir paredzēts uzstādīšanai uz saulesarga vai nojumes. Montāžai varat izmantot mūsu saulesarga kronšteinu. Parasol kronšteins (nav iekļauts komplektā), jūs to varat iegādāties atseviški.

No 1	Skrūve M4x12
No 2	Mazgātājs
No 3	Stiprinājuma turētājs
No4	Pogas skrūve M8x30

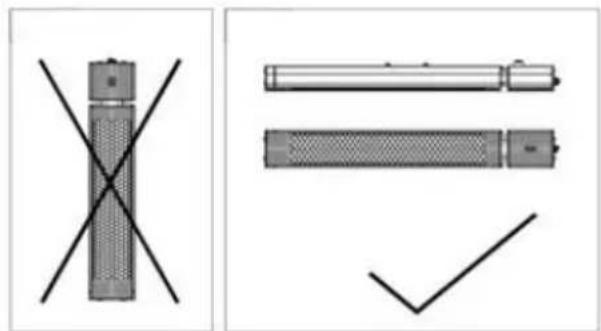

I - montāžas veids

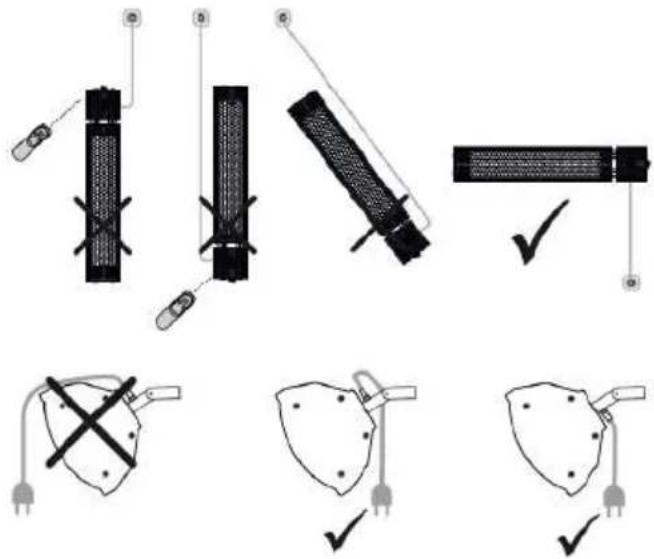

DAŽĀDS MONTĀŽAS leņķis

Labo - zems jaudas līmenis

Kreisi - augsts jaudas limenis

leslēgšana / izslēgšana

1. lespraudiet ierīci kontaktdakšā, pārliecinieties, vai strāvas padeve ir tāda pati kā nominālajā.

2. Nospiediet barošanas pogu sildītāja labajā pusē (lielāka, melna poga).

3. Ierīces sildīšanas jaudu var manuāli izvēlēties: nospiežot korpusa regulēšanas pogu (mazāku, sarkanu), tiek ieslēgta ierīce ar mazu sildīšanas jaudu, otro reizi nospiežot šo pogu, ierīce tiek pārslēgta uz pilnu sildīšanas jaudu.

4. leslēdziet sildītāju ar tālvadības pulti.

5. lestatiet jaudas līmeni.

6. Izslēdziet sildītāju ar tālvadības pulti.

Papildu funkcijas: Pašregulējoša termiskā izslēgšana izslēdz sildītāju, lai nodrošinātu pārkaršanas drošību.

AKUMULATORU MAINIBA

1. Lai atblokētu akumulatoru, uzmanīgi velciet aizbīdni atvērtu ar vāciņu.
2. levietojiet 2 jaunas AAA baterijas, atzīmējiet to nepieciešamo polaritāti (+/-)
3. Aizveriet akumulatora vāciņu, lai aizbīdnis nofiksētos.

TİRİŞANA UN APKOPE

Regulāra un rūpīga tīrīšana palīdz jūsu infrasarkanajam sildītājam efektīvi darboties daudzus gadus bez

problēmām. Lai notīrītu savu sildītājs turpmāka soli zemāk :

1. Atvienojiet strāvas vadu.

2. Pirms turpināt, pārliecinieties, vai sildītājs ir atdzisis

3. Lai sildītājs būtu tīrs, ārējo apvalku var notīrīt ar mīkstu, mitru drānu. Ja nepieciešams, varat izmantot maigu mazgāšanas līdzekli. Pēc tīrīšanas ierīci nosusiniet ar mīkstu drānu. (Uzmanību: neļaujiet škidrumiem ieklūt sildītājā)

4. Sildītāja tīrīšanai nelietojiet spirtu, benzīnu, abrazīvus pulverus, mēbelu pulēšanas līdzekļus vai rupjas sukas. Tas var sabojāt vai pasliktināt sildītāja virsmu.

5. Neiegremdējiet sildītāju ūdenī

6. Pirms lietošanas pagaidiet, kamēr sildītājs ir pilnībā izžuvis.

Uzglabāšana: nelietojiet sildītāju vēsā, sausā vietā, kad to nelieto, lai novērstu putekļu un netīrumu uzkrāšanos. Uzglabāšanai izmantojiet iepakojuma kārbu.

PROBLÉMU NOVĚRŠANA

Ja infrasarkanais sildītājs nedarbojas, pārbaudiet šādas darbības:

1. Ja sildītājs nedarbosies, vads ir pievienots elektrības kontaktligzdai, ja nē, pievienojiet.
2. Pārbaudiet, vai darbojas galvenā drošinātāja elektrība
3. Pārbaudiet, vai strāvas slēdzis nav ON stāvoklī.
4. Sildītājs ir pārkarsis. Pārbaudiet, vai nav priekšmetu, kas atrodas terases sildītāja virzienā. Ja atklājat objektus, kas atrodas patio sildītāja virzienā, tam vajadzētu izslēgties un atvienot strāvas vadu. Pagaidiet, kamēr tas atdziest, uzmanīgi ievietojiet priekšmetu, pievienojiet terases sildītāju kontaktligzdā un restartējiet terases sildītāju, kā aprakstīts lietošanas instrukcijā.
5. Ja klūda neizzūd, pārtrauciet terases sildītāja lietošanu un sazinieties ar veikalu, kur to iegādājāties.
6. Gaismas diode mirgo zilā un zaļā krāsā - ir aktivizēta pretslīpuma vai pārkaršanas aizsardzības sistēma. Laujiet ierīcei stundu atdzist un restartējiet. Pārliecinieties, vai slīpuma leņķis ir pareizajā 30–40° diapazonā.

PĀRSTRĀDĒŠANA

Elektroiekārtas nedrīkst izmest kopā ar sadzīves atkritumiem, tā vietā tās ir jāizmanto atbilstošās telpās. Informāciju par izmantošanu var sniegt produkta pārdevējs vai vietējās iestādes. Elektrisko un

elektronisko iekārtu atkritumos ir vielas, kas nav neitrālas pret dabisko vidi. lekārtas, kas nav pārstrādātas, var radīt draudus videi un cilvēku veselībai.
