Produkttyp	Infrarot-Heizung
Marke	NEO tools
Modell	90030
Abmessungen (L x B x H)	660 x 117 x 90 mm
Gewicht	1,6 kg
Stromversorgung	230 V ~ 50 Hz
Leistung	2000 W (1000 / 2000 W einstellbar)
Strom	9 A
Erforderliche Sicherung	10 A
Schutzart	IP55
Heizfläche	18 m²
Lebensdauer der Lampe	6000 Stunden
Thermostat	Mit automatischer Rückstellung
Heizmodi	Niedrig (1000 W) und Hoch (2000 W)
Montage	Wand oder Decke, Neigung 30-40°
Minimale Montagehöhe	240 cm über dem Boden
Mindestabstand seitlich	40 cm von Wänden
Fernbedienung	Ja, mit AAA-Batterien
Sicherheit	Sturzsicherung, Überhitzungsschutz, thermischer Überlastschutz
Verwendung	Innen- und Außenbereich (Terrasse, Garage, Werkstatt)
Pflege	Reinigung mit weichem, feuchtem Tuch, nicht eintauchen
Lieferumfang	Heizgerät, L-Wandhalterungen, Schrauben, Muttern, Fernbedienung, Handbuch

Häufig gestellte Fragen - 90030 NEO tools

Wie hoch ist die Heizleistung des NEO tools 90030?

Die Heizung bietet eine einstellbare Leistung von 1000 W (niedrige Stufe) und 2000 W (hohe Stufe).

Welche Fläche kann dieser Infrarotheizer beheizen?

Er kann eine Fläche von bis zu 18 m² beheizen.

Ist der Heizer wasserdicht?

Ja, er hat eine Schutzart IP55, die ihn gegen Spritzwasser und Staub schützt.

Wie installiere ich den Heizer an der Wand oder Decke?

Verwenden Sie die mitgelieferten L-Halterungen. Bohren Sie passende Löcher für die Dübel, befestigen Sie die Halterungen mit den Stiften M6x60, und schrauben Sie dann den Heizer mit den Schrauben M5x10 an den Halterungen fest. Stellen Sie einen Abstand von mindestens 40 cm zu den Seitenwänden und 240 cm zum Boden sicher.

Kann der Heizer im Freien verwendet werden?

Ja, er eignet sich für den Außenbereich wie Terrasse oder Garage, jedoch nicht bei Nässe oder im Badezimmer.

Wie reinige ich den Heizer?

Trennen Sie ihn vom Stromnetz und warten Sie, bis er abgekühlt ist. Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel und tauchen Sie ihn nicht ins Wasser.

Was tun, wenn der Heizer nicht angeht?

Überprüfen Sie, ob das Kabel richtig eingesteckt ist, ob die Hauptsicherung nicht ausgelöst hat und ob der Schalter auf ON steht. Wenn die LED blau/grün blinkt, ist der Kippschutz oder Überhitzungsschutz aktiviert: Lassen Sie ihn 1 Stunde abkühlen und starten Sie neu.

Wie verwende ich die Fernbedienung?

Die Fernbedienung ermöglicht das Ein-/Ausschalten des Heizers und die Einstellung der Leistung. Sie funktioniert mit 2 AAA-Batterien (nicht im Lieferumfang enthalten).

Wie lange ist die Lebensdauer der Heizlampe?

Die Lampe hat eine Lebensdauer von etwa 6000 Stunden.

Ist der Heizer sicher für Kinder?

Ja, aber er wird sehr heiß. Kinder unter 3 Jahren müssen ferngehalten werden. Kinder von 3 bis 8 Jahren dürfen nur unter Aufsicht den Ein-/Aus-Schalter bedienen. Lassen Sie Kinder nicht damit spielen.

BEDIENUNGSANLEITUNG 90030 NEO tools

ÜBERSETZUNG DER ORIGINALANLEITUNG

INFRAROTHEIZUNG

90-030

HINWEIS: BEVOR SIE DAS GERÄT ZUM ERSTEN MAL VERWENDEN, LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE FÜR ZUKÜNFTIGE VERWEISE AUF. MENSCHEN, DIE DIESE ANWEISUNG NICHT GELESEN HABEN, SOLTEN DAS GERÄT NICHT ZUSAMMENBAUEN, LICHTEN, EINSTELLEN ODER BETRIEBEN

GENAUE SAFETY VORSCHRIFTEN

BEACHTUNG!

Lesen Sie sorgfältig durch - Die Infrarot-Heizung ist für einen sicheren Betrieb ausgelegt. Trotzdem kann die Installation, Wartung und der Betrieb des Heizgeräts gefährlich sein. Die Einhaltung der folgenden Verfahren

verringert das Risiko von Bränden, Stromschlägen und Verletzungen von Personen und hält die Installationszeit auf ein Minimum.

a) Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder unterwiesen

wurden, das Gerät auf sichere Weise zu verwenden und zu verstehen die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

b) Legen Sie niemals Hände unter die Heizelemente!

WARNUNG!

1. Decken Sie die Heizung nicht ab, um eine Überhitzung zu vermeiden.
2. Kinder unter 3 Jahren sollten ferngehalten werden, sofern sie nicht ständig beaufsichtigt werden.
3. Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn es in der vorgesehenen normalen Betriebsposition aufgestellt oder installiert wurde und sie eine Aufsicht oder Anweisung zur sicheren Verwendung des Geräts erhalten haben die damit verbundenen Gefahren verstehen. Kinder unter 3 Jahren und unter 8 Jahren dürfen das Gerät nicht anschließen, regulieren und reinigen oder Wartungsarbeiten am Benutzer durchführen.
4. Achtung - Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss der Anwesenheit von Kindern und schutzbedürftigen Personen gewidmet werden.

Bei der Verwendung von Elektrogeräten sollten immer die folgenden grundlegenden Vorsichtsmaßnahmen beachtet werden:

1. Verwenden Sie diese Heizung nur wie in diesem Handbuch beschrieben. Jede andere vom Hersteller nicht empfohlene Verwendung kann zu Feuer, Stromschlag oder Verletzungen von Personen führen.
2. Lesen Sie alle Anweisungen, bevor Sie dieses Heizgerät verwenden.
3. Nehmen Sie das Gerät aus der Verpackung und prüfen Sie vor der Verwendung, ob es in gutem Zustand ist.
4. Lassen Sie Kinder nicht mit Teilen der Verpackung (z. B. Plastiktüten) spielen.
5. Überprüfen Sie die Haushaltsspannung, um sicherzustellen, dass sie der Nennspezifikation des Heizgeräts entspricht.
6. Überprüfen Sie das Netzkabel und den Stecker sorgfältig, bevor Sie es verwenden, um sicherzustellen, dass sie nicht beschädigt sind
7. Führen Sie keine Schnur unter Teppichboden. Decken Sie das Kabel nicht mit Teppichen, Läufern oder ähnlichen Abdeckungen ab. Verlegen Sie das Kabel nicht unter Möbeln oder Geräten. Verlegen Sie das Kabel außerhalb des Verkehrsbereichs und dort, wo es nicht ausgelöst wird.
8. Die Heizung ist nicht für den Einsatz im Freien bei feuchtem Wetter, in Badezimmern oder in anderen nassen oder feuchten Umgebungen geeignet
9. Bitte beachten Sie, dass die Heizung sehr heiß werden kann und daher in sicherem Abstand von brennbaren Gegenständen wie Möbeln, Vorhängen und Ähnlichem aufgestellt werden sollte.
10. Decken Sie die Heizung nicht ab.
11. Legen Sie während des Betriebs keine Finger oder Fremdkörper in den Grill.
12. Setzen Sie keine Fremdkörper in Belüftungs- oder Abluftöffnungen ein und lassen Sie diese nicht eindringen, da dies zu einem elektrischen Schlag, einem Brand oder einer Beschädigung der Heizung führen kann.
13. Die Heizung darf sich nicht unmittelbar unter einer Steckdose befinden.
14. Schließen Sie die Heizlüfter nicht mit einem Ein / Aus-Timer oder anderen Geräten an, die das Gerät automatisch einschalten können.
15. Das Heizgerät darf nicht in Räumen aufgestellt werden, in denen brennbare Flüssigkeiten oder Gase verwendet oder gelagert werden.
16. Wenn ein Verlängerungskabel verwendet wird, muss es so kurz wie möglich sein und immer vollständig verlängert sein.

17. Verwenden Sie diese Heizung nicht in der unmittelbaren Umgebung eines Bades, einer Dusche oder eines Schwimmbades.

18. Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.

19. Sie dürfen keine anderen Geräte an dieselbe Netzsteckdose wie die Lüfterheizung anschließen.
20. Stellen Sie sicher, dass die Heizung immer überwacht wird, und halten Sie Kinder und Tiere davon fern.
21. Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker. Lassen Sie die Heizung während des Betriebs nicht längere Zeit stehen. Ziehen Sie den Stecker gerade heraus und entfernen Sie ihn niemals durch Ziehen am Kabel.
22. Halten Sie die Heizung von Vorhängen oder Stellen fern, an denen der Lufteinlass leicht blockiert werden kann.
23. Teile der Heizung können 200 exceed überschreiten. Kontakt mit dem Heizrohr, dem Reflektor oder mentalen Teilen in der Nähe des Heizrohrs kann schwere Verbrennungen verursachen. Lassen Sie nackte Haut nicht die heiße Oberfläche berühren, um Verbrennungen zu vermeiden.
24. Lassen Sie das Heizelement immer mindestens 10 Minuten abkühlen, bevor Sie das Heizrohr oder das angrenzende Teil berühren
25. Verwenden Sie das Gerät niemals mit nasser Hand und bedienen Sie es nicht, wenn sich Wasser am Netzkabel befindet, um einen möglichen Stromschlag oder Leckstrom zu vermeiden.
26. Entsorgen Sie Elektrogeräte nicht als unsortierten Siedlungsabfall, sondern verwenden Sie separate Sammeleinrichtungen. Informationen zu den verfügbaren Sammelsystemen erhalten Sie von Ihrer örtlichen Regierung. Wenn Elektrogeräte auf Mülldeponien oder Mülldeponien entsorgt werden, können gefährliche Substanzen in das Grundwasser gelangen und in die Nahrungskette gelangen, was Ihre Gesundheit und Ihr Wohlbefinden schädigt.
27. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person in Bezug auf die Verwendung des Geräts beaufsichtigt oder angewiesen.
28. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

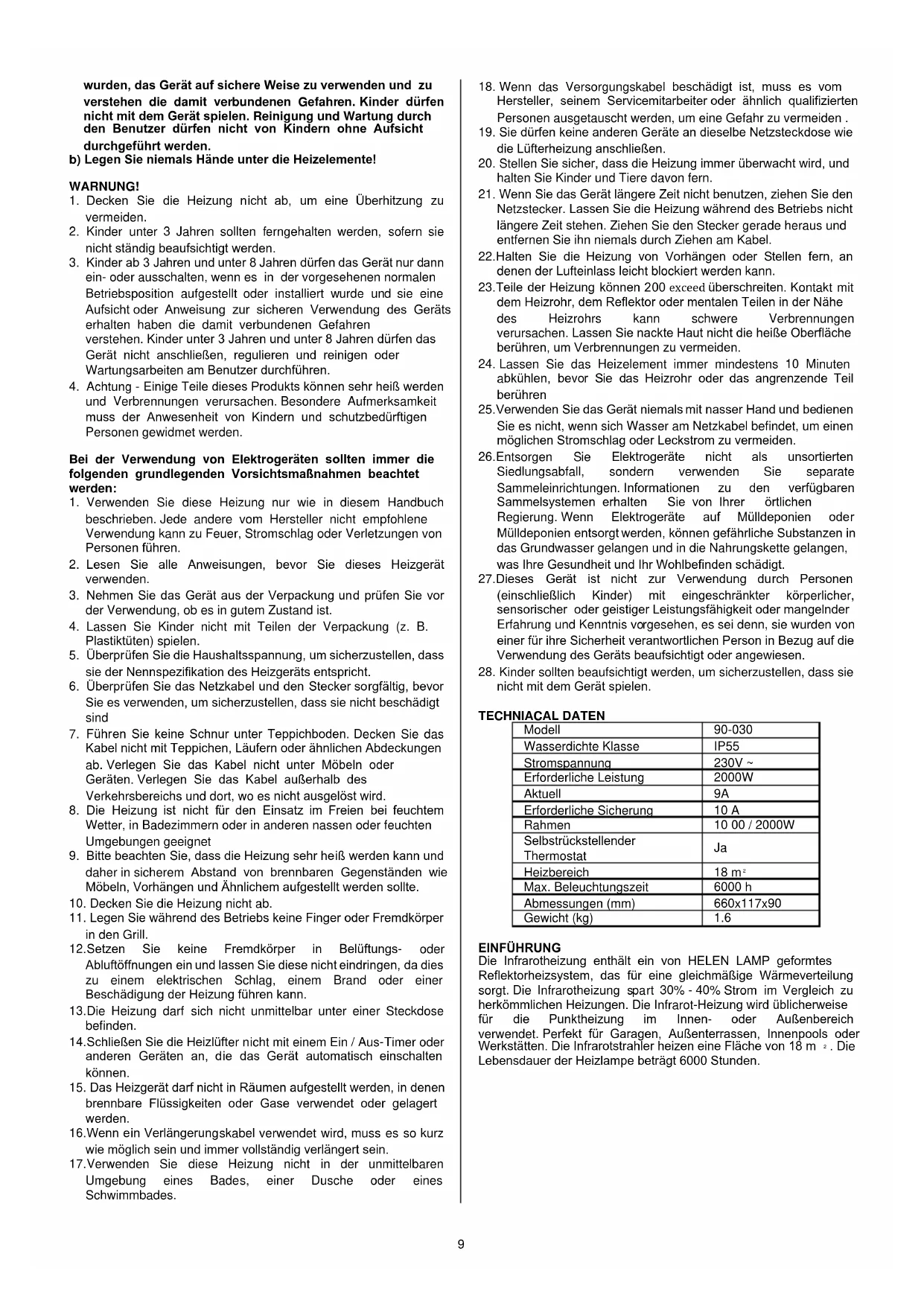

TECHNIACAL DATEN

Modell	90-030
Wasserdichte Klasse	IP55
Stromspannung	230V ~
Erforderliche Leistung	2000W
Aktuell	9A
Erforderliche Sicherung	10 A
Rahmen	10 00 / 2000W
Selbstrückstellender Thermostat	Ja
Heizbereich	18 m^2
Max. Beleuchtungszeit	6000 h
Abmessungen (mm)	660x117x90
Gewicht (kg)	1.6

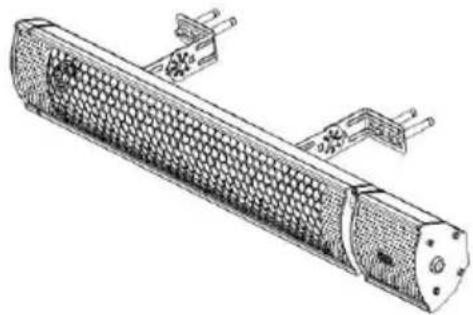

EINFÜHRUNG

Die Infrarotheizung enthält ein von HELEN LAMP geformtes Reflektorheizsystem, das für eine gleichmäßige Wärmeverteilung sorgt. Die Infrarotheizung spart 30% - 40% Strom im Vergleich zu herkömmlichen Heizungen. Die Infrarot-Heizung wird üblicherweise für die Punktheizung im Innen- oder Außenbereich verwendet. Perfekt für Garagen, Außenterrassen, Innenpools oder Werkstätten. Die Infrarotstrahler heizen eine Fläche von 18 m ^2 . Die Lebensdauer der Heizlampe beträgt 6000 Stunden.

MONTAGEANLEITUNGEN

1	Halterung	L Form	4 STÜCK
2	Befestigungsstift	M6x60	4 STÜCK
3	Schraube	M5x10	4 STÜCK
4	Nuss	M6	2 PCS
5	Unterlegscheibe	6 mm x 1 mm	2 PCS
6	Schraube	M6x12	2 PCS

INSTALLATION

Bitte überprüfen Sie alle Artikel anhand der Teileliste, nachdem Sie die Box geöffnet haben. Nur alle Elemente sind vollständig, die Installation könnte verfolgt werden.

1. Zwei Halterungen 1 # sollten mit den Schrauben 3 # am Heizgerät befestigt werden.
2. Bohren Sie Löcher und montieren Sie zwei Halterungen 1 #, indem Sie die Stifte 2 # montieren.
3. Verbinden Sie die Halterungen mit den Schrauben 5 # und den Muttern 4 #.

Benötigte Werkzeuge: Bleistift, Hammer, Wasserwaage, Schraubendreher, Bohrmaschine und Bohrer.

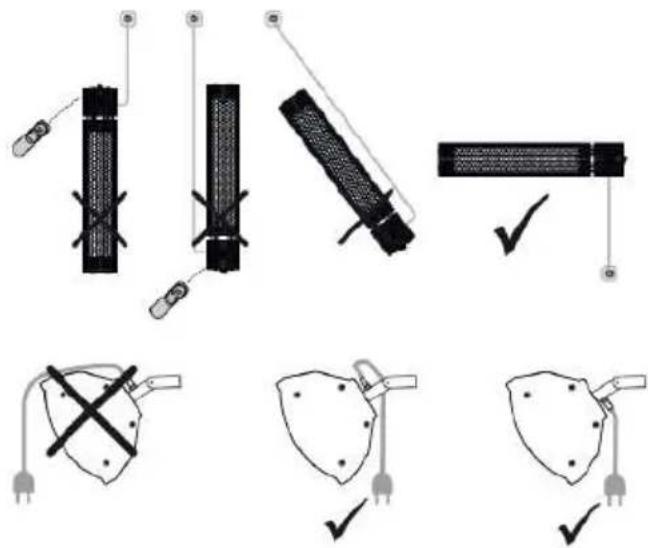

Im Lieferumfang des Heizgeräts ist eine Wandhalterung enthalten, die speziell dafür entwickelt wurde, dass dieses Produkt an einer Wand oder Decke angebracht werden kann, bevor die Halterungen für die Wand / Decke fest sind und keine versteckten Wasserleitungen oder elektrischen Leitungen vorhanden sind. Die Heizung muss mindestens 40 cm von den Seitenwänden entfernt und mindestens 240 cm vom Boden entfernt installiert werden. Wichtig: Stellen Sie sicher, dass die Versorgungskabel gut montiert sind und nicht mit dem Reflektor des Heizgeräts in Berührung kommen oder nicht in den beheizten Bereich gelangen. Das Versorgungskabel kann mit Kunststoff-Kabelbindern an der Metallhalterung hinter dem Heizgerät befestigt werden.

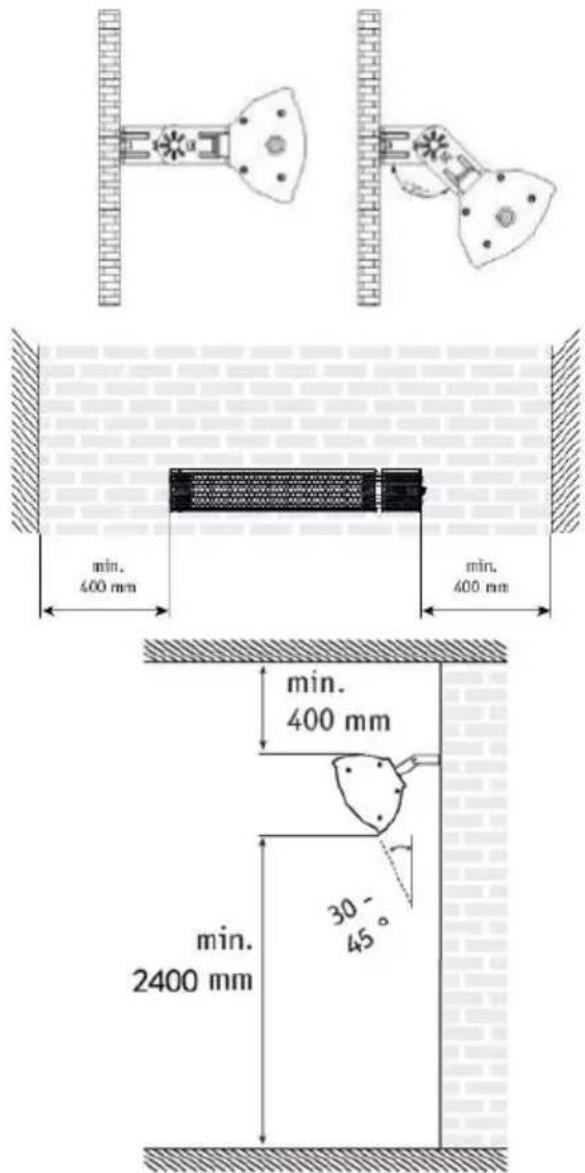

Die Heizung muss mindestens 240 cm über dem Boden installiert werden

Hinweis: L-förmige Halterung im Stativkarton Zubehör:

● Schraube: M5x10mm - 4 Stk
L-förmige Halterung - 2 Stk

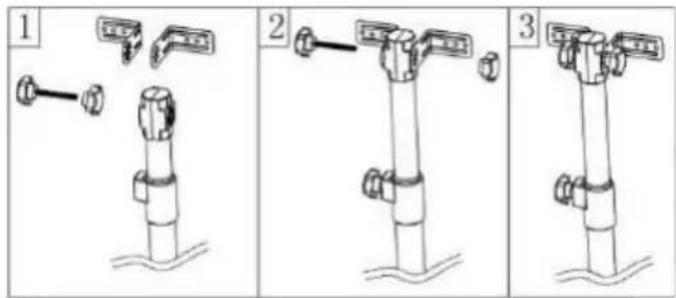

Die Heizung ist für die Montage am Sonnenschirm oder an der Markise ausgelegt. Für die Montage können Sie unsere Sonnenschirmhalterung verwenden. Sonnenschirmhalterung (nicht im Lieferumfang enthalten) können separat erworben werden.

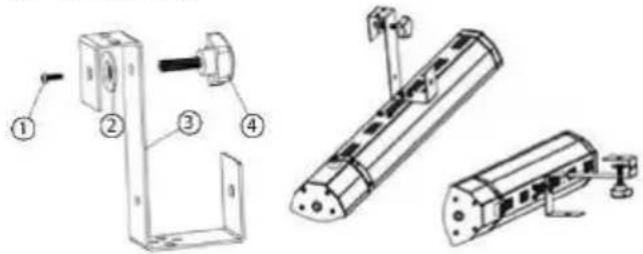

No 1	Schraube M4x12
No 2	Unterlegscheibe
No 3	Fixiererhalter
Nr.r 4	Knopfschraube M8x30

Ich - Montageweg

VERWENDUNG VON ANWEISUNGEN

FERNBEDIENUNG

AN AUS

Rechter Knopf - Niedriger Leistungspegel

linker Knopf - Hohe Leistung

Einschalten / Ausschalten

1. Stecken Sie das Gerät in eine Steckdose und stellen Sie sicher, dass die Stromversorgung der Nennspannung entspricht.
2. Drücken Sie den Netzschalter auf der rechten Seite des Heizgeräts (größerer schwarzer Knopf).
3. Sie können die Heizleistung des Geräts manuell auswählen: Durch einmaliges Drücken der Einstelltaste (kleiner, rot) am Gehäuse wird das Gerät mit geringer Heizleistung eingeschaltet. Durch zweites Drücken dieser Taste wird das Gerät auf volle Heizleistung umgeschaltet.
4. Schalten Sie die Heizung per Fernbedienung ein.
5. Stellen Sie die Leistungsstufe ein.
6. Schalten Sie die Heizung per Fernbedienung aus.
   Zusätzliche Merkmale: Die selbstrückstellende Wärmeabschaltung schaltet die Heizung aus, um die Sicherheit bei Überhitzung zu gewährleisten.

BATTERIEWECHSEL

1. Ziehen Sie zum Entriegeln der Batterie den Riegel vorsichtig mit der Abdeckung auf.
2. Legen Sie 2 neue AAA-Batterien ein und beachten Sie deren erforderliche Polarität (+/-).
3. Schließen Sie die Batterieabdeckung, damit die Verriegelung einrastet.

REINIGUNG UND WARTUNG

Durch regelmäßige und sorgfältige Reinigung arbeitet Ihr Infrarotstrahler viele Jahre lang effizient. Zum Reinigen Sie Ihre Heizung folgen die Schritte unten:

1. Ziehen Sie das Netzkabel ab.
2. Stellen Sie sicher, dass die Heizung kühl ist, bevor Sie fortfahren

3. Um die Heizung sauber zu halten, kann die Außenhülle mit einem weichen, feuchten Tuch gereinigt werden. Bei Bedarf können Sie ein mildes Reinigungsmittel verwenden. Trocknen Sie das Gerät nach der Reinigung mit einem weichen Tuch. (Achtung: Lassen Sie keine Flüssigkeiten in die Heizung gelangen.)

4. Verwenden Sie zum Reinigen der Heizung keinen Alkohol, Benzin, Schleifpulver, Möbelpolitur oder grobe Bürsten. Dies kann die Oberfläche des Heizgeräts beschädigen oder beschädigen.

5. Tauchen Sie die Heizung nicht in Wasser

6. Warten Sie vor dem Gebrauch, bis die Heizung vollständig trocken ist.

Lagerung: Lagern Sie das Heizgerät an einem kühlen, trockenen Ort, wenn Sie es nicht benutzen, um Staub- und Schmutzansammlungen zu vermeiden. Verwenden Sie zum Aufbewahren den Verpackungskarton.

FEHLERBEHEBUNG

Wenn die Infrarotheizung nicht funktioniert, überprüfen Sie die folgenden Schritte:

1. Wenn die Heizung nicht funktioniert, ist das Netzkabel an eine Steckdose angeschlossen. Wenn nicht, schließen Sie es an.
2. Überprüfen Sie, ob die Hauptsicherung mit Strom versorgt wird
3. Überprüfen Sie, ob der Netzschalter nicht auf ON steht.
4. Die Heizung ist überhitzt. Suchen Sie nach Gegenständen, die sich im Weg der Terrassenheizung befinden. Wenn Sie Objekte entdecken, die der Terrassenheizung im Weg stehen, sollte diese ausgeschaltet und das Netzkabel abgezogen werden. Warten Sie, bis es abgekühlt ist, entfernen Sie das Objekt vorsichtig, stecken Sie die Terrassenheizung in die Steckdose und starten Sie die Terrassenheizung wie in der Bedienungsanleitung beschrieben neu.
5. Wenn der Fehler nicht verschwindet, verwenden Sie die Terrassenheizung nicht mehr und wenden Sie sich an das Geschäft, in dem Sie sie gekauft haben.
6. LED blinkt blau und grün - Kipp- oder Überhitzungsschutz wurde aktiviert. Lassen Sie das Gerät eine Stunde lang abkühlen und starten Sie es neu. Stellen Sie sicher, dass der Neigungswinkel im richtigen Bereich von 30-40° liegt.

RECYCLING

Elektrische Geräte dürfen nicht im Hausmüll entsorgt werden und sollten stattdessen in geeigneten Einrichtungen verwendet werden. Informationen zur Nutzung können vom Produktanbieter oder den örtlichen

Behörden bereitgestellt werden. Elektro- und Elektronikaltgeräte enthalten Stoffe, die für die natürliche Umwelt nicht neutral sind. Geräte, die nicht recycelt werden, stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar.

RU

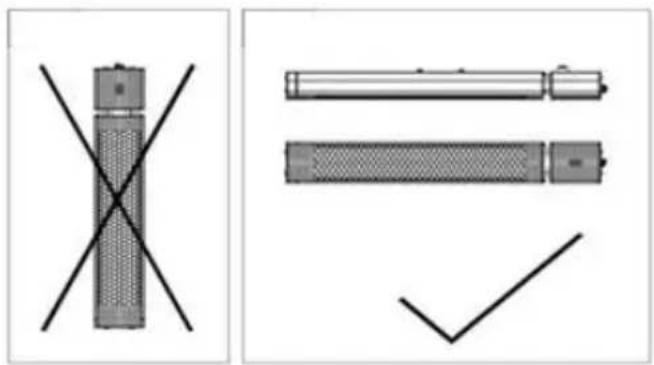

VERSCHILLENDE MONTAGEHOEK
