MODE D'EMPLOI 90-153 NEO tools

Ce produit ne convient qu'à un usage occasionnel ou à une utilisation dans des endroits bien isolés.34

Chauffages à l'huile : 90-151, 90-152, 90-153

NOTE : AVANT D'UTILISER L'APPAREIL, VEUILLEZ LIRE

ATTENTIVEMENT CE MANUEL ET LE CONSERVER POUR RÉFÉRENCE ULTÉRIEURE. LES PERSONNES QUI N'ONT PAS LU LES INSTRUCTIONS NE DOIVENT PAS PROCÉDER À L'ASSEMBLAGE, AU RÉGLAGE OU À L'UTILISATION DE L'APPAREIL. DISPOSITIONS SPÉCIFIQUES EN MATIÈRE DE SÉCURITÉ REMARQUE ! Lisez attentivement le mode d'emploi et respectez les avertissements et les consignes de sécurité qu'il contient. L'appareil a été conçu pour fonctionner en toute sécurité. Néanmoins, l'installation, l'entretien et l'utilisation de l'appareil peuvent être dangereux. Le respect des procédures suivantes réduira les risques d'incendie, d'électrocution et de blessure, ainsi que le temps d'installation de l'appareil. LISEZ ATTENTIVEMENT LE MANUEL D'UTILISATION POUR VOUS FAMILIARISER AVEC L'APPAREIL CONSERVEZ CE MANUEL POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

Des précautions de base doivent toujours être prises lors de l'utilisation d'un appareil électrique : ATTENTION : Pour réduire les risques d'incendie, d'électrocution ou de blessures :

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité ou qu'elles n'aient reçu des instructions concernant l'utilisation de l'appareil.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Le produit est destiné à un usage domestique uniquement.

• Branchez l'appareil sur une source de courant alternatif monophasé dont la tension est indiquée sur la plaque signalétique.

• Pour éviter toute surchauffe, ne couvrez pas l'appareil.

• Ne laissez jamais l'appareil sans surveillance lorsqu'il est utilisé. Toujours éteindre le produit et le débrancher de la prise électrique lorsqu'il n'est pas utilisé.

• Des précautions particulières doivent être prises lorsque le chauffage est utilisé par ou à proximité d'enfants, d'invalides ou de personnes âgées, et lorsque le chauffage est laissé allumé sans surveillance.

• Le chauffage ne doit pas être placé directement sous une prise électrique.

• Ne pas faire passer le câble sous la moquette et ne pas le recouvrir de tapis, de patins, etc. Poser le câble à l'écart de la zone de circulation et à un endroit où l'on ne risque pas de trébucher dessus.

• N'utilisez pas un appareil dont le cordon ou la fiche est endommagé(e), si l'appareil a mal fonctionné, s'il est tombé ou s'il a été endommagé de quelque manière que ce soit.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un centre de service agréé ou toute autre personne qualifiée et autorisée afin d'éviter tout danger.

• Évitez d'utiliser une rallonge car elle peut surchauffer et provoquer un risque d'incendie.

• Utilisez le chauffage dans une pièce bien ventilée. N'utilisez l'appareil que sur des surfaces planes et sèches.

• Ne placez pas le chauffage à proximité de matériaux, de surfaces ou de substances inflammables, car cela pourrait entraîner un risque d'incendie. Les matériaux, surfaces ou substances inflammables susmentionnés doivent être éloignés d'au moins 1 m de l'avant de l'appareil, ainsi que des côtés et de l'arrière.

• Ne pas utiliser l'appareil dans des pièces où sont stockés de l'essence, de la peinture ou d'autres liquides inflammables, par exemple dans des espaces confinés. Dans les garages ou les ateliers en raison de la présence de pièces chaudes ou d'étincelles à l'intérieur de l'appareil.

• N'utilisez pas le chauffage à proximité immédiate d'une baignoire, d'une douche ou d'une piscine. Ne placez jamais l'appareil dans un endroit où il pourrait tomber dans une baignoire ou un autre récipient contenant de l'eau.

• L'appareil est chaud lorsqu'il est utilisé. Pour éviter les brûlures et les blessures, ne laissez pas la peau nue toucher les surfaces chaudes. Si possible, utilisez des poignées pour déplacer le produit.

• Veillez à ce qu'aucun autre appareil ne soit utilisé sur le même circuit électrique que le produit, car une surcharge pourrait se produire.

• Ce radiateur est rempli d'une quantité mesurée d'huile spéciale.

• Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son représentant, qui doit être contacté en cas de fuite d'huile.

• Respecter les règles d'élimination des huiles lors de la mise au rebut de l'appareil.

• N'utilisez pas le chauffage dans une pièce dont la surface au sol est inférieure à 5 m2.

• Ne placez pas le câble près de la surface chaude de l'appareil.

• Pour réduire le risque d'incendie, les textiles, rideaux et autres matériaux inflammables doivent être maintenus à une distance d'au moins 1 m de l'appareil.

• Ne placez pas l'appareil près du lit, car des objets tels que des oreillers ou des couvertures peuvent tomber du lit et s'enflammer à cause de l'appareil.

• Débranchez toujours l'appareil lorsqu'il n'est pas utilisé.

• Toujours brancher les appareils de chauffage directement sur une prise murale. Ne jamais les utiliser avec une rallonge ou un répartiteur de courant portable (prise de courant/ligne).

• Ne pas faire passer le câble sous la moquette. Ne pas couvrir le câble avec des tapis, des patins ou autres. Ne pas faire passer le câble sous des meubles ou des appareils. Poser le câble à l'écart de la zone de circulation et à un endroit où l'on ne risque pas de trébucher dessus.

• Vérifier les connexions du câble et de la fiche de l'appareil de chauffage : ➢ Une mauvaise connexion à la prise murale ou des fiches mal fixées peuvent entraîner une surchauffe de la prise ou de la fiche. Veillez à ce que la fiche soit bien fixée à la prise. ➢ Les radiateurs consomment plus de courant que les petits appareils. Une surchauffe de la prise peut se produire même si cela ne s'est pas produit lors de l'utilisation d'autres appareils. ➢ Vérifiez fréquemment pendant l'utilisation si la prise ou le panneau avant est CHAUD ! ➢ Si c'est le cas, cessez d'utiliser l'appareil et demandez à un électricien qualifié de vérifier et/ou de remplacer les prises endommagées.

• Pour éviter toute surchauffe, ne couvrez pas l'appareil.

PICTOGRAMMES ET AVERTISSEMENTS

1.Lisez attentivement les instructions. 2.Nécessite un assemblage. 3.Attention : surface chaude. 4.Ne pas couvrir les ouvertures de l'appareil de chauffage. 5.Débrancher l'alimentation électrique avant toute réparation. 6.Pour une utilisation à l'intérieur. 7.Protéger de l'eau et de l'humidité. 8.Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont sous surveillance constante. 9.Ne pas jeter avec les ordures ménagères. 10.Sélectivement recyclable.

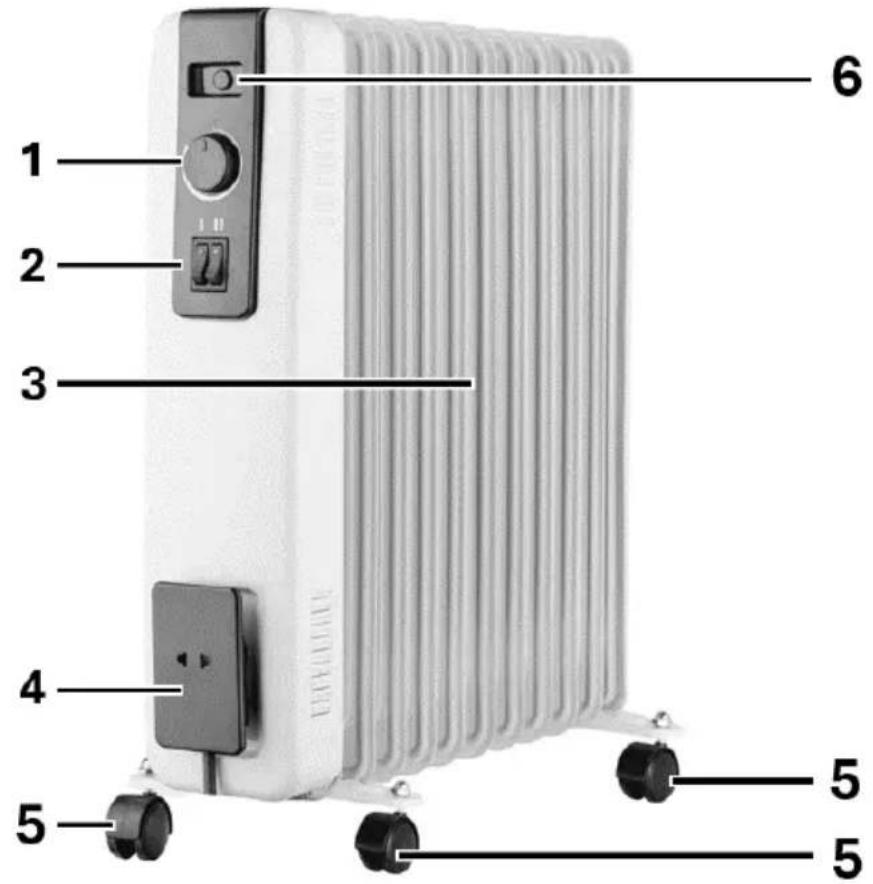

DESCRIPTION DES ÉLÉMENTS GRAPHIQUES

La numérotation ci-dessous se réfère aux composants de l'appareil illustrées sur les pages graphiques de ce manuel. Désignation Fig. A Description

Nervures de radiateur

Crochet pour enrouler le câble d'alimentation

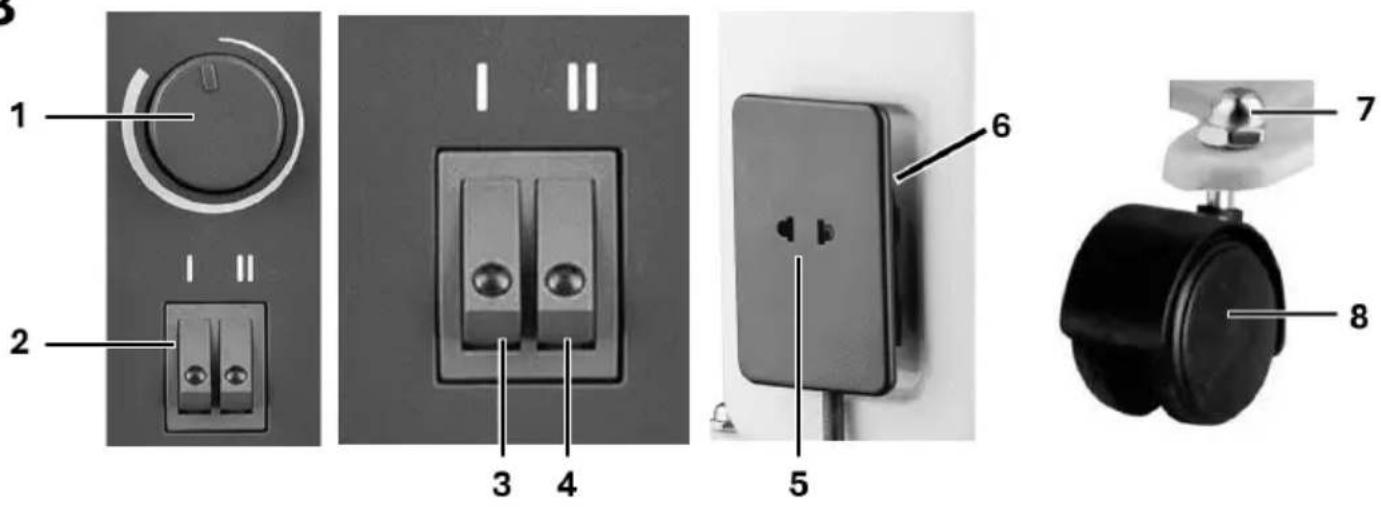

Poignée de transport111 Désignation Fig. B Description

Bobine de cordon d'alimentation

Écrou borgne/trou dans la plaque de montage

• Il peut y avoir des différences entre le graphique et le produit réel. OBJECTIF L'appareil est destiné à être utilisé dans les habitations et les petits locaux. Il n'est pas destiné à être utilisé dans des serres ou sur des chantiers de construction. Lors de la première mise en service, une odeur de chauffage peut se dégager. Ce phénomène est normal et disparaît après quelques minutes de fonctionnement. Toutefois, si elle persiste plus longtemps, contactez le service après-vente.

Le poêle est emballé sans les pieds. Ceux-ci doivent être montés avant la mise en service de l'appareil. ATTENTION : Ne pas utiliser l'appareil sans les roulettes. N'utiliser l'appareil qu'en position verticale (roulettes en bas, commandes en haut), toute autre position pouvant créer une situation dangereuse.

• Placez le corps de chauffe à l'envers dans un endroit exempt d'égratignures, assurez-vous qu'il est stable et qu'il ne tombera pas.

• Insérer les roulettes fig. B8 dans les trous de la plaque de montage comme indiqué sur la fig. B7 et serrer avec les écrous borgnes fig. B7. Répéter cette opération pour les 3 autres roulettes. ATTENTION : ne pas trop serrer car cela pourrait endommager la plaque de montage ou les filetages. MODE D'EMPLOI

• Avant d'utiliser l'appareil, placez-le sur une surface plane et stable, car il risque d'être endommagé s'il est placé sur une pente.

• Mettez toutes les commandes en position d'arrêt et insérez la fiche dans une prise de courant dotée d'une bonne mise à la terre. Assurez-vous que la prise correspond à la plaque signalétique et que la fiche est bien ajustée.

• Tournez le bouton du thermostat dans le sens des aiguilles d'une montre jusqu'à la position MAX et allumez le chauffage comme suit

➢ premier interrupteur (I) fig. B3 ➢ ou le deuxième bouton de commutation (II) Fig. ➢ ou appuyer sur les deux interrupteurs (I) fig. B3 et (II) fig. B4 en réglant les deux résistances ensemble.

• Lorsque la pièce a atteint la température souhaitée, tournez lentement le bouton du thermostat Fig. A1 dans le sens inverse des aiguilles d'une montre jusqu'à ce que le témoin lumineux s'éteigne. Vous pouvez maintenant laisser le thermostat sur ce réglage. Dès que la température ambiante descend en dessous de la température réglée, l'appareil s'allume automatiquement jusqu'à ce que la température réglée soit à nouveau atteinte. De cette manière, la température ambiante reste constante tout en utilisant l'électricité de la manière la plus économique possible.

• Si vous souhaitez modifier la température de la pièce, tournez le bouton du thermostat Fig. A1 dans le sens des aiguilles d'une montre pour augmenter la température ou dans le sens inverse pour la diminuer.

• Ce radiateur est équipé d'un système de protection contre la surchauffe qui arrête le radiateur lorsque certaines de ses parties deviennent excessivement chaudes.

• Pour éteindre complètement l'appareil, réglez toutes les commandes sur OFF et débranchez la fiche de la prise de courant.

ENTRETIEN ET STOCKAGE

• Débranchez toujours la fiche de la prise de courant et attendez que l'appareil refroidisse avant de le nettoyer.

• Essuyez le radiateur avec un chiffon doux et humide (pas mouillé).

Ne pas immerger le chauffe-eau dans l'eau. N'utilisez pas de produits chimiques de nettoyage tels que des détergents ou des produits abrasifs. Ne laissez pas l'intérieur du chauffe-eau devenir humide, car cela pourrait constituer un danger.

• Pour ranger l'appareil, enroulez le câble autour de la bobine Fig. B6 et insérez le bouchon dans les trous prévus Fig. B5 et rangez l'appareil dans un endroit propre et sec.

• En cas de panne ou de doute, ne réparez pas le chauffage vous- même, il y a un risque d'incendie ou d'électrocution. Contactez votre revendeur ou un centre de service agréé. CONTENU DU KIT :

• Roues de transport avec écrous 4kpl.

• documentation 1pc. Chauffage au fioul Paramètres Valeur Modèle 90-151 90-152 90-153 Tension d'alimentation 230V AC 230V AC 230V AC Fréquence d'alimentation 50 Hz 50 Hz 50 Hz Puissance de chauffage 1500 W 2000 W 2500 W Classe de protection

Poids (sans accessoires) 4,7 kg 5,7 kg 7 kg Nombre de côtes

90-151, 90-152, 90-153 désigne à la fois le type et la désignation de la machine

Les produits à alimentation électrique ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans des installations appropriées pour être éliminés. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas respectueuses de l'environnement. Les équipements non recyclés présentent un risque potentiel pour l'environnement et la santé humaine. "GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : " GTX Poland ") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : " Manuel "), y compris entre autres. Tous les droits d'auteur relatifs au contenu de ce manuel (ci-après dénommé "Manuel"), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à GTX Poland et font l'objet d'une protection juridique conformément à la loi du 4 février 1994 sur les droits d'auteur et les droits connexes (c'est-à-dire le Journal officiel 2006 n° 90, article 631, tel qu'amendé). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel ainsi que de ses éléments individuels sans le consentement écrit de GTX Poland sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales.112 90-151 Paramètres Désignation Valeur Unité

Paramètres Unité Énergie thermique

Type de chauffage/régulation de la température de la pièce (sélectionner une option) Puissance calorifique nominale

chauffage à un seul niveau, pas de contrôle de la température de la pièce Non Puissance calorifique minimale (indicative)

deux niveaux manuels ou plus, pas de contrôle de la température ambiante Non Puissance calorifique maximale fixe

avec thermostat mécanique pour le contrôle de la température ambiante Oui

avec contrôle électronique de la température ambiante Non Consommation d'électricité pour usage propre

contrôle électronique de la température ambiante + minuterie journalière Non En mode arrêt Après

contrôle électronique de la température ambiante + minuterie hebdomadaire Non En mode veille Psm

Autres options d'ajustement (plusieurs peuvent être sélectionnées) En mode veille Pidels

contrôle de la température ambiante avec détection de présence Non En mode veille du réseau Pnsm

contrôle de la température ambiante avec détection des fenêtres ouvertes Non Mode veille avec affichage d'informations ou d'état pas

option télécommande Non Efficacité énergétique saisonnière du chauffage des locaux en mode actif ηs,on

actionnement adaptatif Non

restriction du temps de travail Non

capteur à ampoule noire Non

fonction d'auto-apprentissage Non

la précision du contrôle Non Coordonnées de la personne à contacter GTX Poland Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Varsovie113 90-152 Paramètres Désignation Valeur Unité

Paramètres Unité Énergie thermique

Type de chauffage/régulation de la température de la pièce (sélectionner une option) Puissance calorifique nominale

chauffage à un seul niveau, pas de contrôle de la température de la pièce Non Puissance calorifique minimale (indicative)

deux niveaux manuels ou plus, pas de contrôle de la température ambiante Non Puissance calorifique maximale fixe

avec thermostat mécanique pour le contrôle de la température ambiante Oui

avec contrôle électronique de la température ambiante Non Consommation d'électricité pour usage propre

contrôle électronique de la température ambiante + minuterie journalière Non En mode arrêt Après

contrôle électronique de la température ambiante + minuterie hebdomadaire Non En mode veille Psm

Autres options d'ajustement (plusieurs peuvent être sélectionnées) En mode veille Pidels

contrôle de la température ambiante avec détection de présence Non En mode veille du réseau Pnsm

contrôle de la température ambiante avec détection des fenêtres ouvertes Non Mode veille avec affichage d'informations ou d'état pas

option télécommande Non Efficacité énergétique saisonnière du chauffage des locaux en mode actif ηs,on

actionnement adaptatif Non

restriction du temps de travail Non

capteur à ampoule noire Non

fonction d'auto-apprentissage Non

la précision du contrôle Non Coordonnées de la personne à contacter GTX Poland Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Varsovie114 90-153 Paramètres Désignation Valeur Unité

Paramètres Unité Énergie thermique

Type de chauffage/régulation de la température de la pièce (sélectionner une option) Puissance calorifique nominale

chauffage à un seul niveau, pas de contrôle de la température de la pièce Non Puissance calorifique minimale (indicative)

deux niveaux manuels ou plus, pas de contrôle de la température ambiante Non Puissance calorifique maximale fixe

avec thermostat mécanique pour le contrôle de la température ambiante Oui

avec contrôle électronique de la température ambiante Non Consommation d'électricité pour usage propre

contrôle électronique de la température ambiante + minuterie journalière Non En mode arrêt Après

contrôle électronique de la température ambiante + minuterie hebdomadaire Non En mode veille Psm

Autres options d'ajustement (plusieurs peuvent être sélectionnées) En mode veille Pidels

contrôle de la température ambiante avec détection de présence Non En mode veille du réseau Pnsm

contrôle de la température ambiante avec détection des fenêtres ouvertes Non Mode veille avec affichage d'informations ou d'état pas

option télécommande Non Efficacité énergétique saisonnière du chauffage des locaux en mode actif ηs,on

actionnement adaptatif Non

restriction du temps de travail Non

capteur à ampoule noire Non

fonction d'auto-apprentissage Non

la précision du contrôle Non Coordonnées de la personne à contacter GTX Poland Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Varsovie
