Type de produit	Chargeur portable de véhicule électrique (Mode 2)
Marque	Blaupunkt
Modèle	P3PM2T2
Alimentation électrique	Triphasé, 380-450 V
Courant nominal réglable	8 / 10 / 13 / 16 A
Type de connecteur	T2
Longueur totale du câble	8 m
Dimensions du boîtier de contrôle	260 x 100 x 72.5 mm
Poids	3.35 kg
Indice de protection (boîtier)	IP65
Température de fonctionnement	-30°C à +50°C
Fonctions principales	Charge avec sélection de courant, minuterie différée, détection de mise à la terre (PE), affichage des paramètres (tension, courant, puissance, consommation, température)
Sécurité	Protection contre les surtensions/sous-tensions, surintensités, fuites électriques, défaut de terre, surchauffe ; doit être utilisé avec un disjoncteur externe
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques ; ne pas ouvrir le boîtier sous tension
Pièces détachées et réparabilité	Contacter le service client Blaupunkt ; ne pas démonter ou modifier le connecteur
Informations générales	Chargeur portable pour véhicule électrique, utilisation en intérieur ou extérieur à l'abri de l'eau, ne pas utiliser si le câble est endommagé

FOIRE AUX QUESTIONS - P3PM2T2 BLAUPUNKT

Comment démarrer la charge avec le chargeur P3PM2T2 ?

Branchez la fiche d'alimentation dans une prise adaptée, puis insérez le connecteur T2 dans le véhicule. La charge démarre automatiquement. Assurez-vous que la prise est correctement mise à la terre.

Comment régler le courant de charge ?

Débranchez d'abord le connecteur du véhicule. Insérez la fiche d'alimentation, puis maintenez le bouton «Amps» enfoncé pendant 2 secondes. Utilisez ensuite des appuis brefs pour basculer entre 8, 10, 13 et 16 A. Validez en maintenant le bouton enfoncé 2 secondes.

Comment utiliser la fonction minuterie ?

Débranchez le connecteur du véhicule. Branchez la fiche d'alimentation, maintenez le bouton «Time» enfoncé 2 secondes, puis choisissez le délai (1, 2, 4, 6, 8 ou 10 h) par appuis brefs. Validez en maintenant le bouton 2 secondes. La charge commencera après le délai.

Que signifie l'affichage «½!» sur l'écran ?

Ce symbole indique que le conducteur de protection (PE) en amont n'est pas détecté. La charge ne peut pas démarrer tant que la mise à la terre n'est pas correcte. Vérifiez votre installation électrique.

Peut-on utiliser ce chargeur en extérieur ?

Oui, le boîtier de contrôle a un indice de protection IP65, ce qui le protège contre la poussière et les jets d'eau. Néanmoins, placez-le dans un endroit sec et à l'abri des intempéries directes.

Que faire si le chargeur affiche une erreur de surtempérature ?

Si le voyant d'avertissement de température s'allume, arrêtez la charge et laissez refroidir le chargeur. Évitez de l'exposer au soleil ou à une source de chaleur. Si le problème persiste, contactez le service client.

Le chargeur est-il compatible avec une installation monophasée ?

Non, le modèle P3PM2T2 est conçu pour une alimentation triphasée (380-450 V). Il ne fonctionnera pas correctement sur une prise monophasée standard.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec et doux pour essuyer le boîtier et le câble. N'utilisez jamais de produits chimiques, solvants ou nettoyeurs haute pression. Ne nettoyez pas le véhicule pendant la charge.

Puis-je utiliser une rallonge avec ce chargeur ?

Il est déconseillé d'utiliser une rallonge, car cela peut entraîner une perte de tension et des risques de surchauffe. Branchez directement le chargeur sur une prise murale avec disjoncteur.

Que faire si le chargeur ne détecte pas la mise à la terre ?

Vérifiez la prise d'alimentation : elle doit être correctement reliée à la terre. Si le symbole «½!» apparaît, la charge ne démarrera pas. Vous pouvez désactiver temporairement la détection PE en appuyant simultanément sur «Amps»+«Time» pendant 4 secondes, mais cela présente un risque de sécurité.

MODE D'EMPLOI P3PM2T2 BLAUPUNKT

Chargeur portable de véhicule électrique (VE)

Veuillez lire attentivement les instructions suivantes avant de charger votre véhicule électrique. Soyez conscient des dangers liés aux circuits électriques et des pratiques courantes de prévention des accidents.

Sommaire

Introduction au chargeur portable de véhicule électrique (VE) (mode 2) 62

Signification des indicateurs du contrôle et des paramètres techniques 63

Explication des symboles "1/2" "1 65

Utilisation 66

Démarrage de la charge 66

Arrêt de la charge 67

Affichage de l'état de l'indicateur 68

Fonction 69

Changement de courant nominal 69

Minuterie 70

ATTENTION

• Utiliser la source d'alimentation avec un disjoncteur externe.
• S'assurer que le chargeur est utilisé dans un endroit sûr et sécurisé, hors de portée des jeunes enfants ou des animaux.
• Veuillez utiliser ce produit dans un endroit frais, sec et bien ventilé ; éviter la pénétration de l'eau dans la prise.
• Ne pas ouvrir le boîtier pendant la charge ou lorsque le chargeur est sous tension.
• Ne pas endommager volontairement le produit.

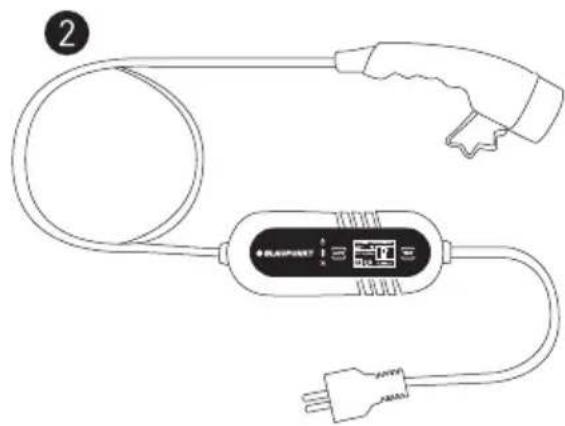

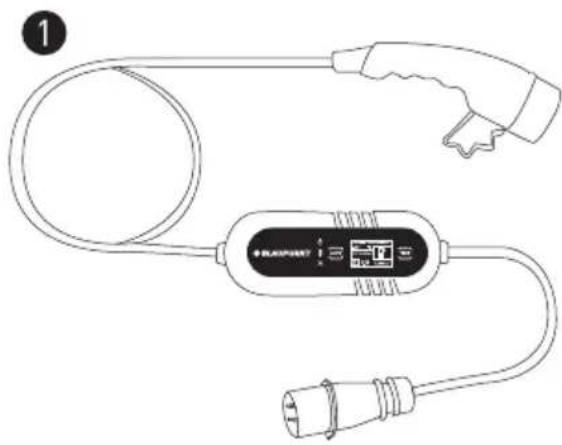

Introduction au chargeur portable de véhicule électrique (VE) (mode 2)

Spécifications

Modèle	Type d'alimentation électrique	Longueur totale du cable	Tension	Courant nominal	Type de connecteur
P1PM2T2	Monophasé	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Monophasé	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Monophasé	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Triphasé	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Monophasé	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Monophasé	8m	200~250V	8/10/13A	T1

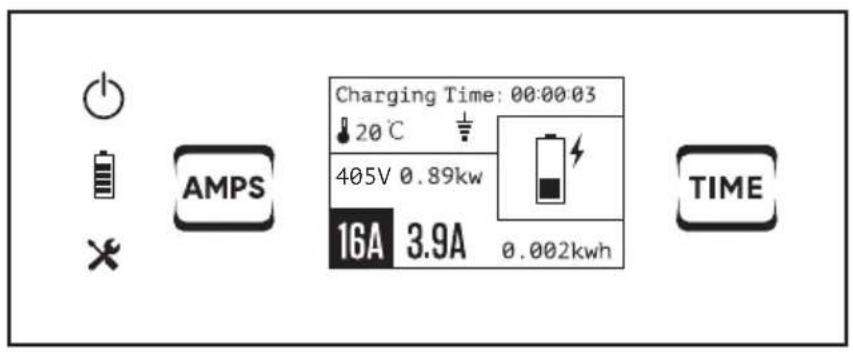

1 Modèle : P3PM2T2

Signification des indicateurs du contrôle

Marche/Arrêt		405V	Tension
En charge		0.89kw	Puisance
Indicateur de défectuosité		16A	Courant nominal
Bouton de changement de courant nominale		3.9A	Courant constant
Temps de charge		0.002kwh	Consommation électrique
Température		TIME	Bouton de fonction « Time » (Durée)
Détction PE(détction de mise à la terre)		½!	L'EP en amont n'a pas été détecté et la charge ne peut pas être lancée.

Boîtier de contrôle :

Paramètres techniques

Dimension (Longueur x Largeur x Hauteur)	260 × 100 × 72.5 mm
Poids	Triphasé: 3.35 kg
Dégré de protection( Control box )	IP65
Température de fonctionnement	-30°C C à +50°C

1 Modèle : P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Signification des indicateurs du contrôle

Marche/Arrêt		245V	Tension
En charge		0.89kw	Puisance
Indicateur de défectuosité		16A	Courant nominal
Bouton de changement de courant nominale		3.9A	Courant constant
Temps de charge		0.002kwh	Consommation électrique
Température		TIME	Bouton de fonction « Time » (Durée)
Détéction PE(détection demise à la terre)		½!	L'EP en amont n'a pas été détecté et la charge ne peut pas être lancée.

Boîtier de contrôle :

Paramètres techniques

Dimension (Longueur x Largeur x Hauteur)	260 × 100 × 72.5 mm
Poids	Monophasé: 2.65 kg
Dégré de protection( Control box )	IP65
Température de fonctionnement	-30°C C à +50°C

Les utilisateurs doivent vérifier la marque de détection PE "½" sur l'écran avant chaque utilisation. (PE signifie conducteur de protection)

1. Si la marque "½" s'affiche à l'écran, cela indique que le chargeur doit vérifier la présence du PE en amont, et que le processus de charge ne commencera que si le PE en amont est présent.

ATTENTION : si la marque "½!" apparaît, cela signifie que le conducteur de protection en amont n'a pas été détecté et que la charge ne peut pas commencer.

2. Si la marque "½" n'est PAS affichée à l'écran, cela signifie que le chargeur n'a pas la fonction de vérifier la présence du PE en amont et qu'il peut être chargé, que le PE puisse être détecté ou non.

ATTENTION : Il est fortement recommandé aux utilisateurs de charger dans la condition 1.

La condition 2 présente certains risques de sécurité en raison de l'absence de PE. La condition 2 ne doit donc être utilisée que si les utilisateurs peuvent garantir la sécurité et dans des circonstances particulières où il n'y a pas de PE dans le réseau électrique.

Désactiver la détection de PE : Appuyer simultanément sur "Amps+Time" pendant 4 s.

Réactiver la détection de PE : Appuyer simultanément sur "Amps+Time" pendant 4 s.

Utilisation : Démarrage de la charge

Démarrage de la charge

Étape	Illustration Opération
1.		Insérez la fiche dans la bonne prise d'alimentation.
2.		Retirez le capuchon de protection et insérez complètement le connecteur de charge dans le port de charge de vehicule électrique (EV).
3.		Commencez à charger

DANGER

Ne pas utiliser le produit s'il semble endommagé ou si le câble est rompu.

Ne pas démonter ou assembler le connecteur et changer les pièces internes.

Ne pas nettoyer les produits avec des produits chimiques et ne pas nettoyer la voiture électrique pendant la charge.

Arrêt de la charge

Étape Illustration	Opération
1.		Débranche la fiche de la prise d'alimentation.
		Débranchez le connecteur de charge du vehicule électrique (EV).
2.		Débranchez le connecteur de charge du vehicule électrique (EV).
3.		Fermez la coque protectrice du port de charge (EV), puis recouvre le capuchon de protection du connecteur de charge.
4.		Mettez le chargeur portable dans le sac

Affichage de l'état de l'indicateur

Voyant de l'indicateur	Statut	Voyant de l'indicateur	Statut	Voyant de l'indicateur	Statut
○	Arrêt	○	Clignotant	○	Marche
■	Arrêt	■	Clignotant	■	Marche
×	Arrêt	×	Clignotant	×	Marche

Fonctionnement :

1	Arrêt			×
2	Contrôle			×
3	Veille			×
4	Connecté			×
5	En charge			×
6	Charge complète			×

Dépannage :

1	Erreur CP
2	Erreur relais
3	Surtension/sous-tension			×
4	Protection contre les surintensités			×
5	Protection contre les fuites électriques			×
6	Non mis à la terre			×
7	Avertissement de température			×
8	Température élevée persistante			×

Changement de courant nominal :

ATTENTION

Avant de changer le courant de charge, assurez-vous que la fiche d'alimentation est fermement insérée dans la prise et que l'autre extrémité du câble est déconnectée du véhicule électrique (EV).

Étape Illustration Statut
1. Insérez la fiche dans laonne presid'alimenta-tion.	←→	Prêt
	←→
2. Maintenez le bouton «Amps » enforcé pendant2 secondes.	CHARGING Time: 0088-03128°C405V 0.89kw16A 3.9A 8.082kwh	Accès au modeParamètres courant
3. Basculez entre lescourants 8, 10, 13 et 16 Aen appuyant brièvement sur le bouton.	AMPS8A 10A11A16A	Réglage du courantnominal selon lesbesoins de l'utilisa-teur
4. Appuyez à nouveau sur le bouton pendant 2secondes.	AMPS	Réglage du courantnominal réussi

Veuillez effectuer le réglage en 4 secondes à chaque étape, autrement, le mode de réglage sera désactivé.

Fonction minuterie :

ATTENTION

Avant d'activer la fonction minuterie, assurez-vous que la fiche d'alimentation est fermement insérée dans la prise et que l'autre extrémité du câble est déconnectée du véhicule électrique (EV).

Étape Illustration Statut
1. Insérez la fiche dans laonne prise d'alimentation.	←←→	Prêt
	←←→	Prêt
2. Maintenez le bouton «Time» (Durée) enforcépendant 2 secondes.	CHARGING TIME 08:00:05120C485V 0.89kw16A 3.9A 0.802kw	Accès au modeParamètres de lafonction minuterie Laminuterie retardera ledémarrage en fonctiondu nombre d'heuresséléctionné.
3. Basculez entre lesdurées 1, 2, 4, 6, 8 et 10 Hen appuyant brièvementsur le bouton.	TIME1h 2hr4h→↓□-□-6h8h10h	Réglage de laminuterie selon lesbesoins de l'utilisa- teur
4. Appuyez à nouveau sur le bouton pendant 2secondes.	TIME	Réglage de laminuterie réussie

Veuillez effectuer le réglage en 4 secondes à chaque étape, autrement, le mode de réglage sera désactivé.

Remarque :

Si vous souhaitez annuler la fonction « Time » (Durée) après le début du compte à rebours, vous pouvez suivre l'une des étapes suivantes :

1. Débrancher directement la fiche de la prise de courant ; ou
2. Appuyez sur le bouton « Time » (Durée) pendant 5 secondes.
