Typ produktu	Przenośna ładowarka do pojazdu elektrycznego (tryb 2)
Marka	Blaupunkt
Model	P3PM2T2
Zasilanie	Trójfazowe, 380-450 V
Regulowany prąd znamionowy	8 / 10 / 13 / 16 A
Typ złącza	T2
Całkowita długość kabla	8 m
Wymiary obudowy sterownika	260 x 100 x 72.5 mm
Waga	3.35 kg
Stopień ochrony (obudowa)	IP65
Temperatura pracy	-30°C do +50°C
Główne funkcje	Ładowanie z wyborem prądu, opóźniony timer, wykrywanie uziemienia (PE), wyświetlanie parametrów (napięcie, prąd, moc, zużycie, temperatura)
Bezpieczeństwo	Ochrona przed przepięciami/zanikami napięcia, przetężeniami, upływami prądu, zwarciem doziemnym, przegrzaniem; należy używać z zewnętrznym wyłącznikiem różnicowoprądowym
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać środków chemicznych; nie otwierać obudowy pod napięciem
Części zamienne i naprawialność	Skontaktować się z serwisem Blaupunkt; nie demontować ani nie modyfikować złącza
Informacje ogólne	Przenośna ładowarka do pojazdu elektrycznego, do użytku wewnątrz lub na zewnątrz w miejscu chronionym przed wodą, nie używać, gdy kabel jest uszkodzony

Często zadawane pytania - P3PM2T2 BLAUPUNKT

Jak rozpocząć ładowanie za pomocą ładowarki P3PM2T2?

Podłącz wtyczkę zasilania do odpowiedniego gniazdka, a następnie włóż złącze T2 do pojazdu. Ładowanie rozpocznie się automatycznie. Upewnij się, że gniazdko jest prawidłowo uziemione.

Jak ustawić prąd ładowania?

Najpierw odłącz złącze od pojazdu. Podłącz wtyczkę zasilania, a następnie przytrzymaj przycisk «Amps» przez 2 sekundy. Następnie krótkimi naciśnięciami przełączaj między 8, 10, 13 a 16 A. Potwierdź, przytrzymując przycisk przez 2 sekundy.

Jak korzystać z funkcji timera?

Odłącz złącze od pojazdu. Podłącz wtyczkę zasilania, przytrzymaj przycisk «Time» przez 2 sekundy, a następnie wybierz opóźnienie (1, 2, 4, 6, 8 lub 10 h) krótkimi naciśnięciami. Potwierdź, przytrzymując przycisk przez 2 sekundy. Ładowanie rozpocznie się po upływie opóźnienia.

Co oznacza wyświetlacz «½!» na ekranie?

Ten symbol wskazuje, że przewód ochronny (PE) nie jest wykrywany. Ładowanie nie może się rozpocząć, dopóki uziemienie nie będzie prawidłowe. Sprawdź swoją instalację elektryczną.

Czy można używać tej ładowarki na zewnątrz?

Tak, obudowa sterownika ma stopień ochrony IP65, co chroni ją przed pyłem i strumieniami wody. Niemniej jednak umieść ją w suchym miejscu i chroń przed bezpośrednimi warunkami atmosferycznymi.

Co zrobić, jeśli ładowarka wyświetli błąd przegrzania?

Jeśli zaświeci się lampka ostrzegawcza temperatury, przerwij ładowanie i pozostaw ładowarkę do ostygnięcia. Unikaj wystawiania jej na słońce lub źródło ciepła. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem.

Czy ładowarka jest kompatybilna z instalacją jednofazową?

Nie, model P3PM2T2 jest przeznaczony do zasilania trójfazowego (380-450 V). Nie będzie działać poprawnie na standardowym gniazdku jednofazowym.

Jak czyścić ładowarkę?

Użyj suchej, miękkiej szmatki do przetarcia obudowy i kabla. Nigdy nie używaj środków chemicznych, rozpuszczalników ani myjek ciśnieniowych. Nie czyść pojazdu podczas ładowania.

Czy mogę używać przedłużacza z tą ładowarką?

Nie zaleca się używania przedłużacza, ponieważ może to spowodować spadek napięcia i ryzyko przegrzania. Podłącz ładowarkę bezpośrednio do gniazdka ściennego z wyłącznikiem różnicowoprądowym.

Co zrobić, jeśli ładowarka nie wykrywa uziemienia?

Sprawdź gniazdko zasilania: musi być prawidłowo uziemione. Jeśli pojawi się symbol «½!», ładowanie nie rozpocznie się. Możesz tymczasowo wyłączyć wykrywanie PE, naciskając jednocześnie «Amps»+«Time» przez 4 sekundy, ale wiąże się to z ryzykiem bezpieczeństwa.

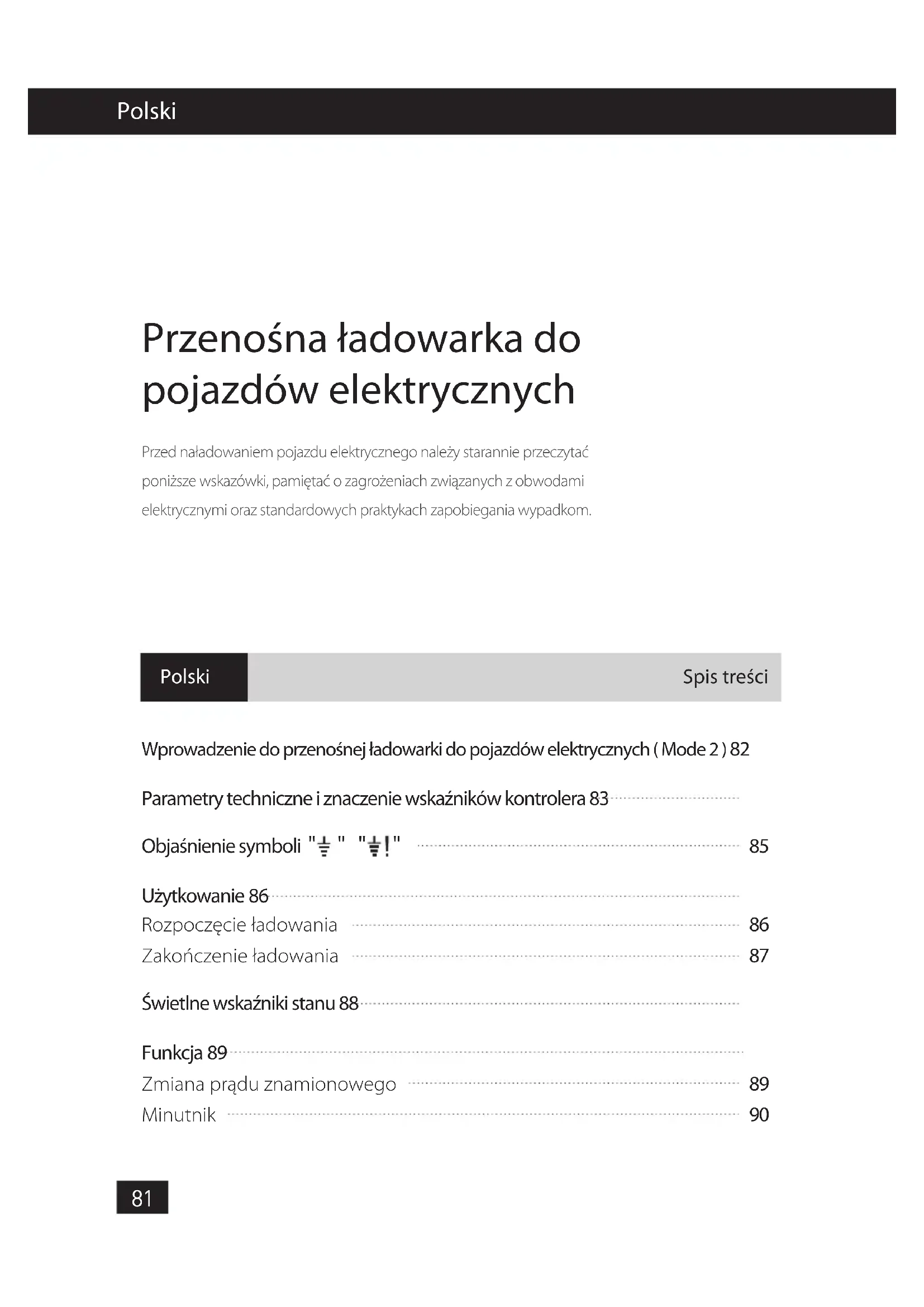

INSTRUKCJA OBSŁUGI P3PM2T2 BLAUPUNKT

Przenośna Ładowarka do pojazdów elektrycznych

Przed naładowaniem pojazdu elektrycznégoNSEy starannie przyczytać

poniiszse wskazówki, pamiętać o zagrożeniach zwieganych z obwodami

elektrycznymi oraz standardowych praktykach zapobiegania wypadkom.

Polski

Spistresci

Wprowadzenie do przenosnej ladowarki do pojazdow elektrycznych (Mode 2) 82

Parametry techniczne i znaczenia wskazników kontrolera 83

Objasnienie symboli 12 " 185

Uzytkowanie 86

Rozpoczecie ladowania 86

Zakończenie zadowania 87

Świetline wskazniki stanu 88

Funkcja 89

Zmiana pradu znamionowego 89

90

UWAGA

• Korzystanie ze zródla zasilania z zewnetrznym wylacznikiem automatycznym.
• Upewnić sie, ze ladowarka jest uzywana w bezpiecznym.), jest poza zasięgiem mazych przyci i zwierzata.
• Z przydmiotowej produktu sązy korzystać w chłodnym, suchym i dobrze wentylowanych mistręska, nie dopuszczajac do przyzdostania sie wody do wtyczki.
• Nie otwierac obudowy podczas ludowania ani wtedy, gdy ludowarka jest wączona.
  Uwaza,abynieuszkodzicproduktu.

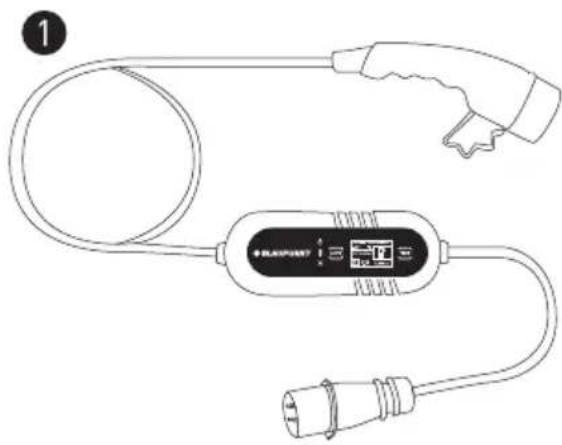

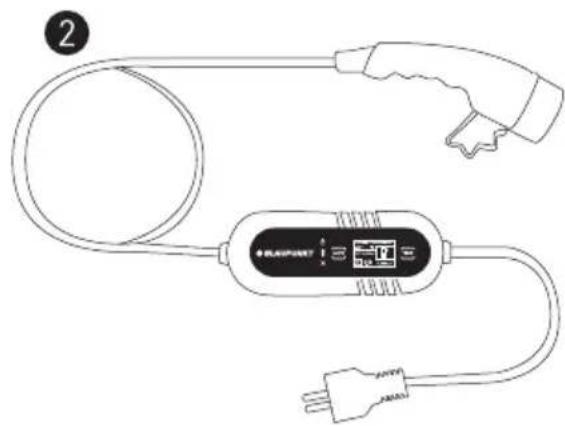

Przedstawienie przenosnej ladowarki do pojazdów elektrycznych (Mode 2)

Dane techniczne

Model	Rodzaj zasilania	Całk.długość przyzewodu	Napiȩcie	Prȩd znamionowy	Typość złącza
P1PM2T2	Jednofazowe	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Jednofazowe	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Jednofazowe	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trófazowe	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Jednofazowe	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Jednofazowe	8m	200~250V	8/10/13A	T1

1 Model: P3PM2T2

Znaczenia wskaznikow kontrlera

	Wt./wył. zasilania	405V	Napiȩcie
	Ładowanie	0.89kw	Zasilanie
X	Wskaźnik problemów	16A	Prȩd znamionowy
AMPS	Przycisk zmiany prȩdu znamionowego	3.9A	Prȩd stały
00:00:03	Czas Ładowania	0.002kwh	Zuȩcyie energii
20°C	Temperatura	TIME	Przycisk funkcjci czasu
½	Wykrywanie PE (wykrywanie uziemienia)	½!	PE upstream nie zostawy kryty i nie mayra现阶段 zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja zlokacja

Control box:

Parametry techniczne

Wymiary (dł. x szer. x wys.)	260 × 100 × 72.5 mm
Waga	wersja trójfazowa: 3.35 kg
Stopiéń ochryny( Control box )	IP65
Temperatura robocza	Od -30°C do +50°C

Model: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Znaczenia wskaznikow kontrlera

	Wt./wył. zasilania	245V	Napiȩcie
	Ładowanie	0.89kw	Zasilanie
X	Wskȩznik problemów	16A	Prȩd znamionowy
AMPS	Przycisk zmiany prȩdu znamionowego	3.9A	Prȩd stały
00:00:03	Czas Ładowania	0.002kwh	Zuȩcyie energii
20°C	Temperatura	TIME	Przycisk funkcji czasu
½	Wykrywanie PE (wykrywanie uziemienia)	½!	PE upstream nie zostawy kryty i nie mayna Rozpoczamy Ładowania.

Control box:

Parametry techniczne

Wymiary (dł. x szer. x wys.)	260 × 100 × 72.5 mm
Waga	Wersja jegnofazowa: 2.65 kg
Stopiéń ochryny( Control box )	IP65
Temperatura robocza	Od -30°C do +50°C

Uzytkownicy musza sprawdzić znak wykrywania PE "½" na wyświetlaczu przyded kaczdem uzyciem (PE oznacza przyzwód ochronny).

1. Jesli na ekranie pojawi "½" sie Znak, oznacza to, ze ladowarka powinna sprawdzić obecność PE upstream, a proces ladowania Rozpocznych się dopiero wtedy, gdy PE upstream;będzie obecny.

UWAGA: și pojawi "½!" sie znak, oznacza to, ze PE upstream nie zostaw wykryty i ludowanie nie要去 zostac Rozpoczete.

2.Jesli znak 1一 NIE jest wyświetlany na ekranie, oznacza to, zeźadowarka nie ma funkcj Spirawdzania obecnosci PE upstream i sąze bycźadowana niedziależnie odengo,czy PE sąze byc wykryty,czyNie.

UWAGA: Zdecydowanieazoleca sie,aby uzytkownicy ladowali zgodnie z warunkiem 1. Warunek 2 wiaje sie z pewnymi zagrozeniami bezpieczenstwa ze względu na brak urzadzenia PE. Tak wiec Warunek 2 powinien byc stosowany tylko przy załozenia, ze uzytkownicy moga zapewnic bezpieczenstwo i w szczególnych okolicznosciach, gdy PE nie wystepuje w systemie energetycznym.

Dezaktywacja wykrywania PE: Naciśnij "Amps+Time" przyez 4s razem.
Reaktywacja wykrywania PE: Naciśnij "Amps+Time" przyez 4s razem.

Uzytkowanie: Rozpoczecie Ładowania

Rozpoczecie ladowania

krok	Ilustracja Obsługa
1.	Wędzyc zȩwczka do odpow- IEDniego gniażda zasilania.	Wędź zȩwczka do odpow- IEDniego gniażda zasilania.
2.	Usunść polowywo sąchonną i całkowicie wędź zȩcze ładowania do portuło dowania pojazdu elektrycznych.	Usunść polowywo sąchonną i całkowicie wędź zȩcze ładowania do portuło dowania pojazdu elektrycznych.
3.	Rozpoczność dowania.	Rozpoczność dowania.

NIEBEZPIECZENSTWO

Nie uzywać produktu, jestli wygląda na uszkodzony lub w przypadku pęknięcia przyzewodu.

Nie Rozmontowywać ani nie montowac zlacza iNie wymieniac wewnetrznych czeci.

Nie czyszcie produktów za pomocą srodków chemicznych ani nie czyszcie samochodu elektrycznégo podczas ludowania.

Zakończenie zadowania

Krok Ilustracja Obshuga
1.	Wyjać wtyczȩ z gniazda zasilania.
2.	Odlączyść złącze do ludowania od pojazdu elektryczność.
3.	Zamknąć Pokrzywo ochronny portu ludowania pojazdu elektryczność i sątpnie zamknąć Pokrzywo ochronny złącza ludowania.
4.	Wyrożć ludowkarę przeność do torby

Świetline wskazniki stanu

Wskaznik swietlny	Wskatnik	Wskaznik swietlny	Stan		Stan
○	Wyl.	○	Miganie	○	Wyl.
	Wyl.		Miganie		Wyl.
×	Wyl.	×	Miganie	×	Wyl.

Obstuga:

1	Wymi. zasilania			×
2	Diagnostyka			×
3	Tryb gotowość			×
4	Połowcenie aktywne			×
5	Ładowanie			×
6	Ładowanie zakończone			×

Rozwiązywanie problemów:

1	Będ CP	○	○	×
2	Będ przykaźnika	○	○	×
3	Zbyt niskie/wysokie napiȩcie	○	○	×
4	Ochrona przyded przypieciem	○	○	×
5	Ochrona przyded przydem upymiwowym	○	○	×
6	Brak uziemienia	○	○	×
7	Ostrzeżenie dotyczȩce temperatury	○	○	×
8	Stała wysoka temperatura	○	○	×

Zmiana pradu znamionowego:

UWAGA

rzedzmianą praduładowania naleź sprawdzić,czy wtyczka zasilajacja jest dobrze włożona do gniażda oraz czy drugi konie przyewodu jest odłaczony od pojazdu elektrycznégo.

Krok Ilustracja Stan
1. Wędzyc zmyczka do odpowiedniogo gniaźda zasilania.	←←→	Gotowy
	←←→
2. Wcisność przycisk „Amps" (Prad)" i przytrzytać go przyez 2 sekundy	CHARGING Time: 00:88:85 128°C 405V 0.89kw 16A 3.9A 8.082kwh TIME	Przechodzenia do trybu ustawień przydu
3. Przelączy sądzy prȩdom 8, 10, 13 i 16 A poprzej szybkie wciȩść przycisku.	AMPS 8A 10A ↑ ↓ - 13A 16A	Ustawianie przydu znamionowego zgodnia z potrzeba mi uzytkownika
4. Ponownie wcisność przytrzy.Mać przycisk przyez 2 sekundy	AMPS	Ustawianie przydu znamionowego zakońzone powodzeniem

aźdy krok naleź wykonac w przyciągu 4 sekund, w przyciwnym razie tryb ustawiania zostanie wymićzony

Funkcja minutnika:

UWAGA

Przed wączeniem fungcj minutnika naleź sprawdzić,czy wtyczka zasilajęca jest dobrze wȩżona do gniażda oraz czy drugi koniec przywodu jest odźćzony od pojazdu elektrycznego

	IlustracjaKrok Stan
1. Wędzyc zmyczne do odpowiedniogo gniazda zasilania.	Gotowy
2. Wcisnąć przycisk,Time" ("Czas") i przytrzymać go przyez 2 sekundy	Przechodzenia do trybu ustawiéń fungcjymi minutnika. Minutnik zapewnia opólznienie wȩclzenia o wybraną liczbę godzin
3. Przelączy międź przydem 1,2,4,6,8 o 10 godzinami poprzej przycie wci内分泌e przyciku.	Ustawianie minutnika zgodnia z potrzebami uzytkownika
4. Ponownie wci内分泌i przytrzymać przycisk przyze 2 sekundy	Ustawianie minutnika zakość zone powodzeniem

Káźdy krok naleź wykonac w przyciągu 4 sekund, w przyciwnym razie tryb ustawiania zostanie wylączony.

Uwaga:

Ješli konieczne bedzie anulowanie funkcj minutnika po Rozpoczeci odliczania, można wykonac jeder z nastepujacych kroków:

1. Bezposrednio odłaczyc wtyczke od gniażda lub
2. Nacisnac przycisk minutnika i przytrzymac go przyez 5 sekund.
