Tipo de produto	Carregador portátil de veículo elétrico (Modo 2)
Marca	Blaupunkt
Modelo	P3PM2T2
Alimentação elétrica	Trifásico, 380-450 V
Corrente nominal ajustável	8 / 10 / 13 / 16 A
Tipo de conector	T2
Comprimento total do cabo	8 m
Dimensões da caixa de controle	260 x 100 x 72.5 mm
Peso	3.35 kg
Índice de proteção (caixa)	IP65
Temperatura de operação	-30°C a +50°C
Funções principais	Carregamento com seleção de corrente, timer programado, detecção de aterramento (PE), exibição de parâmetros (tensão, corrente, potência, consumo, temperatura)
Segurança	Proteção contra sobretensão/subtensão, sobrecorrente, fugas elétricas, falta de terra, superaquecimento; deve ser usado com um disjuntor externo
Manutenção e limpeza	Limpar com um pano seco; não usar produtos químicos; não abrir a caixa sob tensão
Peças de reposição e reparabilidade	Contatar o serviço ao cliente da Blaupunkt; não desmontar ou modificar o conector
Informações gerais	Carregador portátil para veículo elétrico, uso interno ou externo protegido da água, não usar se o cabo estiver danificado

Perguntas frequentes - P3PM2T2 BLAUPUNKT

Como iniciar o carregamento com o carregador P3PM2T2?

Conecte o plugue de alimentação a uma tomada adequada e insira o conector T2 no veículo. O carregamento inicia automaticamente. Certifique-se de que a tomada esteja corretamente aterrada.

Como ajustar a corrente de carregamento?

Primeiro, desconecte o conector do veículo. Conecte o plugue de alimentação e pressione e segure o botão «Amps» por 2 segundos. Em seguida, use pressionamentos breves para alternar entre 8, 10, 13 e 16 A. Confirme mantendo o botão pressionado por 2 segundos.

Como usar a função timer?

Desconecte o conector do veículo. Conecte o plugue de alimentação, pressione e segure o botão «Time» por 2 segundos e, em seguida, escolha o atraso (1, 2, 4, 6, 8 ou 10 h) com pressionamentos breves. Confirme mantendo o botão pressionado por 2 segundos. O carregamento começará após o atraso.

O que significa a exibição «½!» na tela?

Este símbolo indica que o condutor de proteção (PE) a montante não está sendo detectado. O carregamento não pode iniciar até que o aterramento esteja correto. Verifique sua instalação elétrica.

Pode-se usar este carregador ao ar livre?

Sim, a caixa de controle possui índice de proteção IP65, o que a protege contra poeira e jatos d'água. No entanto, coloque-a em um local seco e protegido das intempéries diretas.

O que fazer se o carregador exibir um erro de superaquecimento?

Se a luz de aviso de temperatura acender, pare o carregamento e deixe o carregador esfriar. Evite expô-lo ao sol ou a uma fonte de calor. Se o problema persistir, contate o serviço ao cliente.

O carregador é compatível com uma instalação monofásica?

Não, o modelo P3PM2T2 é projetado para alimentação trifásica (380-450 V). Não funcionará corretamente em uma tomada monofásica padrão.

Como limpar o carregador?

Use um pano seco e macio para limpar a caixa e o cabo. Nunca use produtos químicos, solventes ou lavadoras de alta pressão. Não limpe o veículo durante o carregamento.

Posso usar uma extensão com este carregador?

Não é recomendado usar uma extensão, pois pode causar perda de tensão e riscos de superaquecimento. Conecte o carregador diretamente a uma tomada de parede com disjuntor.

O que fazer se o carregador não detectar o aterramento?

Verifique a tomada de alimentação: ela deve estar corretamente aterrada. Se o símbolo «½!» aparecer, o carregamento não iniciará. Você pode desativar temporariamente a detecção PE pressionando simultaneamente «Amps»+«Time» por 4 segundos, mas isso apresenta um risco de segurança.

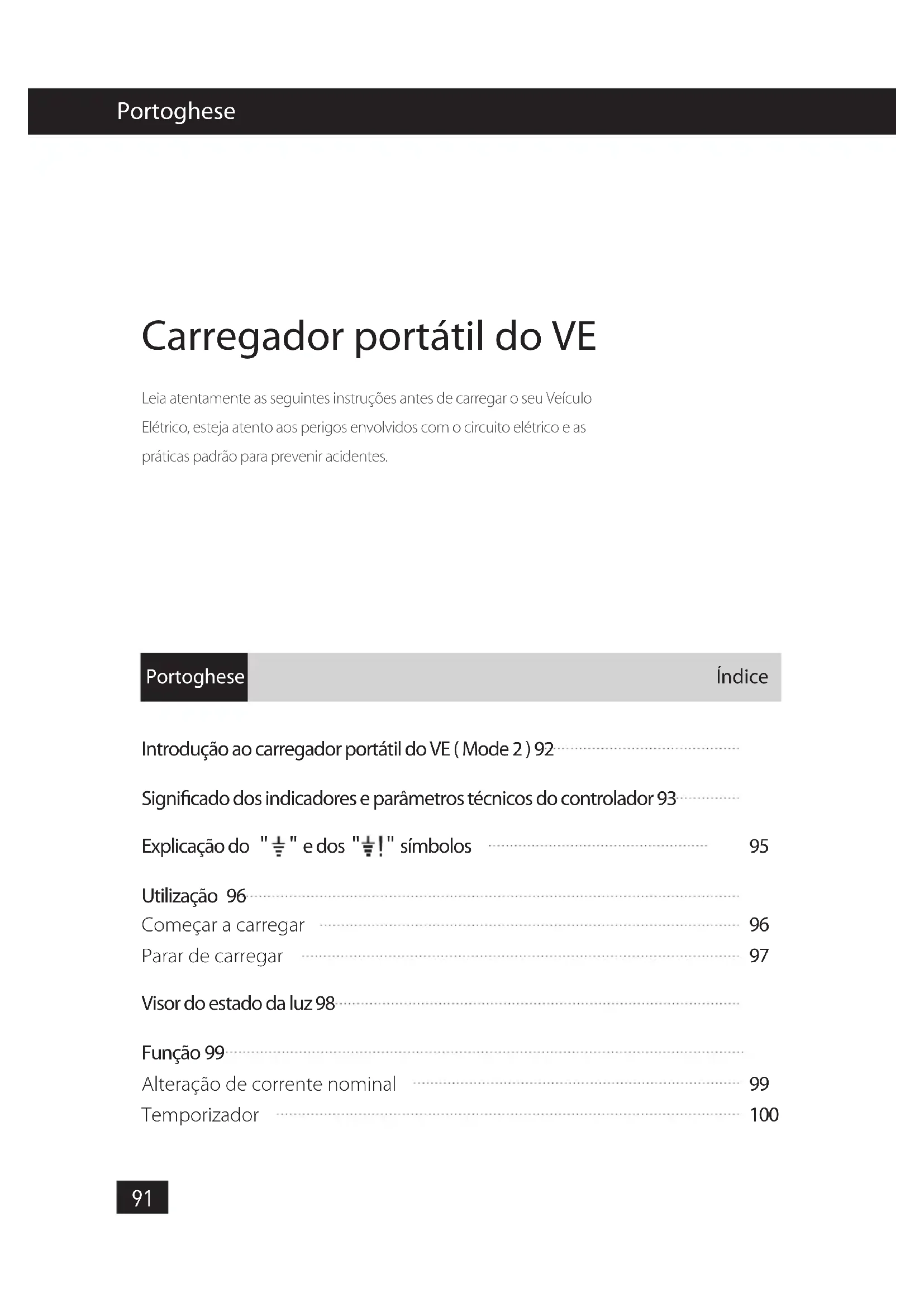

MANUAL DE UTILIZADOR P3PM2T2 BLAUPUNKT

Leia atentamente as seguintes instruções antes de carregar o seu Veçculo Elétrico, esteja atento aos perigos envolvidos com o circuitoétrico e as praticas padrão parapreventar acidentes.

Portoghese

Indices

Introdução ao carregarador portátil do VE (Mode 2) 92

Significado dos indicadores e parâmetros tíncicos do controlador 93

Explicaçao do 12 e dos 12! sintbolos 95

Utilização 96

Comearacarregar 96

Parar deregar 97

Visor do estado da luz 98

Funcao 99

Alteracao de corrente nominal 99

Temporizador 100

CUIDADO

• Utilize a fonte de alimentação com um disjuntor externo.
• Certifique-se de que o carregador é utilizeso num local seguro, fora do alcance de criançasPICPEASOs ou animais de estimaacao.
  Utilize este produto numa area fresca, seca e bem ventilada; evite a entrada de aqua na ficha.
• Não abra o involucro quando estiver a carregar ou quando o carregar o estiver ligado.
• Não danifique o produits de forma maliciousa.

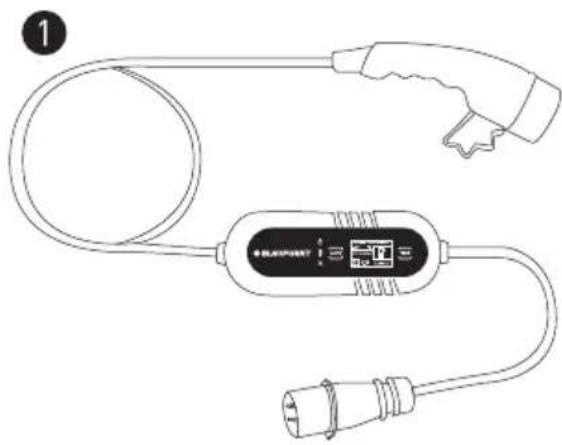

Introdução do carregarador portátil do VE (Mode 2)

Especificações

Modelo	Tipo na fonte de alimentação	Comprimento total do cabo	Tensão	Corrente nominal	Tipo de conector
P1PM2T2	Monofásico	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Monofásico	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Monofásico	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trifásico	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Monofásico	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Monofásico	8m	200~250V	8/10/13A	T1

1 Modelo: P3PM2T2

Alimentação ligar/deslagar	405V	Tensão
Aregar	0.89kw	Alimentação:
Indicador de problemas	16A	Corrente nominal
Botão para alteração de corrente nominal	3.9A	Corrente constante
Tempo de correamento	0.002kwh	Consumo de eletricidade
Temperatura	TIME	Botão de função de tempo
Detecção de PE (detecção de ligação à terra)	½!	O PE a montante não foi detectado e acao não pode ser incidiada.

Control box:

Tekniska parametar

Dimensoes (C × L × A)	260 × 100 × 72.5 mm
Peso	Trifásico: 3.35 kg
Grau de proteção(Control box)	IP65
Temperatura de funcaoamento	-30°C a +50°C

1 Modelo: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Alimentação ligar/desligar	245V	Tensão
Aregar	0.89kw	Alimentação:
Indicador de problemas	16A	Corrente nominal
Botão para alteração de corrente nominal	3.9A	Corrente constante
Tempo de correamento	0.002kwh	Consumo de eletricidade
Temperatura	TIME	Botão de função de tempo
Detecção de PE (detecção de ligação à terra)	½!	O PE a montante não foi detectado e acao não pode ser iniciada.

Control box:

Tekniska parametar

Dimensoes (C × L × A)	260 × 100 × 72.5 mm
Peso	Monofásico: 2.65 Kg
Grau de proteção(Control box)	IP65
Temperatura de funcaoamento	-30°C a +50°C

Explicaçao do " 12 e dos " 12 ! " sintbolos

Os realizadores devem verifcar a marca de detectao de PE 1三 no visor antes de cadautilização.(PE que significa protecao conductor)

1. Se a Marca "½" for exigida no ecra, indica que o carregarador deve verficar a presence do PE a montante, e o processo de correamento so começara quando o PE a montante estiver presente.

ATENÇão: se a Marca "½!" aparecer, significá que o PE a montante não FOI detectado e que a carga não pode ser iniciada.

1. Se a marca "½" NÃO for exigida no esra, indica que o carregarador não tem funcção para verficar a Presence do PE a montante, e pode ser_cargado quer o PE possa ou não ser detectado.

ATENÇA: É fortemente recomendado que os Utilizadores correguem sob a condição 1. A condição 2 tem certains riscos de segurar de vez à ausência de PE. Assim, a Condição 2 sou deve ser realizada sob a premissa de que os Utilizadores podem garantir a segurar e em circunstâncias especialis em que não exista PE noSYSTEMA ELECTRico.

Desactivar a detecção de PE: Pressionar "Amps+Time" durante 4s em Conjunto. Reativar a Detecção de PE: Pressionar "Amps+Time" durante 4s em Conjunto

Comeca carregar

Passo	Ilustração Operação
1.		Insira a fixa na tomada de alimentação correta.
2.		Remova a tampa de proteção e introduza totalmente o conector de carregamento na porta de cargo do VE.
3.		Começar a correbar.

PERIGO

Não utilize o produits se este parecer estar danificado ou se o cabo estiver partido.

Não desmonte nem monte o conector e troque as peças internas.

Nao limpe os produitsutilizing produtos quimicos ou limpando o carro VE quando estiver a correbar.

Parar de carregar

Passo Ilustração Operação
1.	Desígue a ficha da tomada de alimentação.
2.	Desígue o conector de carre-gamento do Veçuelo VE.
3.	Feche o involucro de proteção da porta de carregamento do VE e cubra a tampa de proteção do conector de carregamento.
4.	Coloque o carregarador portátil no saco.

Visor do estado da luz

Luz indicadora	Luz Esteladura	Zindicadora	Estado		Estado
	Desligado		A piscar		Ligado
	Desligado		A piscar		Ligado
	Desligado		A piscar		Ligado

Operaçao:

1	Alimentação deslugar			×
2	Verifique			×
3	Em espera			×
4	Ligado			×
5	Aregarar			×
6	Carga completeness			×

1	Erro do CP
2	Erro de relé
3	Sobretensão/subtensão			×
4	Proteção de sobrecurrente			×
5	Proteção contra fugaétrica			×
6	Não ligado à terra			×
7	Aviso de temperatura			×
8	Temperatura elevada persistente			×

Alteracao de corrente nominal:

CUIDADO

Antes de alterar a corrente de correamento, certifique-se de que a ficha está firmamente introduzida na tomada e que a outra extremidade do cabo está desligada do Veiculo VE.

Passo Ilustração Estado
1. Insira a ficha na tomada de alimentação correta.	Pronto
2. Mantenha o botão "Amps" pressionado durante 2 segções.	A introduzir o modo de definições de corrente
3. Alterne entre correntes 8, 10, 13 e 16 A ao pressionar o botão breve-mente	Definir a corrente nominal conforme as necessidades do utilizador
4. Prima o botão durante dos segundos nova-mente.	Definição da corrente nominal bem sucedida

complete a definição em 4 segundos em cada passo, caso contrário o modo de definição sera desativado.

Antes de ativar a funcão do temporizador, certifique-se de que a ficha está firmamente introduzida na tomada e que a outras extremidade do cabo está desligada do Veçculo VE.

Passo Ilustração Estado
1. Insira a ficha na tomada de alimentação correta.	Pronto
2. Mantenha o botão "Tempo" pressionado durante 2 segções.	A entra no modo de definições da categoria Temporizador. O temporizador atrasará o início pelo número de horas的选择ado
3. Alterne entre 1, 2, 4, 6, 8 e 10 H vezes, ao pressionar o botão brevamente.	Definir o Temporizador conforme as necessidades do utilizador
4. Prima o botão duranteços)?dois)?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?dois?DO	Definição do Temporizador bem sucedida

Complete a definição em 4 segundos em cada passo, caso contrário o modo de definição está desativado.

Nota:

Se deseja cancelar a funcao Tempo aps o inicio da contagem decrescente, pode tornar uma das seguinto medidas:

1. Desligar diretamente a ficha da tomada; ou
2. Prima o botão de Tempo durante 5 segundos
