Tuotetyyppi	Sähköauton kannettava laturi (Mode 2)
Merkki	Blaupunkt
Malli	P3PM2T2
Virtalähde	Kolmivaihe, 380-450 V
Säädettävä nimellisvirta	8 / 10 / 13 / 16 A
Liittimen tyyppi	T2
Kaapelin kokonaispituus	8 m
Ohjausyksikön mitat	260 x 100 x 72.5 mm
Paino	3.35 kg
Suojausluokka (kotelo)	IP65
Käyttölämpötila	-30 °C – +50 °C
Päätoiminnot	Lataus virranvalinnalla, viivästetty ajastin, maadoituksen tunnistus (PE), parametrien näyttö (jännite, virta, teho, kulutus, lämpötila)
Turvallisuus	Suojaus yli-/alijännitteeltä, ylivirralta, sähkövuodoilta, maasuluilta, ylikuumenemiselta; täytyy käyttää ulkoisen suojakytkimen kanssa
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä kemikaaleja; älä avaa koteloa jännitteen alaisena
Varaosat ja korjattavuus	Ota yhteys Blaupunktin asiakaspalveluun; älä pura tai muuta liitintä
Yleistiedot	Sähköauton kannettava laturi, käytettäväksi sisällä tai ulkona suojassa vedeltä, älä käytä jos kaapeli on vaurioitunut

Usein kysytyt kysymykset - P3PM2T2 BLAUPUNKT

Miten käynnistän latauksen P3PM2T2-laturilla?

Kytke virtapistoke sopivaan pistorasiaan ja aseta T2-liitin ajoneuvoon. Lataus alkaa automaattisesti. Varmista, että pistorasia on asianmukaisesti maadoitettu.

Miten säädän latausvirtaa?

Irrota ensin liitin ajoneuvosta. Kytke virtapistoke, pidä sitten «Amps»-painiketta painettuna 2 sekuntia. Käytä sen jälkeen lyhyitä painalluksia vaihtaaksesi välillä 8, 10, 13 ja 16 A. Vahvista pitämällä painiketta painettuna 2 sekuntia.

Miten käytän ajastintoimintoa?

Irrota liitin ajoneuvosta. Kytke virtapistoke, pidä «Time»-painiketta painettuna 2 sekuntia, valitse sitten viive (1, 2, 4, 6, 8 tai 10 h) lyhyillä painalluksilla. Vahvista pitämällä painiketta painettuna 2 sekuntia. Lataus alkaa viiveen jälkeen.

Mitä näytön «½!»-merkki tarkoittaa?

Tämä symboli ilmaisee, että suojamaadoitusta (PE) ei havaita. Lataus ei käynnisty ennen kuin maadoitus on kunnossa. Tarkista sähköasennuksesi.

Voiko tätä laturia käyttää ulkona?

Kyllä, ohjausyksikön suojausluokka on IP65, mikä suojaa pölyltä ja vesisuihkuilta. Sijoita se kuitenkin kuivaan paikkaan suojaan suoralta sateelta.

Mitä tehdä, jos laturi näyttää ylilämpötilavirheen?

Jos lämpötilan varoitusvalo syttyy, keskeytä lataus ja anna laturin jäähtyä. Vältä altistamasta sitä auringolle tai lämmönlähteelle. Jos ongelma jatkuu, ota yhteys asiakaspalveluun.

Onko laturi yhteensopiva yksivaiheisen asennuksen kanssa?

Ei, malli P3PM2T2 on suunniteltu kolmivaiheiselle virtalähteelle (380-450 V). Se ei toimi oikein tavallisessa yksivaiheisessa pistorasiassa.

Miten puhdistan laturin?

Käytä kuivaa, pehmeää liinaa kotelon ja kaapelin pyyhkimiseen. Älä koskaan käytä kemikaaleja, liuottimia tai painepesureita. Älä puhdista ajoneuvoa latauksen aikana.

Voinko käyttää jatkojohtoa tämän laturin kanssa?

Jatkojohdon käyttöä ei suositella, koska se voi aiheuttaa jännitehäviötä ja ylikuumenemisriskin. Kytke laturi suoraan seinäpistorasiaan, jossa on suojakytkin.

Mitä tehdä, jos laturi ei havaitse maadoitusta?

Tarkista virtapistoke: sen tulee olla kunnolla maadoitettu. Jos «½!»-symboli ilmestyy, lataus ei käynnisty. Voit väliaikaisesti poistaa PE-tunnistuksen käytöstä painamalla samanaikaisesti «Amps»+«Time» 4 sekunnin ajan, mutta tämä aiheuttaa turvallisuusriskin.

KÄYTTÖOHJE P3PM2T2 BLAUPUNKT

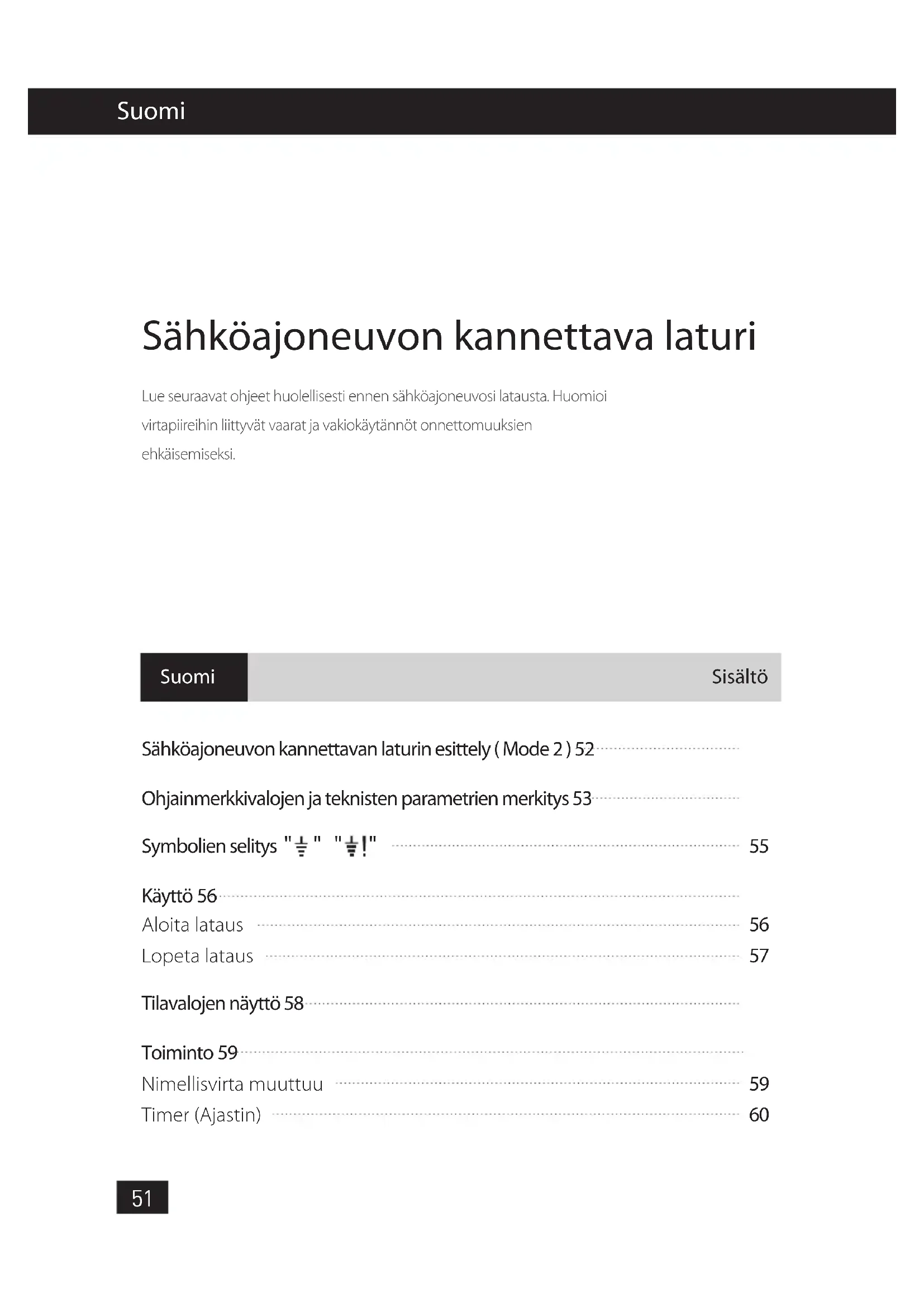

Sähköajoneuvon kannettava laturi

Lue seuraavat ojeet huolellisesti ennen sahkoojoneuvosi latausta. Huomioi virtapiirehin liittyvat vaarat ja vakiokaytannot onnettomuuksien ehkaisemiseksi.

Suomi

Sisaltö

Sahkoojoneuvon kannettavan laturin esittely (Mode 2) 52

Ohjainmerkkivalojen ja teknisten parametrien merkitys 53

Symbolien selitys " 12 " " 55

Käytto 56

Aloita Iataus 56

Lopeta lataus 57

Tilavalojen nayttö 58

Toiminto 59

Nimellisvirta muuttuu 59

Timer (Ajastin) 60

HUOMIO

Käytä virtalähdettä, jossa on ulkoinen virrankatkaisin.
- Varmista, etta laturia käytetän turvallisessa ja varmassa paikassa poissa lasten tai lemmikkien ulottuvilta.
Kaytä tuotetta viileässä, kuivassa ja hyvin tuuletetussa tilassa. Välä veden paäsya pistokkeeseen.
- Alä avaa koteloa ladattaessa tai laturi kytkeytyy paälle.
- Alä vahingoita tuotetta tahallisesti.

Sahkoojoneuvon kannettavan laturin esittely (Mode 2)

Tekniset tiedot

Malli Tehonsyöttötyppi		Kaapelin kokonaispituus	Jännite	Nimellisvirta Liitintyyppi
P1PM2T2	Yksivaihe	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Yksivaihe	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Yksivaihe	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Kolmivaihe	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Yksivaihe	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Yksivaihe	8m	200~250V	8/10/13A	T1

1 Malli: P3PM2T2

Ohjainmerkkivalojen merkitys

Virta päälä / pois		405V	Jännite
päältä		0.89kw	Power (Virta)
Latautuu Vian merkkivalo		16A	Nimellisvirta
Nimellisvirta muuttuupainike		3.9A	Vakiovirta
00:00:03	Latausaika	0.002kwh	Sähkönkulutus
20°C	Lämpötila	TIME	Aikatoimintopainike
PE-tunnistus (maadoituksen tunnistus)		½!	Ylövirran PE:tä ei ole havaittu, eikä latausta voida käynistää.

Control box:

Tekniset parametrit

Mitat (P × L × K)	260 × 100 × 72.5 mm
Paino	Kolmivaihe: 3.35 kg
IP-luokitus( Control box )	IP65
Käytölämpötila	-30°C +50°C

Model: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Ohjainmerkkivalojen merkitys

Virta päälä / pois		245V	Jännite
päältä		0.89kw	Power (Virta)
Latautuu Vian merkkivalo		16A	Nimellisvirta
Nimellisvirta muuttuupainike		3.9A	Vakiovirta
00:00:03	Latausaika	0.002kwh	Sähkönkulutus
20°C	Lämpötila	TIME	Aikatoimintopainike
1/2	PE-tunnistus (maadoituksen tunnistus)	1/2	Ylvärirran PE:tä ei ole havaittu, eikä latausta voida käynistää.

Control box:

Tekniset parametrit

Mitat (P × L × K)	260 × 100 × 72.5 mm
Paino	Yksivaihe: 2.65 kg
IP-luokitus( Control box )	IP65
Käytölämpötila	-30°C +50°C

Käytäjien on tarkistettava näytössä oleva PE-tunnistusmerkki "½" ennen jokaista käyttokertaa. (PE tarkoittaa suojajohdinta)

1.Jos merkki 1一 nakyy naytossa, se osoittaa, etta laturin on tarkistettava edeltavan PE:n lasnalo, ja latausprosessi alkaa vasta, kun edeltavpe on lasna.

HUOMIO: jos merkki "½!" nakyy, se tarkoittaa, etta ylövirran PE:tä ei ole havaittu eikä latausta voida aloittaa.

2.Jos merkkiä "½" El nay naytössa, se tarkoittaa, etta laturilla ei ole toimintoa, jolla voidaan tarkistaa ylavirran PE:n lasnäolo, ja se voidaan ladata riippumatta siita, voidaanko PE havaita vai ei.

HUOMIO: On erittäin suositeltavaa, että käytäjät lataavat olosuhteissa 1. Tilassa 2 on tiettyjä turvallisuusriskejä PE:n puuttumisen vuoksi. Siksi ehtoa 2 tulisi käytää vain sillä edellytyksellä, että käytäjät voivat varmistaa turvallisuuden, ja erityisolosuhteissa, joissa PE:tä ei ole sahköjarjestelmässä.

PE-tunnistuksen poistaminen käytösta: Paina "Amps+Time"-näppäintä 4 sekunnin ajan samanaikaisesti.

Aktivoi PE-tunnistus uudelleen: Paina "Amps+Time" 4 sekunnin ajan samanaikaisesti.

Aloita lataus

Vaihe	Kuva Käytö
1.	Laita pistoke oikean tehon-syötön pistorasian.
2.	Irrota suojatulppa ja laita latausliitin kokonaan sähköjo-neuvon latausporttiin.
3.	Aloita lataus.

VAARA

Alä kýtā tuotetta, jos se vaikuttaa vahingoittuneelta tai kaapeli on Hajonnut.

Alä pura tai kokoa liitintä tai vaihda sisäisiä osia.

Älä puhdista tuotteita kemikaaleilla tai puhdista sahköajoneuvoa latauksen aikana.

Lopeta lataus

Vaihe Kuva Käytö
1.		Irota pistoke tehonsyötön pistorasiasta.
2.		Irota latausliitin sähköajoneu-vosta.
3.		Sulje sähköajoneuvon lataus-portin sujus ja peitä sitten latausliittimen suojatulppa.
4.		Laita kannettava latur pussin.

Tilavalojen nayttö

Merkkivalo Merkkivalöla Merkkivalo			Tila		Tila
	Off (Pois)		Vilkkuu		On (Päälä)
	Off (Pois)		Vilkkuu		On (Päälä)
	Off (Pois)		Vilkkuu		On (Päälä)

Käytto:

1	Virta Pols			×
2	Tarkistus			×
3	Valmiustila			×
4	Liitetty			×
5	Latautuu			×
6	Lataus valmis			×

Vianetsintä:

1	CP-virhe
2	Relevirhe
3	Ylijännite/alijännite			×
4	Ylivirtasujoaus			×
5	Sähkövotosuojaus			×
6	Ei maadoitetu			×
7	Lämpötilavaroitus			×
8	Jatkuva korkea lämpötila			×

Nimellisvirta muuttuu:

HUOMIO

Varmista ennen latausvirran vaihtamista, etta pistoke on laitettu kunnolla pistorasiaan ja etta kaapelin toinen pää on irrotettu sahköajoneuvosta.

Vaihe Kuva Tila
1. Laita pistoke oikean sehonsyötön pistora-sian.	←←→	Valmis
	←←→
2. Pidä Amps-painike painettuna 2 sekuntia.	CHARGING Time: 00:88:85 128°C 405V @ 89kw 16A 3.9A 0.082kwh	Virta-asetustilan syöttäminen
3. Vaihtele 8, 10, 13 ja 16 A:n virtojenwällä pain-amalla painiketta lyhyesti.	AMPS 8A 10A ↑ ↓ □ ← 13A16A	Nimellisvirtan asettaminen käytä-jän tarpeiden mukaan
4. Paina painiketta 2 sekuntia uudelleen.	AMPS	Nimellisvirta -asetus valmis

Tee asetus loppuun 4 sekunnin kuluessa jokaisssa vaiheessa. Muussa tapauksessa asetustilan aktivointi loppuu.

Ajastintoiminto:

HUOMIO

Varmista ennen ajastintoiminnon aktivointia, etta pistoke on laitettu kunnolla pistorasiaan ja etta kaapelin toinen paa on irrotettu sahkoojoneuvosta.

Vaihe Kuva Tila
1. Laita pistoke oikean sehonsyötön pistora-siaan.	Valmis
2. Pidä Time (Aika) -painike painettuna 2 sekuntia.	Ajastintoiminonasetustilan syöttäminen.Ajastin viivästä-latauksen aloittamista valitulla tuntimärällä
3. Vaihtele 1,2,4,6,8 ja 10 tunnin välillä painamalla painiketta lyhyesti.	Ajastimen asettamin- en käytäjän tarpe-iden mukaan
4. Paina painiketta 2 sekuntia uudelleen.	Ajastimen asetus valmis

Tee asetus loppuun 4 sekunnin kuluessa jokaisessa vaiheessa. Muussa tapauksessa asetustilan aktivointi loppuu.

Huomaa:

Jos haluat peruuttaa Ajastintoiminnon, kun laskuri on alkanut laskea alaspain, voit tehdä jonkun seuraavista vaiheista:

1. Irota pistoke pistorasiasta suoraan tai
2. Paina Ajastinpainiketta 5 sekuntia.
