P1PM2T2 - Akkulaturi BLAUPUNKT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköauton akkulaturi (EV)
Merkki	Blaupunkt
Malli	P1PM2T2
Virtalähdetyyppi	Yksivaiheinen
Tulojännite	200-250 V
Säädettävä nimellisvirta	8 / 10 / 13 / 16 A
Kaapelin pituus	8 m
Liitintyyppi	T2
Mitat (P × L × K)	260 × 100 × 72.5 mm
Paino	2.65 kg
Suojausluokka (ohjauskotelo)	IP65
Käyttölämpötila	-30°C - +50°C
Toiminnot	Virran säätö, Ajastin (1-10h), Maadoituksen tunnistus (PE)
Turvallisuus	Käytä ulkoisen katkaisijan kanssa; älä avaa latauksen aikana; älä käytä vaurioituneena
Puhdistus	Älä käytä kemikaaleja; pyyhi kuivalla liinalla

Usein kysytyt kysymykset - P1PM2T2 BLAUPUNKT

Kuinka aloittaa lataus?

Työnnä pistoke virtapistorasiaan, poista sitten suojakorkki ja työnnä laturin liitin kokonaan sähköauton latausporttiin. Lataus alkaa automaattisesti.

Kuinka pysäyttää lataus?

Irrota ensin pistoke virtapistorasiasta, irrota sitten laturin liitin ajoneuvosta. Sulje suojakorkki ja säilytä laturi sen pussissa.

Kuinka säätää latausvirtaa?

Varmista, että kaapeli on irrotettu ajoneuvosta. Pidä « Amps »-painiketta painettuna 2 sekuntia siirtyäksesi säätötilaan. Paina lyhyesti valitaksesi 8, 10, 13 tai 16 A, ja pidä sitten uudelleen 2 sekuntia vahvistaaksesi.

Kuinka käyttää ajastinta?

Irrota kaapeli ajoneuvosta. Pidä « Time »-painiketta painettuna 2 sekuntia. Paina lyhyesti valitaksesi 1, 2, 4, 6, 8 tai 10 tuntia. Pidä uudelleen 2 sekuntia vahvistaaksesi. Lataus alkaa viiveen jälkeen.

Mitä PE-merkkivalo « ½! » tarkoittaa?

« ½! » tarkoittaa, että yläpuolista suojajohdinta (PE) ei havaittu. Tässä tapauksessa lataus ei voi alkaa. Tarkista maadoitettu pistorasia tai poista PE-tunnistus käytöstä tarvittaessa.

Kuinka poistaa PE-tunnistus käytöstä?

Paina samanaikaisesti « Amps » ja « Time »-painikkeita 4 sekunnin ajan. Toiminto poistuu käytöstä tai aktivoituu uudelleen samalla tavalla. Huomio: tämä aiheuttaa riskin, jos pistorasiassa ei ole maadoitusta.

Mitä tehdä, jos näytöllä näkyy virhe?

Katso vikataulukko ohjeista: koodeja ovat CP-virhe, Rele-virhe, Ylijännite/ali jännite, Ylivirtasuojaus jne. Virheen mukaan tarkista liitännät ja virtalähde.

Voinko ladata, jos pistorasiassa ei ole maadoitusta?

Laturi voi toimia ilman maadoitusta, jos poistat PE-tunnistuksen käytöstä (katso edellinen kysymys). Turvallisuussyistä on kuitenkin erittäin suositeltavaa ladata maadoitetusta pistorasiasta.

Kuinka puhdistaa laturi?

Älä koskaan puhdista laturia kemikaaleilla tai vedellä. Pyyhi se yksinkertaisesti kuivalla ja puhtaalla liinalla. Varmista, että se on irrotettu ennen puhdistusta.

Mitkä ovat käyttövarotoimet?

Käytä laturia viileässä, kuivassa ja hyvin tuuletetussa paikassa, poissa lasten ja eläinten ulottuvilta. Älä käytä sitä vaurioituneena. Älä koskaan avaa koteloa latauksen aikana. Käytä ulkoista katkaisijaa.

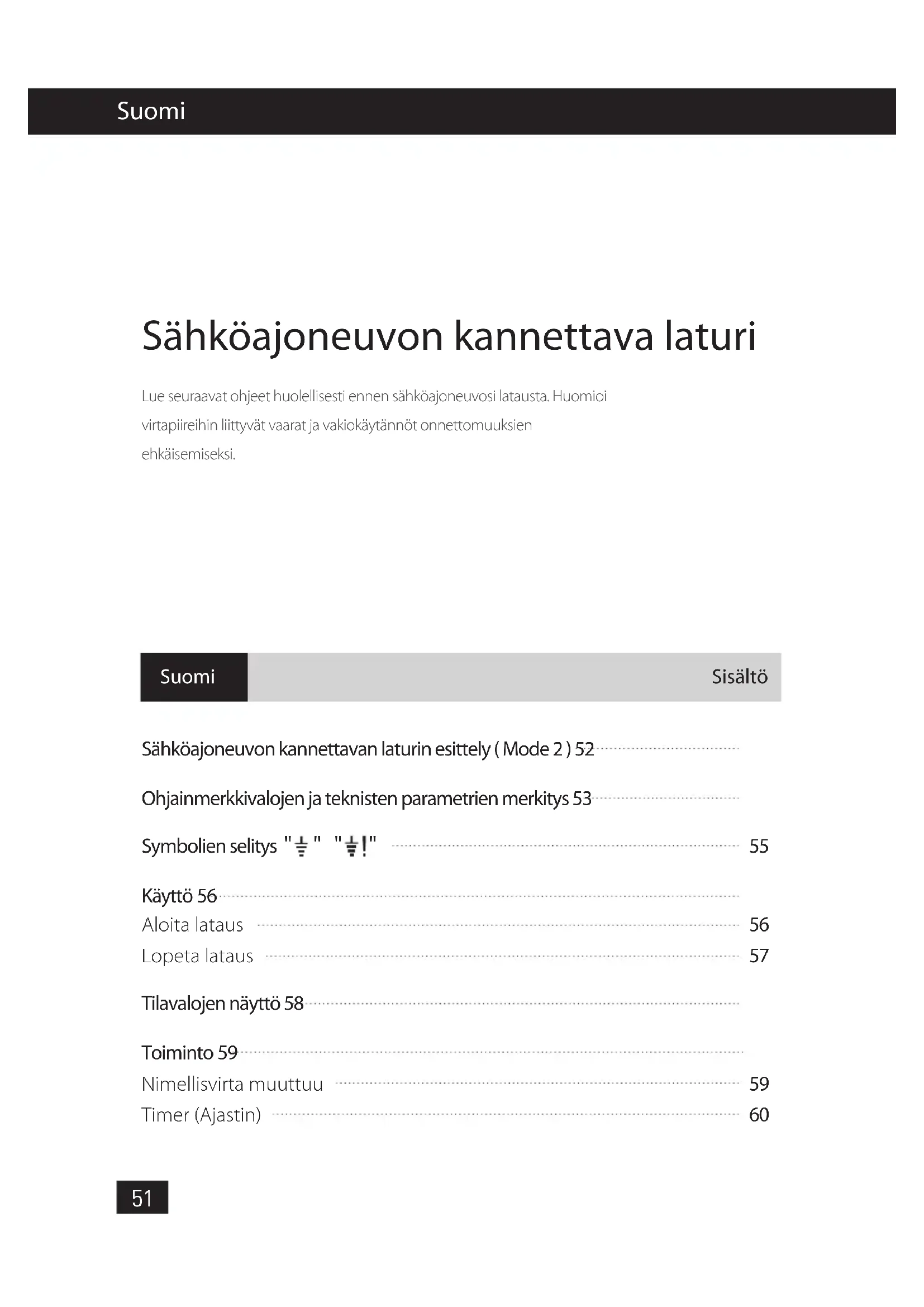

KÄYTTÖOHJE P1PM2T2 BLAUPUNKT

Sähköajoneuvon kannettava laturi

Lue seuraavat ojeet huolellisesti ennen sahkoojoneuvosi latausta. Huomioi virtapiirehin liittyvat vaarat ja vakiokaytannot onnettomuuksien ehkaisemiseksi.

Suomi

Sisaltö

Sahkoojoneuvon kannettavan laturin esittely (Mode 2) 52

Ohjainmerkkivalojen ja teknisten parametrien merkitys 53

Symbolien selitys " 12 " " 55

Käytto 56

Aloita Iataus 56

Lopeta lataus 57

Tilavalojen nayttö 58

Toiminto 59

Nimellisvirta muuttuu 59

Timer (Ajastin) 60

HUOMIO

Käytä virtalähdettä, jossa on ulkoinen virrankatkaisin.
- Varmista, etta laturia käytetän turvallisessa ja varmassa paikassa poissa lasten tai lemmikkien ulottuvilta.
Kaytä tuotetta viileässä, kuivassa ja hyvin tuuletetussa tilassa. Välä veden paäsya pistokkeeseen.
- Äla avaa koteloa ladattaessa tai laturi kytkeytyy pälle.
- Alä vahingoita tuotetta tahallisesti.

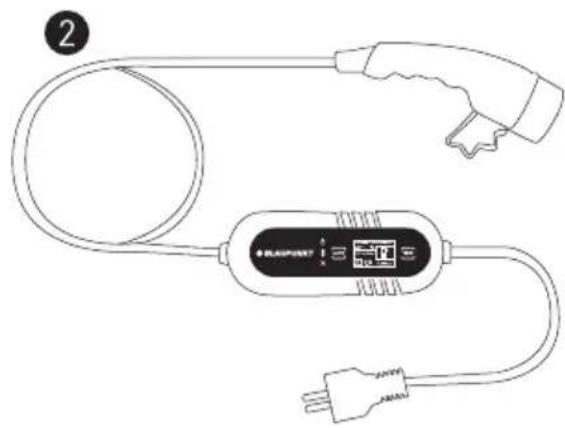

Sahkoojoneuvon kannettavan laturin esittely (Mode 2)

Tekniset tiedot

Malli Tehonsyöttötyppi		Kaapelin kokonaispituus	Jännite	Nimellisvirta Liitintyyppi
P1PM2T2	Yksivaihe	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Yksivaihe	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Yksivaihe	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Kolmivaihe	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Yksivaihe	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Yksivaihe	8m	200~250V	8/10/13A	T1

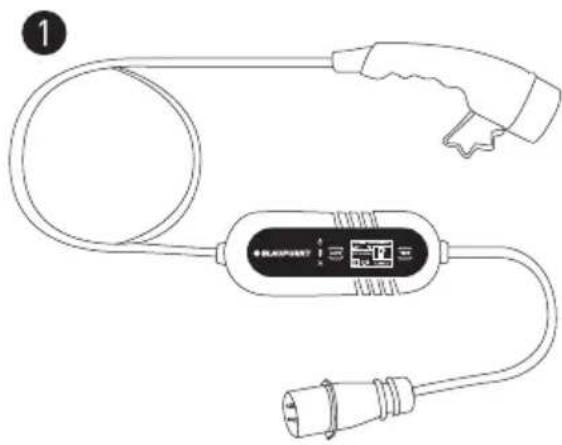

1 Malli: P3PM2T2

Ohjainmerkkivalojen merkitys

Virta päälä / pois		405V	Jännite
päältä		0.89kw	Power (Virta)
Latautuu Vian merkkivalo		16A	Nimellisvirta
Nimellisvirta muuttuupainike		3.9A	Vakiovirta
00:00:03	Latausaika	0.002kwh	Sähkönkulutus
20°C	Lämpötila	TIME	Aikatoimintopainike
PE-tunnistus (maadoituksen tunnistus)		½!	Ylövirran PE:tä ei ole havaittu, eikä latausta voida käynistää.

Control box:

Tekniset parametrit

Mitat (P × L × K)	260 × 100 × 72.5 mm
Paino	Kolmivaihe: 3.35 kg
IP-luokitus( Control box )	IP65
Käytölämpötila	-30°C +50°C

Model: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Ohjainmerkkivalojen merkitys

Virta päälä / pois		245V	Jännite
päältä		0.89kw	Power (Virta)
Latautuu Vian merkkivalo		16A	Nimellisvirta
Nimellisvirta muuttuupainike		3.9A	Vakiovirta
00:00:03	Latausaika	0.002kwh	Sähkönkulutus
20°C	Lämpötila	TIME	Aikatoimintopainike
1/2	PE-tunnistus (maadoituksen tunnistus)	1/2!	Ylvärirran PE:tä ei ole havaittu, eikä latausta voida käynnistää.

Control box:

Tekniset parametrit

Mitat (P × L × K)	260 × 100 × 72.5 mm
Paino	Yksivaihe: 2.65 kg
IP-luokitus( Control box )	IP65
Käytölämpötila	-30°C +50°C

Käytäjien on tarkistettava näytössä oleva PE-tunnistusmerkki "½" ennen jokaista käyttokertaa. (PE tarkoittaa suojajohdinta)

1.Jos merkki 1一 nakyy naytossa, se osoittaa, etta laturin on tarkistettava edeltavan PE:n lasnalo, ja latausprossesi alkaa vasta, kun edeltavpe on lasna.

HUOMIO: jos merkki "½!" nakyy, se tarkoittaa, etta ylövirran PE:tä ei ole havaittu eikä latausta voida aloittaa.

2.Jos merkkiä "½" El nay naytössä, se tarkoittaa, etta laturilla ei ole toimintoa, jolla voidaan tarkistaa ylāvirran PE:n lasnäolo, ja se voidaan ladata riippumatta siitä, voidaanko PE havaita vai ei.

HUOMIO: On erittäin suositeltavaa, että käytäjät lataavat olosuhteissa 1. Tilassa 2 on tiettyjä turvallisuusriskejä PE:n puuttumisen vuoksi. Siksi ehtoa 2 tulisi käytää vain sillä edellytyksellä, että käytäjät voivat varmistaa turvallisuuden, ja erityisolosuhteissa, joissa PE:tä ei ole sahköjarjestelmässä.

PE-tunnistuksen poistaminen käytösta: Paina "Amps+Time"-näppäintä 4 sekunnin ajan samanaikaisesti.

Aktivoi PE-tunnistus uudelleen: Paina "Amps+Time" 4 sekunnin ajan samanaikaisesti.

Aloita lataus

Vaihe	Kuva Käytö
1.	Laita pistoke oikean tehon-syötön pistorasian.
2.	Irrota suojatulppa ja laita latausliitin kokonaan sähköjo-neuvon latausporttiin.
3.	Aloita lataus.

Alä kaytä tuotetta,Jos se vaikuttaa vahingoittuneelta tai kaapeli on Hajonnut.

Alä pura tai kokoa liitintä tai vaihda sisäisä osia.

Älä puhdista tuotteita kemikaaleilla tai puhdista sahköajoneuvoa latauksen aikana.

Lopeta lataus

Vaihe Kuva Käytö
1.		Irota pistoke tehonsyötön pistorasiasta.
2.		Irota latausliitin sähköajoneu-vosta.
3.		Sulje sähköajoneuvon lataus-portin sujus ja peitä sitten latausliittimen suojatulppa.
4.		Laita kannettava latur pussin.

Tilavalojen näytto

Merkkivalo Merkkivalöla Merkkivalo			Tila		Tila
	Off (Pois)		Vilkkuu		On (Päälä)
	Off (Pois)		Vilkkuu		On (Päälä)
	Off (Pois)		Vilkkuu		On (Päälä)

Käytto:

1	Virta Pols			×
2	Tarkistus			×
3	Valmiustila			×
4	Liitetty			×
5	Latautuu			×
6	Lataus valmis			×

Vianetsintä:

1	CP-virhe
2	Relevirhe
3	Ylijännite/alijännite			×
4	Ylivirtasujoaus			×
5	Sähkövotosuojaus			×
6	Ei maadoitetu			×
7	Lämpötilavaroitus			×
8	Jatkuva korkea lämpötila			×

Nimellisvirta muuttuu:

HUOMIO

Varmista ennen latausvirran vaihtamista, etta pistoke on laitettu kunnolla pistorasiaan ja etta kaapelin toinen pää on irrotettu sahköajoneuvosta.

Vaihe Kuva Tila
1. Laita pistoke oikean sehonsyötön pistora-sian.	←←→	Valmis
	←←→
2. Pidä Amps-painike painettuna 2 sekuntia.	CHARGING Time: 00:88:85 128°C 405V @ 89kw 16A 3.9A 0.082kwh	Virta-asetustilan syöttäminen
3. Vaihtele 8, 10, 13 ja 16 A:n virtojenwällä pain-amalla painiketta lyhyesti.	AMPS 8A 10A ↑ ↓ □ ← 13A16A	Nimellisvirtan asettaminen käytä-jän tarpeiden mukaan
4. Paina painiketta 2 sekuntia uudelleen.	AMPS	Nimellisvirta -asetus valmis

Tee asetus loppuun 4 sekunnin kuluessa jokaisssa vaiheessa. Muussa tapauksessa asetustilan aktivointi loppuu.

Ajastintoiminto:

HUOMIO

Varmista ennen ajastintoiminnon aktivointia, etta pistoke on laitettu kunnolla pistorasiaan ja etta kaapelin toinen paa on irrotettu sahkoojoneuvosta.

Vaihe Kuva Tila
1. Laita pistoke oikean sehonsyötön pistora-siaan.	Valmis
2. Pidä Time (Aika) -painike painettuna 2 sekuntia.	Ajastintoiminonasetustilan syöttäminen.Ajastin viivästä-latauksen aloittamista valitulla tuntimärällä
3. Vaihtele 1,2,4,6,8 ja 10 tunnin välillä painamalla painiketta lyhyesti.	Ajastimen asettamin- en käytäjän tarpe-iden mukaan
4. Paina painiketta 2 sekuntia uudelleen.	Ajastimen asetus valmis

Tee asetus loppuun 4 sekunnin kuluessa jokaisessa vaiheessa. Muussa tapauksessa asetustilan aktivointi loppuu.

Huomaa:

Jos haluat peruuttaa Ajastintoiminnon, kun laskuri on alkanut laskea alaspain, voit tehdä jonkun seuraavista vaiheista:

1. Irota pistoke pistorasiasta suoraan tai
2. Paina Ajastinpainiketta 5 sekuntia.
