Produkttype	Oplader til elbiler (EV)
Mærke	Blaupunkt
Model	P1PM2T2
Strømforsyningstype	Enfaset
Indgangsspænding	200-250 V
Indstillelig mærkestrøm	8 / 10 / 13 / 16 A
Kabellængde	8 m
Stiktype	T2
Mål (L × B × H)	260 × 100 × 72.5 mm
Vægt	2.65 kg
Beskyttelsesklasse (kontrolboks)	IP65
Driftstemperatur	-30°C til +50°C
Funktioner	Strømjustering, Timer (1-10 timer), Jordfejlsdetektering (PE)
Sikkerhed	Brug ekstern afbryder; åbn ikke under opladning; brug ikke, hvis den er beskadiget
Rengøring	Brug ikke kemikalier; tør af med en tør klud

Ofte stillede spørgsmål - P1PM2T2 BLAUPUNKT

Hvordan starter jeg opladningen?

Sæt stikket i stikkontakten, fjern derefter beskyttelseshætten, og sæt opladningsstikket helt ind i ladestikket på elbilen. Opladningen starter automatisk.

Hvordan stopper jeg opladningen?

Tag først stikket ud af stikkontakten, og tag derefter opladningsstikket ud af bilen. Luk beskyttelseshætten og læg opladeren i tasken.

Hvordan indstiller jeg ladestrømmen?

Sørg for, at kablet er frakoblet bilen. Hold « Amps »-knappen inde i 2 sekunder for at gå ind i indstillingsfunktionen. Tryk kort for at vælge mellem 8, 10, 13 og 16 A, hold derefter inde i 2 sekunder for at bekræfte.

Hvordan bruger jeg timeren?

Frakobl kablet fra bilen. Hold « Time »-knappen inde i 2 sekunder. Tryk kort for at vælge 1, 2, 4, 6, 8 eller 10 timer. Hold inde i 2 sekunder igen for at bekræfte. Opladningen starter efter forsinkelsen.

Hvad betyder PE-indikatoren « ½! »?

« ½! » angiver, at den forrige beskyttelsesleder (PE) ikke er blevet registreret. I så fald kan opladningen ikke starte. Kontroller jordforbindelsen, eller deaktiver PE-registrering, hvis det er nødvendigt.

Hvordan deaktiverer jeg PE-registrering?

Tryk samtidig på knapperne « Amps » og « Time » i 4 sekunder. Funktionen deaktiveres eller aktiveres på samme måde. Bemærk: Dette indebærer en risiko, hvis stikkontakten ikke har jord.

Hvad gør jeg, hvis der vises en fejl på skærmen?

Se fejltabellen i manualen: koderne omfatter CP-fejl, Relæfejl, Overspænding/underspænding, Overstrømsbeskyttelse osv. Kontroller forbindelser og strømforsyning afhængigt af fejlen.

Kan jeg oplade, hvis stikkontakten ikke har jord?

Opladeren kan fungere uden jord, hvis du deaktiverer PE-registrering (se tidligere spørgsmål). Det anbefales dog kraftigt at oplade med en korrekt jordforbundet stikkontakt af sikkerhedsmæssige årsager.

Hvordan rengør jeg opladeren?

Rengør aldrig opladeren med kemikalier eller vand. Tør den blot af med en tør, ren klud. Sørg for, at den er frakoblet inden rengøring.

Hvad er brugsforholdsreglerne?

Brug opladeren på et køligt, tørt og godt ventileret sted, utilgængeligt for børn og dyr. Brug den ikke, hvis den er beskadiget. Åbn aldrig boksen under opladning. Brug en ekstern afbryder.

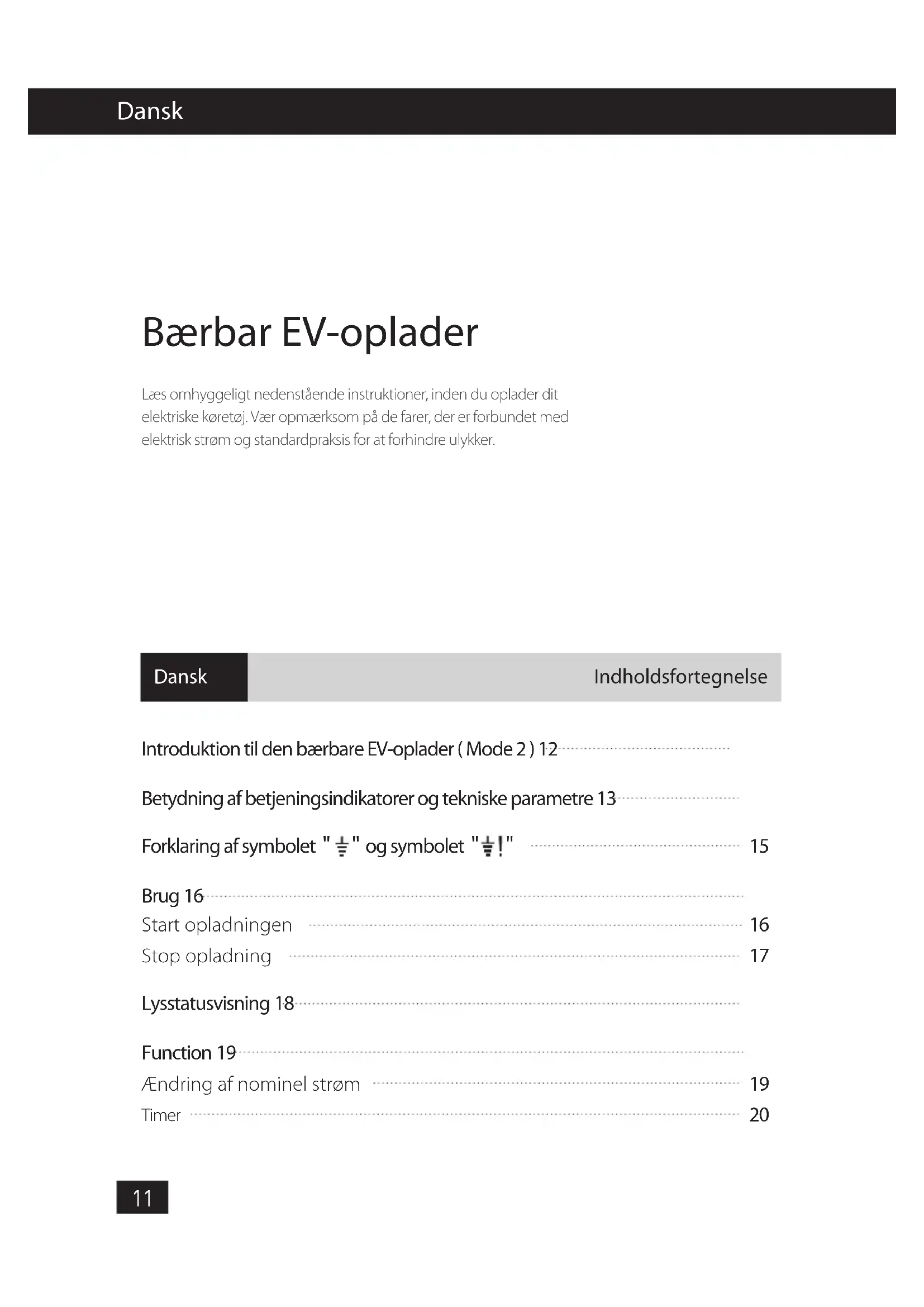

BRUGSANVISNING P1PM2T2 BLAUPUNKT

Læs omhyggeligt nedenstaende instruktioner, inden du oplader dit elektriske køretøj. Vær opmaerk som på de farer, der er forbundet med elektrisk strøm og standardpraksis for at forbindre ulykker.

Dansk

Indholdsfortegnelse

Introduktion til den bærbare EV-oblader (Mode 2) 12

Betydning af betjeningsindikatorer og tekniske parametre 13

Forklaring af symbolet 12 og symbolet 12! 15

Brug 16

Start opladningen 16

Stop opladning 17

Lysstatusvisning 18

Function 19

Andering af nominal strom 19

Timer 20

FORSIGTIG

• Brug strömkilden med en ekstern afbryder.
  Sorg for, at opladeren bruges et sikkert sted uden for rækkevidde af sma born eller kaeledyr.
• Brug dette produit i et kolest, tort og godt ventileret omrade. Undga, at derkommen vand ind istikket.
• Abn/DDke kabinettet under opladning,ller narr opladeren er taendt.
• Undgå at beskadigeproduktet.

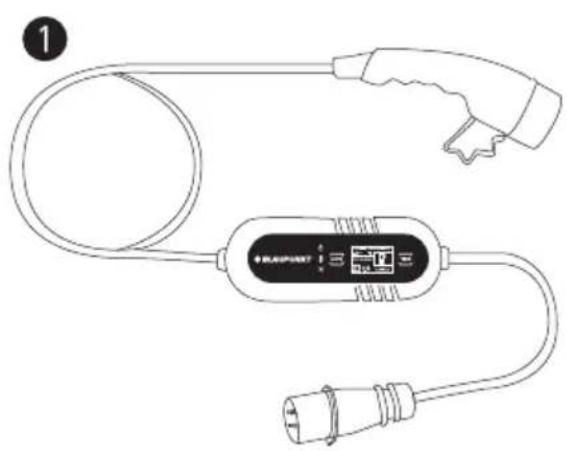

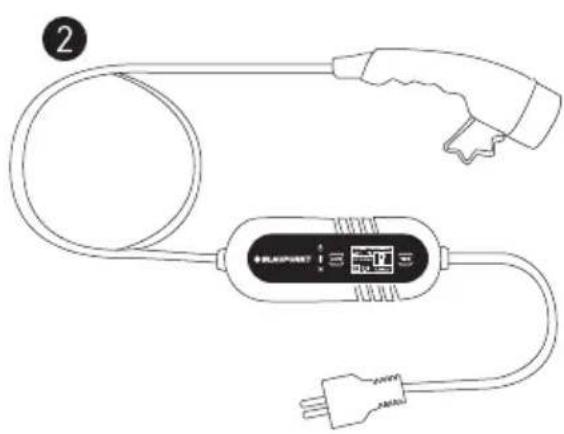

Introduktion til den bærbare EV-oplader (Mode 2)

Specificationer

Model	Strømforsyning stype	Samlet kabellaengde	Spænding	Nominel strøm	Stikforbindelse stype
P1PM2T2	Enfaset	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Enfaset	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Enfaset	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trefaset	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Enfaset	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Enfaset	8m	200~250V	8/10/13A	T1

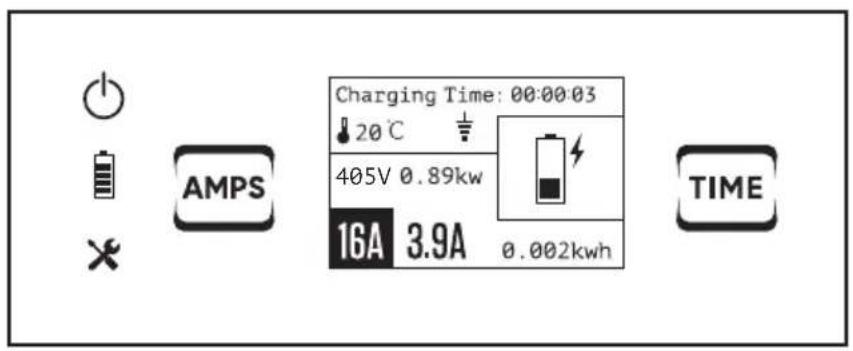

1 Model: P3PM2T2

Betydning af betjeningsindikatorer

	Power tænd/sluk	405V	Spænding
	Oplader	0.89kw	Strøm
×	Fejlindikator	16A	Nominal strøm
AMPS	Nominal strømændring-knap	3.9A	Konstant strøm
00:00:03	Opladningstid	0.002kwh	Elforbrug
20°C	Temperatur	TIME	Timerfunktionsknap
1/2	PE-detektion(jordingsdetektion)	1/2!	Opstrøms PE er ikkeblevet fundet, ogopladningen kanikke startes.

Control box:

Tekniske parametre

Dimensioner (L × B × H)	260 × 100 × 72.5 mm
Vægt	3-fase: 3.35kg
Beskyttesesgrad (Control box)	IP65
Driftstemperatur	-30°C til +50°C

Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS

Betydning af betjeningsindikatorer

	Power tænd/sluk	245V	Spænding
	Oplader	0.89kw	Strøm
×	Fejlindikator	16A	Nominel strøm
AMPS	Nominel strømændring-knap	3.9A	Konstant strøm
00:00:03	Opladningstid	0.002kwh	Elforbrug
20°C	Temperatur	TIME	Timerfunktionsknap
½	PE-detektion(jordingsdetektion)	½!	Opstrøms PE er ikkeblevet fundet, ogopladningen kanikke startes.

Control box:

Tekniske parametre

Dimensioner (L × B × H)	260 × 100 × 72.5 mm
Vægt	1-fase: 2.65kg
Beskyttelsesgrad (Control box)	IP65
Driftstemperatur	-30°C til +50°C

Forklaring af symbolet "½" og symbolet "½!"

Brugerne skal kontrollere PE-detektionsmærket 12 pà displayet før hv er brug. (PE betyder beskyttelsesleder)

1.Hvis mærket "½" vises på skærmen, angiver det, at opladeren skal kontrollere tilstedeværelsen af opstrøms PE, og opladningsprocessen vil kun begynde,ningar opstrøms PE er til stede.

OBS: Hvis mærket "½!" vises, betyder det, at opstrøms PE/DD er tilstede, og at opladningen/DD kan startes.

2.Hvis mærket "½" IKKE vises på skærmen, betyder det, at opladeren ikke har nogen Funktion til at verificere tilstedeveerelsen af opstrøms PE og kan oplades, uanset om PE kan detekteres eller ej.

BEMÄRK: Det anbefales kraftigt, at brugerne oplader under betingelse 1. Betingelse 2 indebærer visse sikkerhedrisici på grund af fravaret af PE. Så betingelse 2 bør kun anvendes under forudsætning af, at brugerne kan garantere sikkerheden, og under særlige omstændigheder, hvor der ikke findes PE i elsystemet.

Deaktivere PE-detektion: Tryk på "Amps+Time" i 4sammen.
Genaktivere PE-detektion: Tryk på "Amps+Time" i 4 sekunderammen.

Brug: Start opladningen

Start opladningen

Trin	Illustration Drift
1.		Sæt stikket i det korrekte strømforsyningsstik.
2.		Fjern beskyttelseshæten og søt opladningsconnectoren helt ind i EV-opladning-sporten.
3.		Start opladnigen.

FARE

Brug ikke Produktet, hvis det ser ud til at�� beskadiget, eller kabinet er ødelagt.

Du mä jeg adskille/samle konnektoren ell er udskifte dets indvendige dele.

Undlad at rengore produktre med kemikalier aller rengore EV-bilen under opladning.

Stop opladning

Trin Illustration Drift
1.	Træk stikket ud af stikkontak- ten.
2.	Frikobl opladningsstikket fra EV-køretøj.
3.	Luk beskyttelseskappen på EV-opladningsporten, og søt beskyttelseshæften på oplad- ningsstikket.
4.	Læg den bærbare opladeren i tasken.

Lysstatusvisining

Indikatorlys Indikatorys Indikatorlys			Status		Status
	Off (Slukket)		Blinker		On (Taendt)
	Off (Slukket)		Blinker		On (Taendt)
	Off (Slukket)		Blinker		On (Taendt)

Betjening:

1	Sluk			×
2	Check			×
3	Standby			×
4	Tilsluttet			×
5	Oplader			×
6	Opladning gennemført			×

Fejlfinding:

1	CP-fejl
2	Relæfejl
3	Overspænding/underspænding			×
4	Overstrømsbeskyttelse			×
5	Elektrisk lækagesikring			×
6	Ikke jordet			×
7	Temperaturadvarsel			×
8	Vedvarende hjæ temperatur			×

Aendring af nominal strøm:

FORSIGTIG

llnden du skifter ladestrom, skal du sorge for, at stromstikket er sat ordentligt i stikkontakten, og at den anden kabelende er koblet fra EV-koretojet.

Trin Illustration Status
1.Sæt stikket i det korrek- te strømforsyningsstik.	←←→	Klar
	←←→
2.Hold knappen "Amps" nede i 2 sekunder.	Charging Time: 00:88:83 12:57 C 405V 0.89kw 16A 3.9A 0.082kwh TIME	Gå ind i tilstanden Aktuelle indstillinger
3.Skift mellem 8, 10, 13 og 16 A-strømme ved at trykke kort på knappen.	AMPS 8A 10A ↑ ↓ □ ← 13A16A	Indstillingen af nomi- nel strøm after brugerens behov
4.Tryk på knappen i 2 sekunderigen.	AMPS	Indstillingen af nomi- nel strøm er vellykke

Gennemfor indstillingen inden for 4 sekunder ved hvert trin, ellers deaktiveres indstillingstildanden.

Timer-funktion:

FORSIGTIG

Inden du aktiverer timer Funktionen, skal du sorge for, at strømstikket er sat ordentlich i stikkontakten, og at den,anden kabelende er koblet fra EV-koretojet.

Trin Illustration Status
1.Sæt stikket i det korrek- te strømforsyningsstik.	Klar
	40SV 0.89kw 16A 3.9A 0.002kw	Gå ind i Timer-funk- tionens indstillingstil- stand.Timeren forsinker starten med det valgte antal timer
2.Hold knappen "Tid" inde i 2 sekunder.	CHARGING TICE: 08300.05 120C 405V 0.89kw TIME 16A 3.9A 0.002kw	Indstilling af timeren after brugerens behov
3.Skift mellem 1,2,4,6,8 og 10 t gange ved at trykke kort på knappen.	1h 2h4h → ↓ □ - □ - 6h8h10h
4.Tryk på knappen i 2 sekunderigen.	TIME 16A 3.9A 0.002kw	Timerindstillingen blev gennemført

Gennemfor indstillingen inden for 4 sekunder ved hvert trin, ellers deaktiveres indstillingstilstanden.

Bemaerk:

Hvis du onsker at annullere tidsfunktionen, after nedtaellingen er startet, kan du gore et af folgende trin:
