Producttype	Oplader voor elektrische voertuigen (EV)
Merk	Blaupunkt
Model	P1PM2T2
Voedingstype	Eenfasig
Ingangsspanning	200-250 V
Instelbare nominale stroom	8 / 10 / 13 / 16 A
Kabellengte	8 m
Connectortype	T2
Afmetingen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	2.65 kg
Beschermingsgraad (bedieningskast)	IP65
Bedrijfstemperatuur	-30°C tot +50°C
Functies	Stroominstelling, Timer (1-10u), Aardingsdetectie (PE)
Veiligheid	Gebruik met externe stroomonderbreker; niet openen tijdens het laden; niet gebruiken indien beschadigd
Reiniging	Geen chemicaliën gebruiken; afvegen met een droge doek

Veelgestelde vragen - P1PM2T2 BLAUPUNKT

Hoe start ik het laden?

Steek de stekker in het stopcontact, verwijder de dop en steek de laadconnector volledig in de laadpoort van het elektrische voertuig. Het laden start automatisch.

Hoe stop ik het laden?

Haal eerst de stekker uit het stopcontact en koppel vervolgens de laadconnector los van het voertuig. Sluit de beschermkap en berg de oplader op in de tas.

Hoe stel ik de laadstroom in?

Zorg ervoor dat de kabel niet is aangesloten op het voertuig. Houd de knop « Amps » 2 seconden ingedrukt om in de instelmodus te gaan. Druk kort om te kiezen tussen 8, 10, 13 en 16 A, en houd vervolgens opnieuw 2 seconden ingedrukt om te bevestigen.

Hoe gebruik ik de timer?

Koppel de kabel los van het voertuig. Houd de knop « Time » 2 seconden ingedrukt. Druk kort om 1, 2, 4, 6, 8 of 10 uur te selecteren. Houd opnieuw 2 seconden ingedrukt om te bevestigen. Het laden start na de vertragingstijd.

Wat betekent de PE-indicator « ½! »?

« ½! » geeft aan dat de stroomopwaartse beschermingsgeleider (PE) niet is gedetecteerd. In dit geval kan het laden niet starten. Controleer de geaarde stekker of schakel de PE-detectie uit indien nodig.

Hoe schakel ik de PE-detectie uit?

Druk tegelijkertijd gedurende 4 seconden op de knoppen « Amps » en « Time ». De functie wordt op dezelfde manier uit- of ingeschakeld. Let op: dit brengt een risico met zich mee als de stekker niet geaard is.

Wat te doen bij een foutmelding op het scherm?

Raadpleeg de foutentabel in de handleiding: de codes omvatten CP-fout, Relaisfout, Overspanning/onderspanning, Overstroombeveiliging, enz. Controleer de aansluitingen en de voeding afhankelijk van de fout.

Kan ik laden als het stopcontact niet geaard is?

De oplader kan zonder aarde werken als u de PE-detectie uitschakelt (zie vorige vraag). Het wordt echter ten zeerste aanbevolen om op te laden met een correct geaard stopcontact om veiligheidsredenen.

Hoe maak ik de oplader schoon?

Reinig de oplader nooit met chemicaliën of water. Veeg hem eenvoudig af met een droge, schone doek. Zorg ervoor dat hij is losgekoppeld voordat u hem schoonmaakt.

Wat zijn de voorzorgsmaatregelen bij gebruik?

Gebruik de oplader op een koele, droge en goed geventileerde plaats, buiten het bereik van kinderen en dieren. Gebruik hem niet als hij beschadigd is. Open nooit de behuizing tijdens het laden. Gebruik een externe stroomonderbreker.

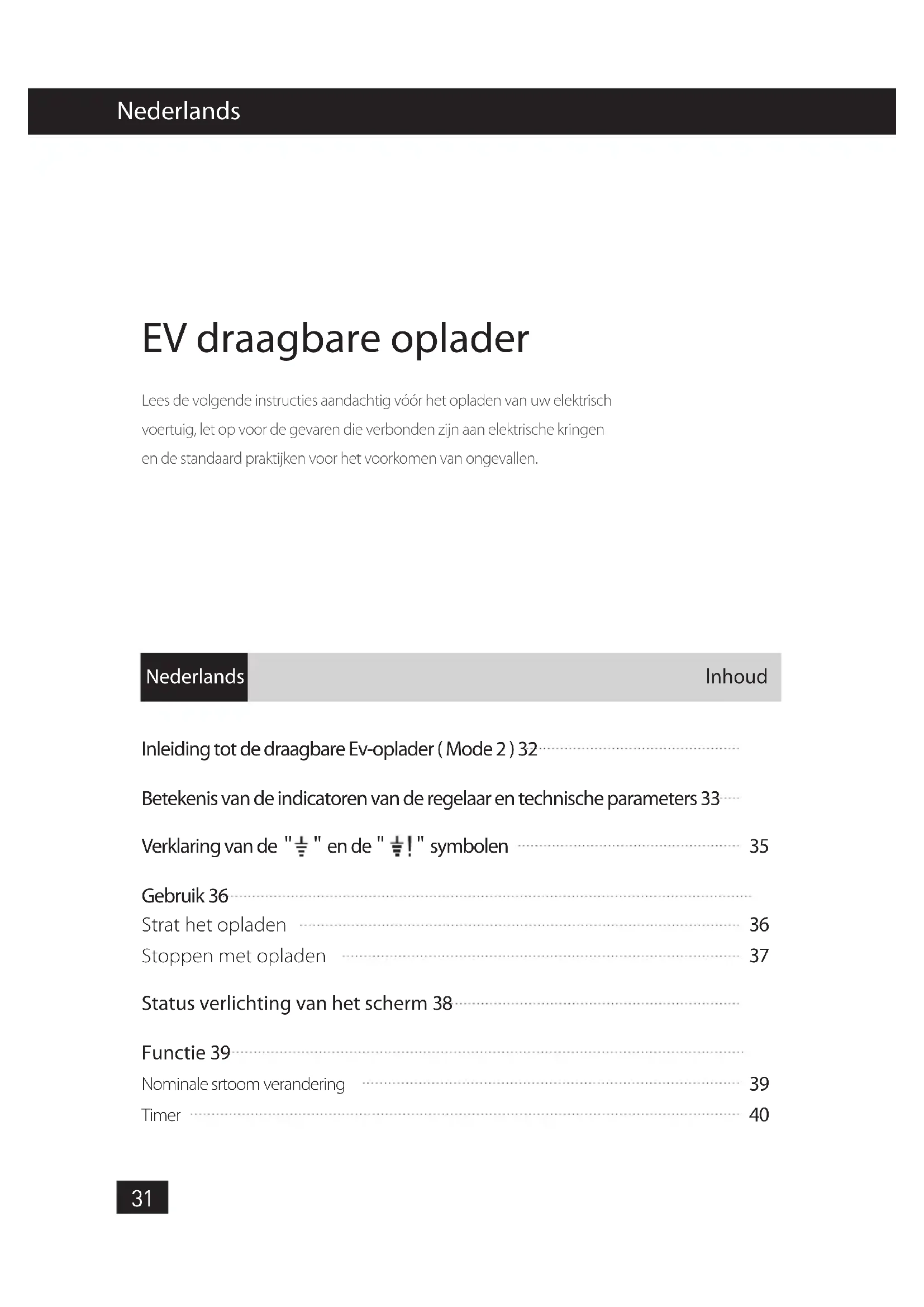

GEBRUIKSAANWIJZING P1PM2T2 BLAUPUNKT

Lees de volgende instructies aandachtig voor het opladen van uw elektrisch voertuig, let op voor de gezaren die verbonden zijn aan elektrische kringen en de standard praktijkoven voor het voorkomen van ongevallen.

Nederlands

Inhoud

Inleiding tot de draagbare Ev-oblader (Mode 2) 32

Betekenis van de individuren van de regelaar en technische parameters 33

Verklaring van de 12 " en de 12! symbolen 35

Gebruik 36

Strat het opladen 36

Stoppen met opladen 37

Statusverlichting van het scherm 38

Functie 39

Nominale srtoom verandering 39

Timer 40

OPGELET

• Gebruik de voedingsbron met een externe stroomonderbreker.
• Zorg ervoor dat de oplader worden bewaard op een veilige plaats, uit het bereik vanjonge kinderen of huisdieren.
• Gebruik dit product op een koele, droge en goed geventileerde plaats; vermijd dat er water in de stekker kommt.
• Open de behuizing Nietijdens het opladen of wanner de oplader is ingeschakeld.
• Beschadig het product Niet opzettelijk.

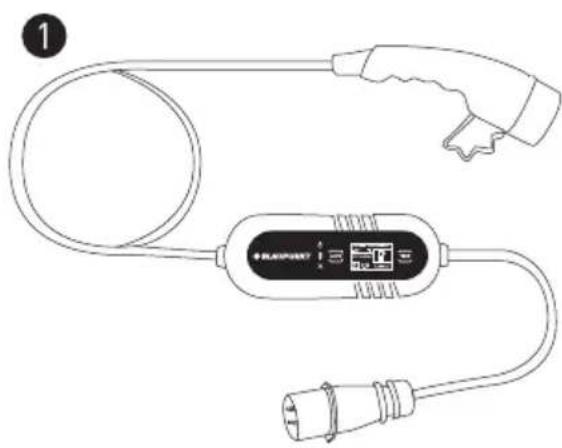

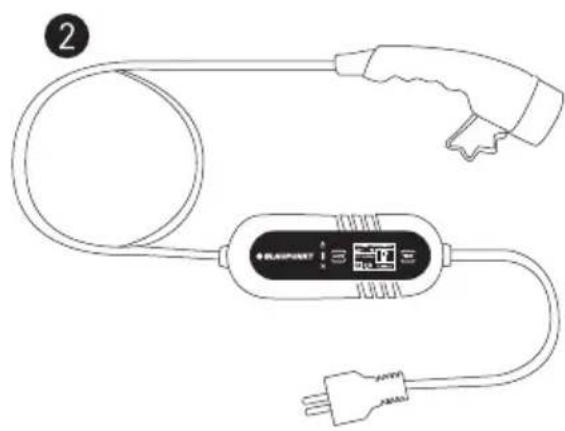

Inleiding tot de draagbare Ev-oblader (Mode 2)

Specifications

Model	Type voedingsspanning	Totale lenghte van de kabel	Spanning	Nominale stroom	Type van aansluiting
P1PM2T2	Een-fase	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Een-fase	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Een-fase	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Driefase	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Een-fase	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Een-fase	8m	200~250V	8/10/13A	T1

1 Model: P3PM2T2

Betekenis van de individuten van de regelaar

Aan/Uit		405V	Spanning
Laden		0.89kw	Vermogen
Indicator voor problemen		16A	Nominate stroom
Nominale stroomveranderende knop		3.9A	Constante stroom
Laadtijd		0.002kwh	Elektriciteitsverbruik
Temperatuur		TIME	Knop tijsfungtie
PE-detectie(aardingsdetectie)		½!	De stroomopwaartse PE isniet gedetecteerd en het laden kan nicht wordengestart.

Control box:

Technische parameters

Afmetingen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	3-fase: 3.35 kg
Beschermingsklasse ( Control box )	IP65
Bedrijftstemperatuur	-30°C tot +50°C

Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS

Betekenis van de individuten van de regelaar

	Aan/Uit	245V	Spanning
	Laden	0.89kw	Vermogen
×	Indicator voor problemen	16A	Nominate stroom
AMPS	Nominale stroomveranderende knop	3.9A	Constante stroom
00:00:03	Laadtijd	0.002kwh	Elektriciteitsverbruik
20°C	Temperatuur	TIME	Knop tijsfungtie
½	PE-detectie(aardingsdetectie)	½!	De stroomopwaartse PE isniet gedetecteerd en het laden kan nicht wordengestart.

Control box:

Technische parameters

Afmetingen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	1-fase: 2.65 kg
Beschermingsklasse ( Control box )	IP65
Bedrijftemperatuur	-30°C tot +50°C

Verklaring van de " 12 " en de " 12 !" symbolen

Gebruikers要去 voor elk gebruik het PE-detectiemerk "½" op het display controlleren.

1. Als de markings "½" op het scherm verschijnt, betekent dit dat de lader de aanwezigheid van de stroomopwaartse PE要去 controleren en dat het laadproces pas begint als de stroomopwaartse PE aanwezig is.

LET OP: als de markings "½!" verschijnt, betekent dit dat de stroomopwaartse PE Niet is gedetecteerd en het laden nicht kan worden gestart.

1. Als de marketing "½" NIEt op het scherm verschijnt, betekent dit dat de lader geen functie heeft om de aanwezigheid van de stroomopwaartse PE te verifiernen, en dat er kan worden geladen, ongeacht of de PE kan worden gedetecteerd.

ATTENTIE: Het worden sterk aanbevolen dat gebruikers onder toestand 1 laden. Toestand 2 heeft bepaalde veiligheidsrisico's door de afwezigheid van PE. Dus conditie 2 mag alleen worden gebruikt onder de vooronderstelling dat gebruikers de veiligheid konnen garanderen en in speciale omstandigheden waar PE nicht bestaat in het stroomsystem.

Deactivateer PE Detectie: Druk op "Ampere ^+ Tijd" gedurende 4 seconden in. Heractiveer PE Detectie: Druk op "Ampere ^+ Tijd" gedurende 4 seconden in.

Start het opladen

Stap	Afbeelding Werking
1.		Steeke stekker in het juiste stopcontact.
2.		Verwijder de beschemkap en steek de laadstekker volledig in de EV-laadpoort.
3.		Start het opladen.

GEVAAR

Het product Niet gebruiken als het beschadigd lijkt of als de kabel stuk is.

De stekker Niet demonteren of monteren met gewijzigde interne onderdelen.

De producten Niet reinigen met chemicalien of de Ev-auto Niet schoonmakenijdens het opladen.

Stoppen met opladen

Stap Afbeelding Werking
1.	Trek de stekker uit het stop-contact.
2.	Trek de laadstekker uit hetstopcontact van het EV-voer-tuig.
3.	Sluit de beschemkap van deEV-laadpoort enplaats debeschemkap op de laadsteker.
4.	Steek de draagbare oplader inde zak.

Statusverlichting van het scherm

Indicatielampje	Indiciateliampje	Indiciateliampje	Status		Status
	Uit		Knipperend		Aan
	Uit		Knipperend		Aan
	Uit		Knipperend		Aan

Bediening:

1	Uitschakelen			×
2	Controleren			×
3	Stand-by			×
4	Aangesloten			×
5	Laden			×
6	Laden voltooid			×

Problemen oplossen:

1	CP Fout
2	Fout relais
3	Overspanning/onderspanning			×
4	Overstroombeveiliging			×
5	Elektrische lekbeveiliging			×
6	Niet geaard			×
7	Temperatuurswaarschuwing			×
8	Aanhoudende hoge temperatuur			×

Nominale stroom verandering:

OPGELET

Zorg er voör het wijzigen van de oplaadstroom voor dat de stekken goed in het stopcontact steekt en dat de andere kabel UIT het EV-voertuig is getrokken.

Stap Afbeelding Status
1. Steek de steker in het juiste stopcontact.	Kaar
2. Houd de knop "Amps" 2 seconden ingedrukt	De modus voor het instellen van de stroom openen
3. Schakel:tussen de stromen 8, 10, 13 en 16 A door kort op de knop te drukken.	De nominale stroom instellen overeen-komstig de behoeft-en van de gebruiker
4. Druk opnieuw 2 secon-den op de knop.	Instellen van de nominale stroom gelukt

Voltooi de instelling binnen de 4 seconden bij elk stap, anders wordt de instelmodus gedeactiveerd.

Timerfunctie:

OPGELET

Zorg er voör het activeren van de timerfunctie voor dat de stekken goed in het stopcontact steekt en dat de andere kabel uit het EV-voertuig is getrokken.

Stap Afbeelding Status
1. Steek de stekker in het juiste stopcontact.	Kaar
2. Houd de knop "Tijd" 2 seconden ingedrukt.	De modus voor het instellen van de timerfunctie openen. De timer zal de start vertragen overeenkom-stig het geselecteerde,aantal uren
3. Schakel:tussen de tijden 1,2,4,6,8 en 10 H door kort op de knop te drukken.	De timer instellen overeenkomstig de behoeften van de gebruiker
4. Druk opnieuw 2 secon-den op de knop.	Timer instellen gelukt

Voltooi de instelling binnen de 4 seconden bij elk stap, anders wordt de instelmodus gedeactiveerd.

Opmerking:

Als u de timerfunctie wilt annuleren na het starten van het aftellen, kunt u een van de volgende stappen ondernemen:

1. Trek de stekker uit het stopcontact; of
2. Houd de knop Tijd 5 seconden ingedrukt.
