Produkttyp	Laddare för elfordon (EV)
Märke	Blaupunkt
Modell	P1PM2T2
Strömförsörjningstyp	Enfas
Inspänning	200-250 V
Justerbar märkström	8 / 10 / 13 / 16 A
Kabellängd	8 m
Kontakttyp	T2
Mått (L × B × H)	260 × 100 × 72.5 mm
Vikt	2.65 kg
Skyddsklass (kontrollbox)	IP65
Driftstemperatur	-30°C till +50°C
Funktioner	Strömjustering, Timer (1-10 tim), Jorddetektering (PE)
Säkerhet	Använd med extern jordfelsbrytare; öppna inte under laddning; använd inte om den är skadad
Rengöring	Använd inte kemikalier; torka av med en torr trasa

Vanliga frågor - P1PM2T2 BLAUPUNKT

Hur startar jag laddningen?

Sätt i kontakten i vägguttaget, ta sedan bort skyddslocket och sätt i laddkontakten helt i elfordonets laddport. Laddningen startar automatiskt.

Hur stoppar jag laddningen?

Koppla först ur kontakten från vägguttaget, sedan laddkontakten från fordonet. Stäng skyddslocket och förvara laddaren i dess väska.

Hur ställer jag in laddströmmen?

Se till att kabeln är urkopplad från fordonet. Håll ner knappen « Amps » i 2 sekunder för att gå in i inställningsläge. Tryck kort för att välja mellan 8, 10, 13 och 16 A, håll sedan ner i 2 sekunder för att bekräfta.

Hur använder jag timern?

Koppla bort kabeln från fordonet. Håll ner knappen « Time » i 2 sekunder. Tryck kort för att välja 1, 2, 4, 6, 8 eller 10 timmar. Håll ner i 2 sekunder igen för att bekräfta. Laddningen startar efter fördröjningen.

Vad betyder PE-indikatorn « ½! »?

« ½! » indikerar att den uppströms skyddsledaren (PE) inte har detekterats. I så fall kan laddningen inte starta. Kontrollera jorduttaget eller inaktivera PE-detektering om nödvändigt.

Hur inaktiverar jag PE-detekteringen?

Tryck samtidigt på knapparna « Amps » och « Time » i 4 sekunder. Funktionen inaktiveras eller återaktiveras på samma sätt. Varning: detta innebär en risk om uttaget saknar jord.

Vad gör jag om ett fel visas på skärmen?

Se felkoder i manualen: koderna inkluderar CP-fel, reläfel, överspänning/underspänning, överströmsskydd, etc. Beroende på fel, kontrollera anslutningar och strömförsörjning.

Kan jag ladda om uttaget saknar jord?

Laddaren kan fungera utan jord om du inaktiverar PE-detektering (se föregående fråga). Det rekommenderas dock starkt att ladda med ett korrekt jordat uttag av säkerhetsskäl.

Hur rengör jag laddaren?

Rengör aldrig laddaren med kemikalier eller vatten. Torka den helt enkelt med en torr och ren trasa. Se till att den är urkopplad innan rengöring.

Vilka försiktighetsåtgärder bör jag vidta?

Använd laddaren på en sval, torr och välventilerad plats, utom räckhåll för barn och djur. Använd den inte om den är skadad. Öppna aldrig boxen under laddning. Använd en extern jordfelsbrytare.

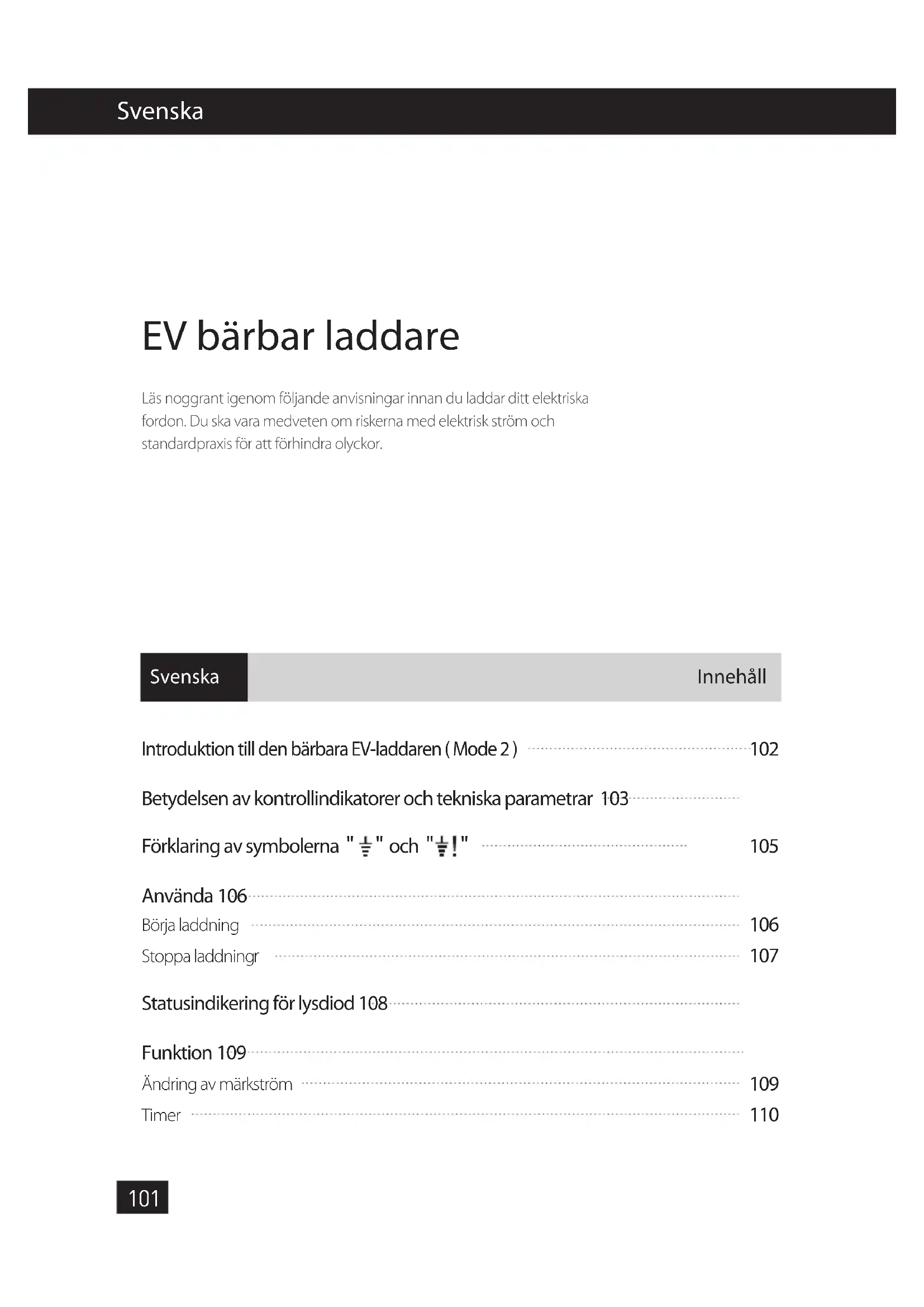

BRUKSANVISNING P1PM2T2 BLAUPUNKT

Läs noggrant igenom följande anvisningar innan du laddar ditt elektriska fordon. Du skara medveten om riskerna med elektrisk strom och standardpraxis for att forbhindra olyckor.

Svenska

Innehäll

Introduktion till den barbara EV-laddaren (Mode 2) 102

Betydelsen av kontrollindikatorer och tekiska parametrar 103

Förklaring av symbolerna " 12 " och " 12! 105

Anvanda 106

Borjaladdning 106

Stoppaladdninger 107

Statusindikering for lysdiod 108

Funktion 109

Anvand strömköllan med en extern strömbrytare.
- Sakerställ att laddaren används i en saker och trygg miljö val utom räckhäll for små barn eller husdjur.
Denna produitka anvandas i ett svalt, torrt och vãl ventilerat omrade. Undvik att vatten trang er in i stickkontakten.
- Öppna inte höljetningar du laddar ellerningar laddaren ar pâslagen.
- Undvik uppsätig skadegörelse på Produkten.

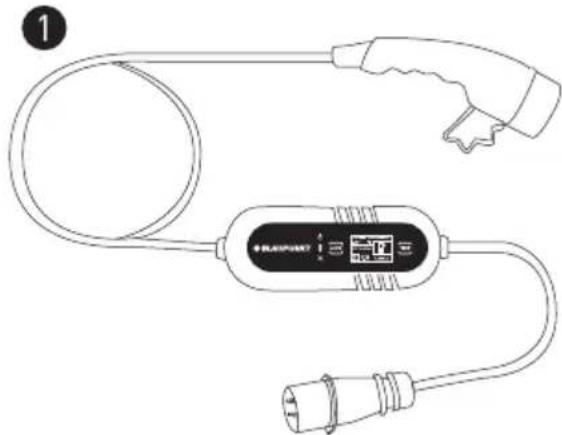

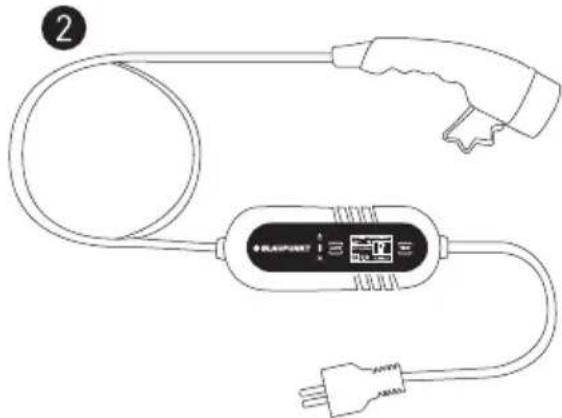

Introduktion av barbar EV-laddare (Mode 2)

Specificationer

Modell	Typ av strömförsörjning	Kabelns totala langd	Spanning	Märkström	Typ av kontaktdon
P1PM2T2	Enfas	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Enfas	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Enfas	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trefas	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Enfas	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Enfas	8m	200~250V	8/10/13A	T1

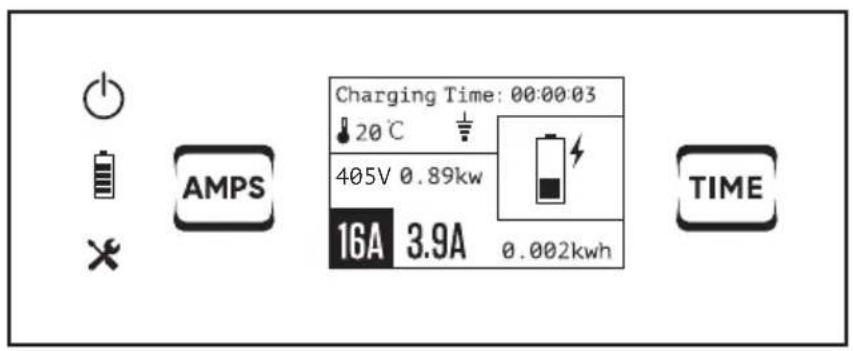

1 Modell: P3PM2T2

Betydelsen av kontrollindikatorer

	Ström på/av	405V	Spanning
	Laddar	0.89kw	Ström
×	Indikator für felsökning	16A	Märkström
AMPS	Knappen für märkströmändring	3.9A	Konstant strömstyrka
00:00:03	Laddningstid	0.002kwh	Elförbrukning
20°C	Temperatur	TIME	Knappen für tidsfunktion
½	PE-detektering (jordningsdetektering)	½!	Den upptröms belägnpe: n har inte upptäckts och laddningen kan inte startas.

Control box:

Tekniska parametrar

Mätt (L×B×H)	260×100×72.5 mm
Vikt	3-fas: 3.35 kg
Skyddsgrad( Control box )	IP65
Drifttemperatur	-30°C till +50°C

Modell: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Betydelsen av kontrollindikatorer

	Ström på/av	245V	Spanning
	Laddar	0.89kw	Ström
×	Indikator für felsökning	16A	Märkström
AMPS	Knappen für märkströmändring	3.9A	Konstant strömstyrka
00:00:03	Laddningstid	0.002kwh	Elförbrukning
20°C	Temperatur	TIME	Knappen für tidsfunktion
½	PE-detektering (jordningsdetektering)	½!	Den uppströms belägnpe; n har inte upptäckts och laddningen kan inte startas.

Control box:

Tekniska parametrar

Mätt (L×B×H)	260×100×72.5 mm
Vikt	1-fas: 2.65 kg
Skyddsgrad( Control box )	IP65
Drifttemperatur	-30°C till +50°C

Förklaring av symbolerna "½" och "½!"

Användarna@måste kontrollera PE-märket "½" på displayenFore varje användning. (PE betyder skyddsledare)

1. Om Markt visas på skärmen "½" indikerar det att laddarencka verificera narvaron av uppströms PE, och laddningen pabörjas Först nar uppströms PE ar narvarande.

OBSERVERA: Ommarkt "½!" visas betyder det att PE uppstros inte har upptäckts och att laddningen inte kan pabörjas.

1. Om Markt "½" INTE visas på skärmen betyder det att laddaren inte har nagon Funktion für att verifiera narvaron av PE i uppströmsledet, och kan laddas oavsett om PE kan upptäckas aller inte.

UPPMärKSAMHET: Det rekommenderas starkt att användarna laddar under villkor 1. Villkor 2innebar vissa sakerhetsrisker på grund av att det inte finnsningar PE. Därfor bövrillkor 2endast anvandas under forutsattning att användarna kan garantera sakerheten och under särskilda omständigheter)där det inte finnsningar PE i kraftsystemet.

Inaktivera PE-detektering: Tryck på "Amps+Time" i 4 sekunder samtidigt. Återaktivera PE-detektering: Tryck på "Amps+Time" i 4 sekunder samtidigt.

Anvanda: Borja laddning

Borja laddning

Steg	Illustration Drift
1.		Sätt i stickkontakten i rätt uttag for strömförsörjning.
2.		Plocka bort skyddskåpan och sätt in kontaktdonet für ladd- ning i EV laddningsport.
3.		Börja laddning

FARA

Produkten skia inte användas om den visar sig vara skadad eller om kabeln År trasig. Du skia inte demontera inte eller montera kontaktdonet ullandra de inre delarna. Produkterna skia inte rengöras med kemikalier uller EV-bilen under laddning.

Stoppaladdning

Steg Illustration Drift
1.	Koppla bort stickkontakten** från uttaget till strömförsör-jning.
2.	Koppla bort kontaktdonet für laddning från EV-fordonet.
3.	Stäng skyddsloket till EV-ladd- ningsport, och täck sedan skyddsloket på kontaktdonet for laddning.
4.	Lätt gen bärbara laddaren i väskan.

Statusindikering for lysdiod

Indikatorlampa	Indikatorlampa	Status		Status
	Off (Av)		Blinkar	On (På)
	Off (Av)		Blinkar	On (På)
	Off (Av)		Blinkar	On (På)

Drift:

1	Ström Av			×
2	Kontroll			×
3	Standby-läge			×
4	Ansluten			×
5	Laddar			×
6	Laddning slutförd			×

Felsökning:

1	Fel på CP
2	Reläfel
3	Översprüning/undersprüning
4	Överströmsskydd
5	Elektriskt lückageskydd
6	Inte jordad
7	Temperaturvarning
8	Ihällande hög temperatur

Ändring av märkström:

FÖRSIKTIGHETSÄTGÄRD

Innan du äandrar laddningsström, sku du sakerställa att stickkontakten sitter ordentlich i uttaget och att den andra kabeländen ar bortkopplad frän EV-fordonet.

Steg Illustration Status
1. Sätt i stickkontakten i rätt uttag für strömförsör-jing.	←←→	Klar
	←←→
2. Håll knappen "Ampere" nedtryckt i 2 sekunder.	CHARGING Time: 00:88:03 12:57 C 405V 0.89kw 16A 3.9A 8.082kwh TIME	Anger aktuellt ström-läge
3. Växla mellan 8, 10, 13 och 16 A-strömmar genom att trycka kört på knappen.	AMPS 8A 10A 11A 16A	Ställa in märkström-men after använda-rens behov
4. Tryck på knappen i 2 sekunder.	AMPS	Märkströminställning klar

Slutfor installningen inom 4 sekunder vid varje steg, annarskommen installningslaget att inaktiveras.

Timer-funktion:

FÖRSIKTIGHETSÄTGÄRD

Innan du aktiverar timerfunktionen, sku du sakerstalla att stickkontakten sitter ordentlich i uttaget och att den andra kabeländen ar bortkopplad fran EV-fordonet.

Steg Illustration Status
1. Sätt i stickkontakten i rätt uttag für strömförsör-jning.	Klar
2. Håll knappen "Tid" nedtryckt i 2 sekunder.	Anger inställningsläget für timer Funktionen. Timern fördröjer starten med det valda antelet timmar
3. Växla mellan 1, 2, 4, 6, 8 och 10 H gårger genom att trycka kort på knappen.	Ställa in timern after användarens behov
4. Tryck på knappen i 2 sekunder.	Inställning av timer slutford

Slutfor instaillningen inom 4 sekunder vid varje steg, annars kommer instaillningslaget att inaktiveras.

Observera:

Om du vill avbryta tidsfunktionen after att nadrakningen borjat, kan du ta nagot av de foljande stegen:

1. Dra ur stickkontakten direkt fran uttaget; eller
2. Hall tidsknappen nedtryckt i 5 sekunder
